在流体输送管路系统的布设场景里,这类带法兰的弯管构件是改变管路走向同时兼顾密封连接可靠性的核心部件,常见于工业水循环系统、低压气动输送回路、小型化工介质输送支路、设备内部冷却管路排布等工况,用来在有限安装空间内完成管路90度转向,同时通过法兰结构实现与对应设备接口、管路端的刚性密封连接,避免管路硬弯折带来的流阻骤增、应力集中开裂等问题。

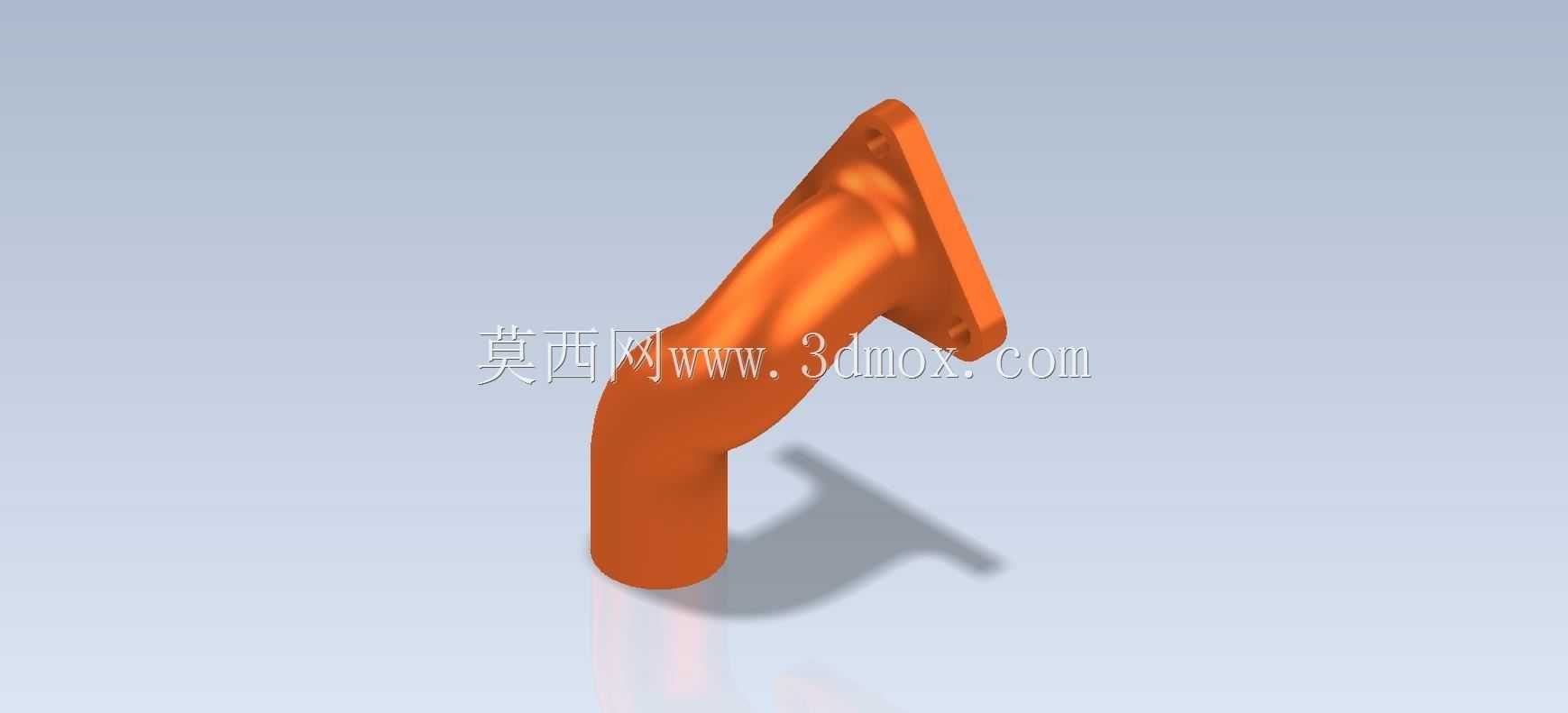

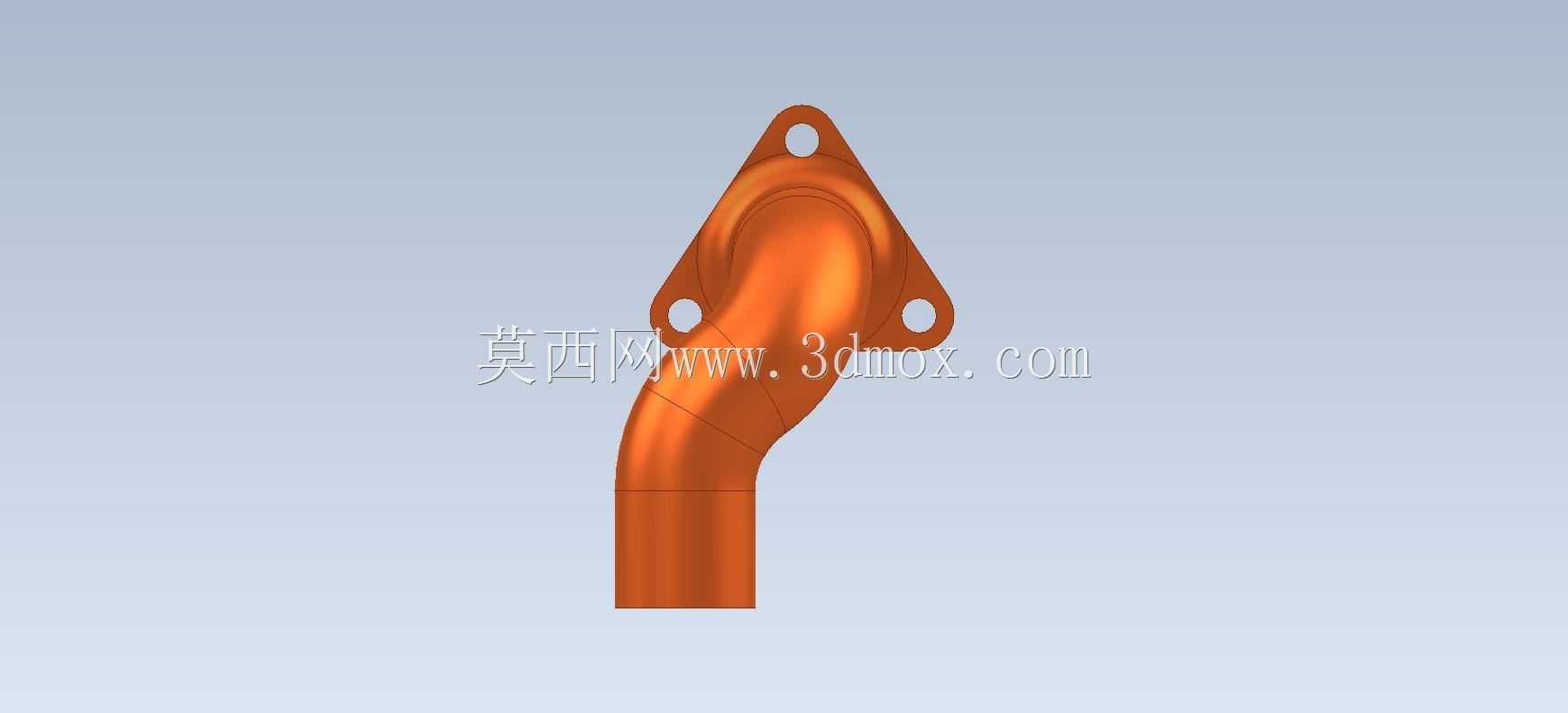

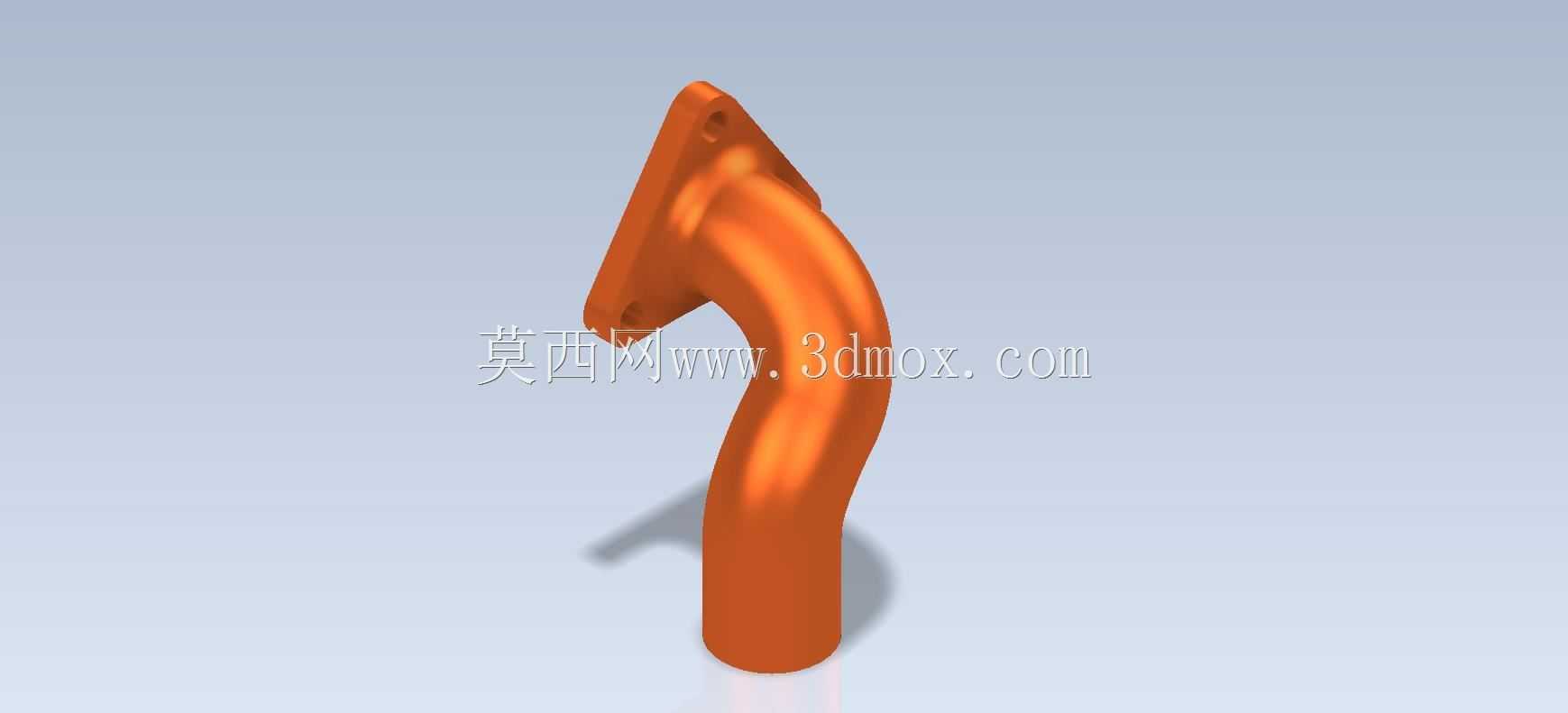

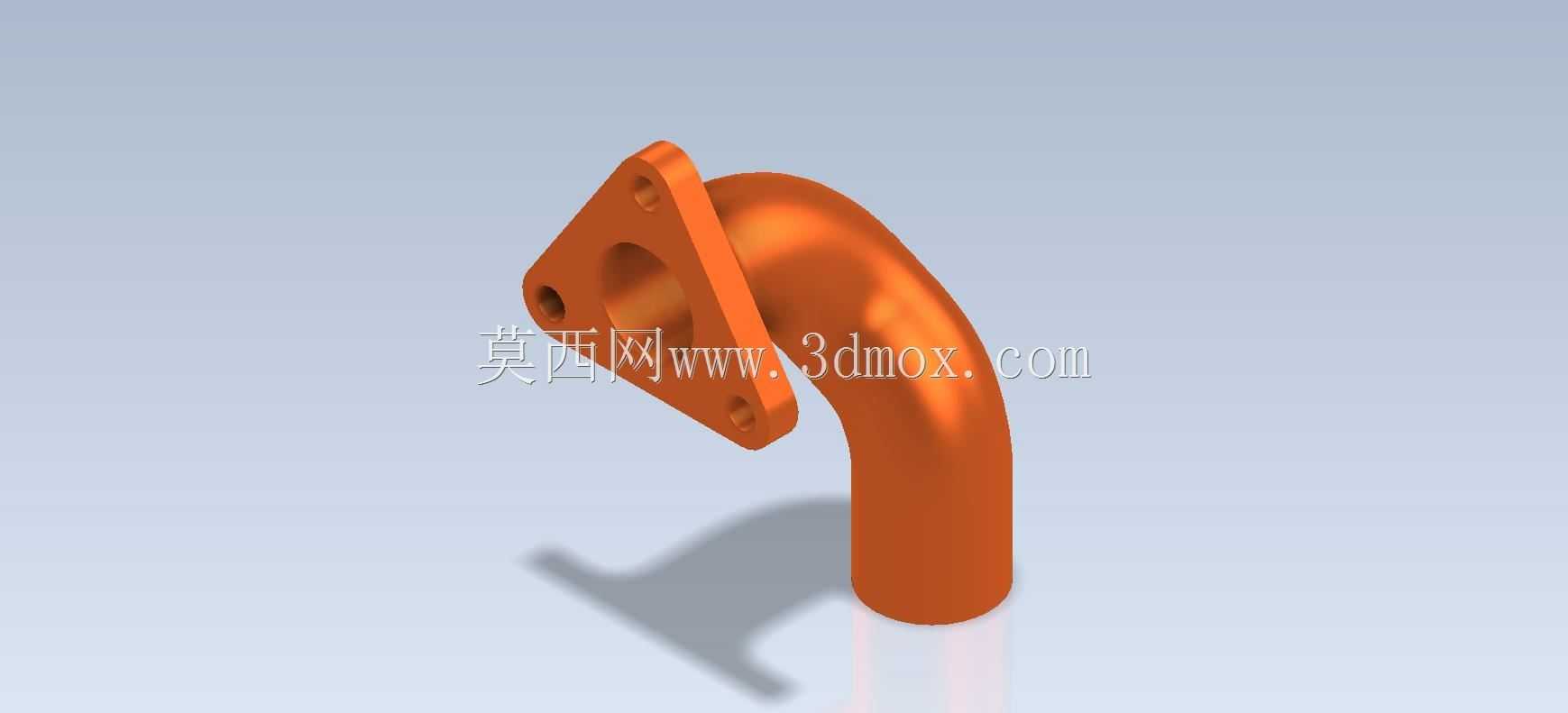

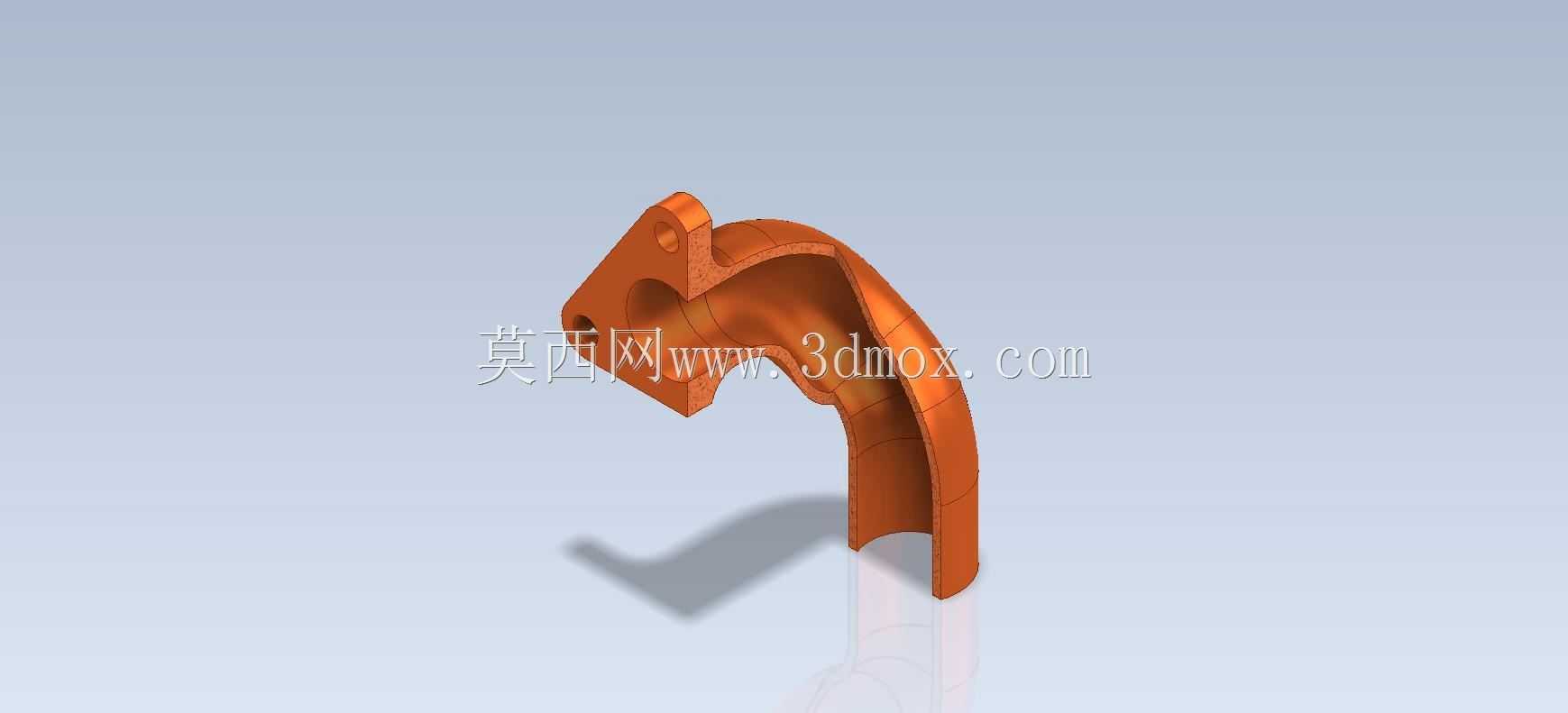

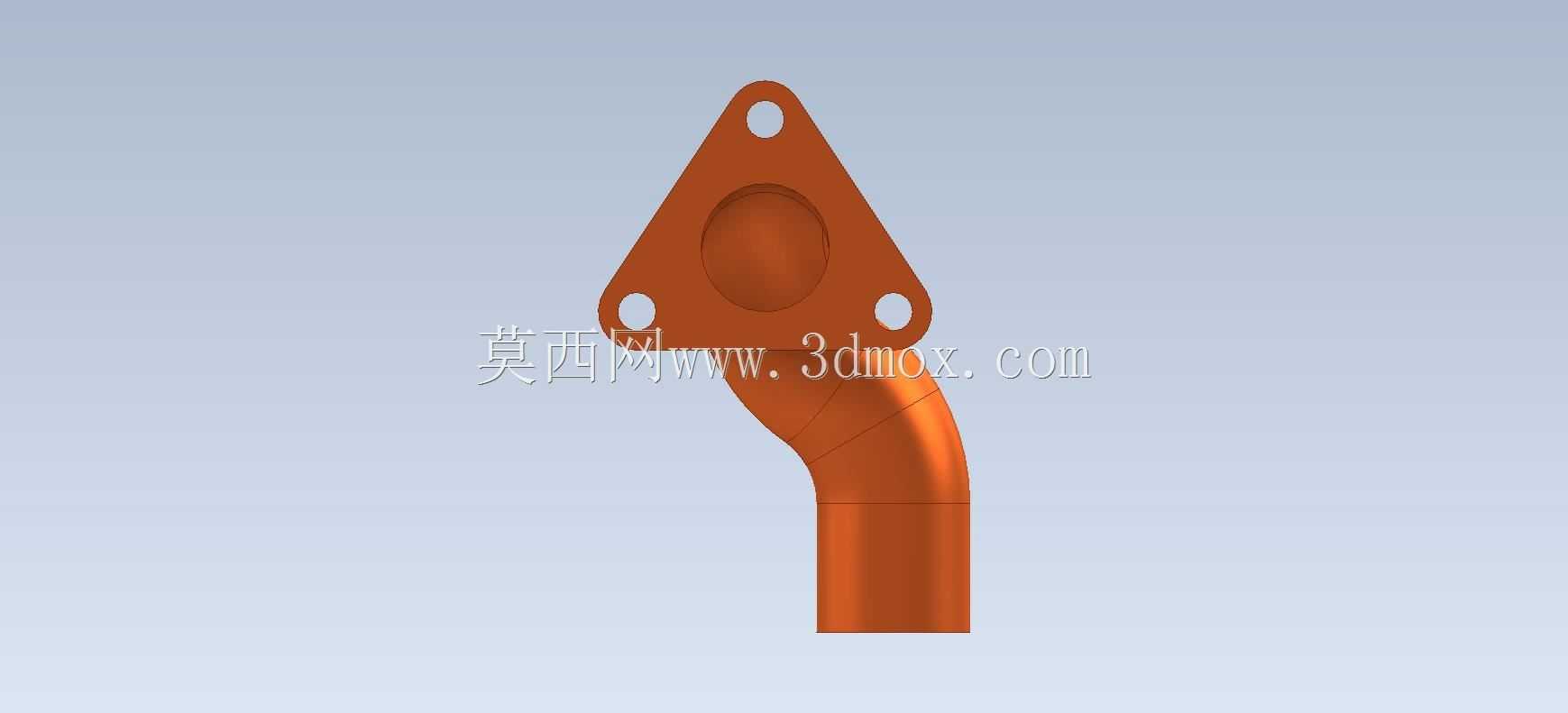

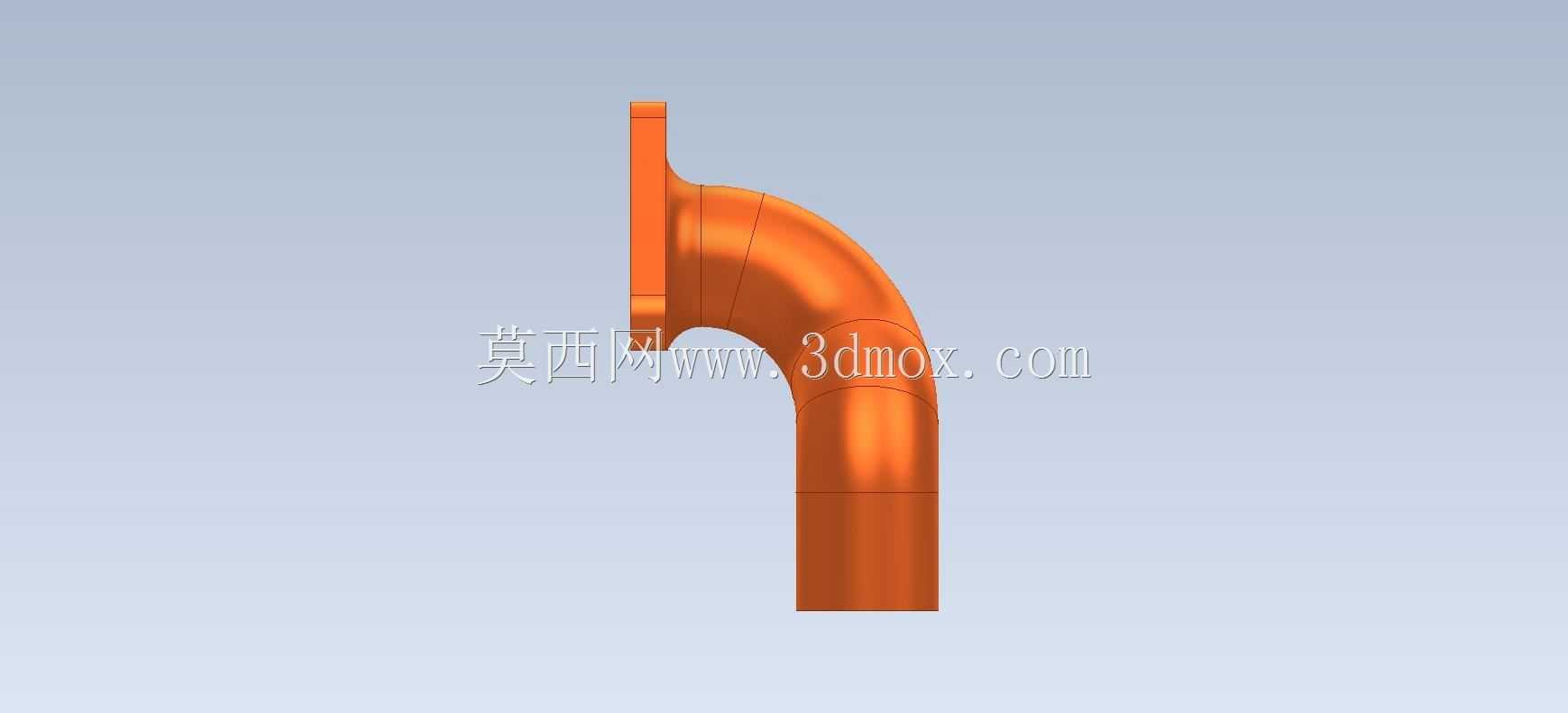

从实际使用的功能特性来看,该构件一体成型的弯管段采用平滑圆弧过渡设计,内壁无突兀折角,介质流经时的局部流阻远小于直角拼接管路,能减少输送过程中的压力损失,降低泵类动力源的输出负载;端部的三角布局法兰盘上预留了三个安装孔位,孔位沿法兰端面均匀分布,安装时配合对应规格的密封垫片与紧固件,可实现端面的均匀压紧,相比两孔法兰的抗偏转能力更强,在存在小幅管路振动的工况下也能保持密封面的贴合度,降低长期使用后的渗漏风险。弯管段的外壁做了等壁厚设计,在满足常规低压工况承压要求的前提下,尽可能控制构件自身重量,减少安装后对管路支架的负载,同时均匀的壁厚也能避免注塑或铸造加工过程中出现缩孔、壁厚不均导致的应力缺陷。

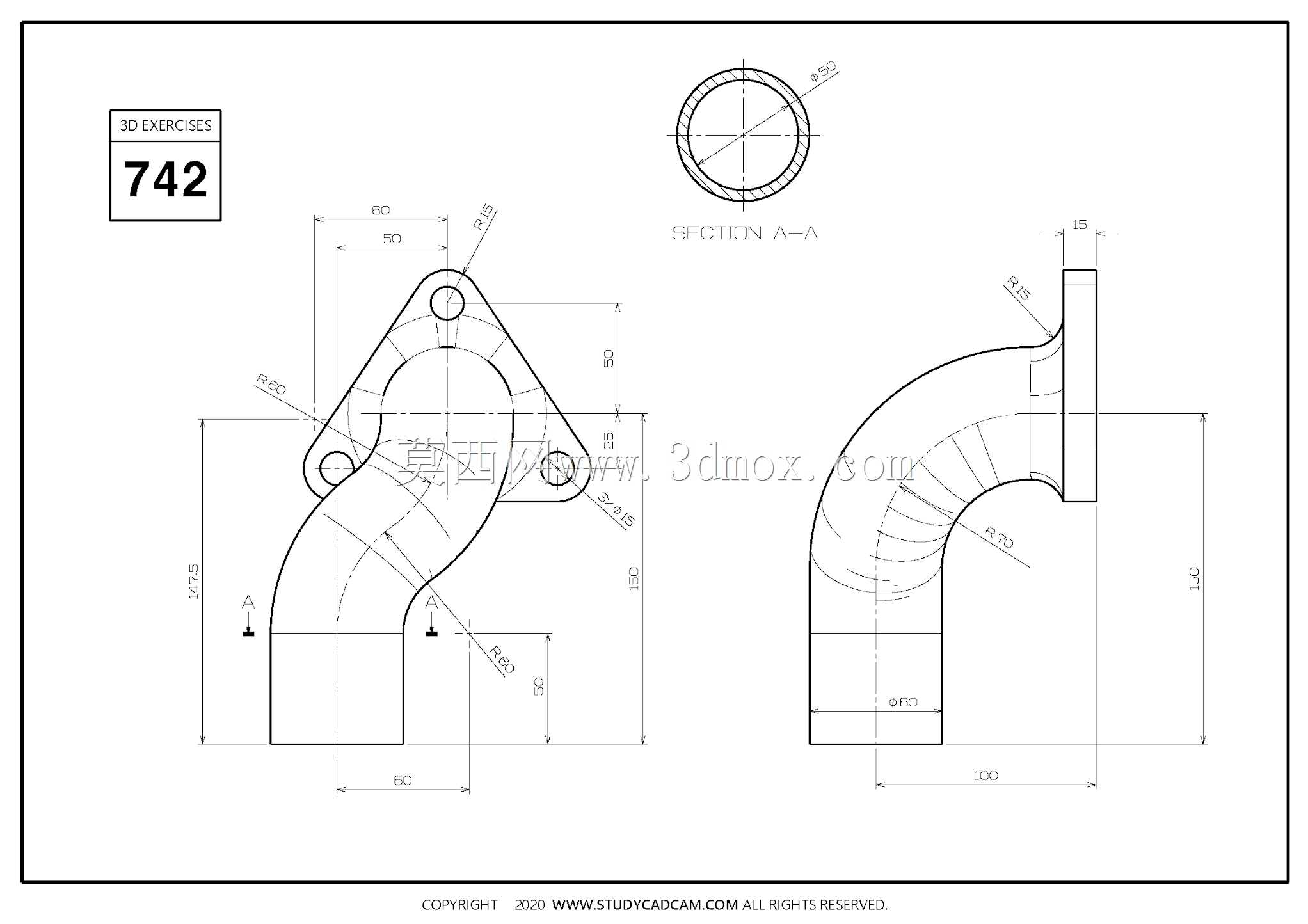

做这类构件的三维建模时,首先要明确安装边界的约束条件:法兰端面作为安装基准面,需要先确定三个安装孔的中心距尺寸,孔位的分度圆直径要与对接端的法兰接口完全匹配,否则会出现安装孔错位无法装配的问题;弯管的弯曲半径不能过小,通常要控制在管路通径的1.5倍以上,否则不仅会大幅提升流阻,加工时也容易出现弯管段外壁拉薄、内壁起皱的缺陷。建模过程中可以先绘制管路的中心走向轨迹,以90度圆弧作为弯管段的中心路径,再沿路径扫描生成等壁厚的管体结构,之后在端部延伸出法兰盘的凸台结构,注意法兰盘与管体衔接的位置要做圆角过渡,避免直角衔接处的应力集中,在管路受内压或者外部载荷时,该过渡位置是应力集中的高发区域,合理的圆角设计能大幅提升构件的疲劳寿命。
从安装适配的角度来说,这类弯管的直管段长度需要匹配现场的安装空间,法兰端面到弯管圆弧切点的距离要预留足够的紧固件操作空间,避免安装螺栓时扳手无法伸入操作;法兰端面的密封面要做平面度约束,常规低压工况下平面度公差控制在0.1mm以内即可满足密封要求,如果是输送有一定腐蚀性的介质,还需要在建模时考虑内壁的防腐层厚度预留,避免后期做表面处理后通径尺寸缩小影响流量。另外在管路系统的应力校核环节,这类弯管位置是管路热胀冷缩应力的集中释放点,法兰的厚度设计要满足对应压力等级的刚度要求,避免紧固时法兰出现翘曲变形导致密封失效,三个安装孔的位置要避开弯管段的应力传递路径,防止长期受载后孔位出现开裂。
实际选型应用时,需要根据输送介质的特性、工作压力、工作温度匹配对应的材质,常规水循环工况采用普通工程塑料或铸铁材质即可满足要求,有腐蚀性介质的场景则需要选用不锈钢或防腐衬里材质,建模时可以根据材质的加工特性调整壁厚参数,比如塑料材质的壁厚可以适当加厚以提升抗冲击性能,金属材质则可以在满足强度要求的前提下适当减薄控制成本。这类构件的建模过程也是CAD基础练习中典型的扫掠+凸台+孔特征组合案例,通过练习这类零件的建模,可以熟练掌握路径扫掠、基准面建立、特征阵列、圆角过渡等常用建模操作,理解管路类零件设计中“流道顺畅、连接可靠、安装便捷”的核心设计原则,避免出现只关注外形而忽略实际安装与使用需求的设计问题。
