CATICS竞赛几何形状多面体练习构件

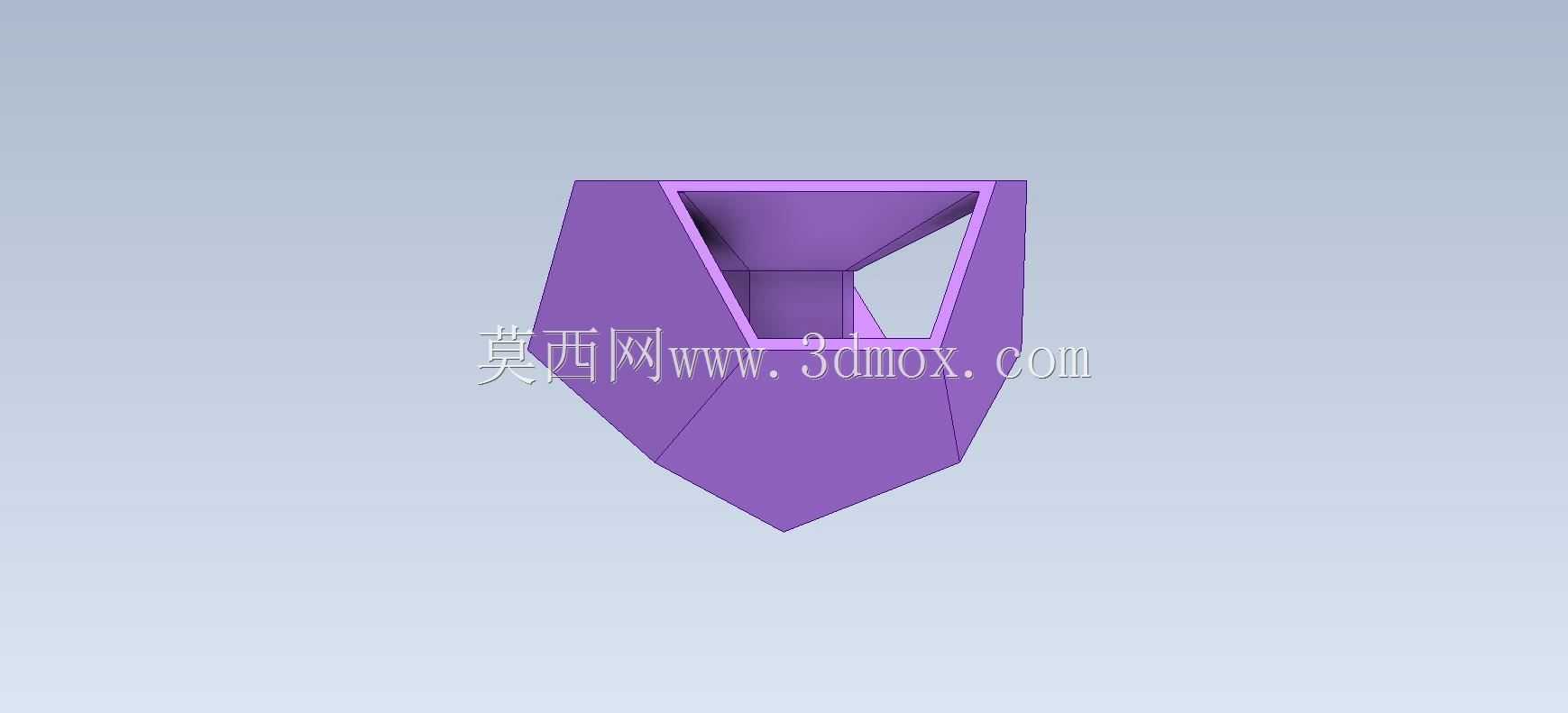

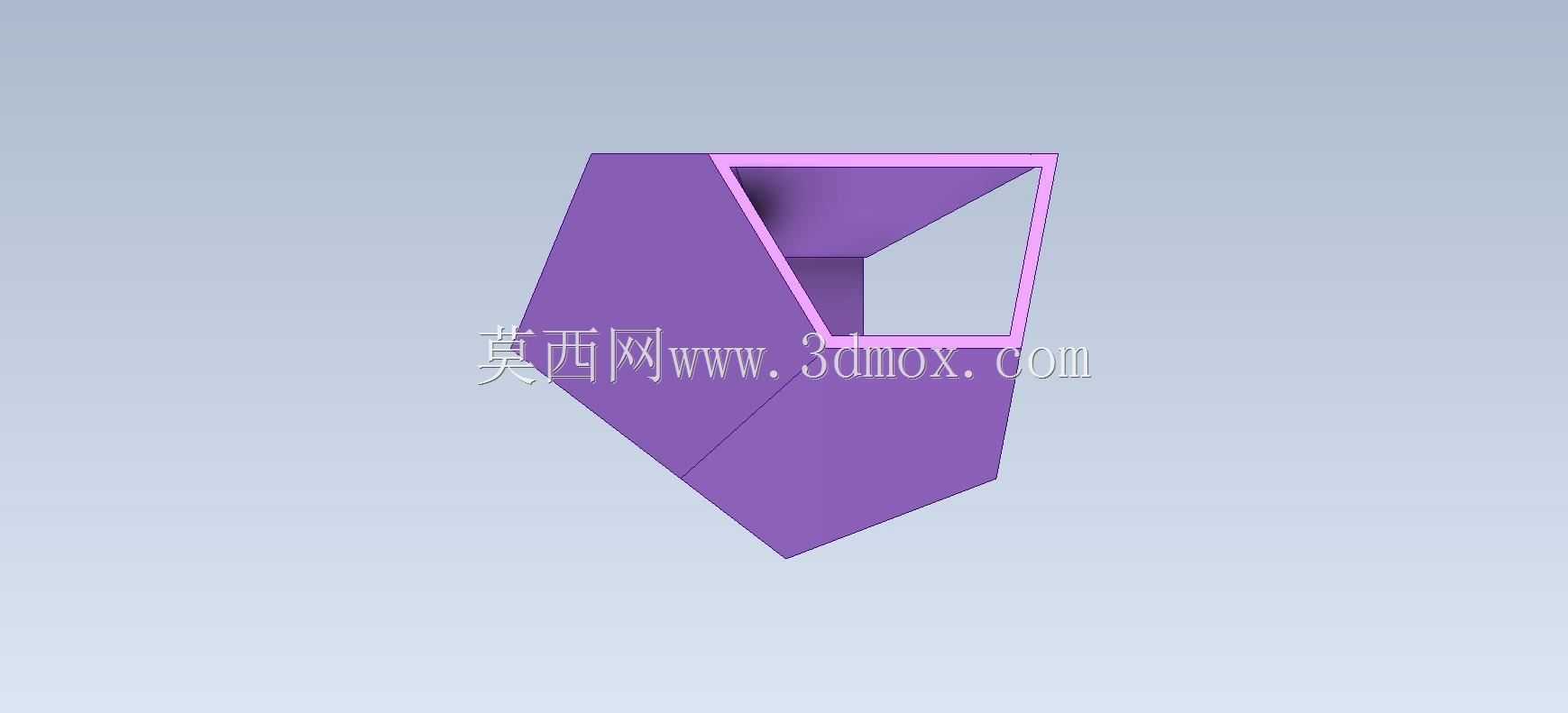

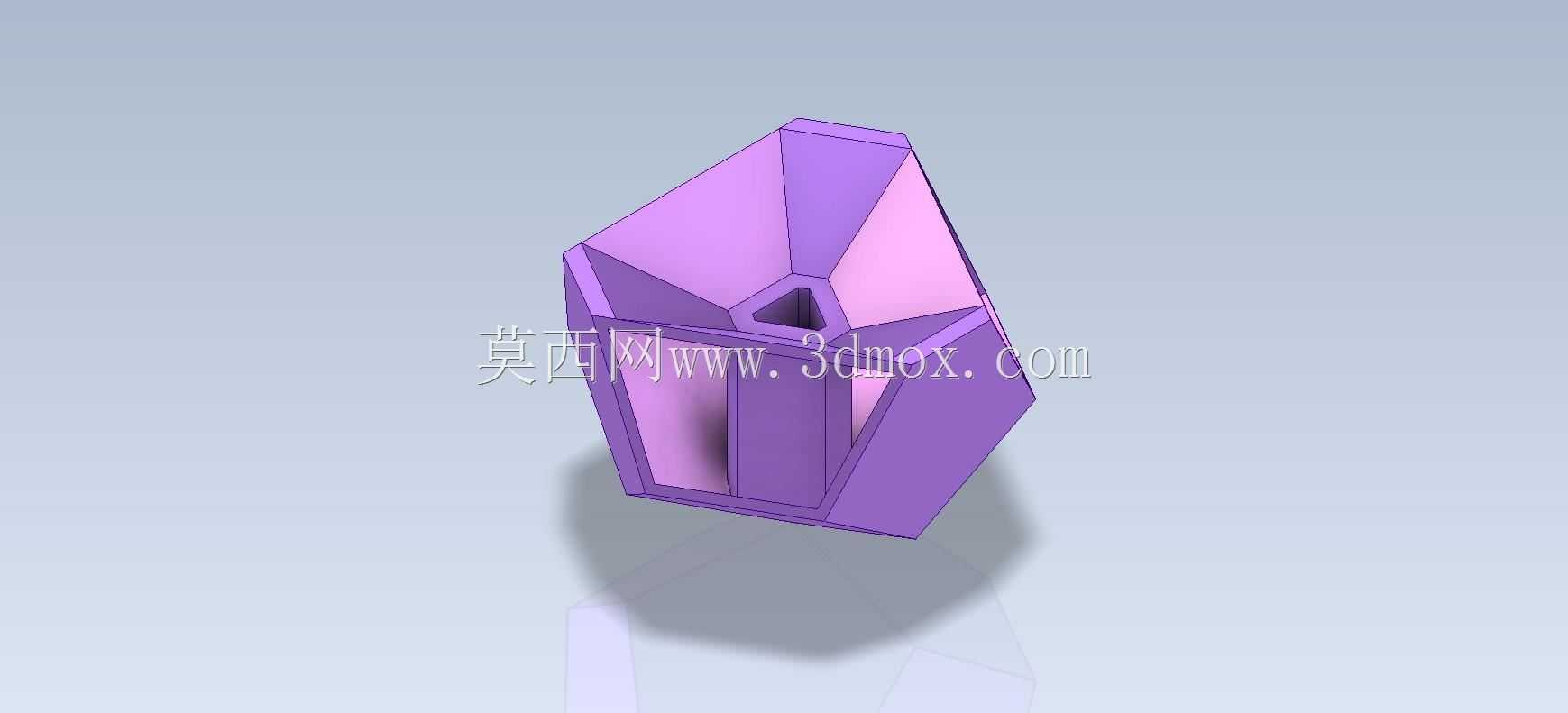

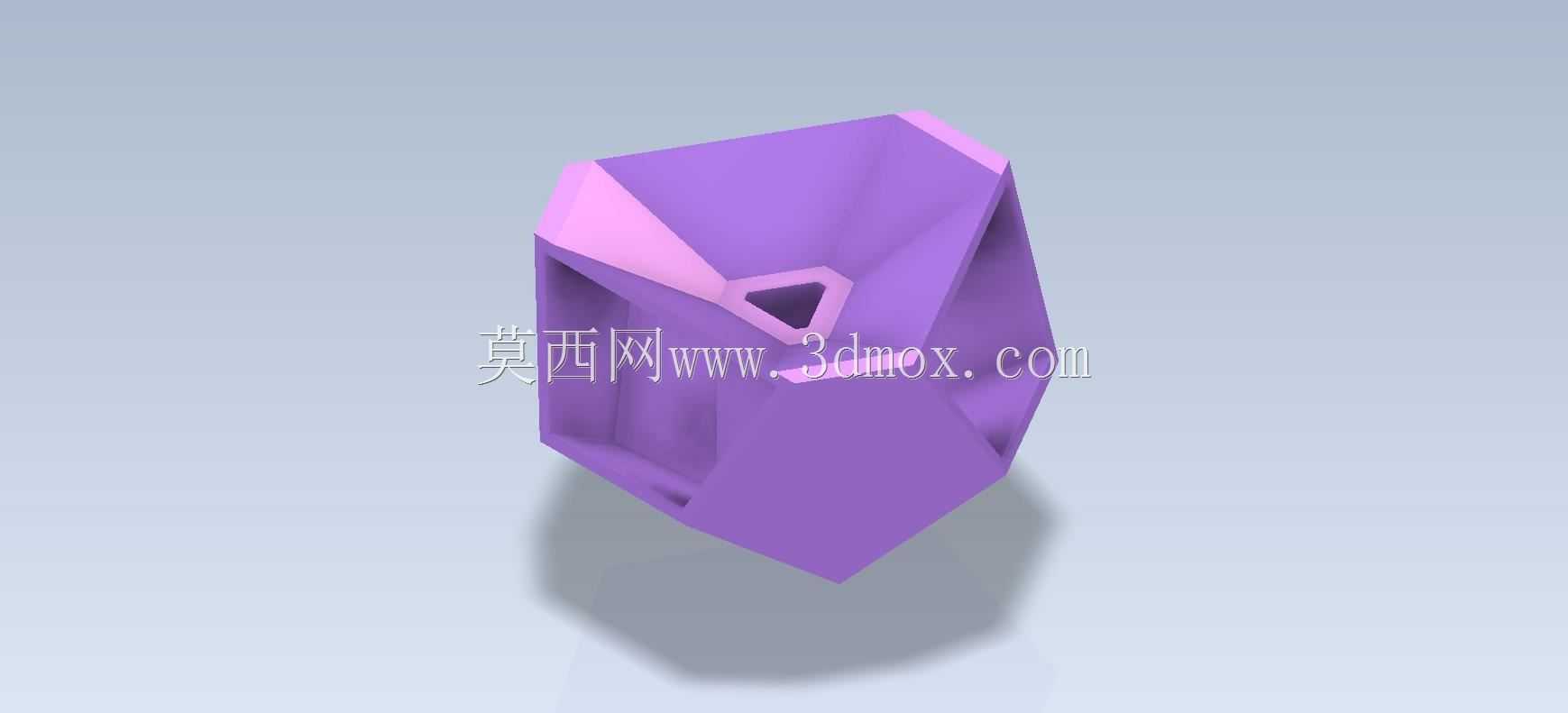

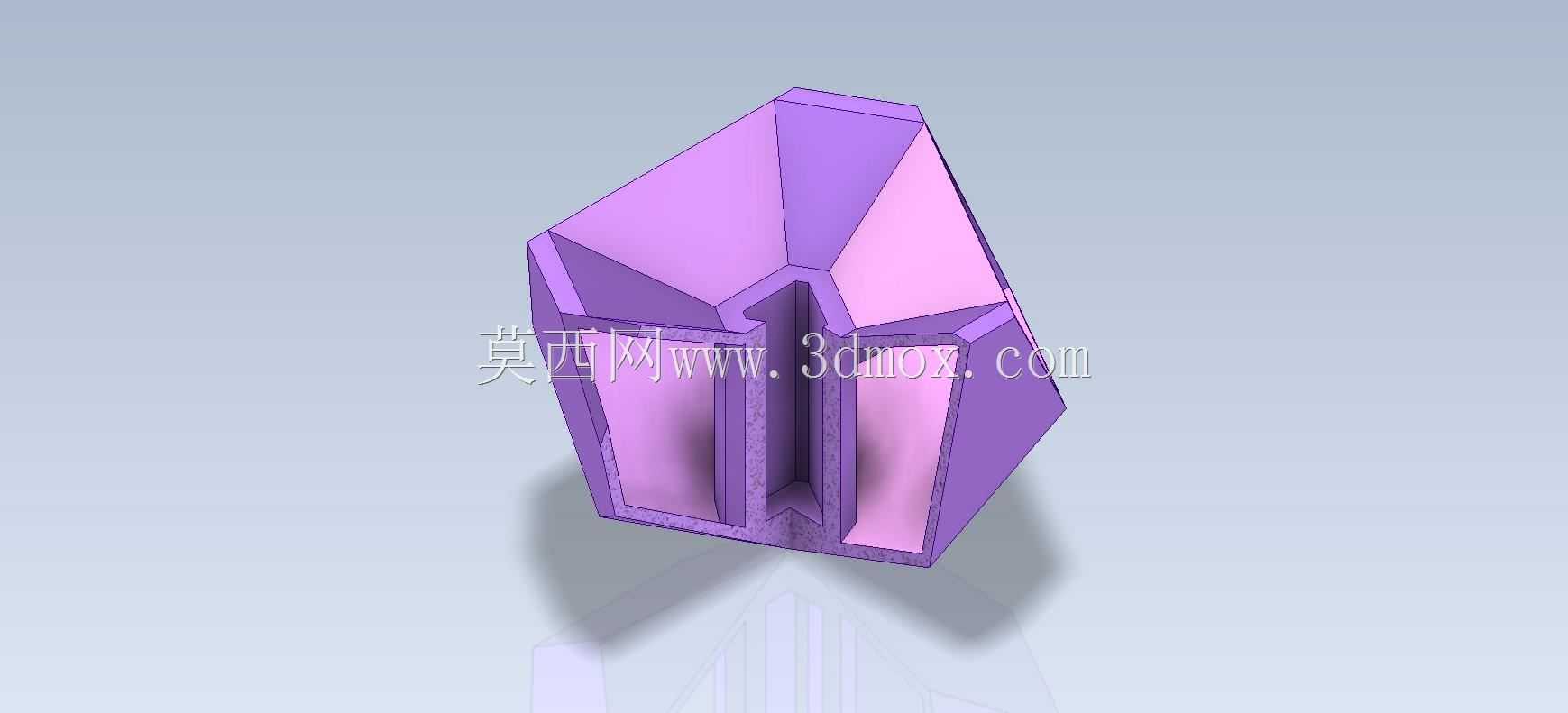

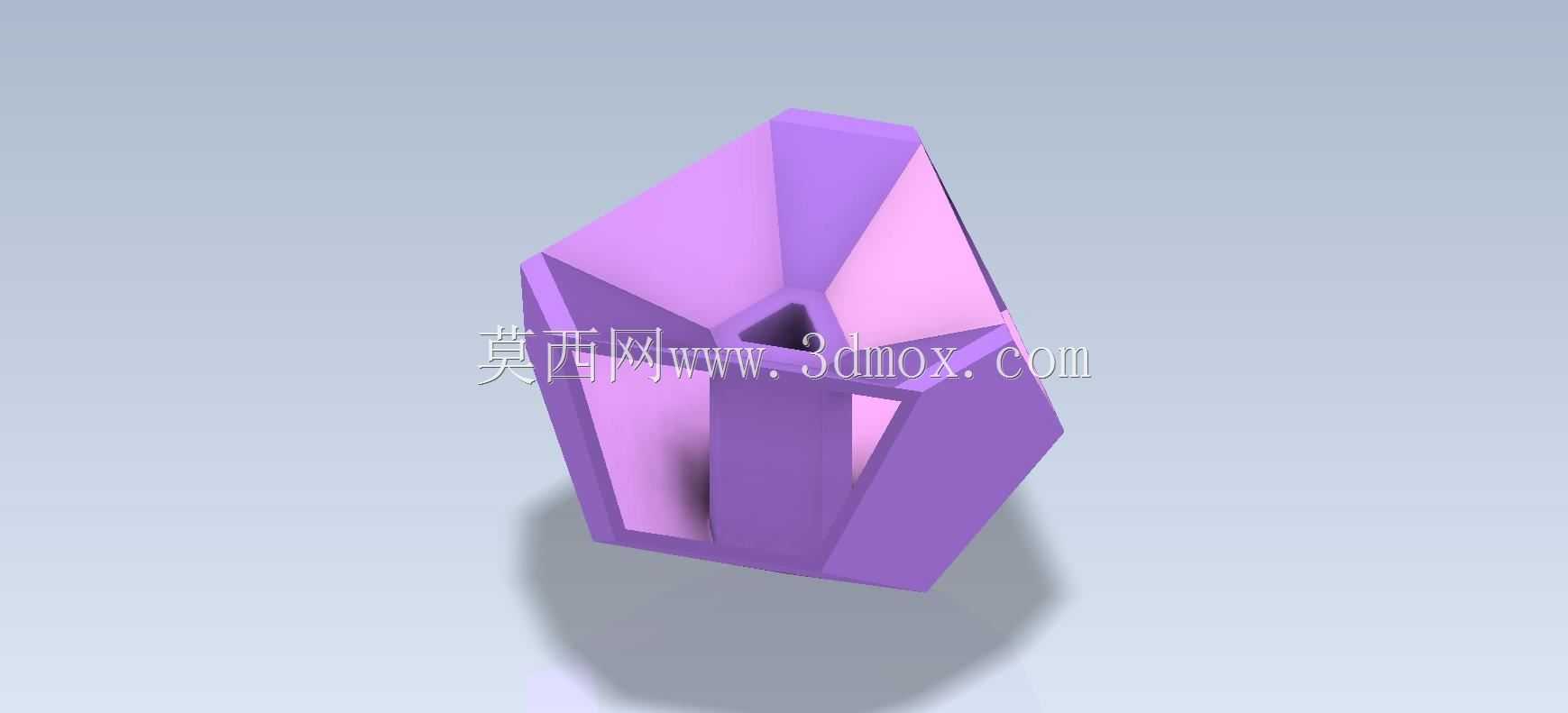

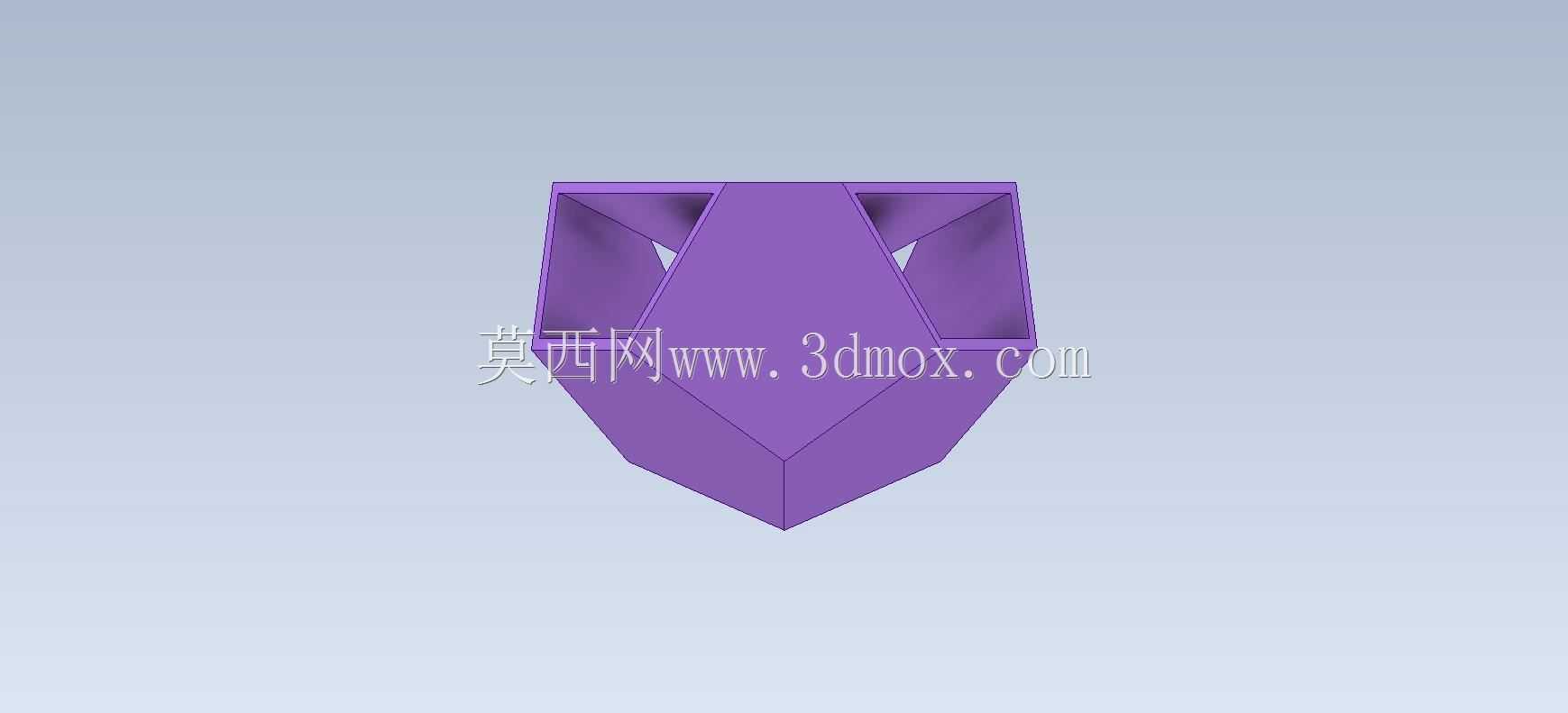

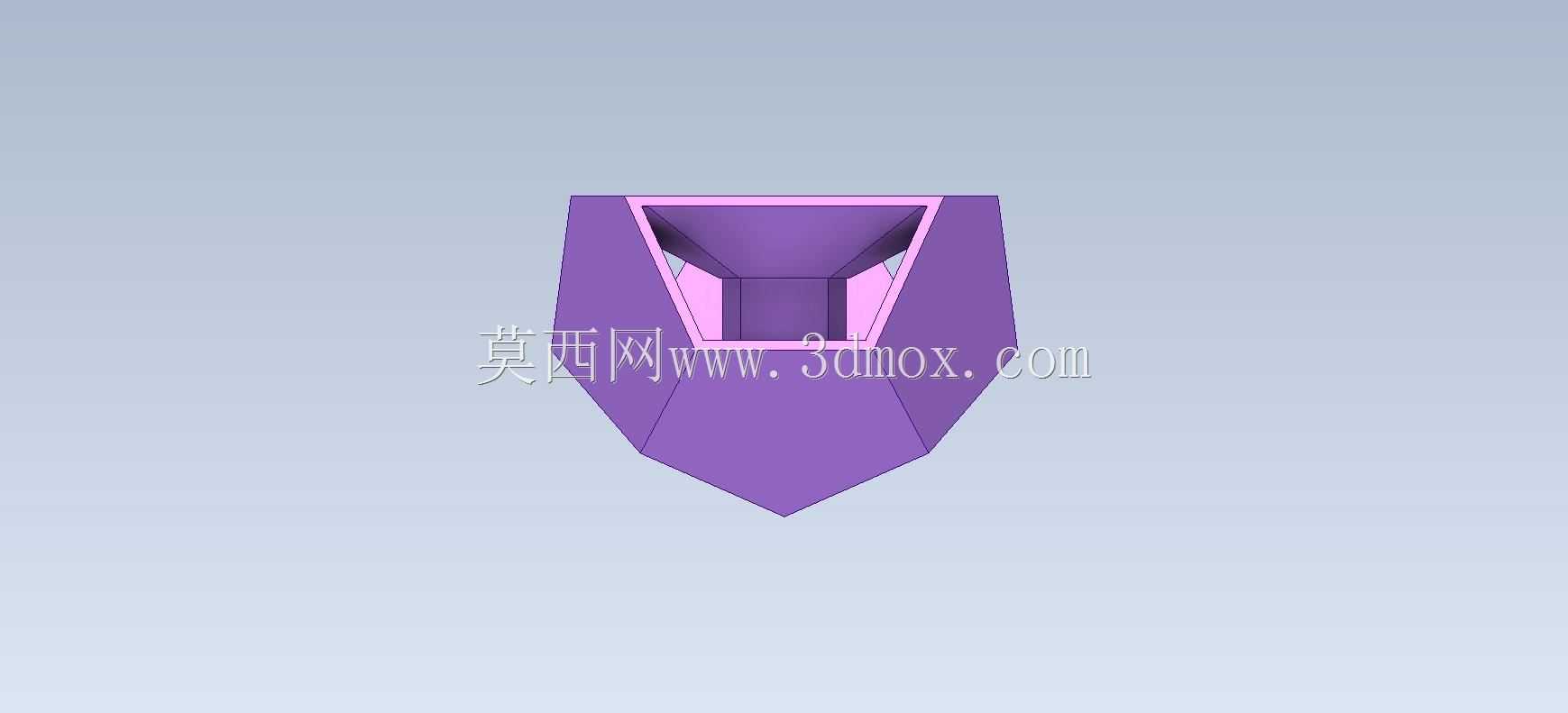

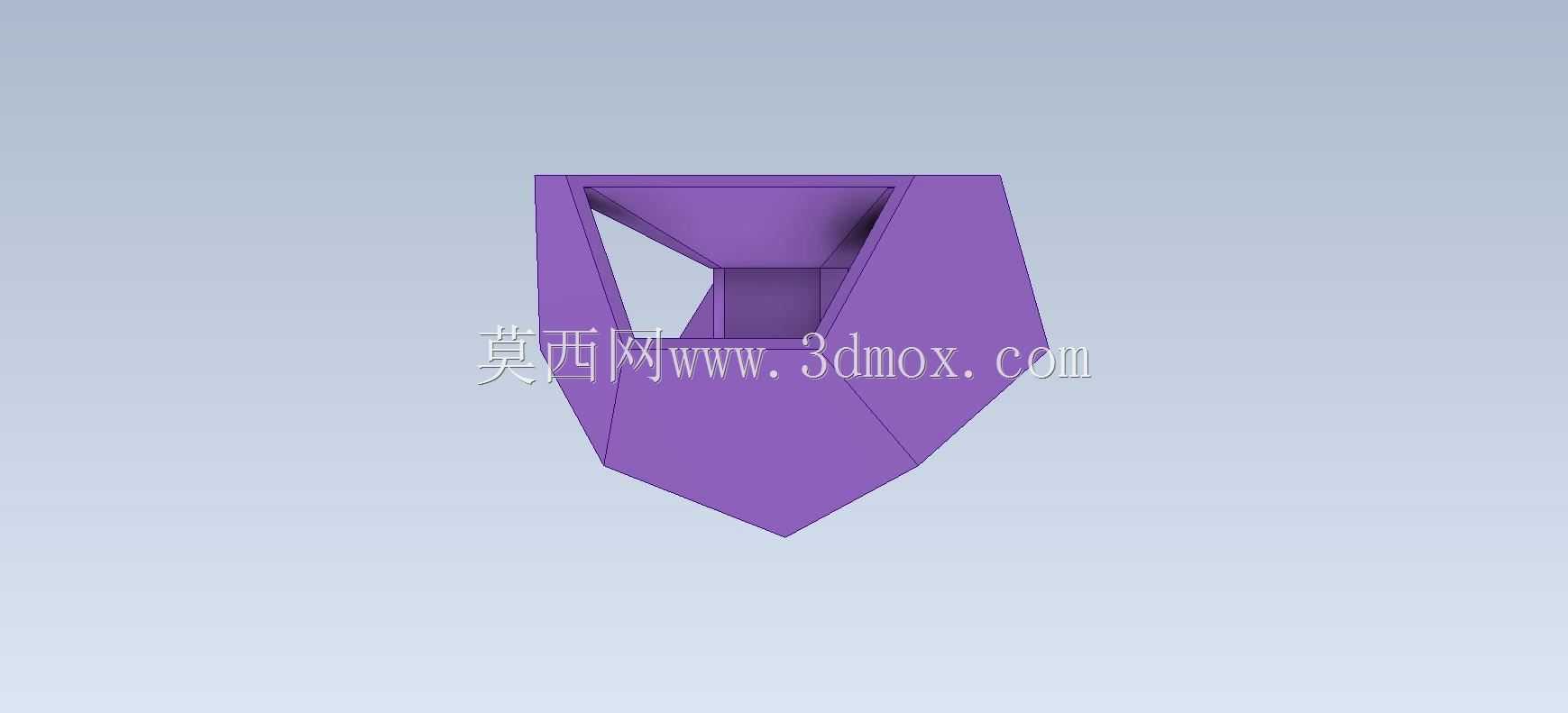

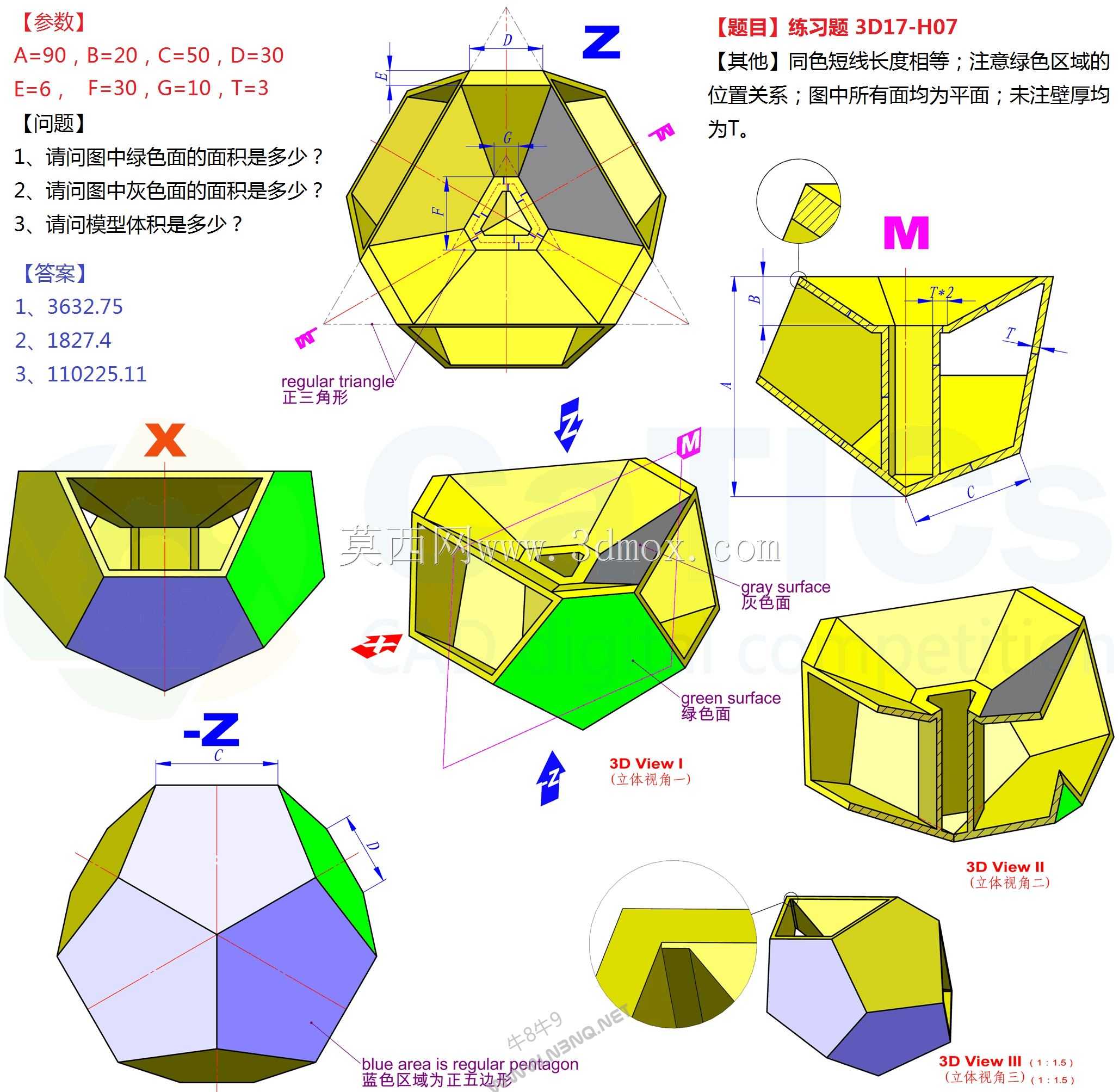

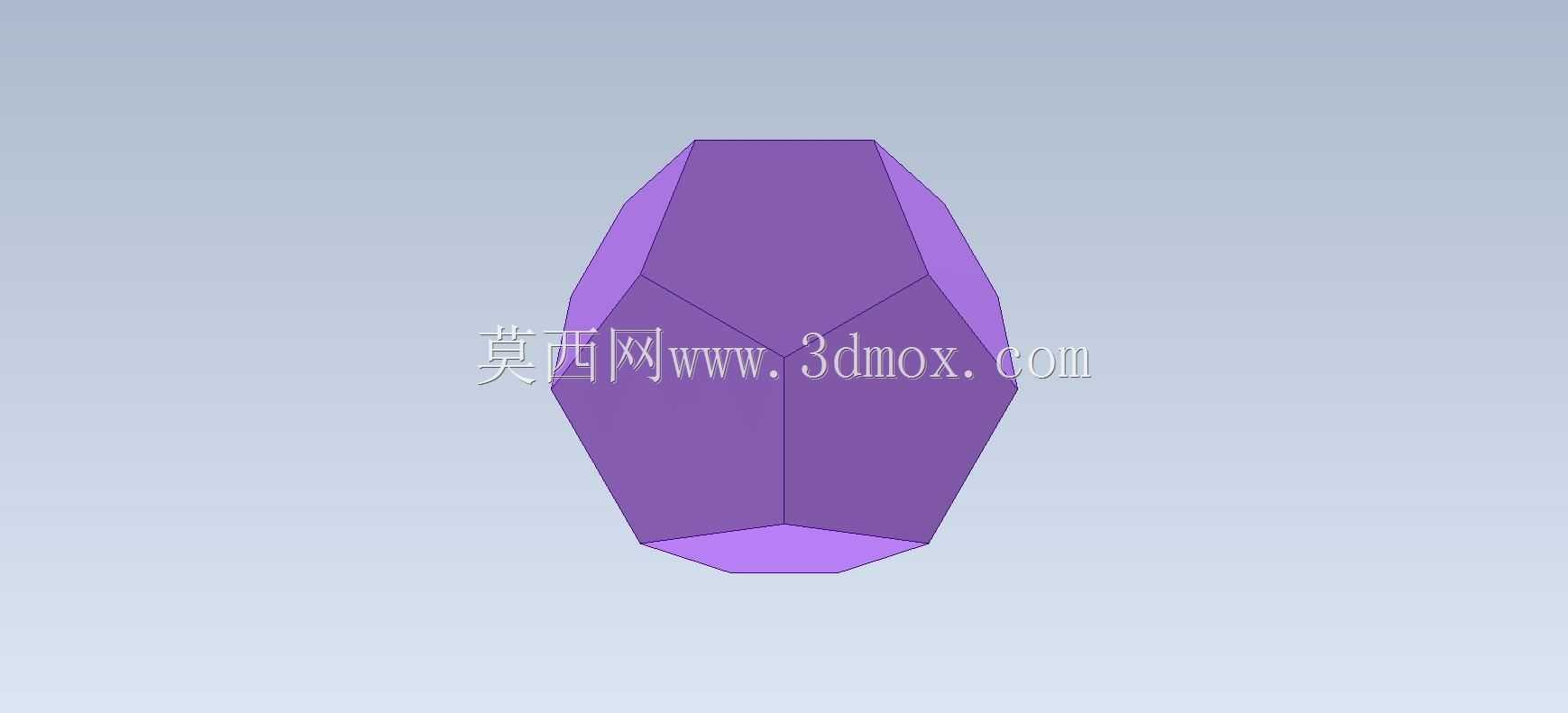

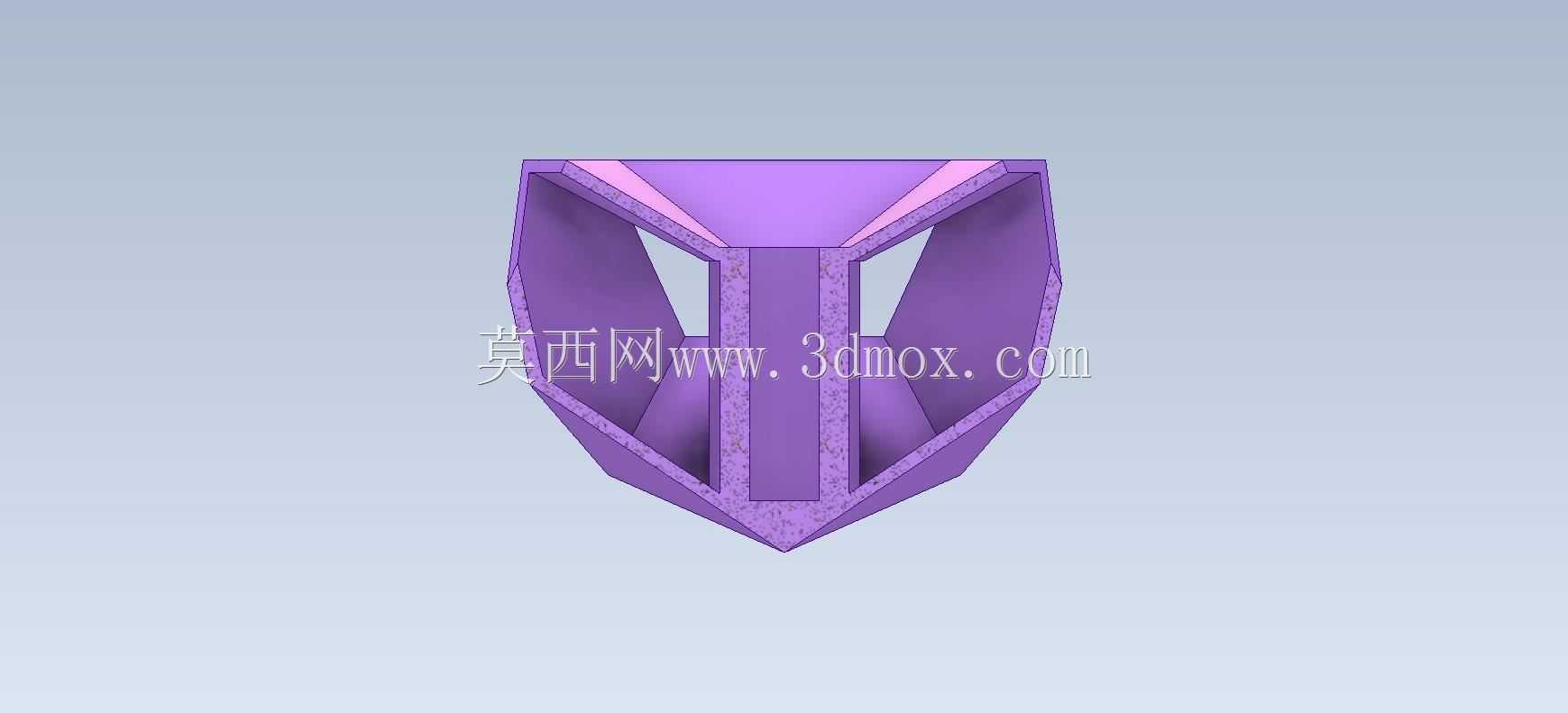

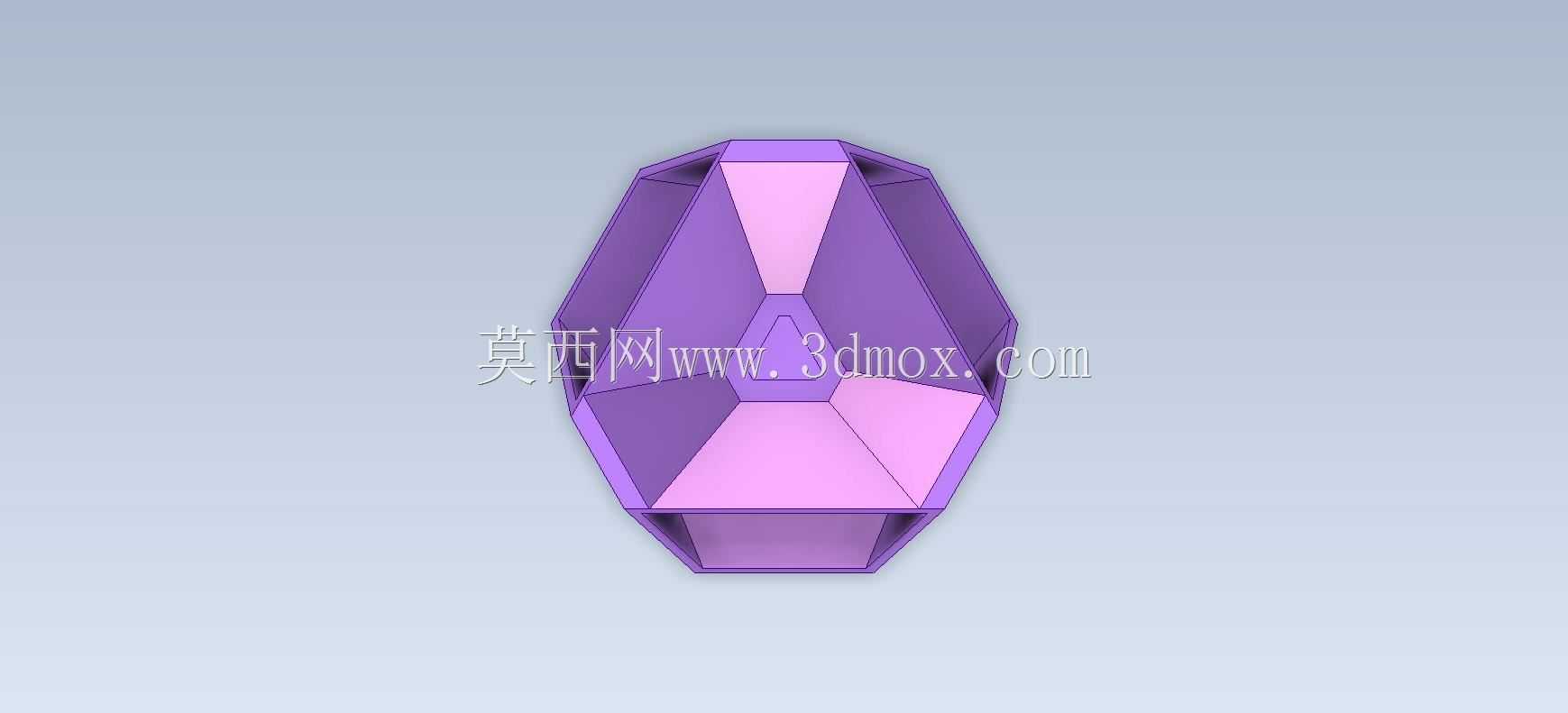

　　这类几何构型构件常出现在机械设计基础能力训练环节，是三维建模从业者打磨空间构型思维的典型练习载体，对应CATICS竞赛中对空间几何构建能力的考察方向，日常训练中完成这类构件的建模，能快速强化对拉伸、切除、放样、布尔运算等基础建模指令的综合运用能力，也能帮助设计者建立精准的空间尺寸把控意识。从实际应用场景来看，这类纯几何构型的构件虽不直接作为量产设备零部件投入使用，但其构型逻辑常被拆解应用在工装夹具的定位块、非标设备的异形支撑座、工艺装备的减重结构件设计中，比如自动化生产线里的异形导向块，往往需要类似的多面切削结构来实现多方向的物料导向与限位，部分检测工装的定位基座也会采用这类带内凹空腔的多面体结构，在保证结构刚性的同时尽可能降低自身重量，减少工装移动过程中的惯性负载。从功能特性来看，该构件采用外凸多面棱体搭配中心三角通孔的结构设计，外轮廓的多个倾斜平面可作为不同方向的定位基准面，在工装应用场景中，可通过不同平面的组合贴合实现工件的多角度装夹定位，中心的三角通孔既可以作为减重孔降低构件整体重量，也能作为穿装孔位，配合紧固件实现构件与安装基板的固定，或是穿装管线、导杆等辅助元件。设计这类构件时，首先要确定整体的外接基准边界，先绘制外轮廓的正多边形截面，通过带拔模角度的拉伸生成基础多面体，再针对每个侧面进行向内的切除拉伸，形成侧面的内凹斜面结构，最后在中心位置绘制三角形截面，贯通切除形成中心通孔，

　　建模过程中需要严格控制每个斜面的倾斜角度与相邻面的衔接公差，避免出现面与面之间的缝隙或是重叠错误，保证所有相邻面之间实现完全相切或是精准的棱线衔接，避免后续导入工程图时出现轮廓线缺失的问题。从安装边界来看，这类构件作为练习件时通常不设定固定安装尺寸，但在实际衍生应用中，需要根据使用场景确定外接圆直径与整体高度，外轮廓的外接圆尺寸需要匹配安装工位的预留空间，通常要保证构件最外棱边与周边设备部件的间隙不小于5mm，避免设备运行过程中发生运动干涉，中心通孔的尺寸需要匹配所穿装的紧固件或是导杆的直径，通常预留0.2-0.5mm的装配间隙，保证安装时的顺畅性，构件的整体高度需要结合定位需求设定，当作为定位块使用时，

　　高度需要高于被定位工件的定位面高度至少3mm，保证定位面的有效接触长度足够，避免装夹时出现工件晃动的问题。这类几何练习构件的建模过程，本质上是对设计者空间逻辑与尺寸链把控能力的训练，很多刚入行的结构设计人员在面对异形多面结构时，往往会出现基准选择混乱的问题，通过这类构件的反复练习，能快速建立起先定整体基准、再做局部切除、最后校验特征衔接的建模思路，这种思路在后续设计复杂非标零部件时同样适用，比如设计异形的机床夹具、自动化设备的异形安装座时，都需要先确定整体的安装基准面，再逐步添加功能特征，最后校验所有特征之间的位置公差与装配间隙，避免出现设计缺陷。另外，这类多面体结构的壁厚设计也有讲究，在实际工装应用中，

　　侧面内凹结构的壁厚不能小于2mm，否则在装夹受力时容易出现结构变形，影响定位精度，中心通孔的边缘需要做0.5mm的倒角处理，避免穿装紧固件时刮伤螺纹或是零件表面，外轮廓的棱边也需要根据使用场景选择是否做倒钝处理，若是作为人工操作的工装部件，所有外露棱边都需要做R1以上的圆角，避免操作时划伤人员，若是作为设备内部的固定结构件，棱边可保留锐边但需要去除毛刺，避免安装过程中割伤线缆或是密封件。很多建模初学者在做这类练习时，往往只追求外形的相似度，忽略了特征建模的逻辑合理性，比如直接通过多个实体拼接生成多面体结构，这种建模方式会导致后续修改尺寸时需要调整多个实体的参数，效率极低，正确的建模逻辑应该是基于基础特征的加减运算，通过单个基础实体的多次切除、添加特征来完成整体构型，这样生成的模型特征树清晰，后续修改尺寸时只需要调整对应特征的参数即可，也能保证模型的几何公差完全可控，不会出现拼接实体带来的位置误差。
