多接口法兰式五通连接基座结构设计

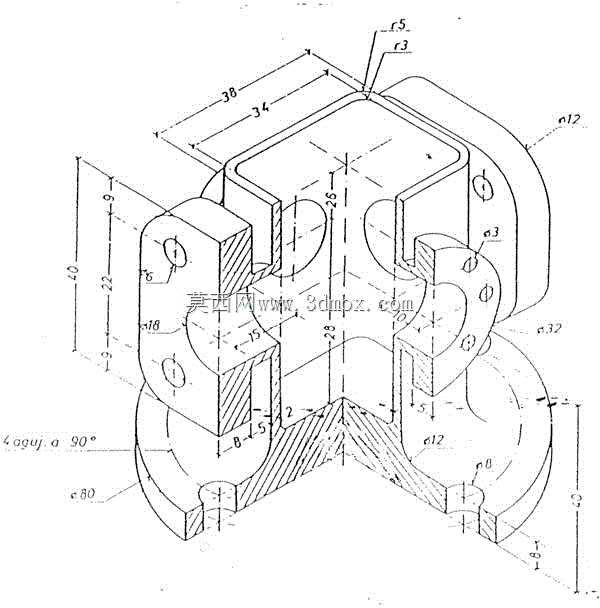

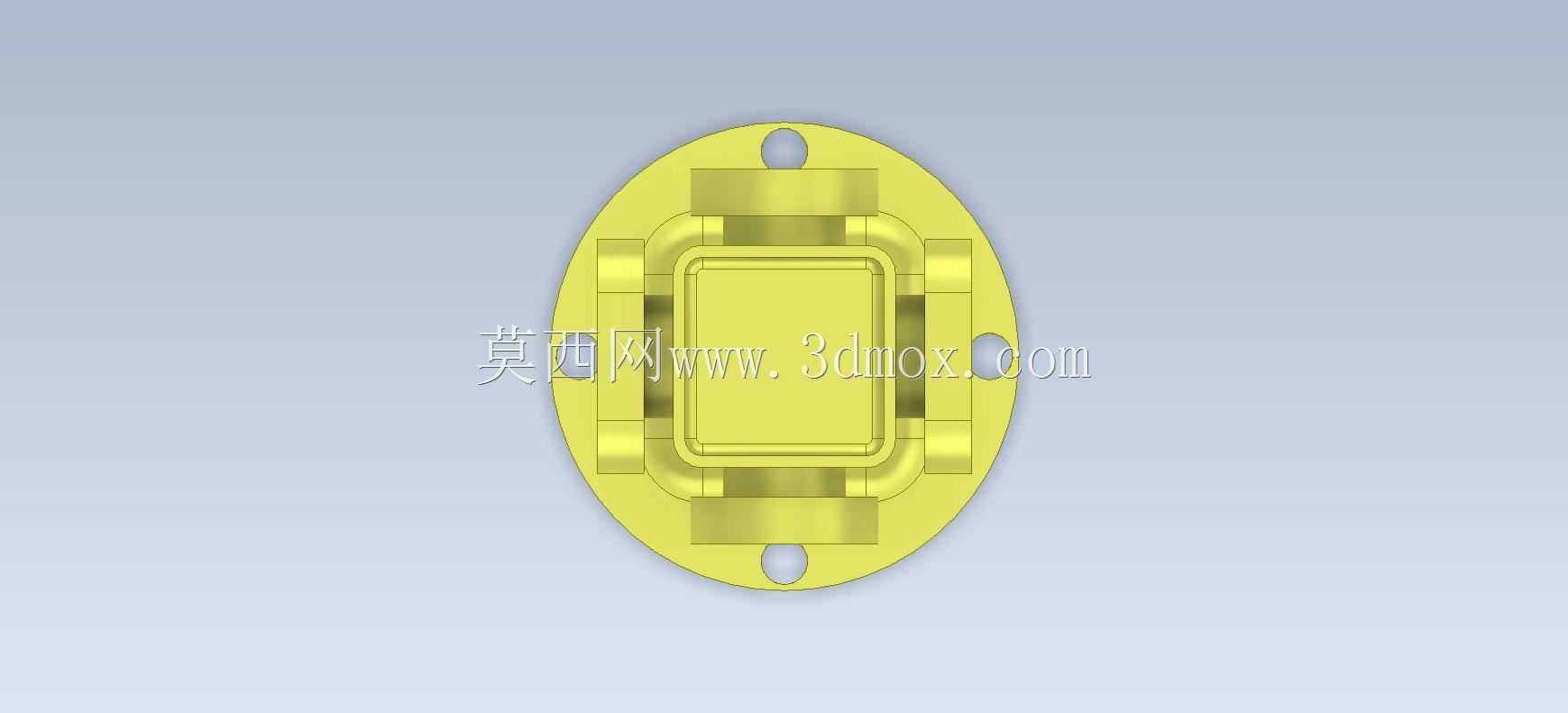

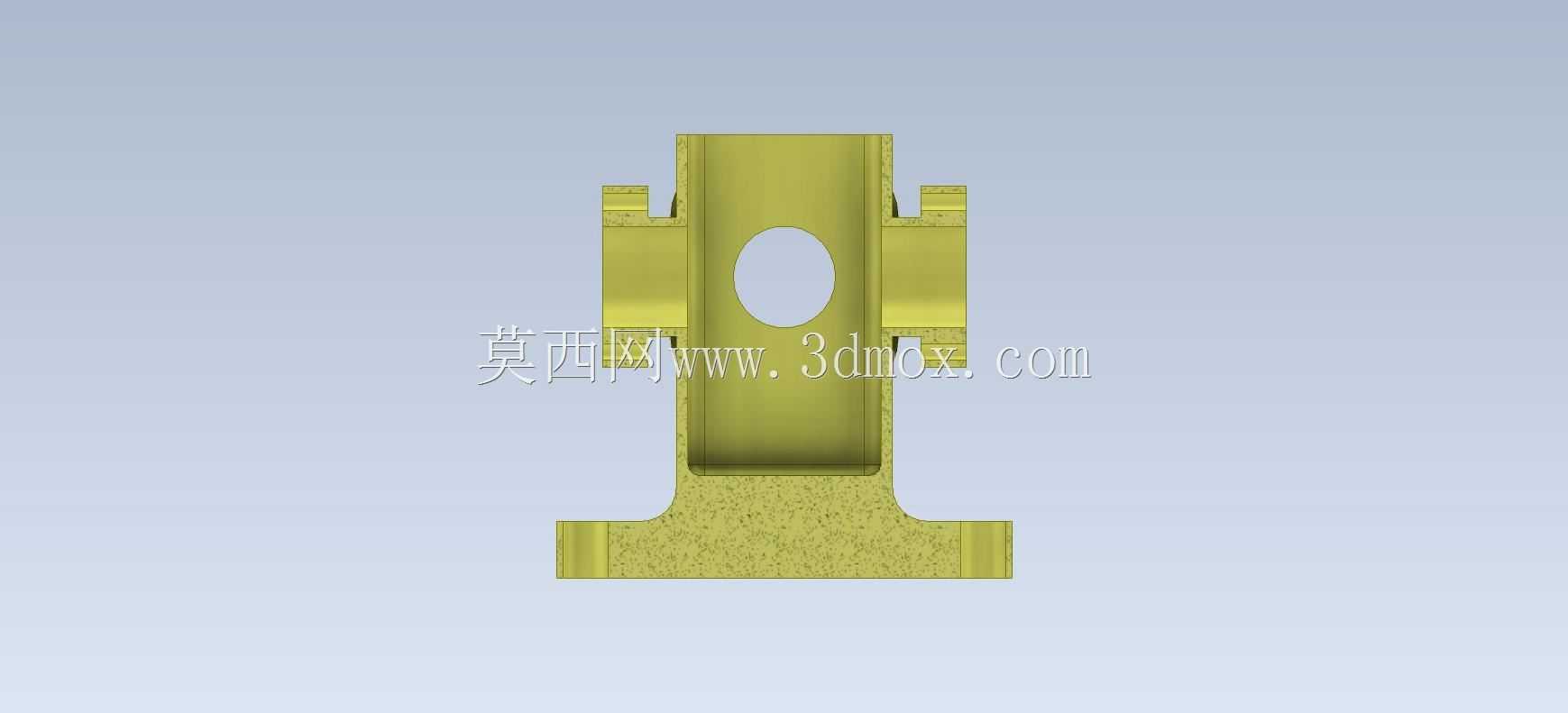

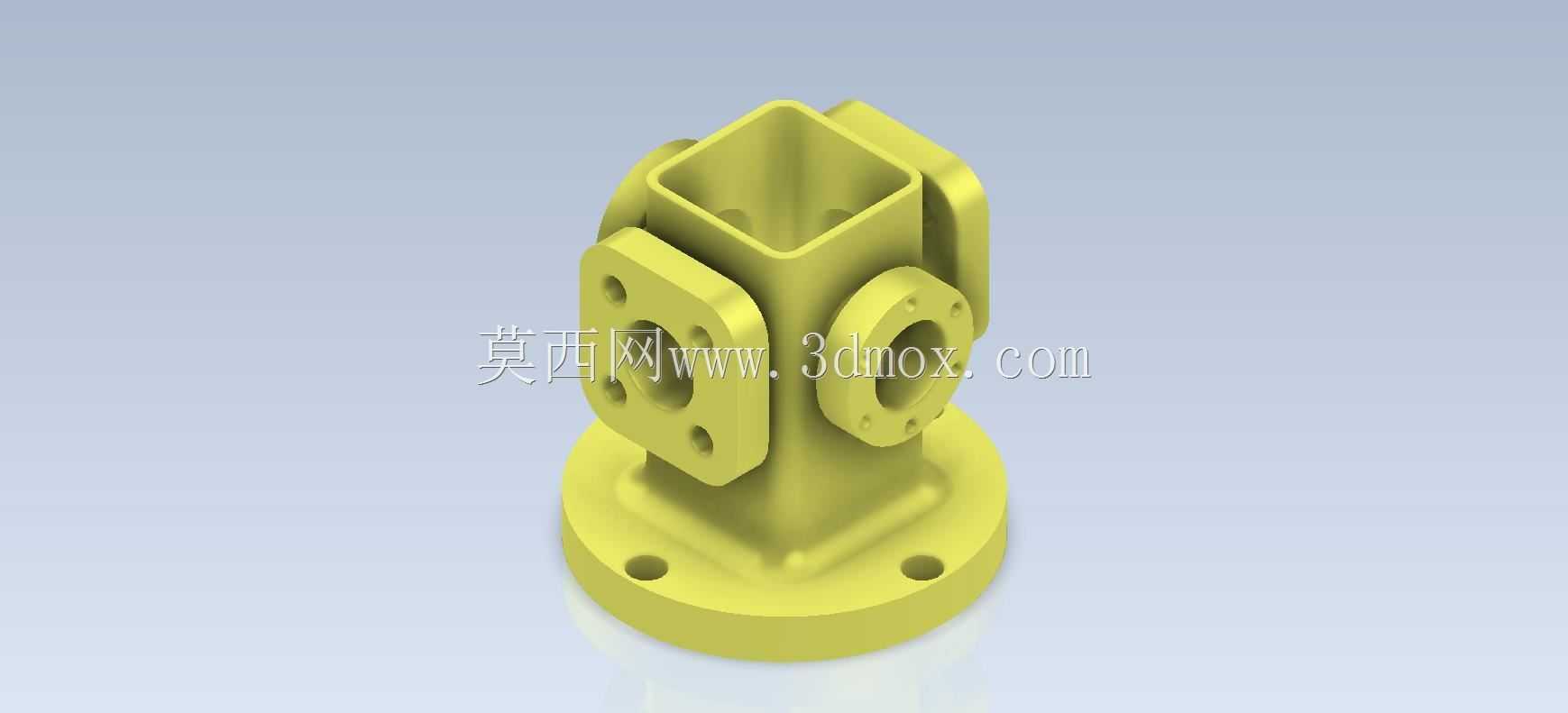

　　在流体输送、小型液压站集成、实验台气路排布这类场景里，多通连接基座是很常见的集成构件，不同于标准管材拼接的多通接头，一体成型的基座能减少拼接密封点，降低长期运行下的泄漏风险，尤其适合压力波动不算极端、但接口排布紧凑的安装空间。这次的五通连接基座，底部采用圆形法兰安装结构，法兰盘上对称布置两个安装通孔，安装时可以通过螺栓直接固定在安装面板或者设备基座平面上，法兰盘的厚度做了加厚处理，避免螺栓锁紧时基座本体出现应力变形，同时法兰和上方主体的过渡位置做了大圆角过渡，减少应力集中，也能避免铸造或者3D打印成型时的缩孔缺陷。主体核心是方形的中空腔体，作为流体或者气体的汇流腔，腔体的四个方向分别伸出不同规格的连接接口：

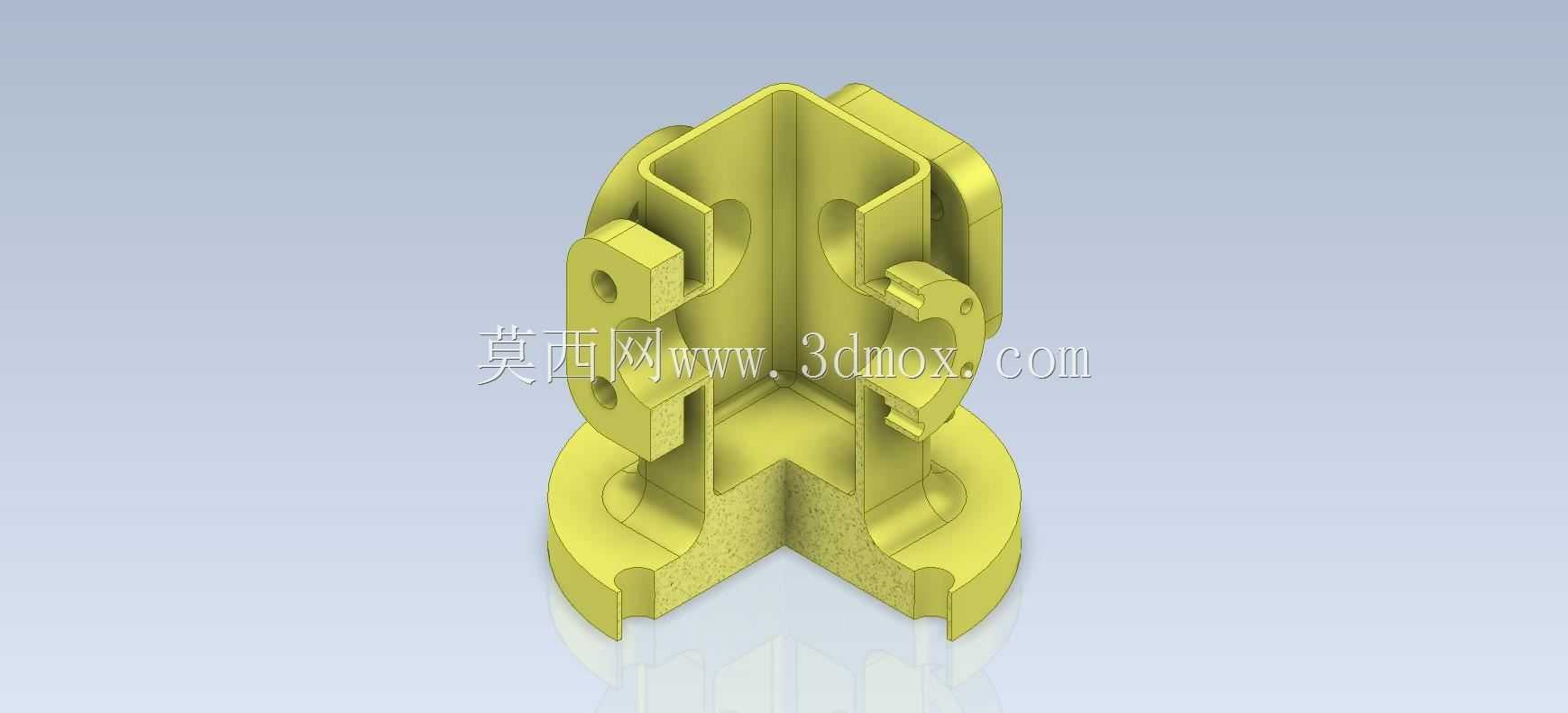

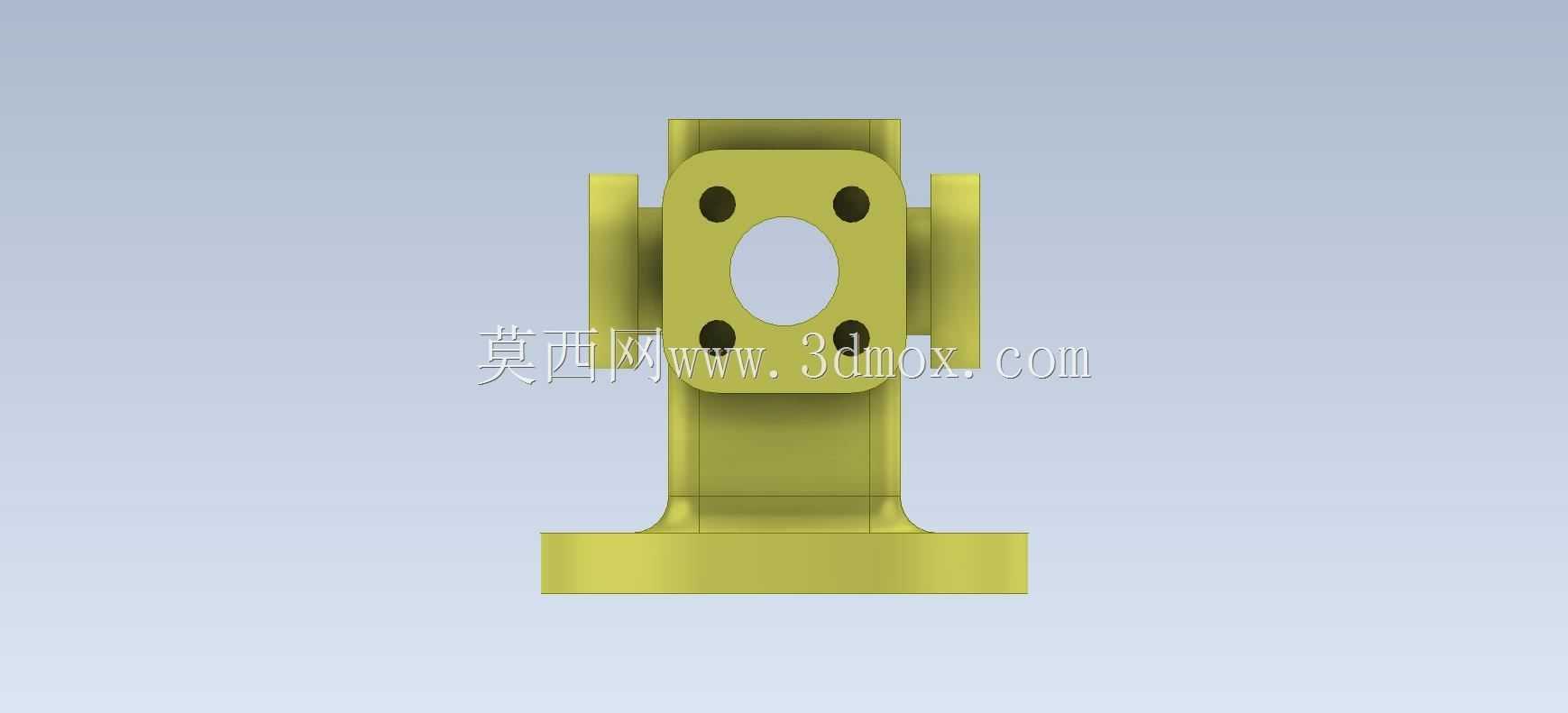

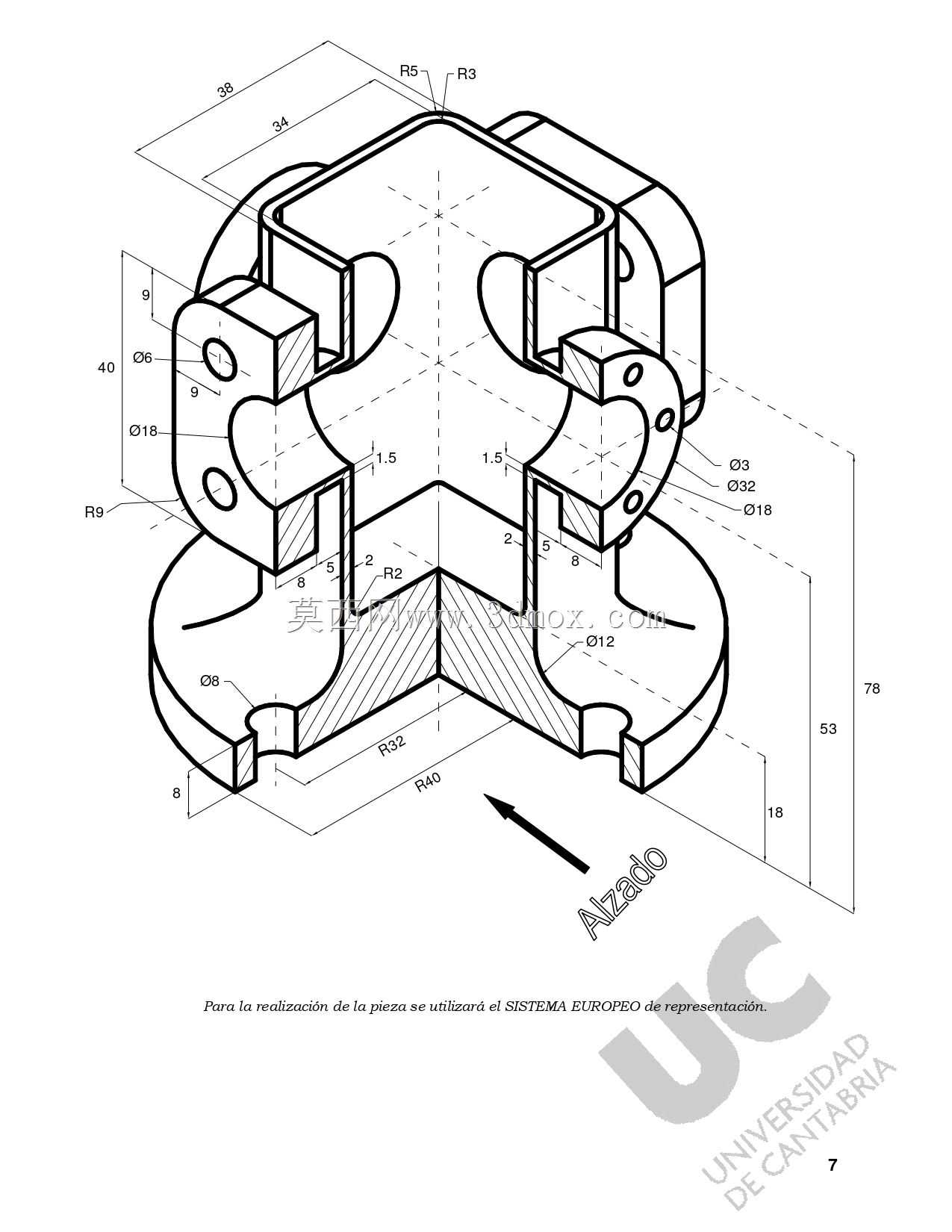

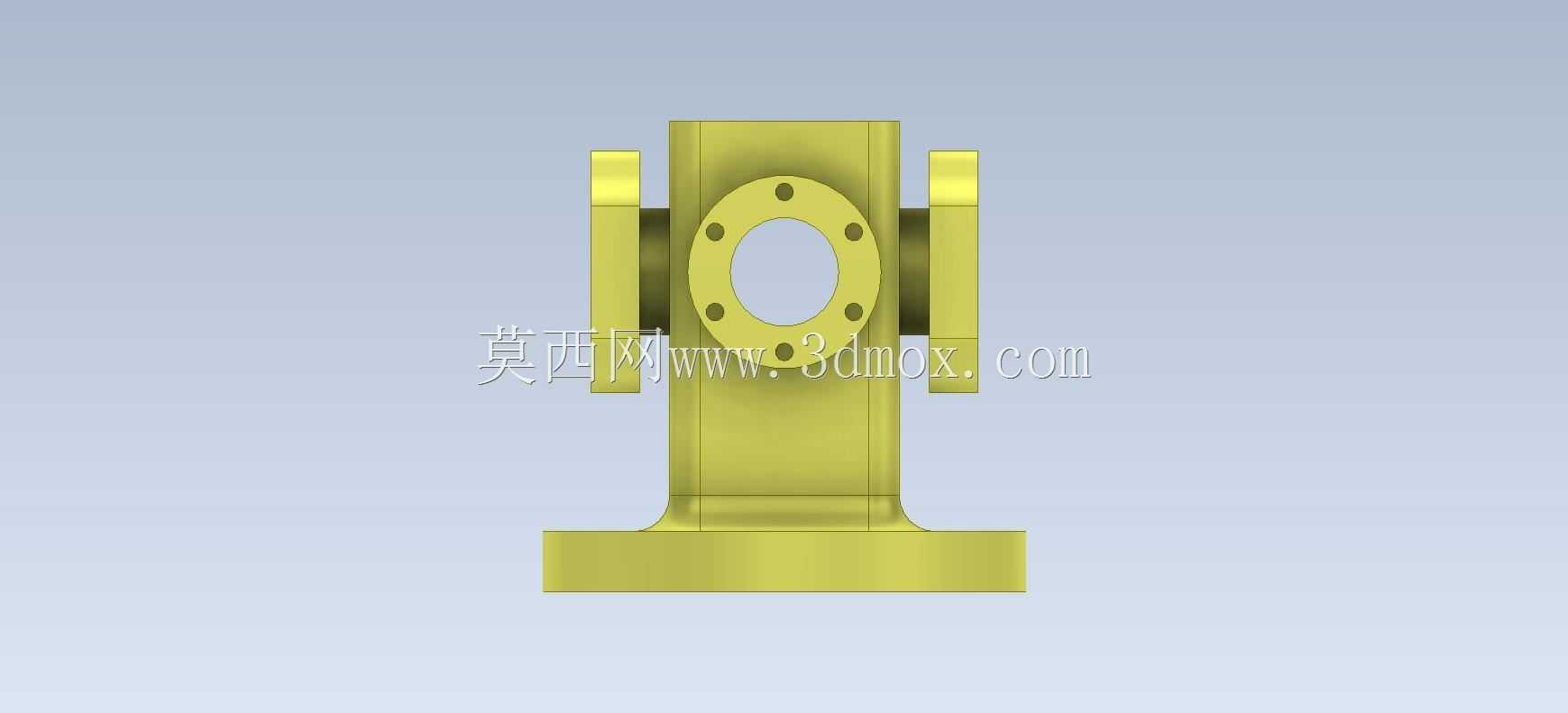

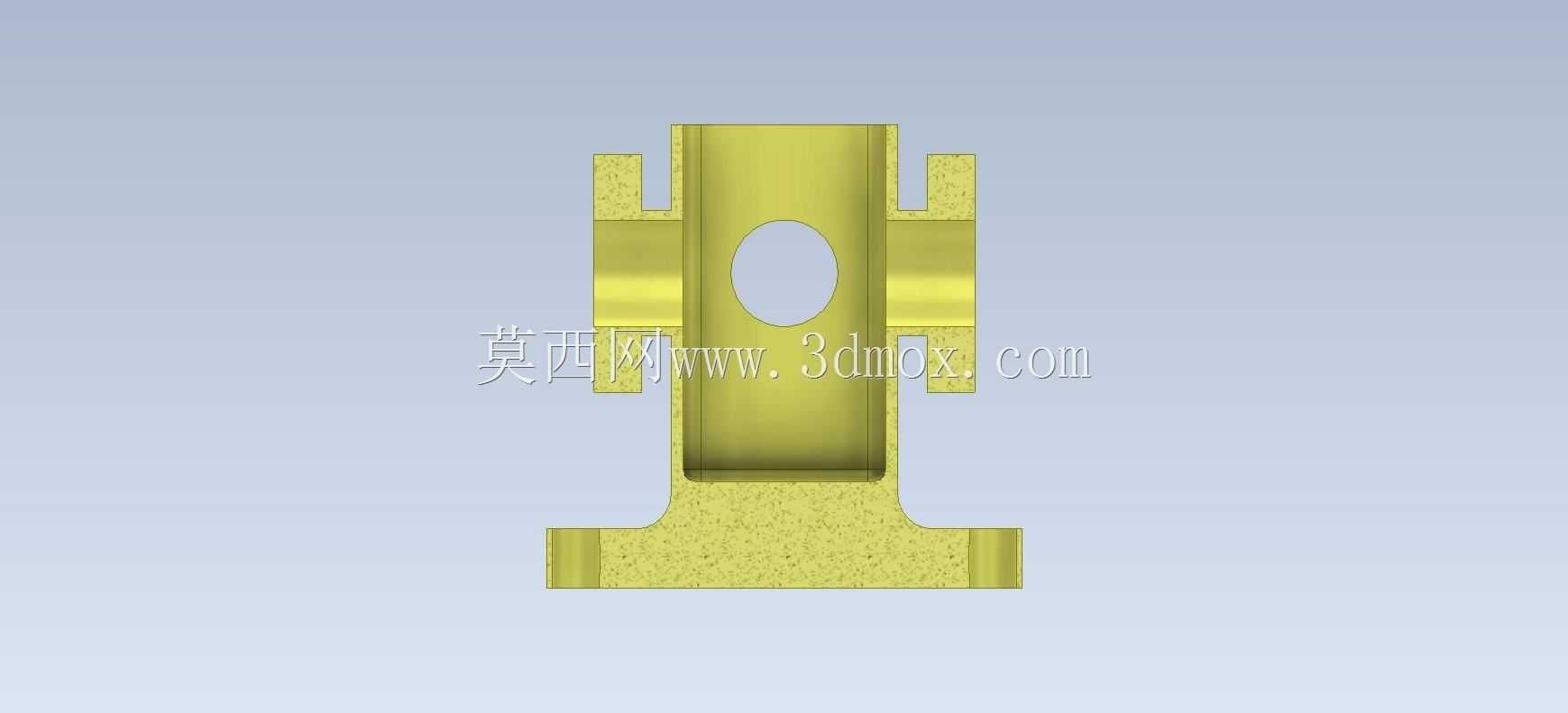

　　其中两个接口是方形法兰结构，法兰面上均匀布置四个安装孔，用来对接方形端面的阀块或者管路接头；另外两个接口是圆形带孔法兰结构，法兰面上的孔位沿圆周均匀分布，适配常规的圆形管路快接或者仪表安装接口；顶部是方形的敞口结构，敞口边缘做了加厚凸边，既可以作为上盖安装的定位面，也能在需要的时候直接对接上方的方形管路或者功能模块。设计的时候首先要考虑的是各个接口的同轴度要求，尤其是左右对称的两个圆形法兰接口，其轴线需要和方形腔体的中心轴线垂直相交，偏差过大会导致对接管路出现别劲，长期运行下容易出现密封失效或者接口断裂的问题。前后两个方形法兰接口的安装孔位需要和对应对接件的孔位完全匹配，孔位公差控制在自由公差的中等精度级别，既能保证安装顺畅，

　　也不会因为间隙过大导致密封垫片压合不均。底部法兰的安装孔位置需要避开腔体内部的流道，避免钻孔时打穿腔体造成泄漏，两个安装孔的中心距要匹配常用的安装面板孔位标准，方便现场直接替换安装。从安装边界来看，整个基座的最大外轮廓由底部圆形法兰决定，安装时需要预留的平面空间要略大于法兰直径，各个侧伸接口的长度要考虑对接管路的操作空间，尤其是圆形法兰接口的螺栓锁紧空间，需要预留足够的扳手操作余量，避免安装时出现工具无法就位的情况。顶部敞口的尺寸和腔体内部的通径保持一致，减少流体在腔体内部的涡流损失，内壁的转角位置都做了小圆角过渡，一方面是减少流体阻力，另一方面也能避免加工或者成型时的应力集中点。这类构件在实际使用中，通常作为小型气路系统的汇流块，

　　或者低压液压系统的分油基座，也可以用在教学实验台的管路集成练习里，帮助学习者理解多通构件的密封设计、接口排布逻辑、安装应力控制的要点。建模过程中需要注意各个特征的先后顺序，一般先做底部法兰和主体腔体的基础特征，再逐个添加侧方的接口法兰，最后处理安装孔、圆角、倒角这些细节特征，尤其是腔体内部的抽壳特征，要保证各个接口位置的壁厚均匀，避免出现局部壁厚过薄导致强度不足的问题。另外各个法兰的密封面需要做平面度要求，虽然是练习类模型，但按照实际工程要求，密封面的平面度需要控制在合理范围内，才能保证垫片压合后不会出现渗漏。不同接口的法兰厚度根据接口大小做了差异化设计，尺寸更大的方形法兰厚度更厚，能承受更大的螺栓锁紧力，尺寸稍小的圆形法兰厚度适当减薄，在保证强度的前提下减少整体重量和材料消耗。
