带双耳支座的筒式连接结构零件

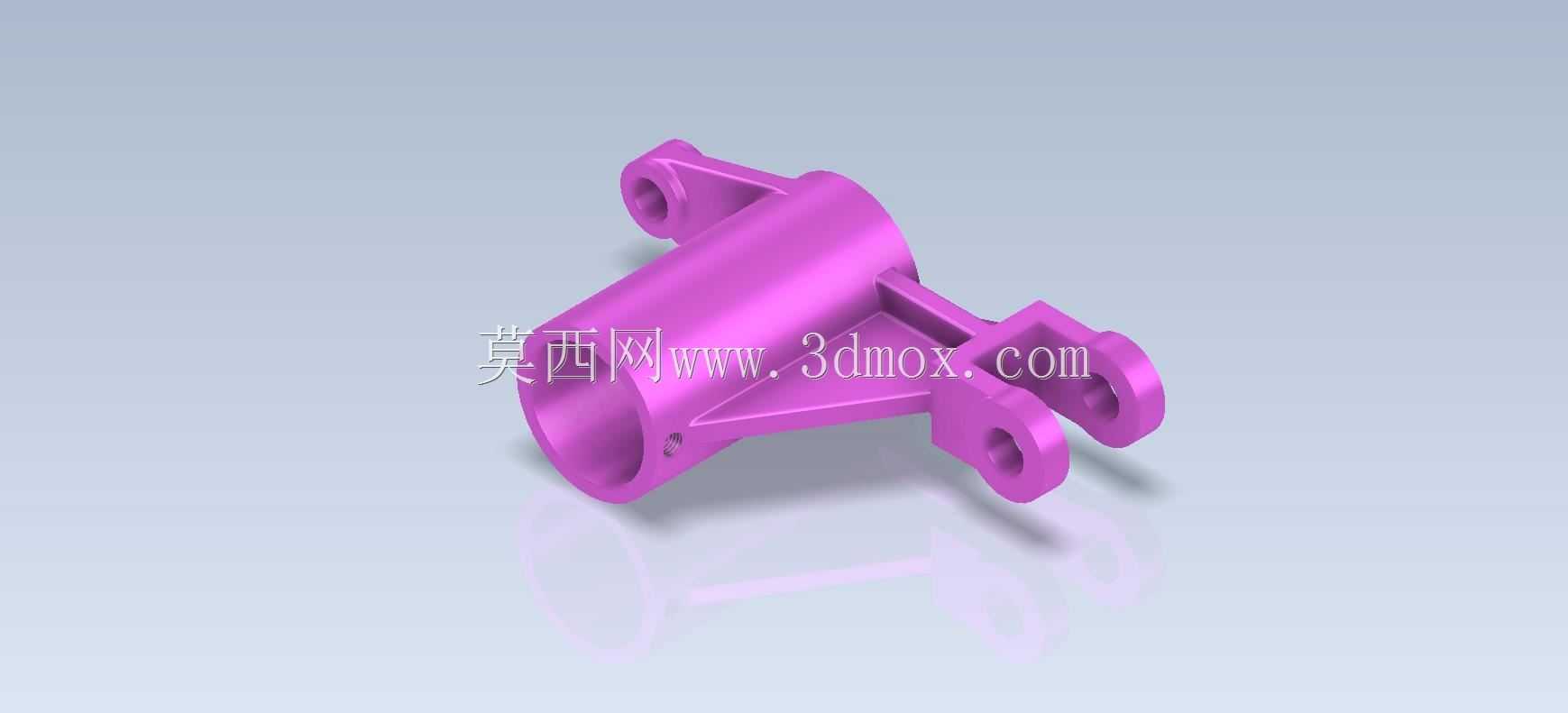

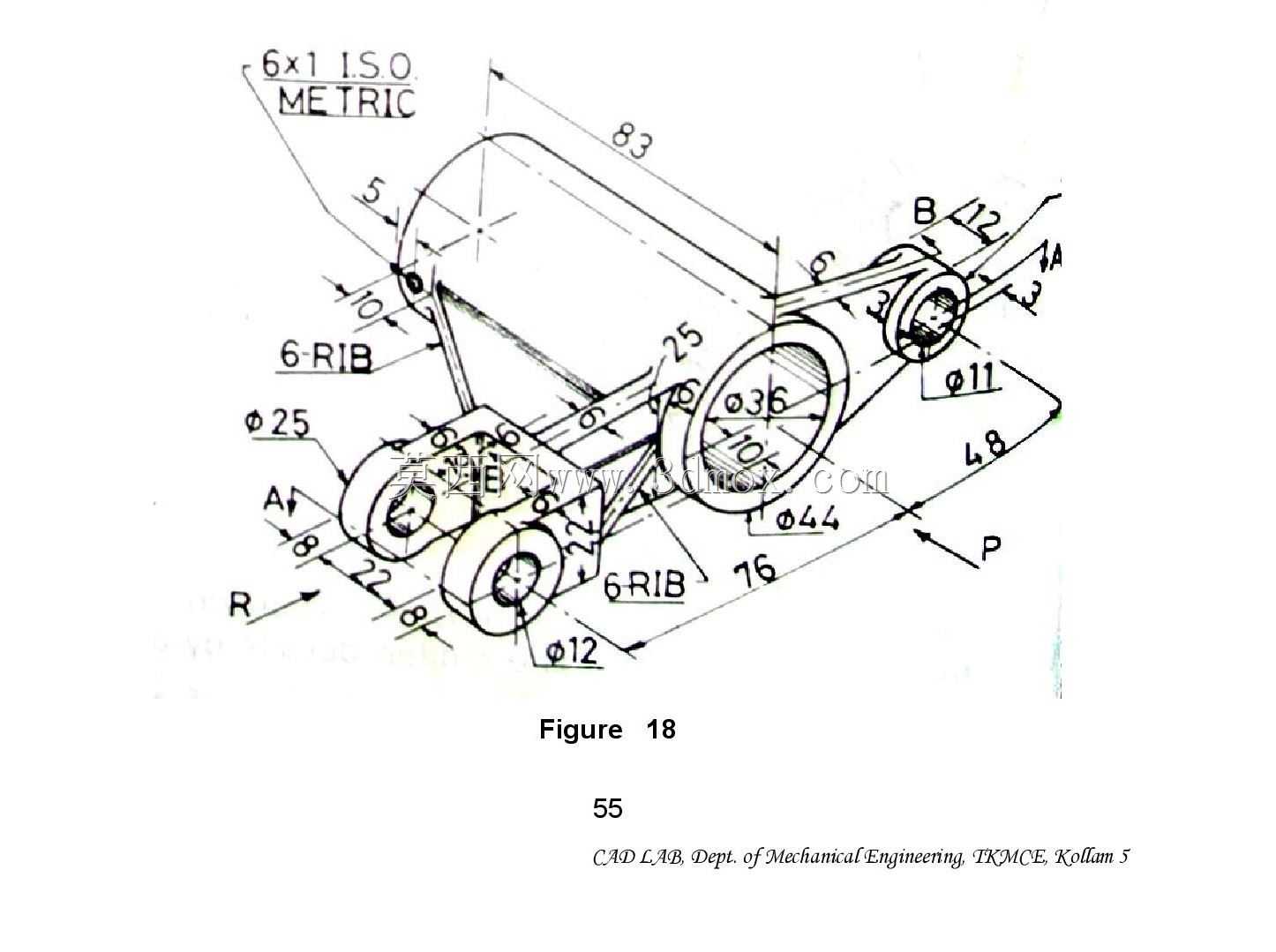

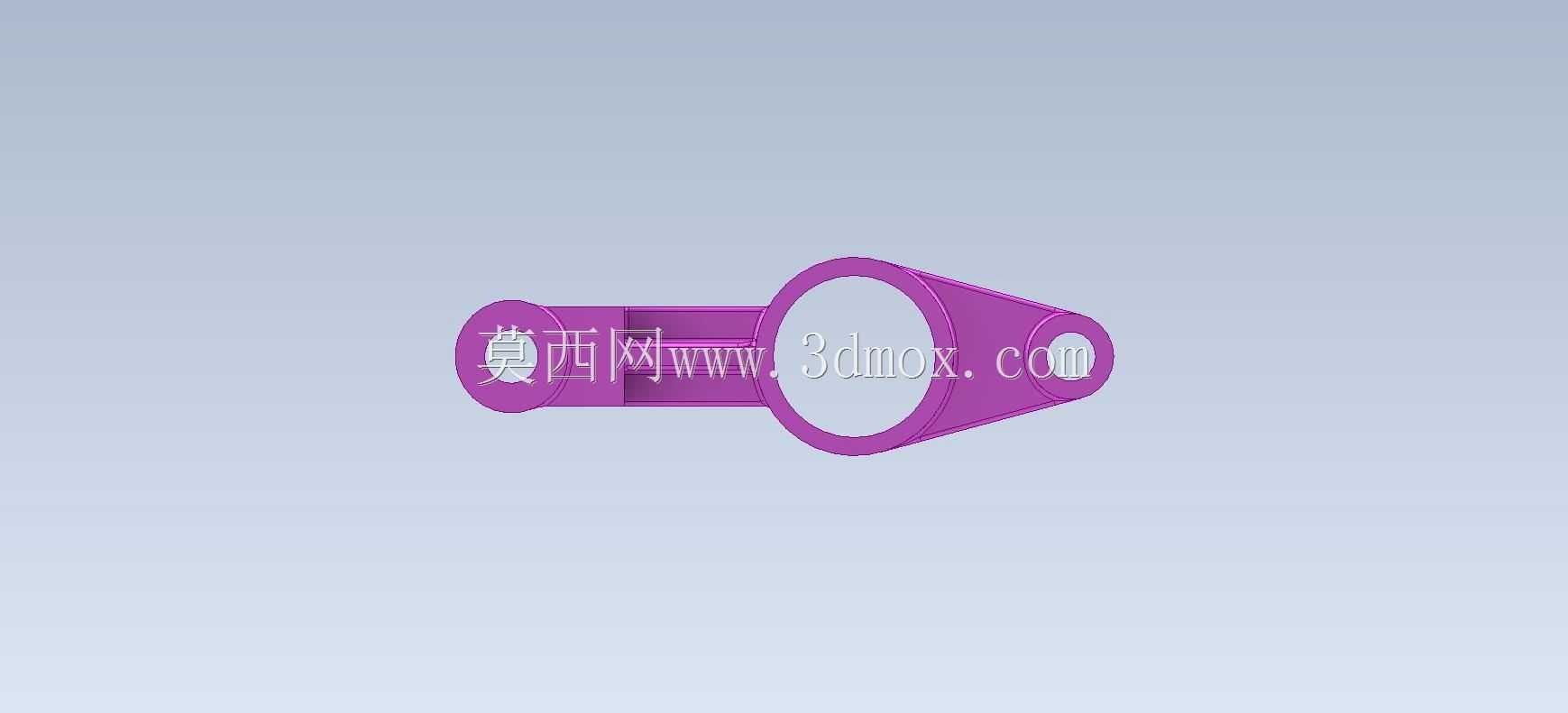

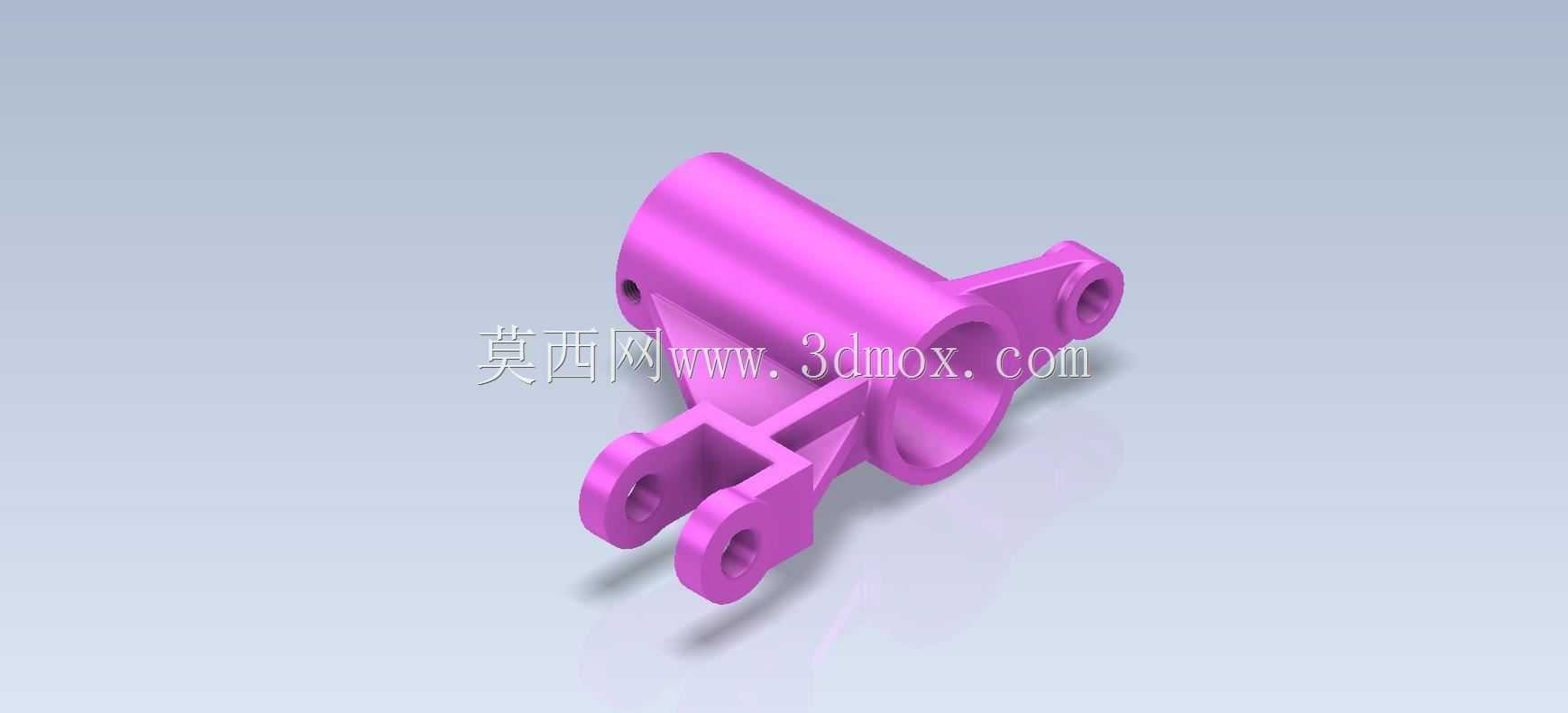

　　这类带双耳支座的筒式连接构件，在轻工输送设备、小型流体管路排布、非标自动化工装的辅助支撑环节应用十分广泛，日常做设备改造时经常会遇到类似结构的选型与建模需求。从实际功能来看，主体筒腔主要承担轴类零件的穿接定位、或者流体管路的对接导向作用，筒壁的厚度经过等效应力校核，能够承受常规工况下的径向载荷与少量轴向窜动带来的冲击力，避免长期运行出现筒壁变形导致的配合卡滞问题。伸出的双耳支座是核心安装定位结构，两个带通孔的耳片分别对应设备机架上的两个安装点位，铰接式的安装设计允许零件在安装后有小角度的偏转余量，能够抵消设备运行过程中产生的装配误差与振动位移，不会因为刚性连接产生应力集中导致耳片断裂。设计这类零件的时候，

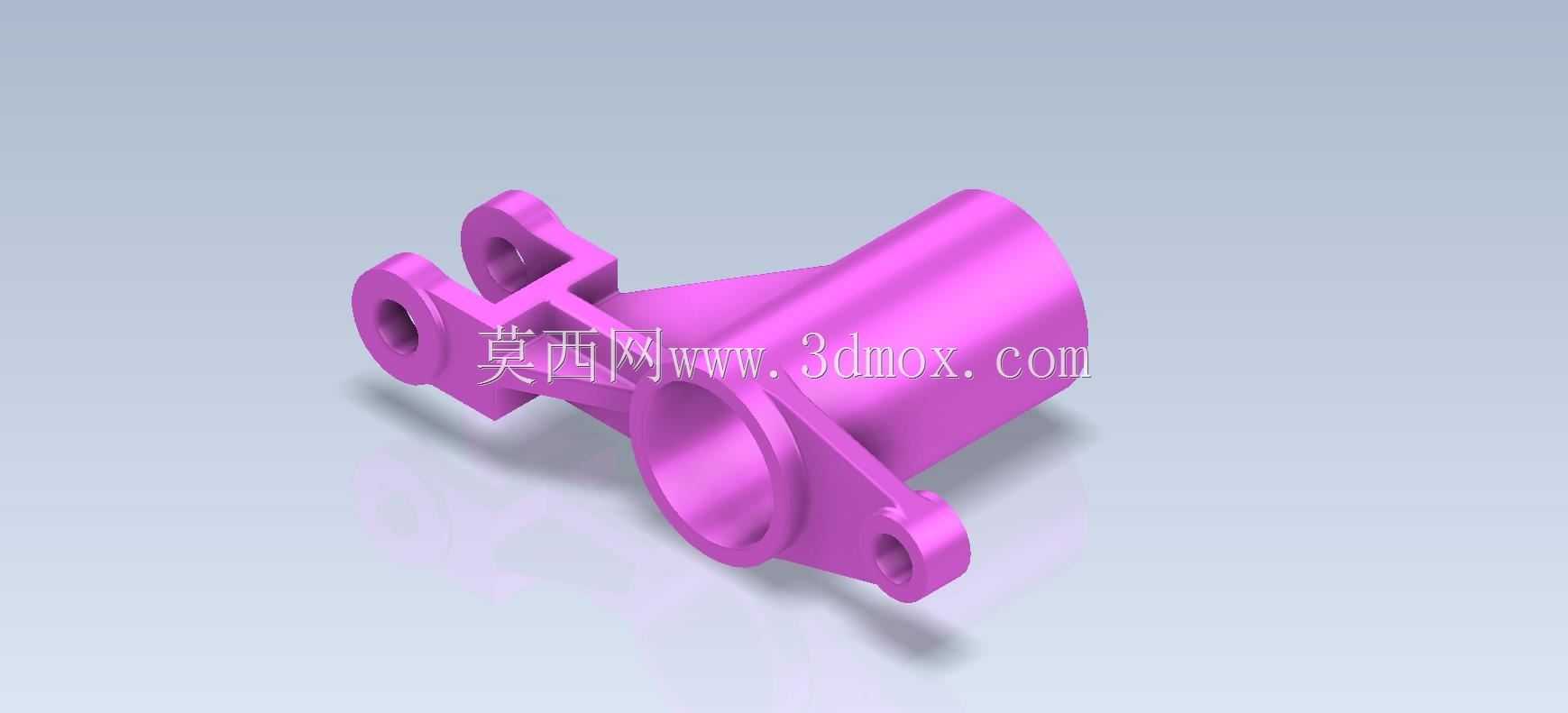

　　首先要确定主体筒腔的内径尺寸，这个尺寸直接决定了适配的轴径或者管路外径，需要根据配合要求选择合适的公差带，如果是滑动配合的轴类穿接，还要预留润滑脂的存储间隙，避免运行过程中出现干磨。筒身与耳片的过渡位置做了圆弧加厚处理，这个细节是建模时容易忽略的点，实际加工后如果是直角过渡，在受载时应力会集中在过渡棱线位置，长期交变载荷下很容易出现裂纹，圆弧过渡的半径需要根据耳片的厚度做匹配，一般取耳片厚度的0.3-0.5倍就能满足强度要求。耳片上的安装孔位置度需要严格控制，两个孔的同轴度、孔中心与筒腔轴线的平行度都要标注明确的形位公差，不然安装时会出现孔位错位，强行拧紧紧固件会给零件带来额外的装配预应力，缩短使用寿命。从安装边界来看，

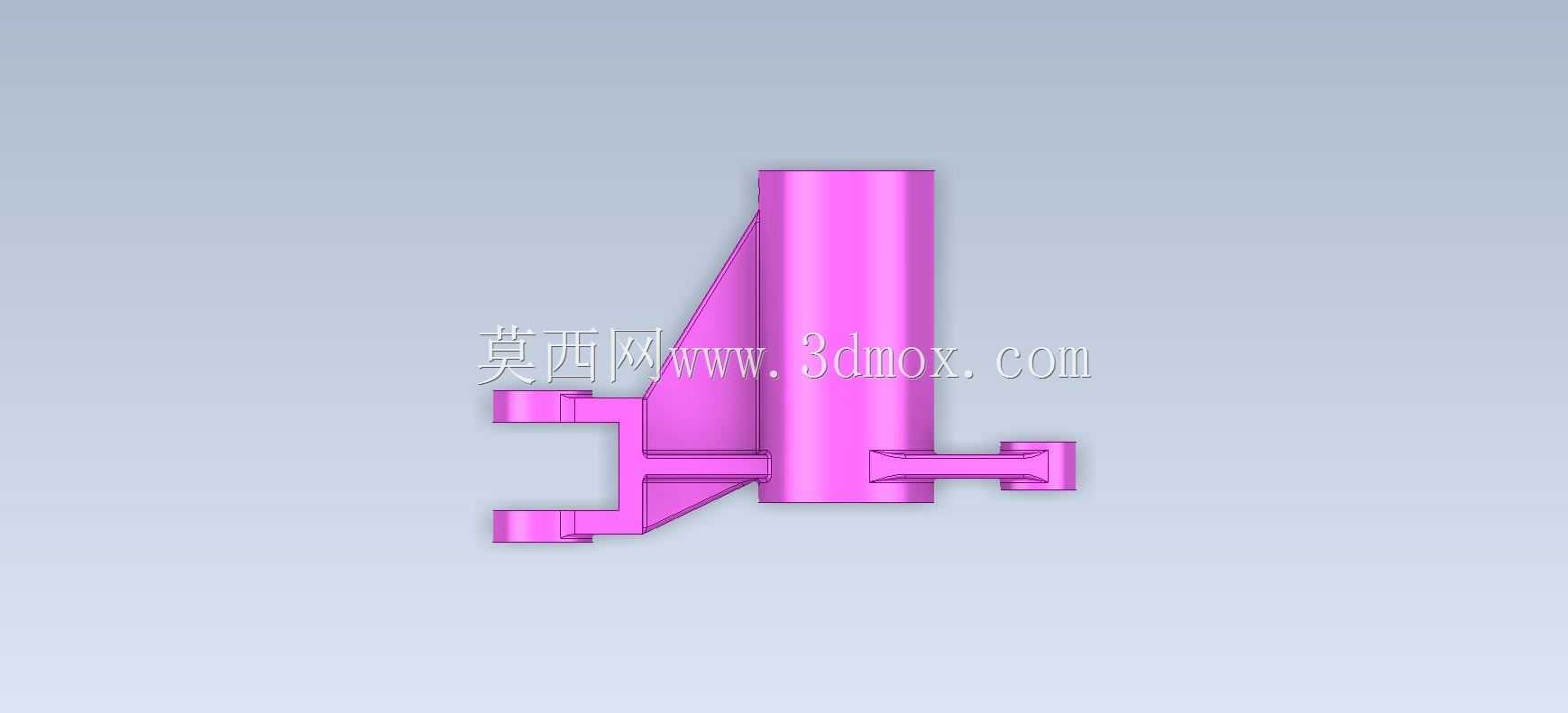

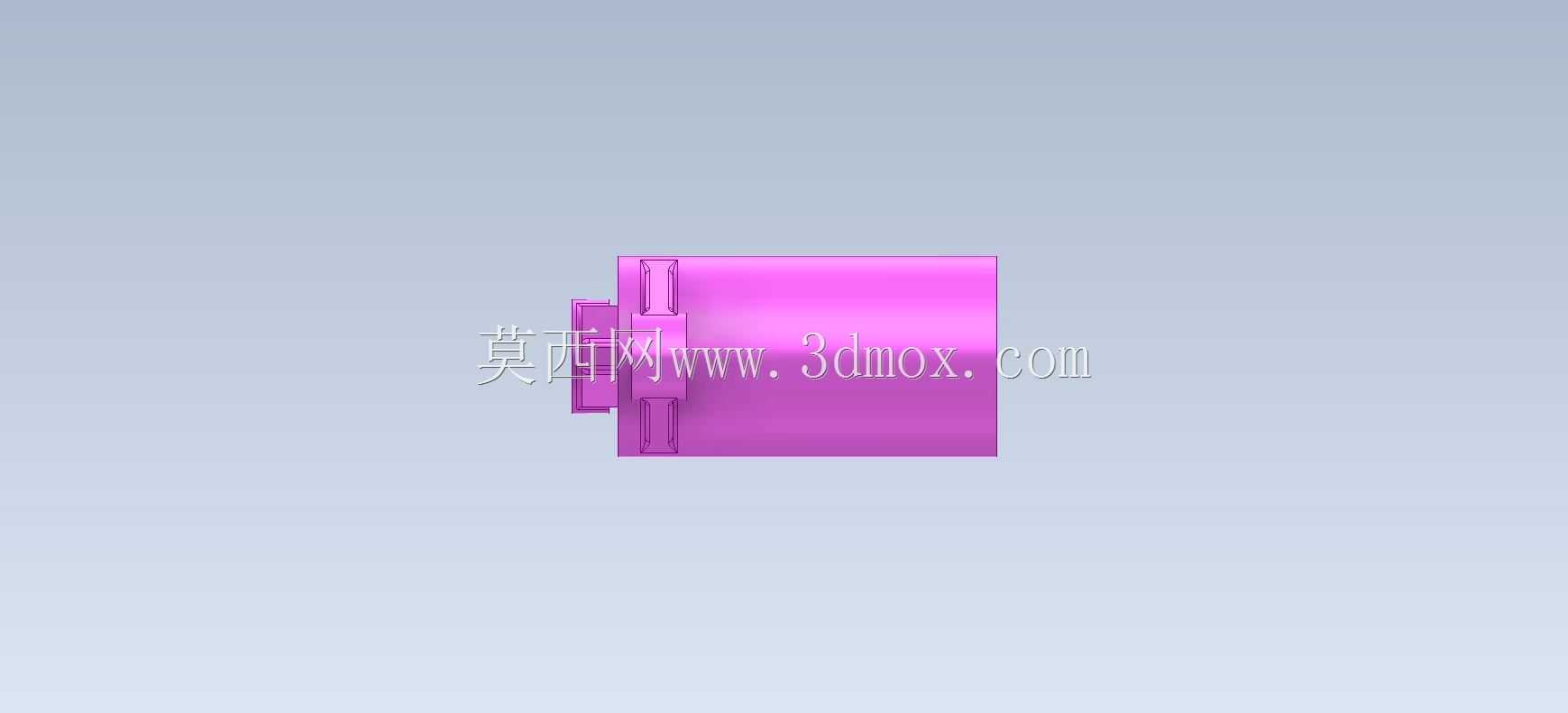

　　零件的整体外轮廓尺寸需要适配安装空间的预留间隙，筒身的轴向长度不能超出周边运动部件的运动包络，避免设备运行时出现碰撞干涉；耳片的外侧间距要匹配机架安装面的宽度，安装孔的孔径要对应所选铰接销或者螺栓的公称直径，孔口位置做了小尺寸的倒角，既方便安装时的导向对位，也能去除加工后的毛刺避免划伤安装人员。建模过程中需要注意拔模斜度的设置，如果是采用铸造工艺生产毛坯，筒腔内壁与耳片外侧都要设置合理的拔模角度，减少后续机加工的余量；如果是采用棒料直接机加工，就要考虑刀具的进刀退刀空间，尤其是筒腔内部的台阶位置，要预留刀具的越程槽。这类零件的材质一般根据使用工况选择，常规无腐蚀环境下用普通碳钢做表面喷塑处理就能满足需求，如果是有轻度腐蚀的工况，

　　可以选择铝合金或者不锈钢材质，对应的壁厚尺寸要根据材料的屈服强度做适当调整，铝合金材质的话壁厚要比碳钢件厚20%左右，保证整体结构的刚性。实际装配时，双耳位置一般会配套铜套或者自润滑轴承，减少铰接转动时的磨损，维护时只需要定期在铰接位置补充润滑脂，就能保证长期运行的稳定性，筒腔位置如果是穿接传动轴，还要在筒腔端部设置防尘密封圈，避免外界的粉尘碎屑进入配合面加剧磨损。
