带弧形拨叉的法兰式连接传动构件

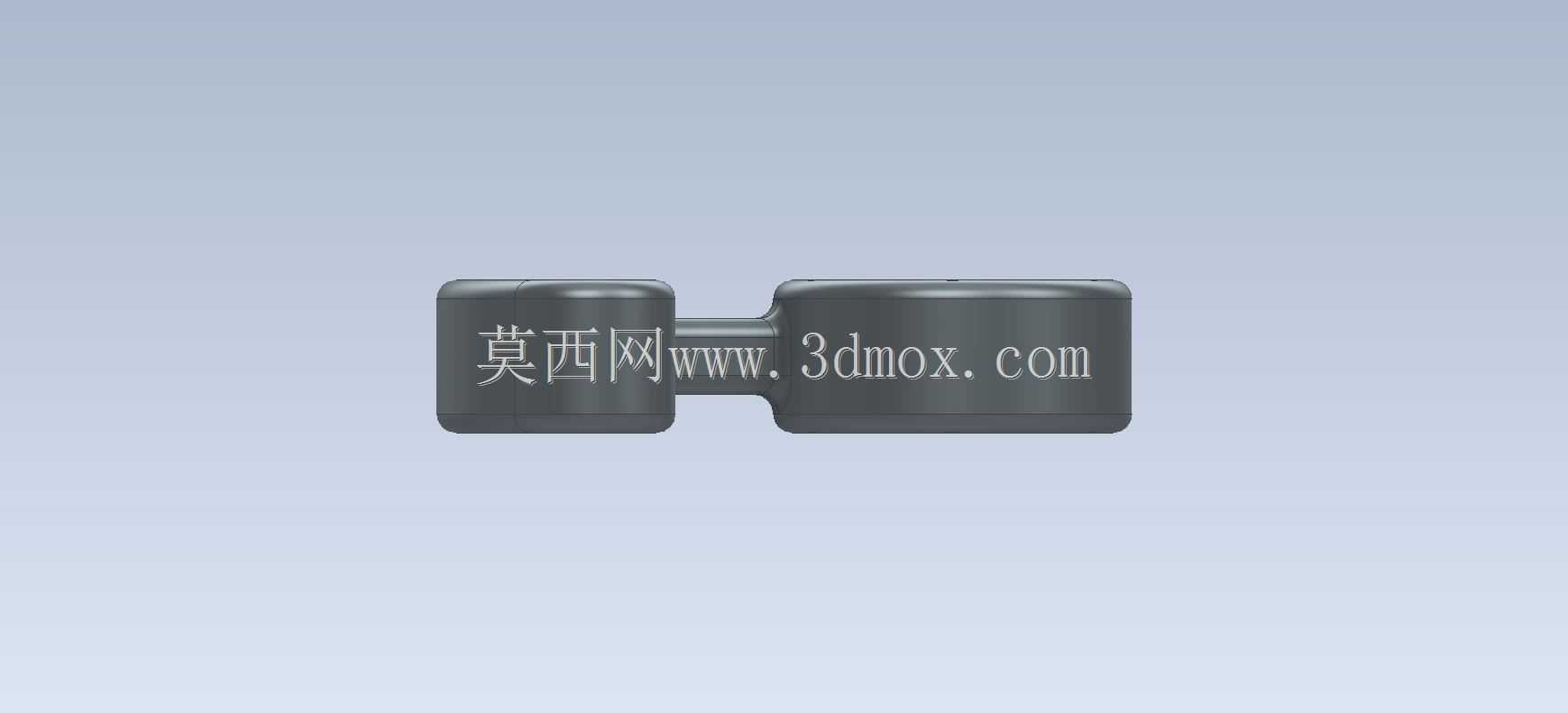

　　这个带弧形拨叉的法兰式连接构件，在轻工自动化输送线、小型工装夹具的工位切换机构里十分常见，很多做半自动装配工位的结构工程师都接触过类似结构，它的核心作用是把转轴的回转动力，通过弧形拨叉的槽口带动配套的销轴做定角度摆动，实现工位上的挡料、分料或者压头的抬升动作，不需要额外做连杆铰接，结构紧凑度比普通的连杆摆臂高不少，在安装空间局促的小型设备上优势很明显。

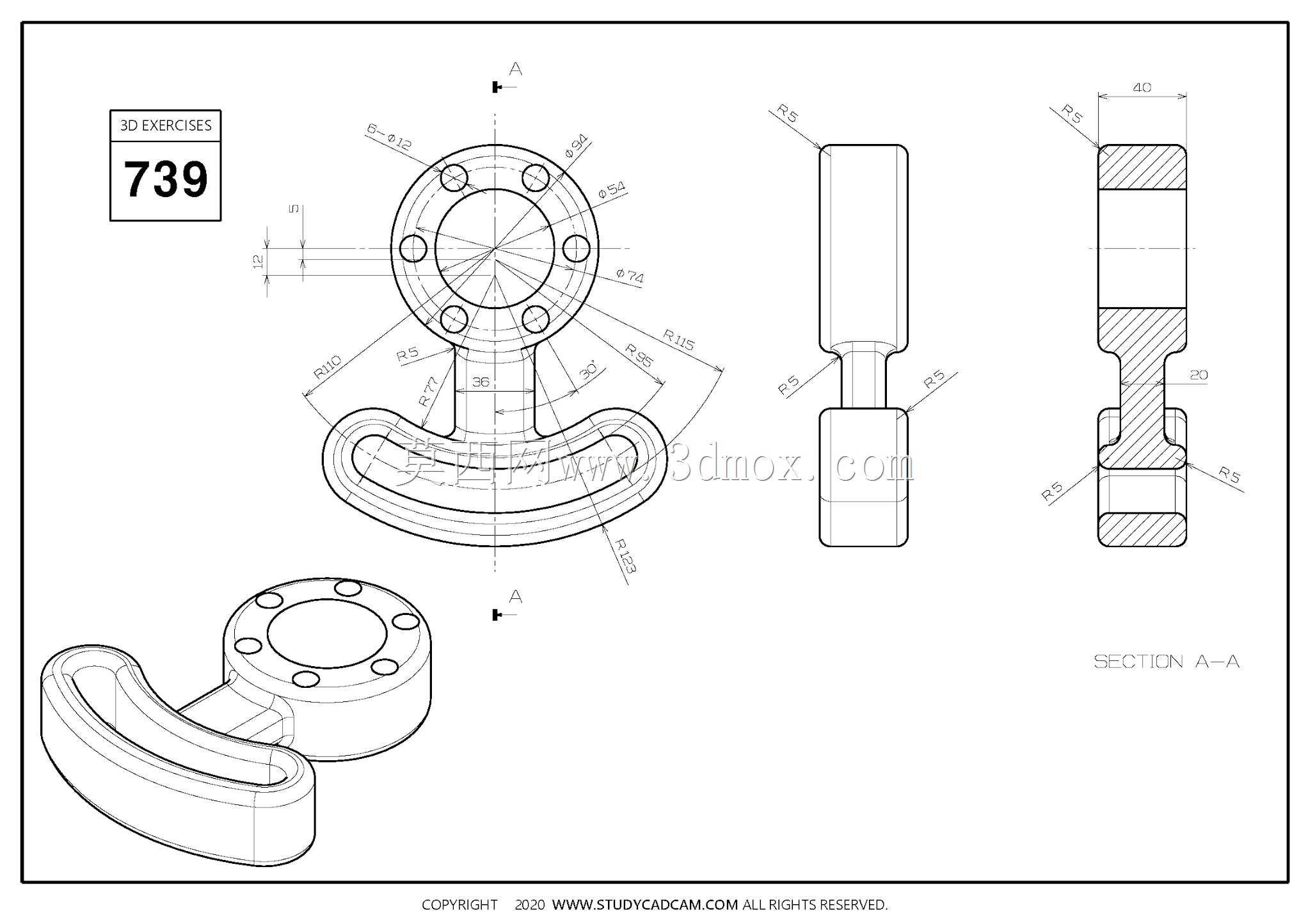

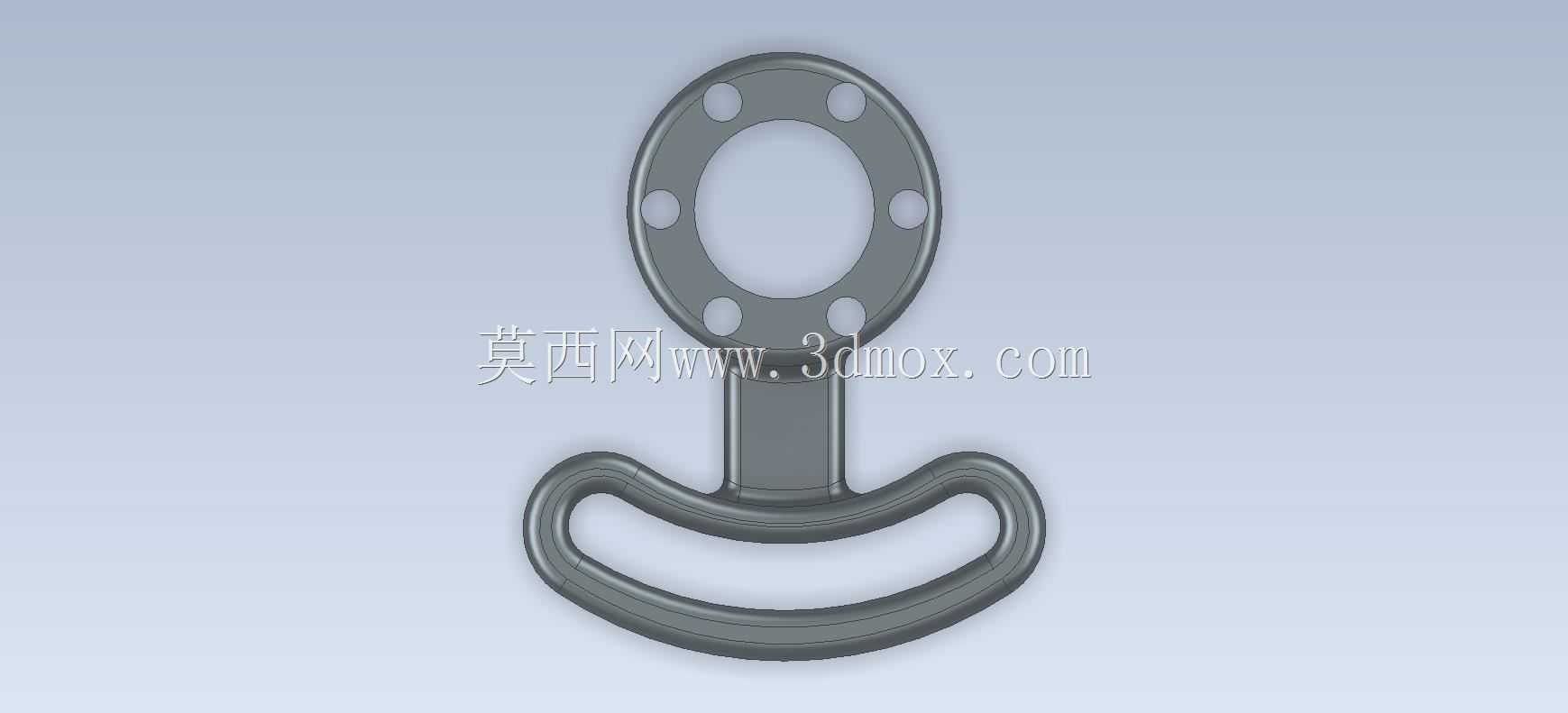

　　先看安装边界部分，构件的主体是带均匀安装孔的圆筒法兰段，法兰端面上一共开了6个等距分布的通孔，孔位的分度圆和法兰外圆保持同轴，安装时可以直接穿螺栓固定在配套的转轴端面上，不需要额外做定位销孔，靠6个螺栓的预紧力就能传递额定扭矩，适合转速不高、冲击载荷小的间歇摆动工况。圆筒段的内孔是光孔设计，公差一般取H7级别，既可以直接套在光轴上做间隙配合，也可以根据实际需求加装铜套或者直线轴承，适配不同的滑动摩擦工况，圆筒段的轴向长度刚好覆盖常规转轴的轴端配合长度，不会出现轴端突出干涉或者配合长度不足打滑的问题。

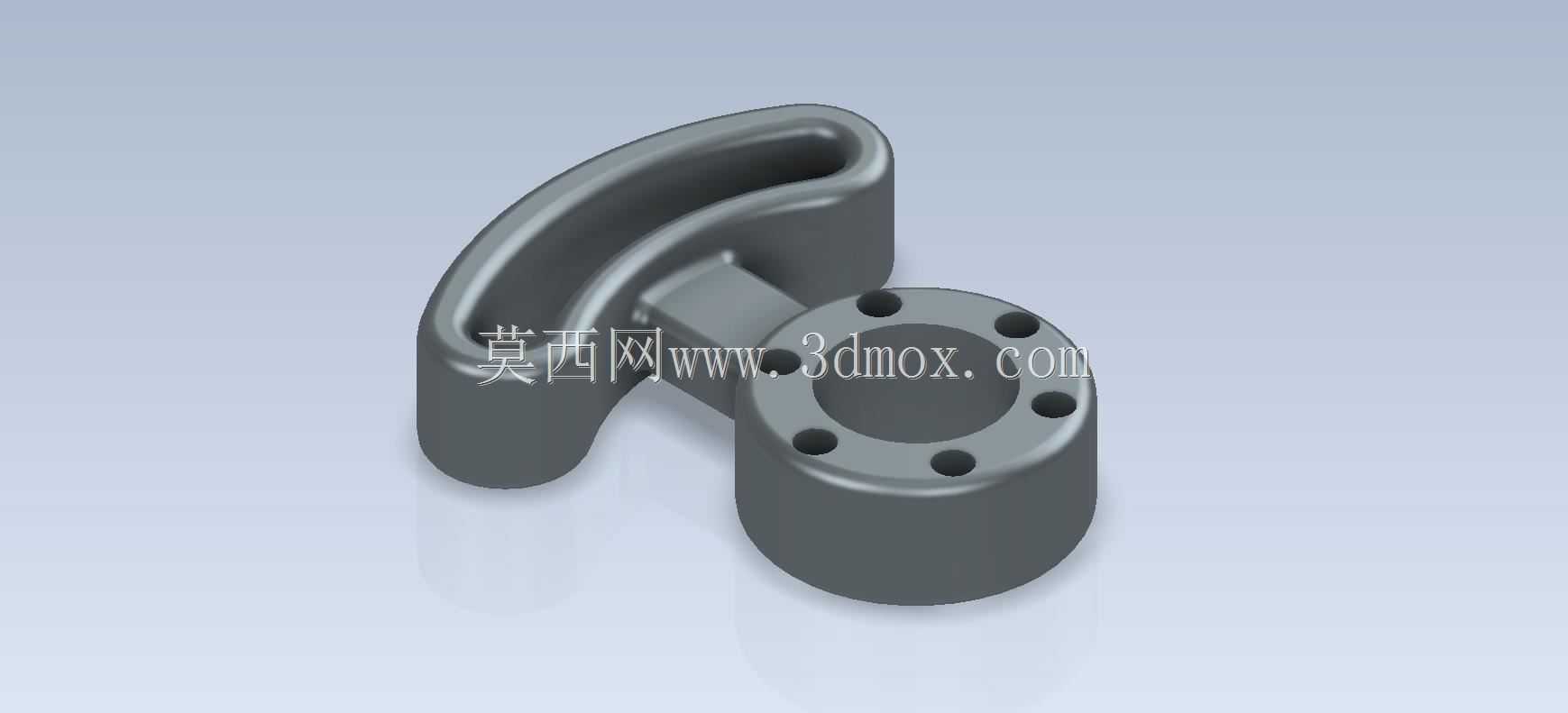

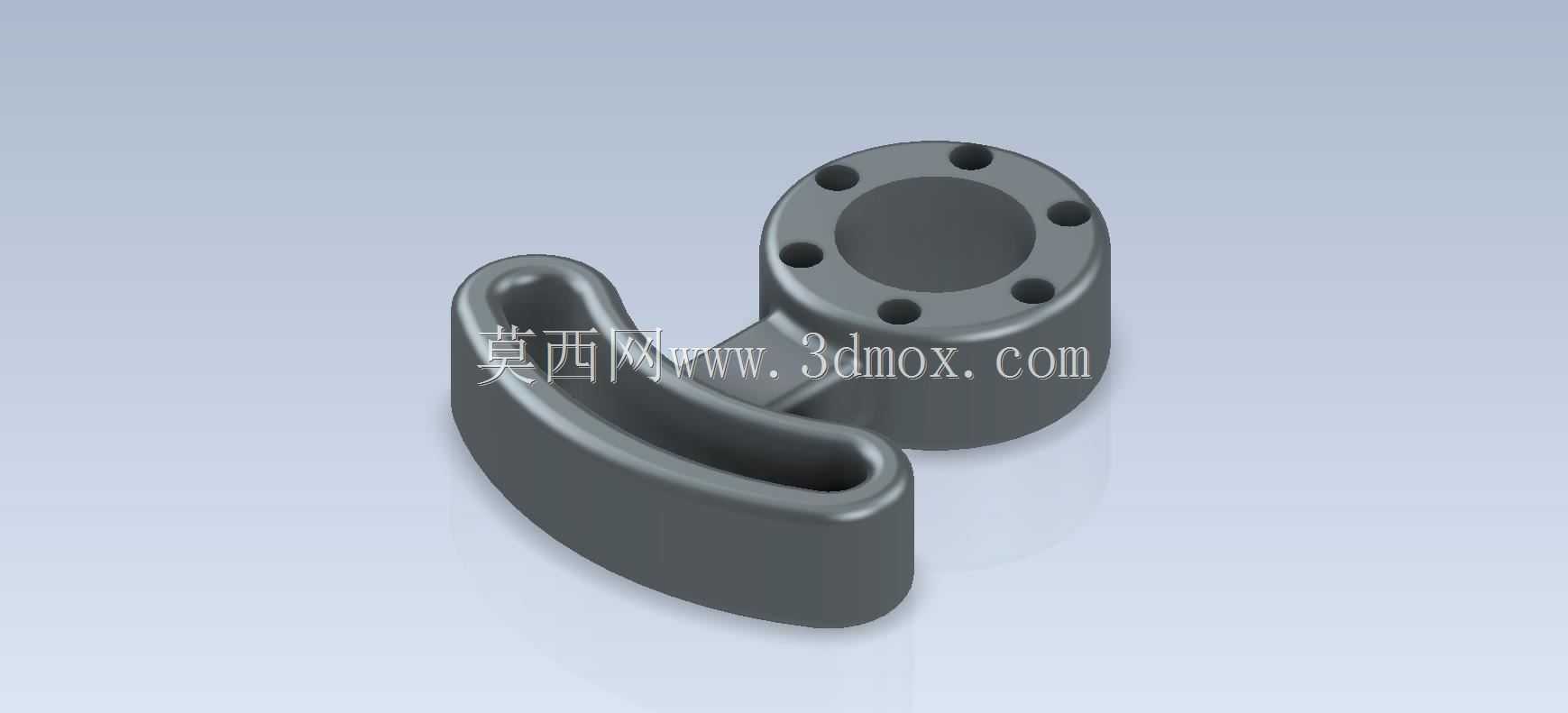

　　和法兰段连为一体的弧形拨叉部分，是整个构件的功能核心，拨叉的弧形槽是等半径的内凹圆弧结构，槽的宽度和配套传动销轴的直径保持小间隙配合，间隙量控制在0.1-0.2mm之间，既保证销轴在槽内滑动顺畅不卡滞，又不会因为间隙过大出现传动空程，影响工位切换的定位精度。拨叉的外侧是光滑的圆弧过渡面，内侧槽口的两个棱边都做了R0.5的倒角处理，避免长期滑动摩擦刮伤销轴表面，也能减少装配时的对位难度。拨叉的壁厚和法兰段的壁厚保持一致，整体受力均匀，不会出现拨叉根部应力集中断裂的问题，做有限元受力分析的时候，这个根部位置的应力值远低于材料的许用应力，常规45号钢调质处理就能满足使用强度要求，不需要额外做加强筋。

　　从设计思路上来说，这个构件采用一体化铣削成型的工艺方案，不需要焊接或者拼接，加工时先车削出法兰圆筒的内外圆和端面，再用加工中心铣出弧形拨叉的轮廓和槽口，最后钻孔倒角就能完成加工，工序少，装夹次数少，加工精度容易保证，适合小批量加工或者作为CAD建模练习的典型案例，能同时锻炼回转体建模、扫掠、阵列孔、倒角倒圆这些常用的建模指令，也能帮助初学者理解机械传动里的摆动拨叉机构的运动原理。

　　实际应用的时候要注意，这个构件的拨叉摆动角度是固定的，由弧形槽的圆心角决定，选型或者建模的时候要提前算好配套销轴的运动行程，避免槽的长度不够导致机构卡死，另外法兰端的安装螺栓要对角拧紧，保证法兰端面和转轴端面完全贴合，不然转动的时候会出现偏摆，加剧拨叉槽和销轴的磨损。如果是用在有粉尘或者切削液的工况里，可以在拨叉槽的表面做淬火处理，提高表面硬度，延长使用寿命，也可以在槽内加装石墨铜套，减少日常维护的润滑频次。

　　很多刚入行的结构工程师在做类似拨叉结构的时候，容易忽略拨叉根部的圆角过渡，直接做直角连接，实际受力的时候很容易在根部产生裂纹，这个构件的拨叉和法兰连接位置做了足够大的过渡圆角，分散了应力集中点，这点是很符合工程实际设计规范的。另外拨叉的端部做了圆弧收头，没有尖锐的棱角，既避免装配的时候划伤操作人员，也不会在运动过程中勾到周边的管线或者其他零件，细节处理很到位。
