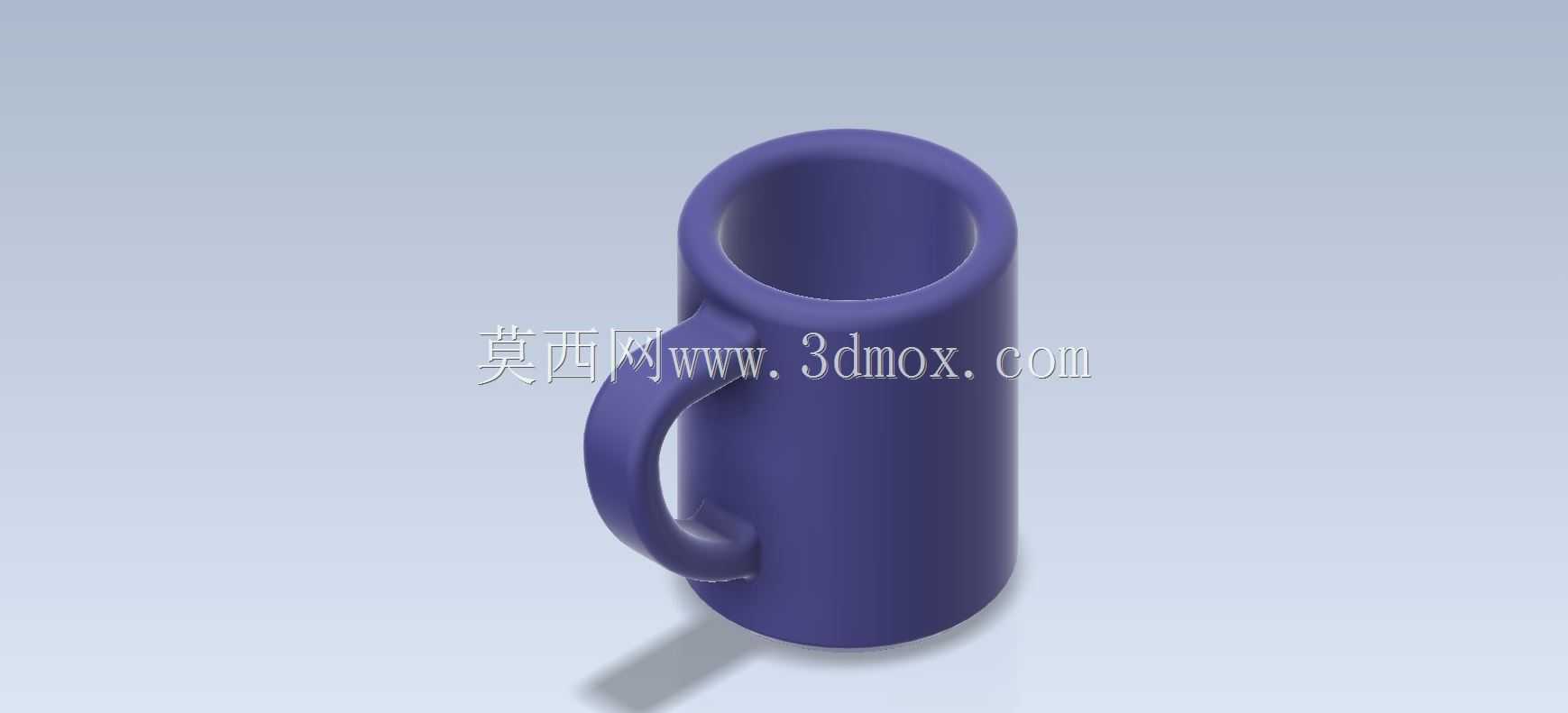

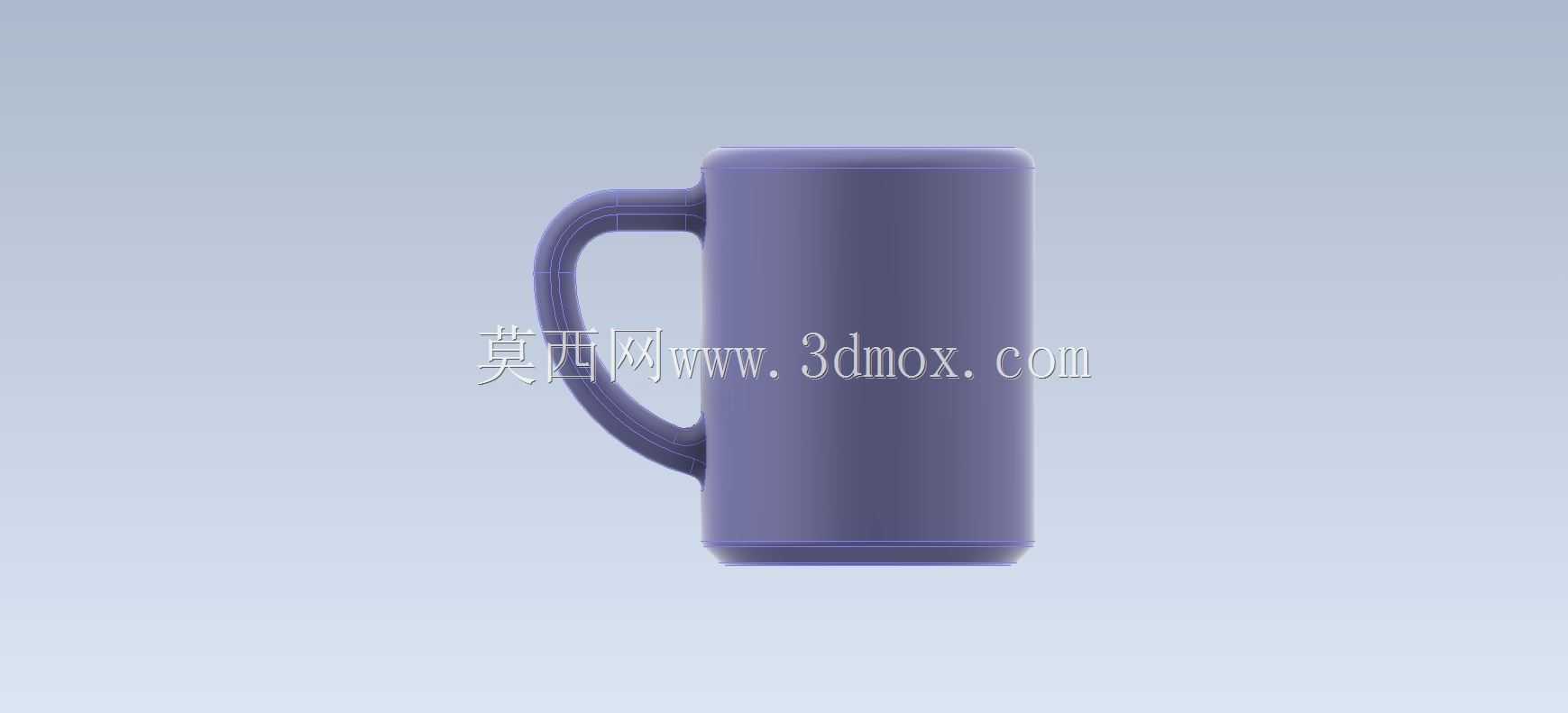

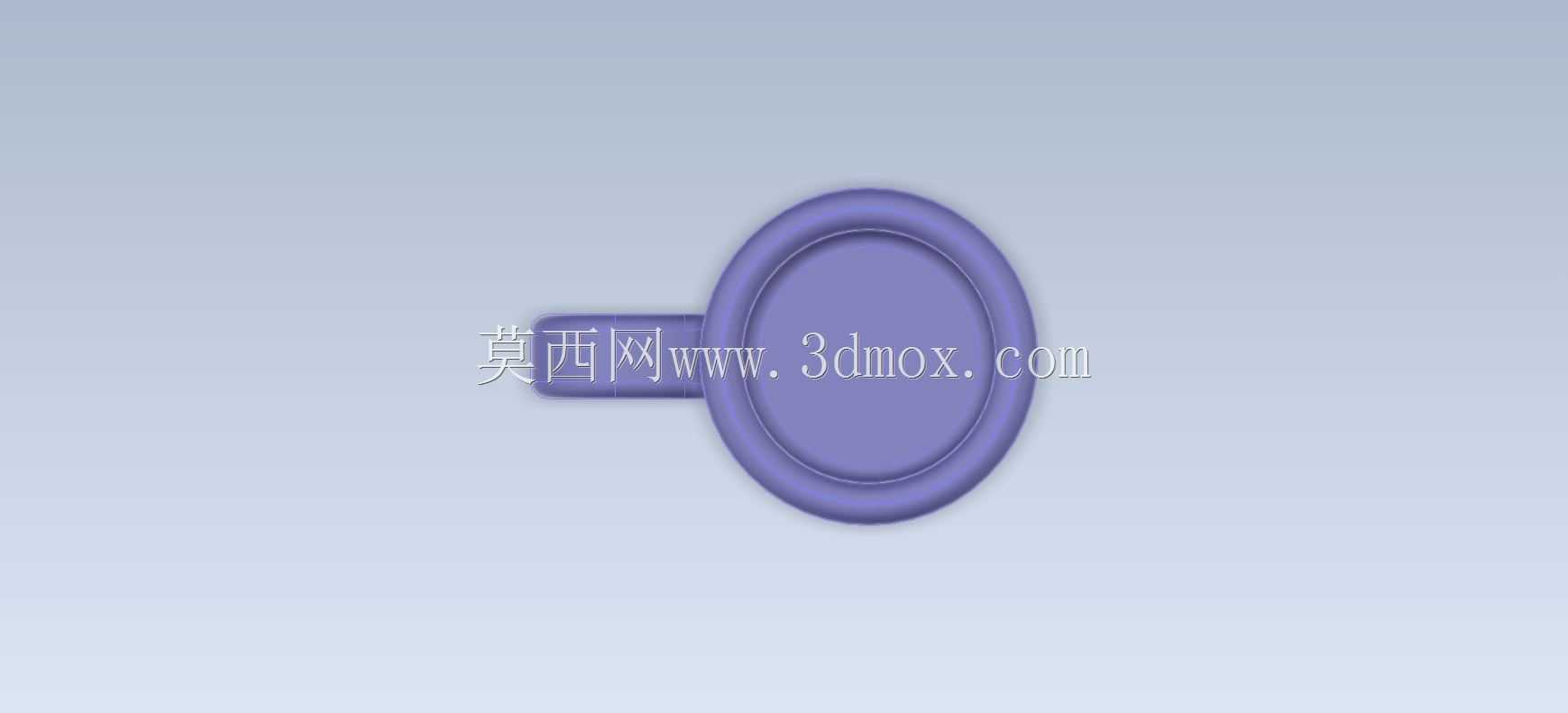

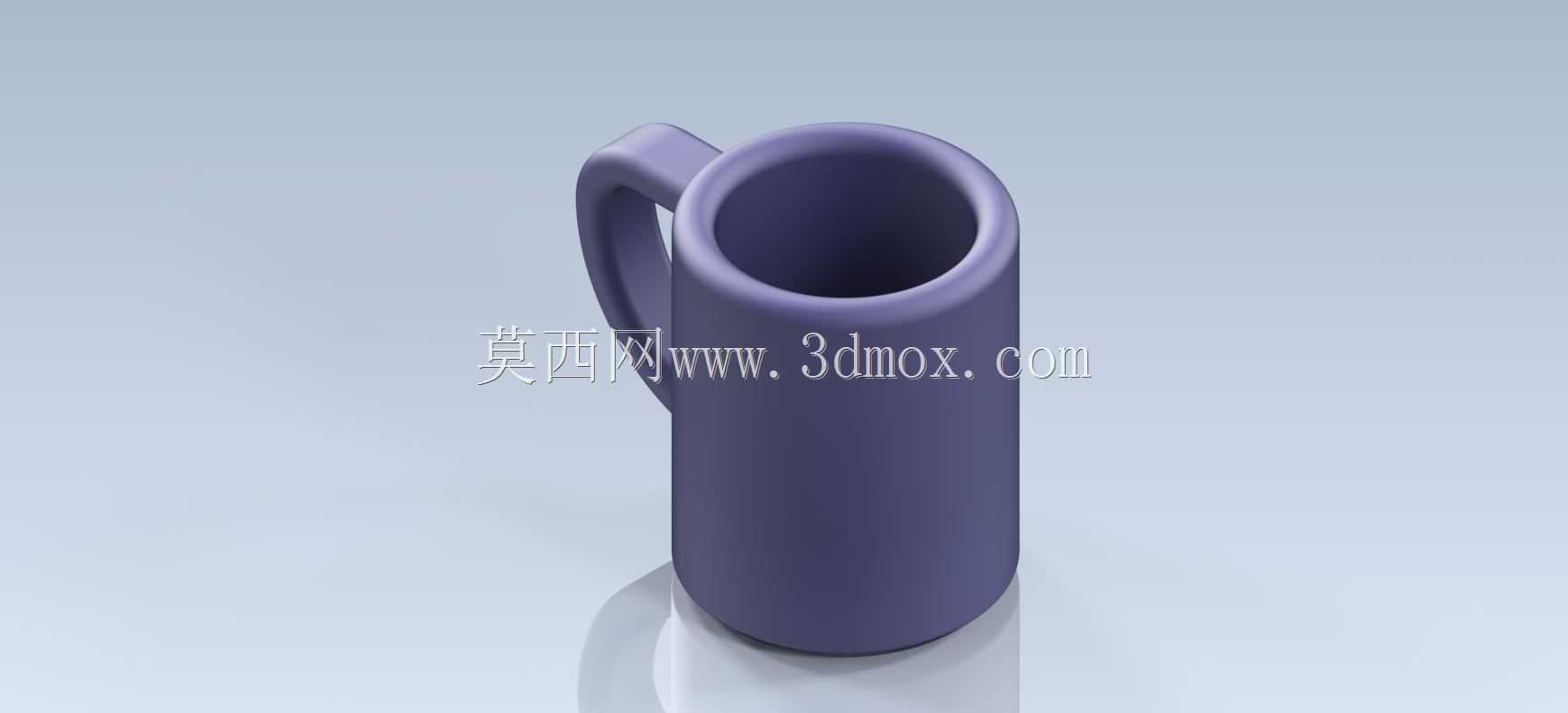

带把手直筒马克杯三维结构建模练习作品

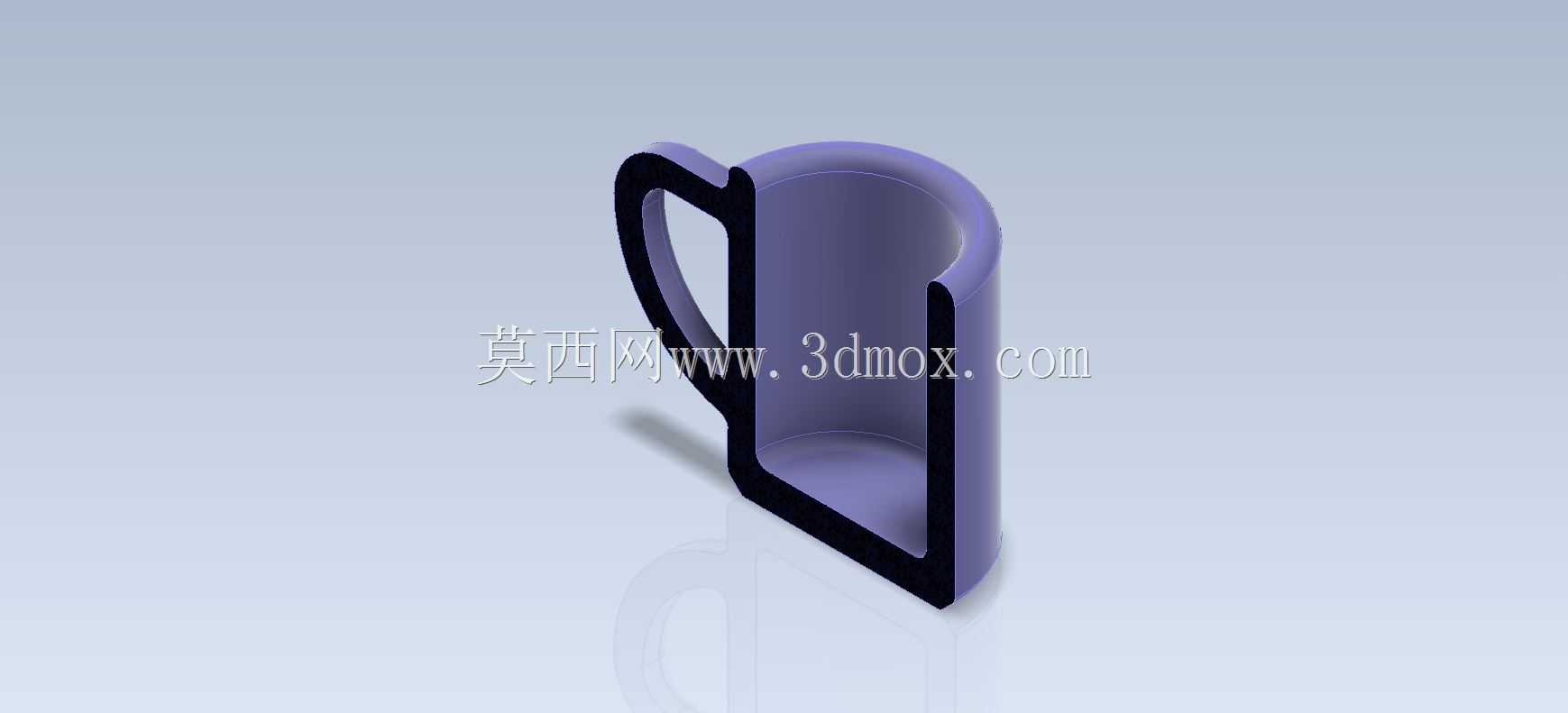

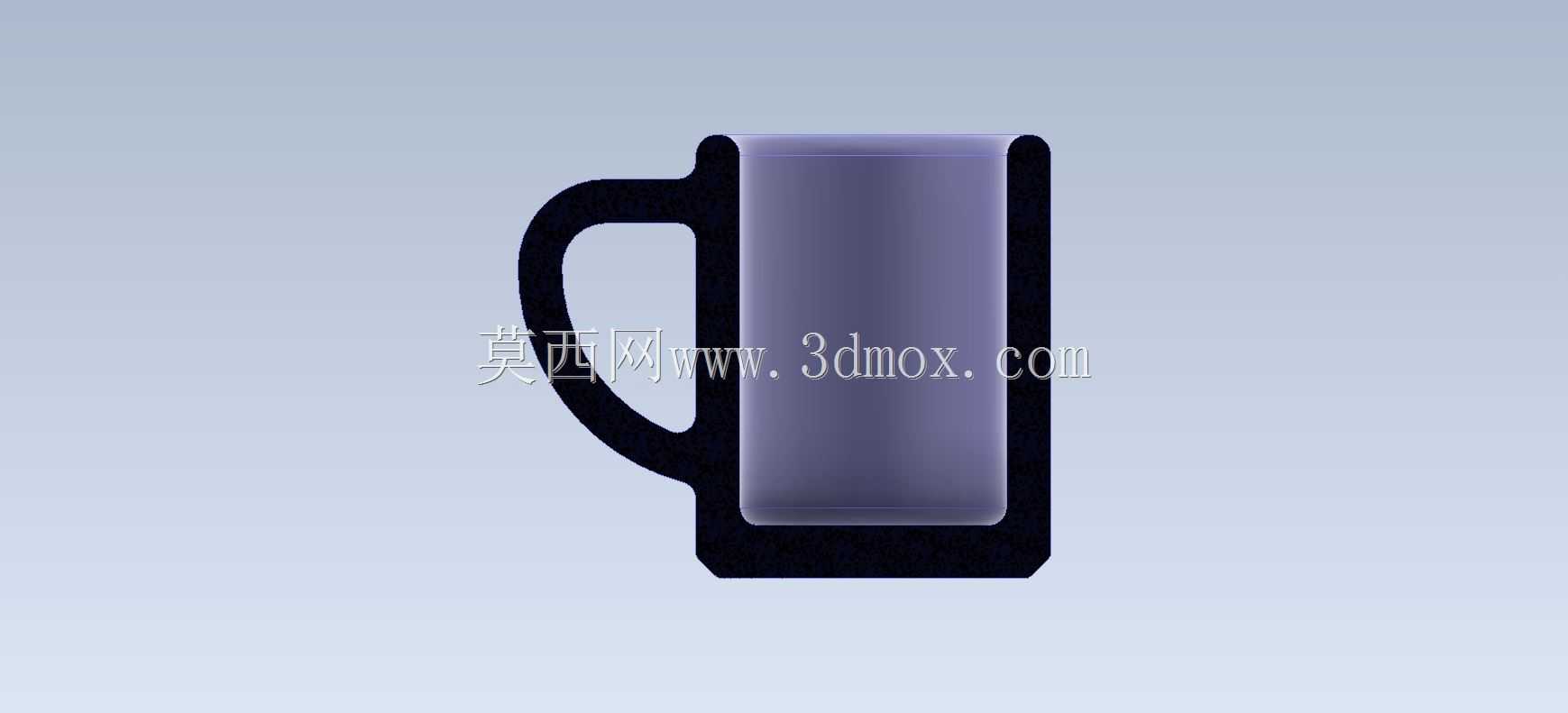

　　日常使用的直筒带柄马克杯，看似结构简单，实则是三维建模入门阶段练习曲面过渡、壁厚控制、实体布尔运算的典型载体，很多初学者在掌握基础拉伸、旋转命令后，都会选择这类日常容器作为进阶练习对象，核心原因是其结构既包含规则回转体特征，又包含自由曲面的把手过渡结构，能覆盖多数基础建模命令的应用场景。从实际使用场景来看，这类马克杯广泛应用于办公、家居场景，用来盛装热饮、常温饮品，设计时首先要考虑的是握持手感与盛装容量的平衡，直筒杯身的回转结构加工难度低，不管是陶瓷烧制还是塑料注塑，都能实现较高的成型良率，杯身的壁厚均匀性是设计核心，过薄会导致结构强度不足，盛装热饮时容易烫手，过厚则会增加材料成本，同时提升整体重量，长时间握持易产生疲劳感。

　　设计过程中，杯身部分优先采用旋转凸台命令生成基础实体，再通过抽壳命令预留均匀壁厚，杯口位置需要做微小的圆角过渡，一方面避免锐边划伤使用者唇部，另一方面在注塑或陶瓷烧制过程中，能减少应力集中导致的开裂风险。杯底部分需要设计微小的内凹结构，避免杯底平面与放置台面完全贴合形成真空，导致杯子拿起时产生吸附力，同时内凹结构也能规避放置台面不平时的晃动问题。把手部分的设计是整个建模的难点，首先要确定把手与杯身的两个连接点位，上部连接点通常设置在杯口下方15-20mm位置，下部连接点设置在杯身总高度三分之一偏上的位置，这个点位布局符合人手握持时的自然弯曲角度，握持时手指能自然穿过把手与杯身的间隙，不会出现卡手或者握持不稳的问题。

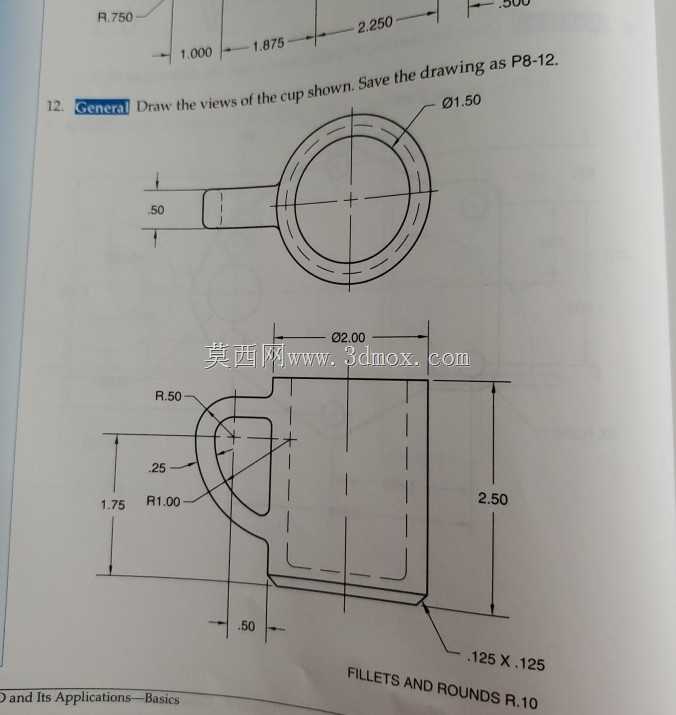

　　把手的截面通常采用圆形或者椭圆形，椭圆形截面更贴合手指的接触弧度，长时间握持的舒适度更高，把手与杯身的连接位置需要做渐变的圆角过渡，不能出现直角衔接，一方面是为了提升结构强度，避免连接处受外力断裂，另一方面是为了方便后续的表面处理，比如陶瓷施釉、塑料注塑时的脱模，不会出现积料或者釉面不均的问题。从尺寸边界来看，常规这类马克杯的总高度控制在100-120mm之间，杯身外径在70-85mm区间，壁厚控制在2-3mm，把手与杯身的间隙要保证能容纳成年人四根手指的宽度，也就是净空不小于35mm，把手自身的截面直径控制在8-12mm，过细会导致握持时压强过大手感硌手，过粗则会让手指无法完全环绕把手，握持稳定性下降。建模过程中，

　　把手的路径绘制需要贴合人手握持的自然弧度，不能出现生硬的折弯，路径的曲率变化要均匀，避免出现曲率突变导致的曲面不光顺问题，扫描生成把手实体后，需要通过合并命令将把手与杯身实体整合为一个整体，再对衔接位置做圆角处理，圆角半径要从衔接位置向把手方向、杯身方向做渐变过渡，保证曲面的连续性。这类练习模型虽然不涉及复杂的装配关系，但能帮助建模者建立基础的工程设计思维，比如设计时要兼顾使用体验、加工工艺、结构强度三者的平衡，而不是单纯追求外形的还原，很多初学者在练习时容易忽略壁厚均匀性、过渡圆角、杯底内凹这些细节，做出来的模型外观相似，但实际无法用于生产加工，甚至不符合日常使用的基本需求。另外，杯身的内壁底部也需要做微小的圆角过渡，避免直角位置残留饮品污渍，方便日常清洗，杯口的外翻边设计也是常见的细节处理，微小的外翻边能让饮品倾倒时水流更集中，不会出现沿杯壁下流的问题。在建模练习时，还可以尝试不同的把手造型、杯身比例，验证不同参数下的握持手感与结构强度，比如调整把手的弯曲弧度、连接点位的高低，观察这些参数变化对使用体验的影响，通过这类简单模型的反复练习，能快速掌握曲面建模的基础逻辑，为后续复杂结构零件的建模打下扎实基础。
