带凸台多孔连接法兰盘结构设计

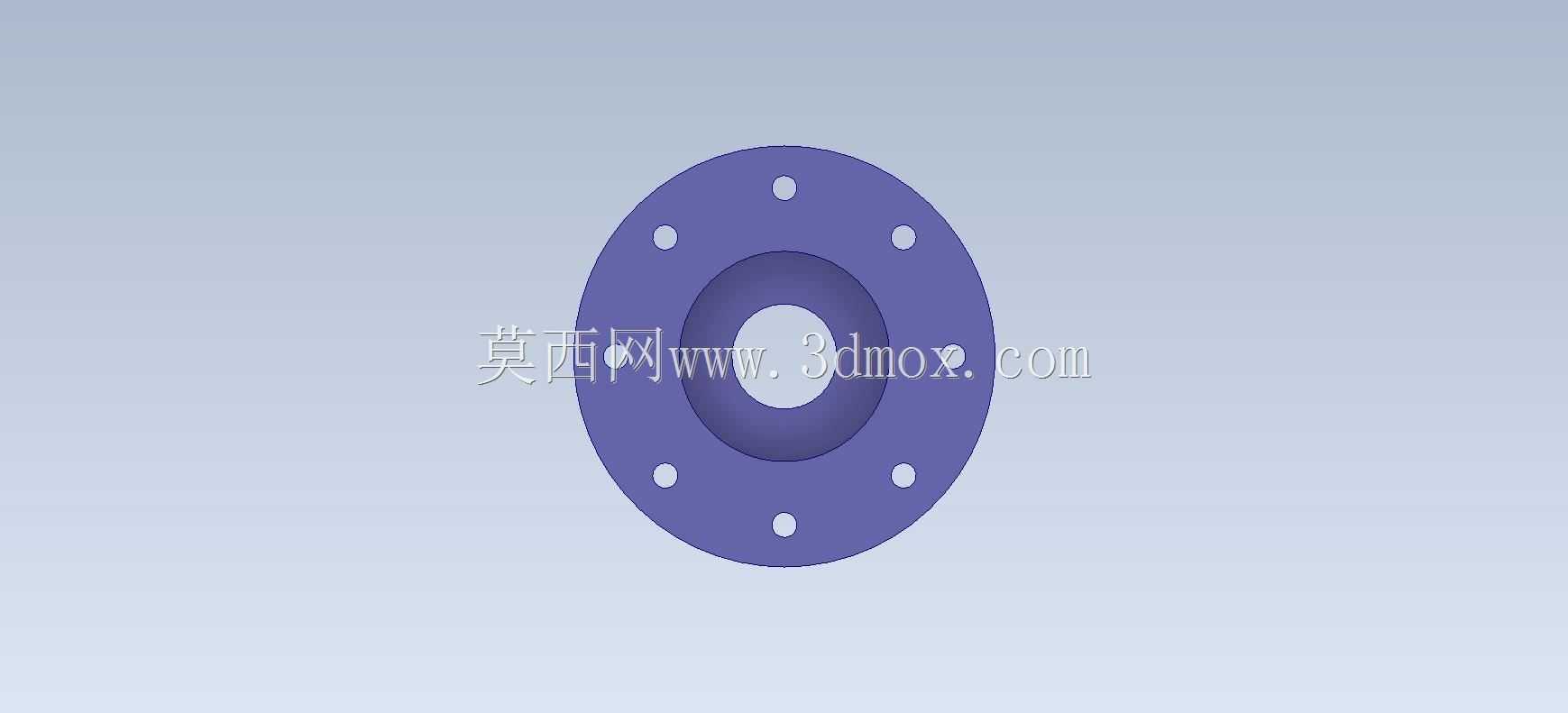

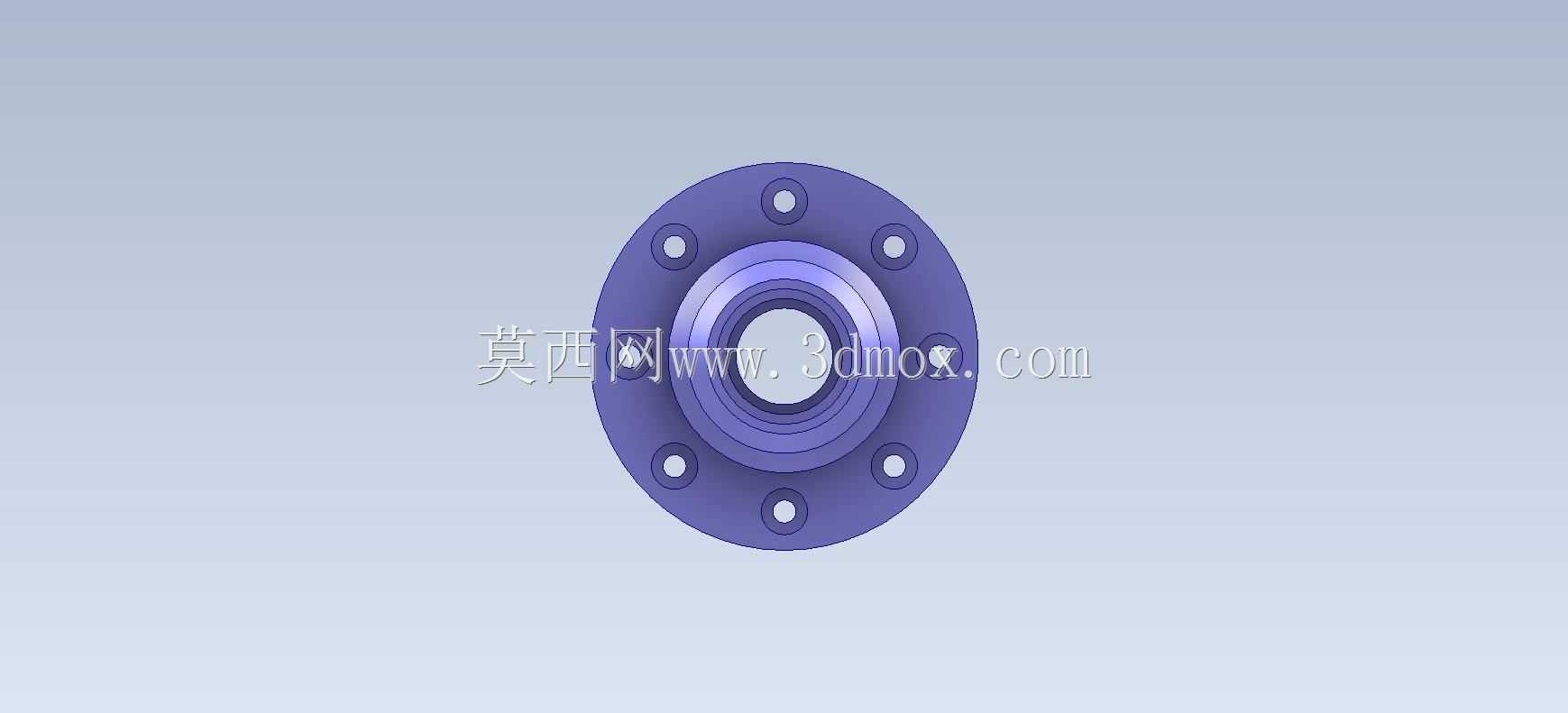

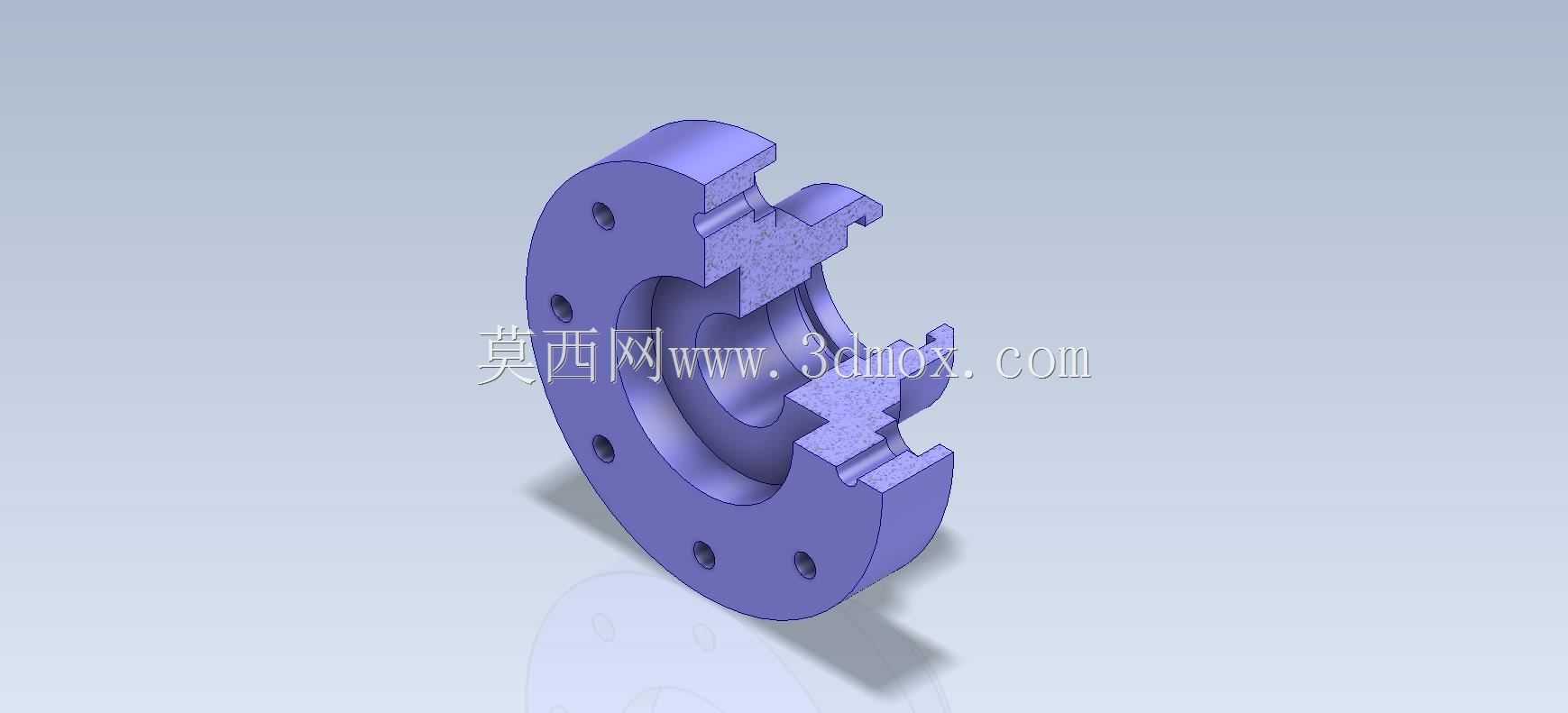

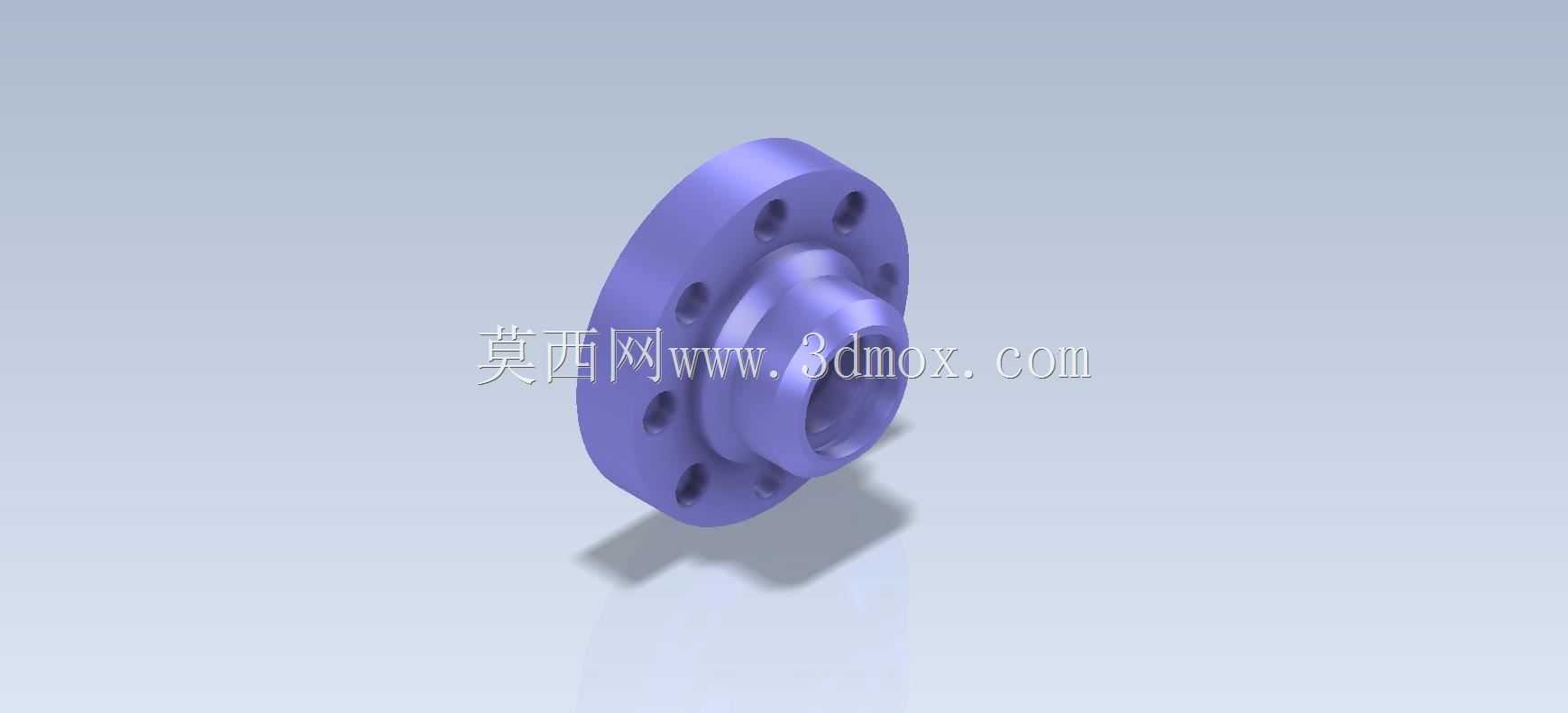

　　在流体输送管路、液压动力单元、小型减速机输出端以及试验台架的管路对接场景中，这类带单侧凸台的多孔法兰是应用频次极高的对接零件，区别于普通平焊法兰的对称结构，单侧延伸的凸台结构主要承担定位止口的作用，在装配时可以直接嵌入对接部件的对应凹槽内，无需反复调整同轴度，能大幅降低现场装配的找正时间，尤其适合小空间内的管路快装、模块化设备的单元拼接场景。从结构设计逻辑来看，该零件的主体为圆盘式基体，沿圆周方向均匀分布8个通孔，这些孔为螺栓穿装孔，孔径设计略大于配套螺栓的公称直径，预留的间隙可以抵消对接面少量的形位公差偏差，避免装配时螺栓卡滞；单侧延伸的凸台外径与对接件的止口内径采用间隙配合，配合公差控制在H7/h6区间，既保证装配时的顺畅度，

　　又能限制对接后的径向窜动，避免管路运行过程中因振动产生的对接错位。设计这类零件时，首先要确定核心的通径尺寸，也就是法兰中心的内孔直径，这个尺寸需要和对接的管路内径、传动轴外径保持匹配，保证介质输送或者轴件穿装时没有干涉；其次是螺栓孔的分布圆直径，这个参数需要和配对法兰的孔位完全对应，孔数的选择要结合公称压力来定，低压工况下6孔即可满足密封压紧力要求，中压工况下采用8孔布局可以让压紧力分布更均匀，减少密封垫片的局部压溃风险。凸台的轴向长度需要根据对接止口的深度来确定，通常凸台伸入止口的长度控制在3-5mm，过长会增加加工时的材料去除量，过短则起不到径向定位的作用，凸台的根部需要设计R1-R2的过渡圆角，避免应力集中，因为在设备启停、

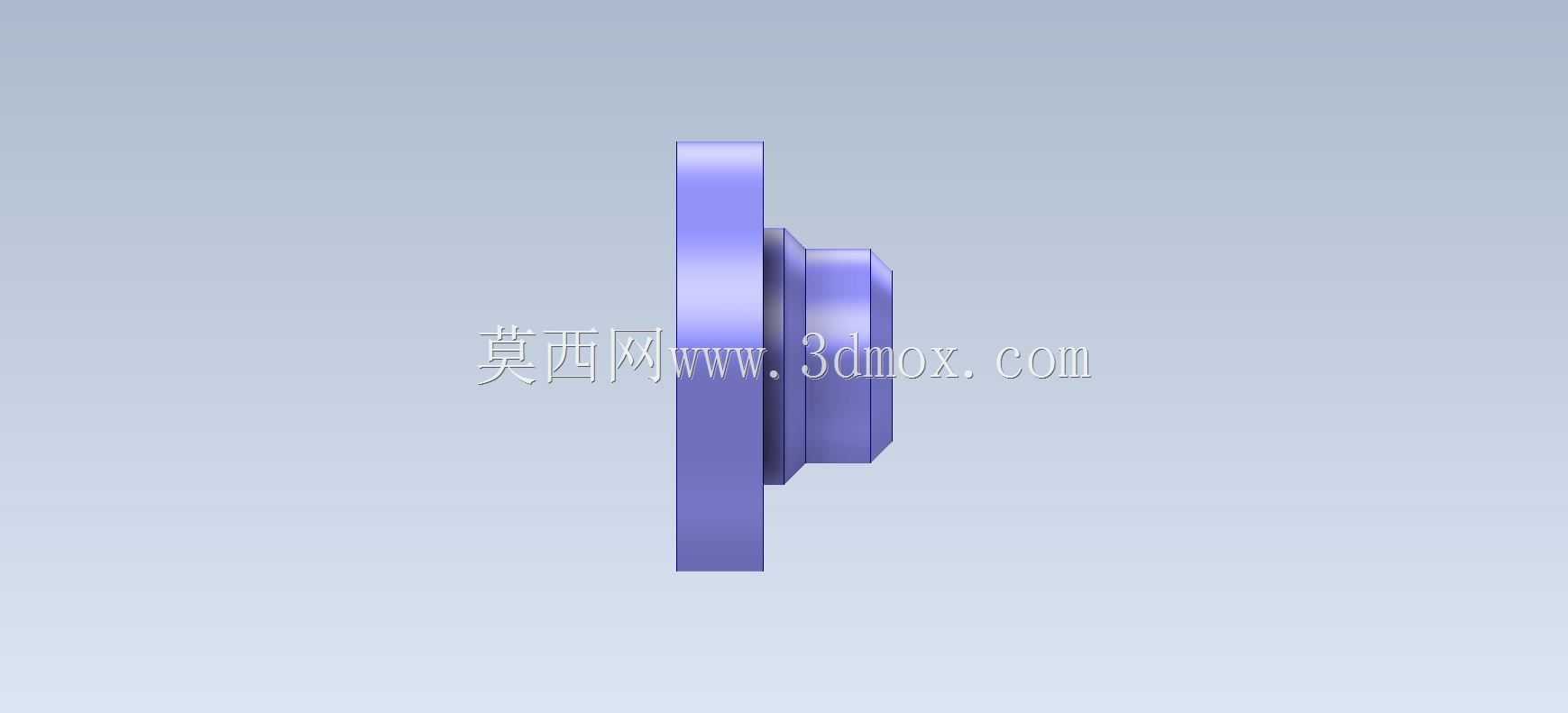

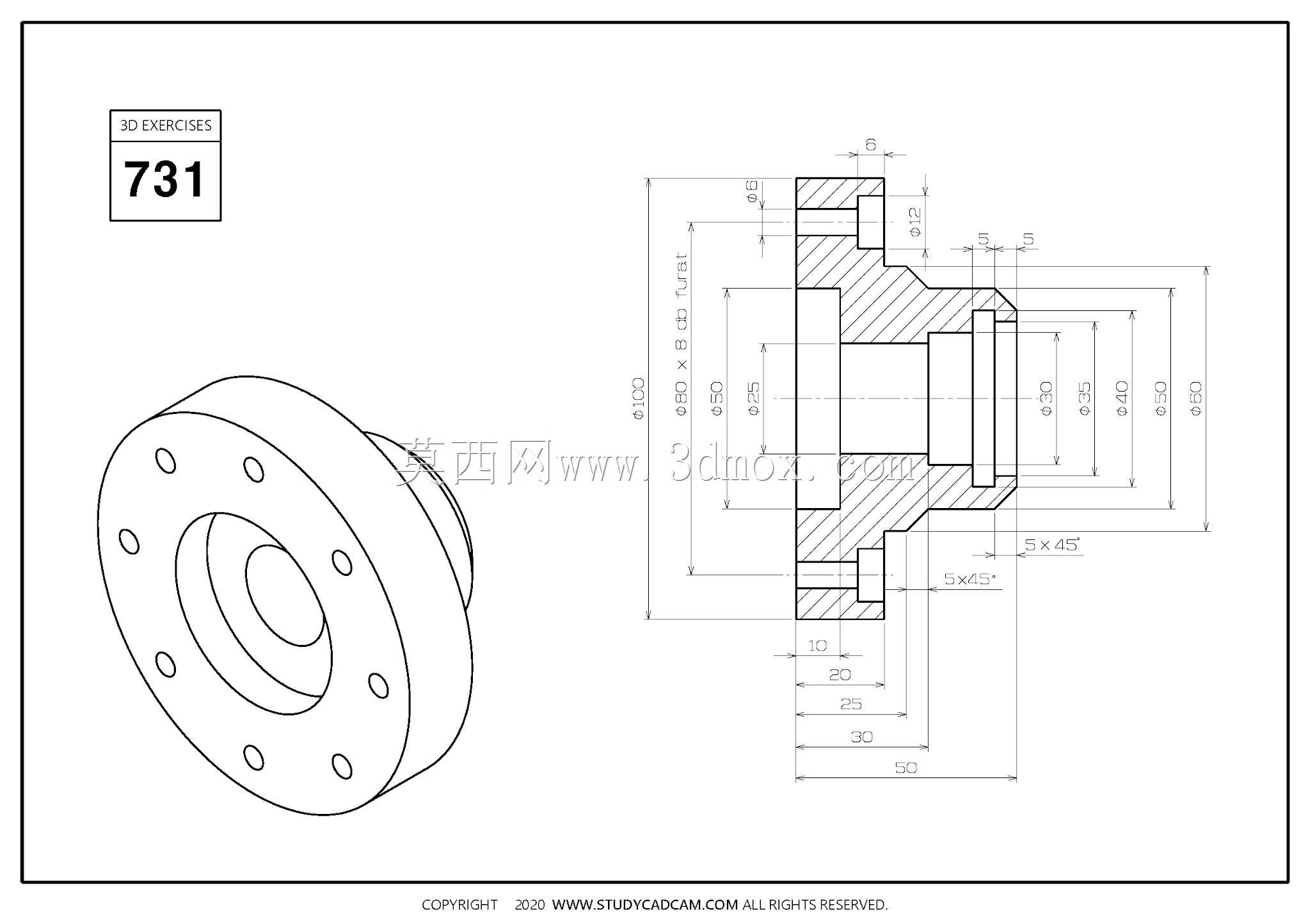

　　管路压力波动时，凸台根部是应力集中的高发区域，直角结构很容易在交变载荷下产生疲劳裂纹。从安装边界来看，这类法兰的轴向总长度由圆盘基体厚度加凸台长度组成，圆盘基体的厚度需要满足螺栓预紧力下的刚度要求，避免螺栓拧紧后法兰产生翘曲变形，导致密封面泄漏；外圆直径需要比螺栓孔分布圆直径大出足够的尺寸，保证螺栓孔外侧有足够的实体宽度，避免拧紧螺栓时孔边开裂。实际建模过程中，需要先绘制中心轴线作为基准，先完成旋转特征生成基体和凸台的基本轮廓，再通过圆周阵列生成所有螺栓通孔，最后对所有锐边进行倒角处理，外圆锐边做C1倒角，内孔和凸台端面的锐边做C0.5倒角，既去除加工毛刺，也避免装配时划伤操作人员或者密封垫片。这类零件的加工通常采用圆钢下料，

　　先车削完成内外圆、端面、凸台的加工，再通过钻床或者加工中心完成螺栓孔的钻削，批量生产时可以采用钻模来保证孔位的位置度，减少划线找正的辅助时间。在实际应用中，这类法兰的密封面位于圆盘基体与凸台相对的另一侧端面，密封面的平面度需要控制在0.05mm以内，表面粗糙度达到Ra1.6才能保证垫片压紧后的密封效果，如果密封面存在划痕或者平面度超差，很容易在压力工况下出现渗漏问题。不同于对焊法兰的高承压特性，这种带止口凸台的法兰更多应用在中低压、需要频繁拆装的设备对接位置，比如试验台的测试管路对接、小型液压站的阀组连接、教学实训设备的模块拼接，止口结构的存在可以让非专业装配人员也能快速完成对接找正，降低对装配人员技能水平的要求。建模时需要注意螺栓孔的轴线与法兰端面的垂直度，垂直度公差要控制在0.02mm以内，否则螺栓穿装后会出现偏斜，导致预紧力分布不均，长期运行后容易出现螺栓松动的问题；另外凸台与基体的同轴度也是关键形位公差，同轴度超差会导致装配时止口无法顺利嵌入对接件，甚至出现强行装配后整根管路不同心，产生附加的径向载荷。在材料选择上，这类零件根据应用场景不同可以选用Q235普通碳钢用于无腐蚀的空气、液压油管路，或者304不锈钢用于水、弱腐蚀介质的输送场景，不同材质的法兰在建模时不需要调整结构尺寸，只需要在工程图中标注对应的材料和热处理要求即可，碳钢件加工完成后需要做发蓝处理提升防锈能力，不锈钢件则需要做表面钝化处理。
