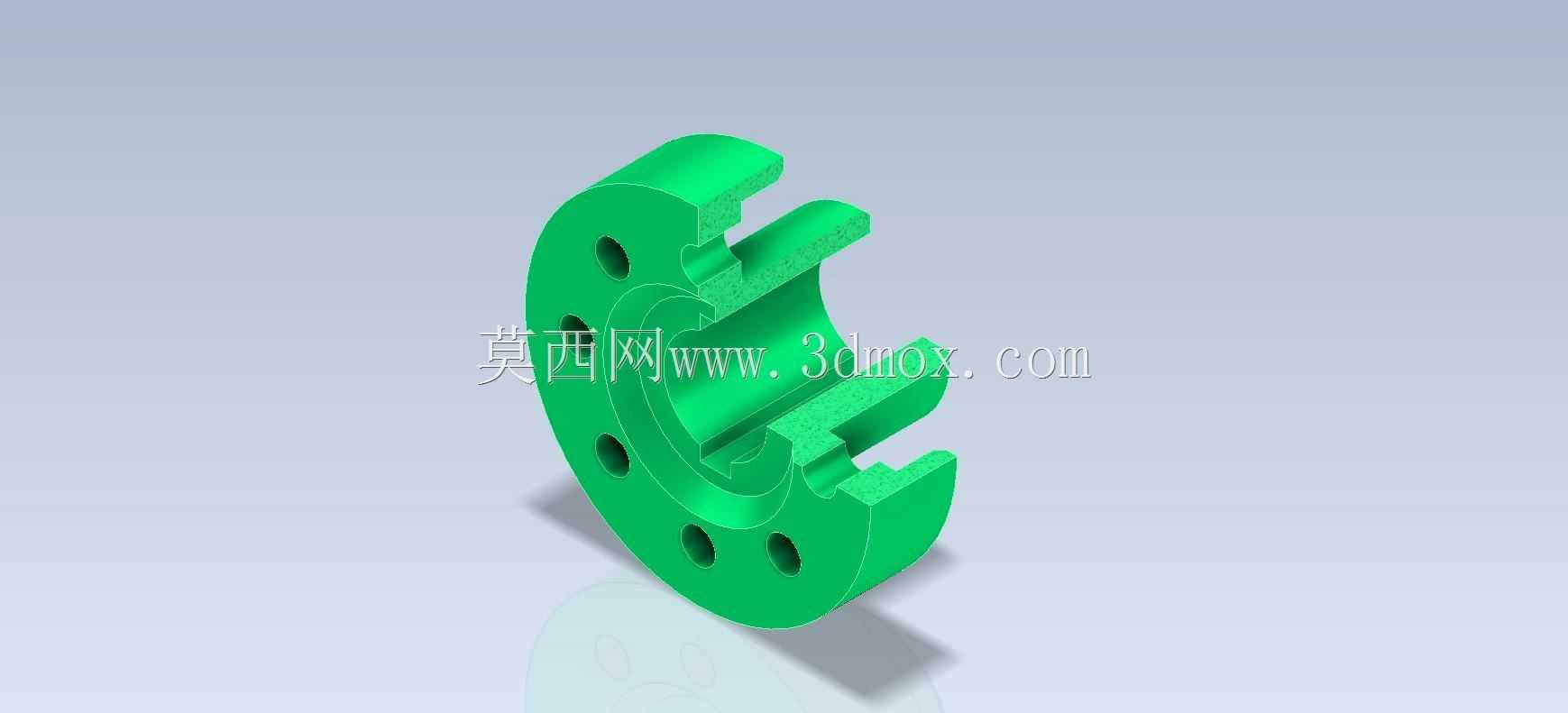

这类带周向均布安装孔的盘类法兰结构,在流体输送管路系统、动力输出轴端连接、泵阀进出口对接场景中应用极为广泛,日常做三维建模练习时选这类典型结构,能快速掌握盘类零件的草绘、阵列、特征切除等核心操作逻辑,也能帮从业者建立对法兰类零件安装边界、配合公差的具象认知。从实际工程应用来看,这类法兰的核心作用是实现两个同轴部件的刚性对接,既可以用于中低压管路的密封连接,也可用于传动轴系的端盖定位、回转部件的轴向固定,不同工况下对法兰的厚度、孔位分布、中心通孔直径的要求差异极大,建模时不能只照着轮廓画外形,得结合实际安装需求考虑每个特征的工程意义。

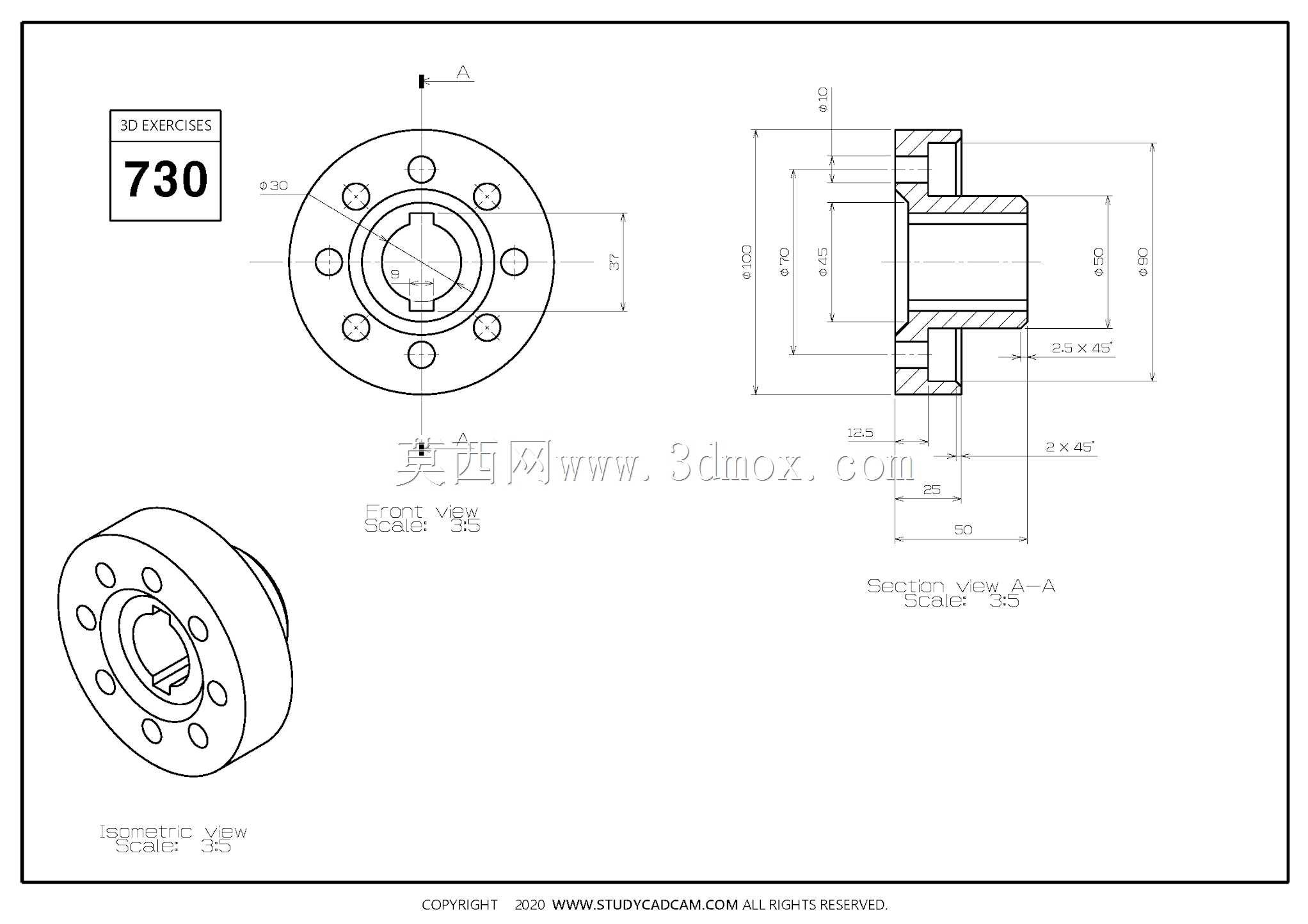

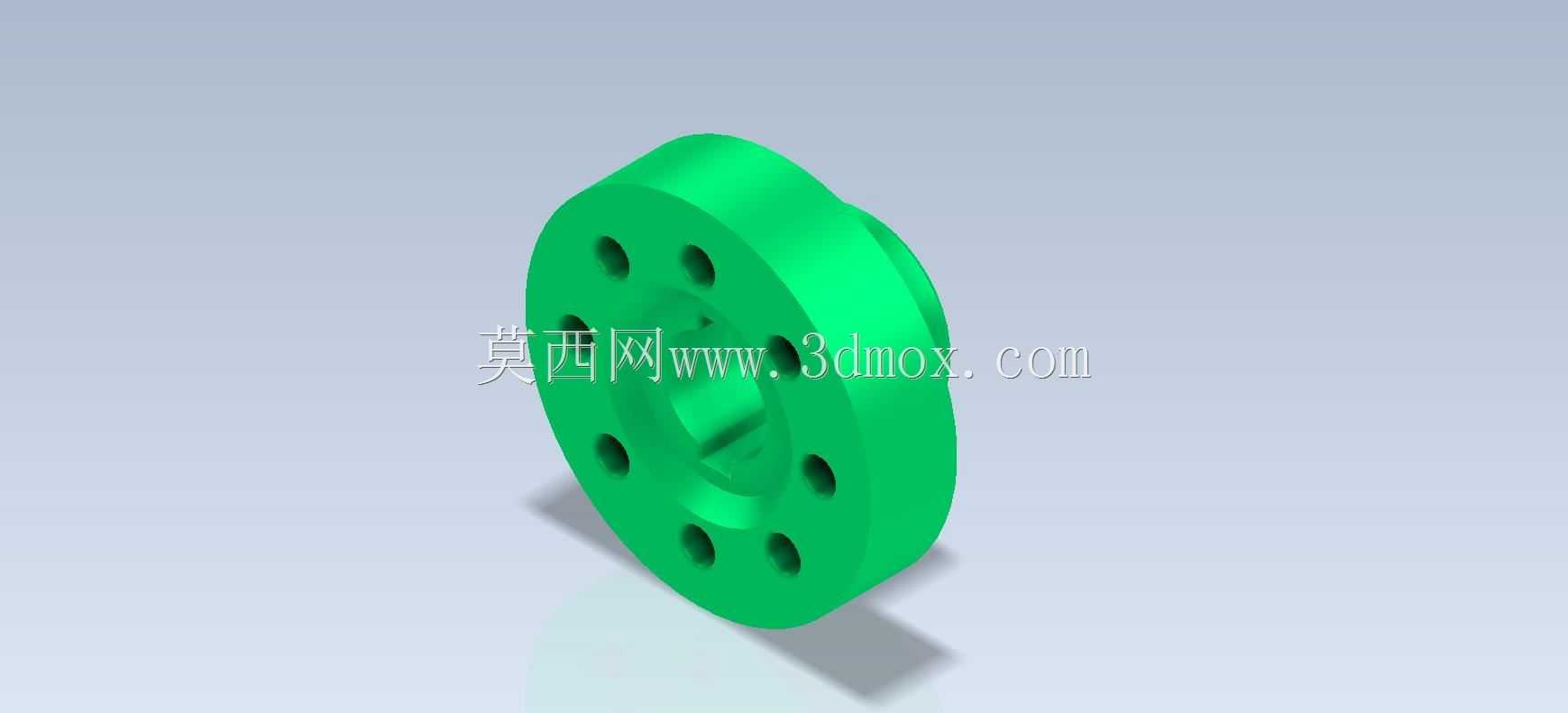

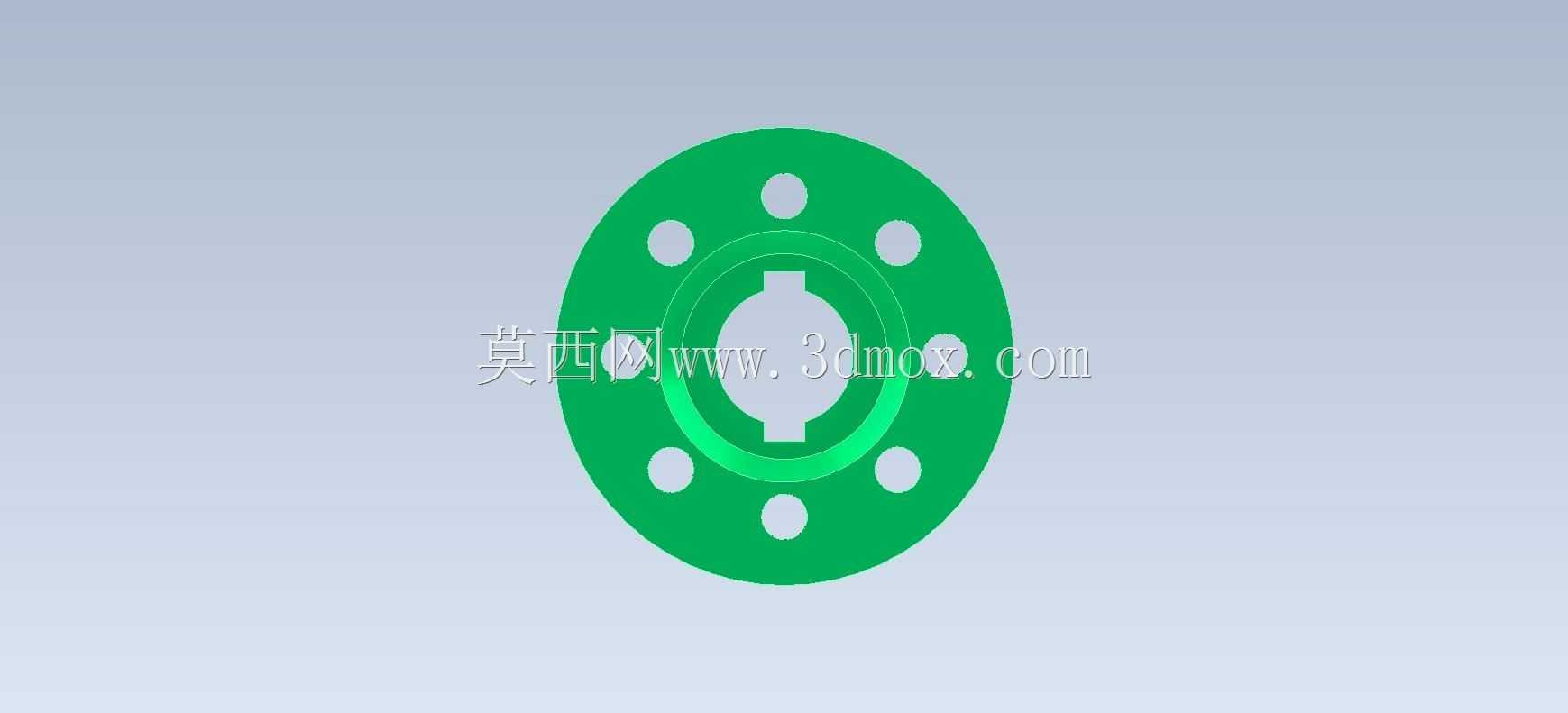

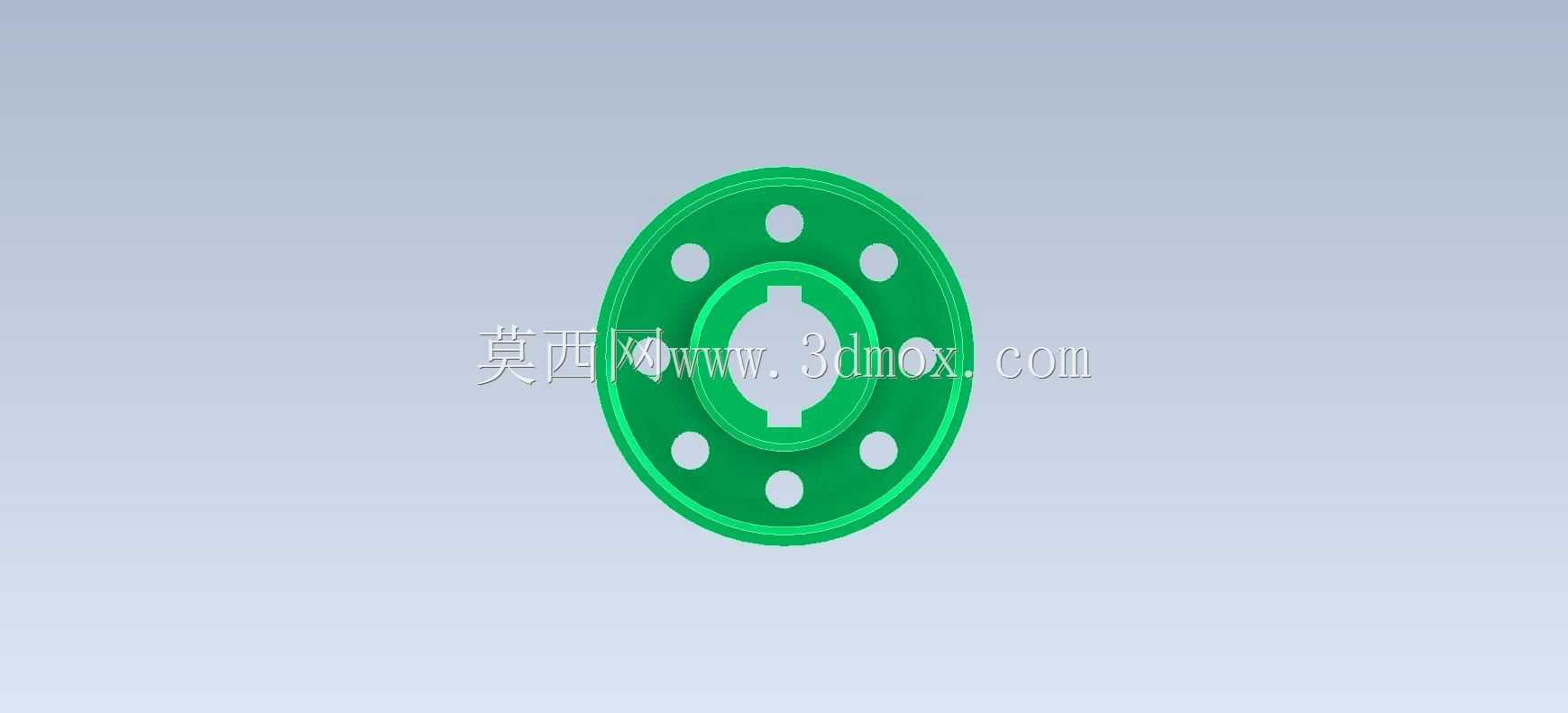

先从设计思路说起,这类法兰的基准首先是中心轴线,所有特征都围绕这条轴线做回转或阵列排布:中心的通孔是介质或轴件的穿过通道,孔径尺寸要匹配对接的管路通径或轴径,不能随意设定,比如通径25的管路配用法兰,中心通孔直径通常要略大于管路外径,预留密封件的安装空间;盘面周向分布的通孔是螺栓安装位,孔的数量、分度圆直径、单孔直径都要和对应压力等级的法兰标准匹配,不能随意排布,否则现场安装时会出现螺栓对不上孔的问题,练习建模时做周向阵列,要注意第一个孔的定位基准选在X轴或Y轴方向,方便后续工程图标注尺寸,也符合加工时的划线找正习惯。

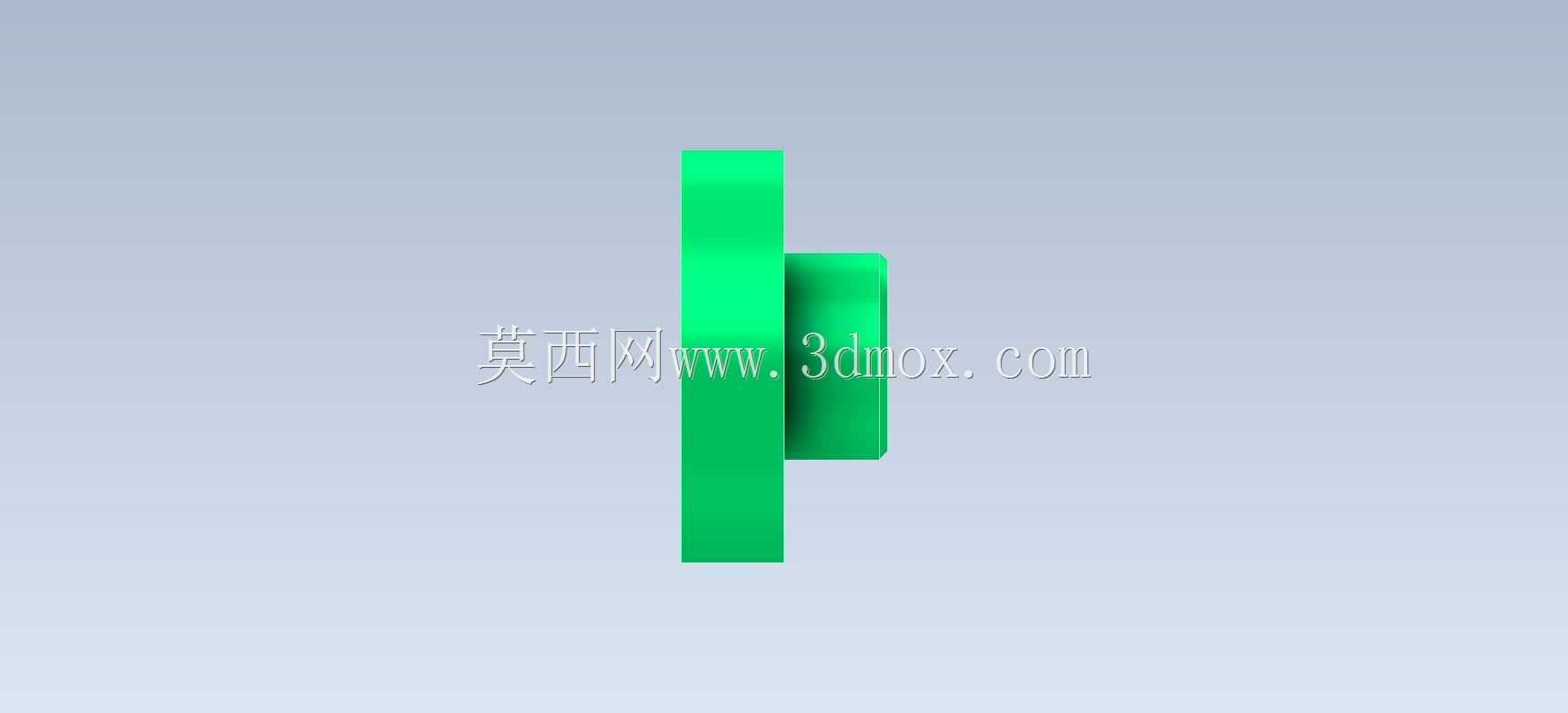

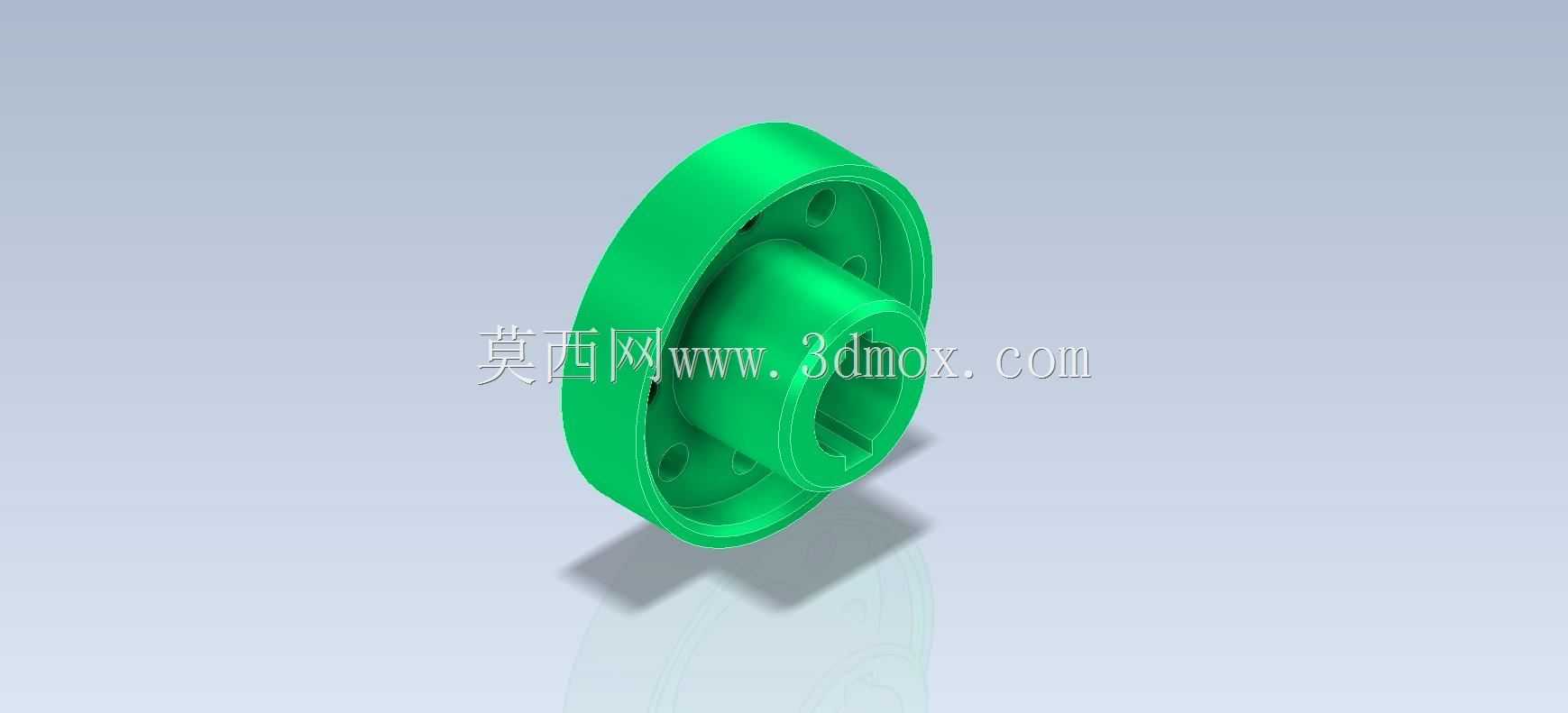

法兰一侧的凸台结构是定位止口,这个特征很多新手建模时容易忽略,实际装配时止口要和对接部件的凹槽做过渡配合,起到同轴定位的作用,避免两个对接法兰安装后出现偏心,导致密封失效或轴系运转时产生径向跳动,止口的直径公差通常选H7/h6的间隙配合,既方便装配时的导向,又能保证同轴度误差控制在允许范围内。法兰的整体厚度要根据承压等级计算,低压工况下厚度满足螺栓预紧时的刚度要求即可,高压工况下还要考虑盘面的抗弯强度,避免螺栓拧紧后盘面变形导致密封面泄漏。
从安装边界来看,这类法兰安装时要预留足够的螺栓操作空间,周向每个安装孔外侧要留出扳手活动的空间,不能和周边的管路、机架结构干涉;法兰的密封面如果是突面结构,要保证密封面的平面度要求,建模时不要在密封面上做多余的倒角或特征,实际加工时密封面还要做精车处理,保证和密封垫片的贴合度。做这类零件的建模练习时,不要只追求外形相似,要多思考每个特征对应的加工工艺:比如盘面的安装孔是钻削加工,孔口要做1×45度的倒角,去除毛刺也方便螺栓穿入;中心通孔如果是和轴配合,内孔要根据配合要求选对应的加工精度,回转类特征尽量用旋转命令一次成型,减少不必要的特征叠加,也能避免后续改图时出现特征报错。
在实际设备中,这类法兰的材质多选碳钢或不锈钢,输水、输油的普通工况用碳钢法兰做防锈处理即可,腐蚀性介质工况要选不锈钢或衬氟法兰,建模时虽然不用设置材质参数,但要知道不同材质的法兰厚度、螺栓间距的设计阈值有区别,不能用统一的尺寸参数套所有工况。另外这类盘类法兰做动平衡校验的场景也很多,比如用在风机、水泵的轴端连接时,法兰要和回转部件一起做动平衡,所以建模时周向的孔位要严格均布,质量分布要对称,避免运转时产生不平衡量。很多新手做这类练习模型时,容易把安装孔的数量、分度圆直径随意设置,忽略工程实际中的标准规范,其实多对照标准法兰的参数表做几次练习,就能快速掌握盘类零件的设计逻辑,后续做实际项目中的法兰设计时,就能避免出现安装干涉、配合失效这类低级问题。
