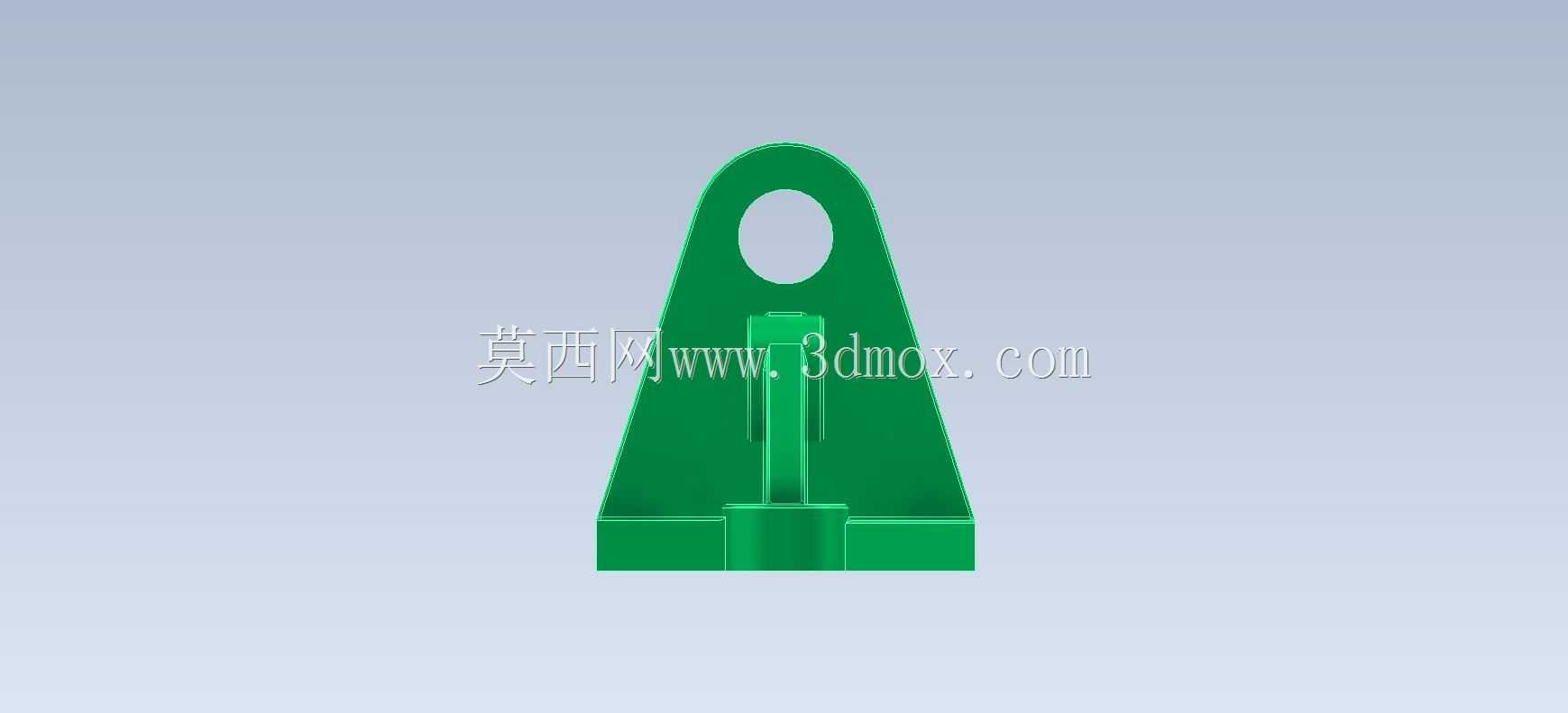

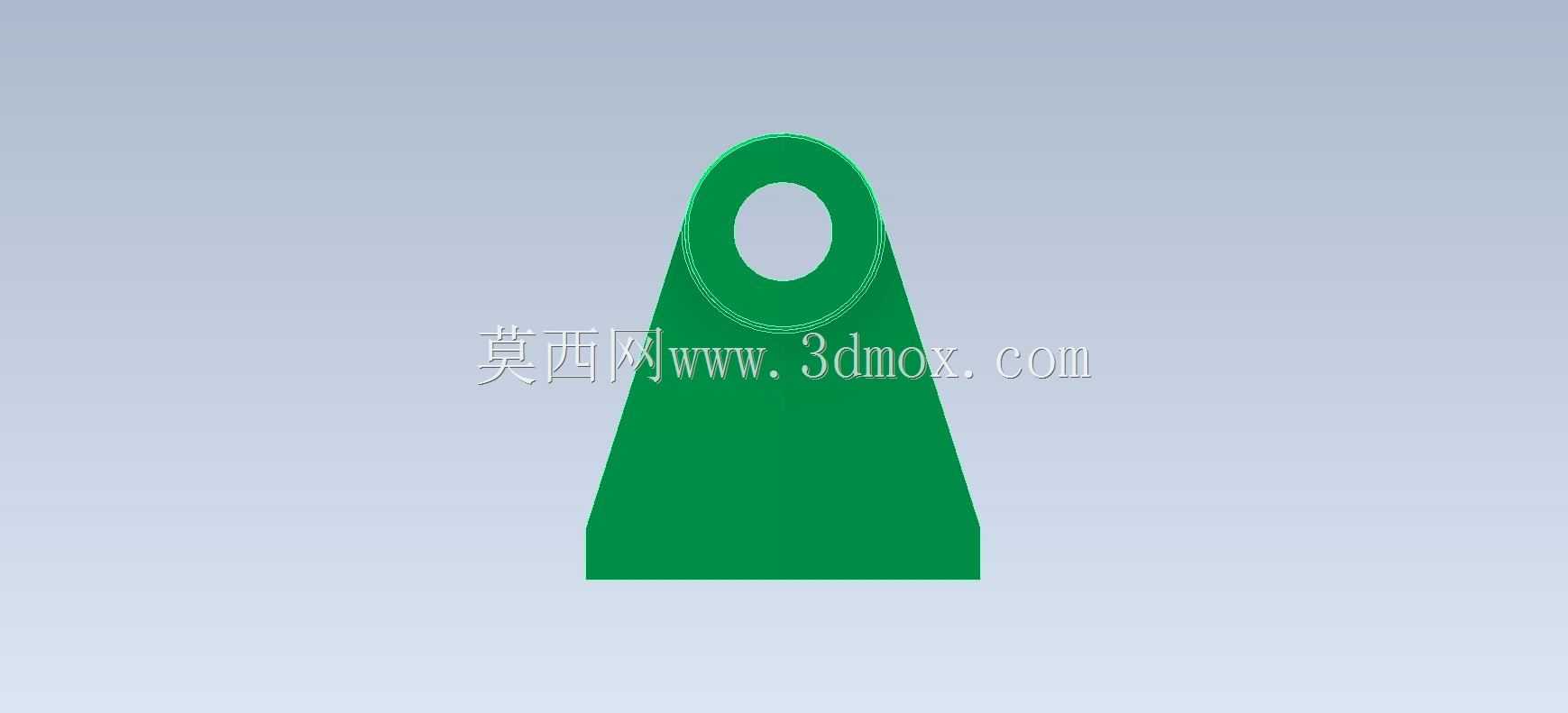

三角支撑式带孔铰接安装支座结构

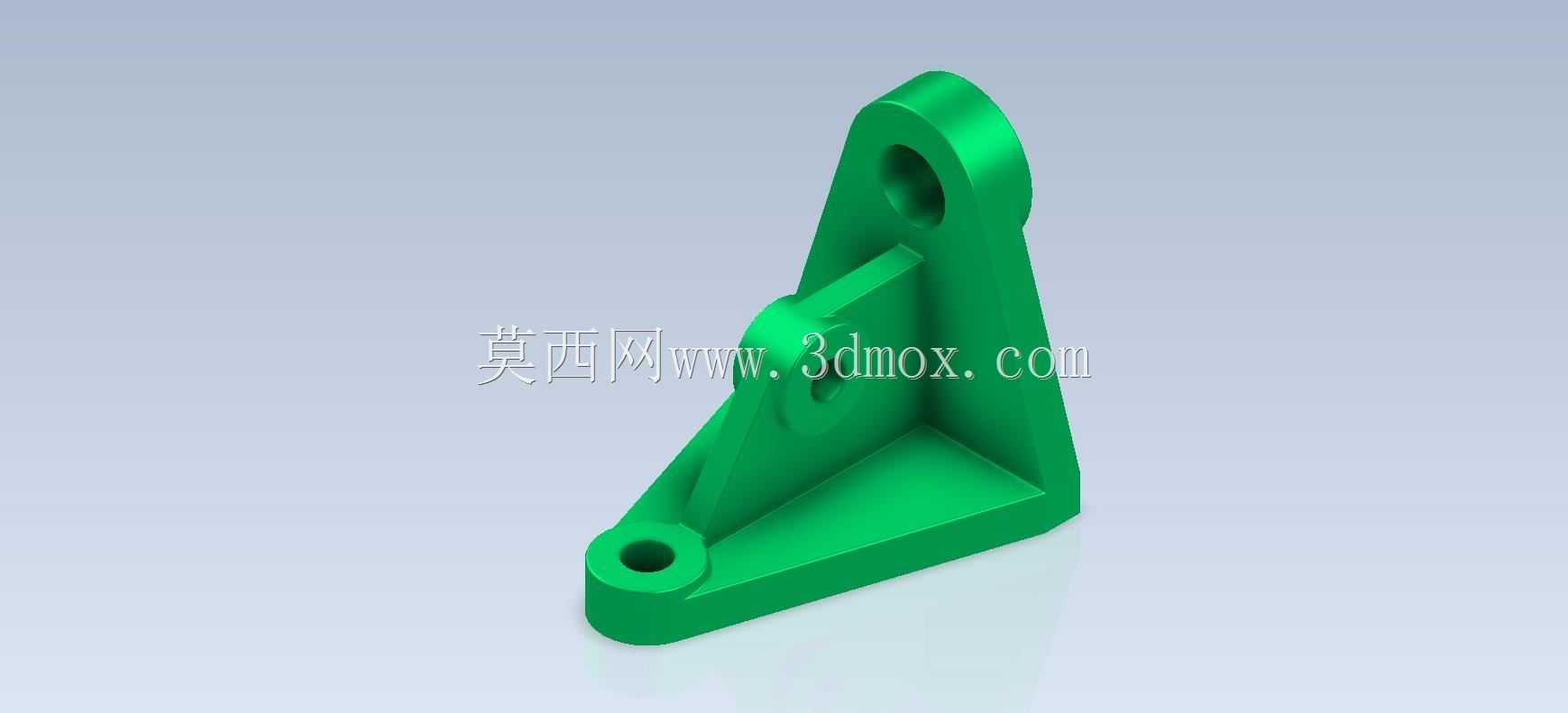

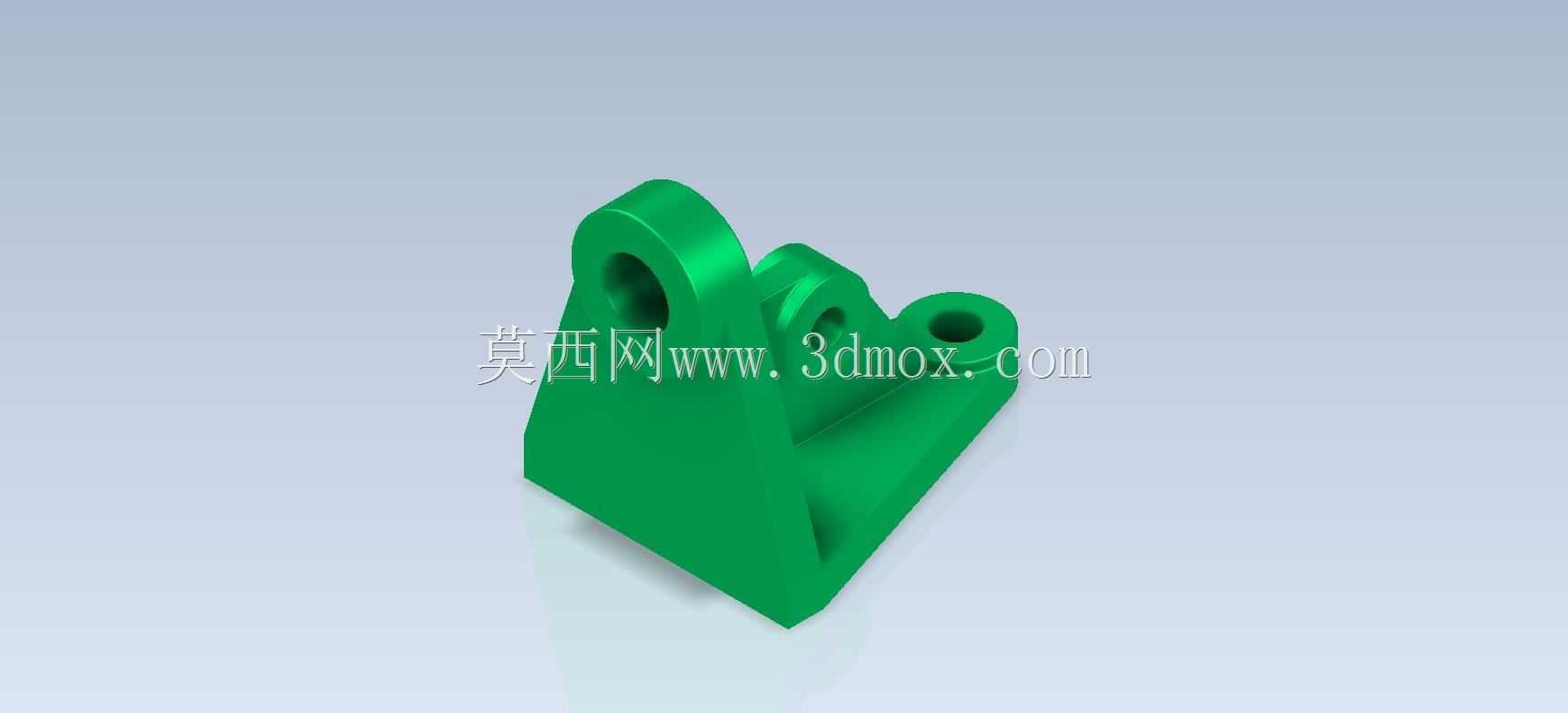

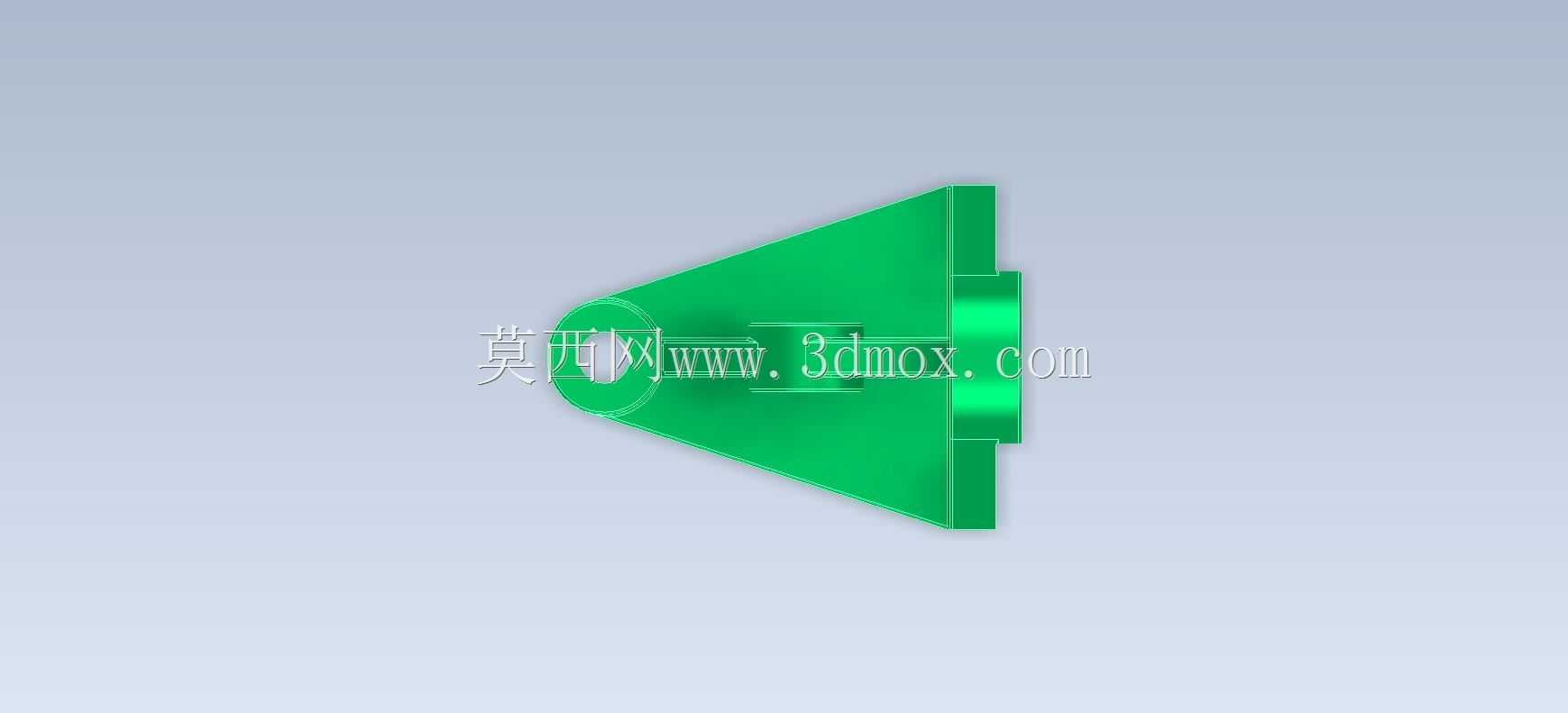

　　日常做结构设计练习的时候，这类三角支撑形式的铰接支座是很典型的入门建模对象，别看结构简单，实际在轻工输送线、小型工装夹具台架、非标自动化设备的侧装挂架上随处可见，很多新手容易忽略的安装边界、受力传递逻辑，都能在这个零件的建模过程里摸透。先看实际使用场景，这类支座通常是作为设备侧部的铰接承载件，用来挂载可翻转的挡板、小型导向轮支架、或者传感器安装摆臂，底部通过两个沉孔锁在设备的型材框架或者安装基板上，上部的铰接孔穿装销轴，连接需要小角度摆动的功能部件，中间的凸台孔位一般用来装限位顶丝或者辅助定位销，避免销轴转动或者窜动。从受力逻辑倒推设计思路的话，整个零件采用直角三角形的加强筋结构是最务实的选择，底部是平直的安装基面，

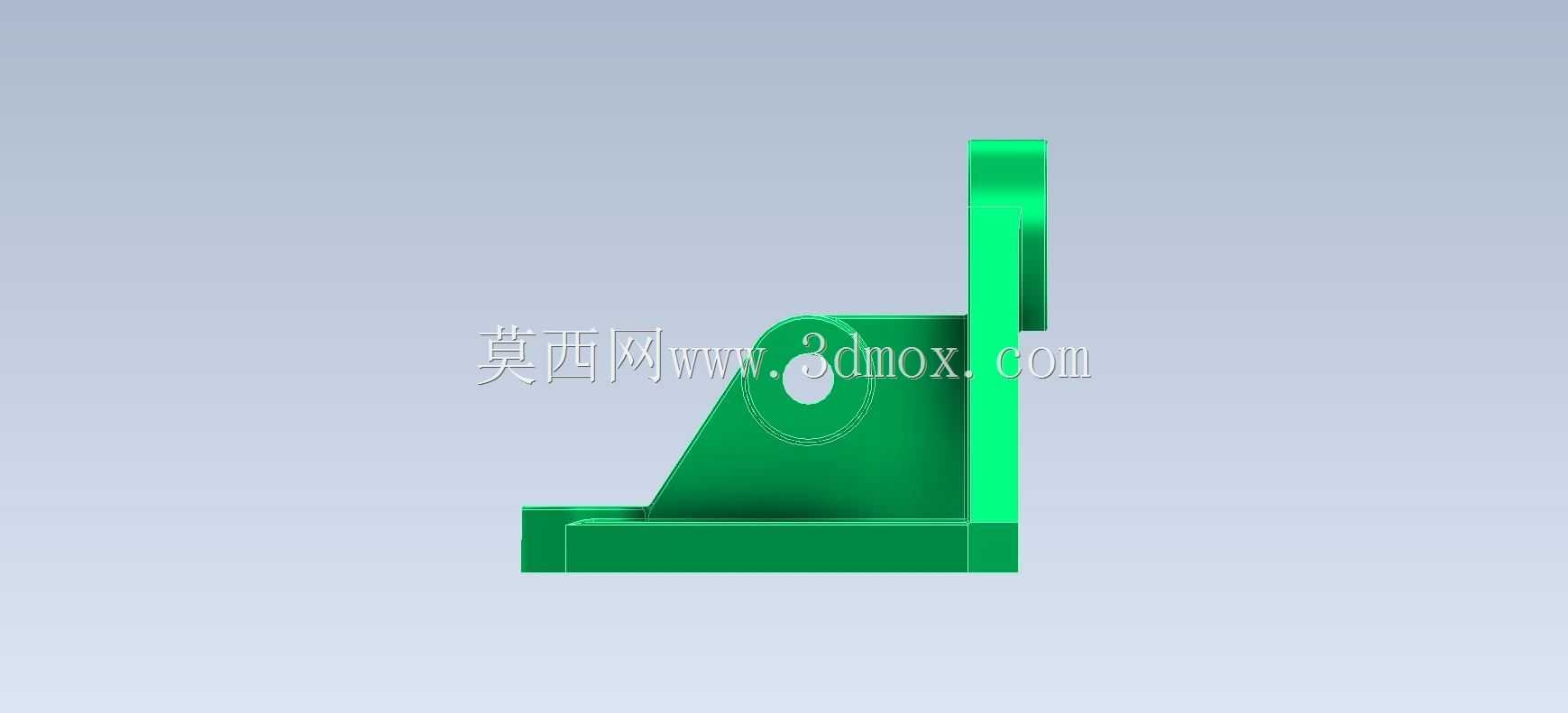

　　和安装面完全贴合保证支撑稳定性，竖直方向的立板直接承接上部铰接孔传来的径向载荷，斜边的加强筋把立板受到的倾覆力直接传导到底部安装面，避免立板在长期交变载荷下出现根部断裂，这种结构不需要额外增加零件厚度，就能把整体刚性提升40%以上，是小型承载支座最常用的加强形式。再看尺寸边界的设计逻辑，底部安装座的宽度要比上部立板宽出1.5倍以上，两个安装孔的孔距要保证锁紧紧固件之后，安装面的压合力能覆盖整个支座底部，不会出现单侧翘起的情况；上部铰接孔的凸台做了加厚处理，是为了增加和销轴的接触长度，降低接触面的比压，减少长期转动带来的磨损，中间的横向凸台和立板做了圆角过渡，避免应力集中在凸台根部，所有的棱边都做了小尺寸倒角，既去除加工毛刺，

　　也能避免安装的时候刮伤操作人员或者配套零件。建模的时候要注意几个容易出错的细节，首先是三个孔的同轴度和位置度，底部两个安装孔的中心连线要和底部安装面完全平行，上部铰接孔的轴线要和安装面保持平行，同时和中间凸台的孔轴线保持垂直，不然装配的时候会出现销轴穿不进去、或者安装螺丝对位不准的问题；其次是加强筋和立板、底座的交接处都要做内圆角过渡，不能直接做直角连接，直角位置在受冲击载荷的时候很容易出现应力集中开裂，圆角半径一般取壁厚的0.2到0.3倍，既能保证铸造或者3D打印的时候不会出现缺料，也能有效分散应力。实际选型使用的时候，要根据挂载部件的重量核算立板厚度和销轴直径，比如挂载重量在5kg以内的小型摆臂，壁厚取4mm就足够，

　　铰接孔配8mm的销轴就能满足使用要求，如果是挂载重量更大的部件，就需要等比例放大整体尺寸，同时增加加强筋的厚度，必要的时候可以在斜边加强筋上做减重孔，在不损失刚性的前提下降低零件重量。这类零件的加工方式也很灵活，小批量制作的时候可以用铝型材整块铣削，表面做阳极氧化处理提升耐磨性，大批量生产的时候可以开模做压铸铝合金件，或者用工程塑料注塑，用在载荷不大的工位上，成本能压到很低。很多新手建模的时候容易把加强筋做的太薄或者位置不对，要么把筋放在受力的反方向，要么筋的高度不够，起不到分散载荷的作用，还有的会把安装孔做的离边缘太近，导致锁螺丝的时候边缘出现开裂，这些细节都是实际生产装配里踩过坑才会注意到的点，通过这类基础零件的建模练习，能把结构设计里的受力、安装、加工工艺这些知识点串起来，比单纯练软件命令要实用的多。
