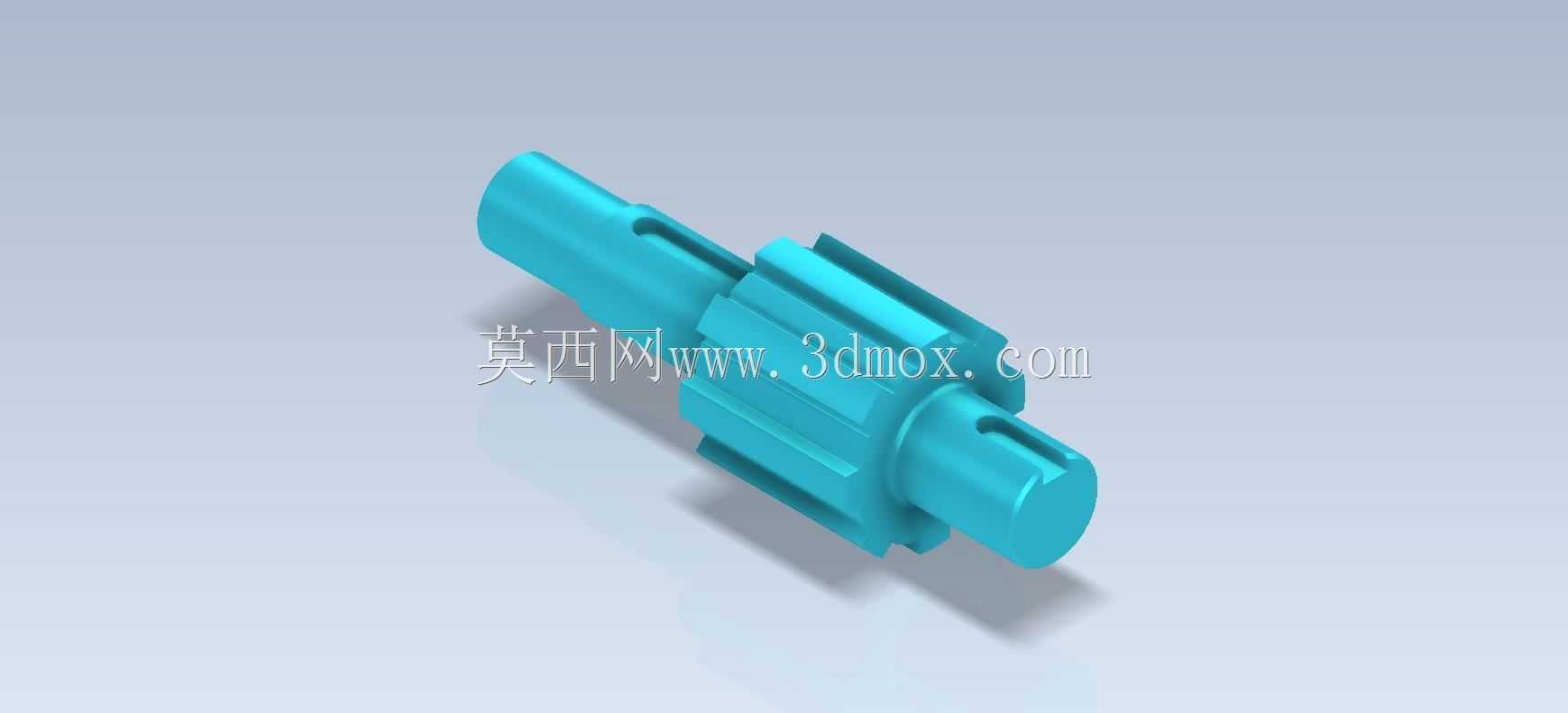

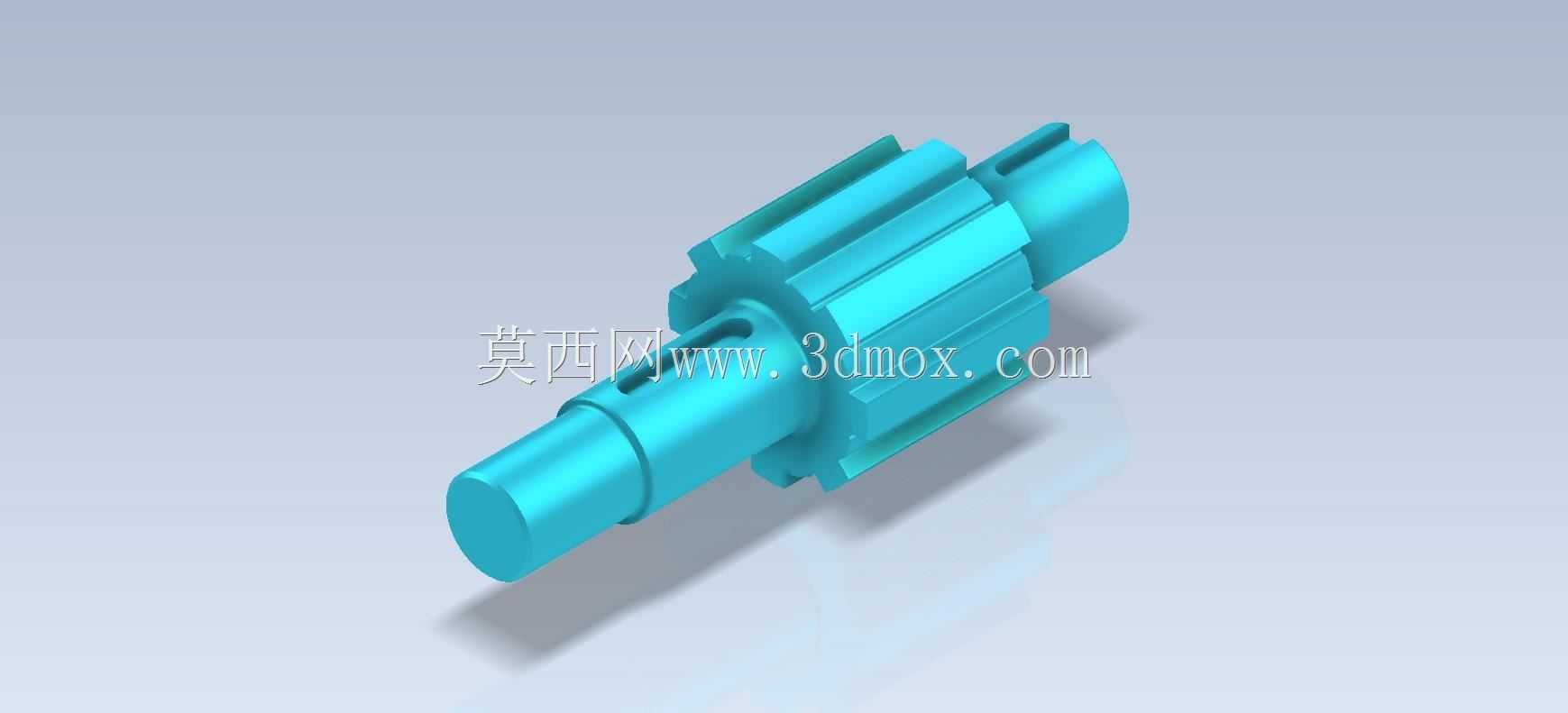

这类带花键段的阶梯轴,是中小功率传动系统里极为常见的动力传递零件,日常在小型农用机械的分动箱、轻工包装设备的进给机构、台式机床的主轴进给单元里都能见到它的身影,核心作用是在支撑旋转部件的同时,通过花键结构传递稳定扭矩,同时依靠阶梯轴段完成不同传动件的轴向定位,避免运转过程中零件窜动影响传动精度。

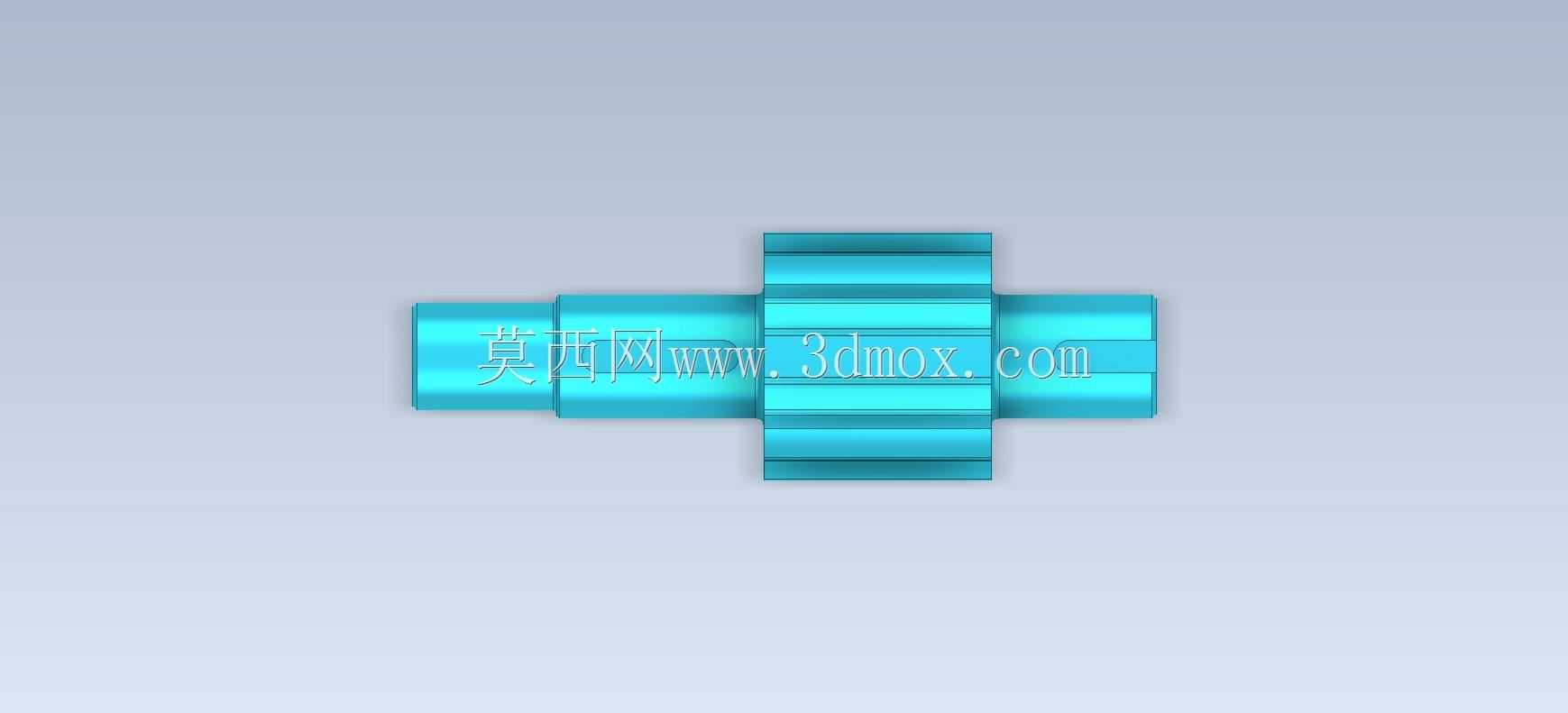

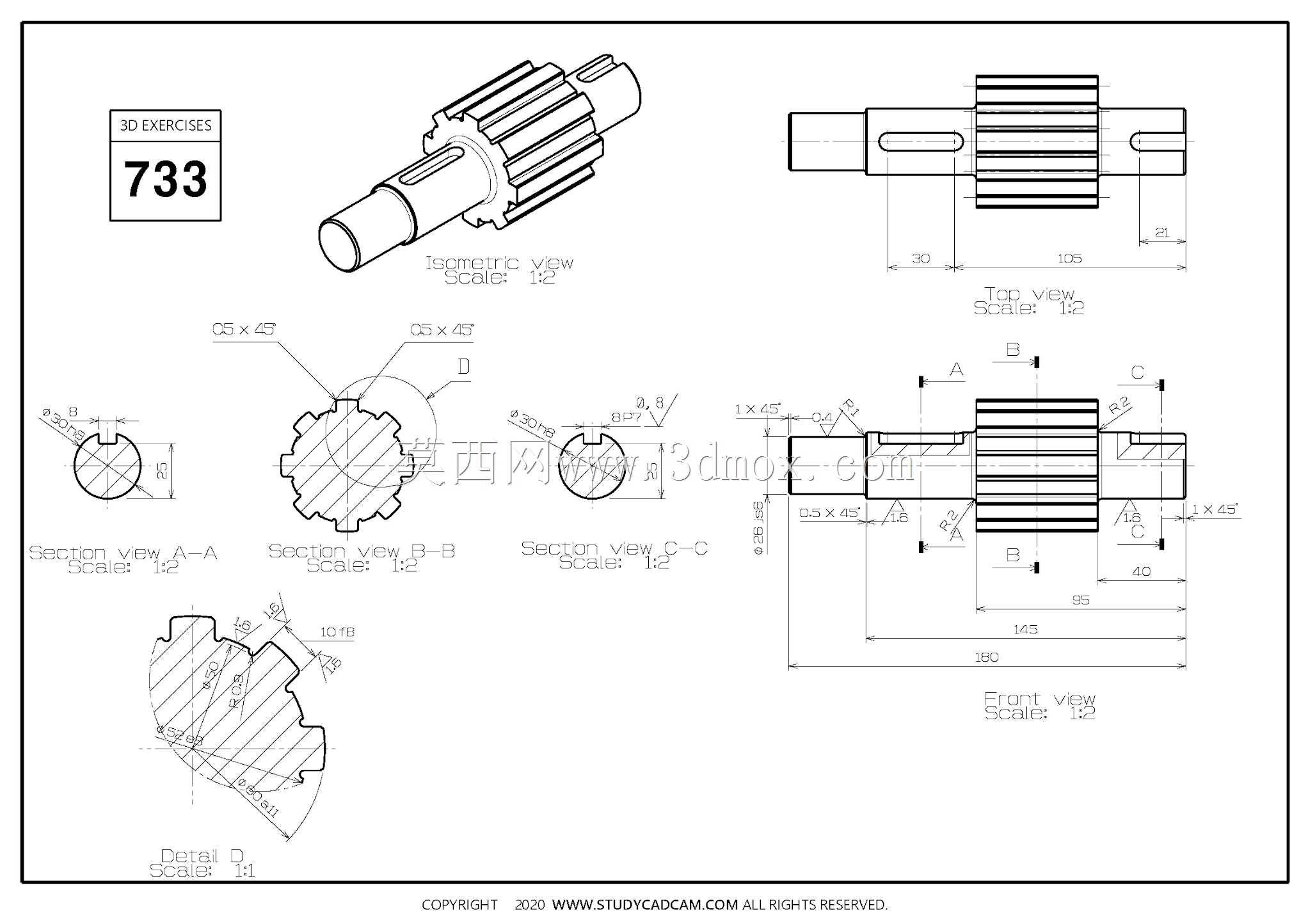

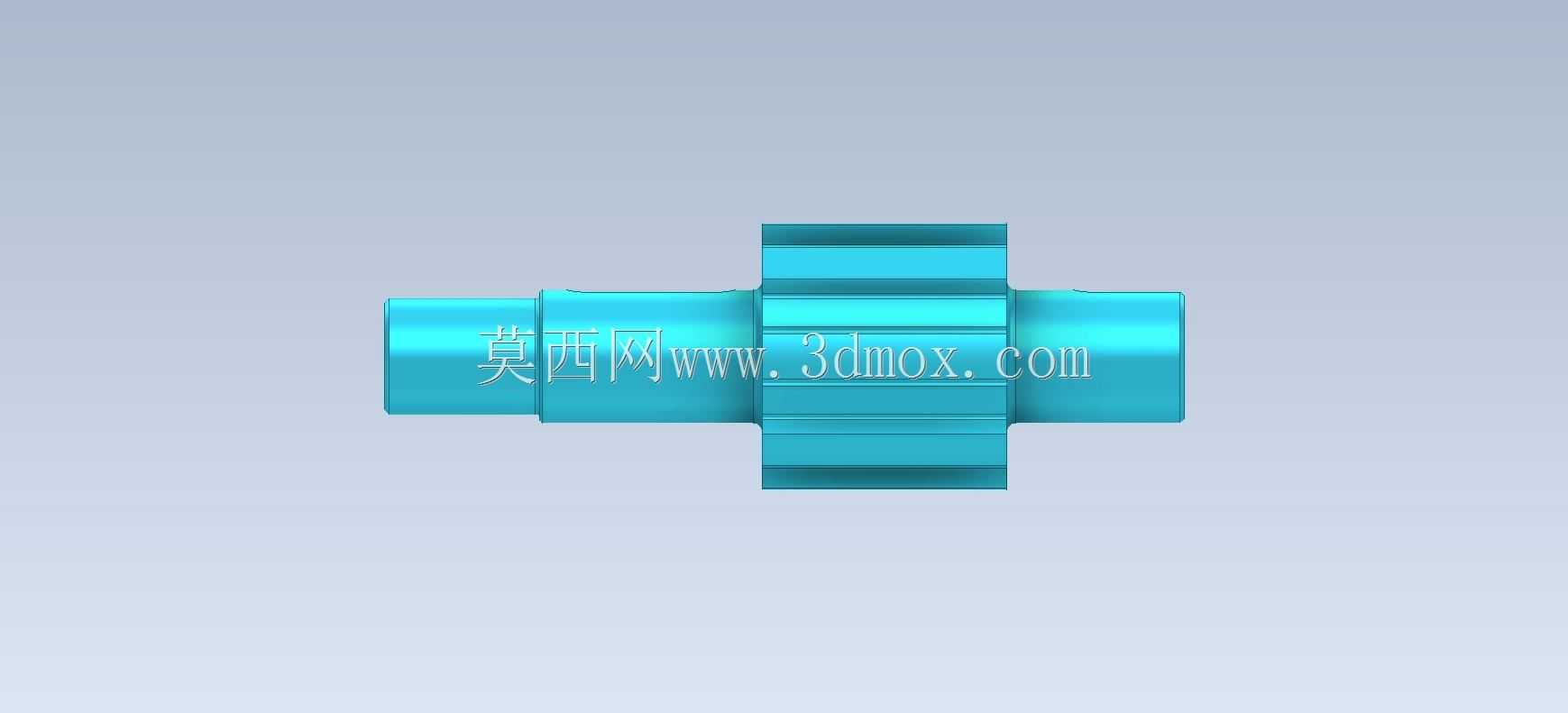

从实际使用场景来看,这类轴的工作转速通常在每分钟300转到1200转区间,传递扭矩多在50N·m以内,不需要承受过大的冲击载荷,因此设计时优先考虑加工便利性与装配效率,而非极端重载下的冗余强度。轴身的阶梯段是按照装配顺序设计的,最左侧的光轴段用于安装深沟球轴承,轴径公差取m6级,和轴承内圈过盈配合,保证轴承内圈和轴同步旋转,不会出现跑内圈的磨损问题;紧邻轴承安装位的是退刀槽结构,槽宽2mm、槽深1mm,既方便车削加工时的退刀操作,也能给轴承的轴向定位留出端面贴合空间,避免装配时轴承无法靠紧轴肩。

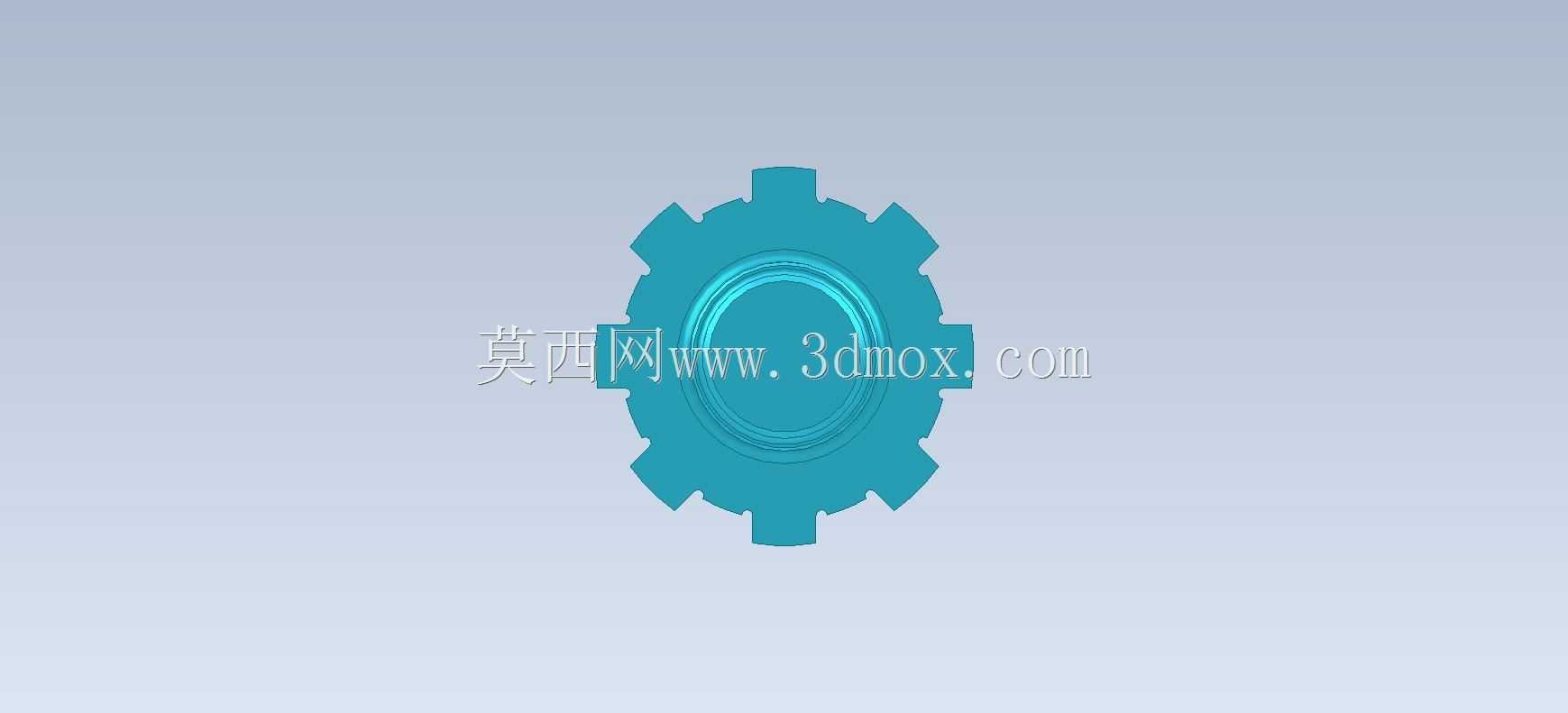

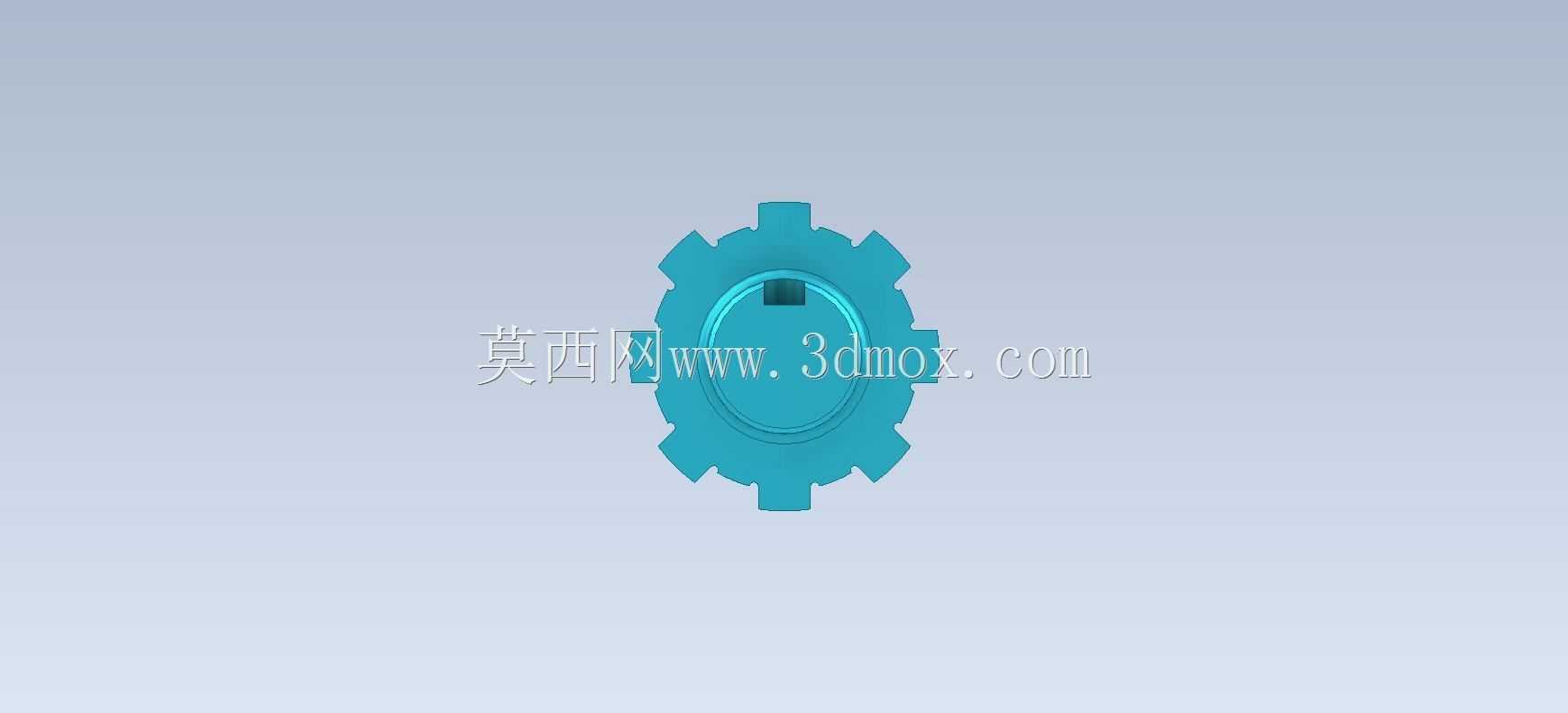

中间的花键段是整个轴的核心功能区,采用矩形花键结构,相比渐开线花键,矩形花键的加工难度更低,用普通铣床搭配分度头就能完成加工,非常适合入门级设计练习与小批量零件加工,花键的大径比相邻轴段大4mm,两侧的轴肩刚好作为花键配合件的轴向定位面,装配时滑动齿轮或者联轴器可以顺着花键齿槽滑入,靠紧轴肩后用轴端挡圈完成轴向固定,既可以传递旋转扭矩,也能在需要滑动传动的场景下允许配合件沿轴向小范围移动,适配设备的换挡、进给调节需求。
最右侧的轴段设计有径向键槽,用于安装普通平键,配合带轮或者联轴器完成动力输入,键槽的宽度按照对应轴径的标准选取,深度取轴径的1/10,键槽端部留有铣刀退刀的圆弧空间,避免应力集中导致轴在交变载荷下出现断裂。轴的两端都做了1×45°的倒角处理,既方便装配时引导轴承、传动件顺利套入轴段,也能去除机加工产生的锐边毛刺,避免装配时划伤操作人员或者零件配合面。

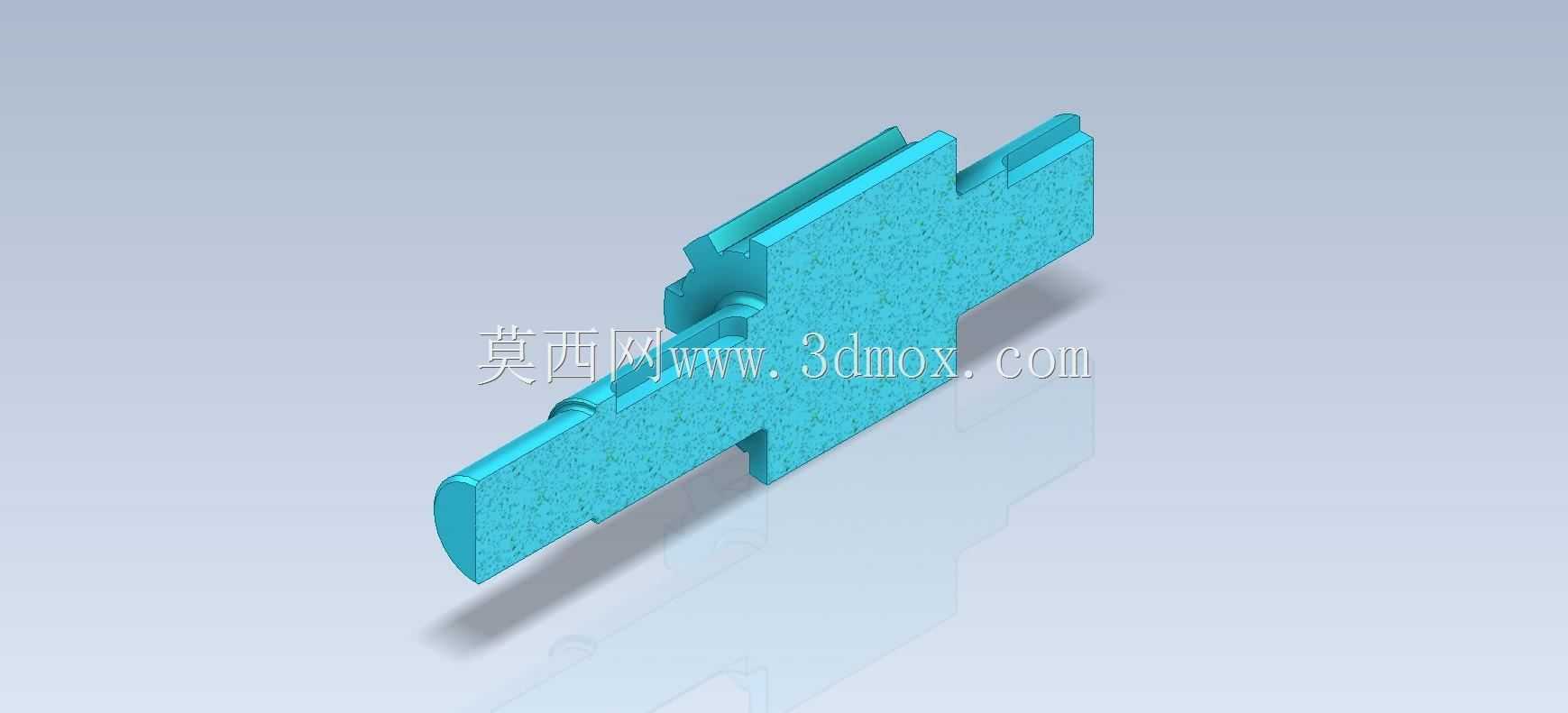

建模过程中需要重点关注几个结构细节:首先是各轴段的同轴度要求,所有回转面的同轴度公差要控制在0.02mm以内,否则装配后会出现轴跳动过大、传动噪音明显、轴承过早磨损的问题;其次是花键齿的等分精度,每一个花键齿的分度误差不能超过0.03mm,否则和配合件装配时会出现卡滞、滑动不畅的问题,传递扭矩时也会出现齿面受力不均、局部磨损过快的情况;最后是轴肩的过渡圆角,所有轴肩位置都设计了R0.5的过渡圆角,避免直角台阶带来的应力集中,提升轴的抗疲劳强度,延长零件的实际使用寿命。
从安装边界来看,这类轴的总长度通常控制在120mm到180mm之间,最大回转直径不超过40mm,安装时两个轴承位的跨距按照总长度的0.7倍设置,保证轴的支撑刚性,不会在运转过程中出现挠曲变形;花键段的长度按照配合滑动件的行程设置,通常比配合件的厚度大10mm到15mm,留出足够的滑动调节余量,同时不会因为花键过长导致轴的加工成本上升、刚性下降。实际选型应用时,这类轴多采用45号钢加工,毛坯选用热轧圆钢,经过调质处理达到HB220-250的硬度,花键和轴颈配合面再做高频淬火处理,硬度达到HRC40-45,既保证芯部有足够的韧性承受冲击,也让配合面有足够的耐磨性,延长零件的更换周期。日常维护时只需要定期在花键配合位置涂抹锂基润滑脂,减少齿面磨损,定期检查轴承位的跳动情况,就能保证这类轴长期稳定运行,不需要频繁更换。
