异形曲面挂接式塑料支撑固定件

　　这款异形曲面结构的塑料支撑固定件，在轻工装配、小型工位器具、民用置物装置的配套场景中有着很高的适配性，日常能见到它的场景包括生产线旁的小型工具挂架、桌面置物支架的配套卡扣、卫浴间小物件的壁挂承托座，甚至部分小型检测设备的线束理线固定座也会采用类似结构，核心作用是通过自身的曲面贴合特性，实现被承托物件的快速卡入定位，避免物件移位、滑落，同时减少硬质接触带来的表面刮擦损伤。

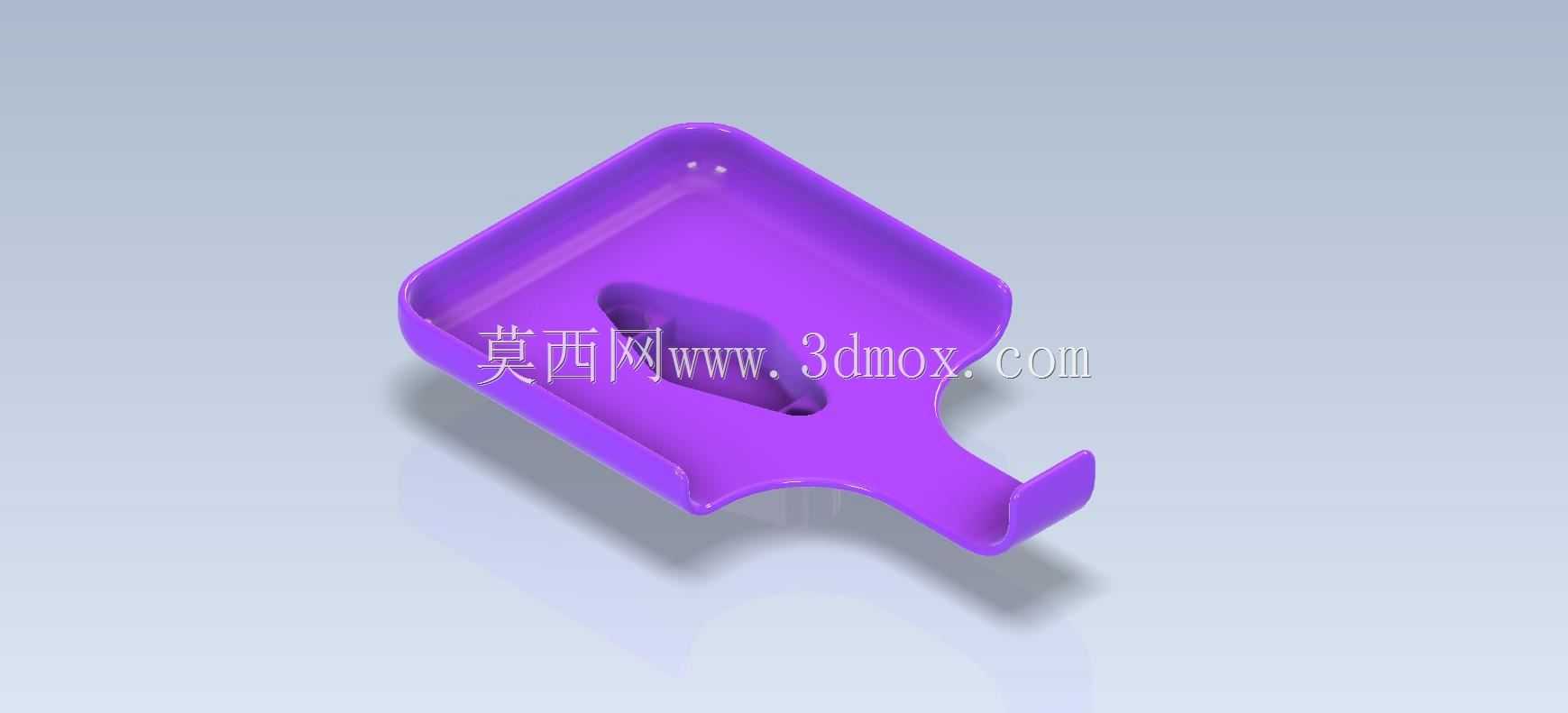

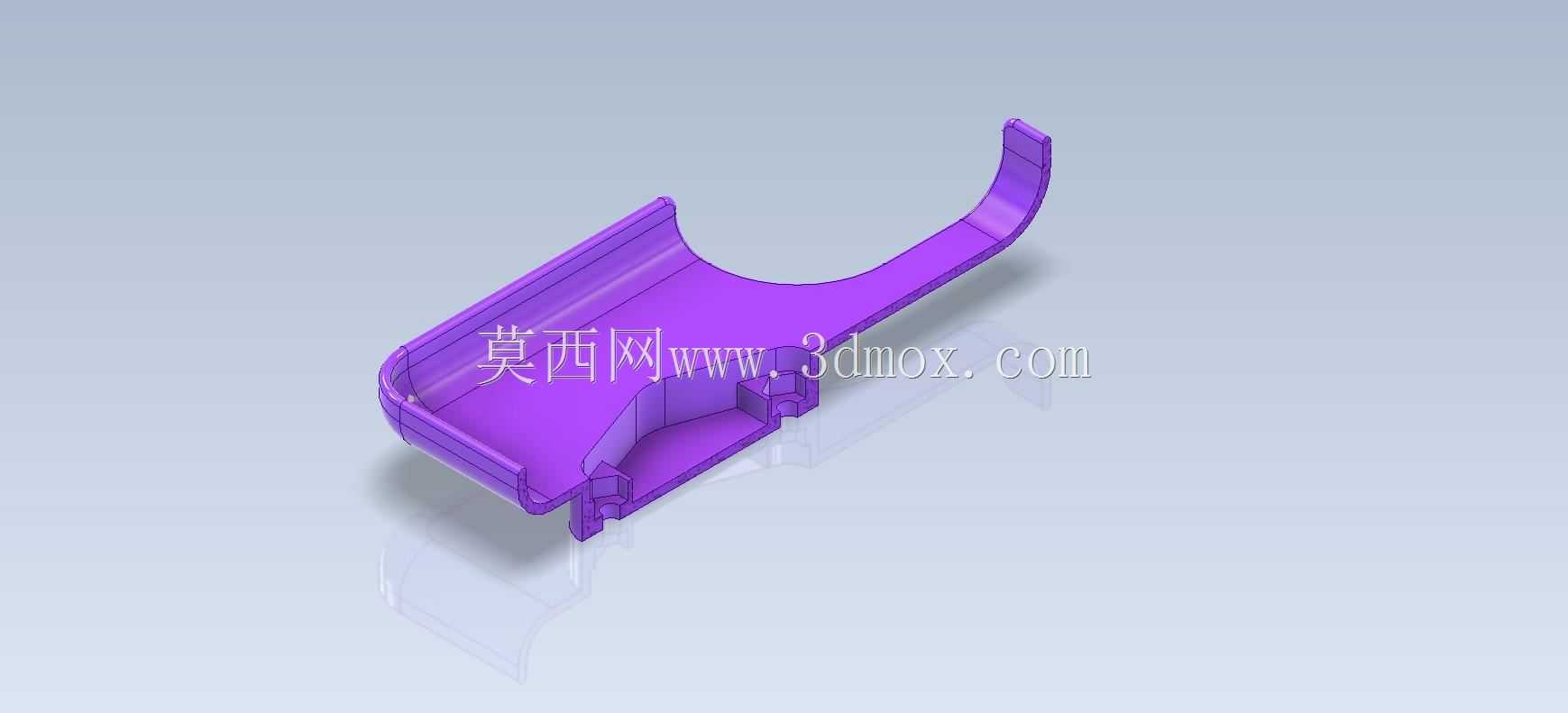

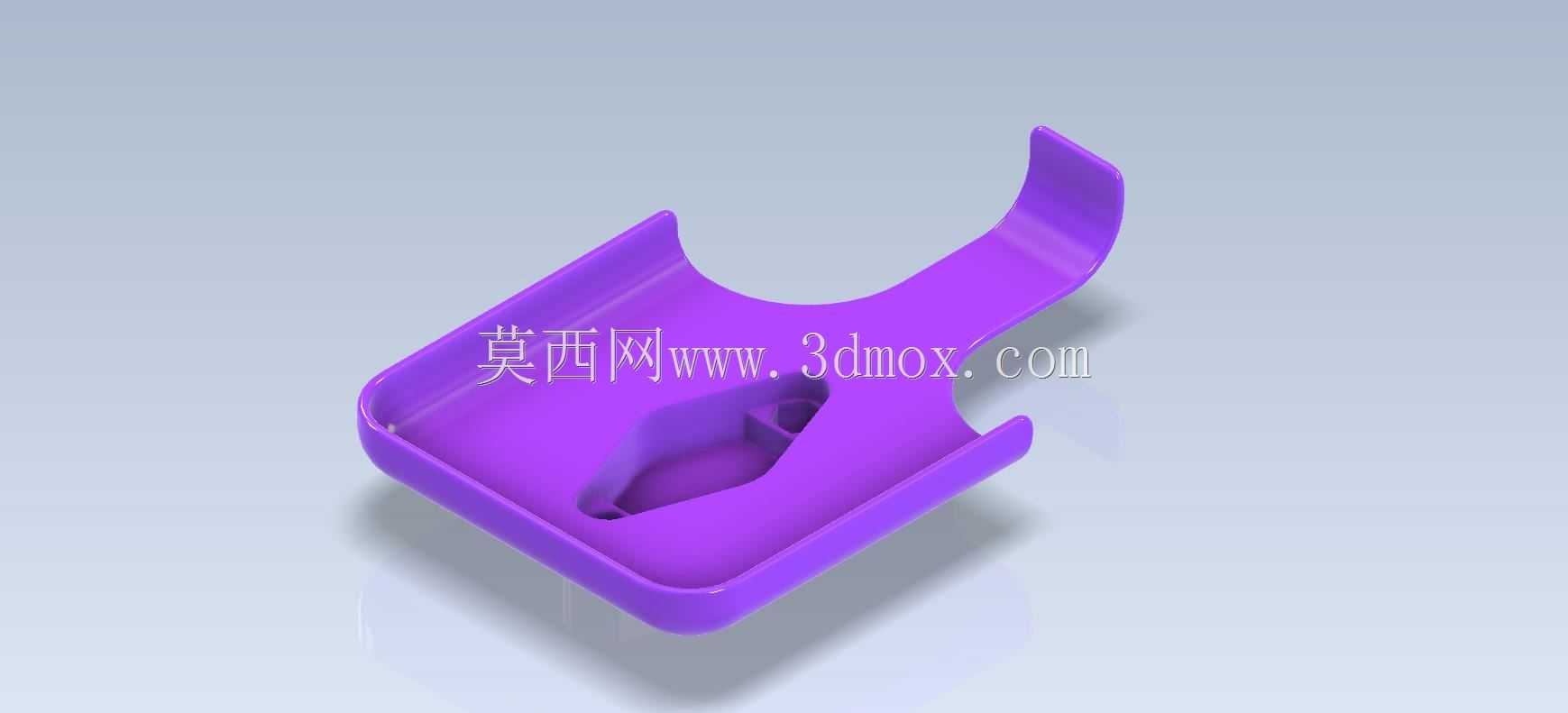

　　从功能特性来看，该零件采用一体化注塑成型的结构设计，没有额外的拼接装配环节，主体为带内凹型腔的盒式基座，基座一侧延伸出向上翘起的弧形挂臂，挂臂的曲率经过反复校核，既保证挂接时能顺利卡入配套的安装杆或挂槽，又能在承重状态下形成足够的回弹力抱紧安装基准，不会因为轻微晃动就出现松脱。基座内部的型腔并非简单的平底凹槽，而是设置了渐变的内凹曲面与局部加强凸台，一方面可以匹配被承托物件的底部外形，增大接触面积降低局部压强，避免长期承重出现塑料蠕变凹陷，另一方面内部的凸台结构可以在注塑过程中平衡料流走向，减少厚壁区域产生的缩痕、气泡缺陷，同时提升基座整体的抗扭刚度，即便受到侧向的推力，基座也不会轻易出现开裂变形。

　　设计过程中首先要明确安装边界的约束条件，这类挂接支撑件的安装基准通常是直径16-25mm的圆管或者厚度2-3mm的板式挂边，因此翘起的挂臂内侧面需要做与基准件匹配的圆弧过渡，挂臂末端做15度的外翻导向角，安装时不需要额外对准，只要顺着导向角推压就能让挂臂产生弹性形变卡入安装位，拆卸时也只需要轻微扳动挂臂末端就能顺利取下，不需要借助额外工具，非常适合需要频繁调整位置的工位场景。基座的整体轮廓尺寸控制在长度70mm、宽度45mm、总高度65mm的范围内，不会占用过多安装空间，基座底部的承托面做了0.8mm深度的磨砂纹理处理，既可以增加与被承托物件之间的摩擦力，又能避免注塑顶出痕迹影响外观质感。

　　结构细节上，基座与挂臂的连接位置做了R3的圆角过渡，避免应力集中导致的断裂问题，因为日常使用中这个位置是受力最复杂的区域，既要承受挂臂传递的安装抱紧力，又要承受基座上放置物件的重力，圆角过渡可以将局部应力峰值降低40%以上，大幅提升零件的使用寿命。基座的侧壁厚度统一控制在2.2mm，既保证足够的结构强度，又能控制注塑周期，减少材料消耗，挂臂的厚度从根部的2.5mm逐渐过渡到末端的1.8mm，让挂臂的弹性形变集中在末端区域，根部保持足够的刚度不会因为反复扳动出现疲劳断裂。型腔内部的凸台高度设置为3mm，凸台边缘做R1的圆角，避免被承托物件放置时出现卡滞，同时凸台的位置避开了注塑浇口的设置区域，浇口选择在基座背面的隐蔽位置，保证零件正面的外观质量。

　　从实际使用的适配性来看，这类零件采用ABS或者PP塑料注塑即可满足使用要求，ABS材质的刚性更好，适合承托重量稍大的小型工具、检测探头类物件，PP材质的韧性更优，适合需要频繁拆装、挂接基准尺寸有轻微偏差的场景。安装时不需要额外的紧固件，依靠挂臂的弹性抱紧力就能实现可靠固定，承重范围可以达到0.8-1.5kg，完全覆盖小型物件的承托需求。如果是在潮湿环境下使用，只需要在塑料原料中添加少量的抗UV剂与防霉剂，就能提升零件的环境耐候性，不会因为长期受潮出现发霉、变脆的问题。

　　建模过程中需要重点处理曲面的连续性问题，挂臂的弧形曲面与基座侧壁的衔接要做到G2连续，避免出现棱角或者折面，否则不仅会影响外观，还会在注塑时产生应力集中线，导致零件容易在该位置断裂。内部型腔的曲面要与外部轮廓保持均匀的壁厚，不能出现局部壁厚突变的情况，否则注塑冷却时会因为收缩率不一致产生翘曲变形，导致零件安装后出现贴合不严、容易松脱的问题。另外挂臂的回弹量需要做仿真校核，保证卡入安装基准后，挂臂的回弹力在15-25N之间，回弹力过小会导致固定不牢容易滑落，回弹力过大会导致安装拆卸费力，甚至扳动时出现挂臂断裂的情况。
