带钩座式连接支撑机械构件

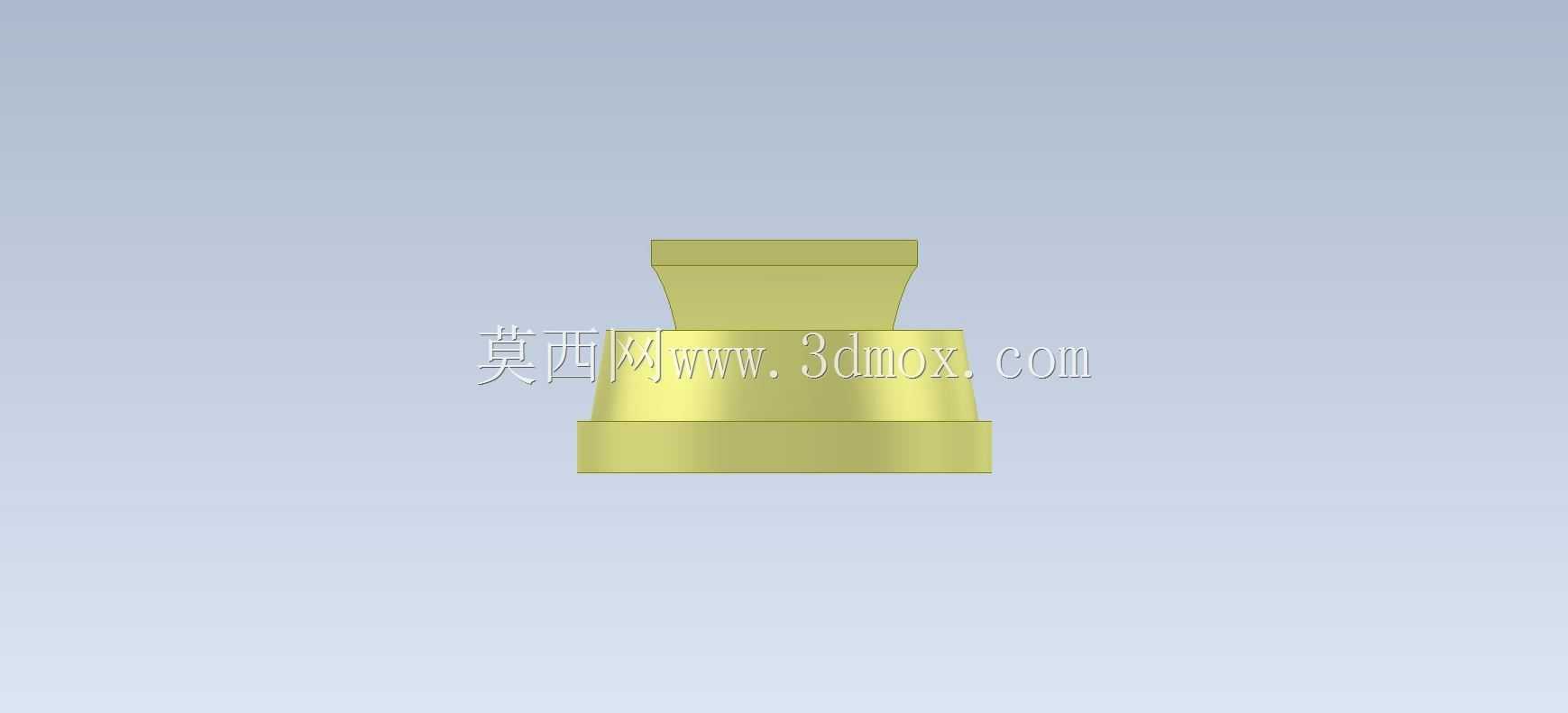

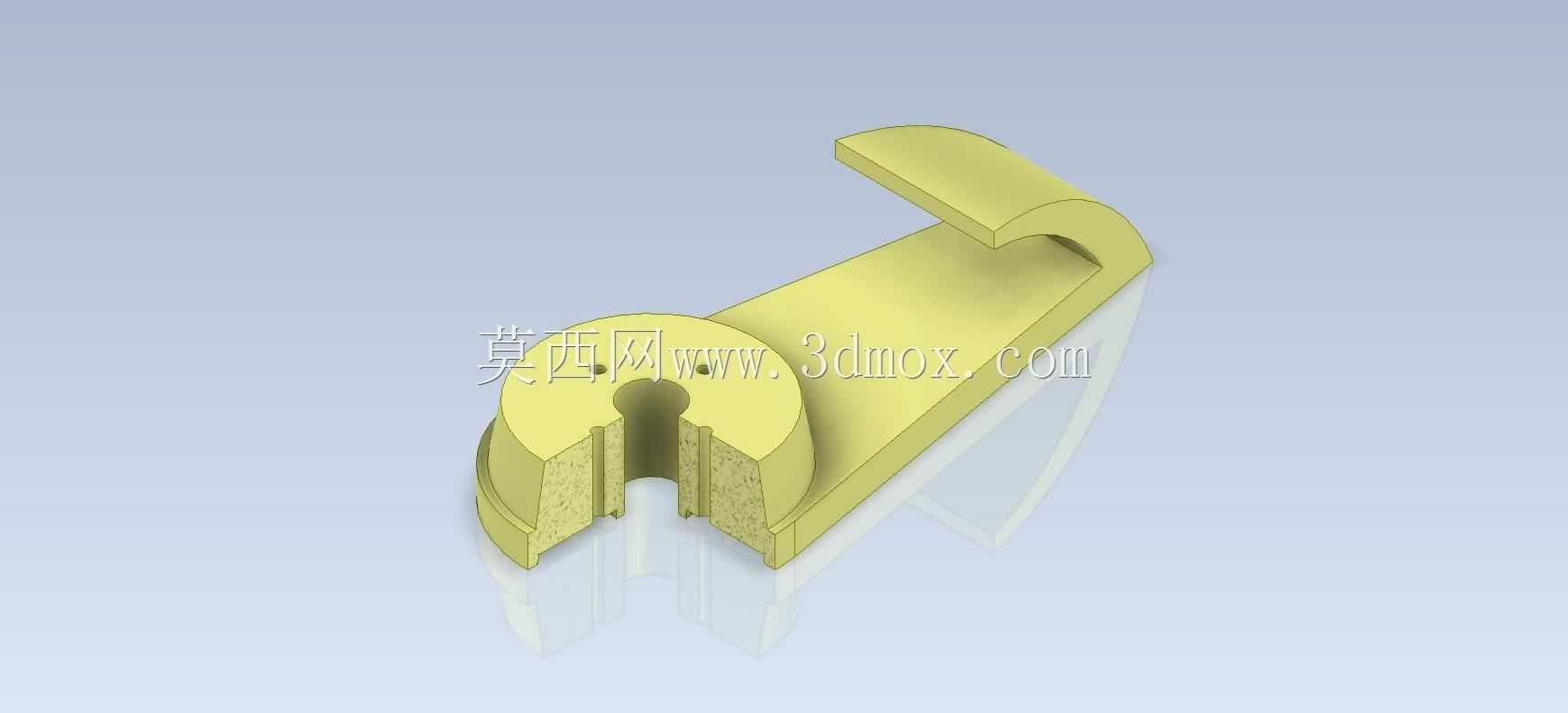

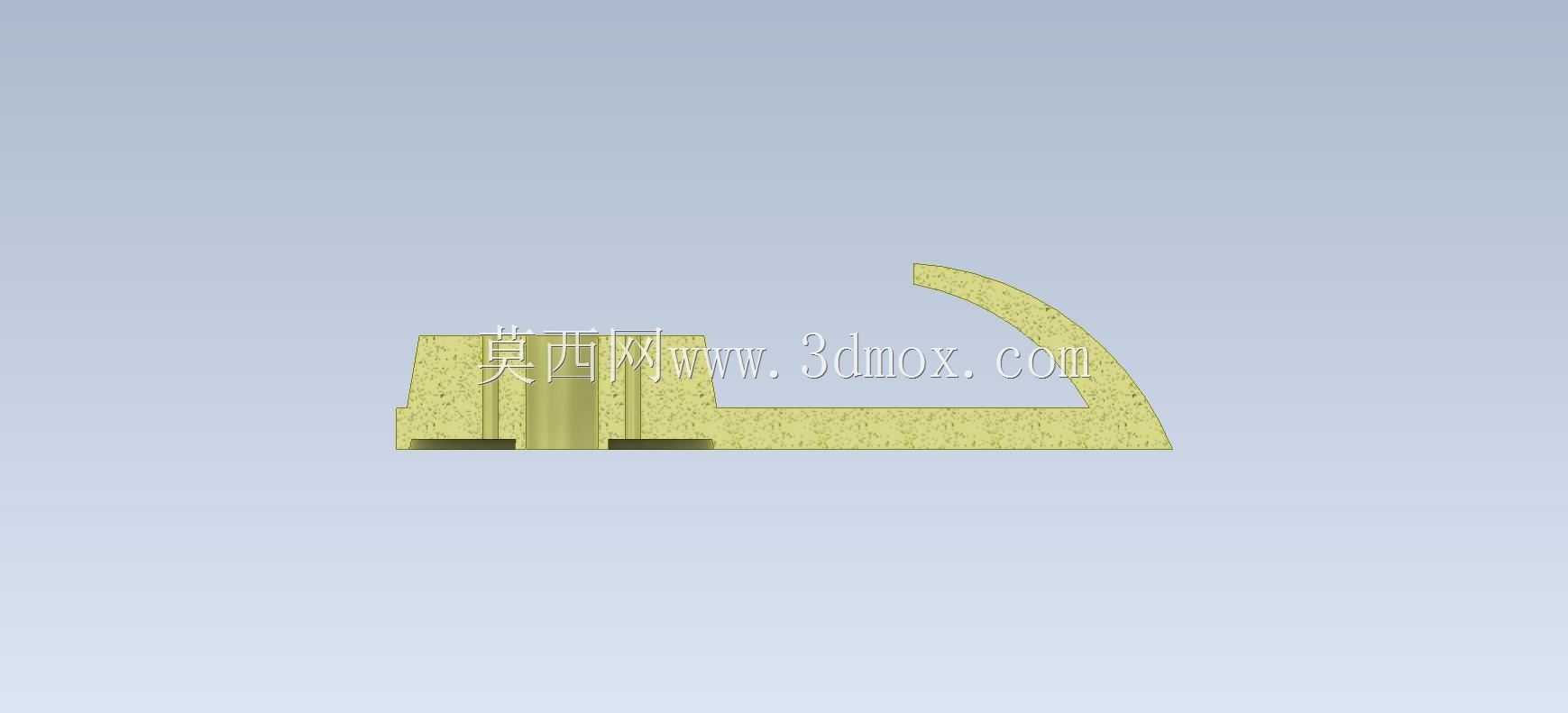

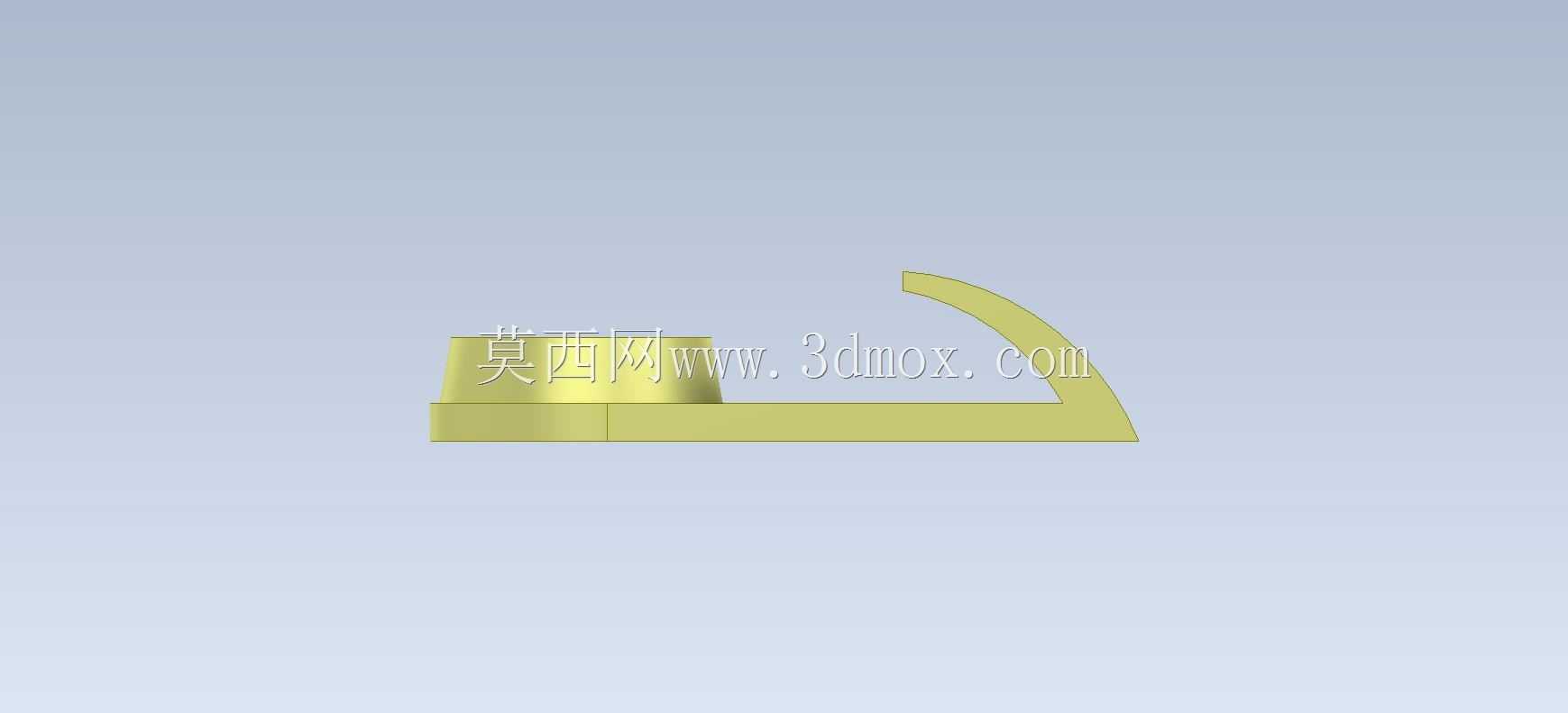

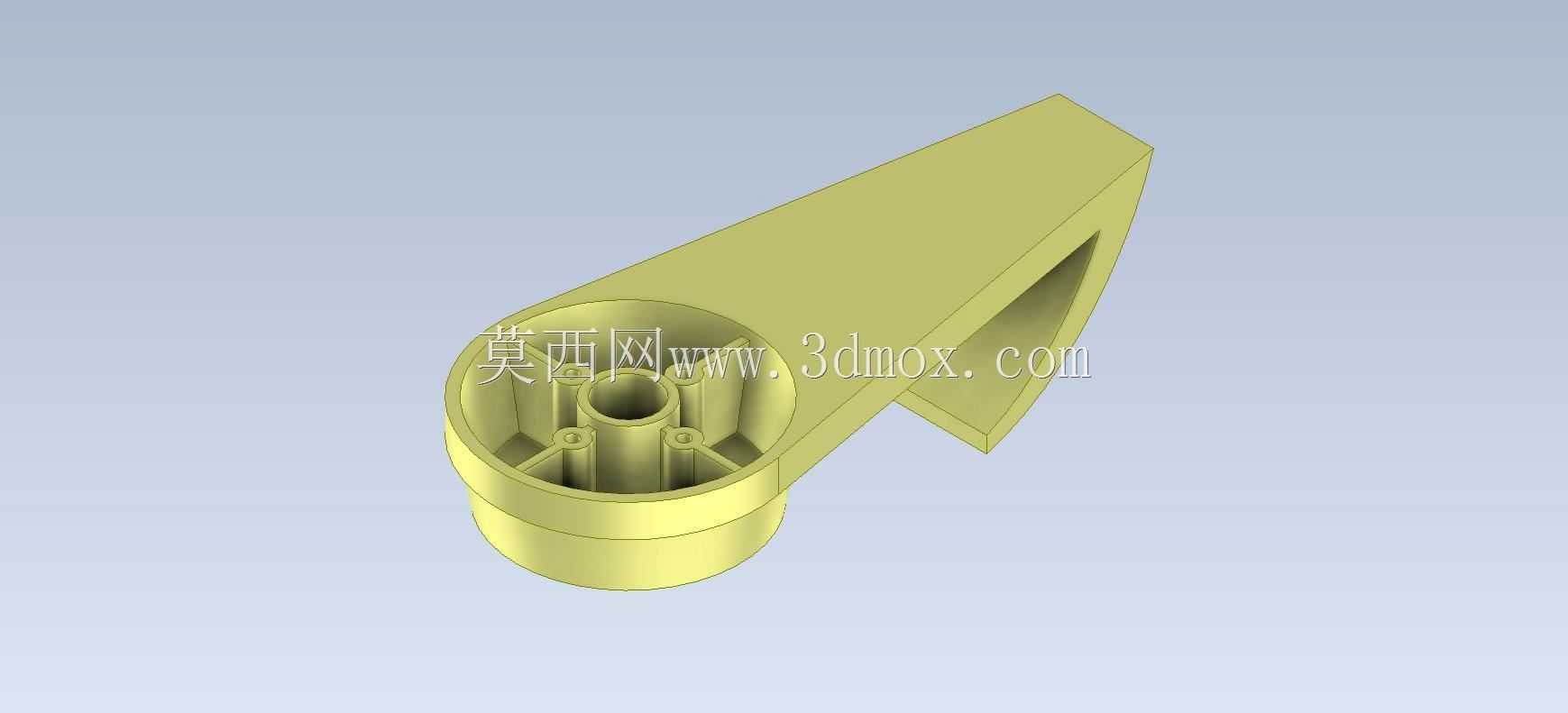

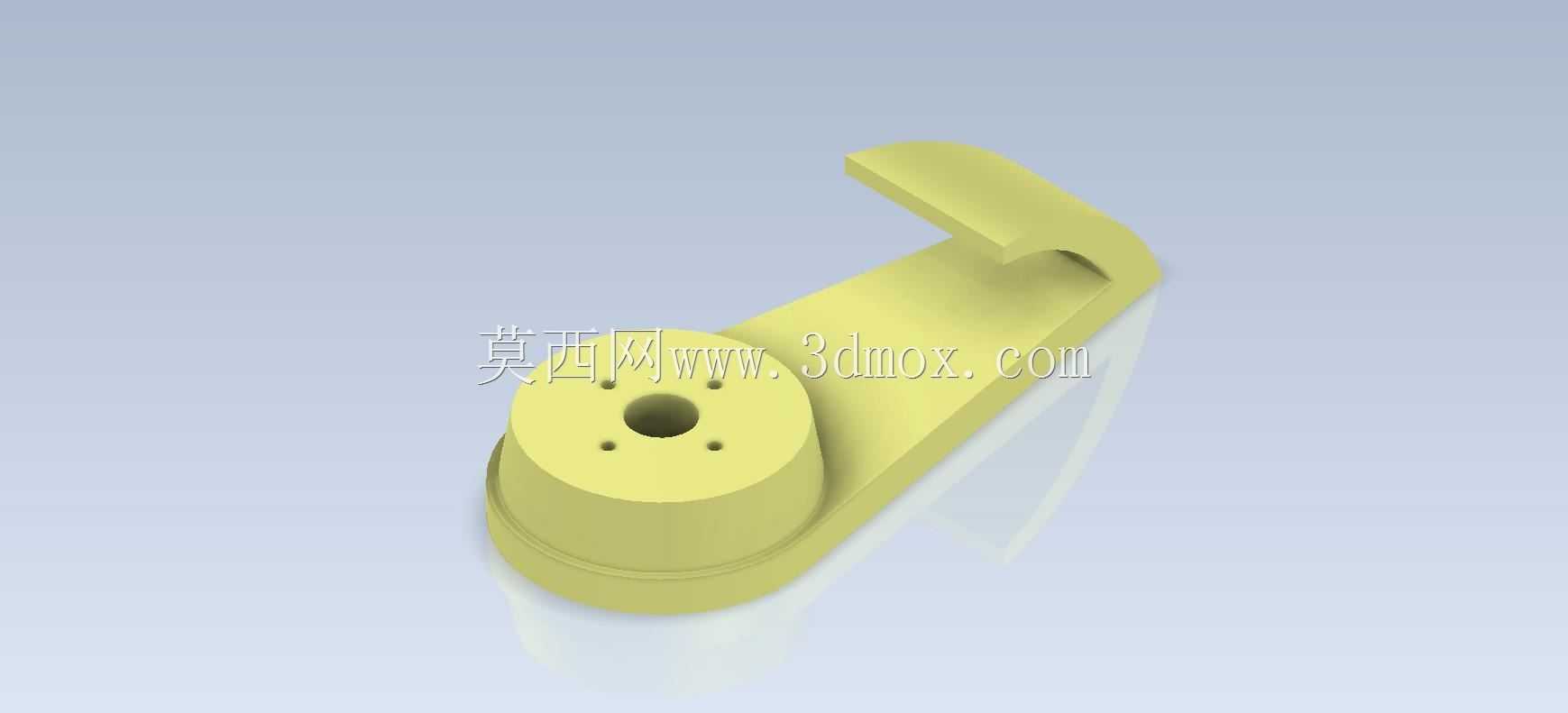

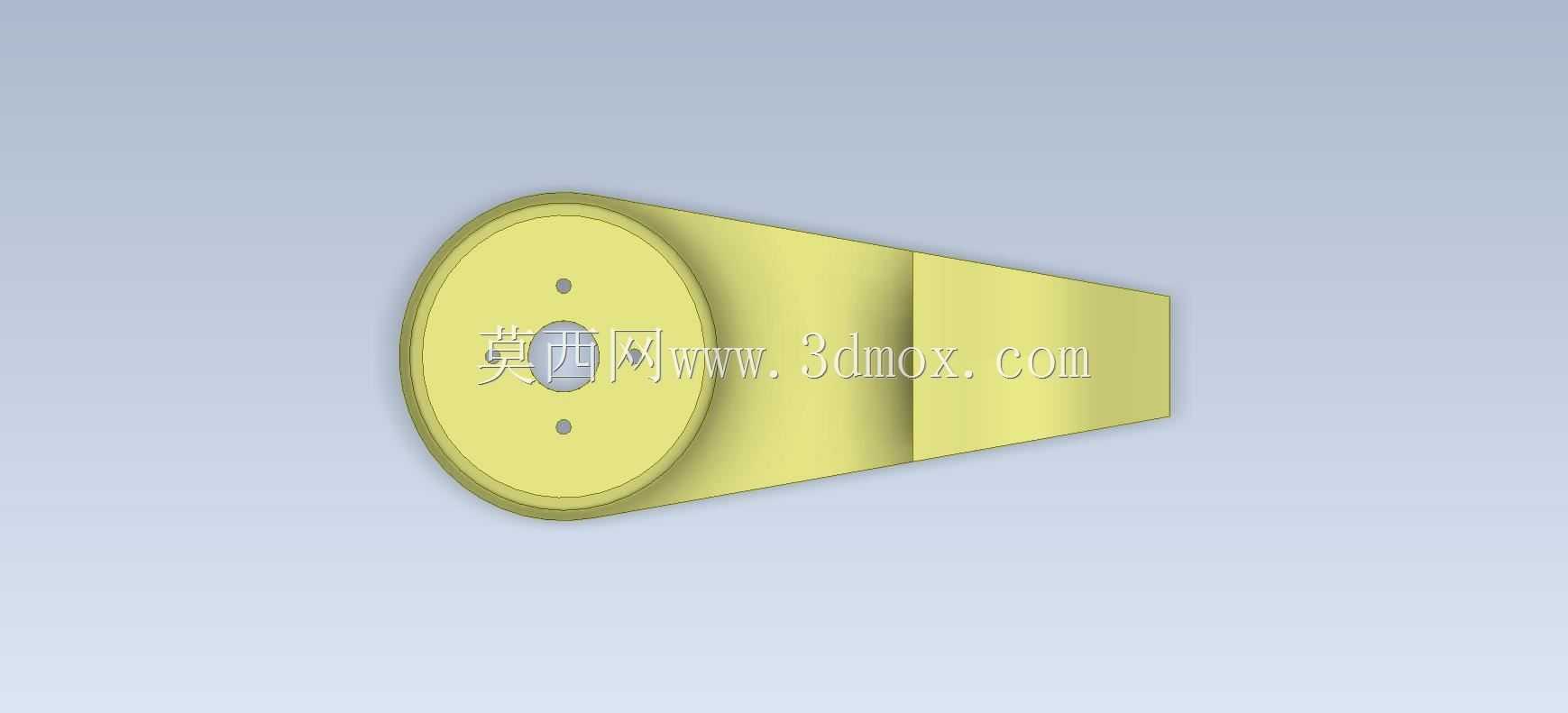

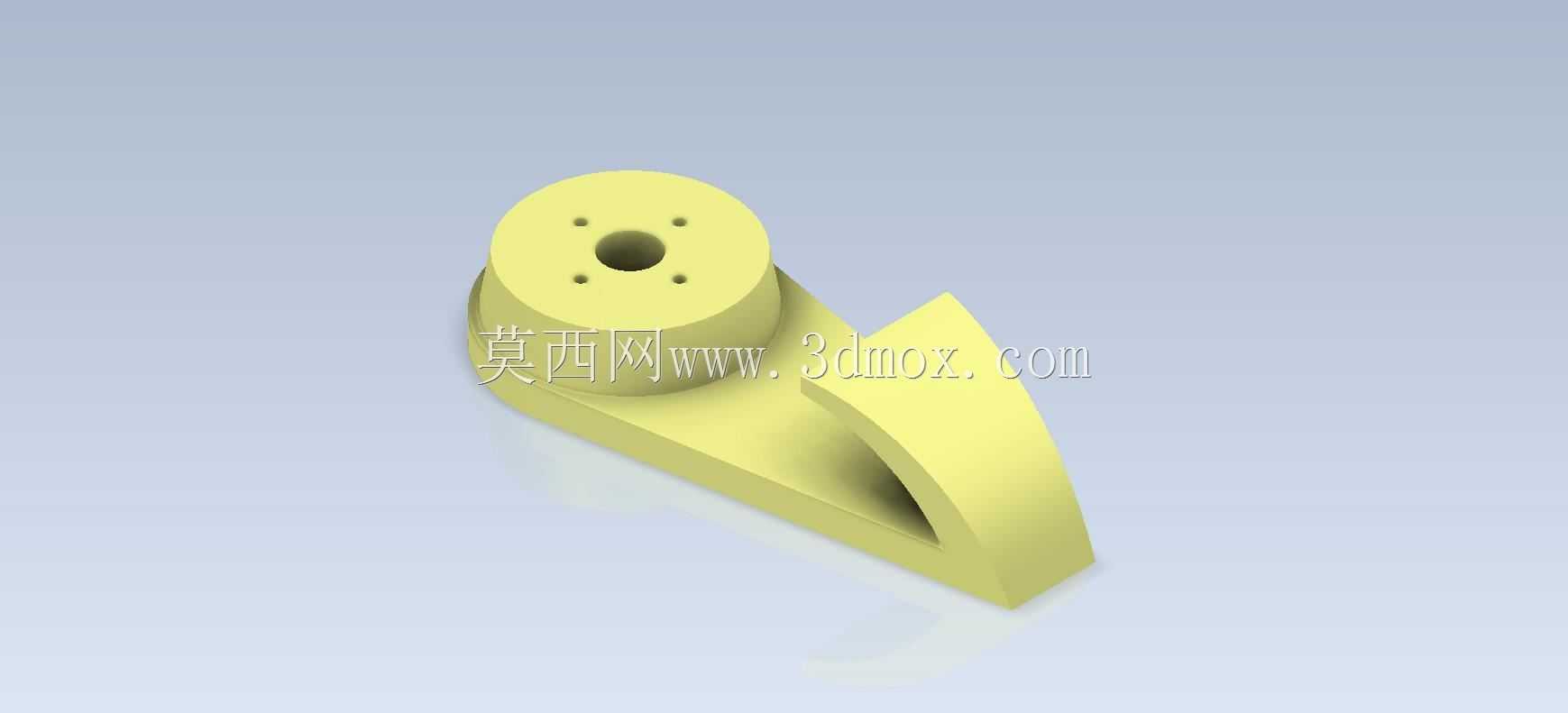

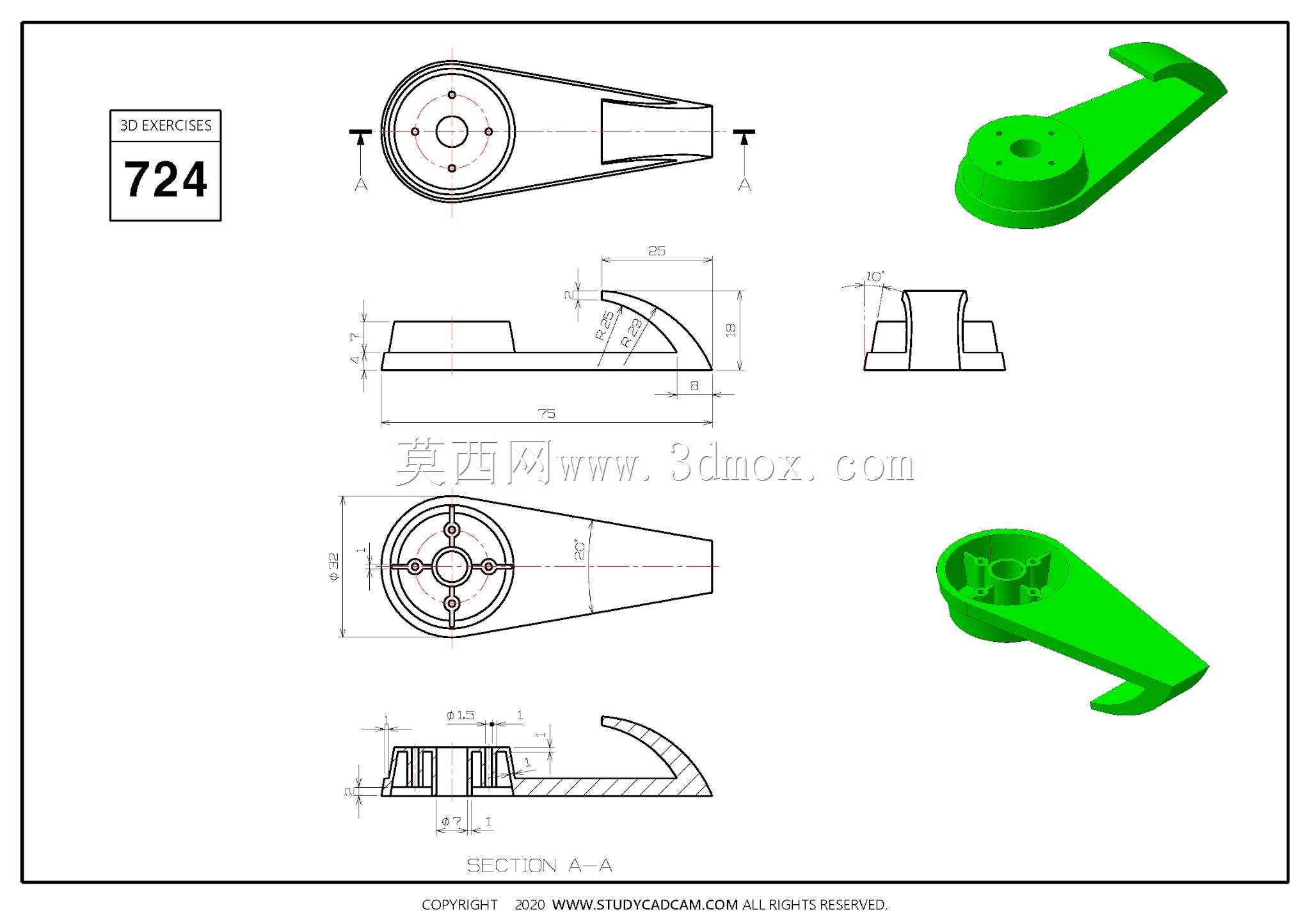

　　该构件属于典型的机械传动与支撑复合类零件，在轻工自动化输送线、小型工装夹具定位单元、非标设备的连杆联动机构中有着较为广泛的应用场景。从结构功能来看，零件下部的圆盘座是核心安装基准，圆盘中心设置的通孔用于穿过定位销轴或紧固螺栓，围绕中心孔均匀分布的四个小孔为沉头安装孔，可通过内六角螺钉将整个构件固定在设备的安装基板或回转盘面上，安装时需保证圆盘底面与安装面的贴合度不低于0.02mm，避免固定后出现偏载晃动。圆盘上部延伸出的斜向臂体为主要传力结构，臂体截面采用渐变式设计，靠近圆盘座的位置截面厚度更大，向末端钩头方向逐步收窄，这种设计既可以保证臂体在承受侧向拉压力时的结构强度，又能合理控制零件整体重量，减少不必要的材料消耗。臂体末端的弯钩结构是功能执行端，弯钩内侧设置有贴合弧面，可与配套的圆柱销、拉杆轴类零件形成勾连配合，在机构运动过程中实现拖拽、限位、锁止的动作，弯钩的开口尺寸与配合轴径的公差配合建议选取H8/f7间隙配合，保证勾连动作顺畅无卡滞，同时避免配合间隙过大导致的传动冲击。

　　从设计思路层面拆解，该零件的建模过程需要重点关注几个基准的统一：首先以圆盘底面作为Z向定位基准，圆盘中心轴线作为整个零件的主基准轴，斜向臂体的对称面需与圆盘上其中一组安装孔的中心连线重合，保证安装时的受力对称性，避免偏载力矩作用在安装螺钉上导致螺钉断裂。弯钩部分的弧面中心与主基准轴的相对位置尺寸是整个零件的核心功能尺寸，该尺寸直接决定了机构运动的行程范围与勾接位置精度，建模时需通过几何约束保证弯钩弧面与臂体侧面的相切过渡，避免出现应力集中的尖角。零件的所有棱边均设置了R0.5-R1mm的工艺圆角，一方面是消除机加工过程中的毛刺锐边，避免装配时划伤操作人员，另一方面是减少零件受载时的应力集中点，提升构件的疲劳使用寿命。

　　在实际安装边界方面，圆盘座的外径决定了安装时所需的平面空间，安装面周围需预留至少大于圆盘外径5mm的操作空间，方便内六角扳手拧紧安装螺钉；斜向臂体向上延伸的高度与弯钩的外伸长度，决定了该构件在设备中安装时的周边避让范围，设计配套机构时需预留出臂体摆动或直线运动的空间，避免运动过程中与周边其他零部件发生干涉。零件的壁厚设计充分考虑了常用加工工艺的适配性，若采用铝合金铣削加工，最小壁厚不小于2mm即可满足加工刚性要求；若采用工程塑料注塑成型，臂体部分的壁厚需保持均匀，避免出现壁厚差过大导致的注塑缩痕问题。在实际工况使用中，该构件可承受的静态拉拽载荷需根据材料选型匹配，采用45号钢调质处理时，可承受不超过5kN的静态拉载荷，采用6061铝合金加工时，建议静态载荷不超过1.8kN，若用于有冲击载荷的工况，需在弯钩与臂体的过渡位置增加加强筋结构，提升抗冲击性能。

　　从建模练习的角度来看，该零件涵盖了回转体拉伸、斜向凸台构建、弧面切除、孔阵列、圆角过渡等多个常用的三维建模特征，适合作为入门阶段的建模练习案例，练习过程中可重点掌握基准面创建、特征对称约束、几何公差匹配的相关技巧，理解零件结构与实际功能、加工工艺之间的对应关系，避免出现仅追求外形相似而忽略工程实际合理性的建模问题。在实际设备应用中，这类构件常作为小型联动机构的中间传力件，比如在纸盒包装机的料仓挡料机构、小型工装的快速夹紧单元、自动化生产线的工件止挡机构中，都能看到这类结构的衍生设计，通过调整臂体长度、弯钩角度、安装孔距等参数，即可适配不同的安装空间与载荷需求。
