门闩式插销锁止机构三维练习模型

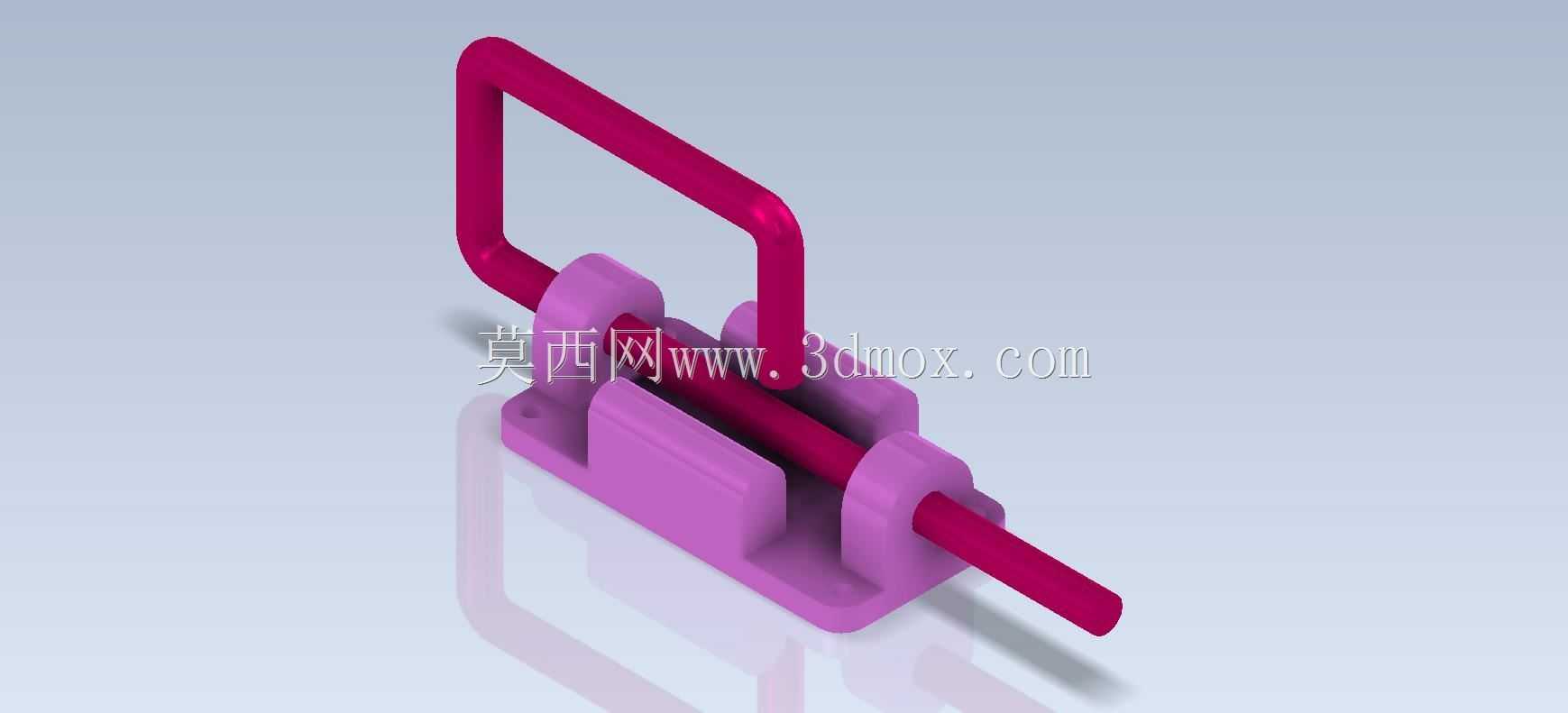

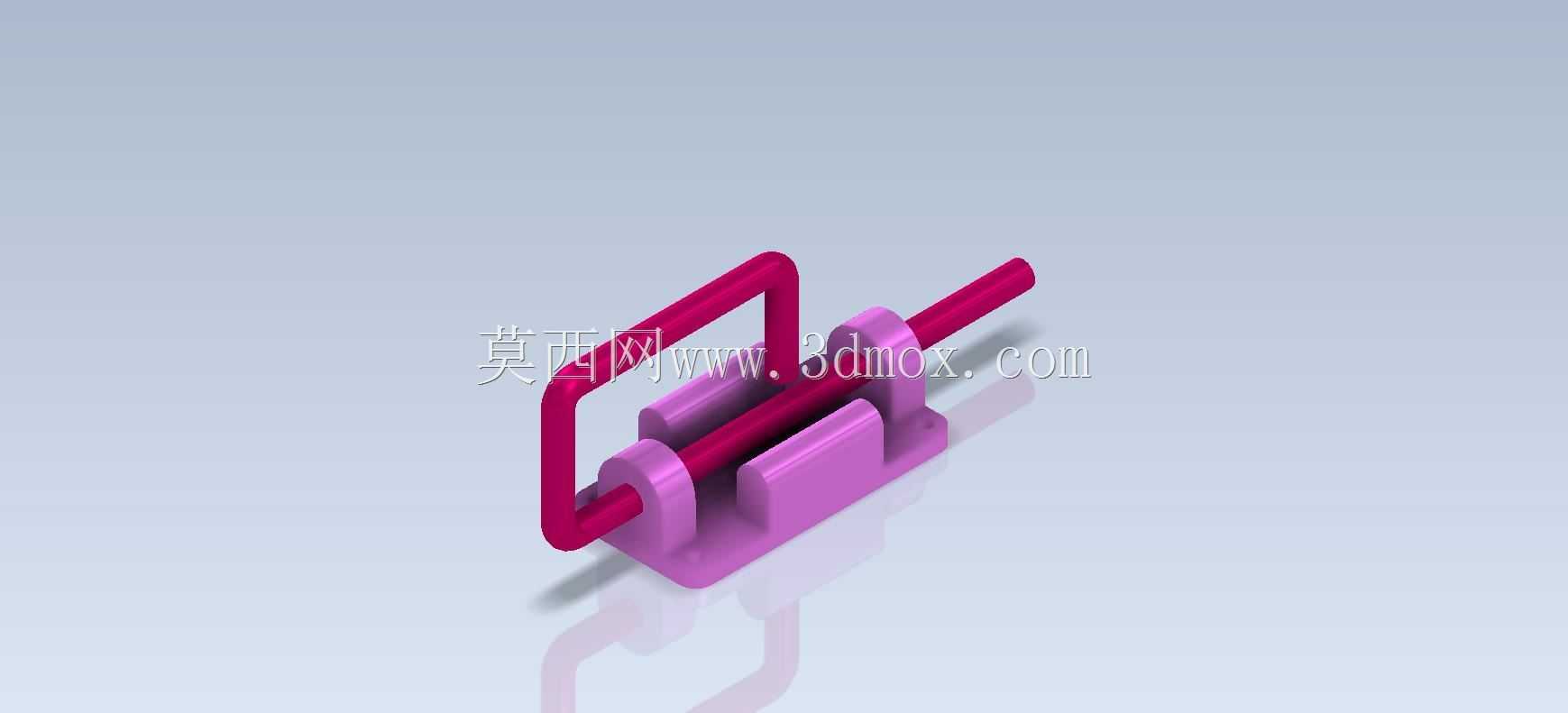

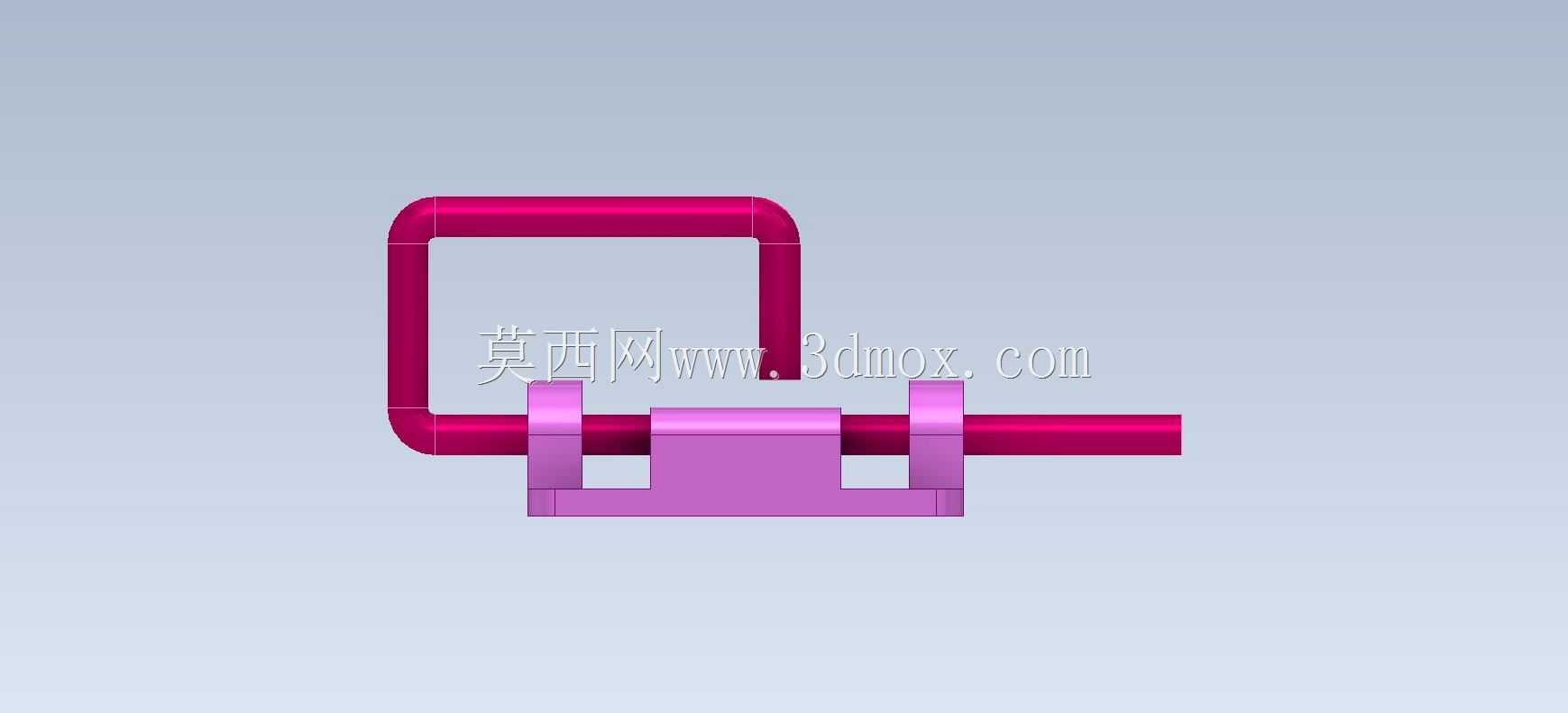

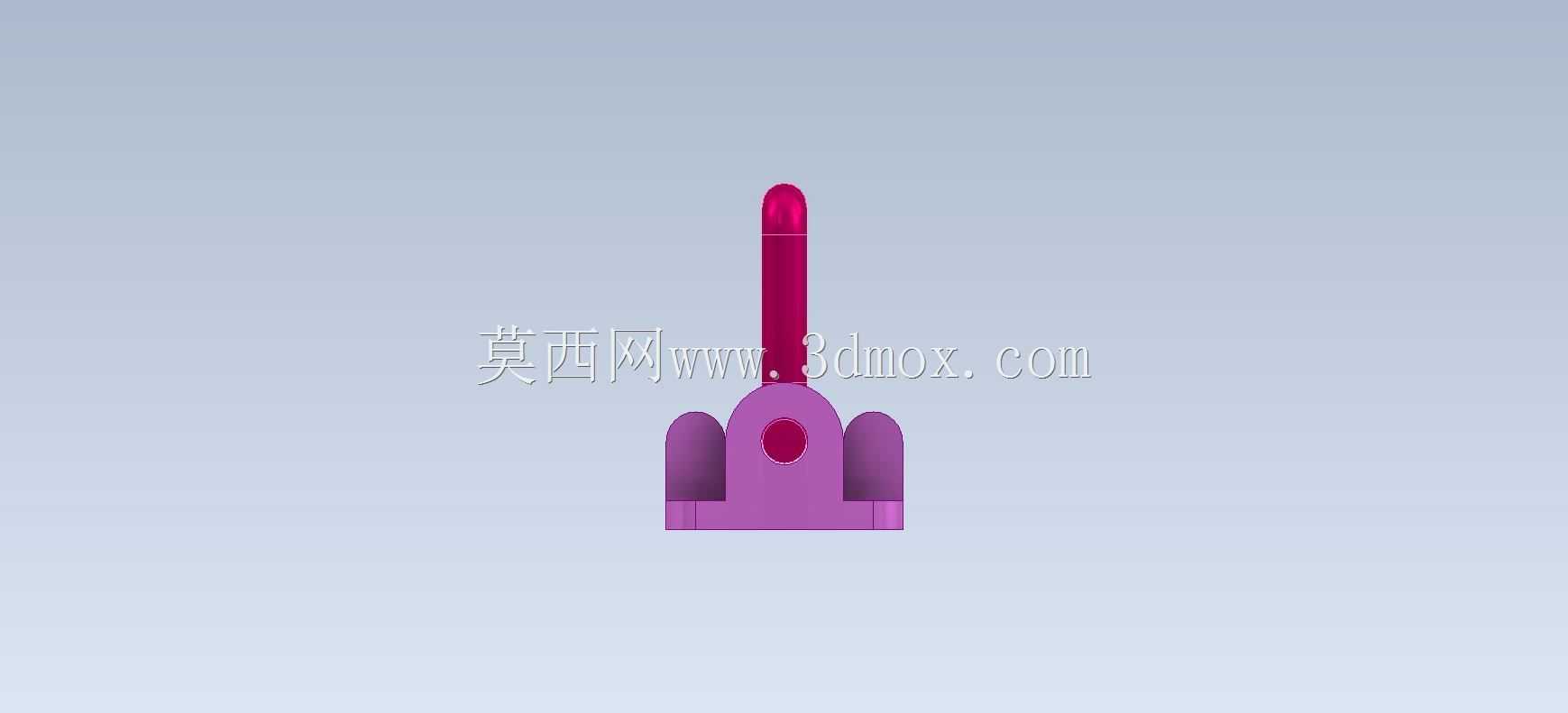

　　这类插销式锁止构件常被用在小型设备检修门、工装夹具快开挡板、轻型防护栏门的位置，日常工况下不需要承受大载荷冲击，核心作用是实现两个相对开合部件的快速锁止与解锁，相比螺纹锁紧、卡扣锁紧的结构，它的操作逻辑更直白，不需要额外工具，徒手扳动U型提手就能完成动作，一线操作人员上手门槛极低，哪怕是没有设备操作经验的人员，看一眼就能明白使用方式。从结构组成来看，整个构件分为固定基座、活动插杆、U型操作提手三个核心部分，两个带同轴通孔的凸台直接和基座做成一体，不需要额外装配衬套，插杆穿在两个凸台的通孔内，径向间隙控制在0.1到0.15毫米之间，既保证插杆滑动顺畅不会卡滞，又不会因为间隙过大出现锁止后晃动旷量。U型提手和插杆采用垂直固连的方式，

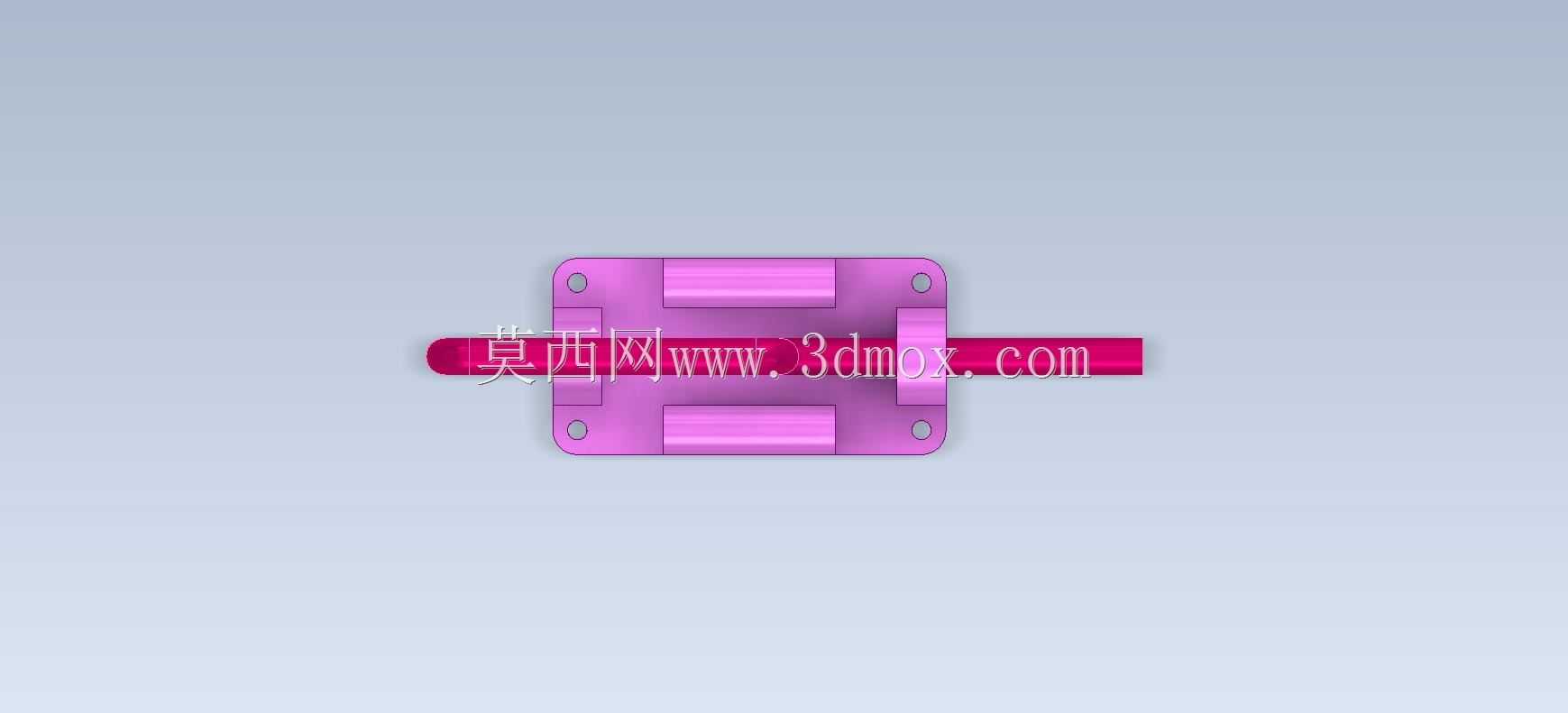

　　连接位置做了圆弧过渡处理，避免应力集中导致反复扳动后提手根部断裂，提手的弯折半径做了加大处理，握持位置没有尖锐棱角，徒手操作的时候不会硌手，哪怕戴薄劳保手套也能轻松施力。设计这类构件的时候，首先要确认的是插杆的有效锁止行程，也就是插杆伸出远端凸台的长度，这个尺寸需要匹配被锁止部件上对应的插孔深度，一般要保证插杆插入插孔的深度不小于插杆直径的1.5倍，避免受外力振动的时候插杆从插孔内滑脱，造成锁止失效。基座的安装面做了平整处理，两个安装孔位对称分布在基座两侧，孔位间距留足了标准螺栓的安装操作空间，不需要特殊工具就能完成基座在安装面上的固定，安装的时候不需要额外调整同轴度，只要基座贴紧安装面锁紧螺栓，插杆就能顺畅滑动。

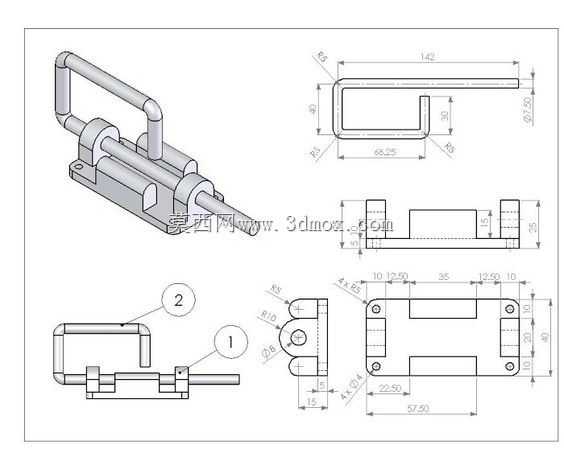

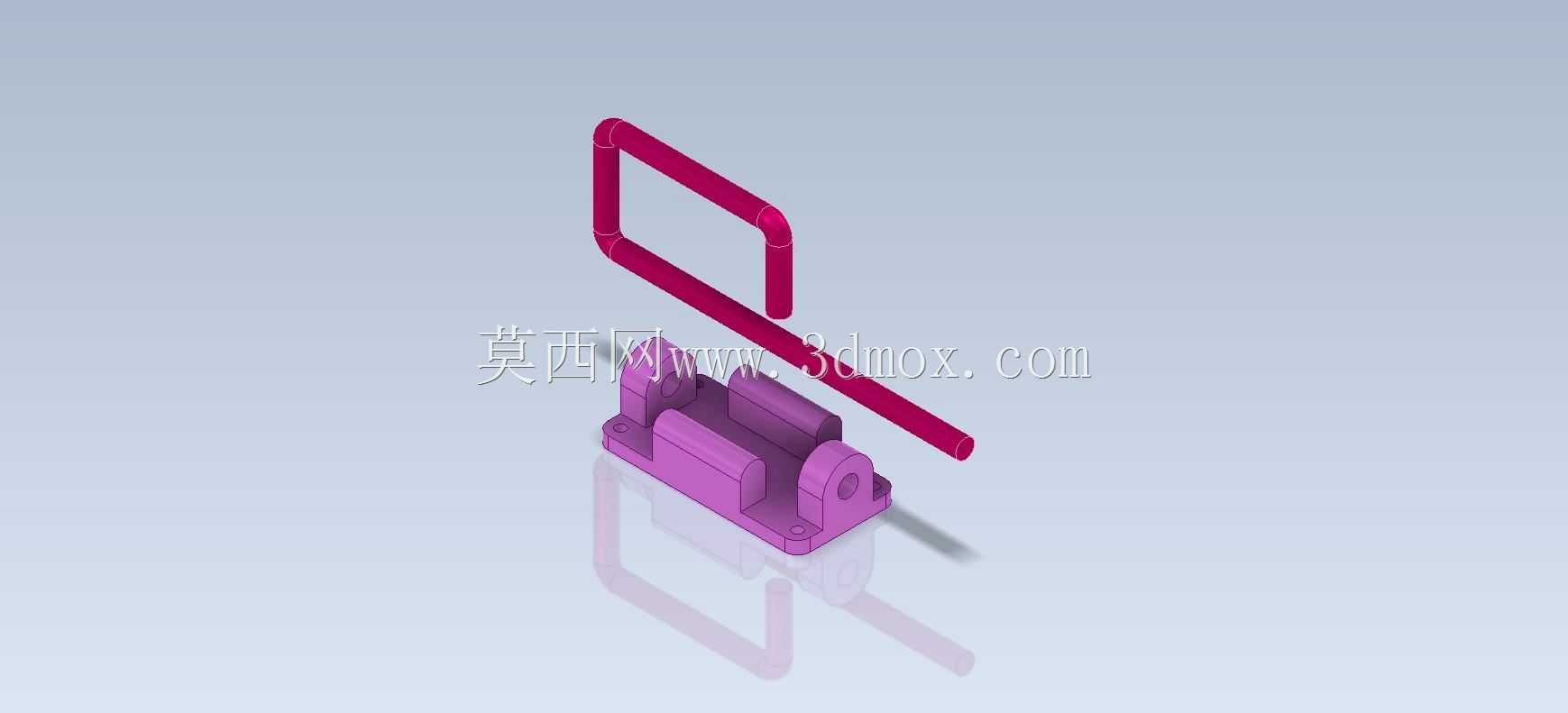

　　插杆的末端做了小角度倒角，一方面是装配的时候更容易穿入凸台的通孔，另一方面锁止的时候更容易对准被锁部件上的插孔，哪怕两个部件有微小的位置偏差，倒角的导向作用也能让插杆顺利插入，不需要反复调整对位。整个构件的外形轮廓没有多余的突出结构，所有外露的棱边都做了R0.5的圆角处理，避免操作人员经过的时候剐蹭衣物或者划伤皮肤，适配车间、实验室、民用柜体等多种场景的安全要求。从建模逻辑来看，这个结构非常适合三维建模入门练习，整个零件没有复杂的曲面特征，全部是拉伸、倒圆角、简单布尔运算就能完成的特征，建模过程中可以重点练习同轴孔的位置约束、对称结构的特征镜像、装配体中零件的配合关系设置，还能通过调整插杆直径、基座尺寸、提手高度等参数，

　　衍生出适配不同安装空间的系列化型号。实际选型应用的时候，需要根据使用场景的载荷大小调整构件的尺寸参数，如果是用在有一定振动的设备上，可以在插杆对应位置增加简单的弹簧定位结构，避免设备运行过程中插杆自行滑动解锁；如果是用在户外场景，只需要更换对应的耐腐蚀材质就能满足使用要求，整体结构的拓展性很强，不需要改动核心的滑动锁止逻辑就能适配多种工况。安装边界方面，整个构件的安装占用空间很小，基座的厚度控制在较低范围，安装后不会过多突出安装面，对周边部件的运动干涉风险极低，哪怕是安装空间比较局促的小型设备门板上，也能找到合适的安装位置，不需要为了适配这个锁止结构大幅改动原有设备的门板结构。滑动副的设计没有采用复杂的润滑结构，依靠零件本身的加工精度保证滑动顺畅，日常维护只需要定期清理插杆表面的灰尘杂物，不需要额外加注润滑脂，后期维护成本极低，非常适合用在不需要频繁维护的民用、工业轻型场景。
