工业用弹性开口销连接紧固结构

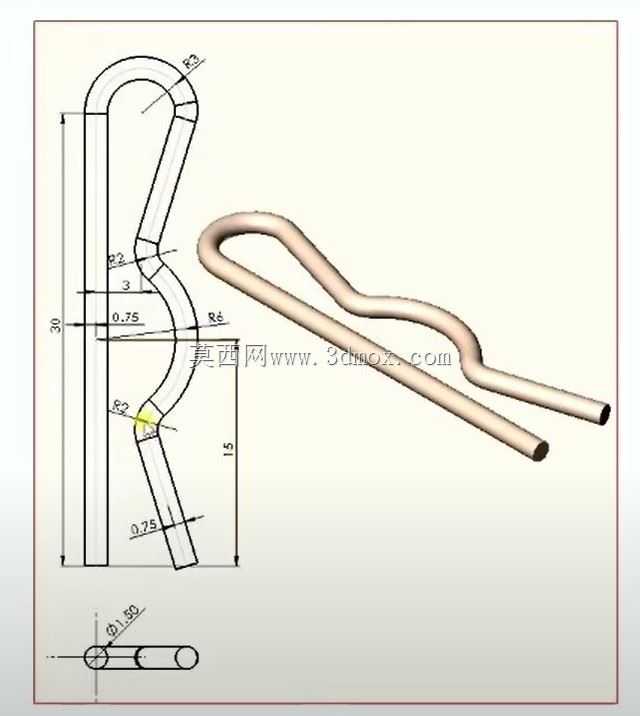

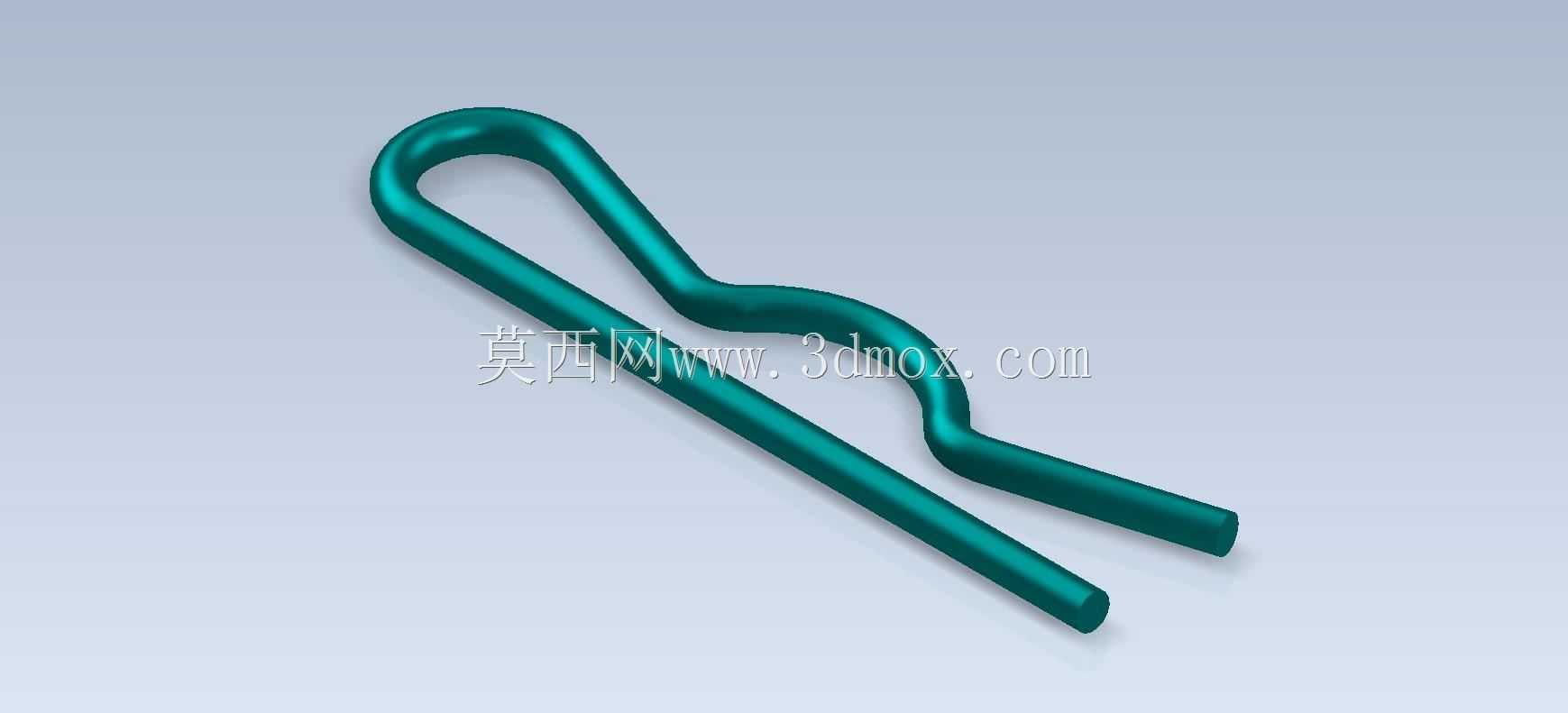

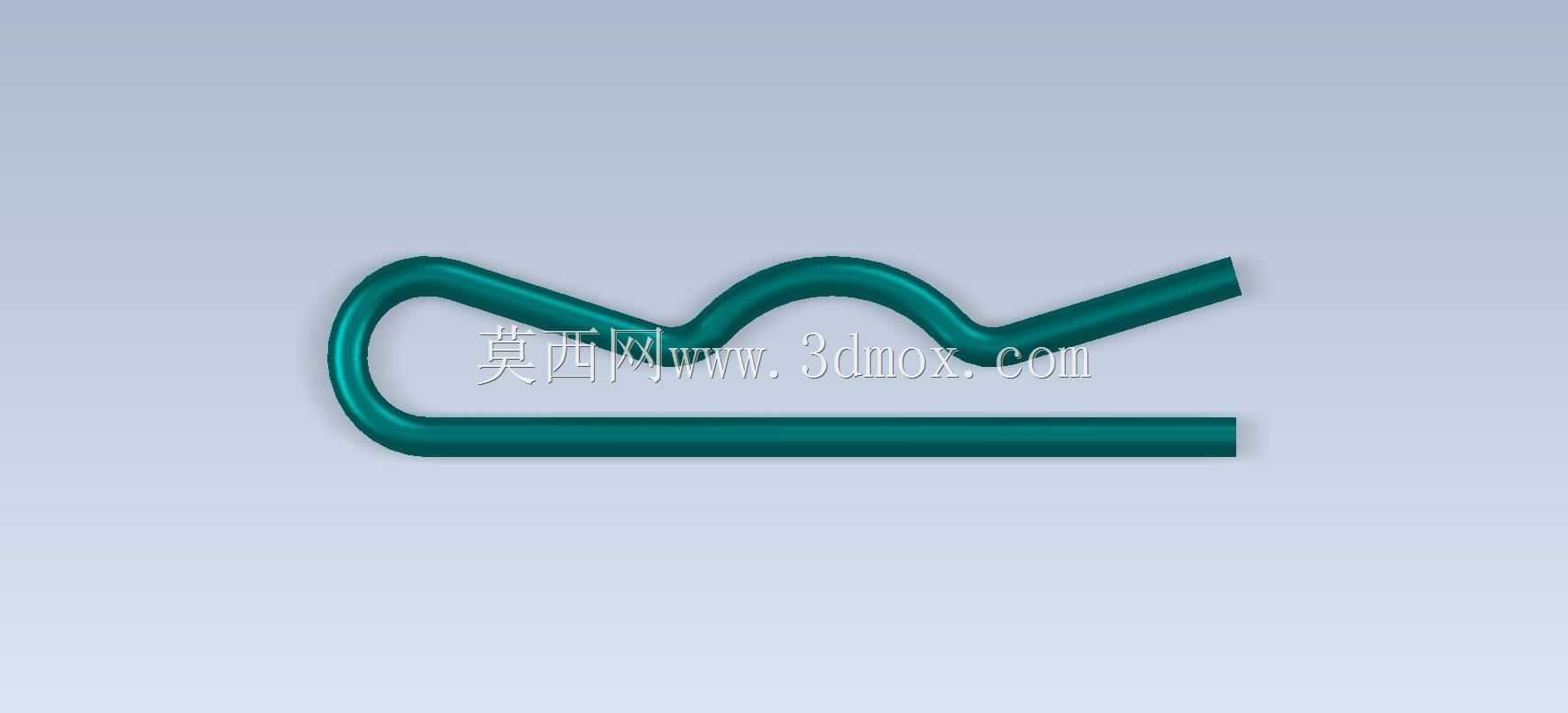

　　在各类机械设备的销轴连接、铰接副防松场景中，开口销是应用频次极高的小规格紧固配件，常配合销轴、螺栓带孔杆部、开槽螺母使用，避免受振动、交变载荷作用的连接件出现轴向窜动、松脱失效的问题。这类弹性开口销采用单根金属线材弯折成型，整体为对称双杆结构，头部为闭合圆弧弯环，两个直杆段沿弯环切线方向延伸，中段设置有向内收的波浪形弯折段，末端做圆弧收头处理，没有尖锐飞边，安装时不会刮伤配合件表面，也能降低安装过程中划伤操作人员的风险。

　　从实际应用场景来看，这类开口销覆盖了从普通农用机械、轻工输送设备到重型工程机械、汽车底盘铰接位的各类连接需求，比如输送线辊筒的销轴定位、农用拖拉机悬挂机构的铰接点防松、工程机械液压油缸销轴的轴向限位、自行车轮组快拆结构的锁止、小型机电设备的转轴限位，都能看到这类结构的身影。和刚性圆柱销、圆锥销不同，这类弹性开口销依靠线材自身的弹性变形实现卡紧，安装时不需要对配合孔做高精度铰削加工，普通钻孔工艺加工的通孔即可满足安装要求，对现场装配的适配性更强，尤其适合野外维修、小规模装配场景下的快速安装需求。

　　设计这类开口销时，首先要匹配对应销轴的直径确定适配规格：头部弯环的内径要略大于待穿装的销轴直径，保证销体能顺利穿过销轴上的径向通孔；两个直杆的有效长度要满足，穿过销轴孔后露出的长度不小于杆径的1.5倍，方便安装后掰开尾端实现锁止；中段的波浪形弯折结构是核心功能设计，一方面能让两个直杆在自然状态下保持向外张开的预紧力，穿入孔内后弯折段会抵在孔壁上，避免设备运行过程中销体受振动从孔中滑出；另一方面，波浪形的弯折可以提升销体整体的抗变形能力，当连接副受冲击载荷时，弯折段能产生微量弹性变形吸收冲击能量，避免销体受刚性冲击发生断裂。

　　从安装边界来看，这类开口销适配的安装孔直径通常比销体的线径大0.2-0.5mm，既保证穿装时的顺畅性，又不会因为间隙过大导致锁止失效；安装时需要将销体完全穿过销轴的径向通孔，直到头部弯环贴合销轴表面，之后将两个直杆分别向相反方向掰开，贴合在销轴或者螺母的端面上，避免直杆翘起勾挂外部杂物、或者受外力碰撞导致销体脱落。和传统的直杆开口销相比，带中段波浪弯折的结构在相同线径下，防松脱能力提升40%以上，尤其适合振动幅度大、交变载荷频繁的设备连接位，比如振动输送机的铰接点、冲压设备的连杆连接位，这类场景下普通直杆开口销容易受持续振动慢慢滑出孔位，而带弹性弯折的结构能持续保持对孔壁的张紧力，长期运行也不会出现松脱问题。

　　建模过程中需要重点关注几个工艺细节：头部弯环的弯折半径不能过小，否则弯折位置会出现应力集中，反复拆装后容易在弯环根部发生断裂；中段波浪弯折的曲率要平滑过渡，不能出现锐角弯折，避免线材在弯折过程中产生微裂纹，降低成品的疲劳强度；末端的收头要做倒圆处理，不能保留线材切断后的尖锐毛刺，否则穿装孔位时容易刮伤孔壁，产生的金属碎屑进入铰接副内部会加剧配合面的磨损。另外，这类开口销的线材通常选用弹簧钢或者低碳钢经表面防锈处理制作，弹簧钢材质的开口销弹性更好，适合需要反复拆装的检修位，低碳钢镀锌的开口销成本更低，适合一次性装配的固定连接位，选型时可以根据具体的使用场景、拆装频率、环境腐蚀程度匹配合适的材质。

　　在设备维护过程中，这类开口销属于易损配件，每次设备拆解检修后都需要更换新的开口销，不能重复使用已经弯折过的旧销，因为旧销经过一次弯折变形后，内部已经产生残余应力，弹性大幅下降，再次使用容易出现断裂、松脱的问题。安装时还要注意，不能为了安装方便刻意放大安装孔的直径，孔位过大时，销体在孔内会有较大的窜动空间，运行过程中反复撞击孔壁会加速销体的疲劳断裂，同时也会导致销轴的轴向定位失效，引发连接副的异常磨损。
