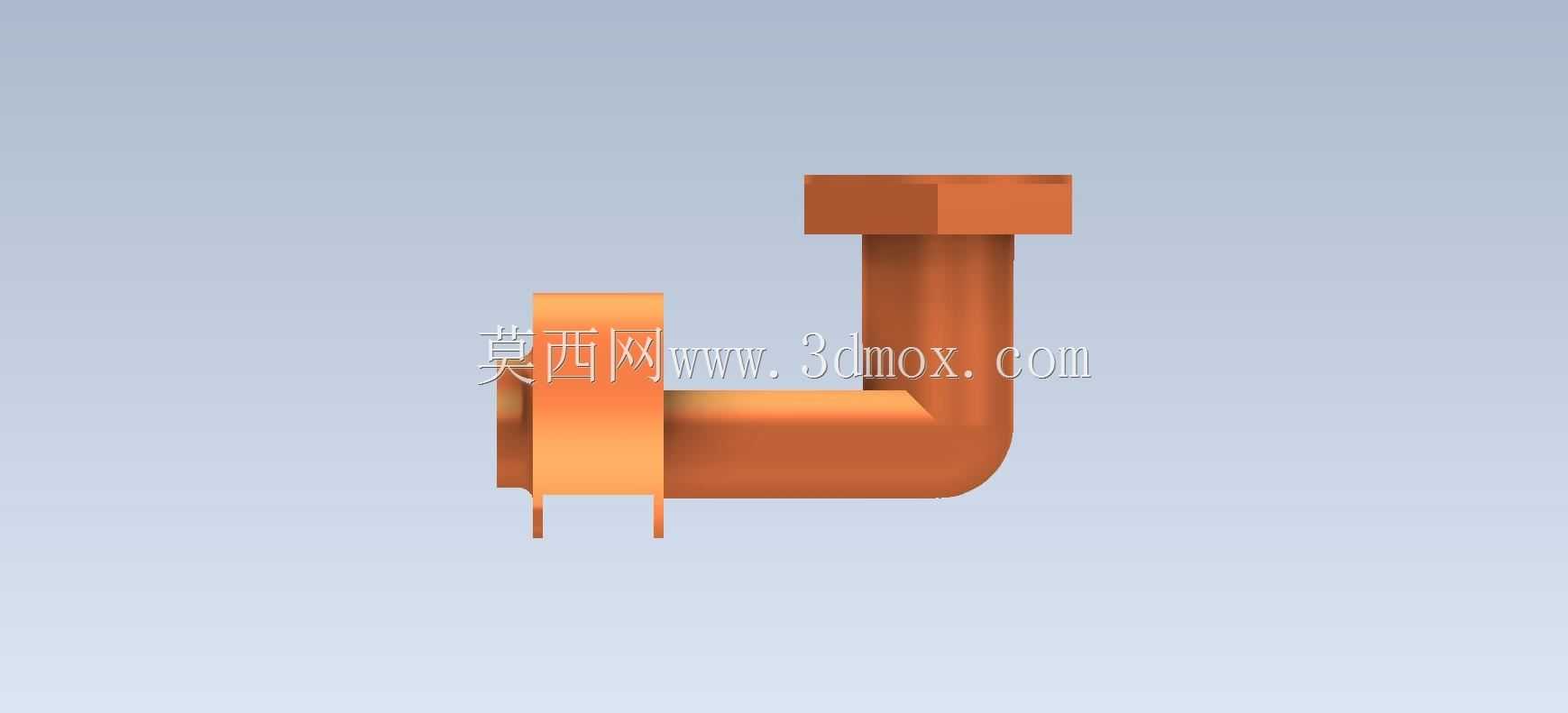

弯颈带叉座六角接头式管路连接件

　　该零件属于流体管路系统中的异形连接构件，在小型液压站、低压润滑回路、气动控制管线的布设场景中较为常见，核心作用是实现非同轴管路的转向对接，同时依托下部的叉形结构完成自身在设备机架上的铰接固定，无需额外设计独立安装支架，能有效压缩管路布设的空间占用。从结构功能拆分来看，上部的六角段是标准的管接头安装结构，对边尺寸适配常规活动扳手、开口扳手的夹持范围，中间的内孔为流体通径，可直接对接同通径的硬管或软管接头，六角段下方的轴颈可加装密封垫圈，对接安装面时能实现端面密封，避免流体渗漏。中间的弯颈段采用等截面圆弧过渡设计，没有直角弯折结构，流体经过时的局部阻力损失更小，不会出现直角拐角处的介质滞留问题，对于润滑脂类粘度较高的介质，

　　这种圆弧过渡结构能避免介质在拐角处堆积干结，长期使用也不会出现通径缩堵的问题。下部的叉形支座是该零件区别于普通弯管接头的核心结构，两个叉臂上开有同轴的通孔，可通过销轴铰接在设备的预制安装耳板上，这种铰接式安装方式能抵消管路工作时产生的小幅振动与位移，避免刚性连接的接头在设备运行振动下出现应力开裂、密封失效的问题，在存在持续振动的动力设备周边管路布设中，这种铰接结构的可靠性远高于刚性固定的普通接头。从设计逻辑来看，该零件采用一体化铸造成型后再做机加工的工艺路线，六角段的端面、内孔螺纹、叉臂的销轴孔都预留了机加工余量，铸造毛坯阶段就完成了弯颈与叉座的整体成型，减少了后续焊接拼接的工序，也避免了焊缝位置的应力集中与渗漏隐患。外形尺寸方面，

　　上部六角段的外接圆直径与下部叉座的最大宽度基本一致，整体投影轮廓没有突兀的外伸结构，在设备内部密集排布的管线间隙中安装时，不会与周边的其他管线、结构件发生干涉，弯颈的弯曲半径控制在通径的2.5倍，既保证了流体流动的顺畅性，也不会因为弯曲半径过大导致整体高度过高，占用过多的垂向安装空间。安装边界上，该零件的铰接销轴轴线与上部接头的轴线呈空间垂直状态，安装时需要提前确认安装耳板的开档尺寸与叉臂厚度匹配，销轴穿过叉臂孔后需加装开口销防脱，上部接头拧紧时的扭矩需控制在对应通径管接头的标准扭矩范围内，避免扭矩过大导致六角段与弯颈衔接位置出现断裂。实际使用中，这类接头常应用在小型工程机械的操纵阀组管路、机床润滑系统的分支管路、

　　自动化设备的气动控制回路中，尤其是在安装空间局促、设备存在持续小幅振动的工位，这种自带铰接支座的弯接头能省去额外的管夹、支架安装工序，降低管路布设的零件数量与装配工时，同时铰接结构自带的小幅活动余量，能吸收管路因温度变化产生的热胀冷缩位移，减少接头位置的疲劳损伤。从建模实现的角度，该零件的建模过程需要重点关注弯颈段与六角段、叉座段的衔接位置的圆角过渡，避免出现尖锐的棱角导致应力集中，叉臂上的销轴孔需要保证同轴度公差，否则安装时销轴无法顺利穿入，还会导致铰接转动卡滞，上部内孔与六角端面的垂直度需要满足密封要求，否则安装后密封垫圈受压不均会出现渗漏问题。
