带加强筋角向安装固定支座结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:698006
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计
  • 带加强筋角向安装固定支座结构设计

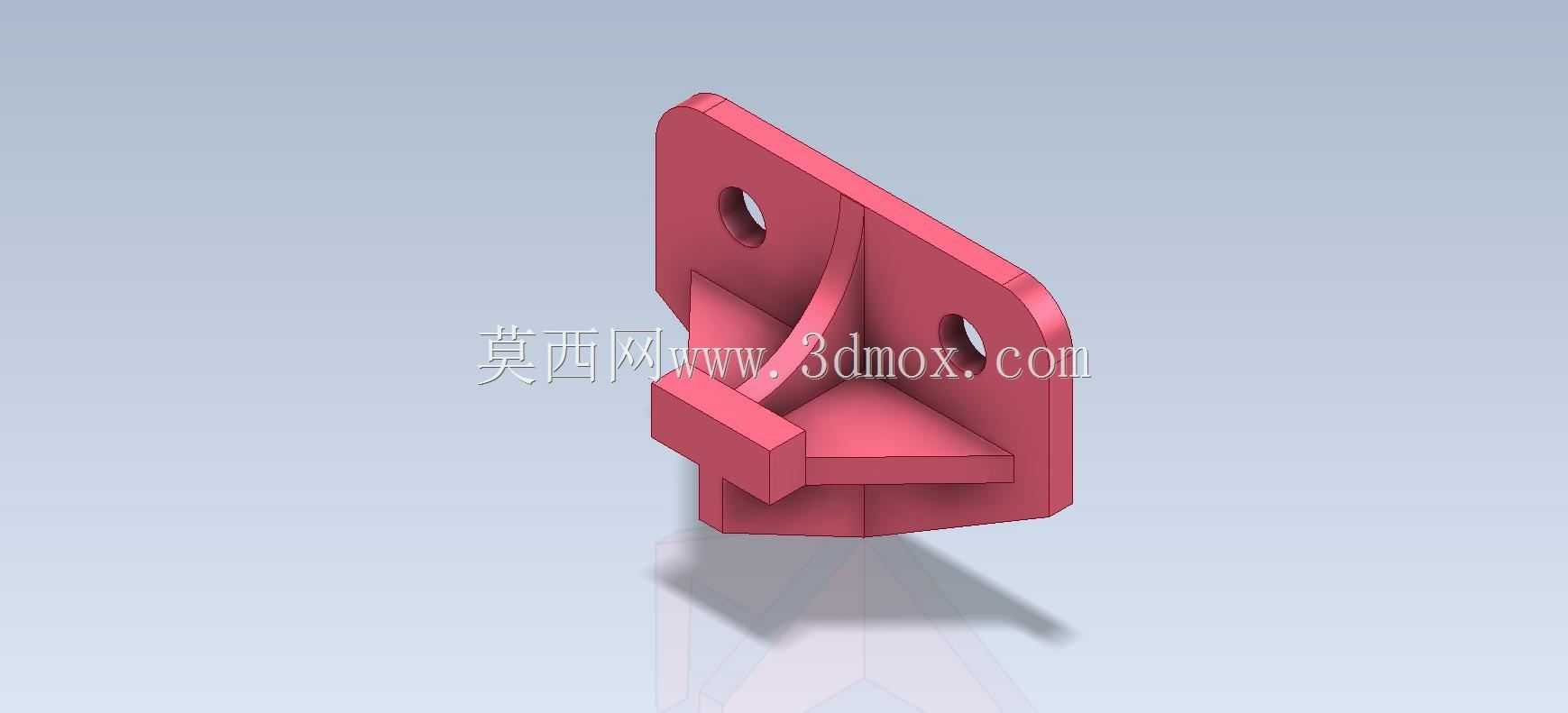

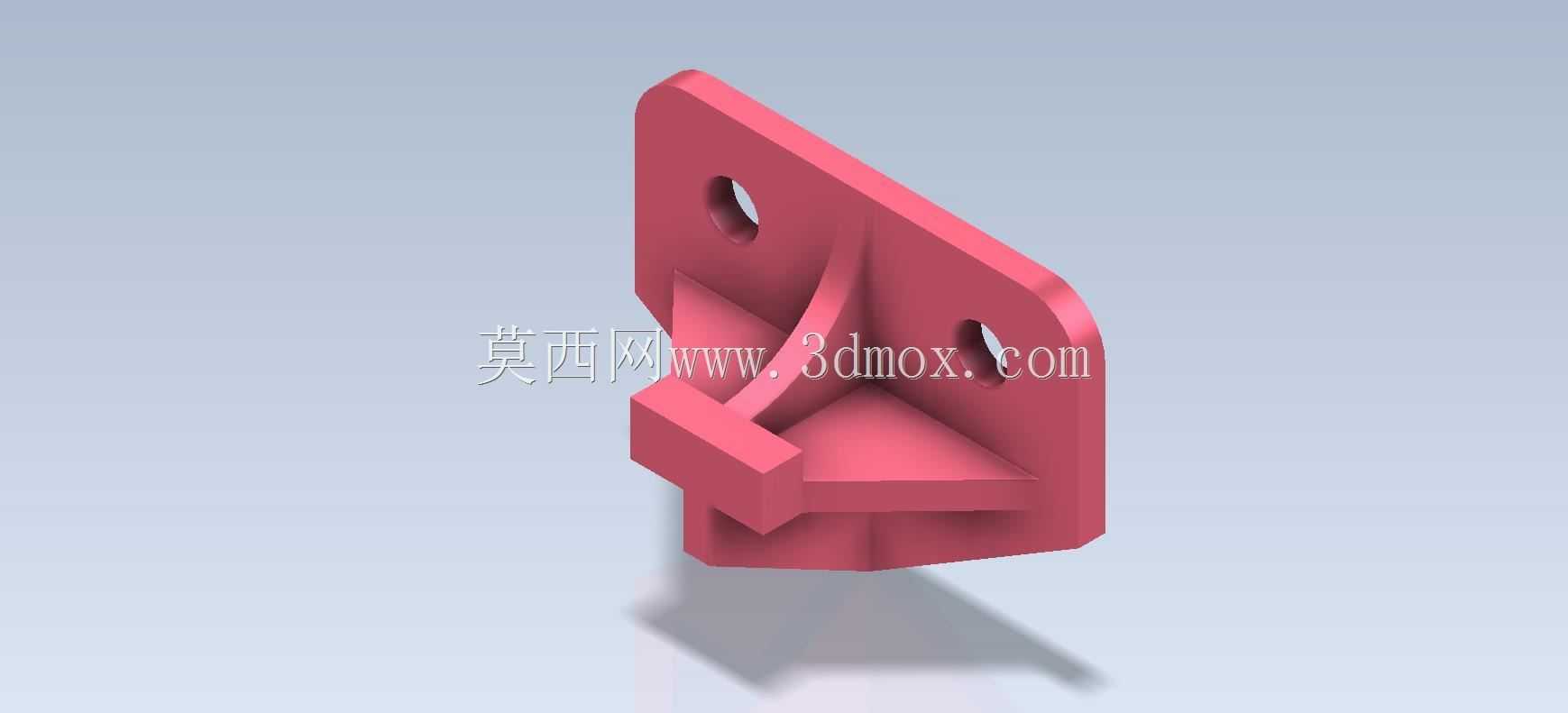

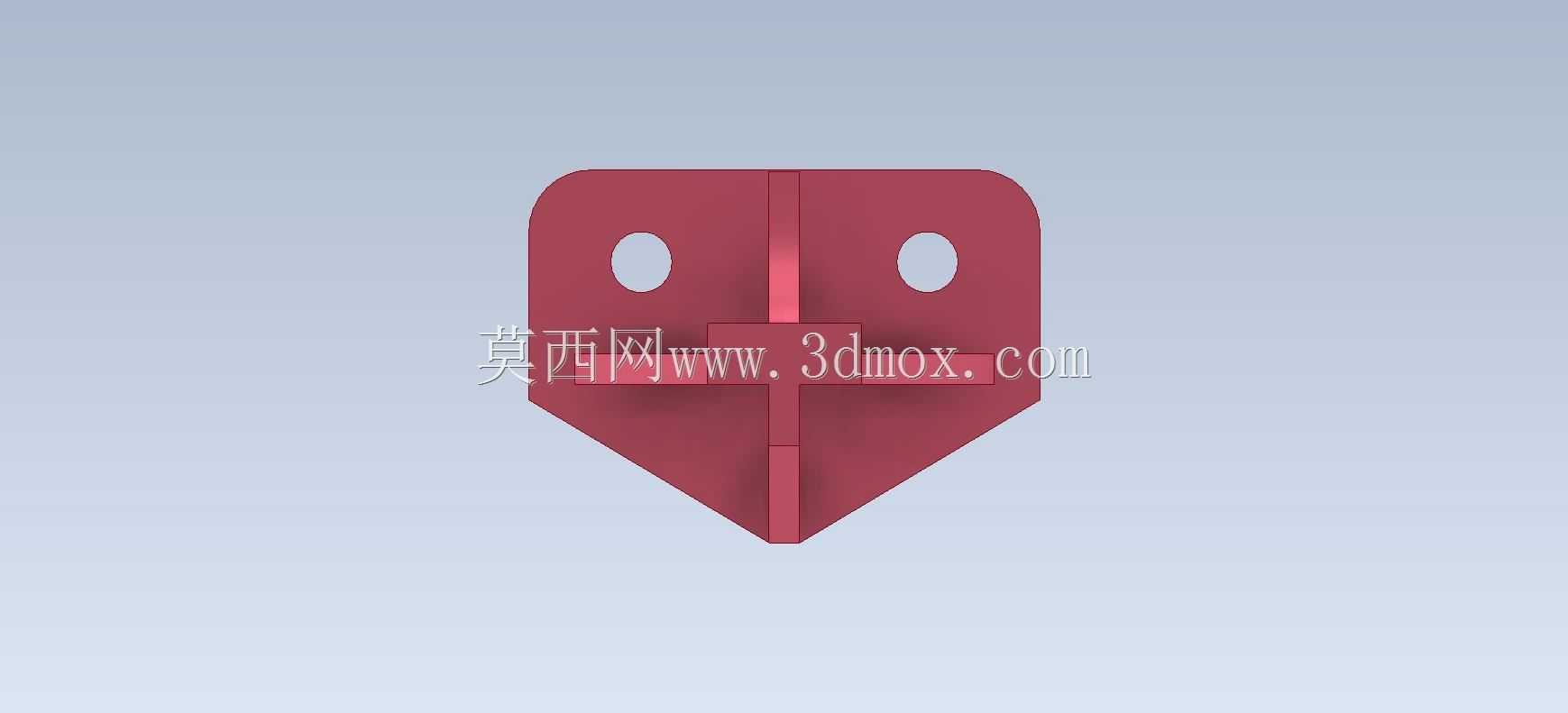

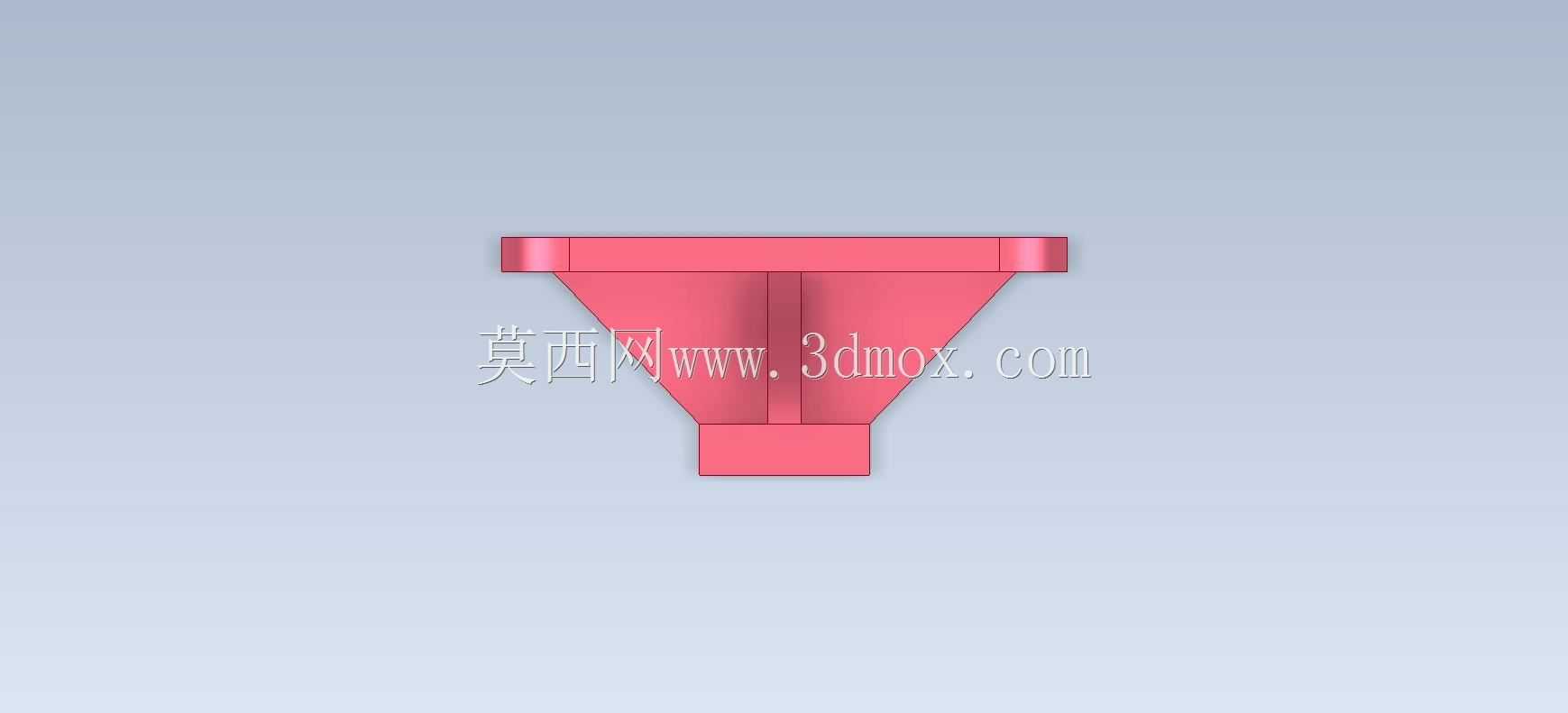

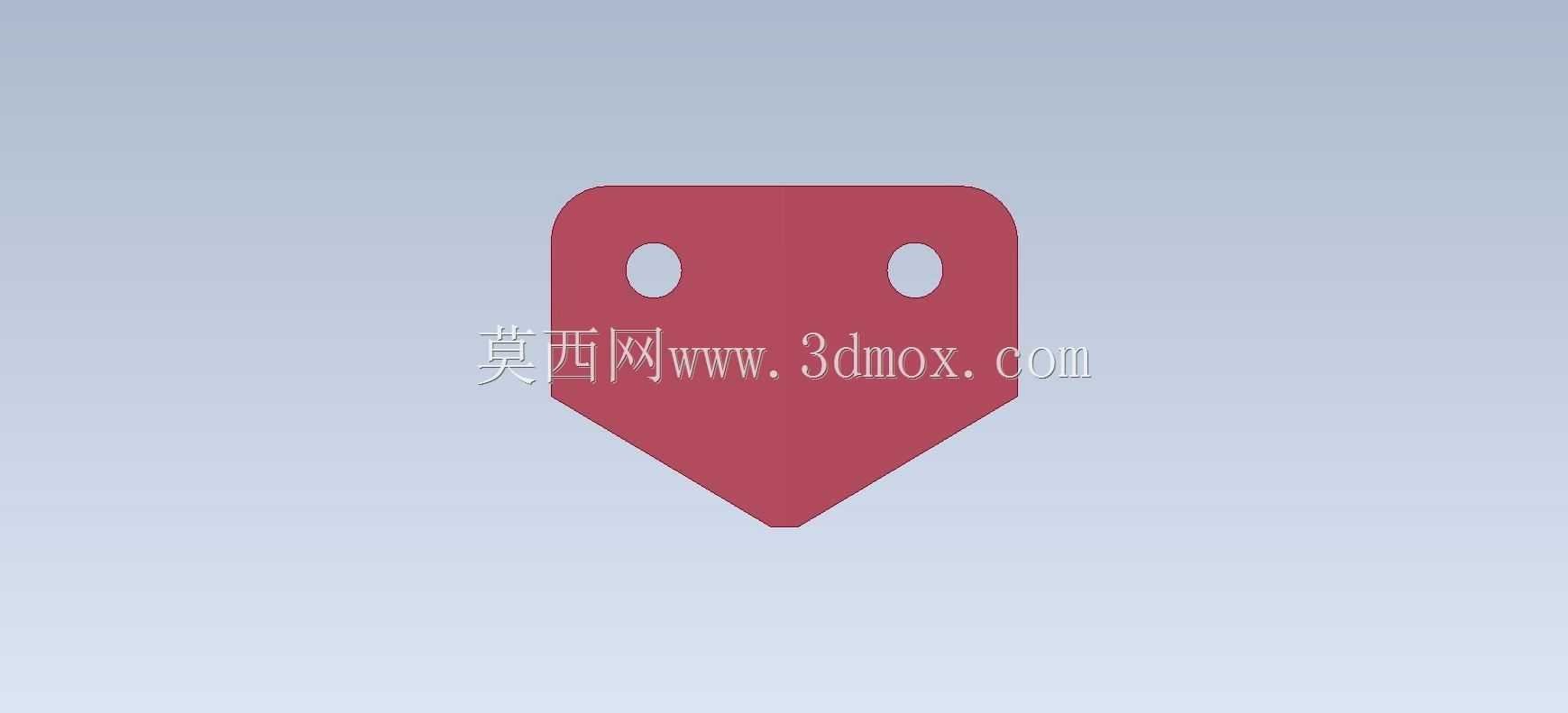

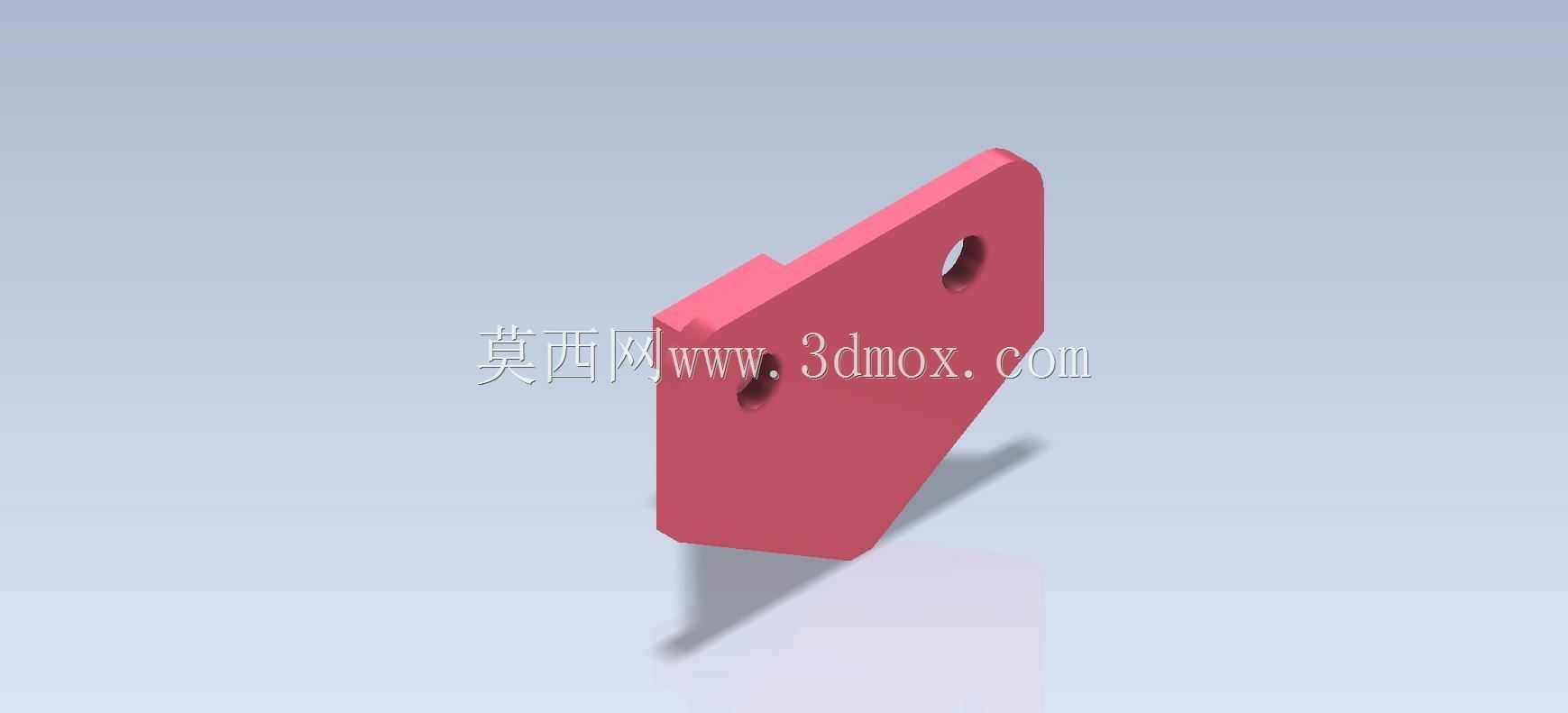

  这款角向安装固定支座,是小型自动化设备、轻工输送线旁侧辅件安装场景里很常见的一类支撑连接件,日常多用于光电传感器、小型气动管路支架、走线槽吊挂件的侧装固定,能在垂直安装面与水平伸出的负载之间形成稳定的刚性连接,避免悬臂负载长期受载出现下垂偏移。从结构设计逻辑来看,主体采用L型弯折的承力构型,竖直安装板上开设两个同轴度公差控制在0.1mm以内的沉头安装孔,适配M6规格的内六角圆柱头螺钉,安装时螺钉头可完全沉入孔内,不会突出安装面干涉相邻部件的排布;水平方向伸出的承托台做了等厚设计,台面上预留的卡接槽可直接卡入配套的辅件安装卡扣,不需要额外钻孔就能实现快速装调,能大幅缩短现场设备改型的装配耗时。

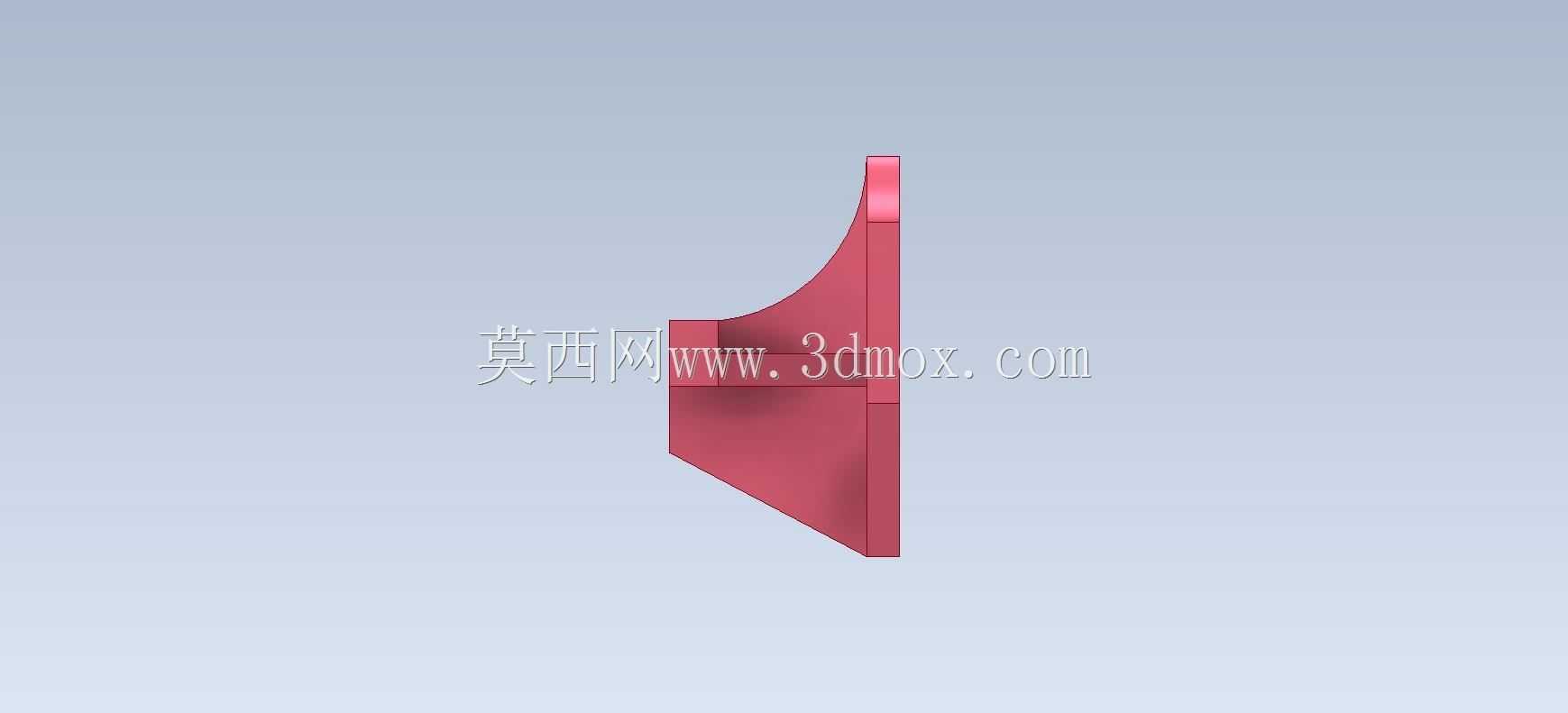

  很多新手做这类支座设计时容易忽略加强筋的受力匹配,这款结构在竖直板与水平承托台的直角交接处,设置了两道对称分布的三角形加强筋,筋的厚度取主体壁厚的0.8倍,既不会因为筋过厚导致注塑或铣削加工时出现局部应力集中,也能有效抵消悬臂负载带来的弯矩,按照常规工程塑料或6061铝合金的材料参数核算,当承托台端部承受150N的垂直向下载荷时,安装板与承托台交接处的最大形变可控制在0.05mm以内,完全满足多数工业现场传感器、小型气动元件的安装精度要求。

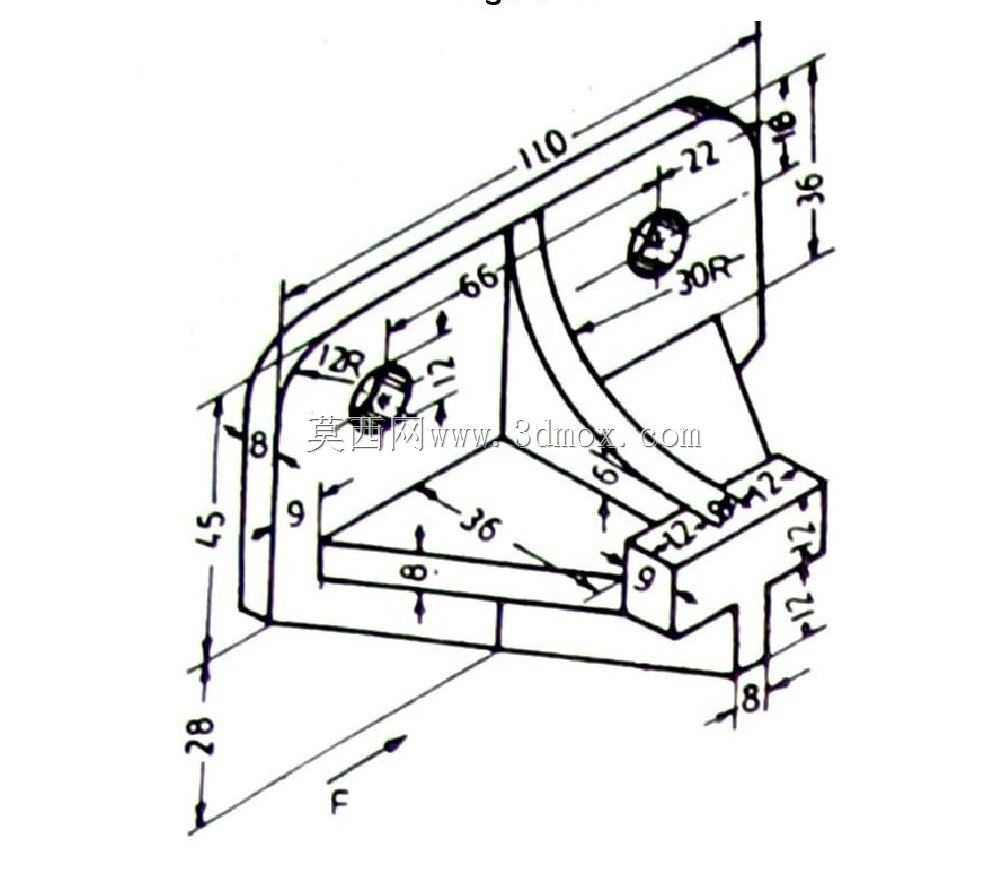

  从安装边界尺寸来看,竖直安装板的整体高度控制在48mm,宽度36mm,两个安装孔的中心距为28mm,孔中心距离安装板侧边的安全距离保持在4mm以上,避免螺钉锁紧时出现侧边开裂的问题;水平承托台的伸出长度为22mm,台面距离安装板底部的高度为12mm,安装后不会与设备框架的底部型材棱边发生干涉,适配市面上常用的2020、3030系列工业铝型材的侧装槽位,不需要额外加工转接板就能直接固定。

  实际应用中这类支座的使用场景覆盖很广,除了自动化设备的辅件安装,在小型试验台架、教具模型、家用五金的固定场景中也能适配,设计时特意将所有外露棱边做了R1.5的圆角处理,一方面是去除加工毛刺避免装配时划伤操作人员,另一方面也能减少应力集中点,提升零件的抗疲劳寿命,尤其是采用3D打印工艺制作小批量样件时,圆角过渡能减少打印过程中的翘曲变形概率,提升样件的成型合格率。如果是用于有一定振动的设备场景,比如小型振动料斗的旁侧元件安装,还可以在安装孔与螺钉之间加装橡胶减震垫圈,配合支座本身的刚性结构,能有效降低振动传递到被支撑元件上的振幅,避免元件因为长期振动出现接线松动、检测精度漂移的问题。

  在建模过程中,这类零件的特征搭建逻辑也很有练习价值,先通过拉伸做出L型的主体基体,再拉伸切除出安装沉孔与承托台的卡接槽,之后通过筋特征生成加强筋结构,最后统一做圆角过渡,整个建模过程没有复杂的曲面特征,重点是练习特征的先后顺序对建模效率的影响,以及安装孔位的公差配合、加强筋的尺寸匹配这类工程化设计细节,避免出现建模完成后无法实际装配、结构强度不足的问题。很多初学者做这类零件时容易把加强筋做的过厚或者位置偏移,要么导致材料浪费,要么起不到应有的加强作用,这款结构的筋位设置刚好贴合弯矩的传递路径,能让载荷从承托台顺畅传递到竖直安装板上,再通过安装螺钉分散到设备的主体框架上,整个受力路径没有明显的应力突变点,长期使用也不会出现结构断裂的问题。
