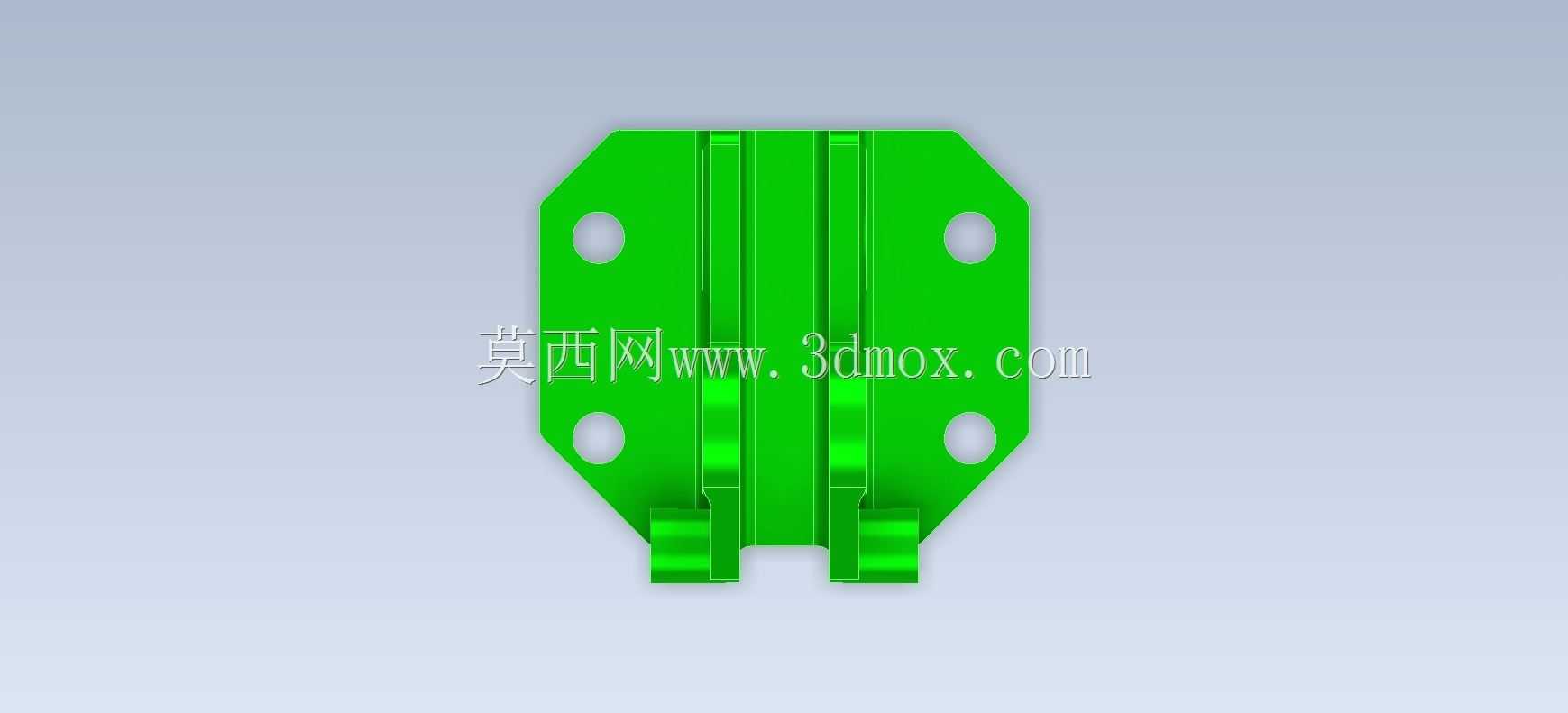

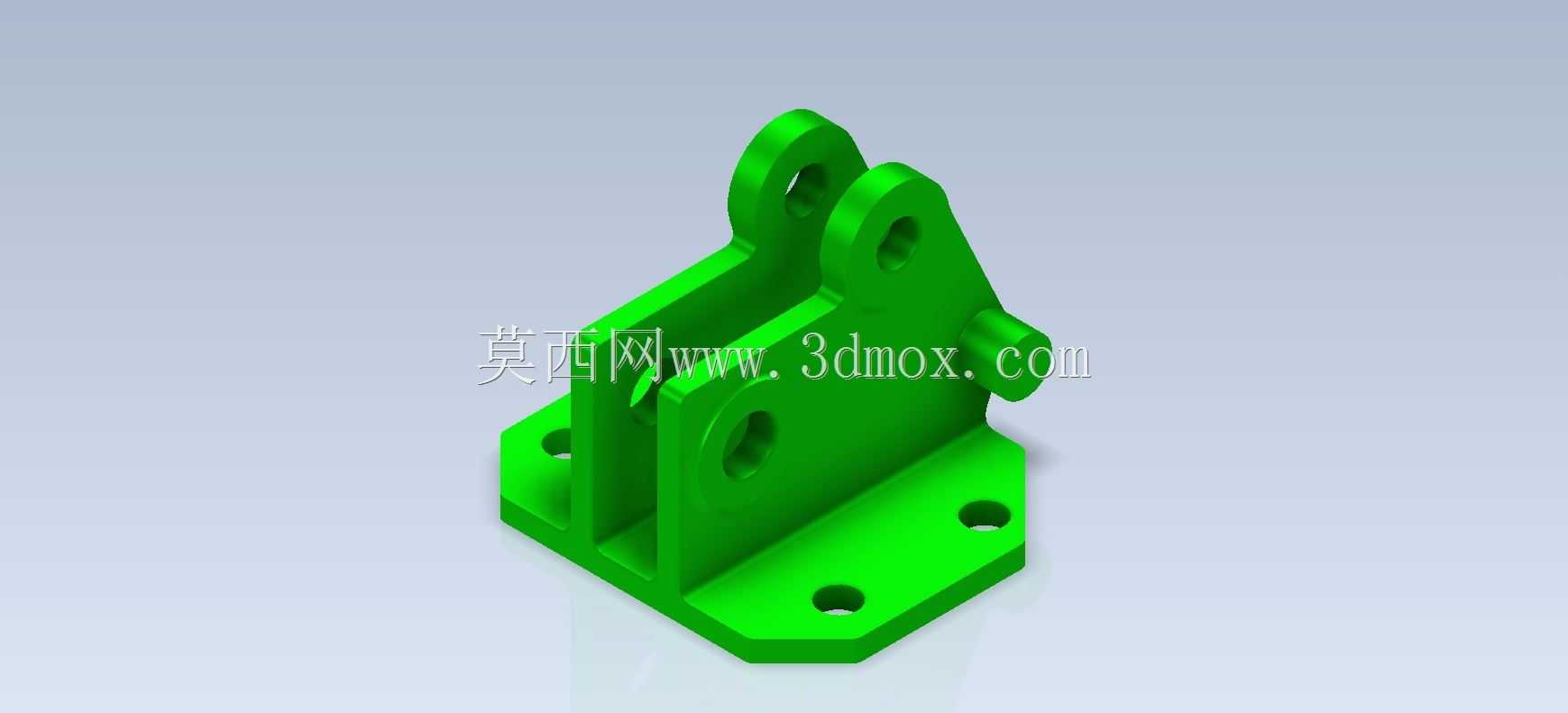

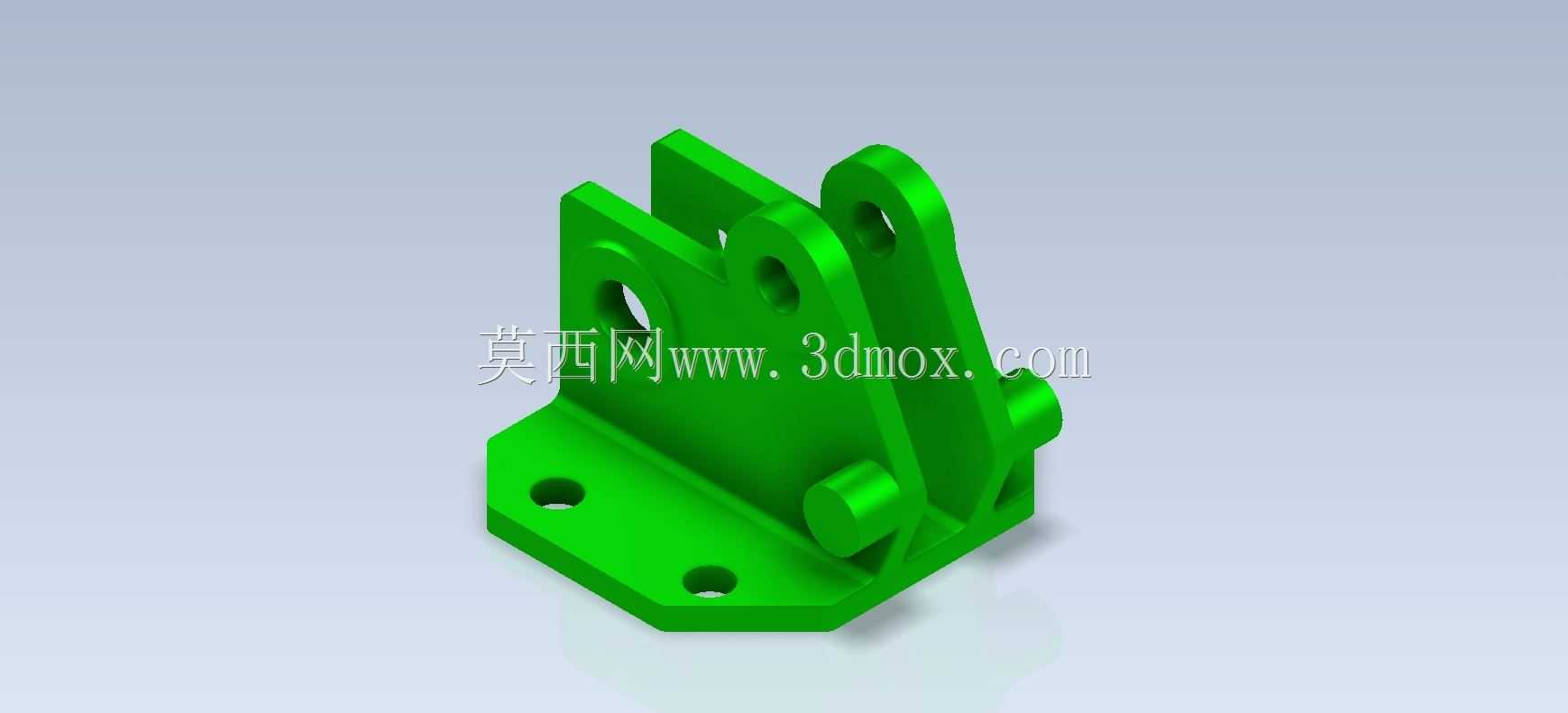

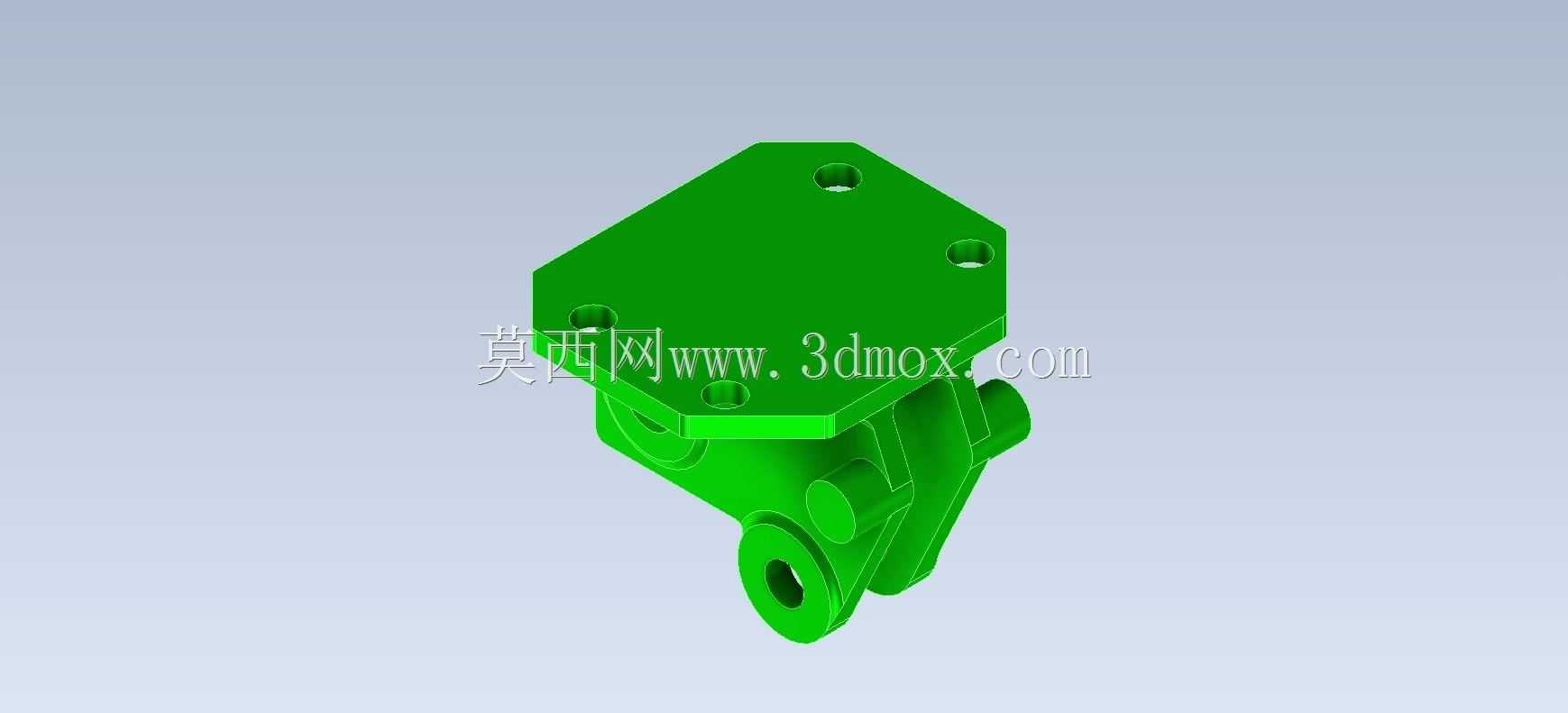

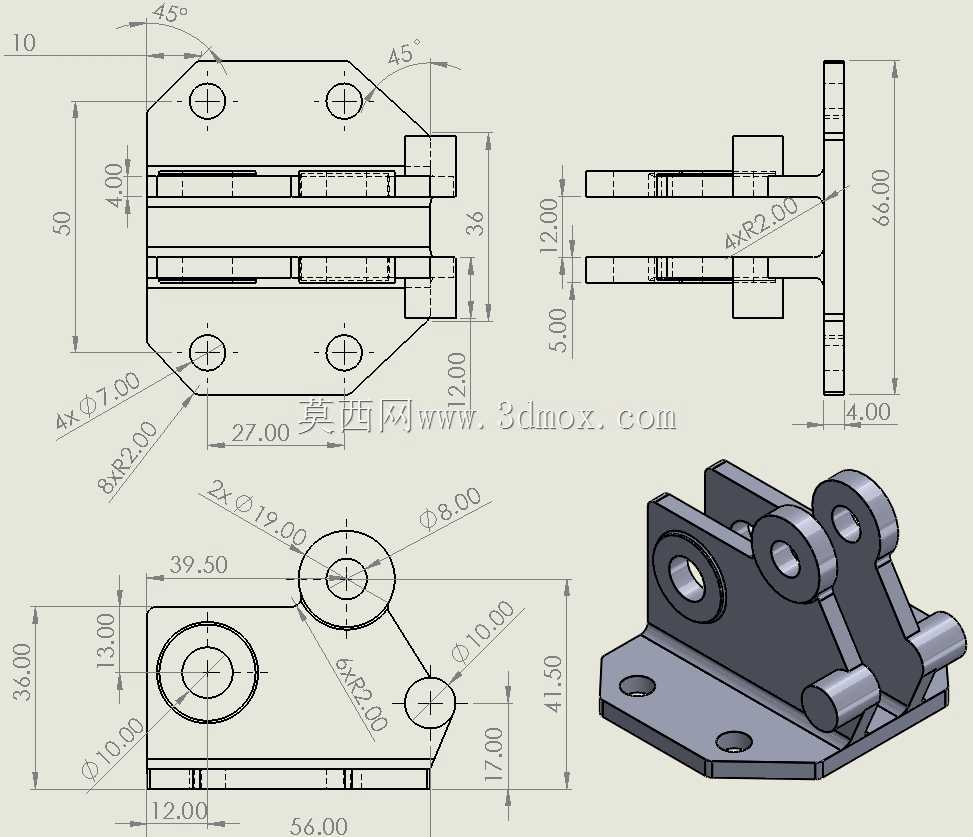

这类带安装底座的双耳铰接支撑件,在轻工自动化输送线、小型工装夹具的摆臂铰接点位、教学实训台的连杆机构中十分常见,核心作用是为做回转摆动的杆件提供稳定的固定支撑基座,同时通过双耳结构约束铰接轴的径向窜动,保证摆动部件的运动轨迹精度。从结构设计逻辑来看,底部的方形安装法兰做了切角处理,并非完整方形,一方面是减少安装面的加工面积,降低平面度加工的成本与工时,另一方面切角位置可以避开安装台面上的凸起焊缝、相邻紧固件的头部,避免安装时出现干涉,法兰上开设的两个沉头安装孔,孔位间距经过标准化匹配,适配常用的M6内六角圆柱头螺钉,沉孔深度刚好可以容纳螺钉头部,保证安装后螺钉头不突出法兰底面,不会出现安装悬空的问题。

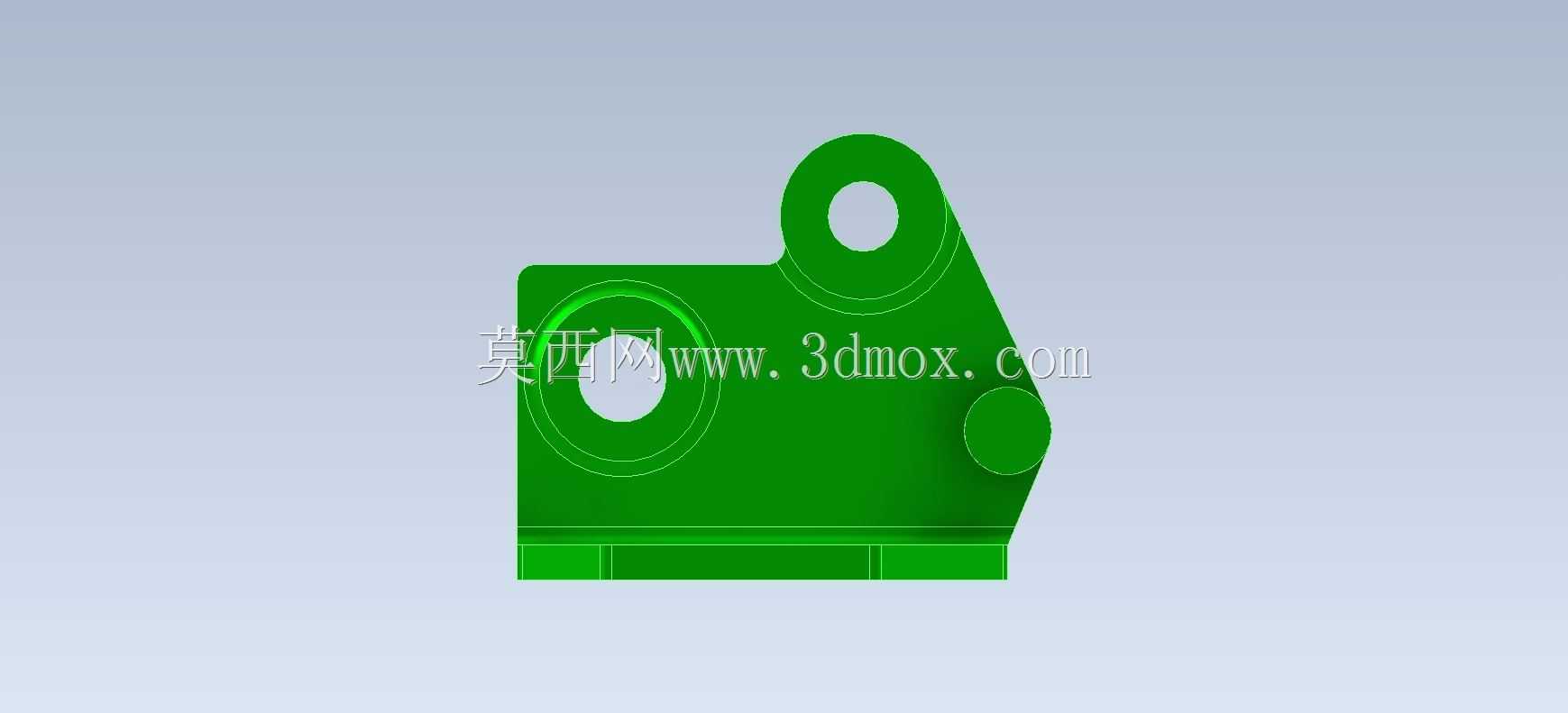

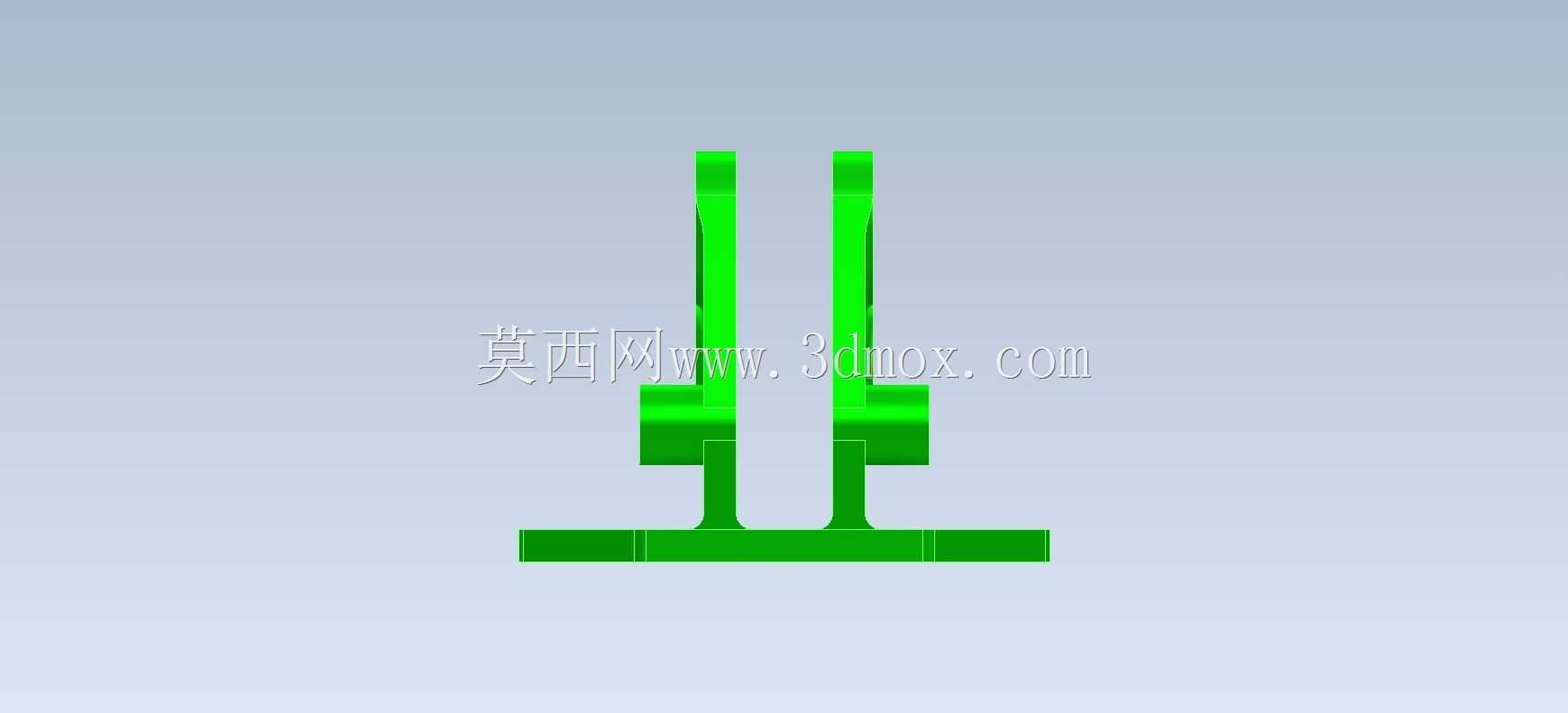

上部的两个平行支撑耳板是核心受力部位,耳板上的同轴铰接孔做了等直径设计,孔与孔之间的同轴度公差控制在0.02mm以内,避免铰接轴穿入后出现卡滞、别劲的情况,耳板的厚度根据常规铰接受力工况做了等强度优化,靠近底座的位置做了圆弧过渡,消除直角位置的应力集中,避免长期受交变载荷时出现根部断裂的问题。耳板外侧的凸台结构并非冗余设计,一方面是增加铰接孔的有效接触长度,提升铰接轴的支撑刚度,减少轴受径向力时的弯曲变形量,另一方面凸台可以作为轴向定位的基准面,配合轴用挡圈就可以限制铰接轴的轴向窜动,不需要额外加装定位套,简化装配流程。在实际建模练习过程中,这类构件非常适合练习基础特征的组合运用:首先通过拉伸凸台做出底座的基本轮廓,

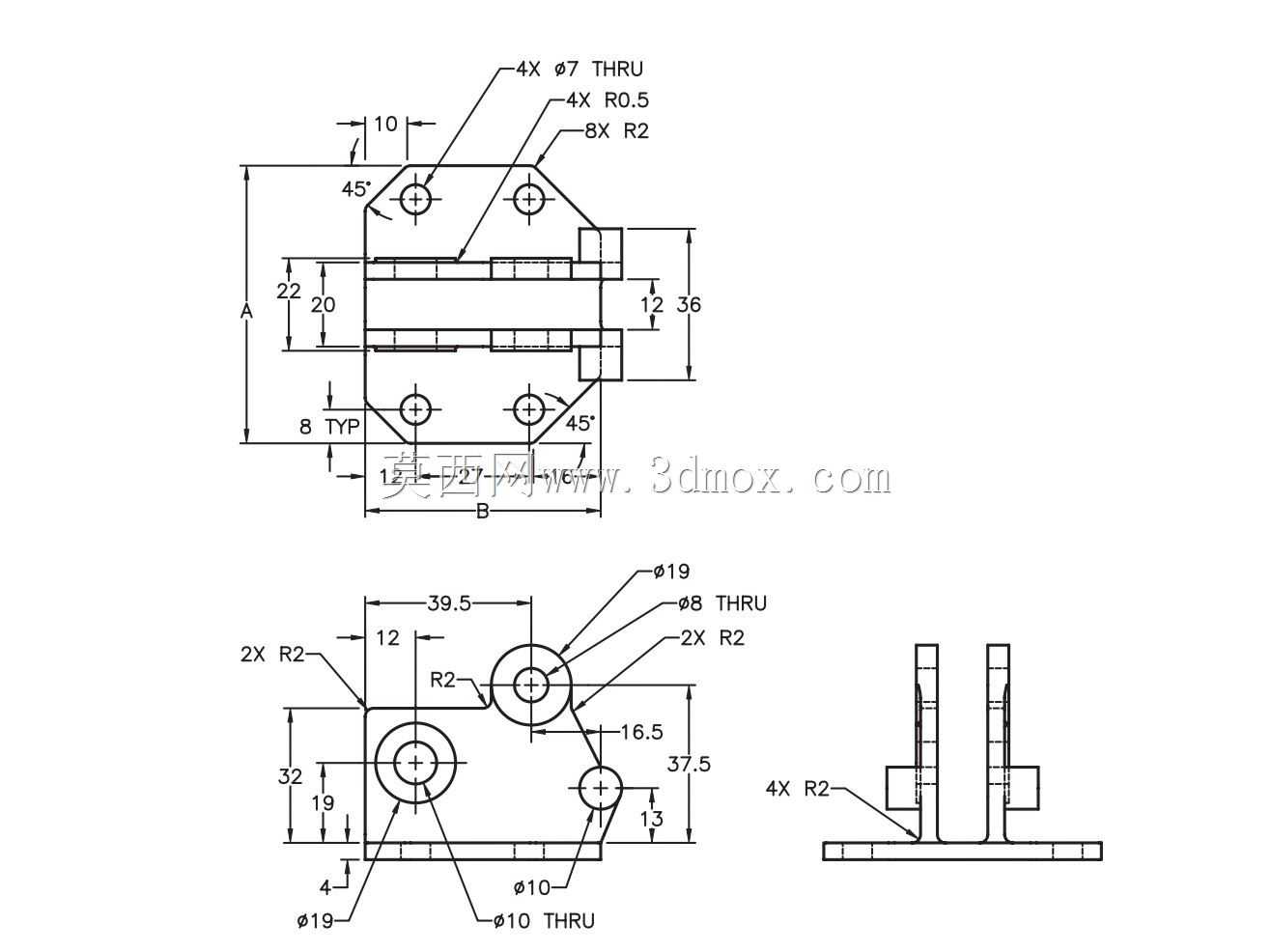

再拉伸切除做出沉头安装孔,之后拉伸生成两侧的耳板结构,通过异形孔向导或者拉伸切除做出同轴的铰接孔,最后对所有锐边做倒圆角处理,倒圆角的半径需要区分加工圆角与装配避让圆角,底座与耳板连接位置的圆角半径取R3,既可以消除应力集中,也符合铸造或者铣削加工的工艺要求,耳板边缘的锐边倒R0.5的小圆角,去除加工毛刺即可,不需要过大的圆角影响装配间隙。从安装边界尺寸来看,底座的总宽度控制在60mm区间,总长度在70mm左右,整体高度从安装底面到耳板顶端约80mm,属于小型支撑构件,适配的铰接轴直径为12mm,对应的摆动连杆厚度在15mm以内,可承受的最大径向铰接载荷约500N,完全满足小型自动化设备、教学实训装置的使用需求。在实际选型替换时,
需要重点核对两个安装孔的中心距、铰接孔的中心高、两个耳板的内侧间距这三个核心尺寸,其中铰接孔中心高是保证连杆机构运动轨迹不发生偏移的关键参数,一旦中心高偏差超过0.1mm,多连杆串联的机构就会出现运动卡滞甚至死点的问题;耳板内侧间距需要比摆动连杆的厚度大0.2-0.3mm,预留足够的装配间隙,同时避免间隙过大导致连杆摆动时出现横向晃动。这类构件的加工工艺通常根据使用场景选择,教学实训场景下多采用3D打印或者PLA材质制作,成本低加工速度快;工业实际使用时多采用6061铝合金铣削加工,或者采用Q235钢铸造后再做孔的精加工,铰接孔位置如果受力较大还可以加装铜套或者滚针轴承,提升铰接位置的耐磨性能,延长构件的使用寿命。建模过程中需要注意特征的父子关系,尽量将安装底座作为基础特征,后续的耳板、凸台、孔特征都依附于底座特征生成,避免后续修改尺寸时出现特征报错的问题,同时所有的孔特征尽量采用完全贯穿或者给定深度的终止条件,不要用成形到下一面这类容易随相邻特征变化而失效的终止条件,提升模型的可修改性,方便后续根据实际工况调整尺寸参数。
