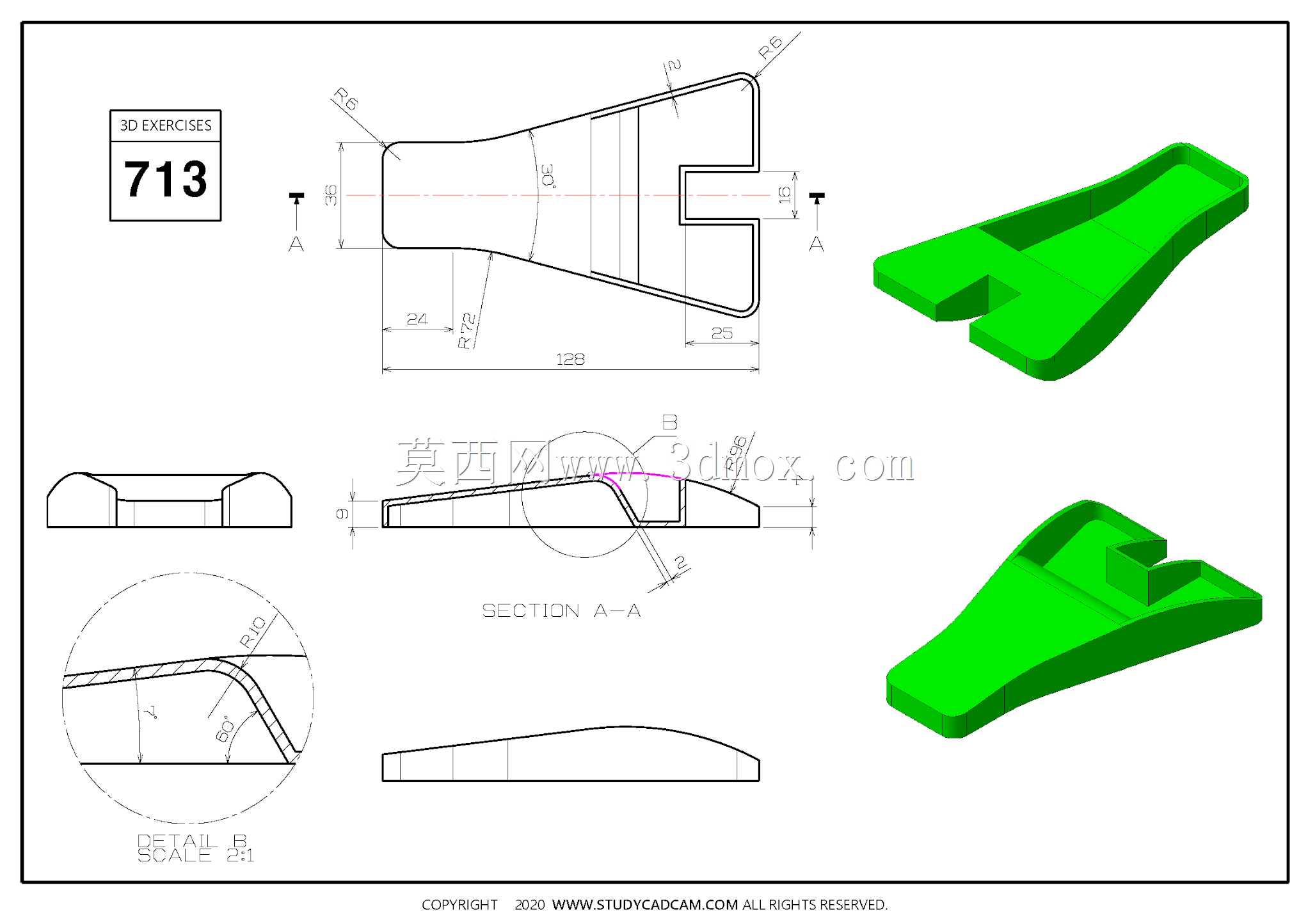

CATICS竞赛级异形支撑座三维练习构件

　　该异形支撑类构件属于机械结构设计入门阶段的典型练习载体，其外形融合了斜面过渡、内凹型腔、直角加强筋等多种常见机械结构特征，能够帮助建模者快速掌握草图绘制、特征拉伸、拔模处理、圆角过渡等基础三维建模操作的核心逻辑。从实际工程应用场景来看，这类带斜面安装面与内凹容纳腔的结构，常出现在小型自动化设备的工件定位托座、轻工生产线的物料导向支撑块、检测设备的样件固定座等工位上，主要承担承载小型工件、引导物料滑移、为相邻部件提供安装基准的作用。

　　设计这类构件时，首先要明确安装边界的约束条件：构件底部为平直安装基面，需保证平面度公差满足常规装配要求，通常设计时会预留0.1-0.2mm的平面加工余量，避免建模时完全理想化的平面在实际加工后出现翘曲导致装配不稳。构件前端的斜向延伸面是核心功能面，其倾斜角度需要匹配对应物料的滑移角度或者工件的安装倾角，建模时需要先确定斜面与底面的夹角参数，再通过拉伸切除或者放样特征生成斜面轮廓，同时要注意斜面与两侧侧壁的过渡圆角半径不能过小，否则实际注塑或者铣削加工时会出现应力集中，长期受载容易出现开裂问题。

　　构件上部的内凹型腔是功能容纳区域，设计时需要根据待容纳部件的外形尺寸预留单边0.3-0.5mm的装配间隙，型腔内部的直角加强筋一方面是为了提升构件整体的结构刚性，避免薄壁部位受载变形，另一方面也可以起到限位作用，防止容纳的部件在型腔内出现窜动。建模过程中处理加强筋特征时，需要注意筋位的厚度要均匀，通常与侧壁厚度保持一致，避免壁厚不均导致注塑成型时出现缩痕，同时筋位与型腔底面、侧壁的连接处要添加R0.5-R1的过渡圆角，减少应力集中点。

　　从外形尺寸的设计逻辑来看，这类小型支撑构件的整体长度通常控制在80-120mm区间，宽度在40-60mm区间，整体高度不超过50mm，属于小型机加工件或者注塑件的常规尺寸范围，安装时通常通过底部基面的两个沉头孔完成固定，建模时需要提前预留沉头孔的安装空间，保证沉头孔的位置距离构件侧壁有足够的壁厚，避免安装螺丝时出现侧壁开裂的问题。构件两侧的外轮廓采用顺滑的曲面过渡，一方面是为了减少尖锐边角带来的操作安全隐患，另一方面也能降低加工时的走刀难度，提升加工效率。

　　在建模练习过程中，这类构件能够帮助学习者建立“特征关联”的设计思维，比如先绘制主体的基准草图，再依次添加拉伸、切除、筋、圆角等特征，每个特征的草图都要选择合适的基准面，保证特征之间的参数关联，后续修改尺寸时能够实现全特征联动，避免出现特征报错的问题。同时这类构件的建模过程也能让学习者理解工艺约束对设计的影响，比如拔模角度的设置要匹配加工或者成型的脱模方向，圆角半径的设置要符合刀具的最小加工半径，型腔的深度不能超过刀具的有效加工行程，这些细节都是实际工程设计中必须考虑的要素，单纯的理论学习很难覆盖到，通过这类练习构件的建模训练，能够快速建立设计与工艺之间的关联认知，为后续复杂机械结构的设计打下基础。

　　从结构受力的角度分析，这类构件的主要受力点集中在前端斜面的承载区域以及上部型腔的侧壁位置，设计时通过斜面下方的实体填充以及型腔周边的加强筋结构，能够将承载的载荷均匀传递到底部安装基面，避免局部应力过大导致结构变形。建模时可以通过简单的受力仿真验证结构的刚性，比如在斜面施加额定载荷后观察整体变形量，如果变形量超过允许范围，可以适当增加斜面下方的壁厚或者添加额外的加强筋结构，在保证结构强度的前提下尽可能控制构件的整体重量，减少材料消耗。
