异形连接支撑臂机械结构设计

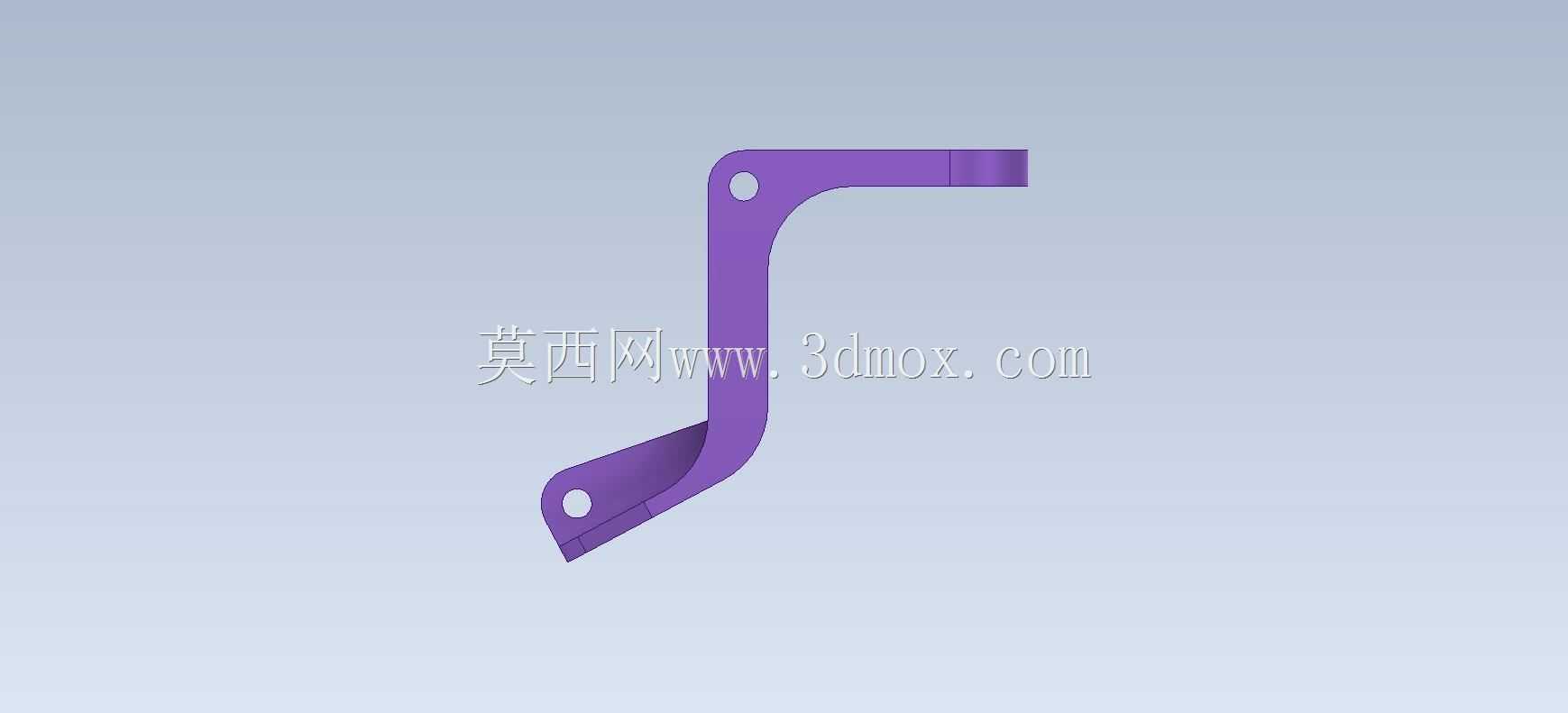

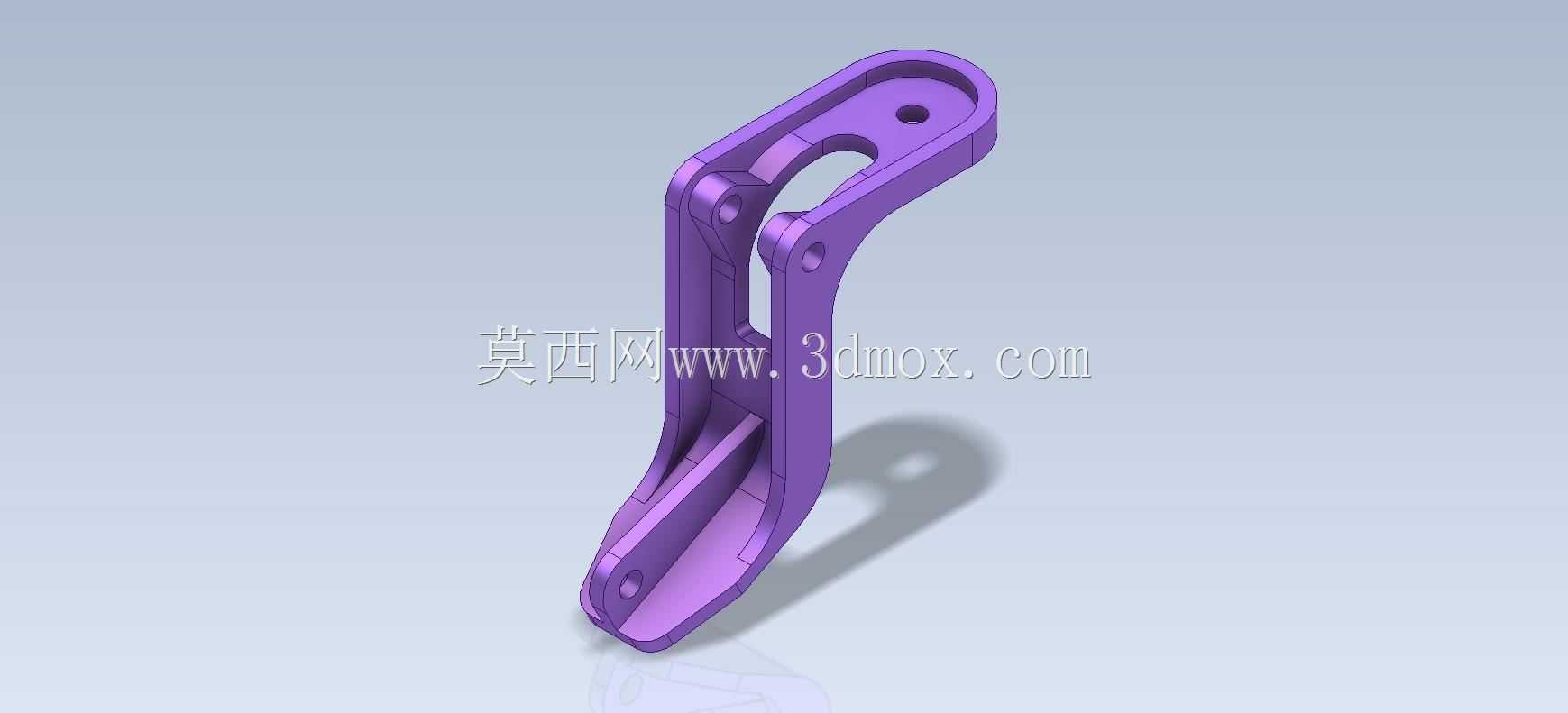

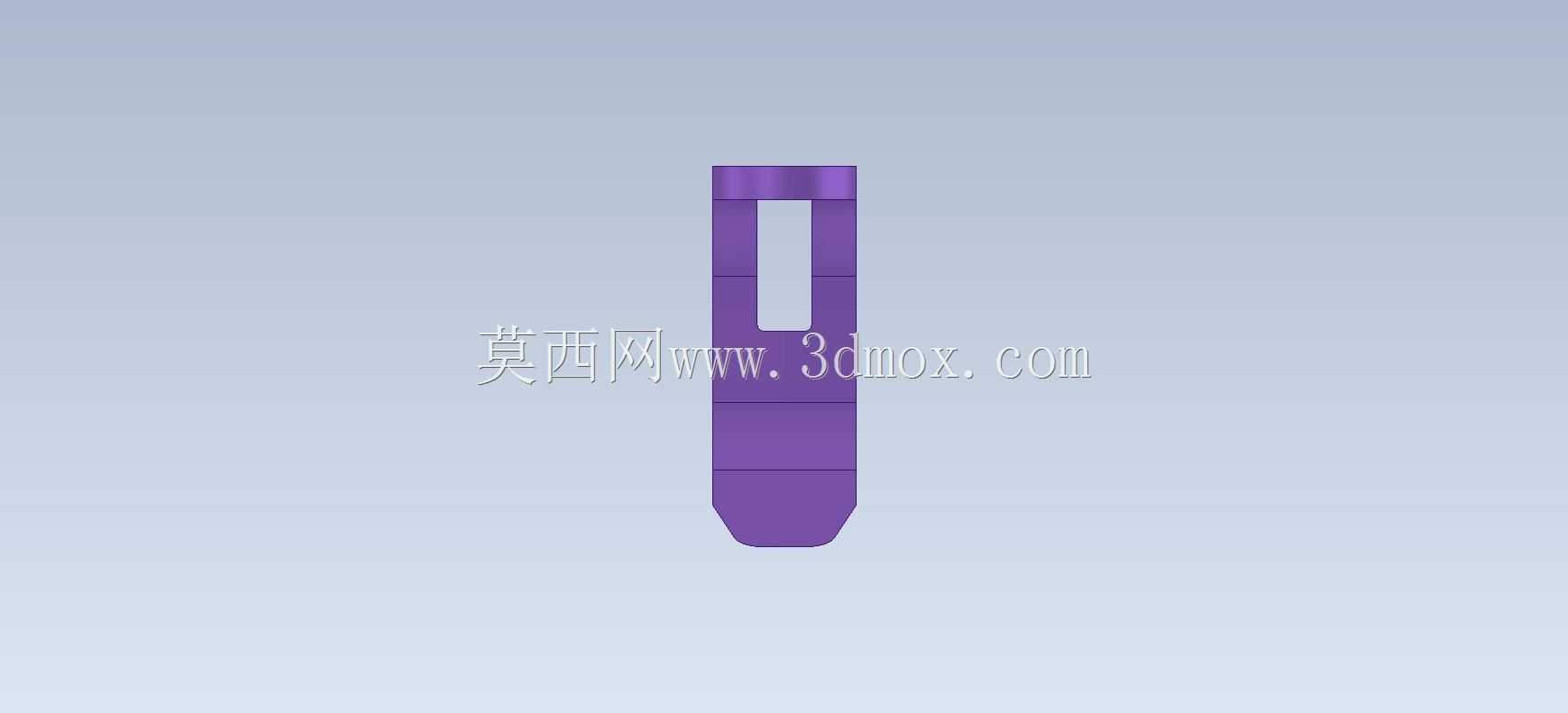

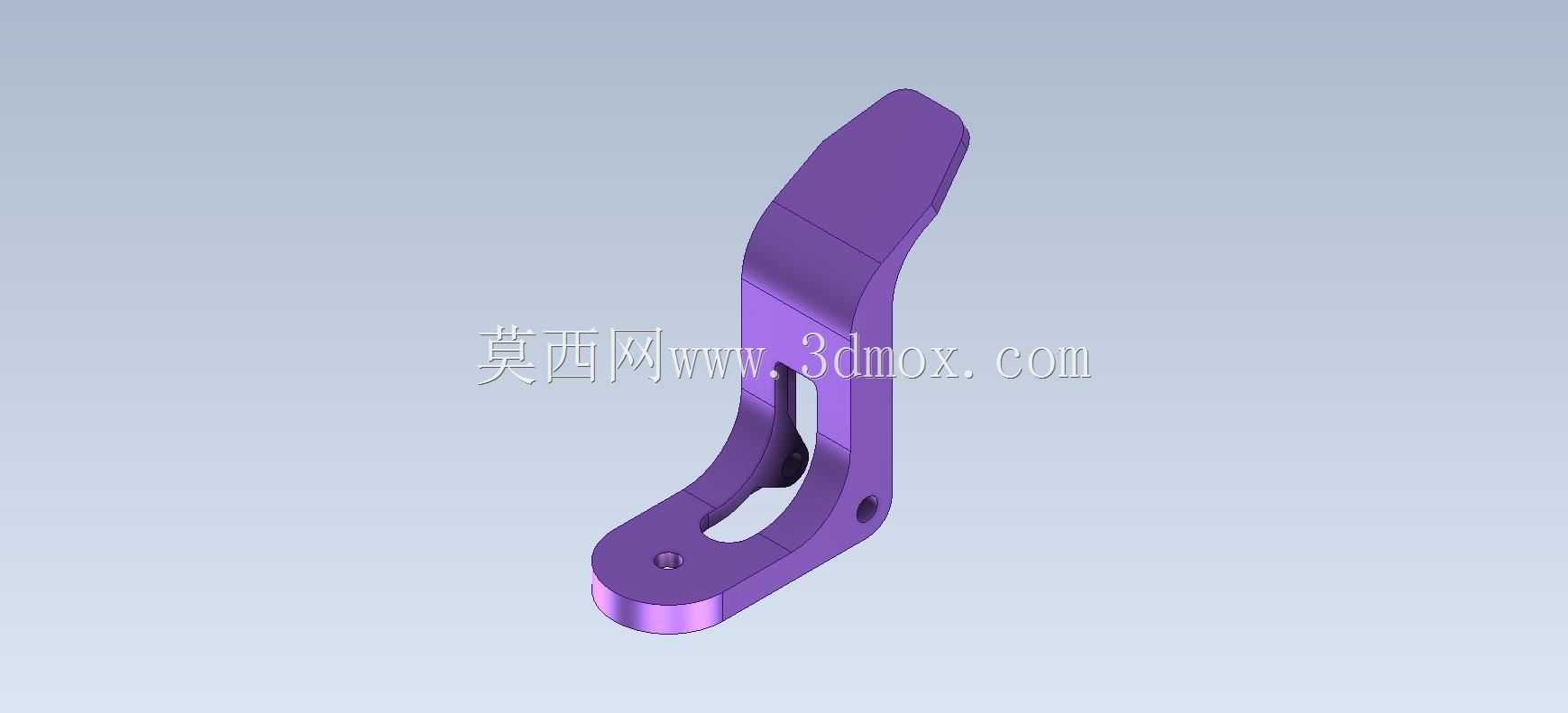

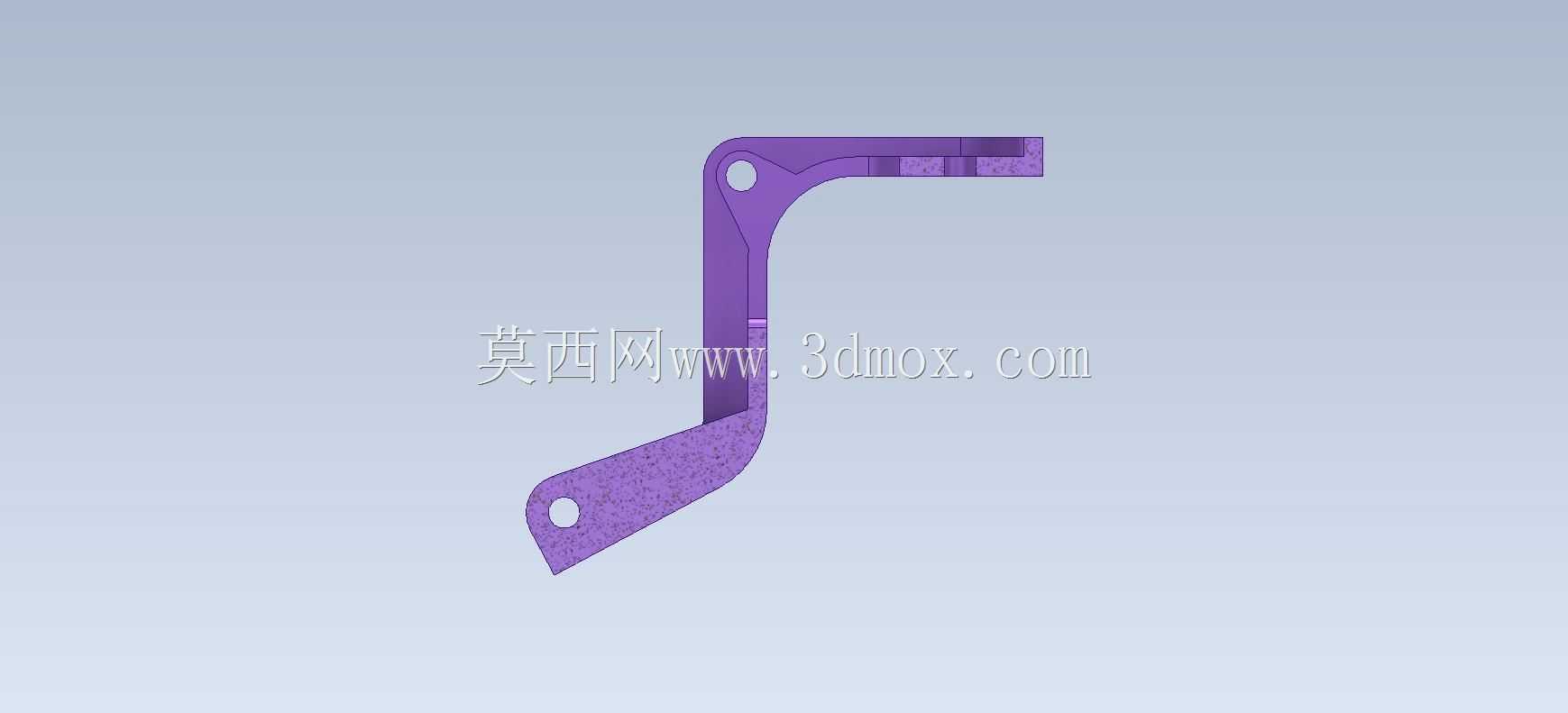

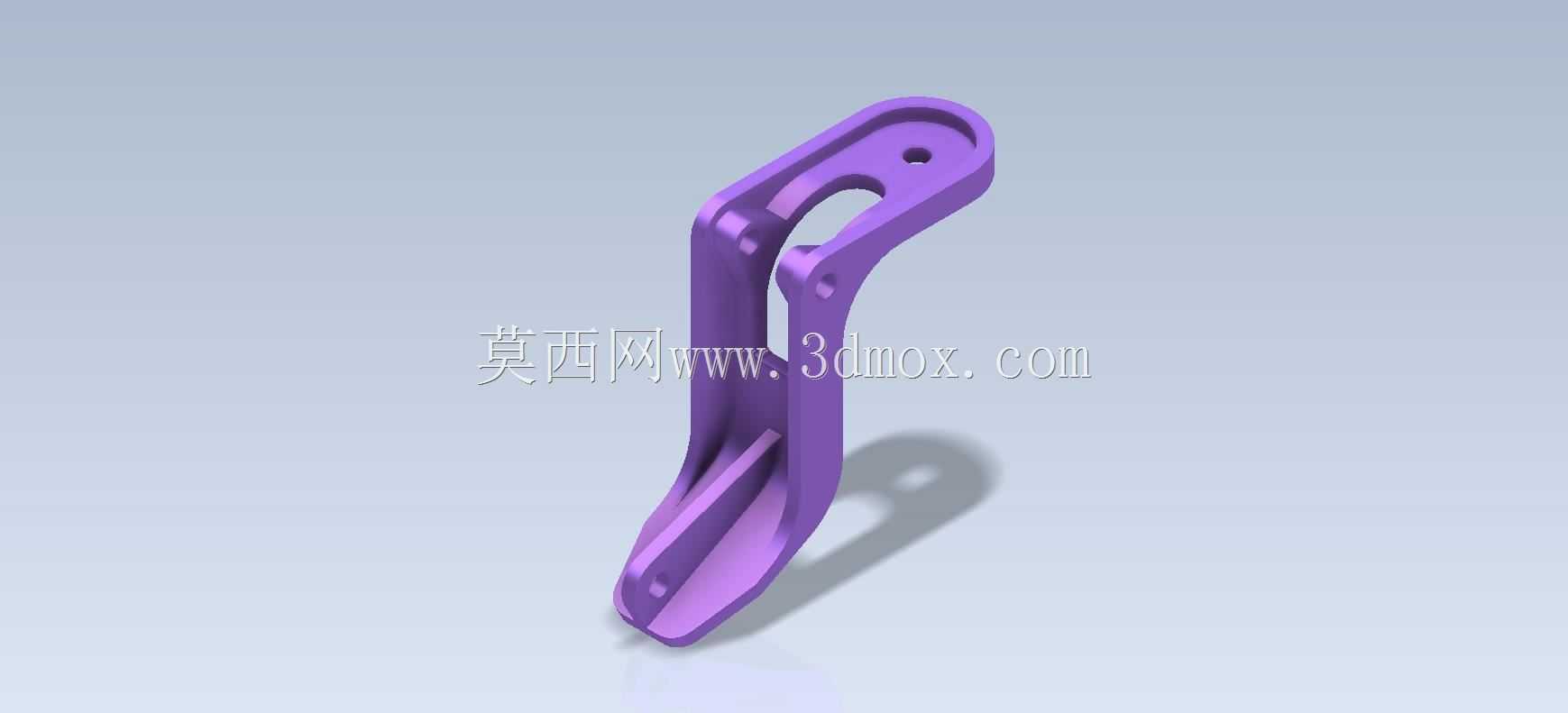

　　在轻工自动化输送线、小型工装夹具的可调支撑模块里，这类异形连接支撑臂是很常见的铰接承力构件，很多刚接触结构设计的工程师容易忽略这类非规则杆类零件的受力细节，总觉得只要画出外形能装配就行，实际投产之后很容易出现铰接位松旷、受力段形变超差的问题。先从实际安装边界说，这个零件上端的带孔端头是铰接安装位，孔位的同轴度公差要控制在0.02mm以内，配套的铰接销轴直径和孔的配合选H7/g6间隙配合，既保证转动时无卡滞，又不会因为间隙过大产生径向窜动，上端两个并排的铰接耳厚度差不能超过0.01mm，不然装配后销轴会承受额外的弯曲应力，长时间往复摆动容易出现销轴断裂的问题。零件中段的长条形镂空槽不是为了减重随意做的造型，这个槽是行程调节位，

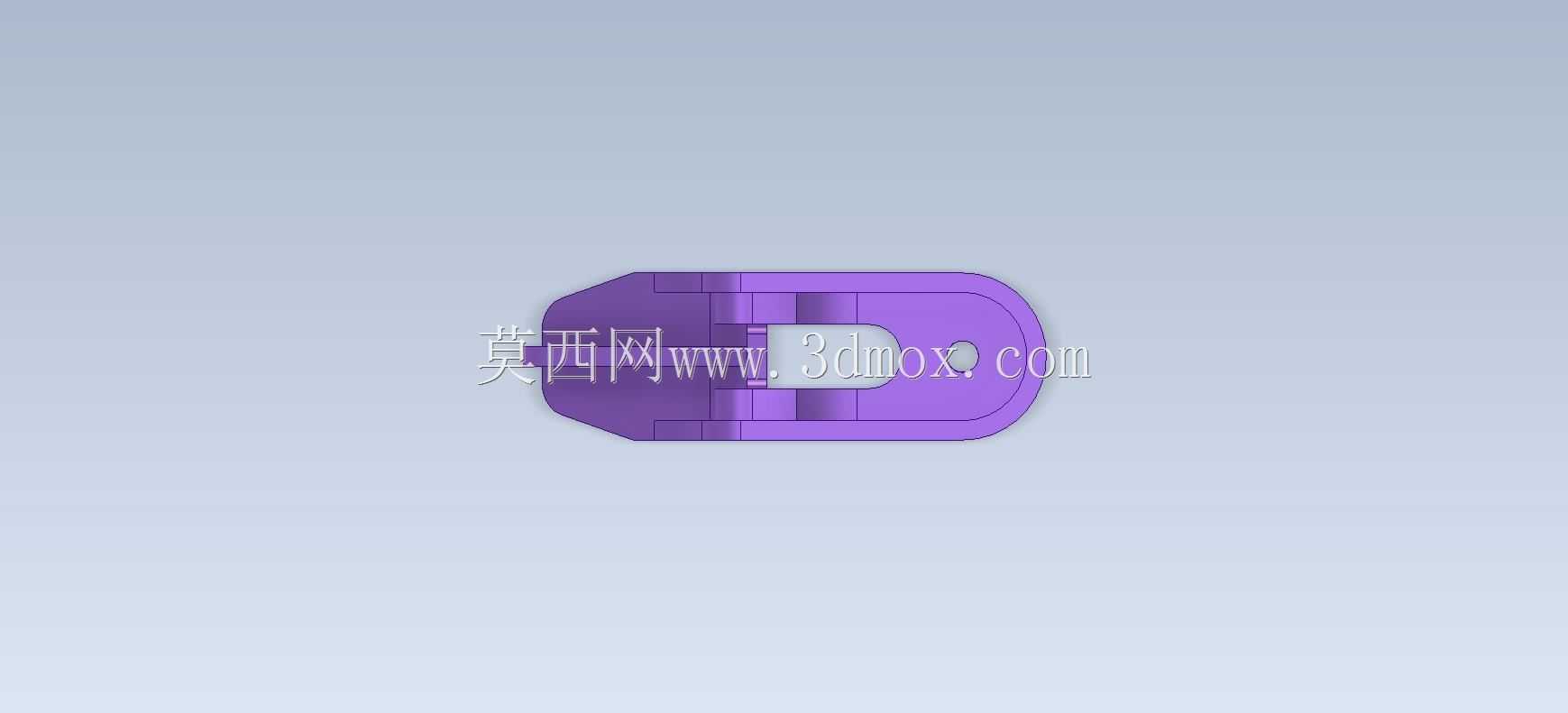

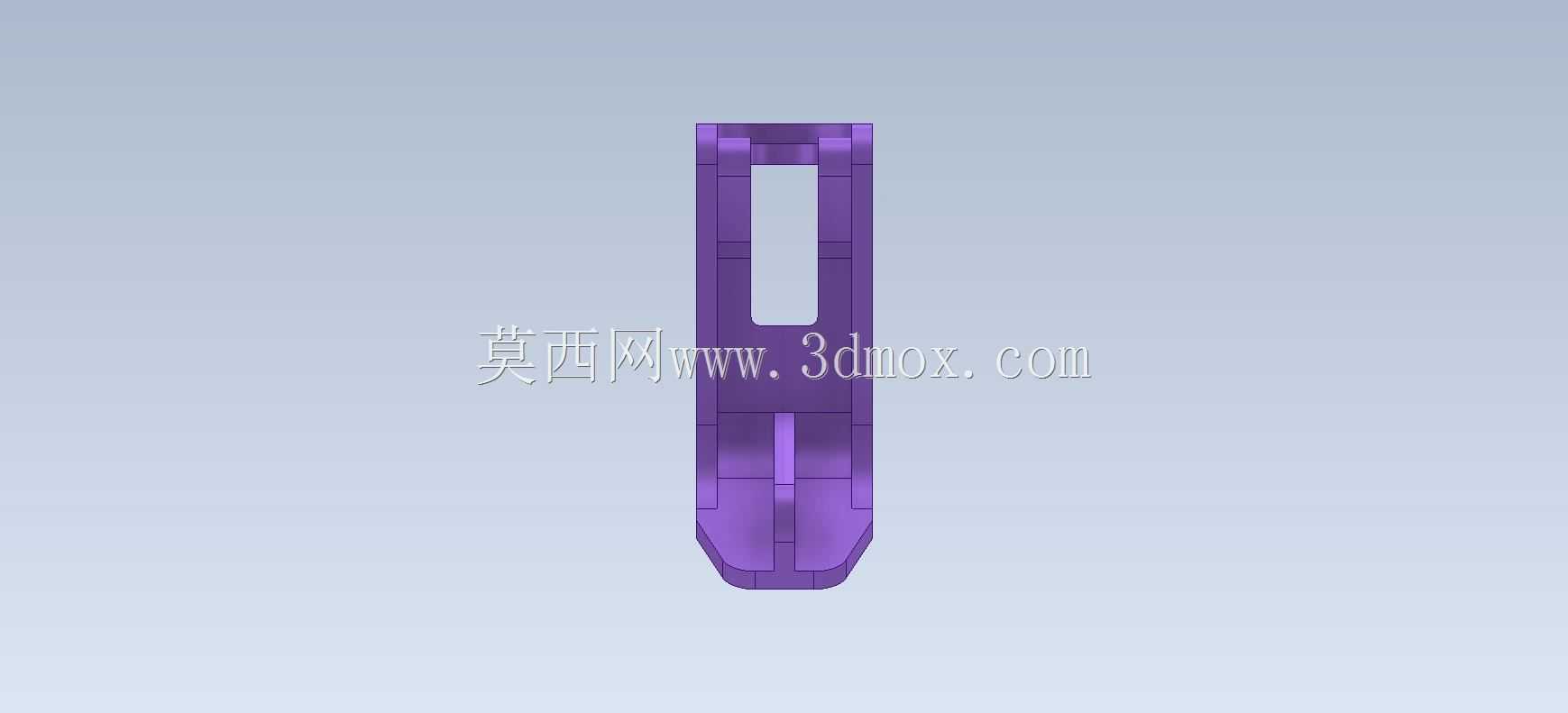

　　配套的锁紧螺栓可以在槽内滑动，实现支撑臂的伸出长度调节，槽的两侧边平行度公差要控制在0.03mm以内，不然锁紧时螺栓会卡在槽内无法顺畅调节位置，槽的两端做了圆弧过渡，避免应力集中在槽的尖角位置，在承受交变载荷时不会从槽端出现裂纹。下端的分叉承力脚是和执行端构件连接的位置，两个分叉脚的内侧面平行度要求和上端铰接耳一致，端面的贴合度要保证80%以上的接触面积，不然锁紧后连接位置会出现松动，导致整个支撑结构的定位精度失效。从设计思路上看，整个零件的壁厚是均匀过渡的，从上端铰接位的8mm壁厚逐步过渡到下端承力脚的6mm壁厚，没有出现壁厚突变的位置，不管是采用注塑加工还是金属铣削加工，都不会因为壁厚不均出现缩孔、应力残留的问题。

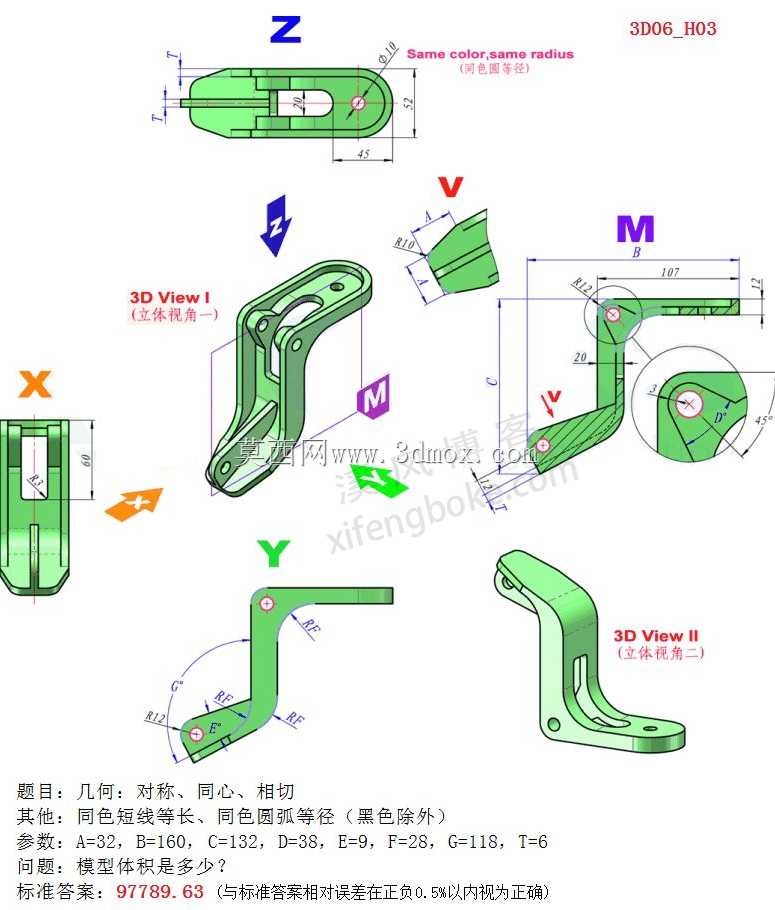

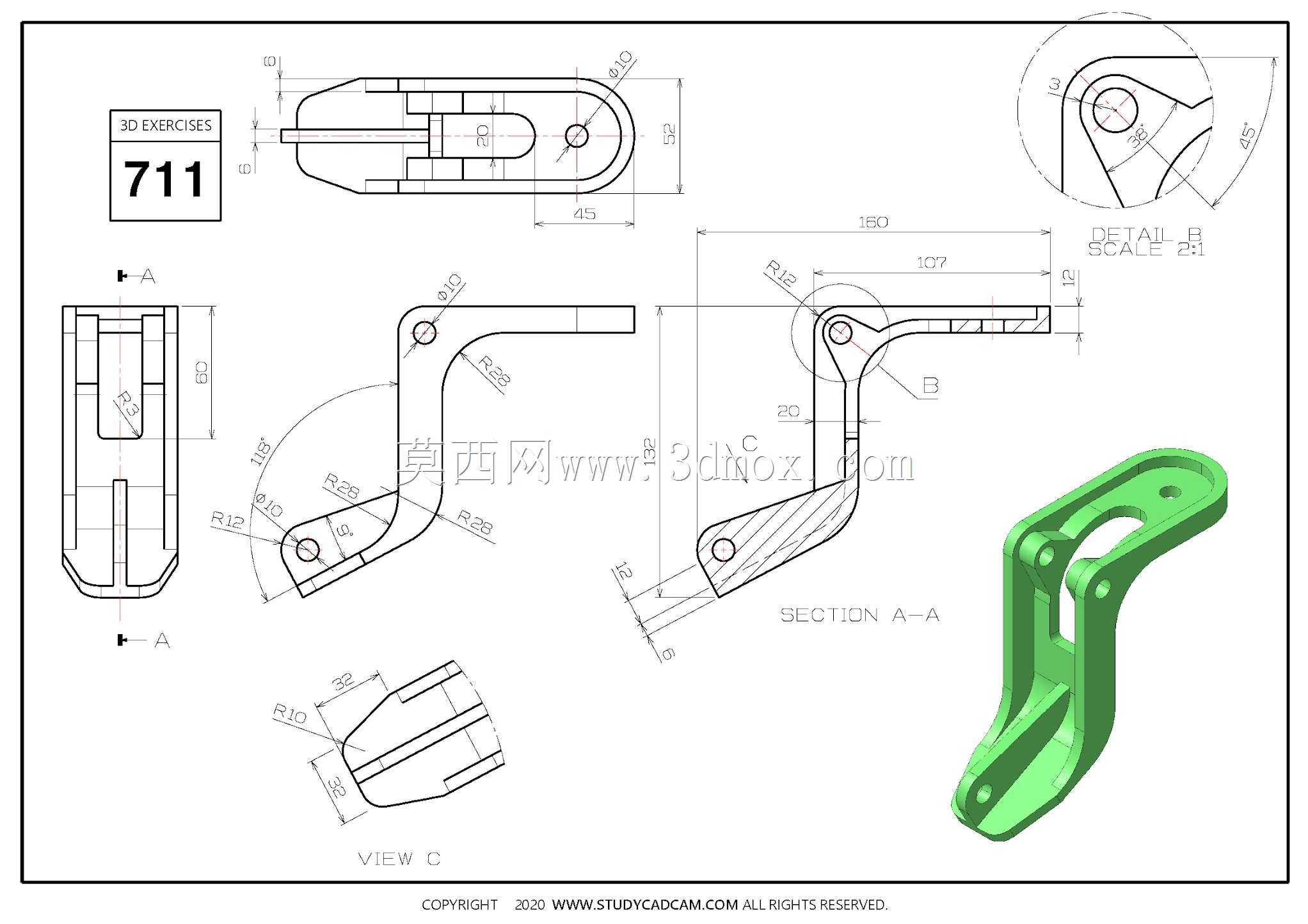

　　零件的所有外棱边都做了R1的圆角处理，不是单纯为了外观好看，一方面是避免装配时锐边划伤操作人员，另一方面是消除棱边的应力集中点，提升零件的抗疲劳强度。在实际应用场景里，这类支撑臂常用来安装小型传感器、导向挡块这类轻载执行件，额定承受的静载荷不超过50N，往复摆动的频率不超过每分钟20次，所以在建模的时候要注意，中段的杆身截面是变截面设计，靠近上端铰接位的截面抗弯模量更大，对应铰接位置的弯矩最大的受力特点，越靠近下端承力脚，截面尺寸逐步收窄，在满足强度要求的前提下尽可能减少材料占用。很多人做这类练习模型的时候，容易把铰接孔的位置做偏，导致整个臂的转动轨迹出现偏差，实际建模时要先搭建骨架草绘，确定两个铰接孔的中心距、调节槽的行程长度、

　　下端分叉脚的开档尺寸这些核心参数，再通过多截面实体、布尔运算完成整体造型，最后做圆角和细节特征，不要一开始就沉迷细节倒角，忽略整体的装配尺寸链。还要注意安装时的干涉问题，当支撑臂绕上端铰接轴转动到最大角度时，臂身的外轮廓不能和周边的安装架、其他运动构件发生刮碰，所以建模时要做运动干涉检查，模拟整个调节行程内的零件位置，确认所有运动姿态下都有至少2mm的安全间隙。另外，零件表面不需要做额外的装饰性处理，如果是铝合金材质做硬质阳极氧化提升耐磨性就足够，如果是工程塑料材质选添加玻纤的增强材质，就能满足日常使用的耐磨和强度要求，不需要额外做喷涂等表面处理，避免增加不必要的加工成本。
