锥台型带安装位异形壳体结构练习件

　　本次拆解的锥台形壳体零件，在小型流体输送终端、手持式工业操作工具、桌面型小型设备的端盖结构中有着极高的复用率，很多刚接触三维建模的工程师在做曲面与实体混合建模练习时，都会选择这类结构作为进阶训练载体，因为它既包含规则的安装定位特征，又带有顺滑过渡的异形曲面，能同时训练草图约束、曲面放样、特征切除、筋位布置等多项核心建模能力。

　　从实际应用场景来看，这类锥台壳体常作为小型气动工具的握持端外壳、低压流体管路的末端导流罩、或者小型传感器的防护外罩使用，上窄下宽的锥度设计一方面适配内部元器件的排布空间——上端小直径区域通常用来安装控制按钮、气路接头或者接线端子，下端大直径开口则用来对接设备主体或者容纳更大体积的功能模块，另一方面锥面的自然过渡能让握持时的受力更均匀，作为手持部件使用时不会出现直角硌手的问题，作为防护外罩使用时也能减少流体经过时的阻力，避免直角位置形成紊流或者积灰死角。

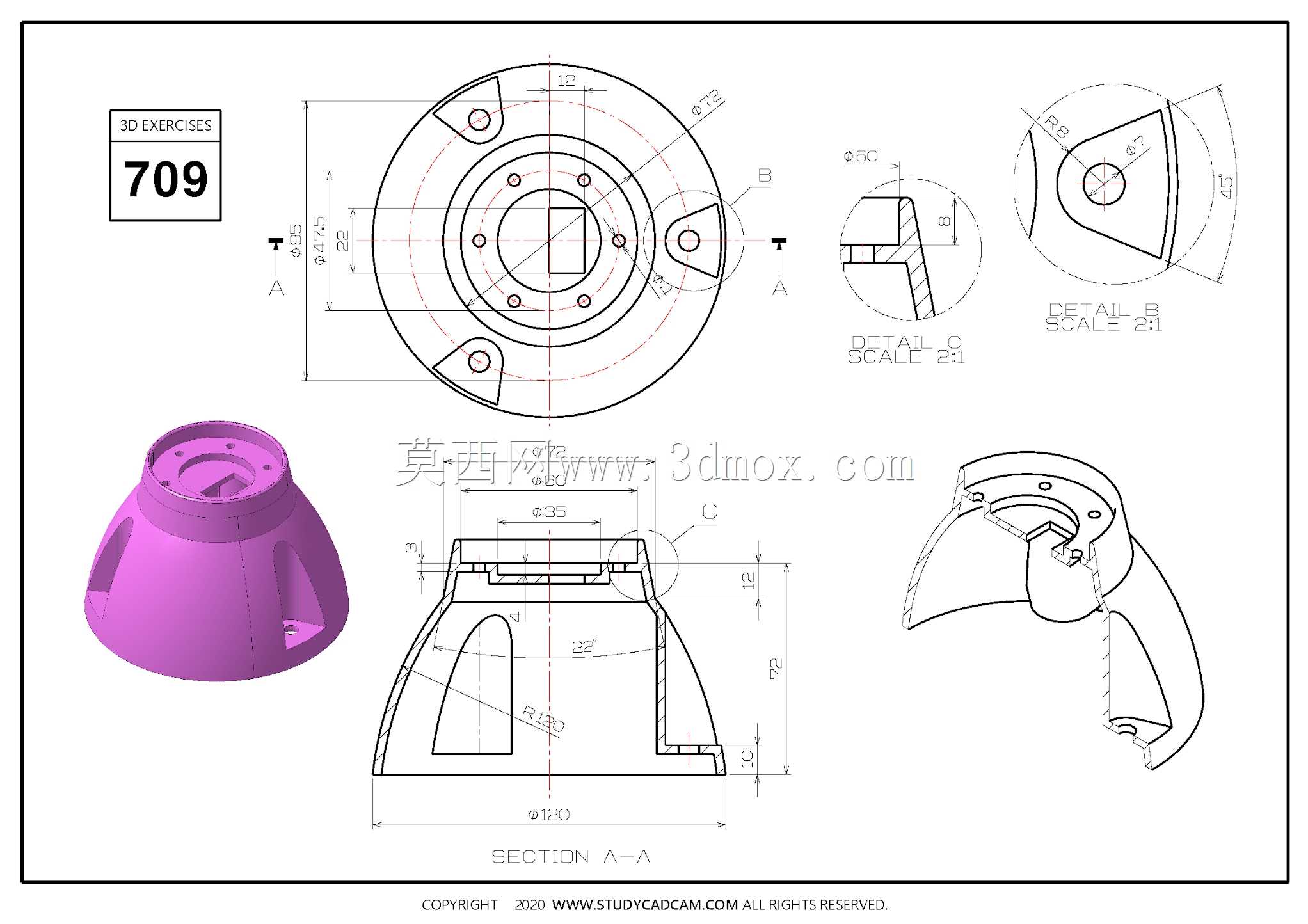

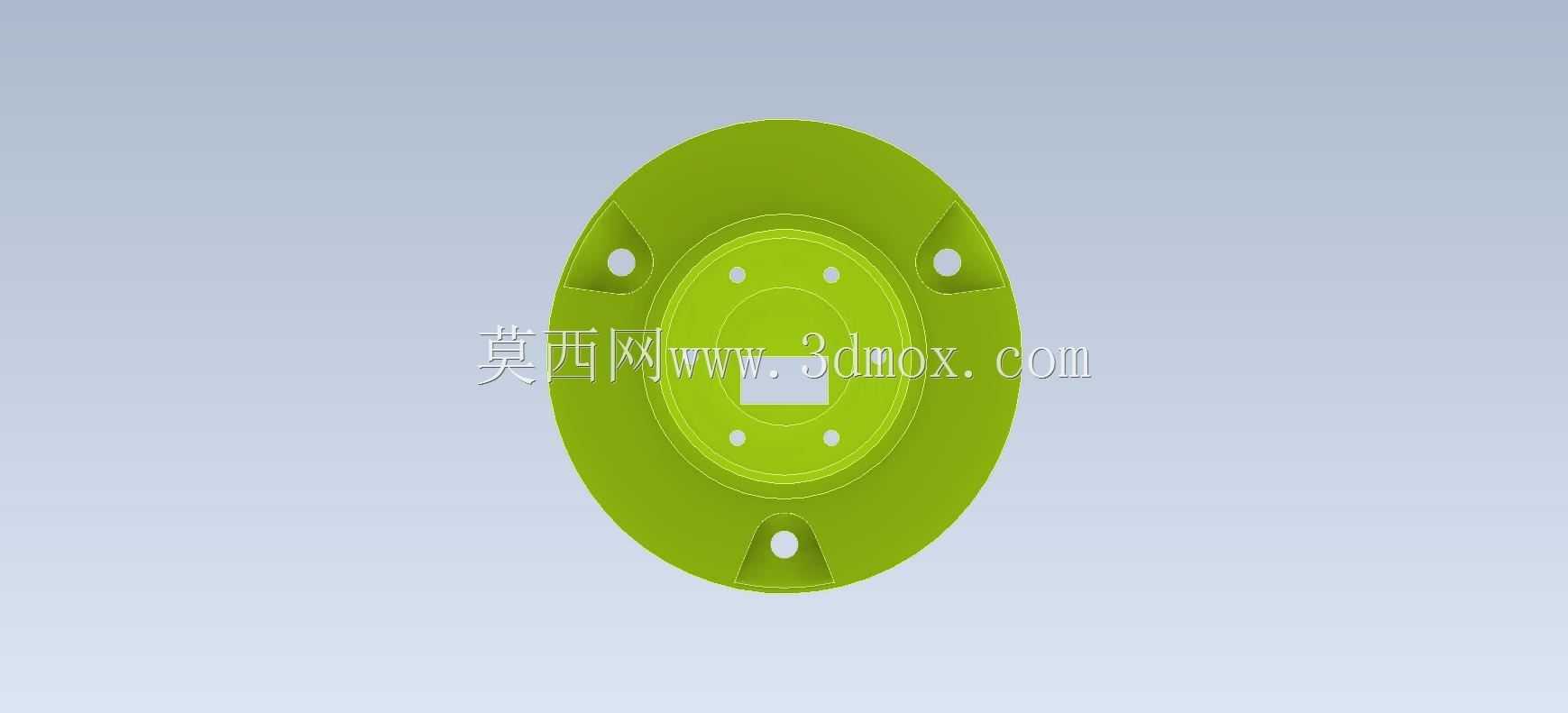

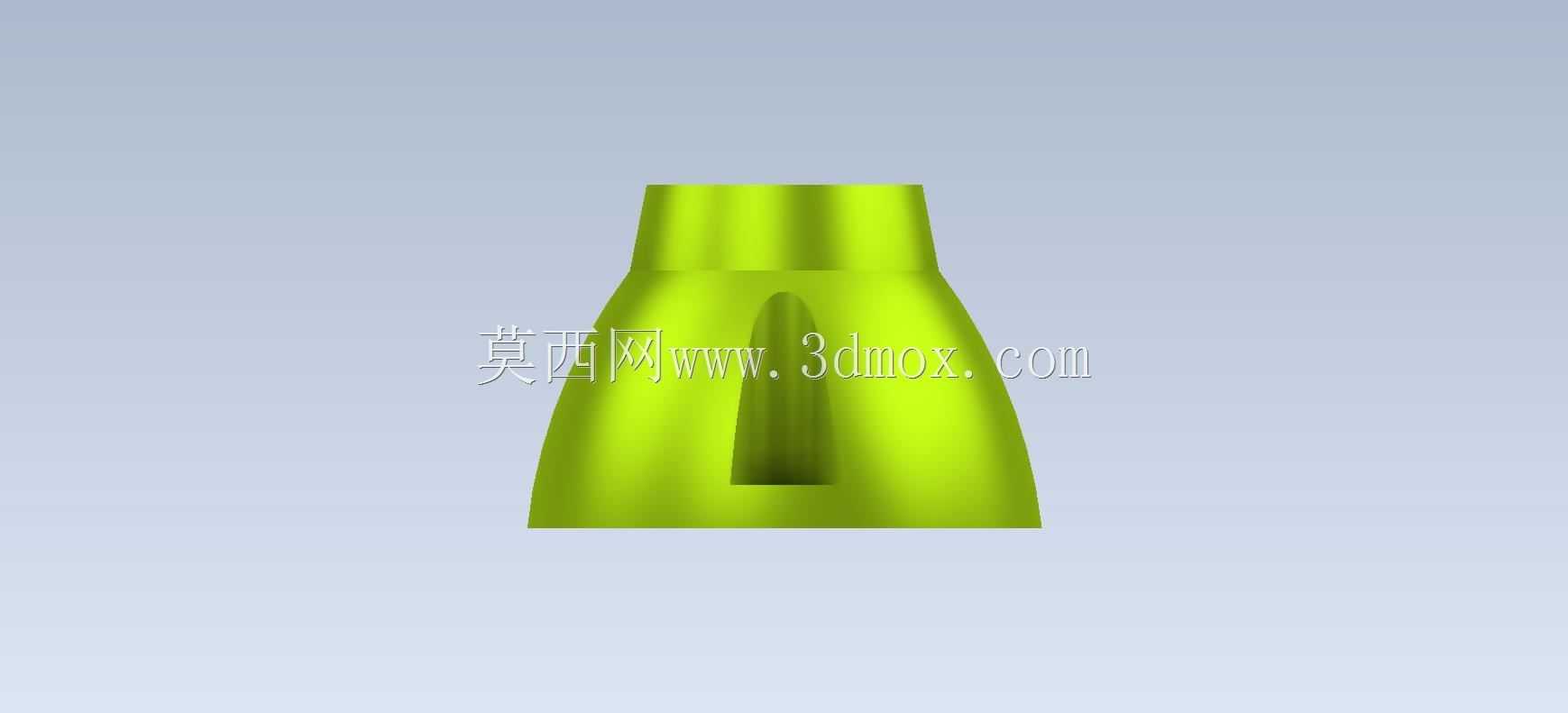

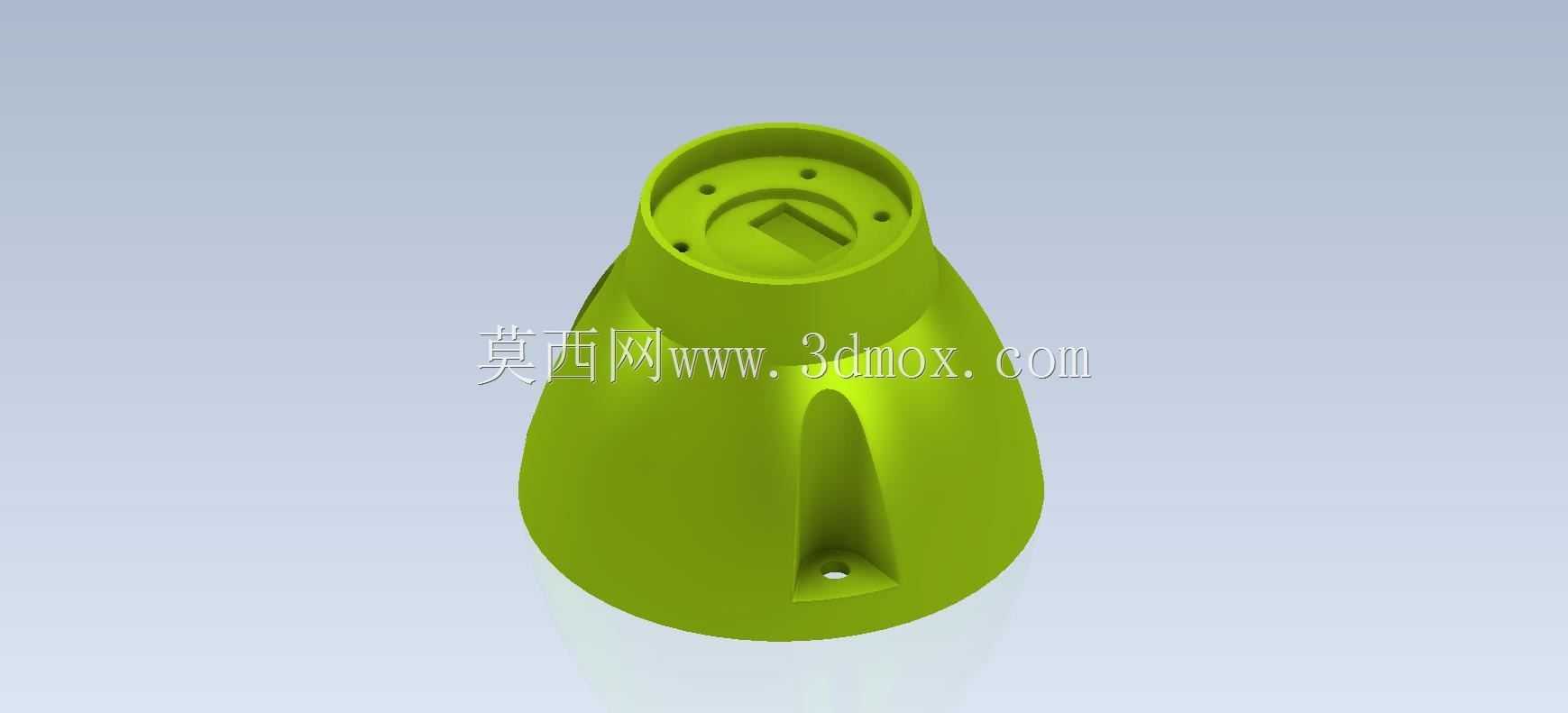

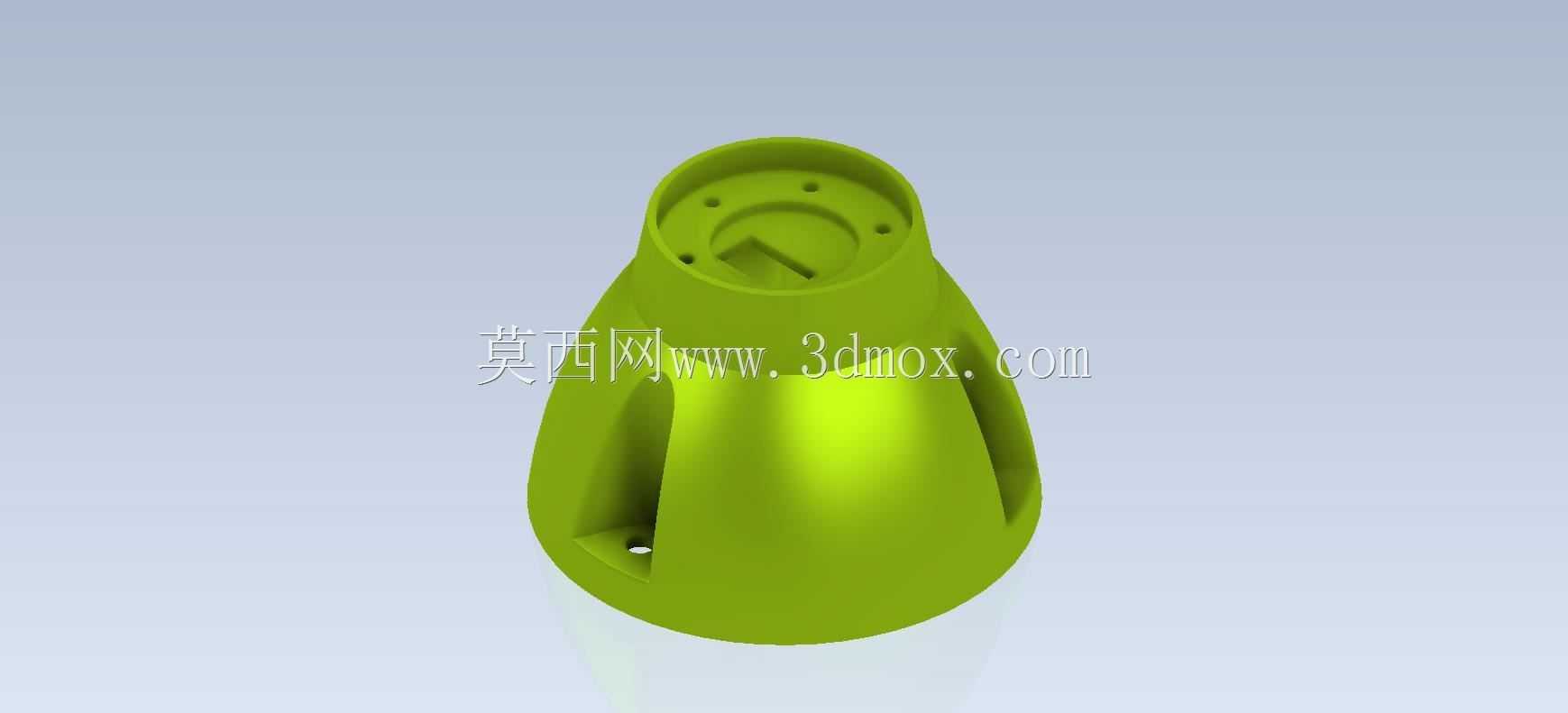

　　从结构设计的细节来看，零件上端的环形端面上均匀布置了四个沉头安装孔，孔位的节圆直径与上端面的外径保持了合理的壁厚差，避免钻孔后侧壁过薄导致装配时出现开裂；端面上的方形沉槽是定位特征，用来和对接端的凸台配合，限制壳体周向转动，保证装配时内部的气路、电路对接位置不会出现偏移，这个沉槽的深度通常控制在2-3mm，既能满足定位需求，又不会过多占用上端面的安装空间。零件侧面的内凹弧形槽是握持防滑结构，同时也是筋位的布置位置——从建模逻辑来看，这个凹槽不是单纯做外观造型，而是通过向内凹陷的曲面形成自然的加强筋，在不额外增加壁厚的前提下提升锥面的抗变形能力，避免壳体受到侧向挤压时出现瘪陷；凹槽底部的小孔是固定孔，用来安装内部的元器件固定座，或者作为穿线孔、泄压孔使用，孔位的位置刚好在锥面的受力中性层上，钻孔后不会对整体结构强度造成明显影响。

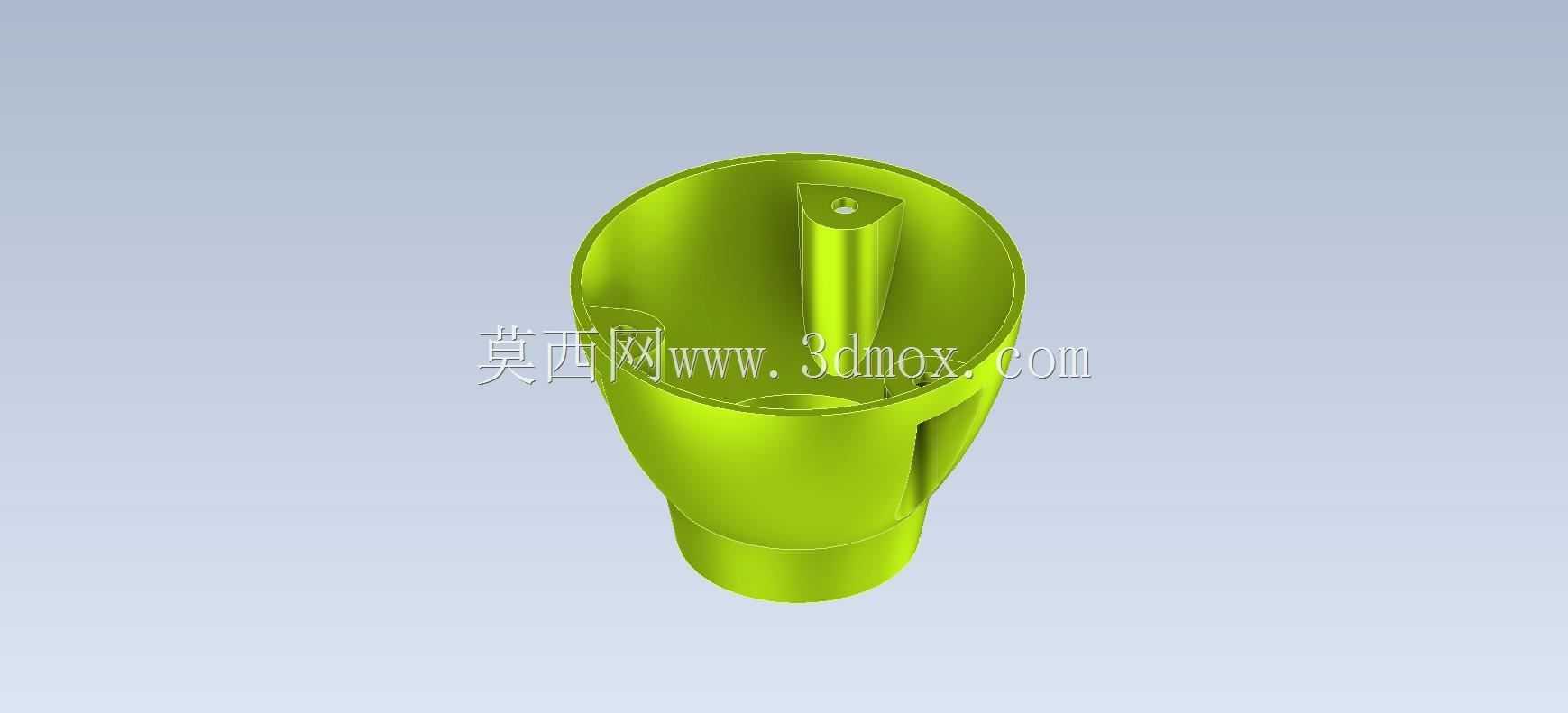

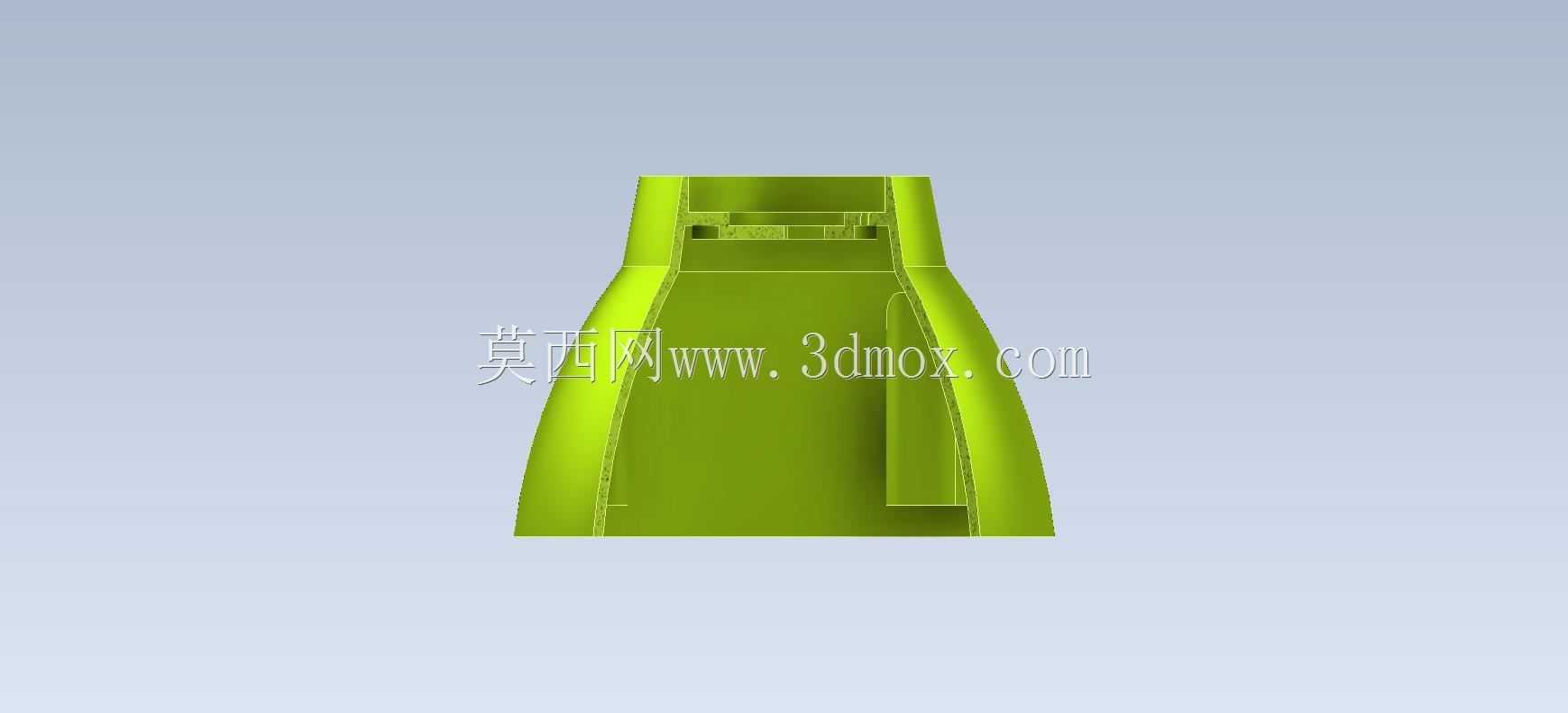

　　从安装边界的设计逻辑来看，零件下端的大直径开口边缘做了加厚处理，厚度比侧壁厚1.5-2mm，这个加厚边一方面是用来和设备主体做对接配合，通常会在加厚边的内侧做止口结构，和主体的凸缘配合实现径向定位，另一方面加厚边能提升开口处的刚性，避免装配时用力过大导致开口变形；整个零件的壁厚保持均匀过渡，从上端到下端的壁厚差控制在0.5mm以内，避免注塑成型时出现缩痕、填充不均的问题，如果是作为金属切削加工的练习件，均匀的壁厚也能减少加工时的振动，提升加工表面质量。

　　在建模思路的梳理上，这类零件不适合直接用实体放样一步成型，更合理的做法是先绘制上下两个端面的轮廓草图，用曲面放样做出主体的外轮廓面，再通过等距曲面做出内壁面，缝合后形成实体基础，之后再依次添加安装孔、定位沉槽、侧面凹槽、底部固定孔这些细节特征；做侧面凹槽的时候要注意曲面的相切约束，保证凹槽和主体锥面的过渡顺滑，没有明显的接痕，同时要检查凹槽位置的壁厚，避免出现过薄或者壁厚突变的情况。做安装孔特征的时候，要先在草图里完全定义孔位的位置尺寸，用圆周阵列或者线性阵列的方式生成，保证孔位的位置度符合装配要求，避免后续装配时出现孔位对不上的问题。

　　从工程实际的校验角度来看，这类零件在完成建模后需要做几个关键的检查：首先是壁厚检查，确认所有位置的壁厚都在设计要求的范围内，没有出现零厚度或者壁厚突变的位置；其次是拔模检查，如果是注塑件的话，所有沿脱模方向的面都要做合理的拔模斜度，通常外表面拔模1度，内表面拔模1.5度，避免脱模时出现拉伤；最后是装配干涉检查，把零件放到对应的装配体里，确认和对接的零件之间没有干涉，安装孔的位置和对接件的螺纹孔位置完全对应，定位沉槽的尺寸和对接凸台的尺寸保持合理的配合间隙。很多初学者在做这类练习件的时候，容易只关注外观造型的相似度，忽略这些工程实际需要考虑的细节，导致建出来的模型只能看不能用，没法直接对接后续的工程图、加工或者仿真环节，这也是做CAD练习的时候需要特别注意的点——所有的特征都要服务于实际的装配和使用需求，而不是单纯为了造型好看。
