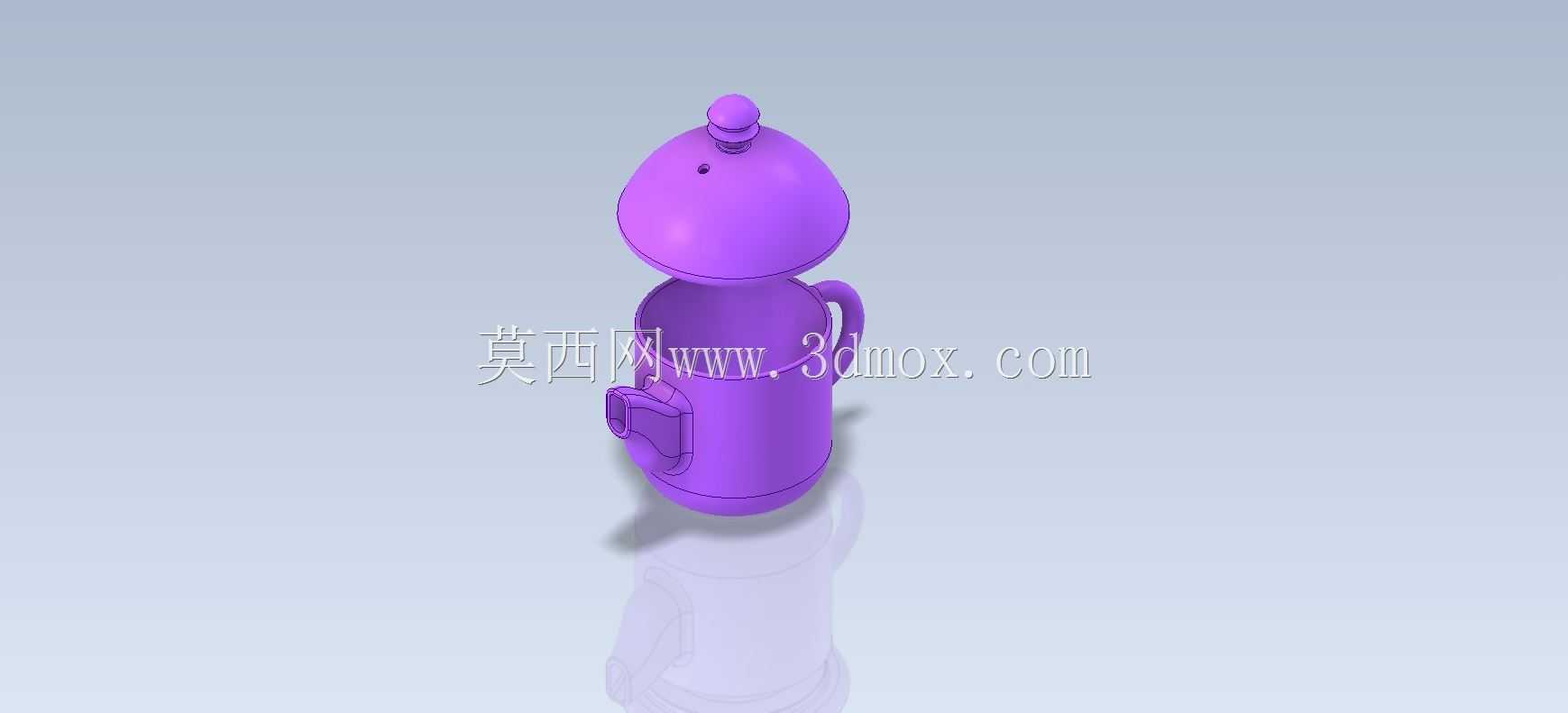

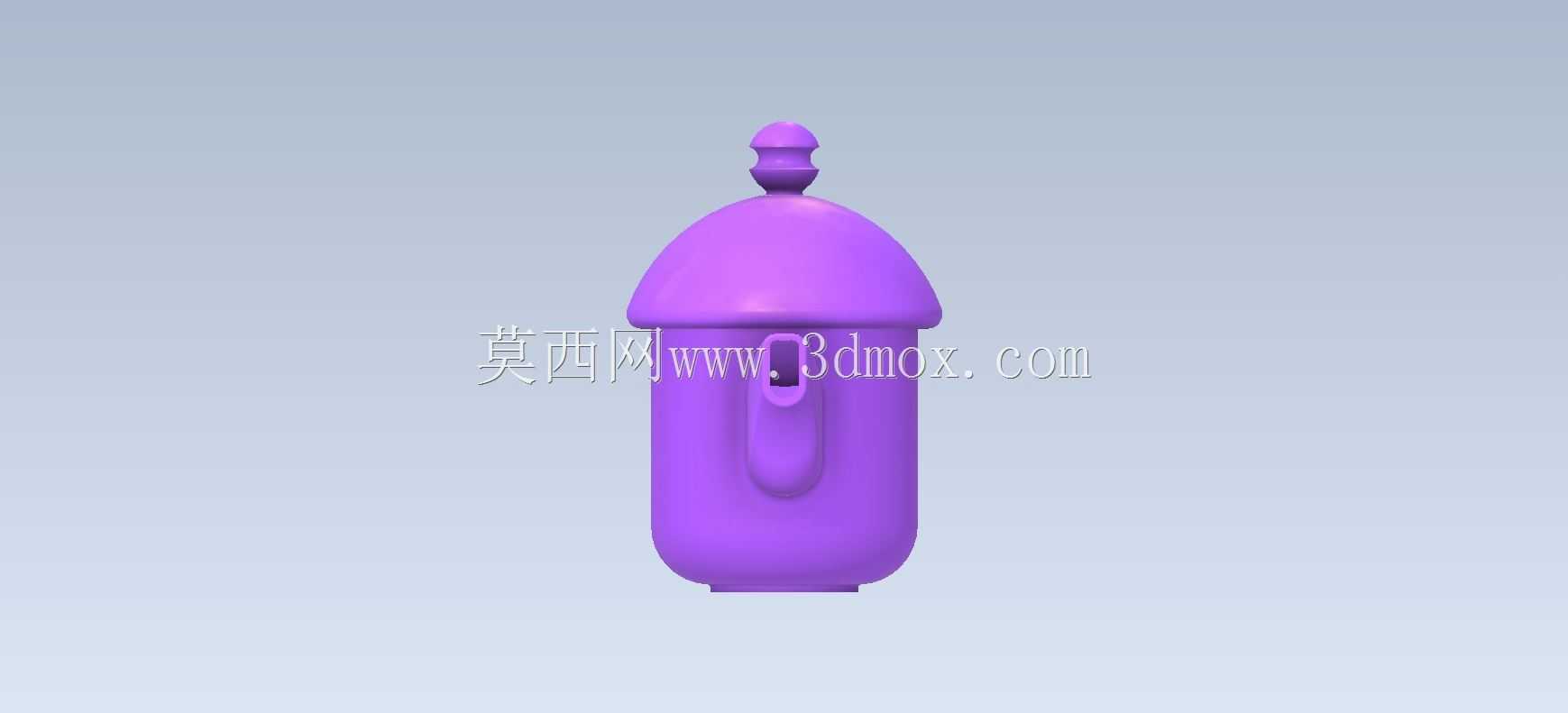

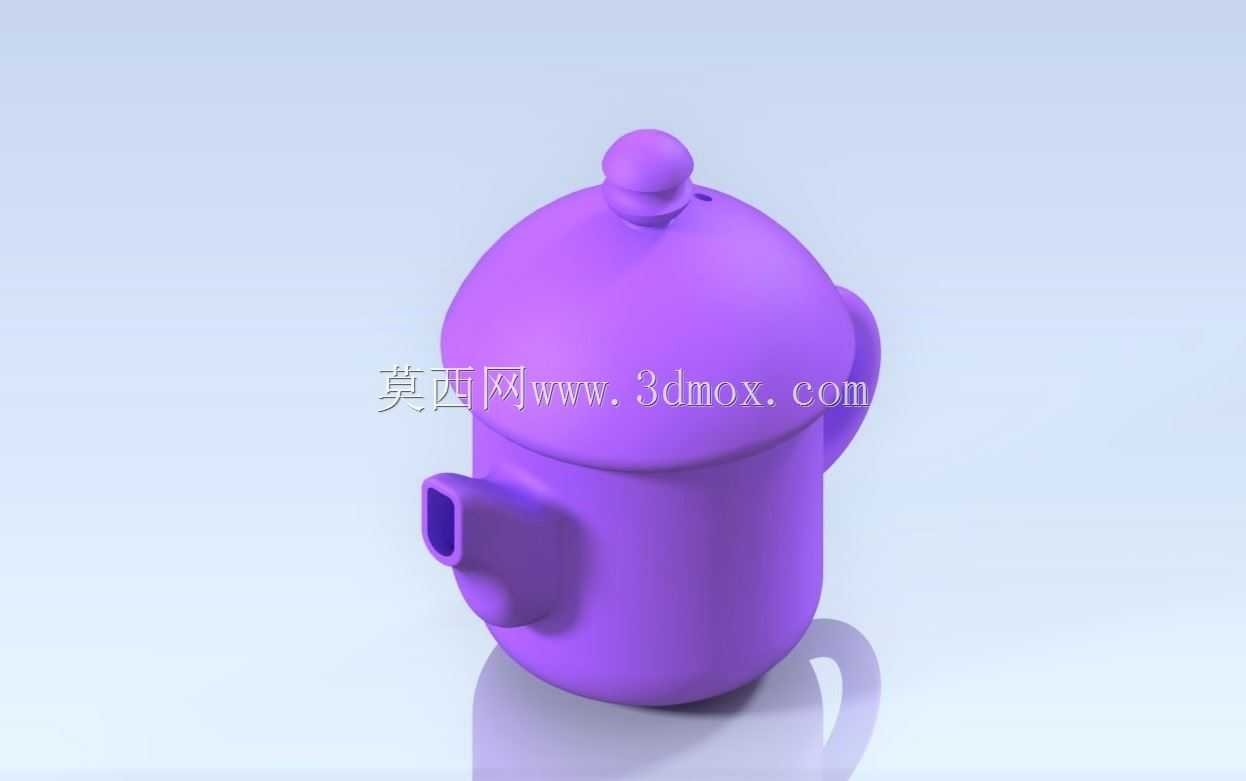

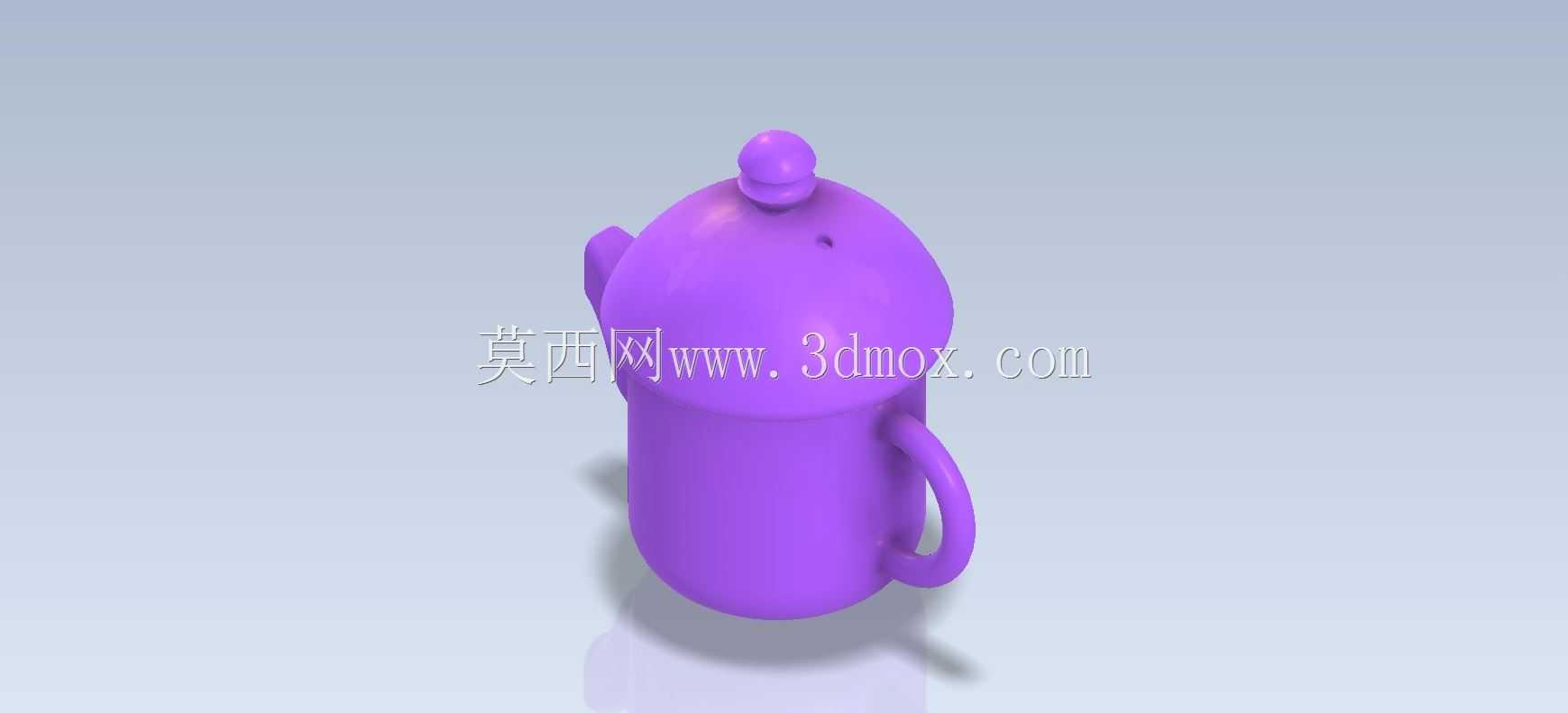

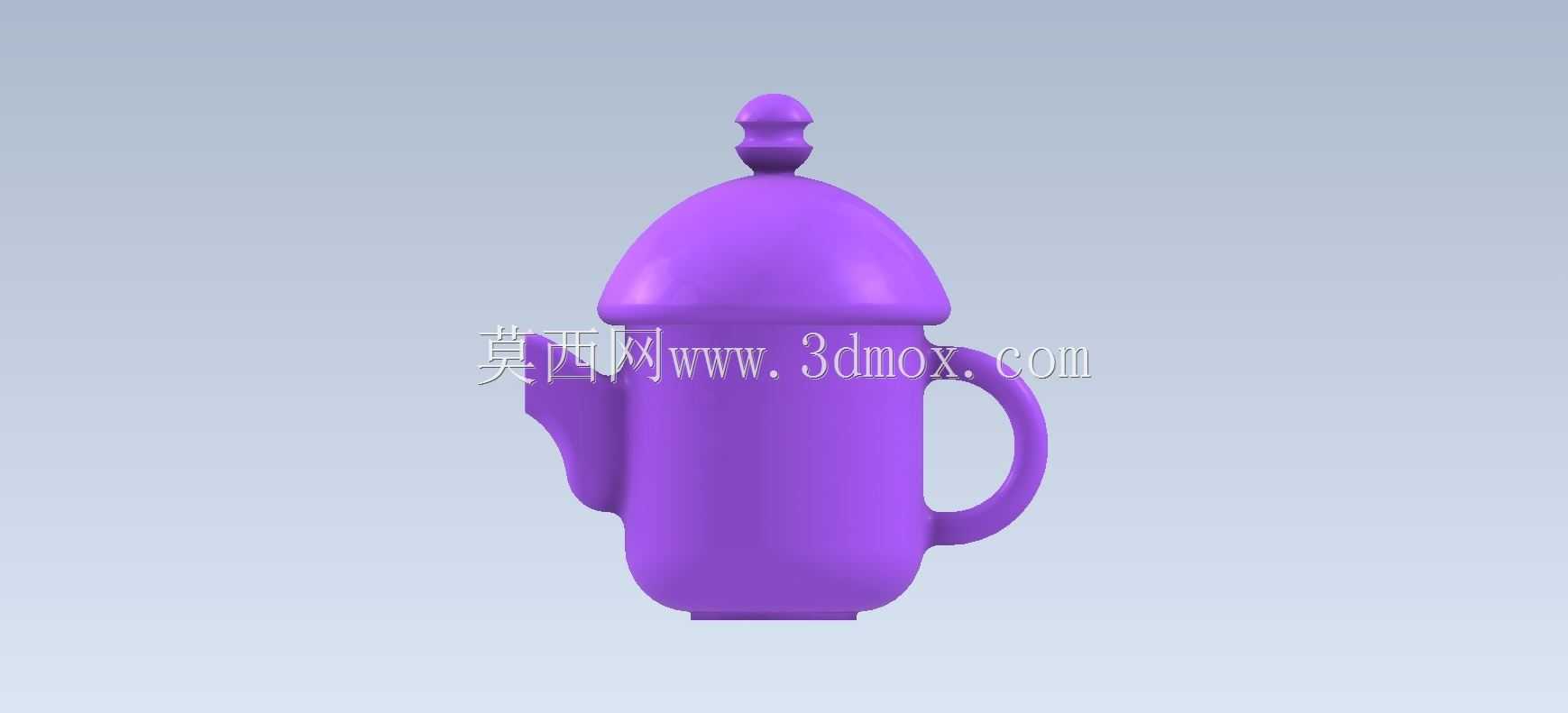

基础练习用紫色带盖茶壶三维造型

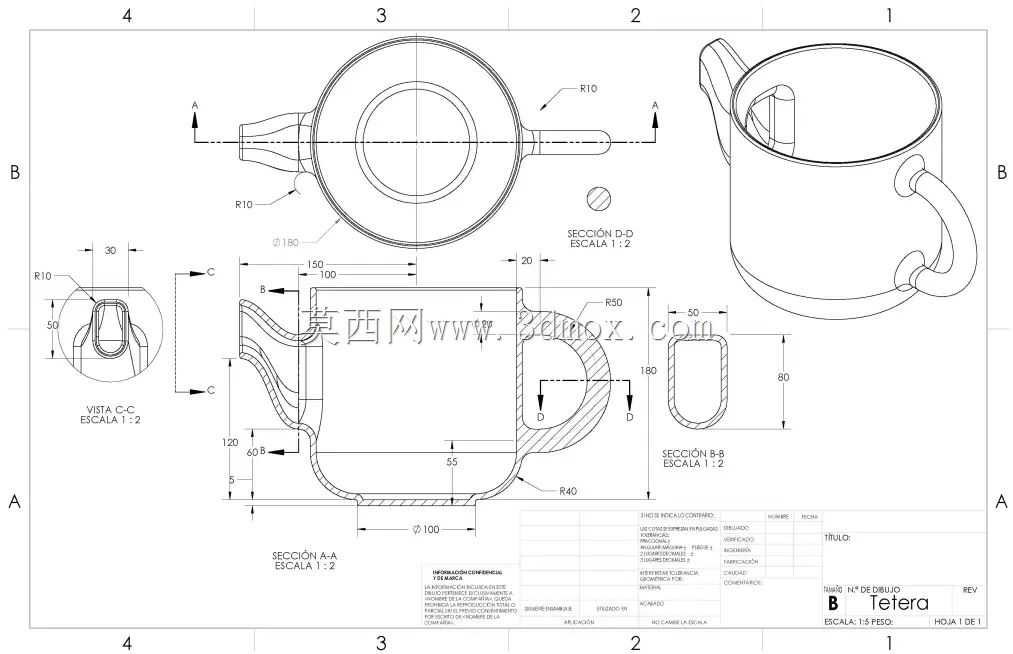

　　做这类基础曲面建模练习的时候，很多刚接触三维结构设计的从业者容易陷入只追外观相似度、忽略实际功能边界的误区，这个茶壶造型刚好可以把日常接触的民用容器结构逻辑拆解开，练手的同时能摸清楚薄壁类回转+异形延伸结构的建模思路。先从实际使用场景说，这类带侧柄、侧流口的带盖茶壶，日常是餐饮场景里的冲泡容器，不管是家用泡茶还是餐饮门店的分茶器具，核心要满足的是握持不打滑、倾倒不撒漏、盖合不脱落、内壁无清洁死角这几个硬需求，建模的时候不能只做个光溜溜的外形，得把这些功能对应的结构边界考虑进去。先说外形尺寸的控制逻辑，这类单人使用的小容量茶壶，整体高度一般控制在120mm到150mm之间，壶身最大外径在90mm到110mm区间，

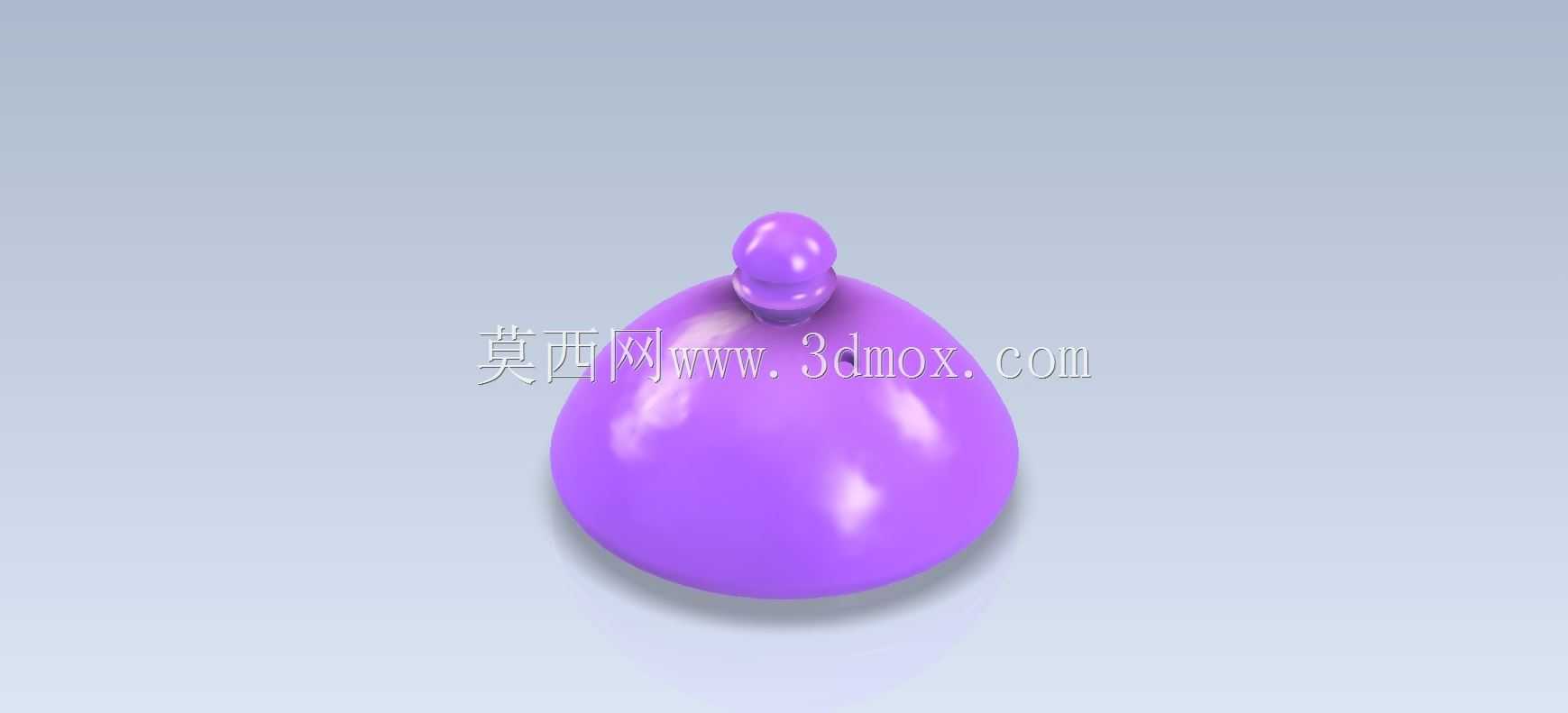

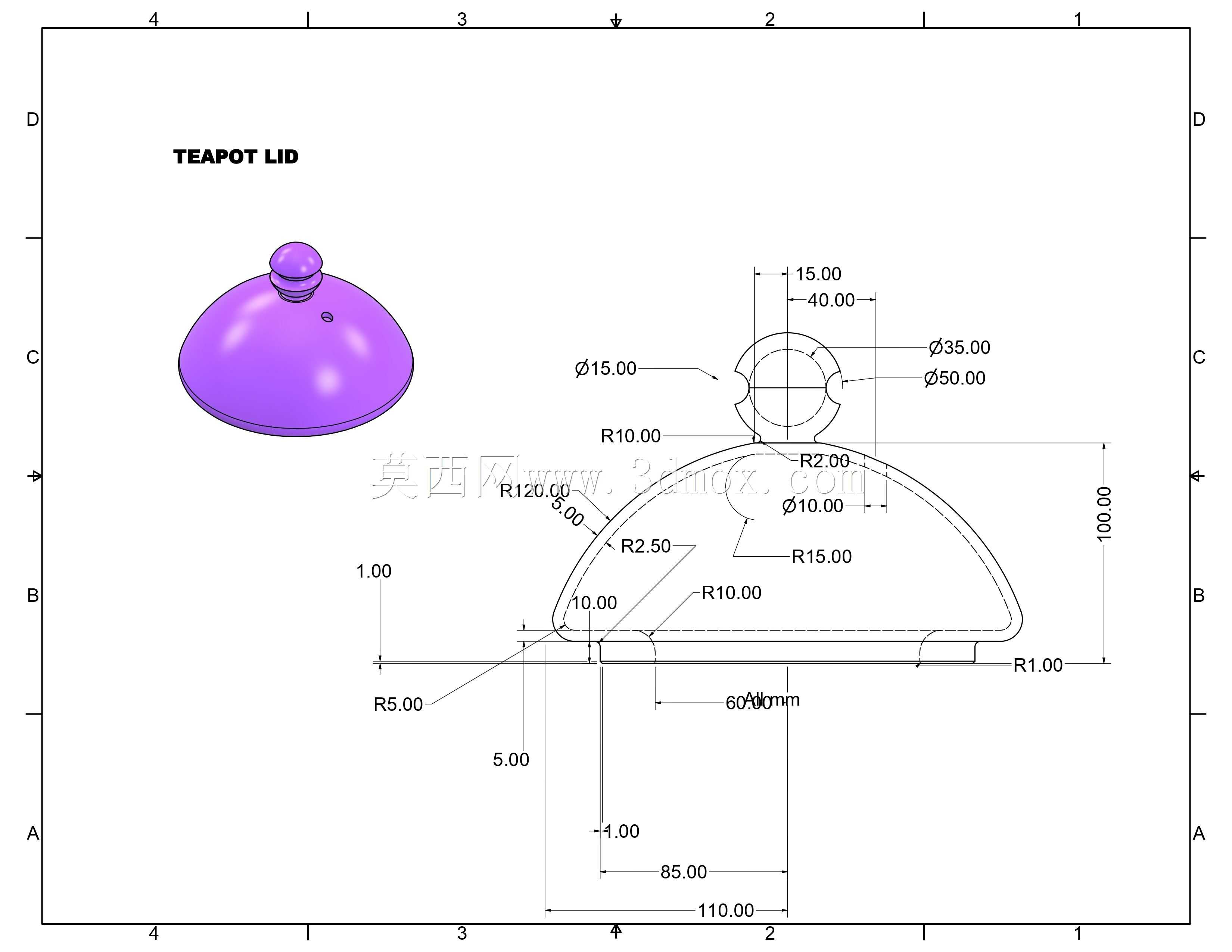

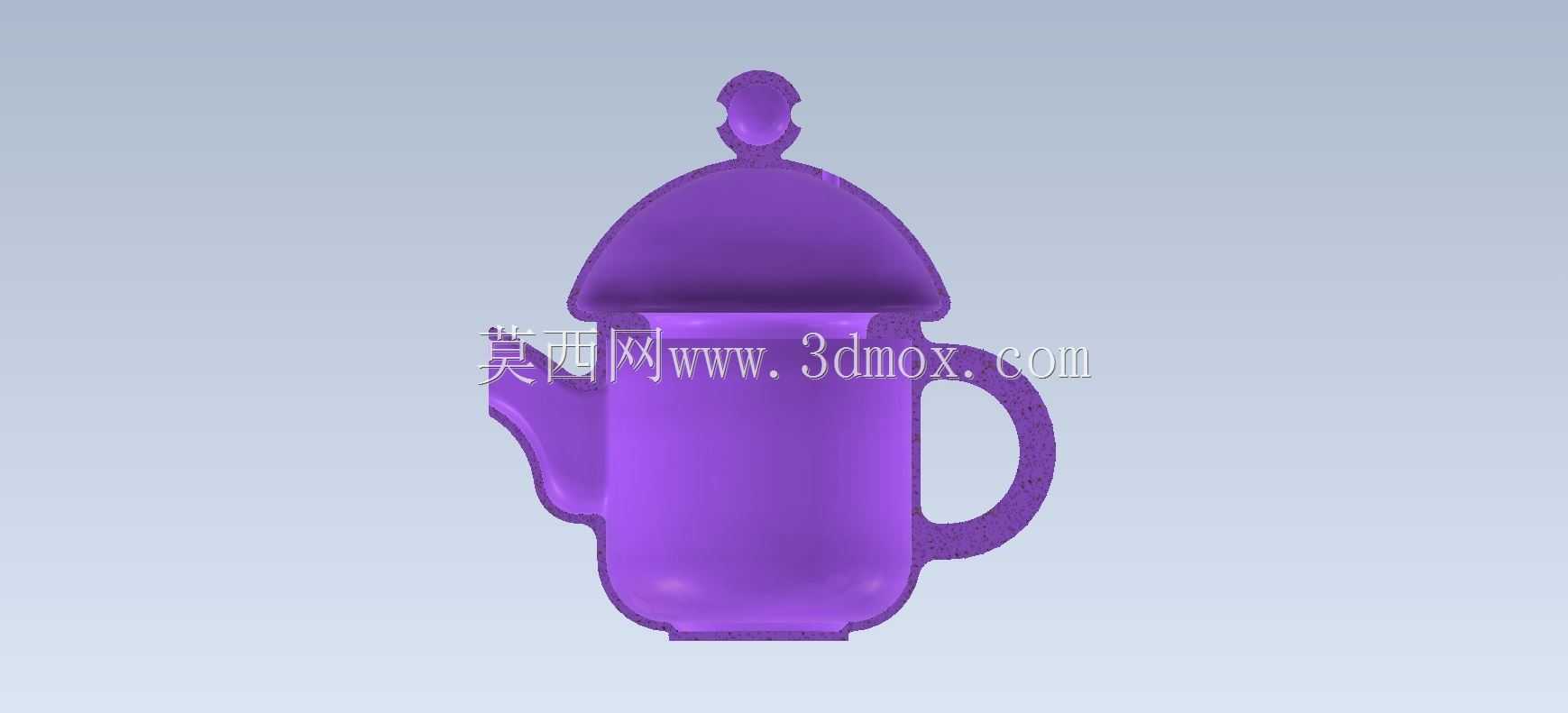

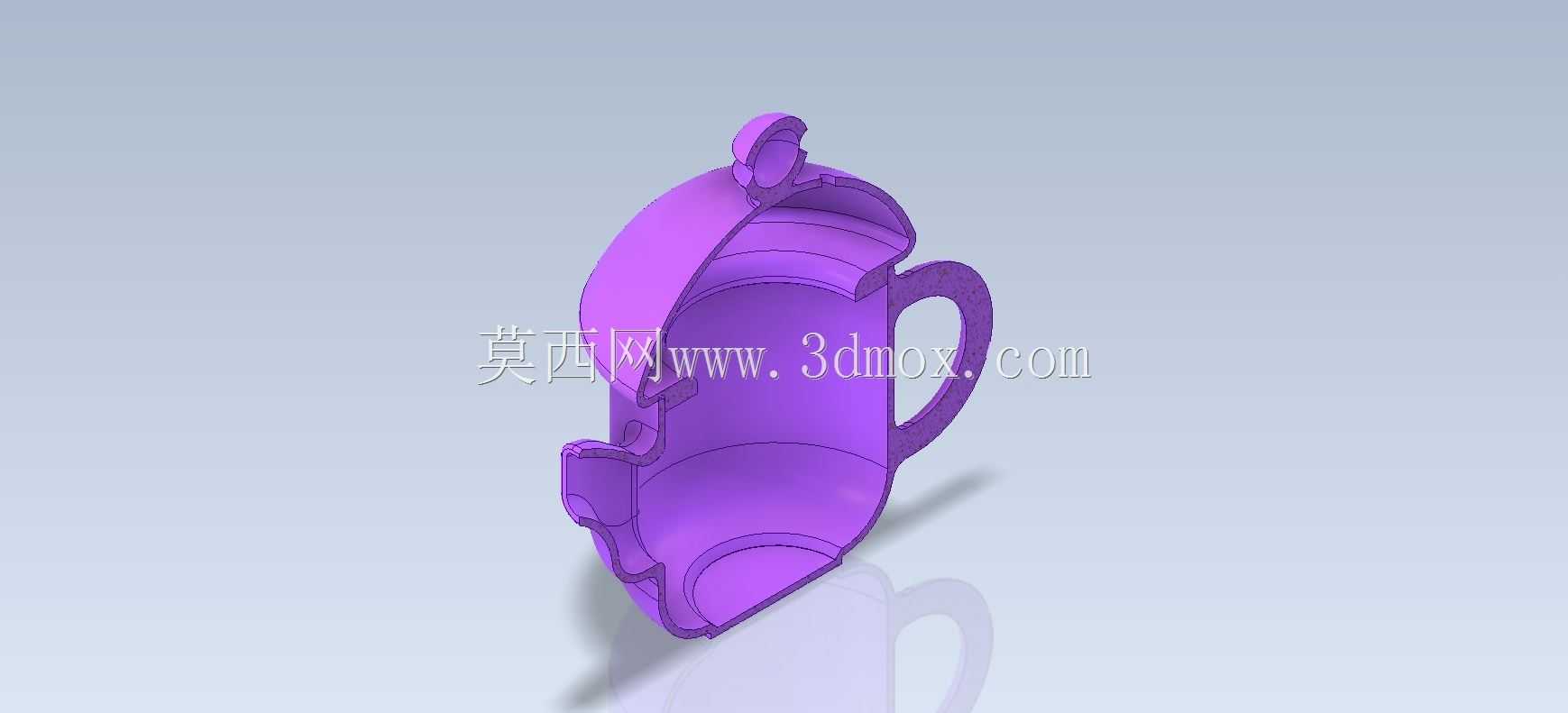

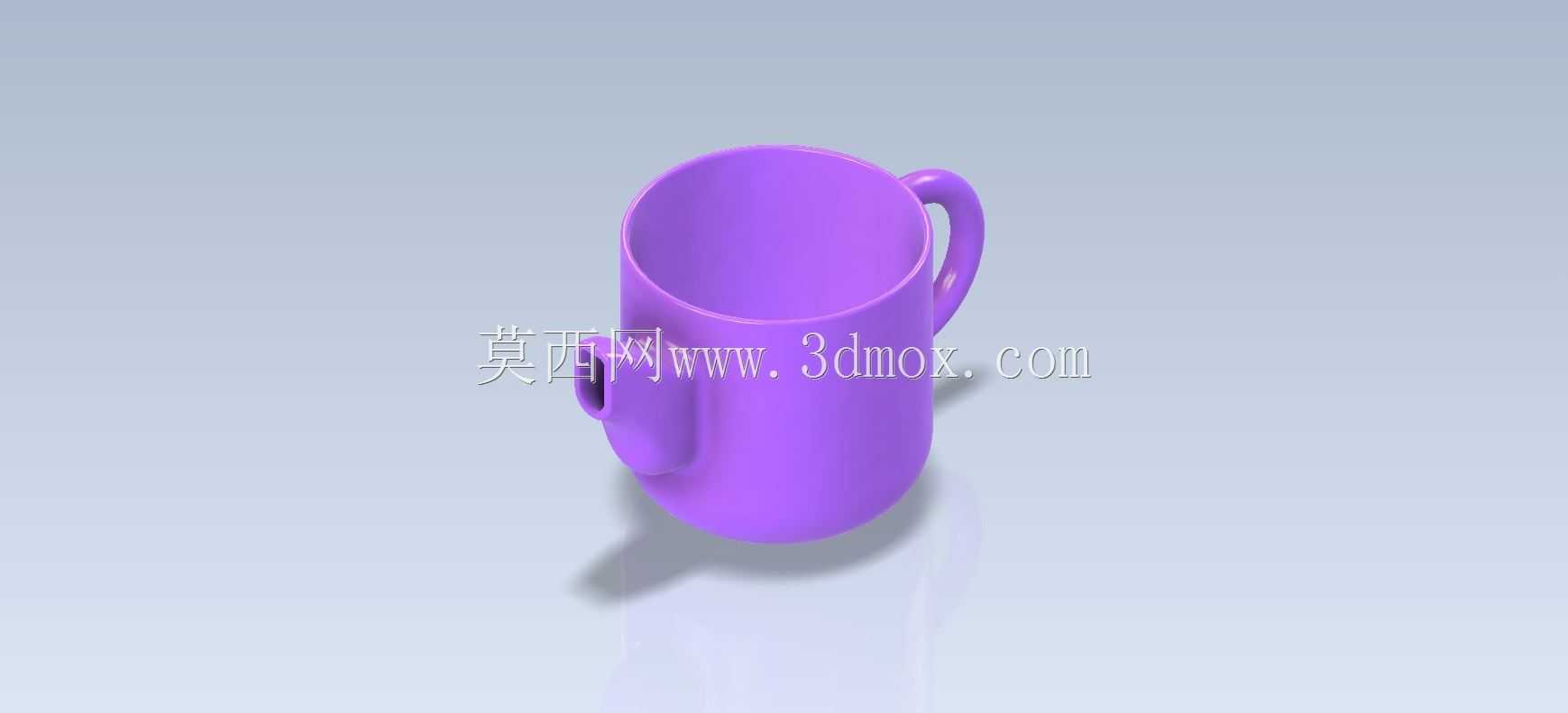

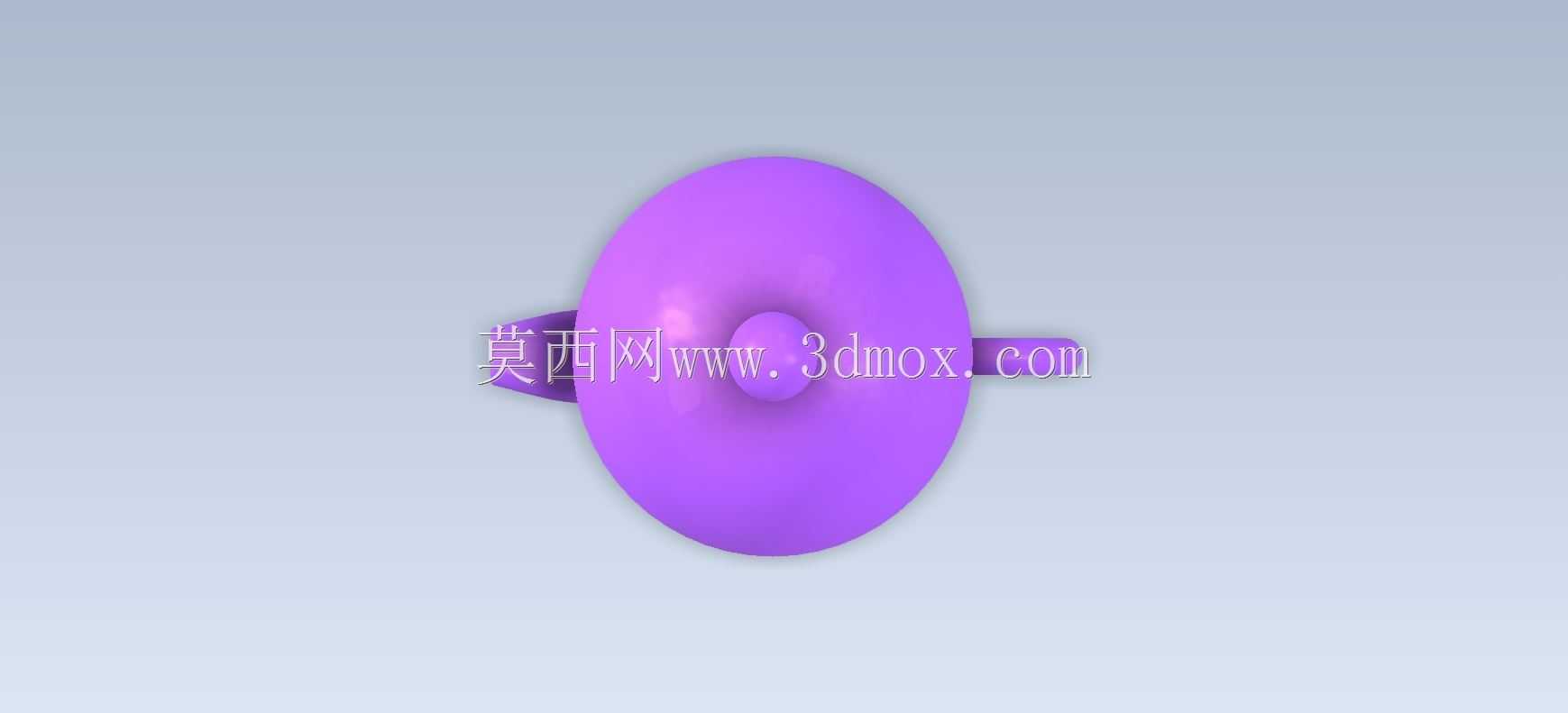

　　这个尺寸刚好能单手握持，侧柄的内圈要留出40mm以上的净空，能容纳成年人四指穿入握持，握持位置的重心要落在壶身轴线偏下1/3处，这样倾倒的时候手腕不用费太大力气，不会出现头重脚轻翻倒的问题。流口的设计是这类模型的练习重点，不能随便拉个凸台就完事，流口的根部和壶身连接的位置要做顺滑的曲面过渡，内壁要和壶身内腔完全连通，不能出现台阶或者缩口，不然倒水的时候会因为气流不通出现水流断溅的问题；流口的最外端要做15度左右的下切角，端口的壁厚要比壶身薄0.5mm左右，这样断水的时候不会有残液顺着壶身外壁往下流。壶盖的配合结构是另一个练习点，盖体和壶口的配合要做止口结构，止口的插入深度控制在8mm到10mm，配合间隙留0.2mm到0.3mm，既不会因为间隙太大盖合晃荡，也不会因为太紧受热膨胀之后打不开；盖顶的捏钮直径要做到25mm以上，高度15mm左右，表面做圆弧过渡，方便手指捏取开启，捏钮和盖面的连接位置要做R3以上的圆角，避免应力集中，也不容易藏污纳垢。壶身本身是回转类结构，建模的时候先画半截面草图旋转出主体，这里要注意壶底要做5mm左右的平底圈足，不能整个底面完全贴平放置平面，圈足的接触宽度控制在3mm，既保证放置平稳，也能避免壶底和桌面之间形成真空吸附，拿取的时候更顺手。侧柄的建模是曲面练习的核心，要做符合人体工学的弧形曲线，从壶身上部1/4位置延伸到壶身下部1/4位置，柄的截面做椭圆形，长轴顺着握持方向，厚度控制在12mm左右，

　　和壶身连接的两个端点位置都要做G2连续的曲面过渡，不能出现硬棱，不然不仅握持硌手，注塑或者3D打印的时候也容易在连接位置出现应力开裂的问题。很多新手做这类练习模型的时候，会把所有壁厚都做成统一数值，实际工程里要考虑不同位置的强度需求，壶身主体壁厚做2mm就足够，流口和侧柄的位置因为是突出结构，壁厚可以加到2.5mm，盖体的壁厚做1.8mm就行，既能减轻整体重量，也能节省成型材料。还要考虑安装和使用的边界，比如壶身内部的最大容量要控制在300ml到400ml，对应的内腔高度要比壶口低15mm，留足防溢的安全距离，就算水烧开了也不会从壶口溢出来；整个模型的所有外表面棱边都要做R1以上的圆角，没有尖锐的边角，避免日常使用的时候划伤手。

　　做这个模型的建模过程，其实是把从草图绘制、回转特征、曲面放样、圆角过渡、薄壁抽壳、配合间隙预留这些基础操作串起来，练熟了之后再做更复杂的民用容器、小型壳体类零件的时候，就不会出现结构逻辑错误，不会做出看着像、实际没法用的造型。比如很多人做流口的时候只做外表面，不处理内壁的连通，实际生产出来就会堵水；做壶盖的时候不留止口，一倒水盖子就掉下来；做侧柄的时候位置太靠上，握持的时候重心不对，倒水要费很大劲。这些细节都是日常设计里经常碰到的基础问题，通过这类简单的日常用品建模练习，能把结构设计的底层逻辑摸透，比上来就做复杂的工业设备结构更容易建立正确的建模思维。另外还要考虑成型工艺的适配性，如果是用注塑工艺生产，整个模型的拔模斜度要控制在1度到1.5度，壶身外表面顺着出模方向做斜度，侧柄和流口的位置也要顺着分型面做拔模，避免出现倒扣结构，不用额外做滑块就能顺利出模，能大幅降低生产的模具成本；如果是用3D打印做手板验证，所有悬空位置的角度要大于45度，减少支撑的使用，打印完成之后的后处理工作量也会小很多。
