带把手敞口小水杯三维建模练习作品

　　这款带把手的敞口小水杯，是典型的二维转三维建模练习载体，其结构覆盖了回转体建模、曲面过渡、特征圆角、把手与杯身衔接等多个基础建模操作点，适合刚接触三维建模的从业者熟悉实体建模的基础逻辑。从实际应用场景来看，这类小容量敞口杯可作为办公桌面饮水器具、儿童日常饮水杯，也可作为小型物料盛放容器，在实验室、小型加工工位用来盛放螺丝、小规格垫片等零散五金件，避免小零件散落丢失。从功能特性上看，敞口设计无需额外开盖操作，取放内部物品或饮用都十分便捷，单侧C型把手符合人体工学握持逻辑，握持时手指可自然穿入把手间隙，杯身外壁光滑无凸起，握持时不会硌手，杯底做了平整加厚处理，放置在水平桌面时稳定性充足，不会轻易倾倒，杯口做了外翻圆角处理，

　　接触唇部时不会有尖锐刮擦感，作为饮水杯使用时的接触体验更好。在设计思路层面，建模时首先以杯身中心轴线为基准绘制回转截面，通过回转命令生成杯身主体结构，杯身壁厚保持均匀一致，避免后续如果做注塑生产时出现壁厚不均导致的缩痕、填充不满等问题；杯身与杯底的衔接处做了大圆角过渡，既可以降低应力集中，也能避免清洁时出现卫生死角。把手部分采用扫掠命令生成，先绘制把手的中心引导线，再绘制把手的截面轮廓，扫掠完成后将把手与杯身做布尔合并，衔接处做变半径圆角处理，靠近杯身上下两端的圆角半径稍大，中间段圆角半径稍小，既保证衔接处的结构强度，也让整体外观线条更流畅。杯口的外翻边结构，在回转截面绘制时就同步做出，外翻边的厚度略大于杯身壁厚，

　　提升杯口的抗变形能力，日常使用中即使杯口受到轻微磕碰，也不容易出现豁口、变形问题。从外形尺寸与安装边界来看，这类练习用的小水杯整体高度控制在80-100mm区间，杯身外径在70-85mm区间，把手向外突出的距离在25-30mm区间，整体占用的桌面投影面积不超过100mm*100mm，放置在常规工位桌面不会占用过多操作空间；杯底的平整面直径占杯身外径的85%以上，保证放置时的接触面积足够，即使桌面有轻微振动也不会滑移倾倒。建模过程中需要重点关注几个细节：一是杯身内壁的拔模角度，若后续要做实体生产，内壁需要设置1-2度的拔模斜度，方便脱模；二是把手与杯身的衔接位置，要保证两个特征合并后没有多余的碎面、尖角，

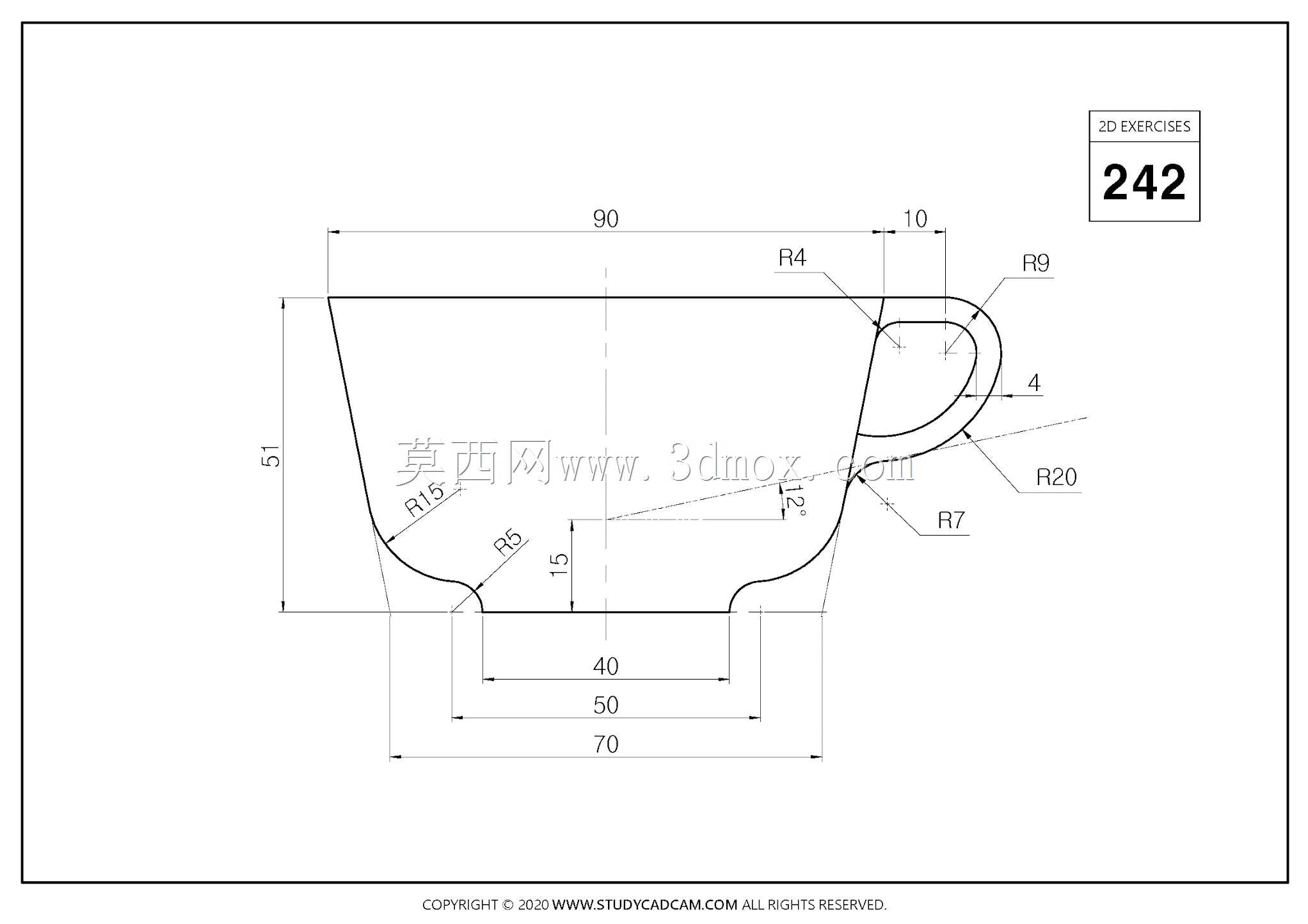

　　避免后续做结构仿真或者3D打印时出现网格错误；三是所有外露的棱边都要做圆角处理，圆角半径根据位置不同调整，杯口圆角半径在2-3mm，杯底与杯身衔接处圆角半径在3-4mm，把手棱边圆角半径在1.5-2mm，所有圆角过渡要自然，不能出现面的扭曲、褶皱。这类基础建模练习看似结构简单，实则涵盖了三维实体建模中最常用的回转、扫掠、布尔运算、圆角、抽壳等核心命令，熟练掌握这类简单零件的建模逻辑，后续处理复杂结构零件时才能更高效地规划建模步骤，避免出现特征顺序混乱、参数关联错误等问题。在实际建模练习时，可以先从二维工程图的尺寸标注入手，先理清每个结构的尺寸约束、几何约束，再进入三维环境逐步生成特征，不要一开始就盲目堆砌特征，要养成先规划建模顺序、再逐步操作的习惯，比如先做主体回转结构，再做抽壳生成杯壁，之后添加把手特征，最后做所有圆角细节，这样的建模顺序逻辑清晰，后续修改参数时也能快速定位到对应特征，提升建模效率。另外，这类容器类零件建模时要特别注意壁厚的均匀性，抽壳命令的厚度参数要保持一致，不要出现局部壁厚突变的情况，否则不管是后续做3D打印验证，还是开模量产，都会出现结构强度不足或者成型缺陷的问题。把手的截面形状采用椭圆形而非正圆形，更符合手指握持时的贴合度，长时间握持也不会出现压痕，把手与杯身连接的上下两个端点位置，要避开杯口外翻边和杯底圆角区域，保证连接面完全贴合在杯身的直壁段，提升连接强度，避免日常使用中把手受外力出现断裂的情况。
