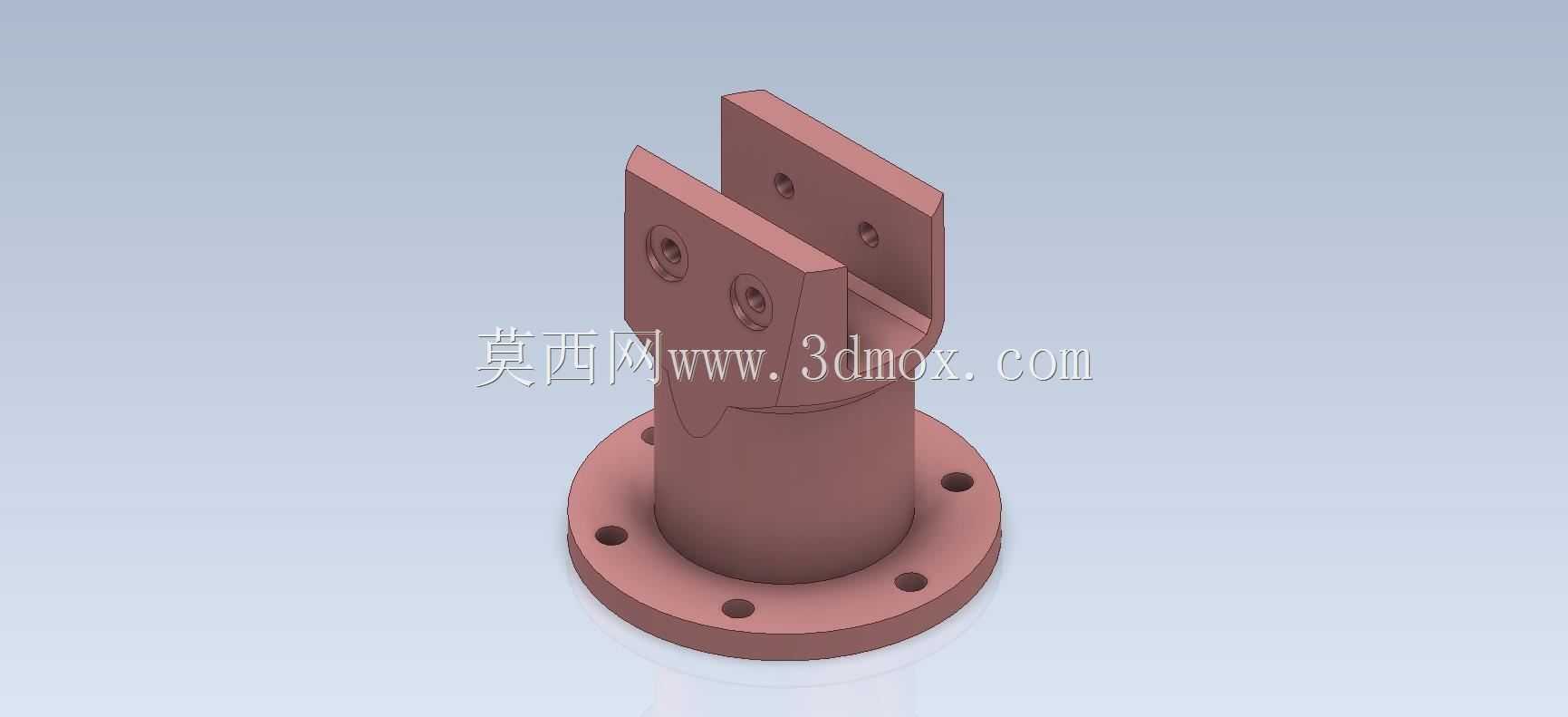

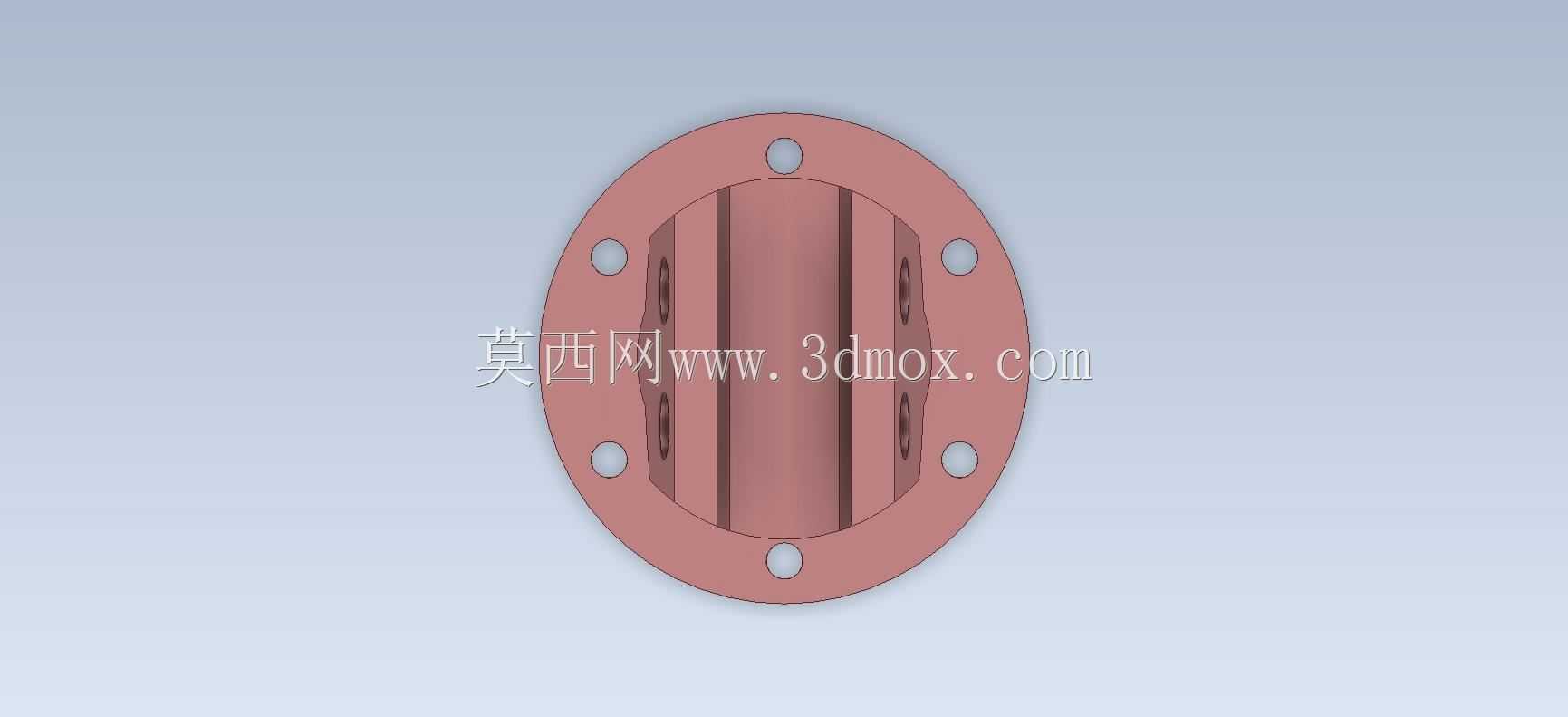

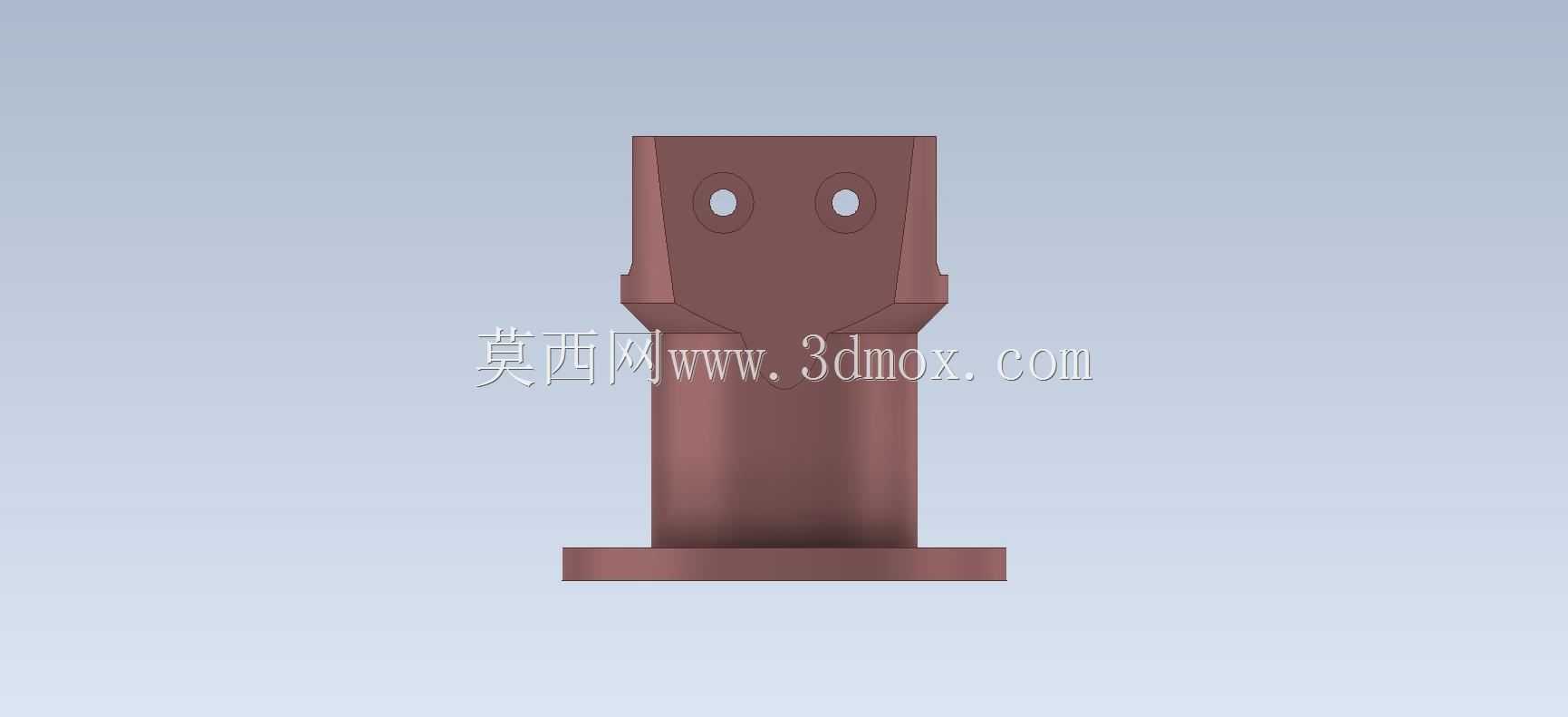

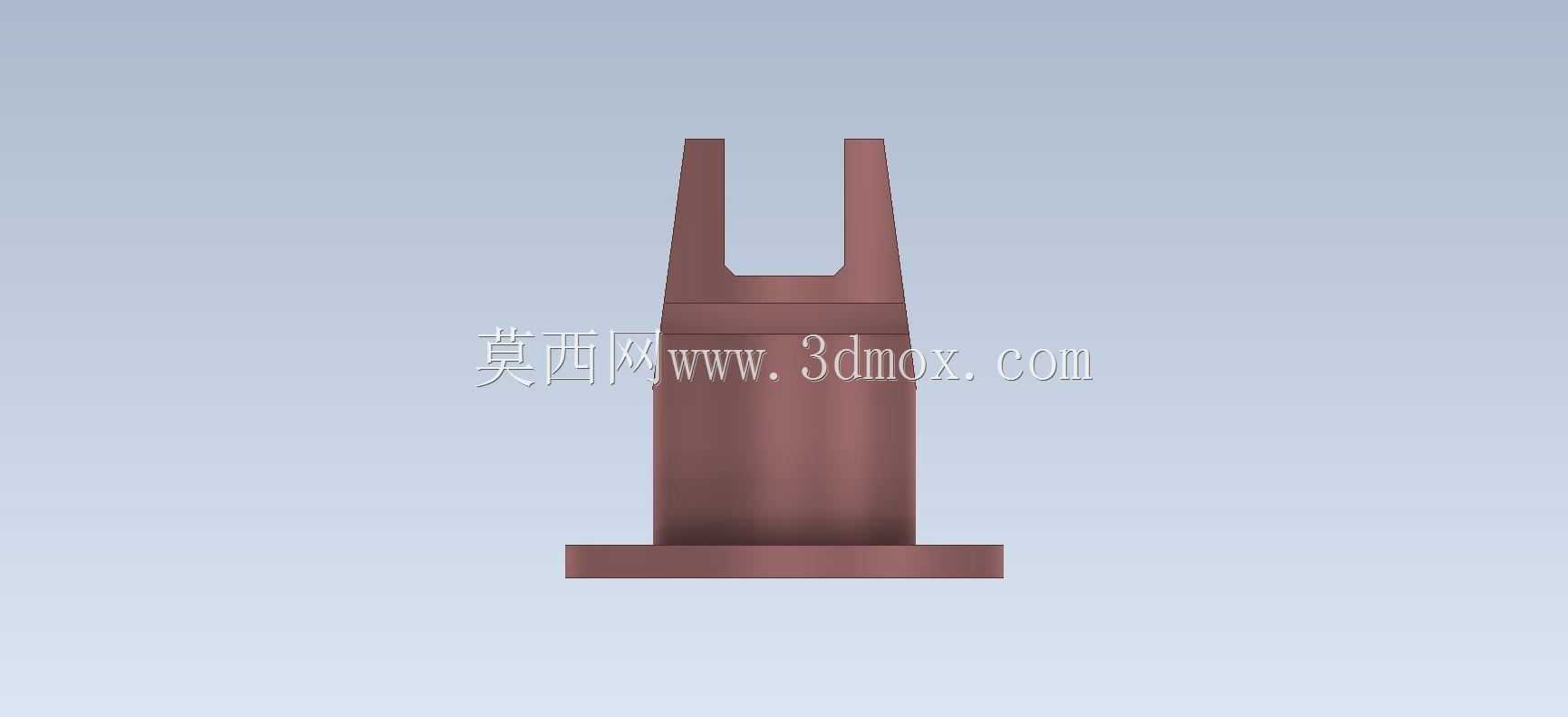

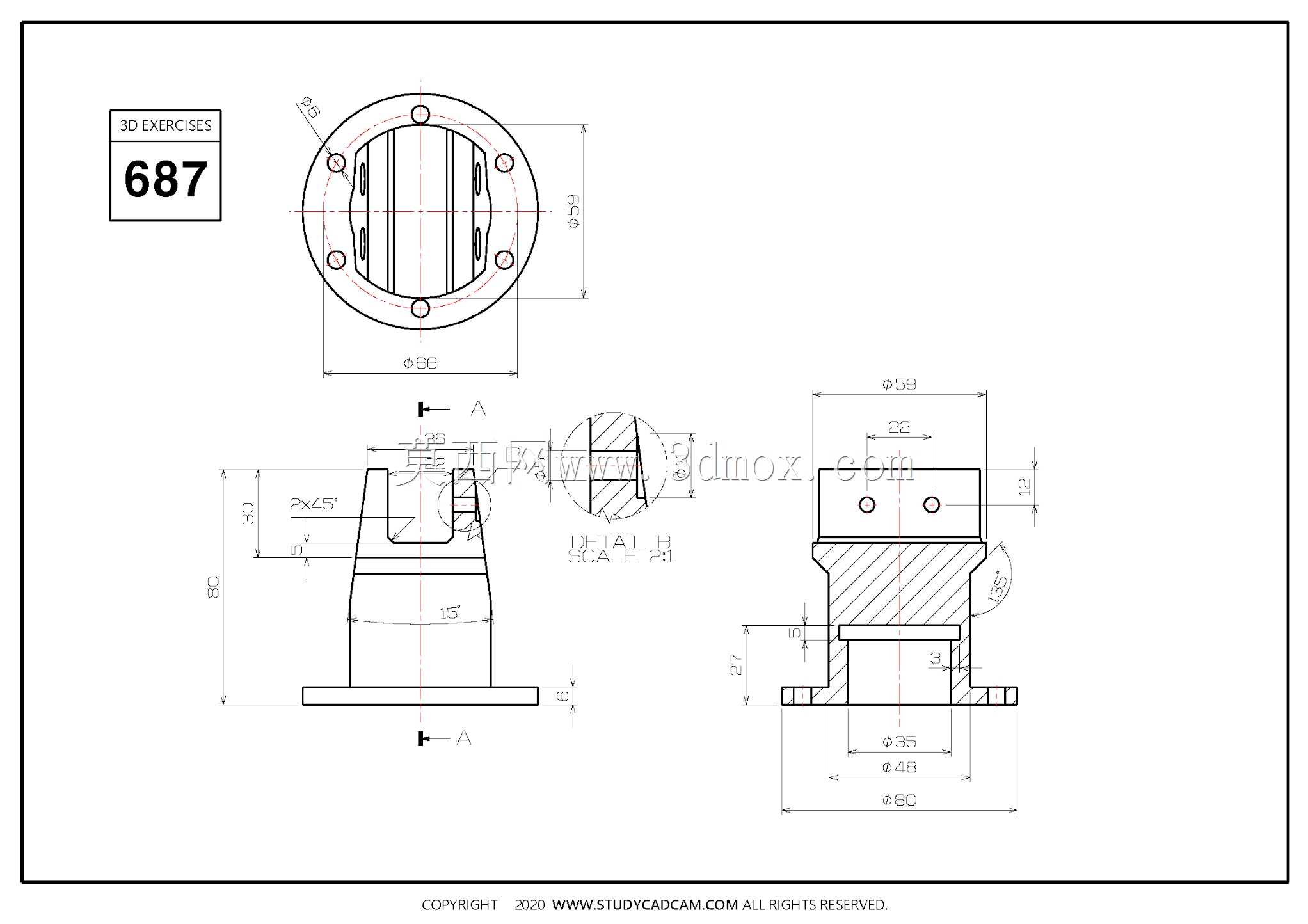

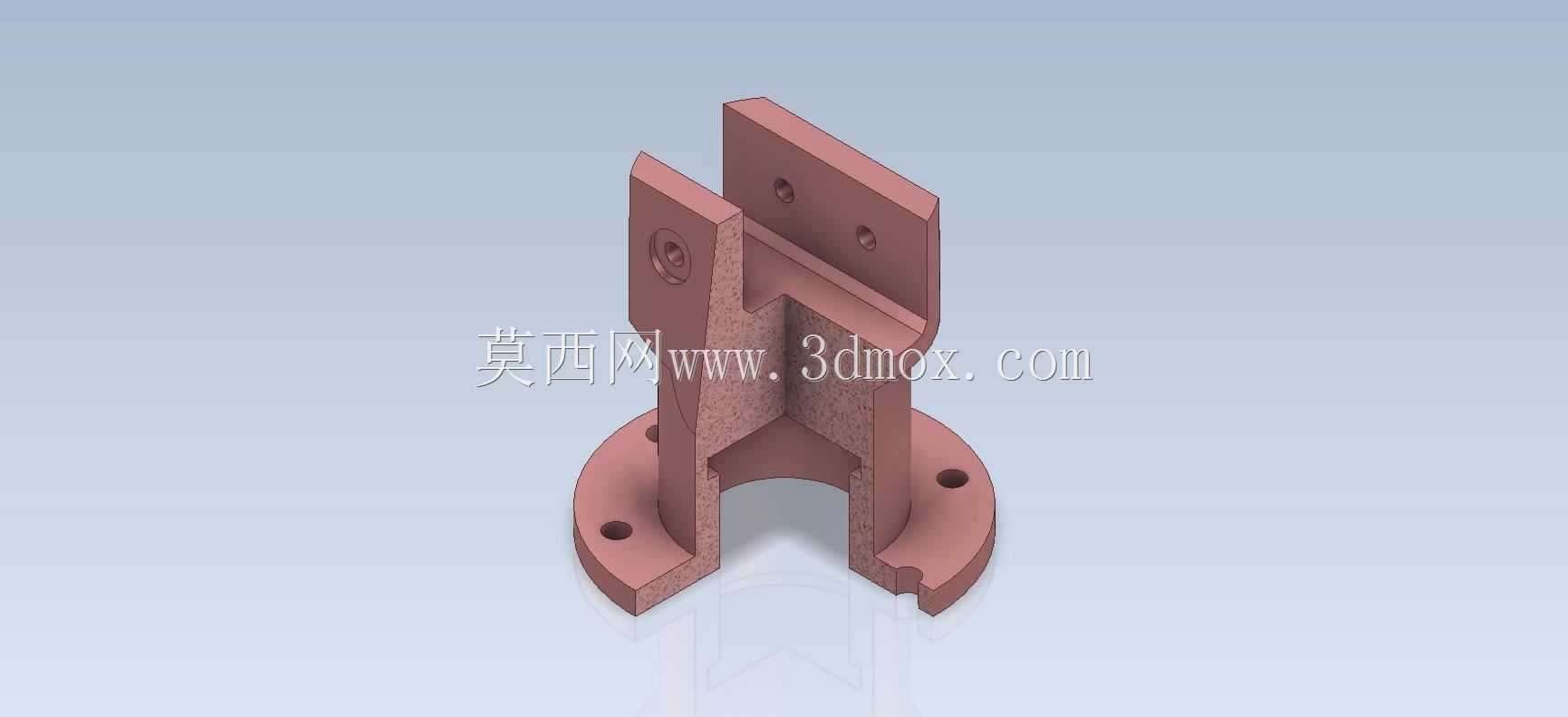

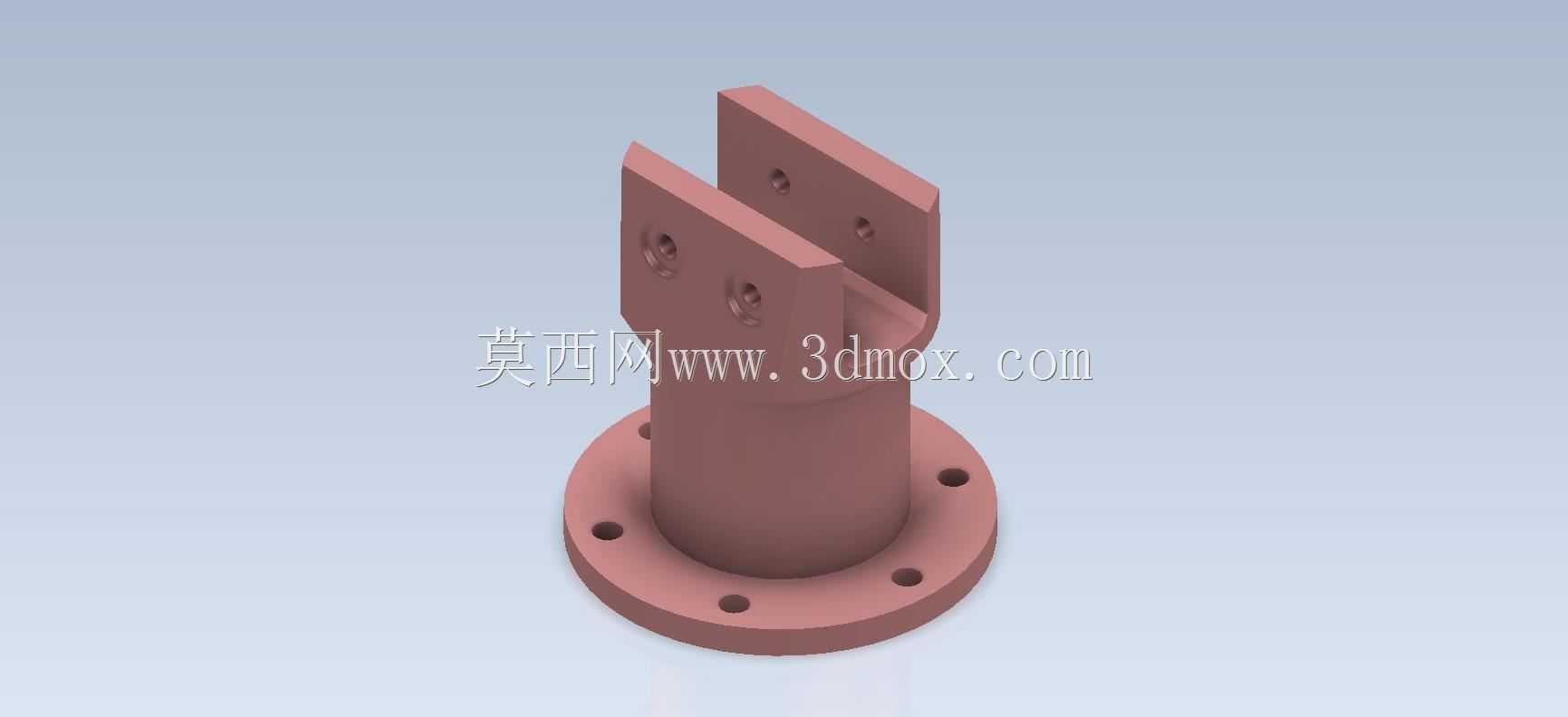

带法兰底座双叉耳立式连接支撑座

　　该立式连接支撑座属于机械传动与支撑系统中的典型连接件，在轻工自动化生产线、小型物料输送设备、工装夹具定位单元中应用广泛，主要承担垂直方向载荷传递、相邻功能部件的铰接定位作用，可作为气缸推杆端部铰接座、翻转机构的固定支撑端、小型摆臂的回转基座使用，适配低转速、中等载荷的往复摆动工况。从结构设计逻辑来看，整体采用一体化柱式布局，底部为圆形法兰安装盘，盘体上均匀分布6个螺栓过孔，孔位采用等角度圆周排布，可适配常规六角螺栓的安装空间，安装时法兰盘与安装基面完全贴合，通过螺栓预紧力实现整体固定，能有效抵消工作过程中产生的倾覆力矩，避免支撑座出现偏摆松动。中部为等直径圆柱支撑段，柱体壁厚经过受力核算，

　　在满足整体刚性要求的前提下尽可能缩减冗余材料，既控制了零件整体重量，也减少了加工过程中的材料去除量，柱体内腔可根据实际使用需求设计为中空结构，用于穿设线缆、气路管路或者容纳小型复位弹簧，拓展部件的集成适配性。上部为对称双叉耳结构，两个叉耳平行布置，每个叉耳上分别设置两个同轴安装孔，孔位精度直接决定铰接部件的回转顺畅度，设计时需严格控制两叉耳的平行度公差、安装孔的同轴度公差，避免铰接轴安装后出现卡滞、偏磨问题；叉耳与中部圆柱段的过渡位置设置圆弧加强结构，可分散应力集中点，避免在承受侧向冲击载荷时出现根部断裂问题。从安装边界来看，底部法兰盘的外径决定了安装基面的最小预留尺寸，安装时需在基面预留对应直径的平整加工面，

　　表面粗糙度需达到Ra3.2以上，保证法兰贴合紧密；法兰盘上的螺栓过孔孔径适配常用的M6-M8规格内六角圆柱头螺栓，安装孔中心圆直径需与配对安装位的孔位完全匹配，避免强行装配产生内应力。上部双叉耳的开口宽度决定了适配铰接件的厚度范围，叉耳上的安装孔可适配对应直径的铰接销轴，销轴可采用带卡簧槽的结构实现轴向定位，也可配合铜套、自润滑轴承使用，降低铰接位置的磨损速率，延长部件使用寿命。在建模练习过程中，该零件涵盖了拉伸、凸台、孔特征、圆周阵列、圆角过渡等常用三维建模命令，可帮助初学者掌握对称类零件的建模思路，理解基准面选择、特征顺序规划对建模效率的影响，同时能直观认识机械支撑连接件的结构设计逻辑，建立公差与装配适配的基础认知。实际应用中，

　　该类支撑座多采用45号钢加工制作，表面做发黑处理提升防锈能力，若用于有腐蚀介质的工况，也可更换为304不锈钢材质，叉耳铰接位置可根据载荷大小选择是否加装衬套，重载工况下还可对安装孔位置做淬火处理提升表面硬度，降低磨损速率。
