带异形内孔侧孔圆柱类机械练习零件

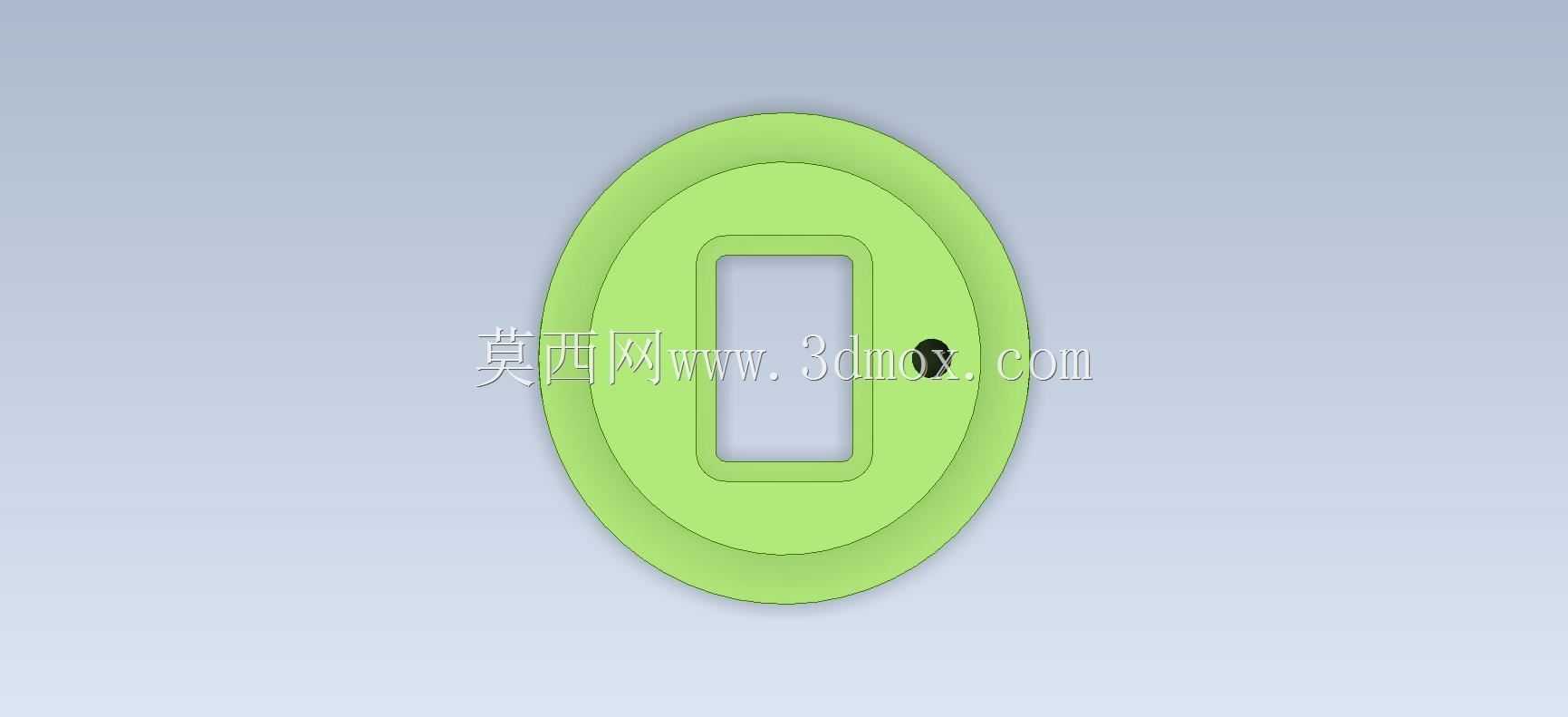

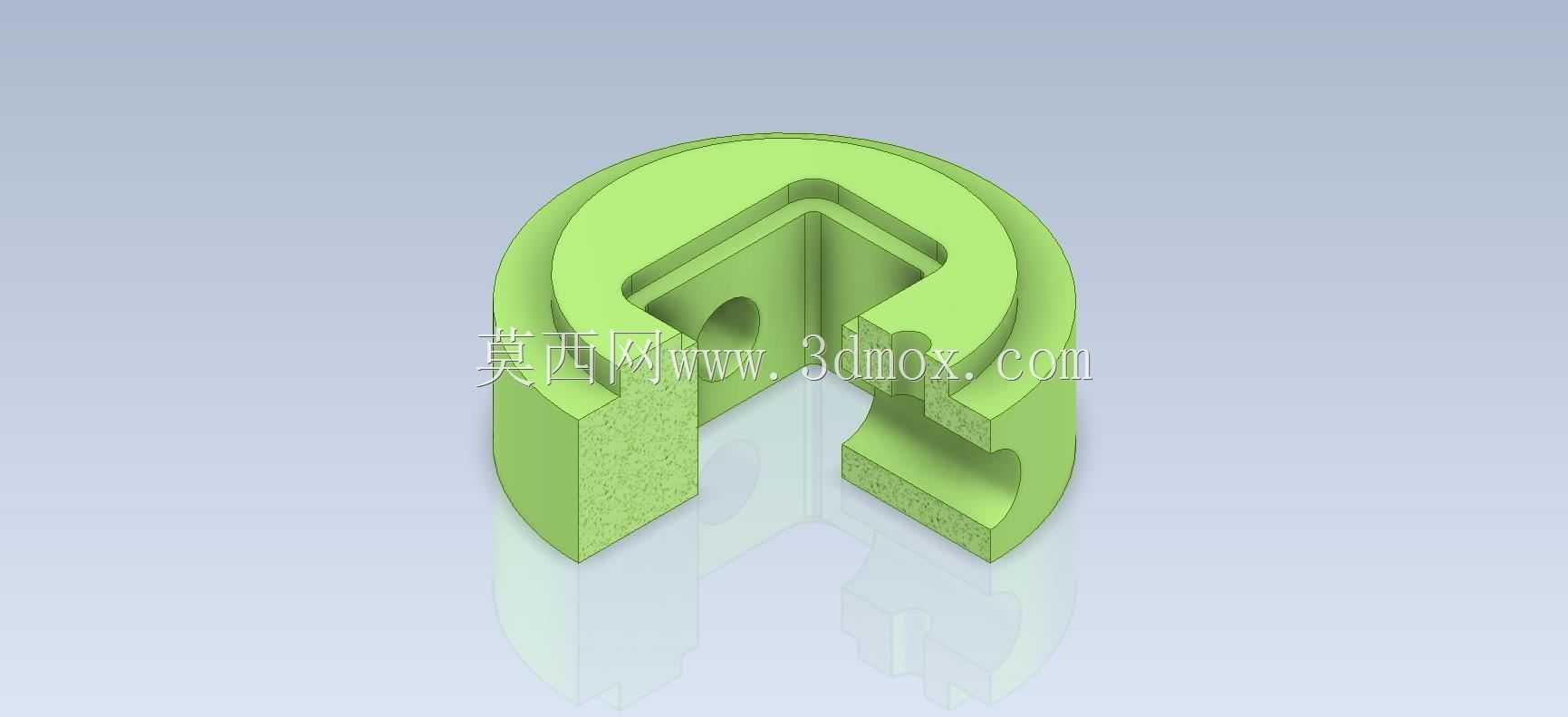

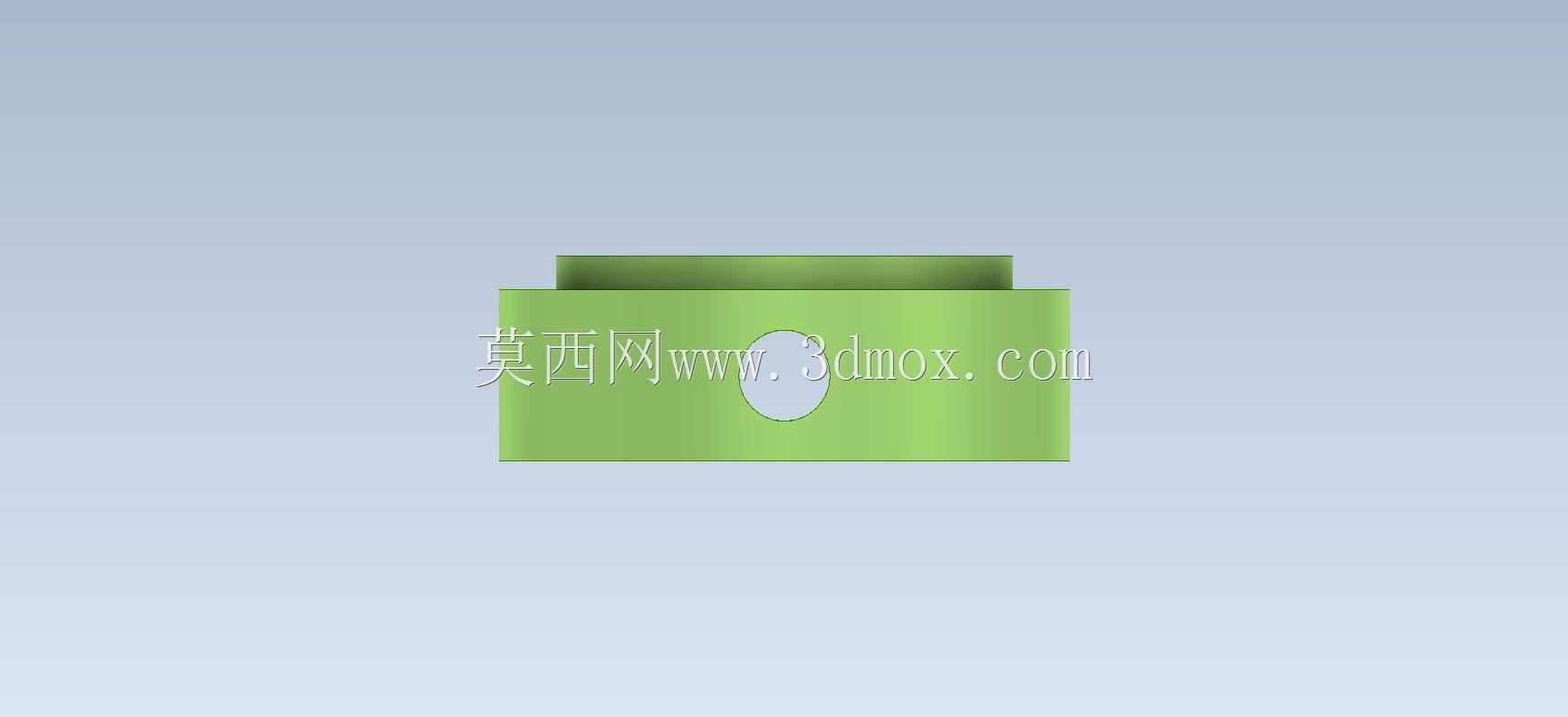

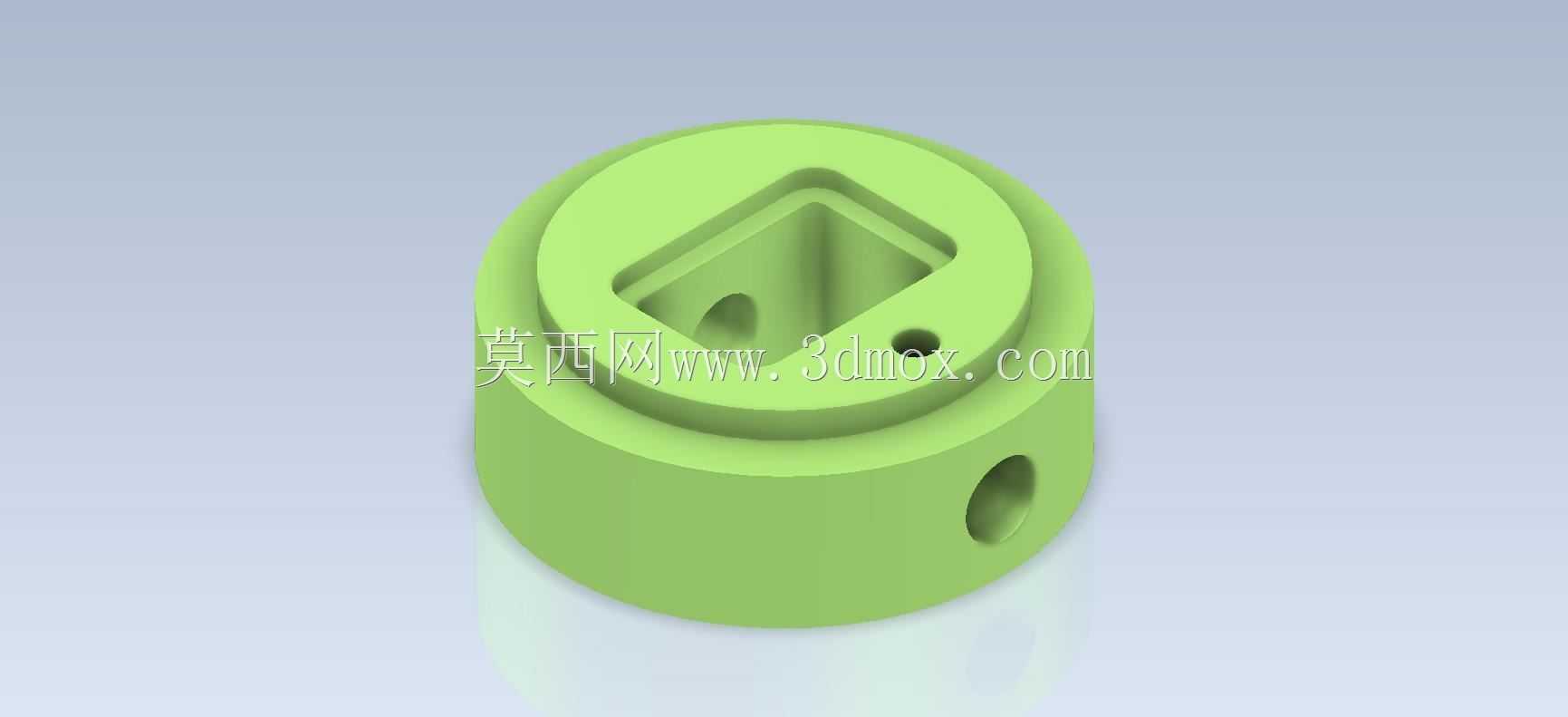

　　这类带异形内凹腔与径向侧孔的圆柱类零件，在轻工自动化输送线的定位工位、小型工装夹具的定位基座场景中十分常见，日常做三维建模练习时选这类结构，能同时覆盖拉伸、切除、异形轮廓放样、径向孔定位多个常用建模指令，对新手熟悉特征顺序逻辑很有帮助。从实际应用角度看，这类零件的核心功能是作为轴系配套的定位转接座，顶部的异形内凹腔并非随意设计的造型，而是用来匹配对应截面的传动拨块，传递小扭矩的同时限制拨块的周向转动，避免传动过程中出现打滑偏移；侧壁开设的两个径向通孔，一个是用来穿装紧定螺钉，将整个零件锁紧在穿过中心通孔的支撑轴上，另一个小孔是用来安装定位销，和支撑轴上的定位槽配合，防止长期受交变载荷后紧定螺钉松动导致零件周向窜动。

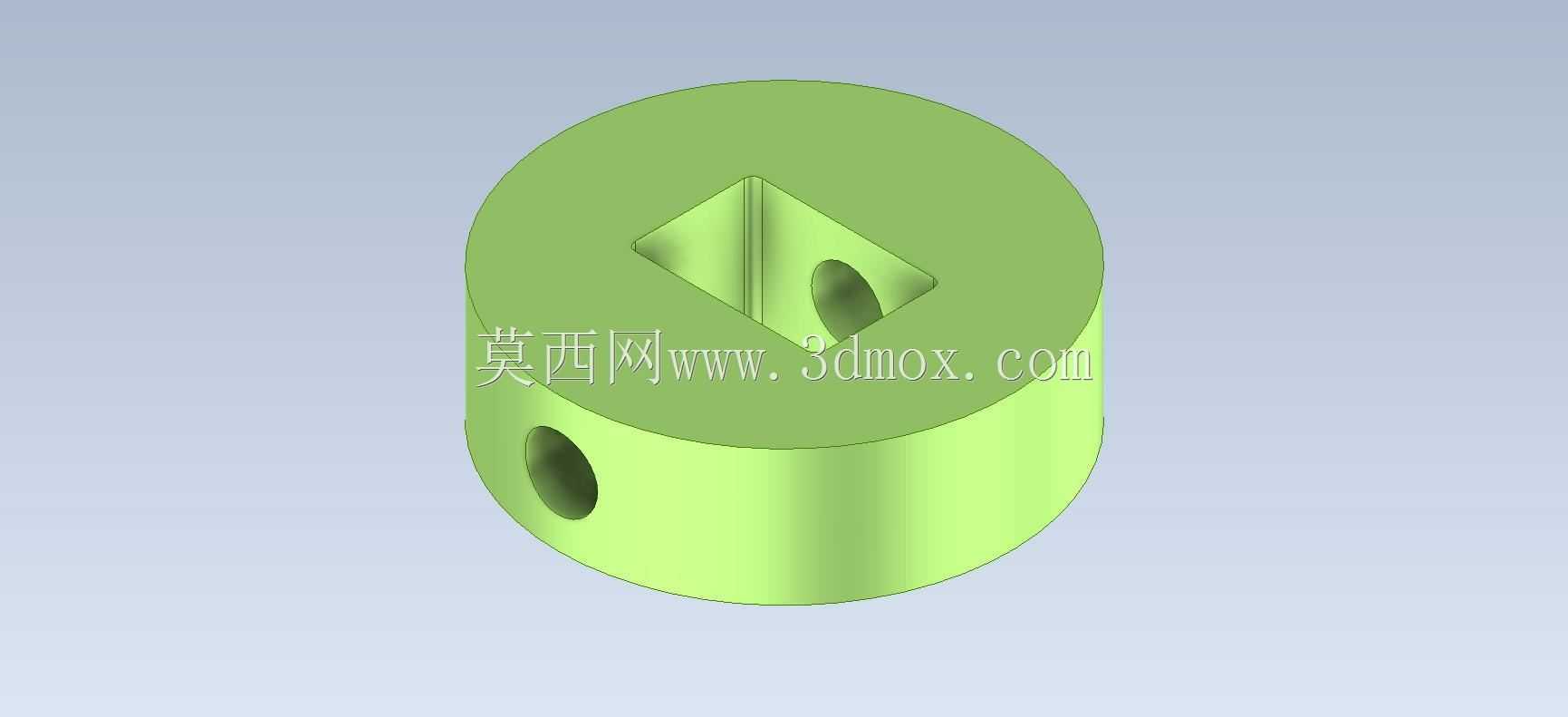

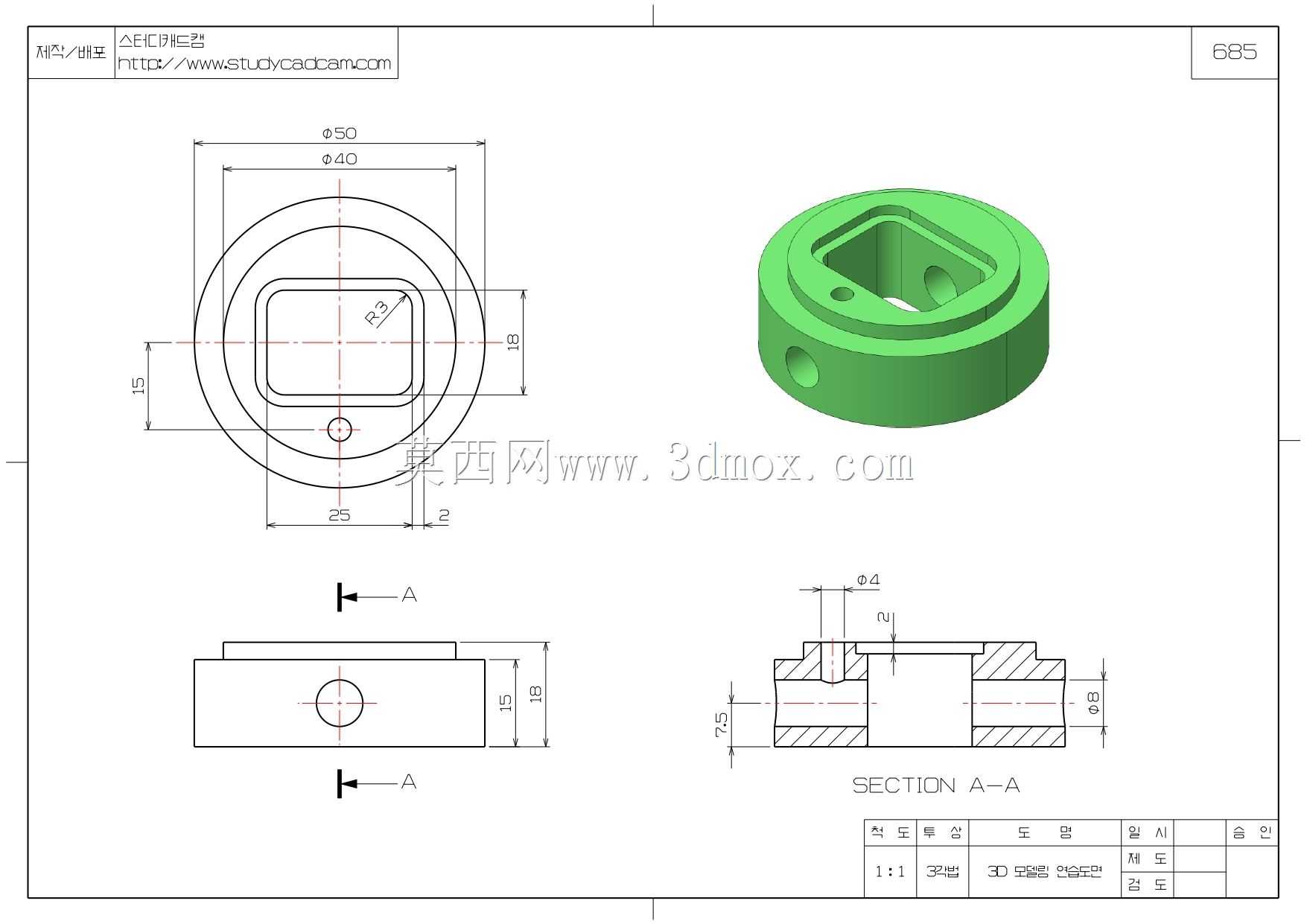

　　做这类零件的结构设计时，首先要确定的是外圆柱的基准尺寸，外圆直径要匹配安装工位的预留安装孔间隙，通常外圆和安装座孔采用H7/h6的间隙配合，保证拆装便捷的同时不会出现过大的晃动量；零件的轴向高度要结合拨块的插入深度来定，要保证异形腔的深度足够包裹拨块的配合段，避免拨块受力时出现悬臂弯折的情况，同时还要给紧定螺钉预留足够的螺纹啮合长度，通常径向螺纹孔的深度不小于螺纹公称直径的1.5倍，才能保证锁紧力足够。建模的时候要注意特征顺序的合理性，很多新手容易一开始就做异形内腔，导致后续径向孔的定位基准不好选取，正确的逻辑应该是先拉伸出整体圆柱基体，做出中心的贯通通孔，再以圆柱上端面为基准绘制异形腔的轮廓做拉伸切除，

　　异形腔的内角要做合适的圆角过渡，避免实际加工时出现应力集中，也能减少热处理环节的开裂风险；之后再以外圆柱面和上端面为定位基准，标注径向孔的中心高度，这里要注意两个径向孔的中心不能处于同一轴向高度，避免两个孔的加工位置出现干涉，也防止锁紧时两个位置的应力集中在同一截面，降低零件的整体结构强度。从安装边界来看，这类零件安装时下端面要和安装座的定位面完全贴合，不能有翘曲，所以建模时下端面要设置为平整的基准面，不能有多余的凸起结构；异形腔的开口边缘要做微小的倒角，方便拨块插入时的导向，径向孔的外口也要做倒角，去除加工毛刺的同时，方便紧定螺钉和定位销的导入。这类零件虽然结构不算复杂，但涵盖了机械零件设计里最常见的配合选型、应力规避、

　　特征定位逻辑，作为CAD基础练习素材非常合适，能帮助初学者建立从建模逻辑到实际加工、装配需求的联动思维，避免只会画造型不懂实际工程要求的问题。实际生产中这类零件常采用45号钢加工，表面做发黑处理提升防锈能力，受力不大的场景也可以用硬质尼龙材质加工，降低成本的同时减少对配合拨块的磨损，设计时要根据实际载荷工况选择对应的材质和配合公差，不能照搬练习模型的尺寸直接投产，要结合实际安装空间的边界调整各部分的壁厚，比如异形腔和外圆之间的壁厚不能小于3mm，否则受挤压时容易出现开裂变形，径向孔和异形腔之间也要保留足够的壁厚，避免打通后影响结构强度。
