双弯臂带安装座铰接支撑连接件

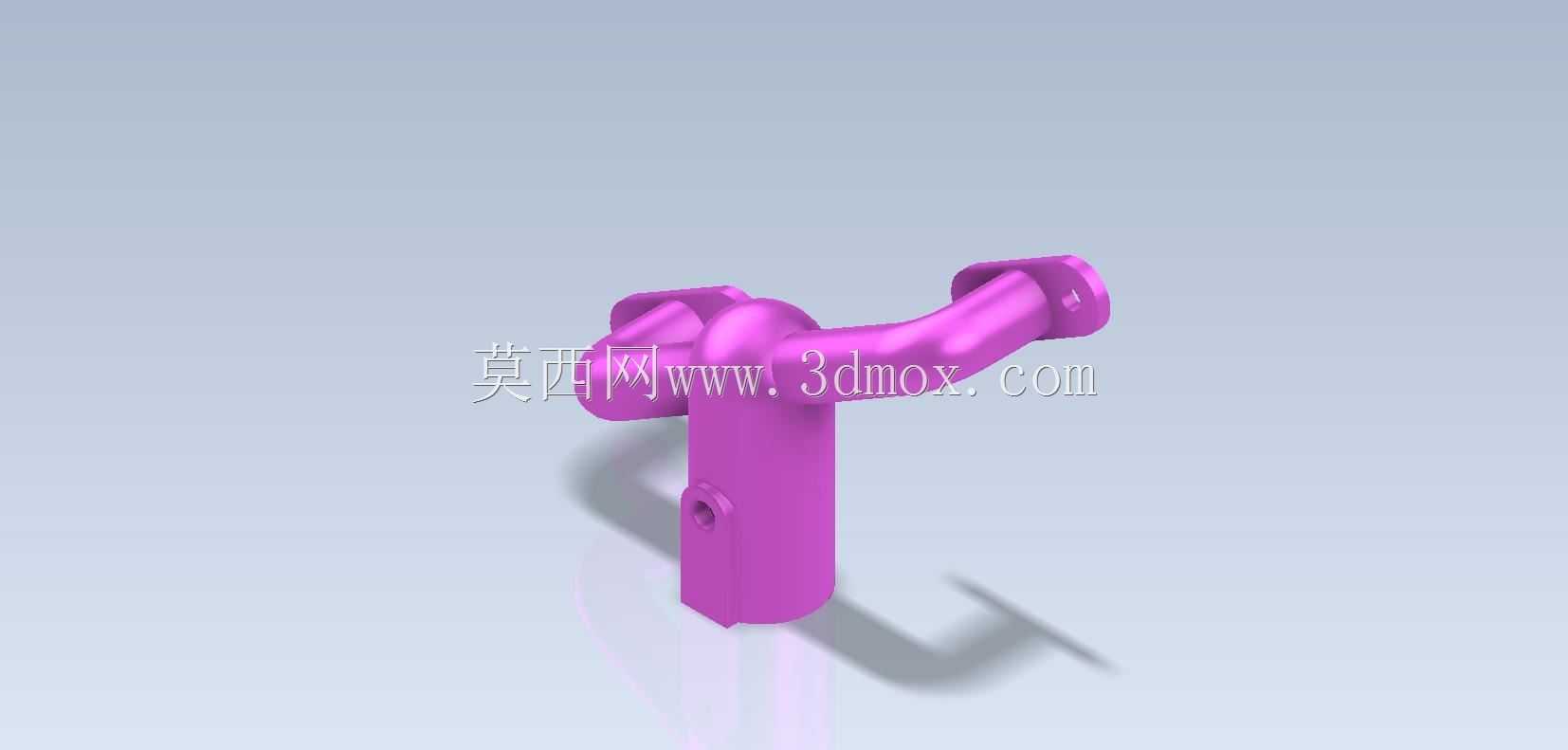

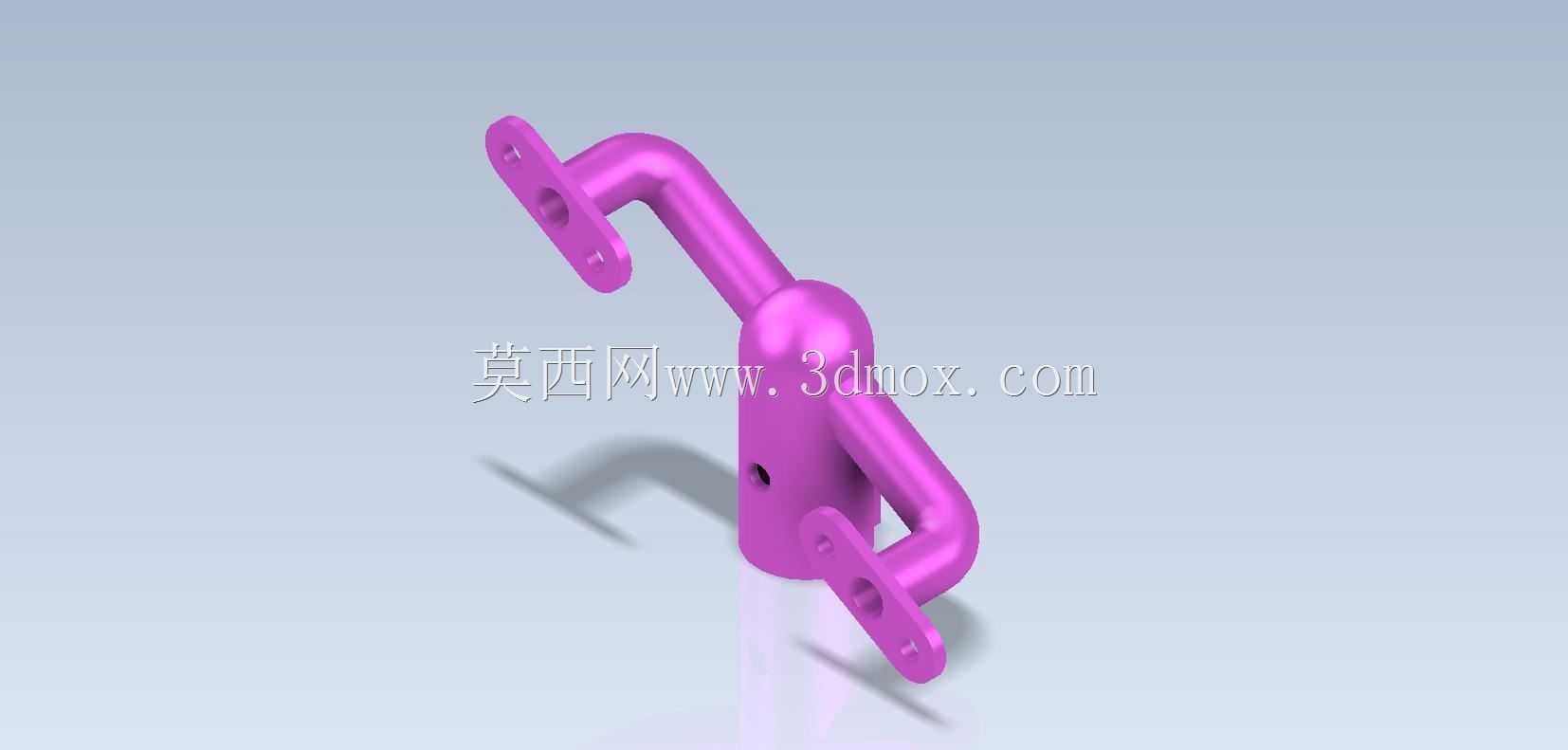

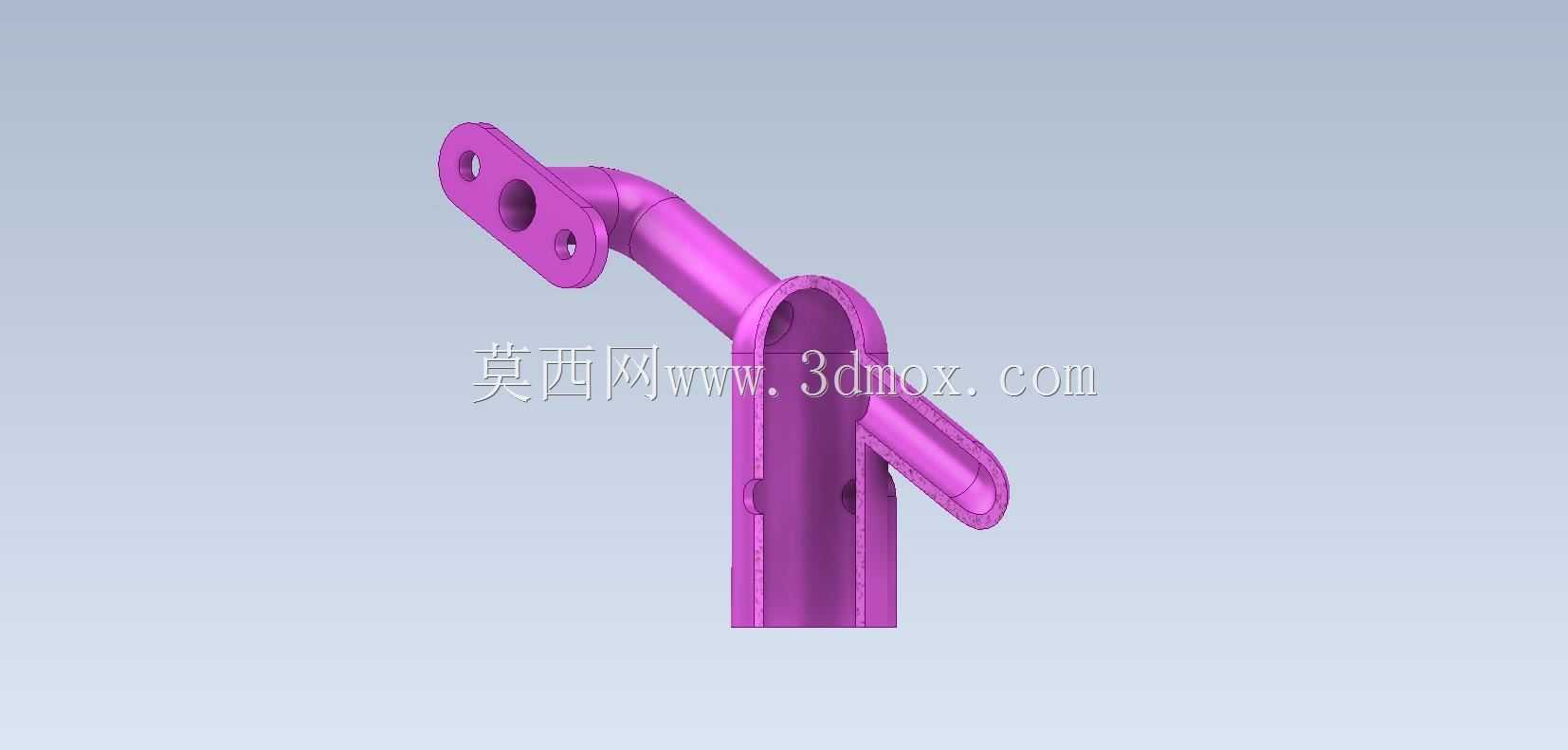

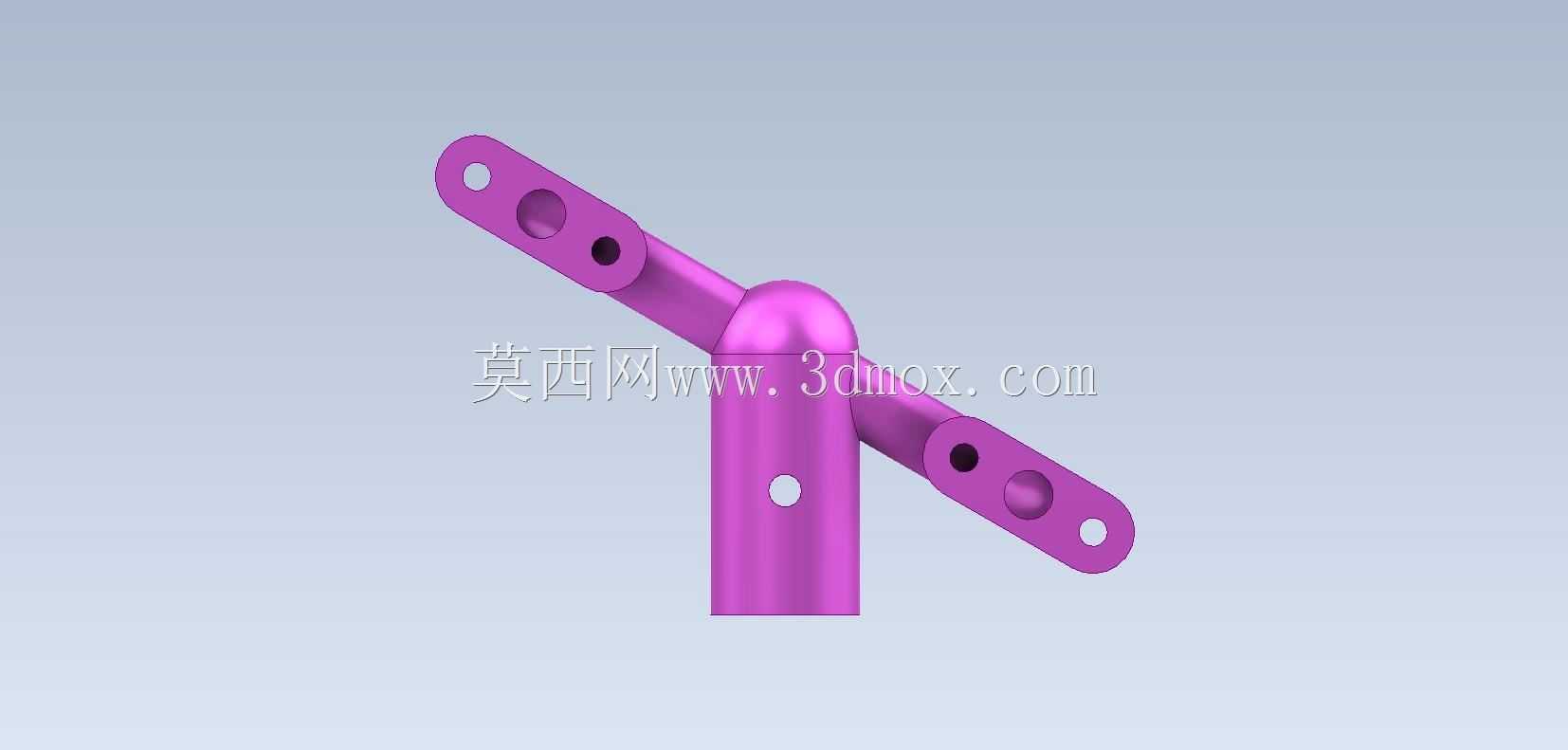

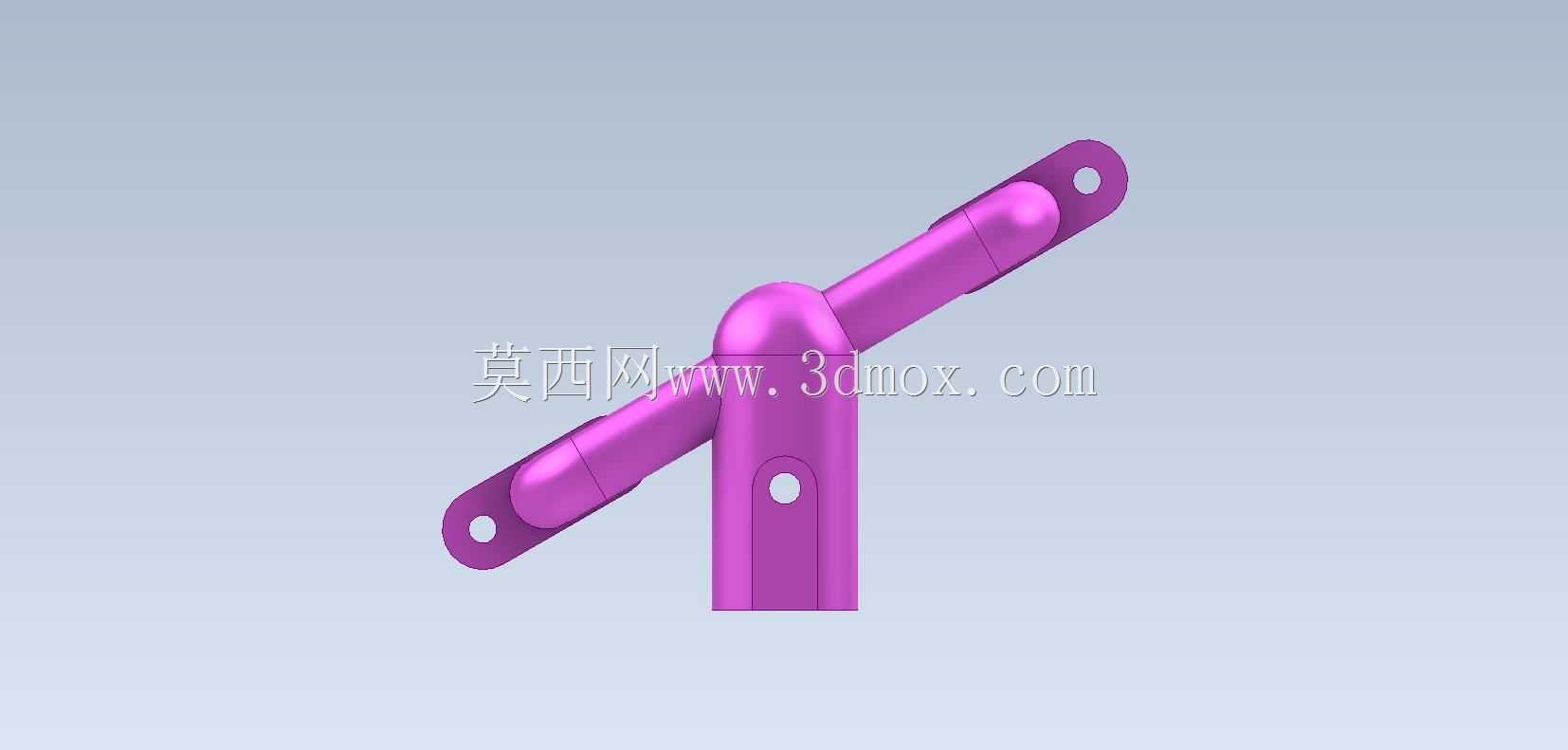

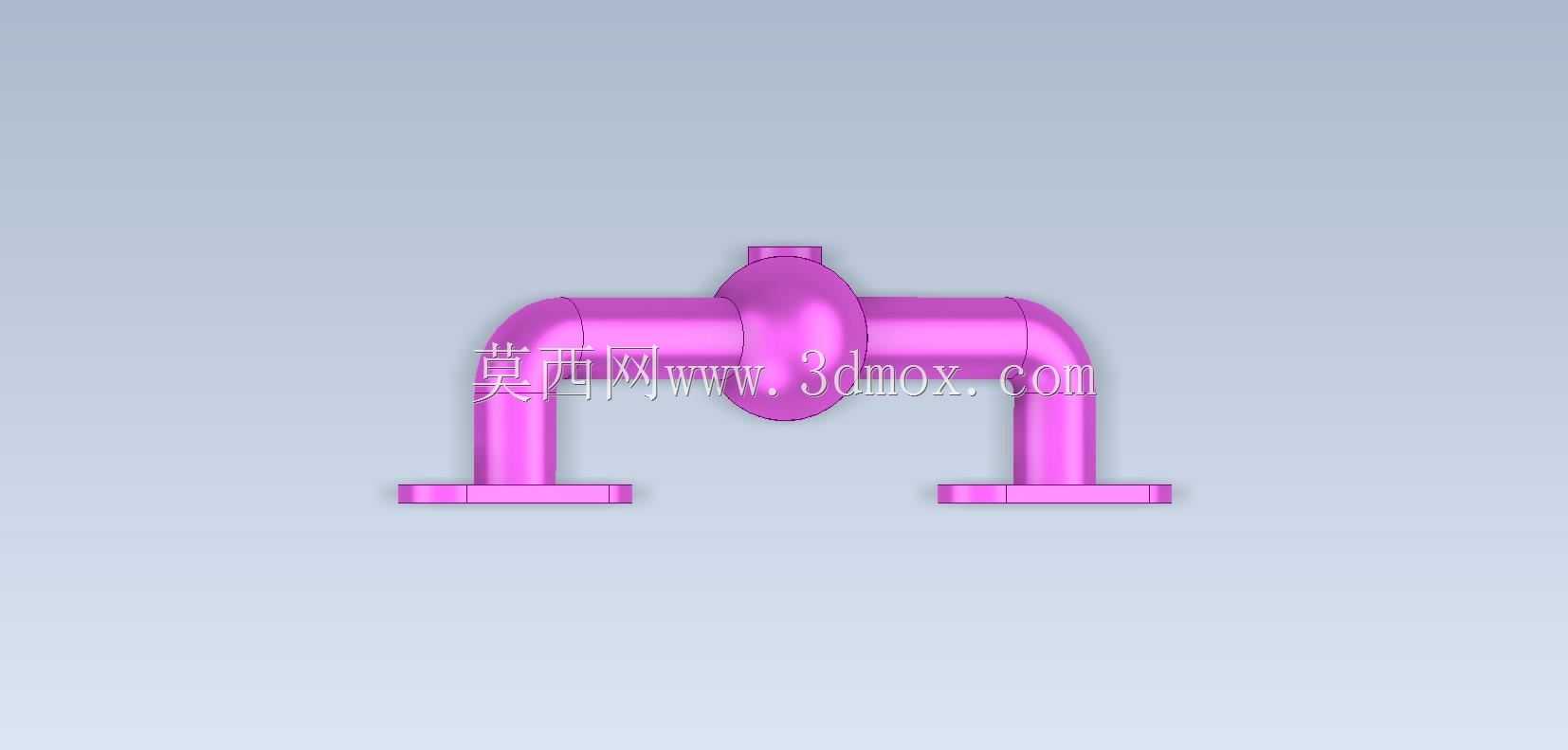

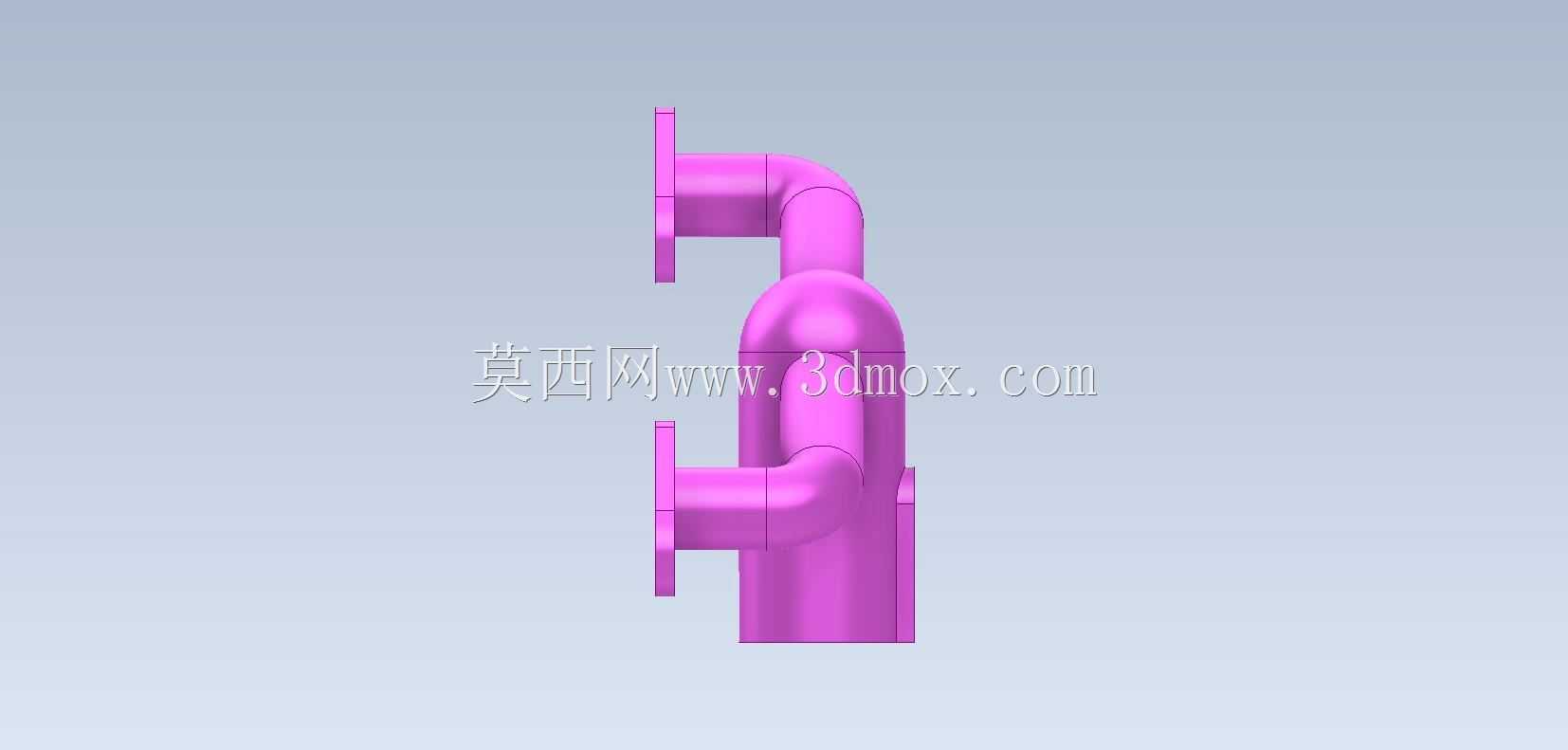

　　这类双弯臂带安装座的铰接支撑连接件，在轻工自动化输送线、小型工装夹具定位机构、民用设备舱门开合支撑结构中十分常见，核心作用是在两个存在相对转动需求的安装面之间，传递支撑载荷同时限定转动自由度范围，避免两个被连接件出现非预期的横向窜动。从结构上看，零件中部为膨大的圆柱铰接主体，主体上预留的径向小孔用于穿装限位销钉，可与配套的铰接轴配合实现周向定位，防止连接件工作过程中沿铰接轴轴向窜动；两侧延伸出的弯臂呈空间错位排布，两个安装端的平面分别对应两个不同朝向的安装基准面，每个安装端都预制了两个同轴的安装过孔，可直接穿装螺栓完成与被连接件的固定，不需要额外加工转接面。

　　设计这类零件时，首先要确认两个安装面的空间相对位置，包括两个安装面的夹角、垂直距离、水平偏移量，弯臂的弯曲弧度需要完全匹配安装空间的避让需求，避免安装后与周边的管线、相邻结构件发生运动干涉。中部铰接主体的内径尺寸需要与配套铰接轴的外径保持基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既要保证转动顺畅无卡滞，又要避免间隙过大导致的支撑晃动。安装端的过孔直径需要比选用的固定螺栓大0.5mm到1mm，预留一定的安装调整余量，抵消装配过程中的累计位置误差。弯臂与中部主体的衔接位置需要做圆角过渡，圆角半径不小于臂厚的0.3倍，避免应力集中导致零件在受交变载荷时出现断裂。

　　从安装边界来看，零件整体的最大外轮廓需要匹配安装区域的预留空间，两个安装端的平面平面度需要控制在0.1mm以内，保证安装后与被连接件的贴合度，避免螺栓紧固后零件出现附加内应力。铰接主体的轴向长度需要略小于安装座的开口宽度，保证铰接转动时两侧不会与安装座侧壁发生摩擦。零件表面做喷塑或氧化处理即可满足常规工况的防锈需求，若应用在有腐蚀介质的工况中，可更换为不锈钢材质加工，同时适当增加臂厚提升结构强度。

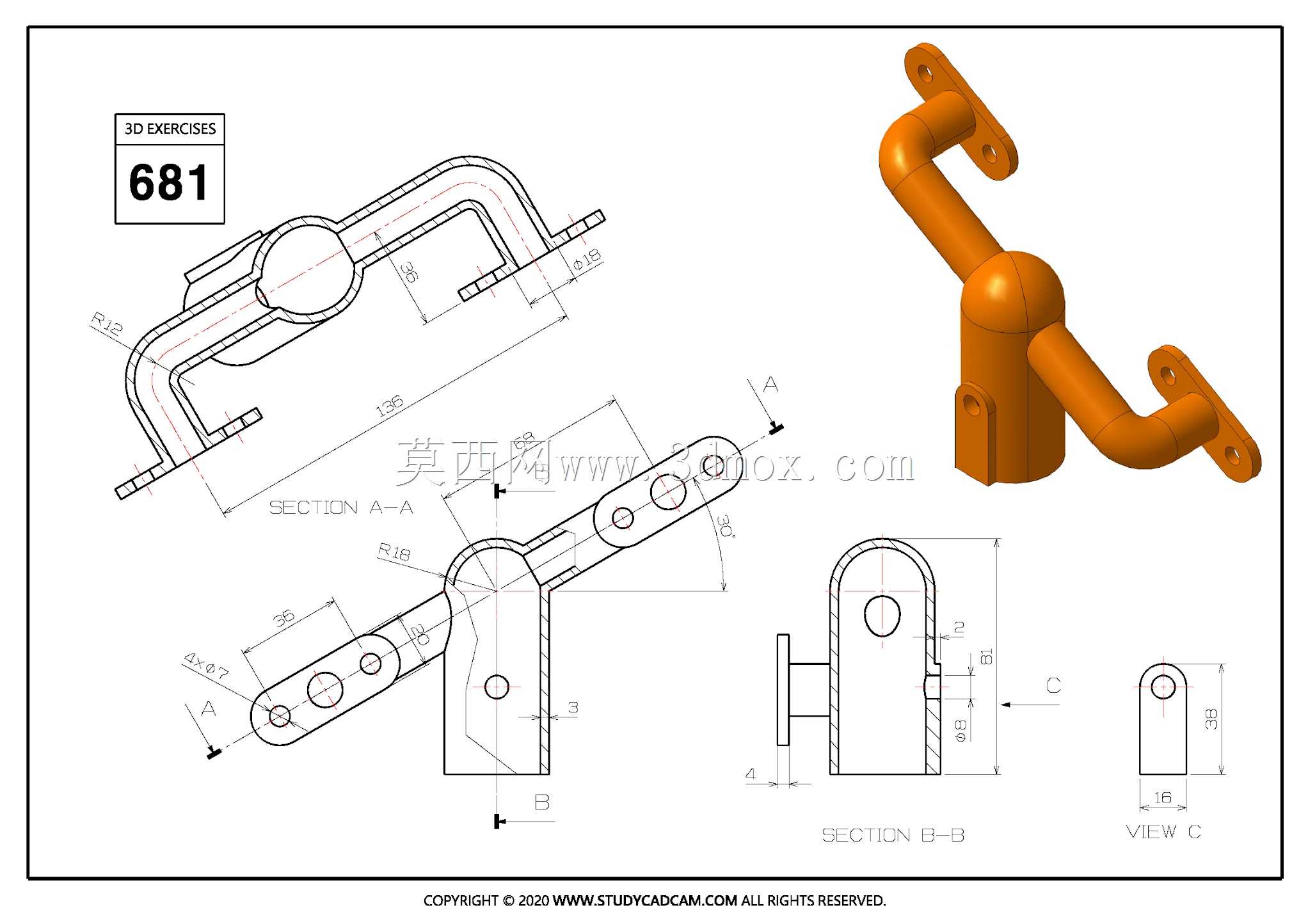

　　在实际建模练习过程中，这类零件重点考察空间曲线的绘制能力、扫掠特征的参数设置、多基准面的空间定位技巧，建模时需要先搭建空间定位骨架，确定两个安装面的基准坐标、铰接主体的中心轴线位置，再依次绘制弯臂的引导线与截面轮廓，完成主体结构建模后，再添加安装孔、限位销孔、过渡圆角等细节特征，建模过程中需要随时检查各特征的位置尺寸是否符合装配要求，避免出现特征错位导致后续装配无法完成。这类零件虽然结构不算复杂，但涵盖了机械结构设计中最常见的空间定位、配合选型、应力规避等知识点，是入门三维建模练习非常典型的实操案例，能够帮助初学者快速建立空间结构思维，掌握从装配需求反推零件尺寸参数的设计逻辑。
