钣金折弯卡扣式安装固定支架结构

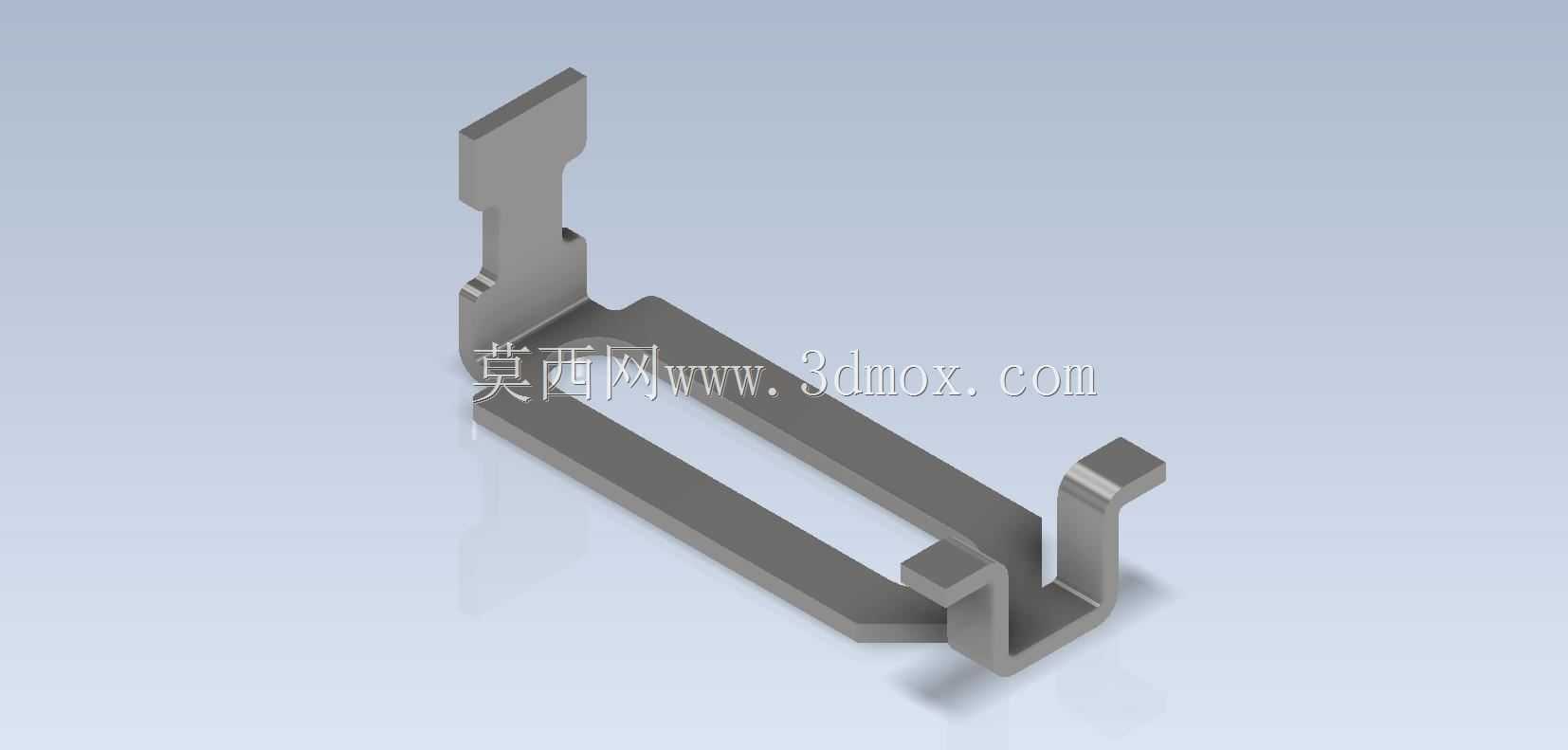

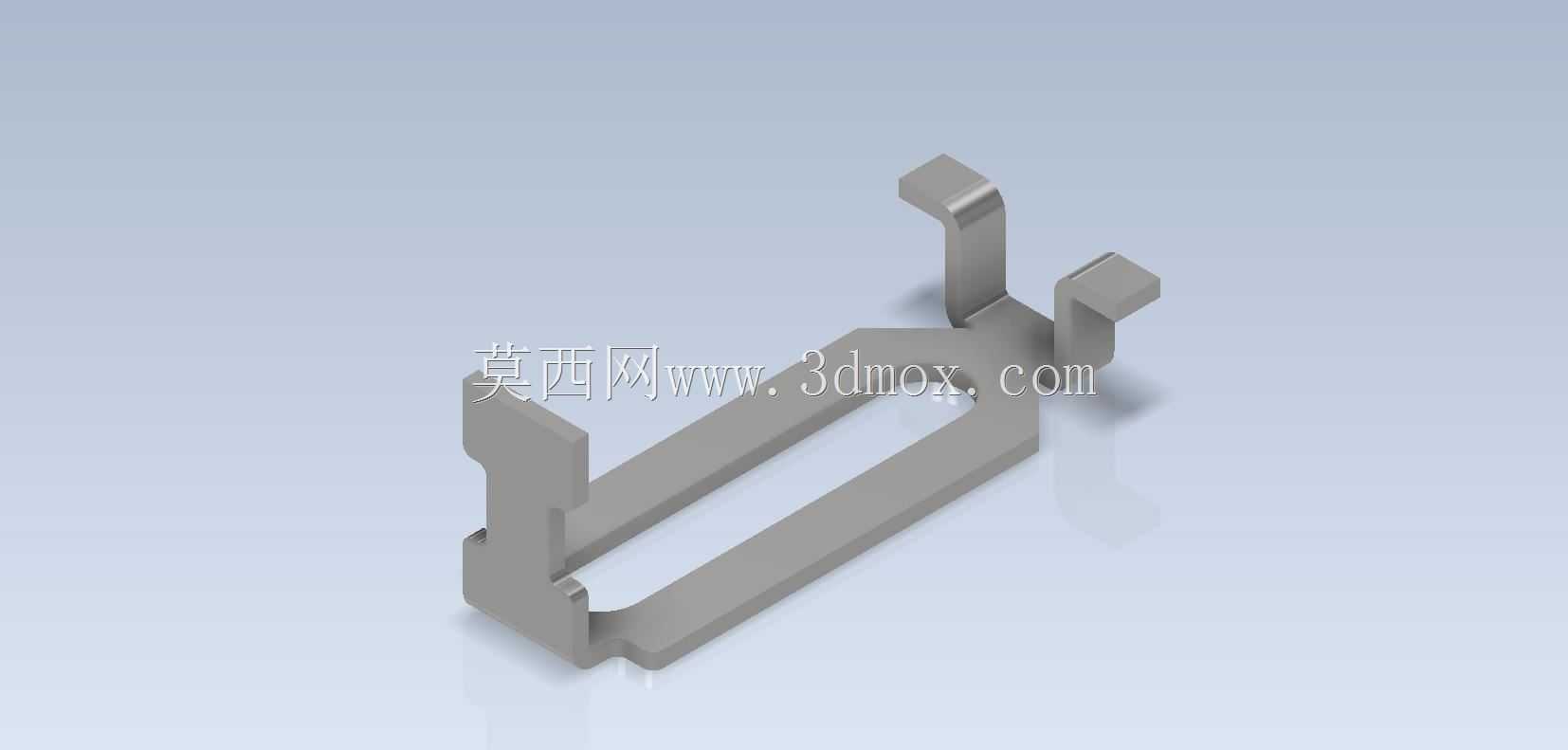

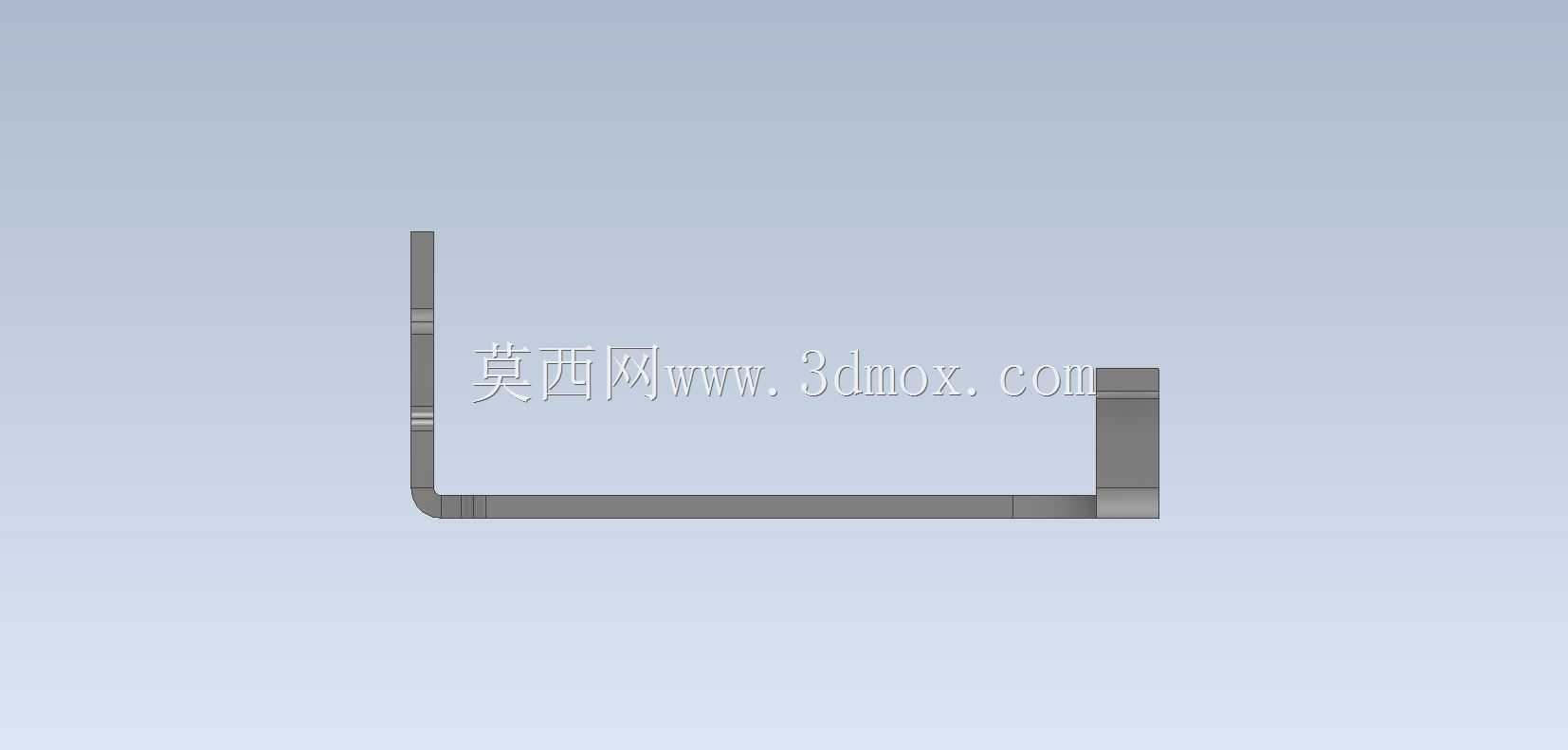

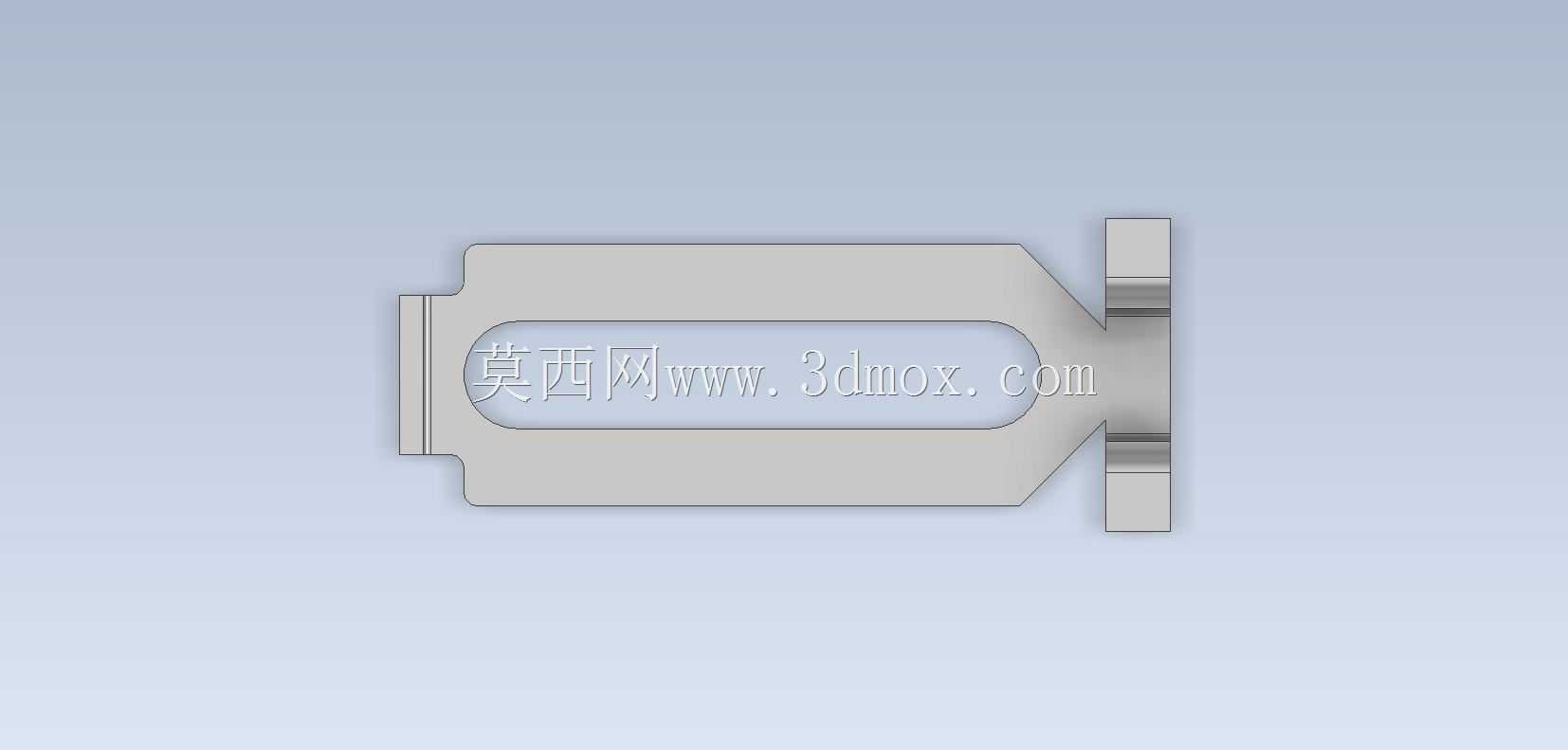

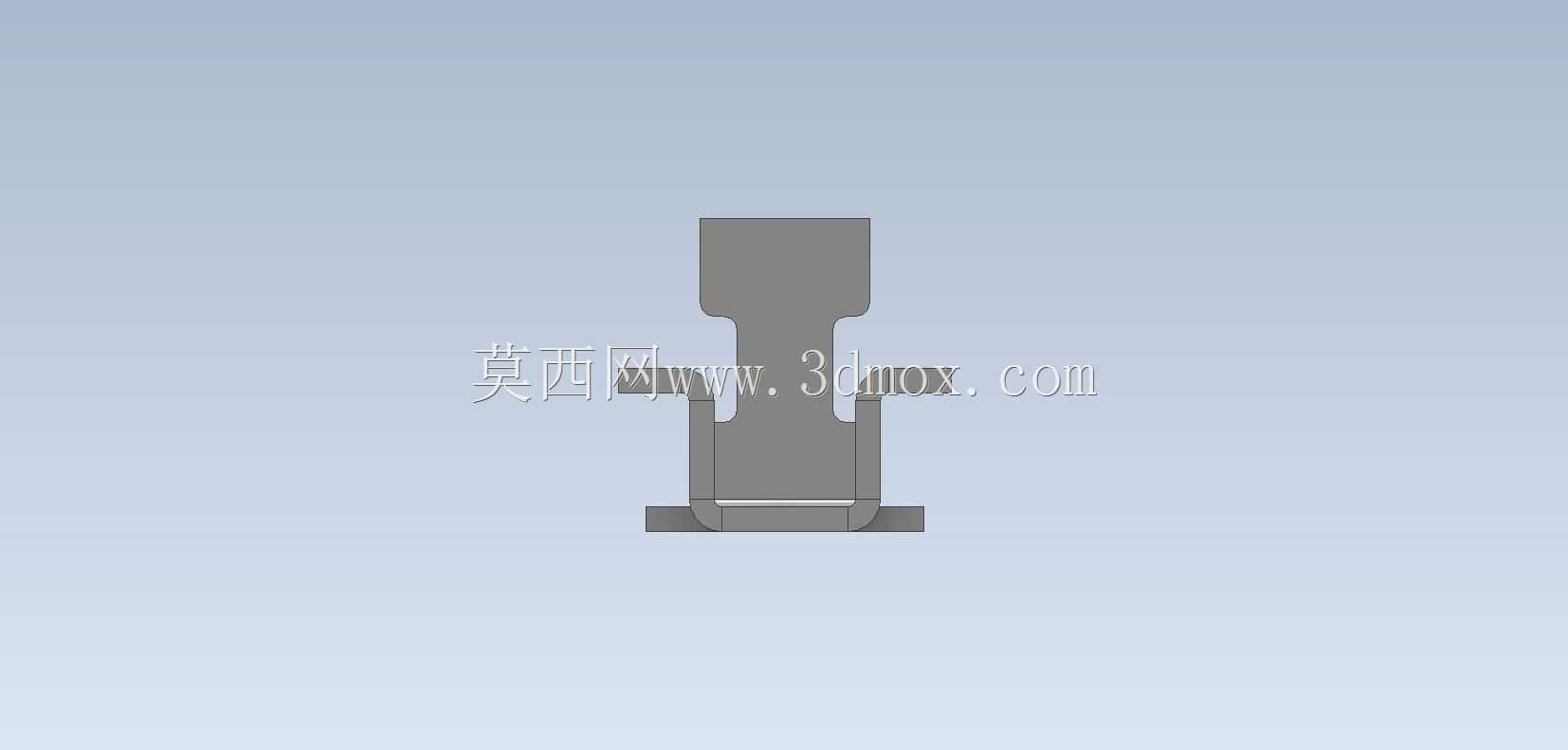

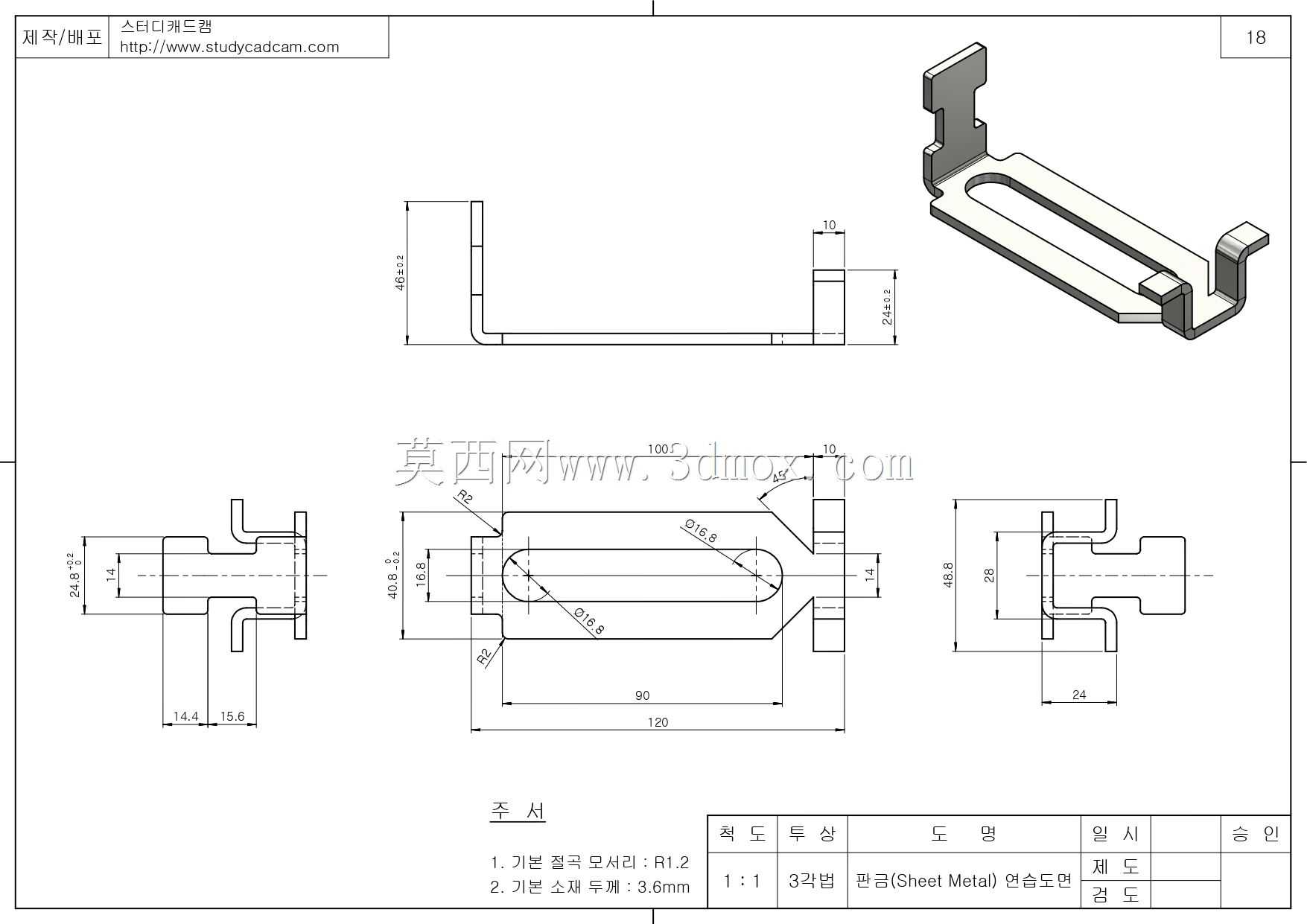

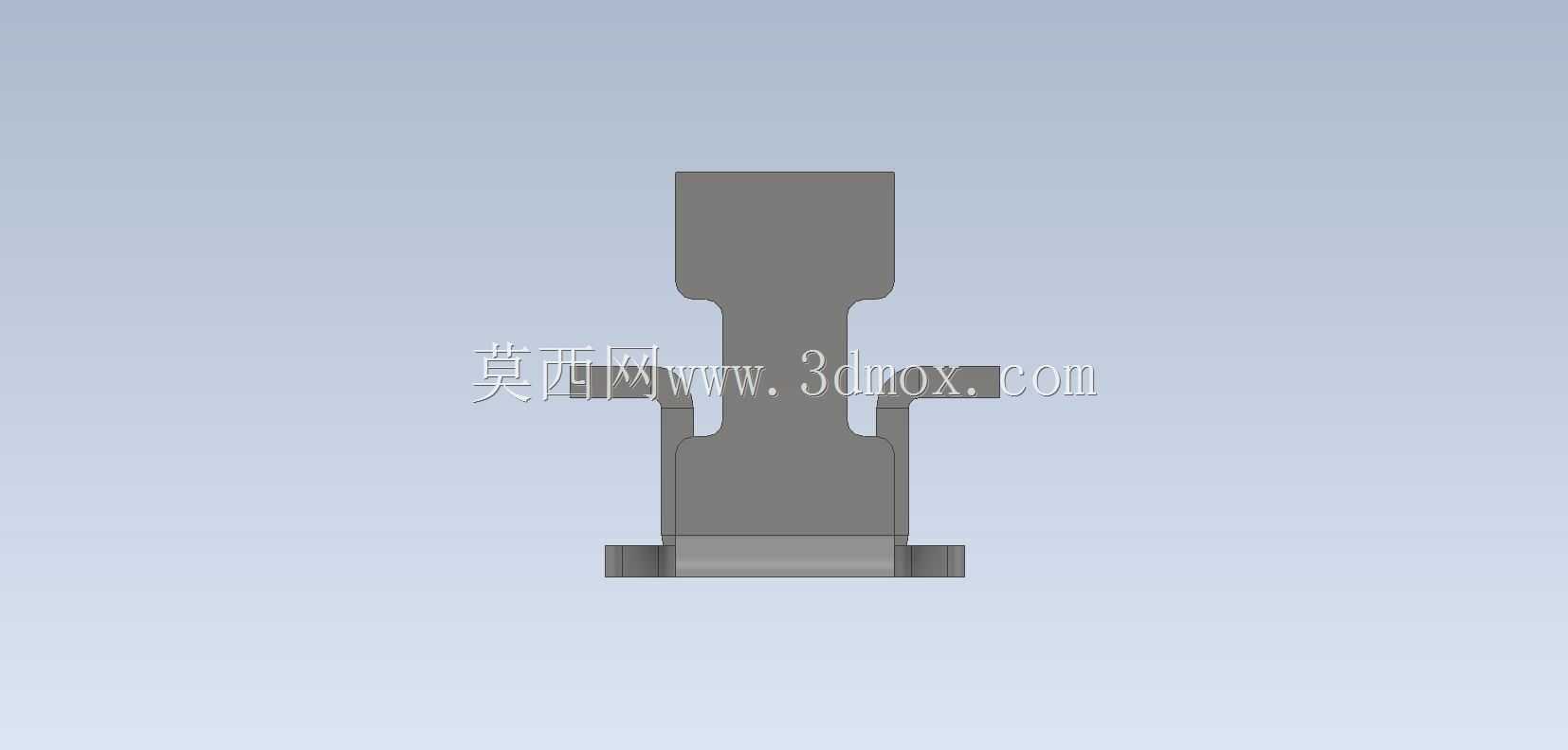

　　这类钣金折弯成型的卡扣式固定支架，在工业电控柜、小型自动化设备内部走线、轻型功能模块安装场景中应用十分广泛，区别于传统螺栓紧固的支架，该类构件依靠自身钣金折弯形成的弹性卡扣结构实现快速卡装，无需额外紧固件即可完成与安装基面的初步固定，大幅降低装配工位的操作耗时，在批量设备组装线中能有效压缩单台产品的装配工时。从结构功能来看，该支架主体采用长条形钣金折弯成型，底部为平直的承载基面，两侧向上折弯形成限位立边，一端延伸出带卡位缺口的竖直挂装臂，另一端设置两个对称分布的L型弹性卡扣，卡扣的折弯角度经过反复校核，既保证卡入安装孔位时具备足够的弹性变形量，又能在卡装到位后提供稳定的扣合力，避免设备运行过程中受振动影响出现松脱。设计过程中，

　　首先要明确安装边界条件：支架底部承载面的宽度需要匹配所固定模块的安装尺寸，预留足够的支撑接触面积，避免局部应力集中导致钣金变形；竖直挂装臂的高度需要匹配安装基面的挂孔位置，挂臂顶端的导向斜角设计要便于装配时快速对位，无需精准目视调整即可滑入挂孔；两侧的L型卡扣，其伸出长度需要根据安装板材的厚度确定，卡扣根部的折弯圆角需要控制在合理范围，既避免折弯处出现应力开裂，又保证卡扣具备足够的弹性形变空间，反复拆装50次以上仍能保持足够的扣紧力。从实际使用场景出发，这类支架常用来固定小型接线端子排、传感器安装座、轻型气路管线固定座等载荷不大的构件，因此材料选型多采用常规冷轧钢板，表面做镀锌钝化处理，兼顾防锈能力与结构强度，

　　板材厚度通常根据承载重量选择，常规0.8mm到1.5mm厚度即可满足多数轻型安装场景的需求。在结构细节处理上，支架所有外露边缘都做了折边或倒钝处理，避免装配过程中划伤操作人员手部，也防止刮破配套的线缆绝缘层；底部承载平面上预留的安装位，可以根据实际需求后续加工螺丝孔或者粘贴防滑胶垫，适配不同的固定需求。需要注意的是，这类卡扣式钣金支架的设计，必须严格核算卡扣的变形量与材料屈服强度的关系，避免卡扣变形量超过材料屈服极限导致塑性变形，失去卡紧能力；同时挂装臂与卡扣的相对位置公差需要控制在合理范围，保证卡装到位后支架整体处于水平状态，不会出现倾斜导致承载的模块偏移。在设备运维场景中，这类无额外紧固件的支架也具备明显优势，

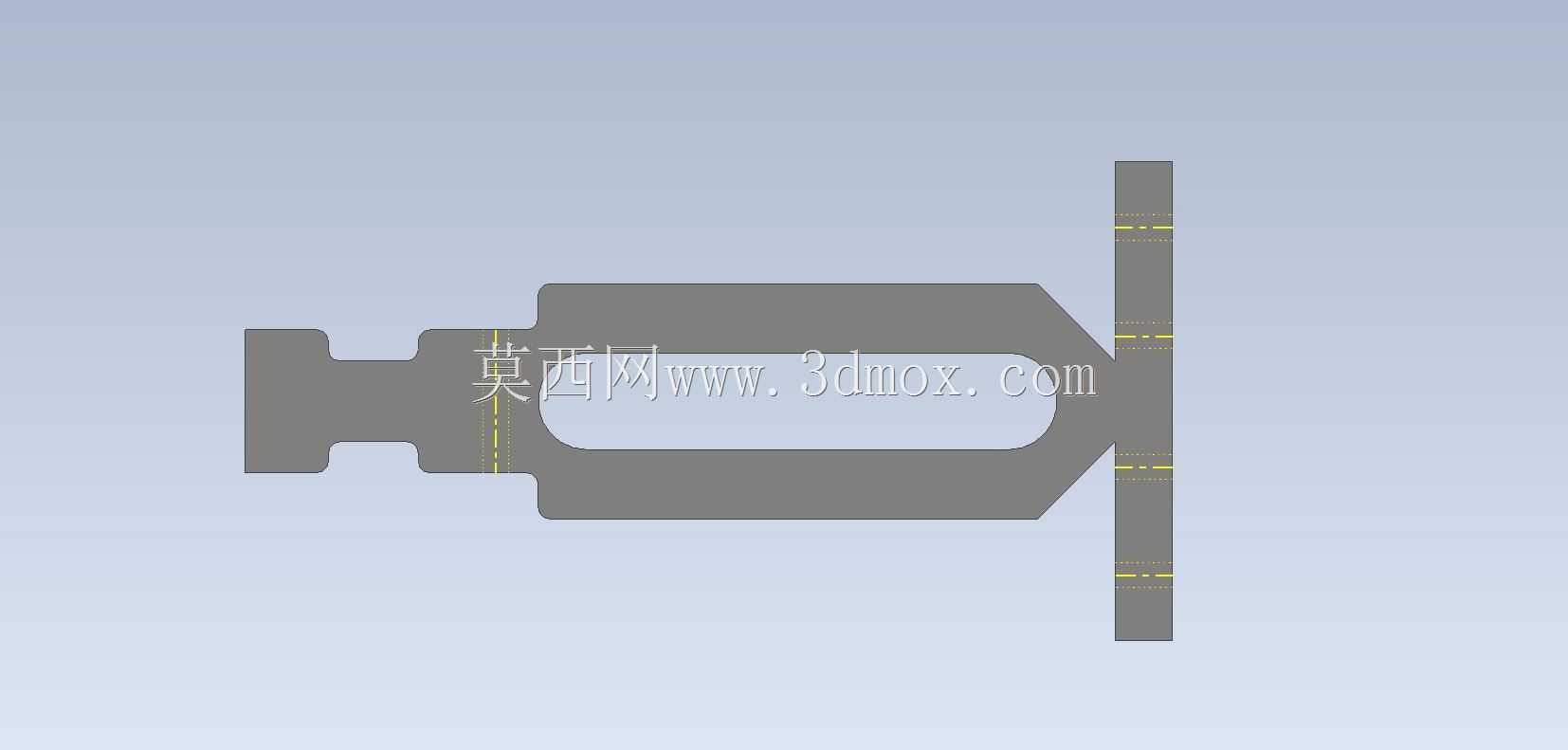

　　需要更换或调整所固定的构件时，只需轻轻拨开两侧卡扣即可将支架整体取下，无需拆卸周边其他零部件，大幅降低后期运维的操作难度。不同于铸造或机加工的固定支座，这类钣金支架通过连续折弯工艺即可成型，生产过程中无需复杂的模具投入，小批量生产时通过数控折弯设备即可快速加工，大批量生产时也可开发简易级进模实现高效冲压生产，制造成本远低于其他工艺成型的同类功能构件，在各类通用工业设备、民用电器内部结构中都有极高的应用普及率。设计这类构件时，还要充分考虑钣金加工的工艺性，所有折弯边的方向要尽量适配常规折弯设备的加工顺序，减少加工过程中的工件翻面次数，降低加工误差累积；折弯处的工艺缺口要设置合理，避免折弯时出现材料挤压起鼓，影响构件的外观与装配精度。
