带法兰安装座的弯角流体转接接头结构

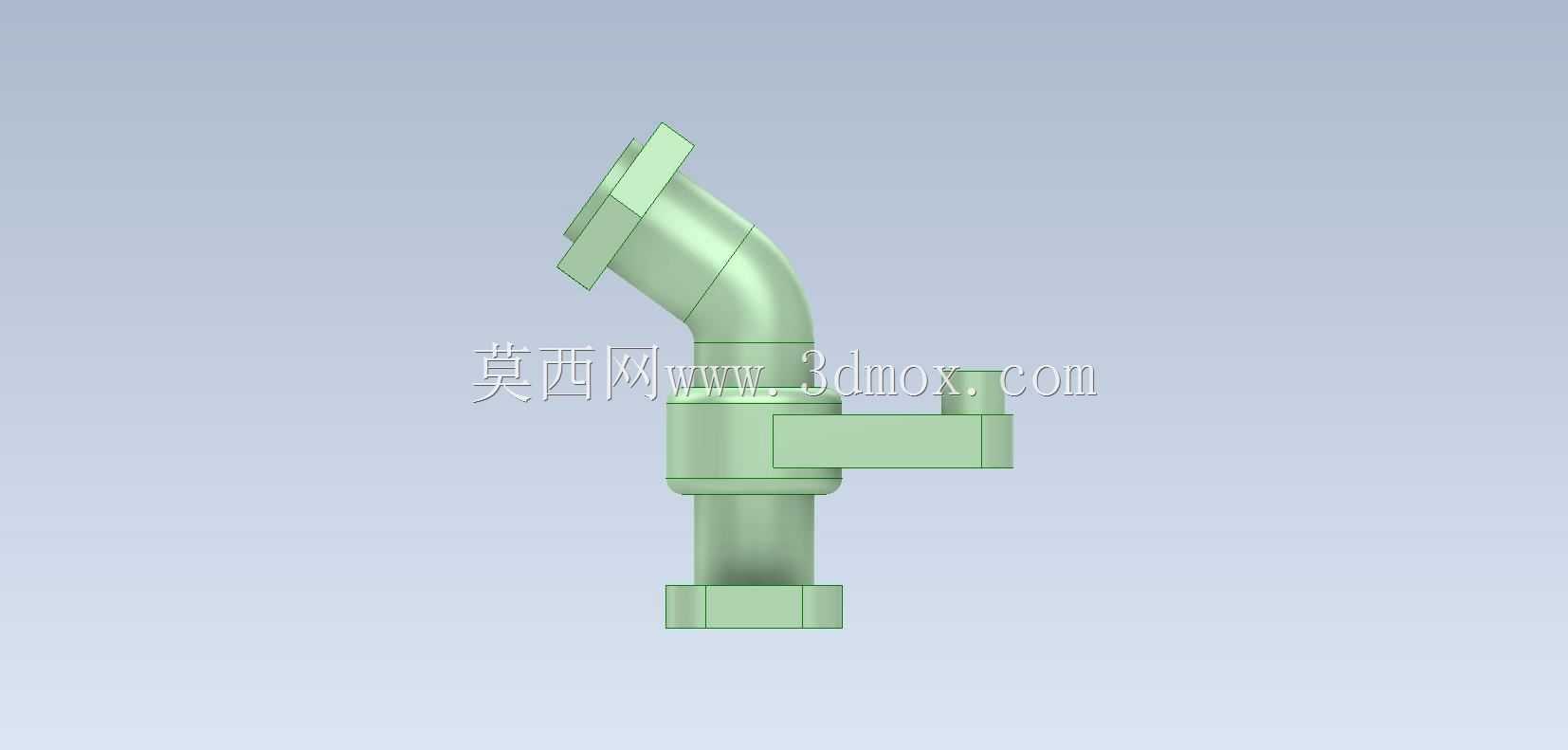

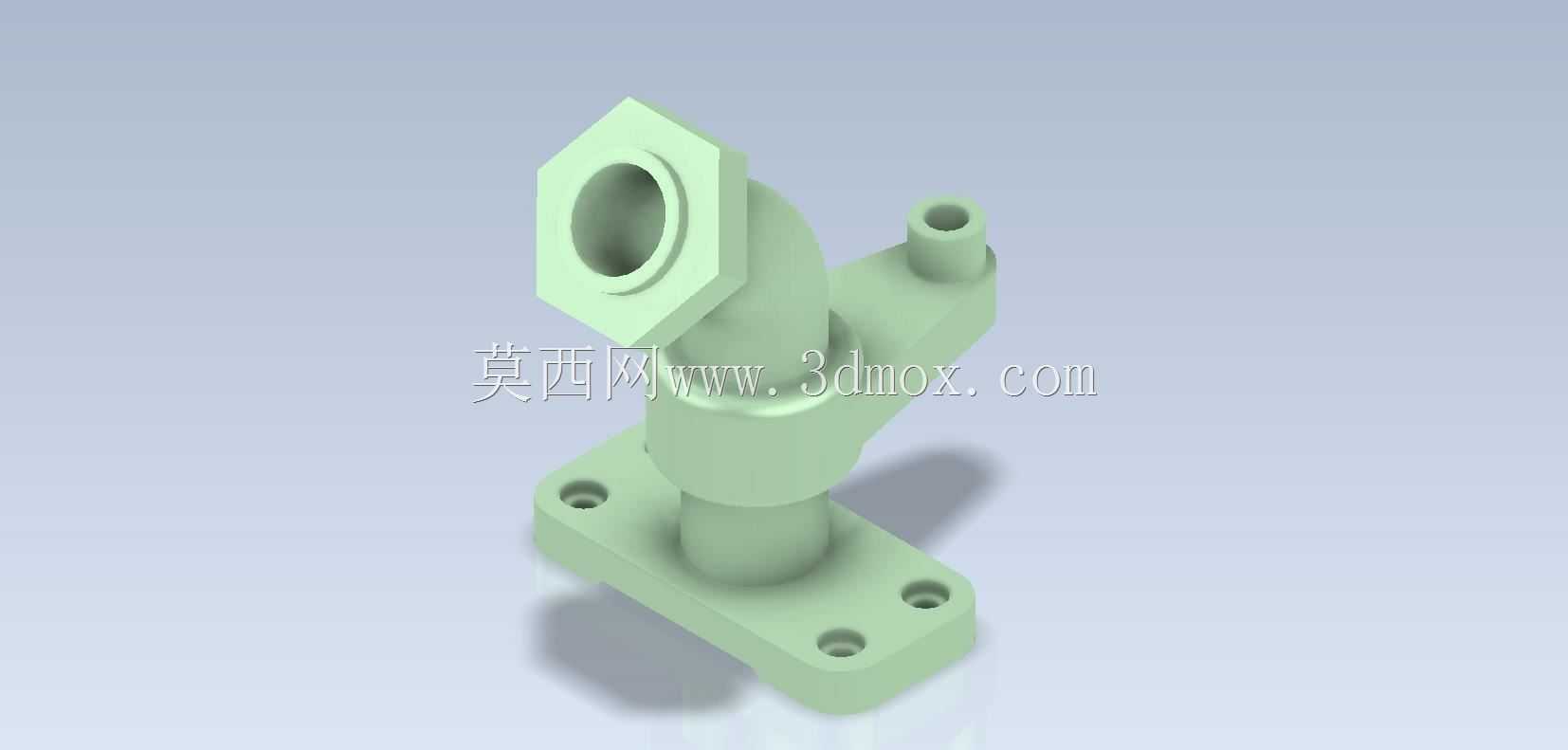

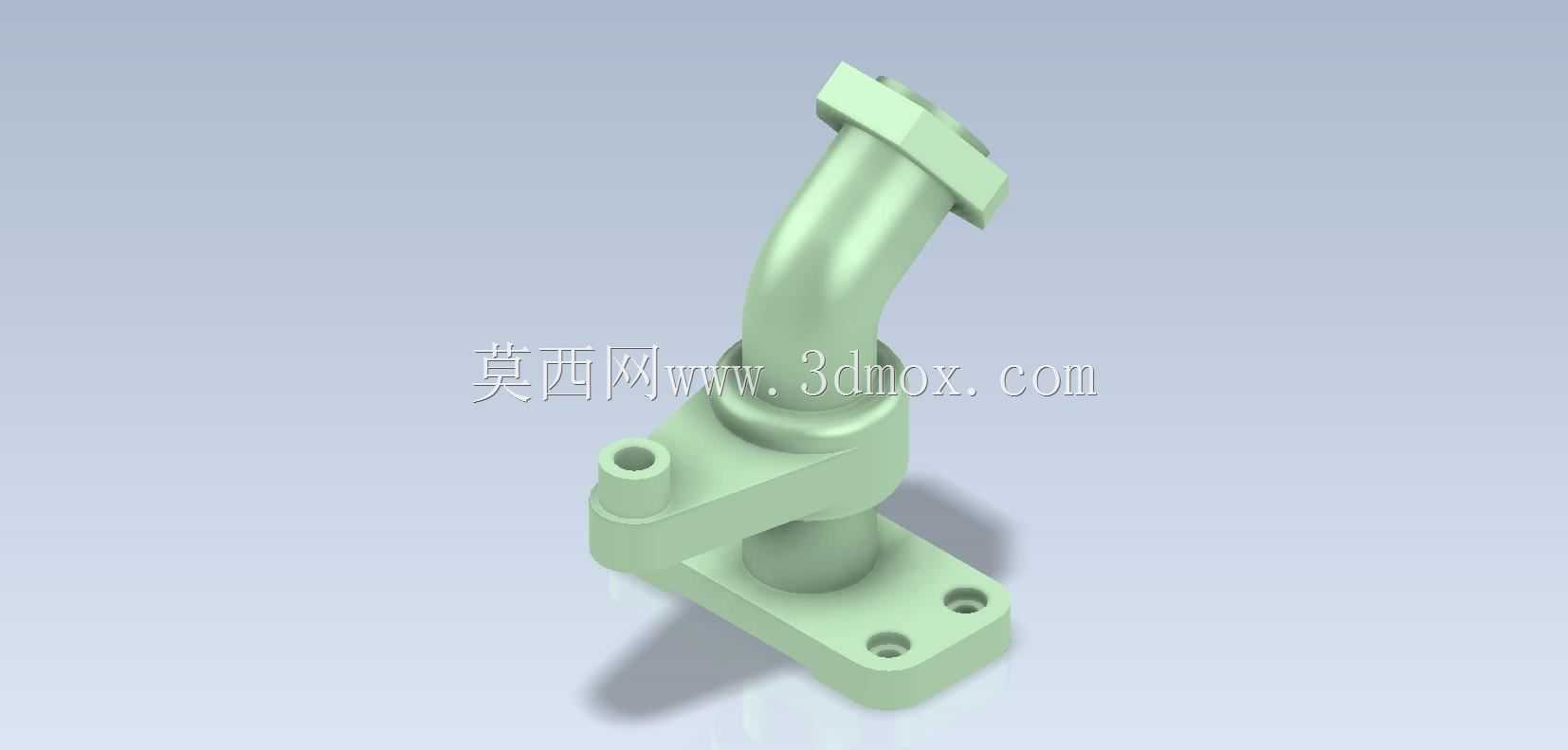

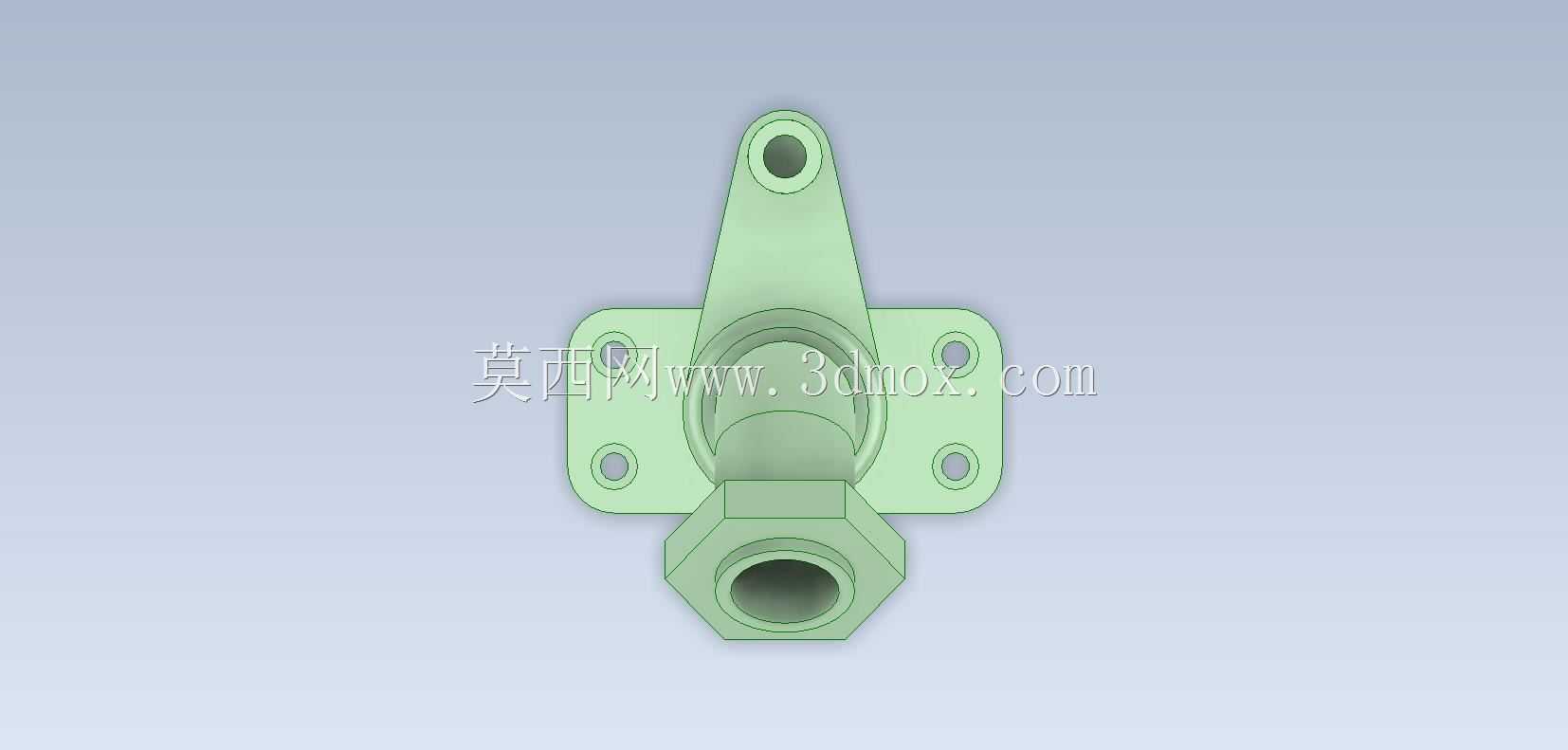

　　这类弯角式流体转接结构，常见于中小型液压、气动回路以及低压流体输送系统中，承担管路走向调整、不同通径管路对接的核心作用，在小型加工设备的冷却回路、实验室流体试验台架、小型气动执行单元的配管环节都有大量同结构应用。从结构设计逻辑来看，底部的方形安装法兰是整个部件的固定基准，法兰上开设的四个沉头安装孔，采用对称分布设计，能够适配M4-M6规格的内六角安装螺钉，安装时可直接将接头固定在设备面板、阀块安装面或者机架预留的安装位上，沉孔结构能够保证螺钉安装后端面不突出，避免与周边管路、结构件产生干涉，法兰与上部弯管主体的衔接处做了加厚过渡处理，能够抵消管路通流时产生的振动应力，避免长期使用后衔接位置出现应力断裂。

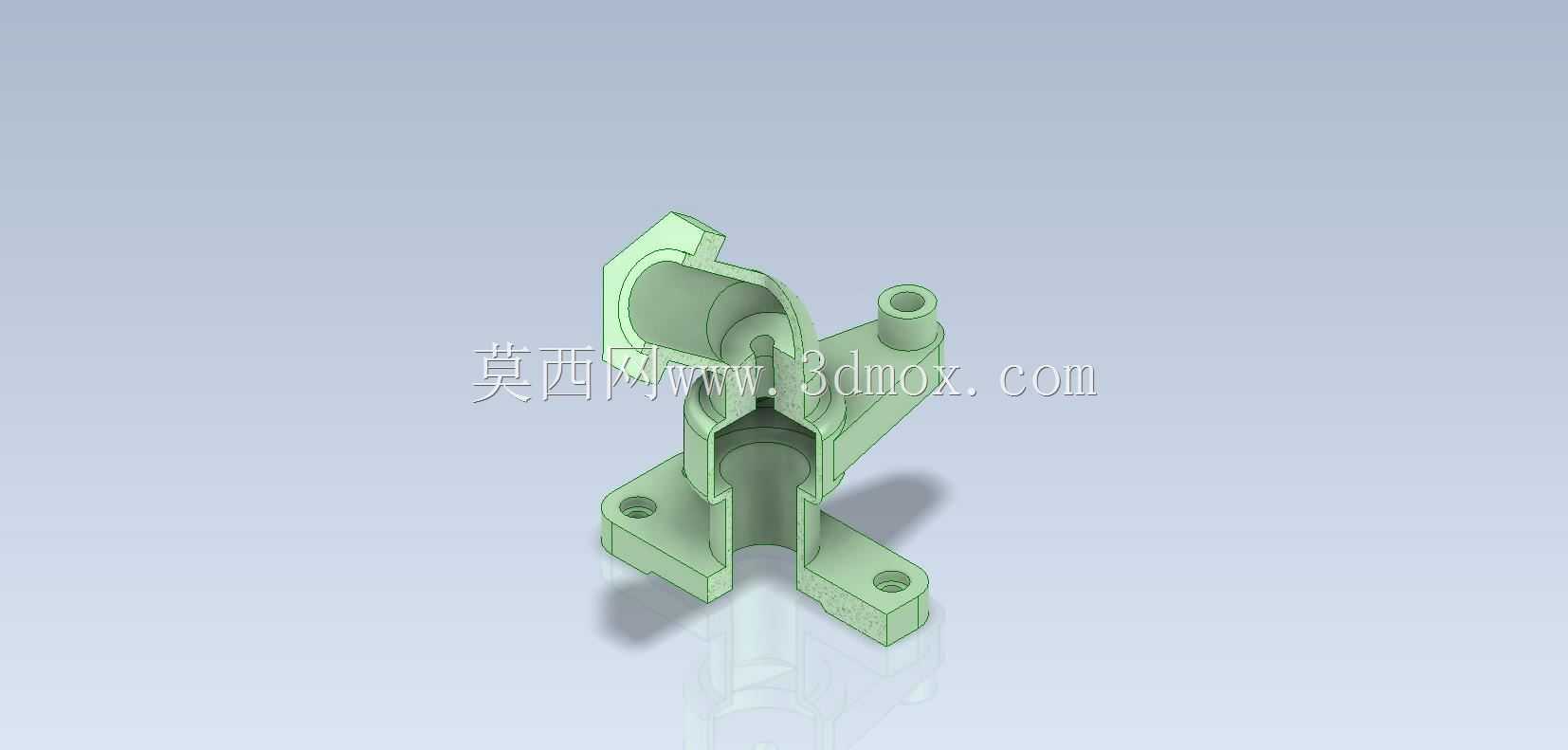

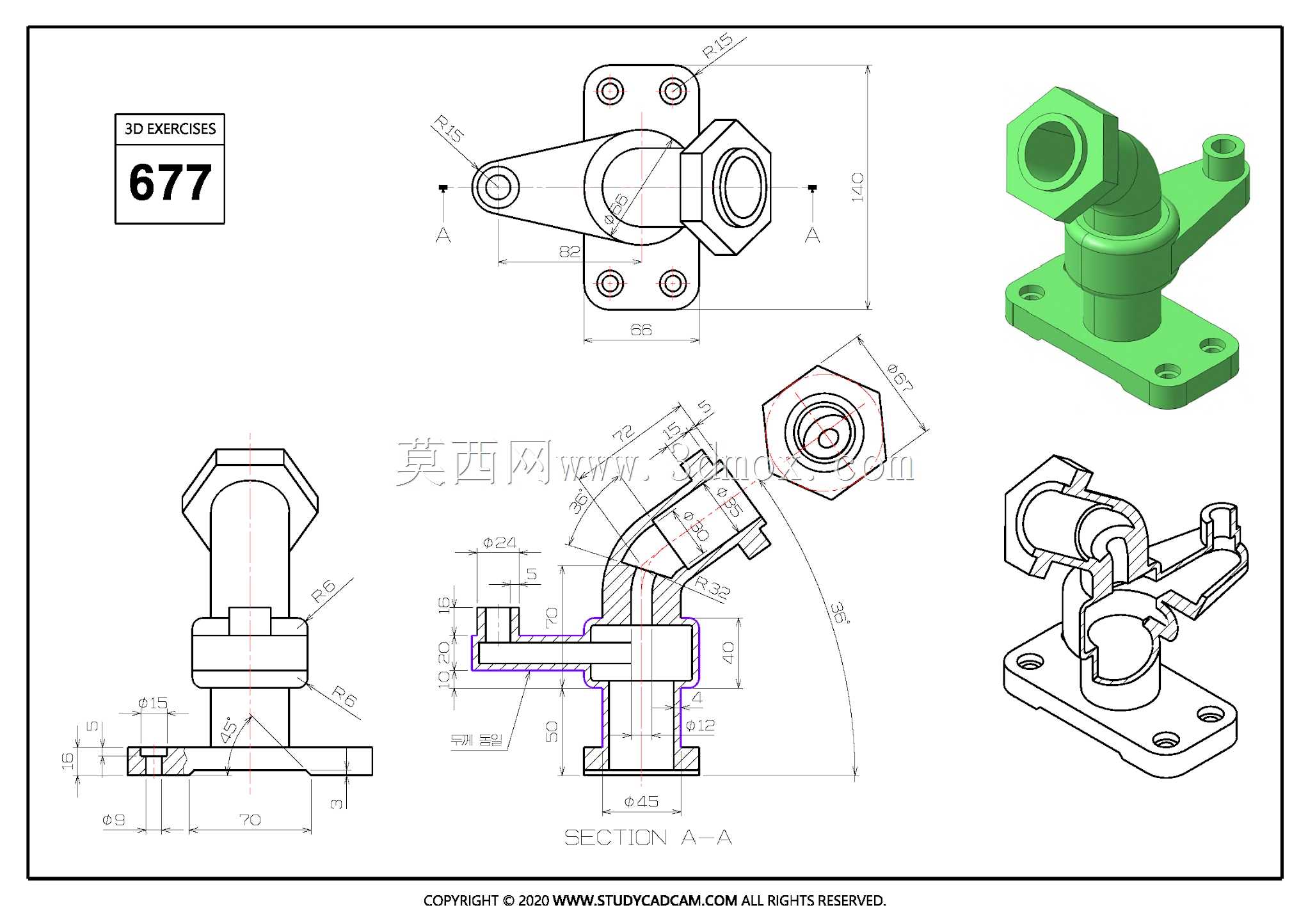

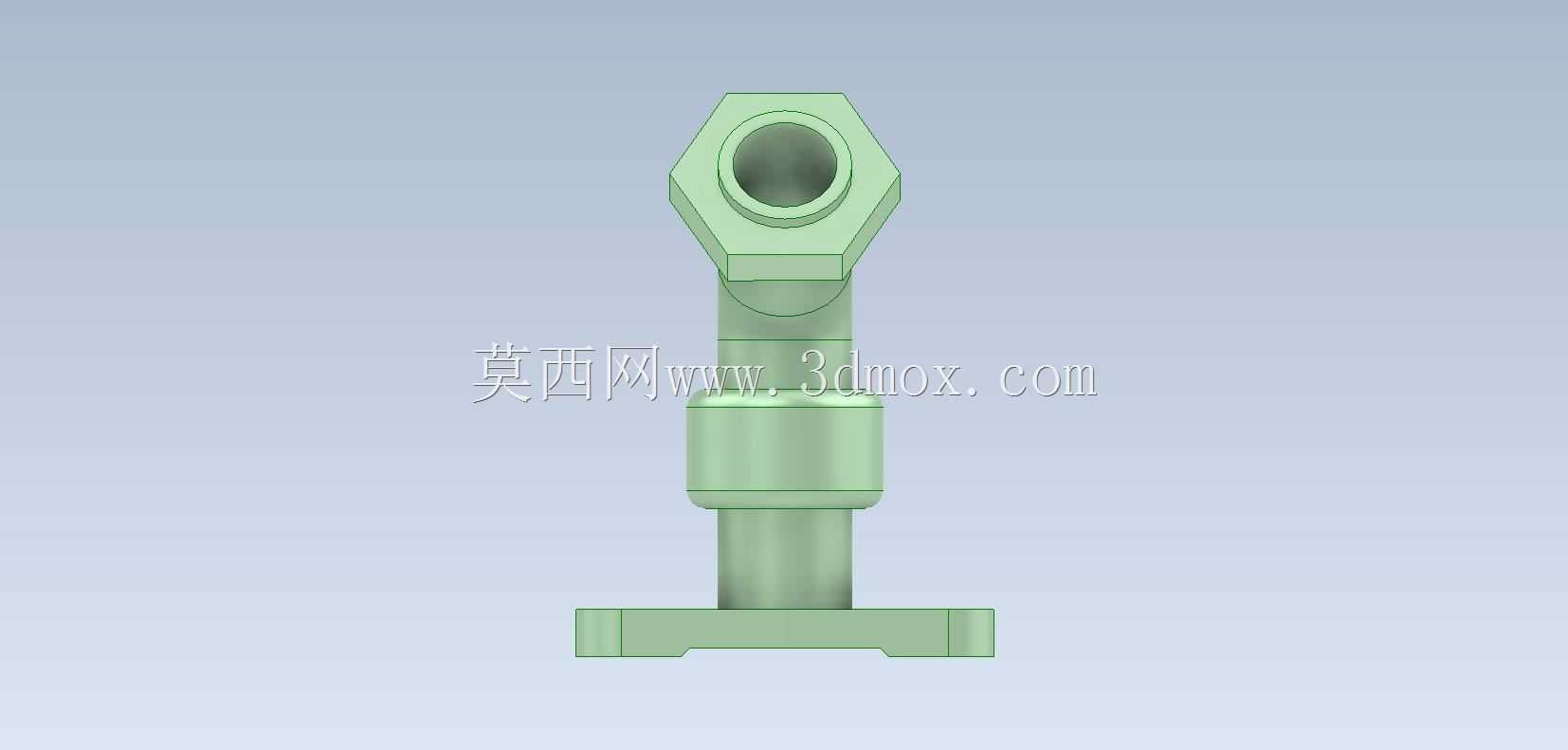

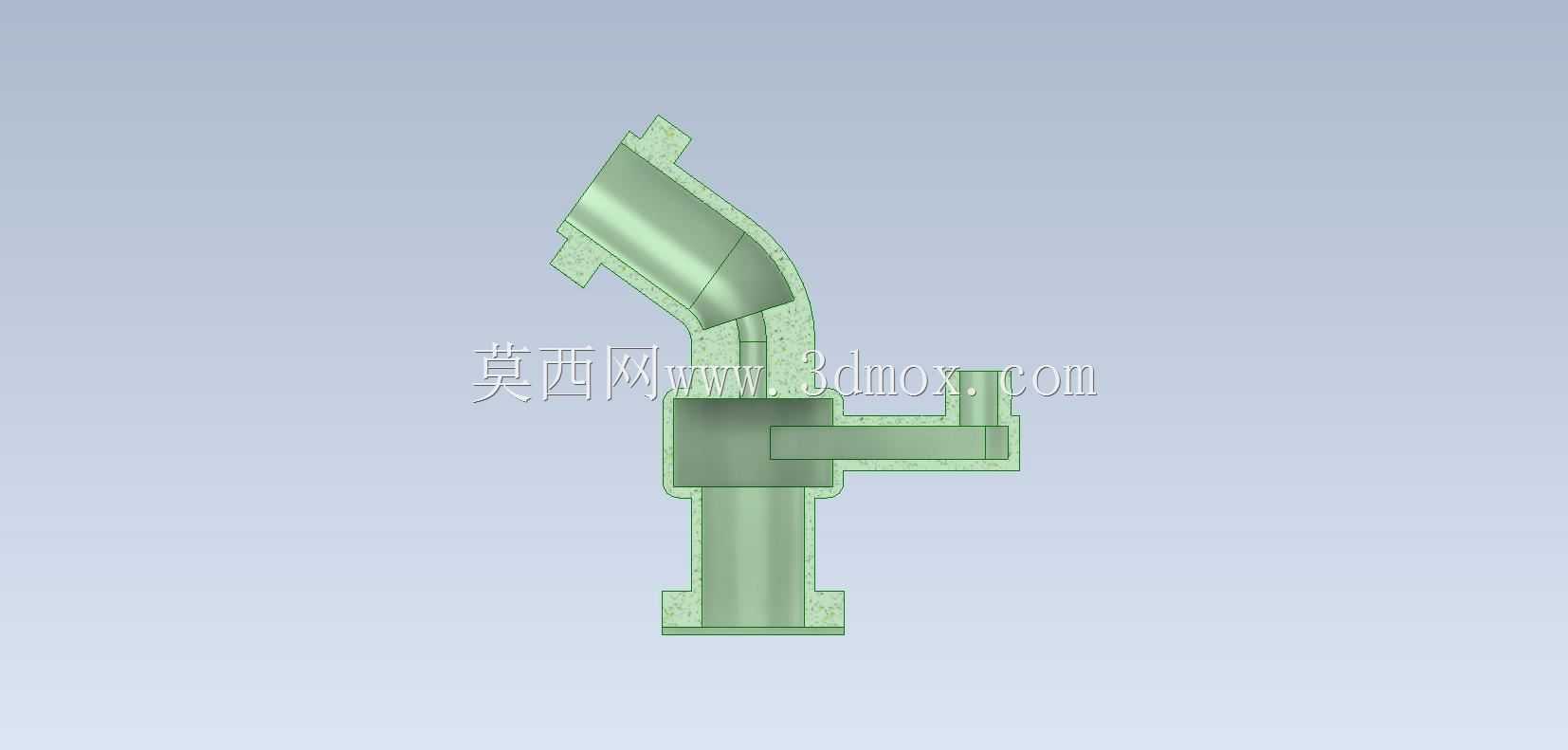

　　主体的弯角流道采用90度平滑过渡设计，没有直角突变结构，能够有效降低流体经过时的局部阻力，减少流道内的紊流产生，对于输送带有微小杂质的流体介质时，也能降低杂质在转角位置堆积堵塞的概率。主接口采用外六角法兰面结构，六角部分的尺寸适配标准开口扳手的夹持范围，安装时可以直接用普通扳手施加拧紧力矩，不需要额外设计夹持位，法兰密封面可以适配平垫片或者O型圈进行端面密封，能够满足0-1.6MPa压力区间的密封要求，避免流体渗漏。侧部伸出的小通径接口是辅助取压或者旁流接口，可用于连接压力表、压力传感器，或者引出小流量支路对其他部件进行冷却、润滑，接口的外圆做了倒角导向，方便软管或者硬管的快速插接装配。建模过程中需要重点把控几个关键尺寸边界：

　　底部安装法兰的孔位公差需要控制在±0.1mm以内，保证和安装位的孔位能够精准对齐，避免强行装配产生内应力；流道的内壁圆角需要保持均匀，不能出现局部壁厚过薄的问题，最小壁厚不能低于2.5mm，保证部件能够承受额定工作压力；各个接口的同轴度需要控制在0.05mm以内，避免和对接管路装配后出现别劲问题，长期受力导致接口开裂。实际选型应用时，需要根据输送介质的特性确认材质适配性，普通气动回路可以采用工程塑料或者铝合金材质降低整体重量，液压回路或者有腐蚀性介质的场景则需要更换为不锈钢或者黄铜材质，同时要核对各个接口的通径是否和系统管路匹配，避免通径不匹配导致的流量不足问题。安装过程中要注意法兰面的贴合度，安装前需要清理安装面的毛刺、杂物，

　　保证密封面完全贴合，拧紧螺钉时要采用对角分步拧紧的方式，避免法兰受力不均导致密封失效，侧部小接口如果暂不使用，需要配备对应的堵头进行密封，防止杂物进入流道内部造成污染。这类结构的建模练习，能够帮助设计人员熟悉带安装基准的管路类零件设计逻辑，掌握法兰安装结构、流道过渡设计、接口密封结构的设计要点，理解管路类零件设计中公差配合、应力规避、安装便利性的平衡思路，对于后续设计实际工业场景中的管路转接部件有很强的参考价值。
