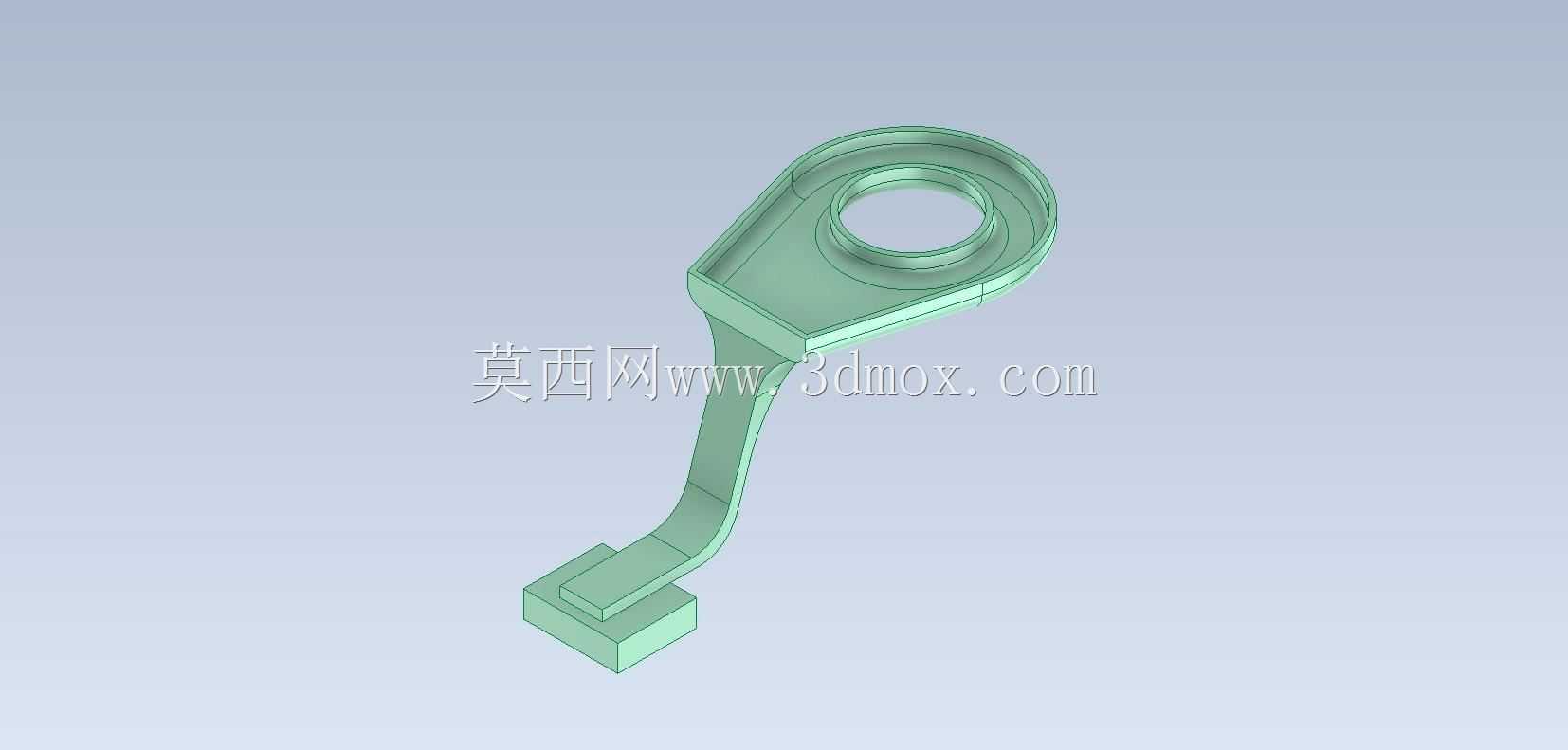

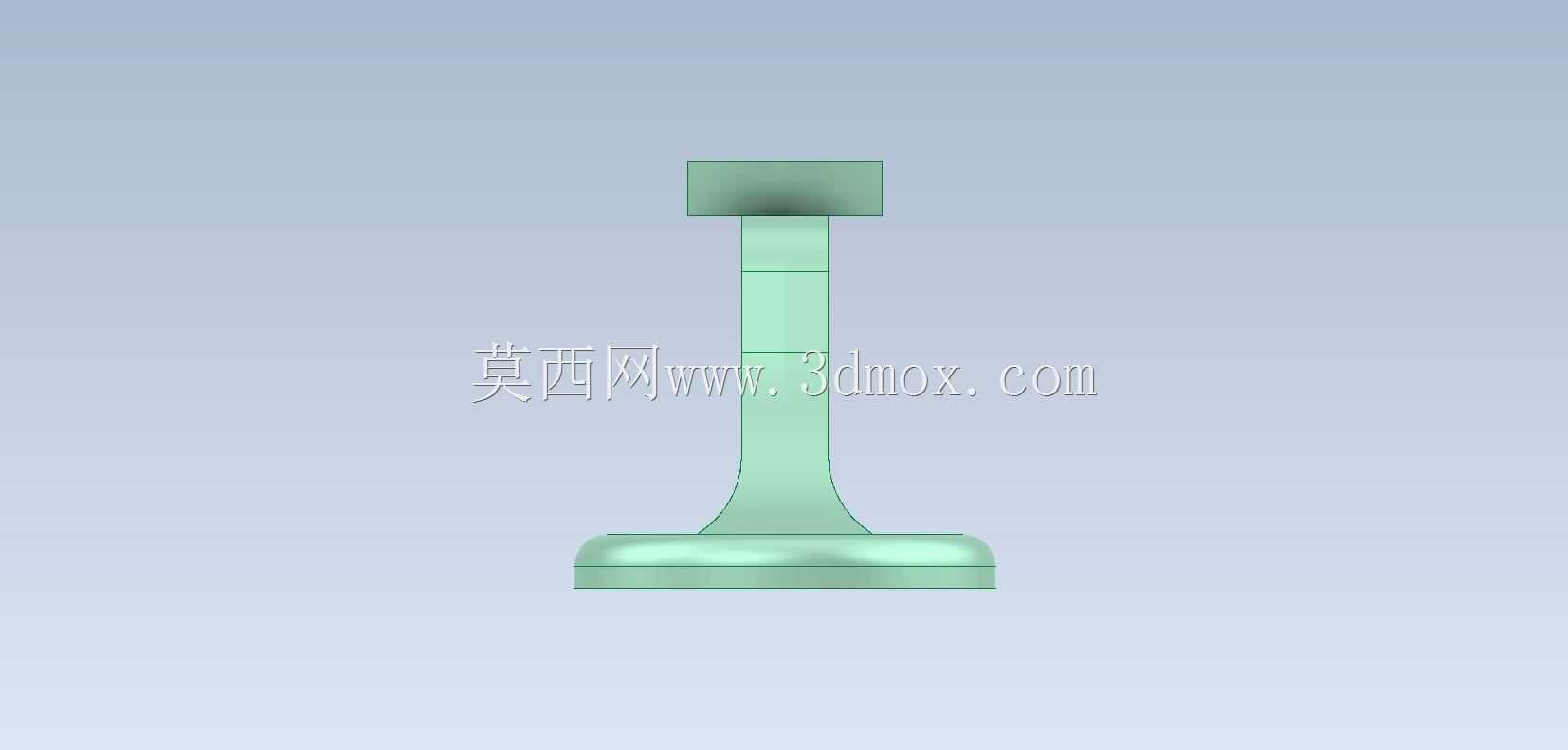

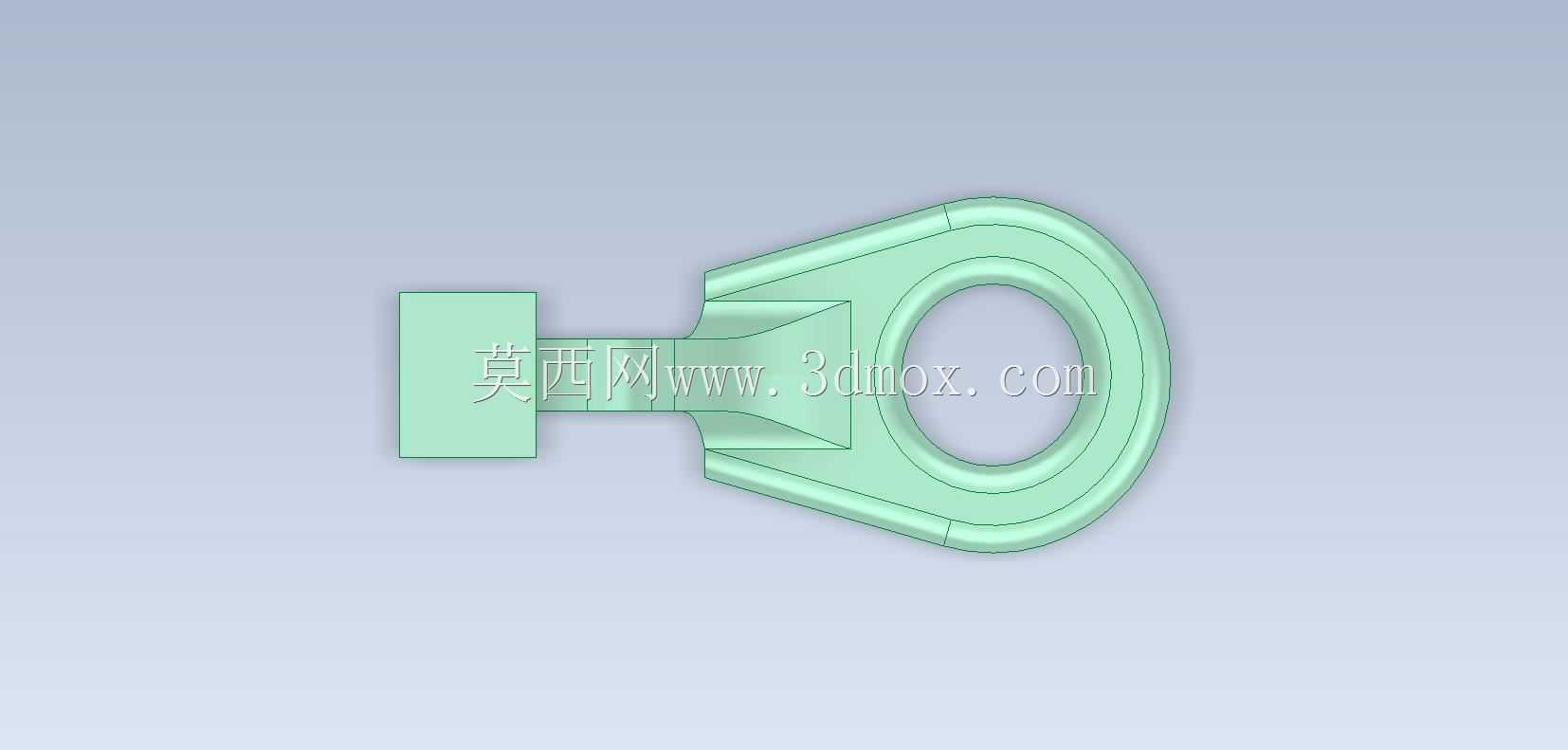

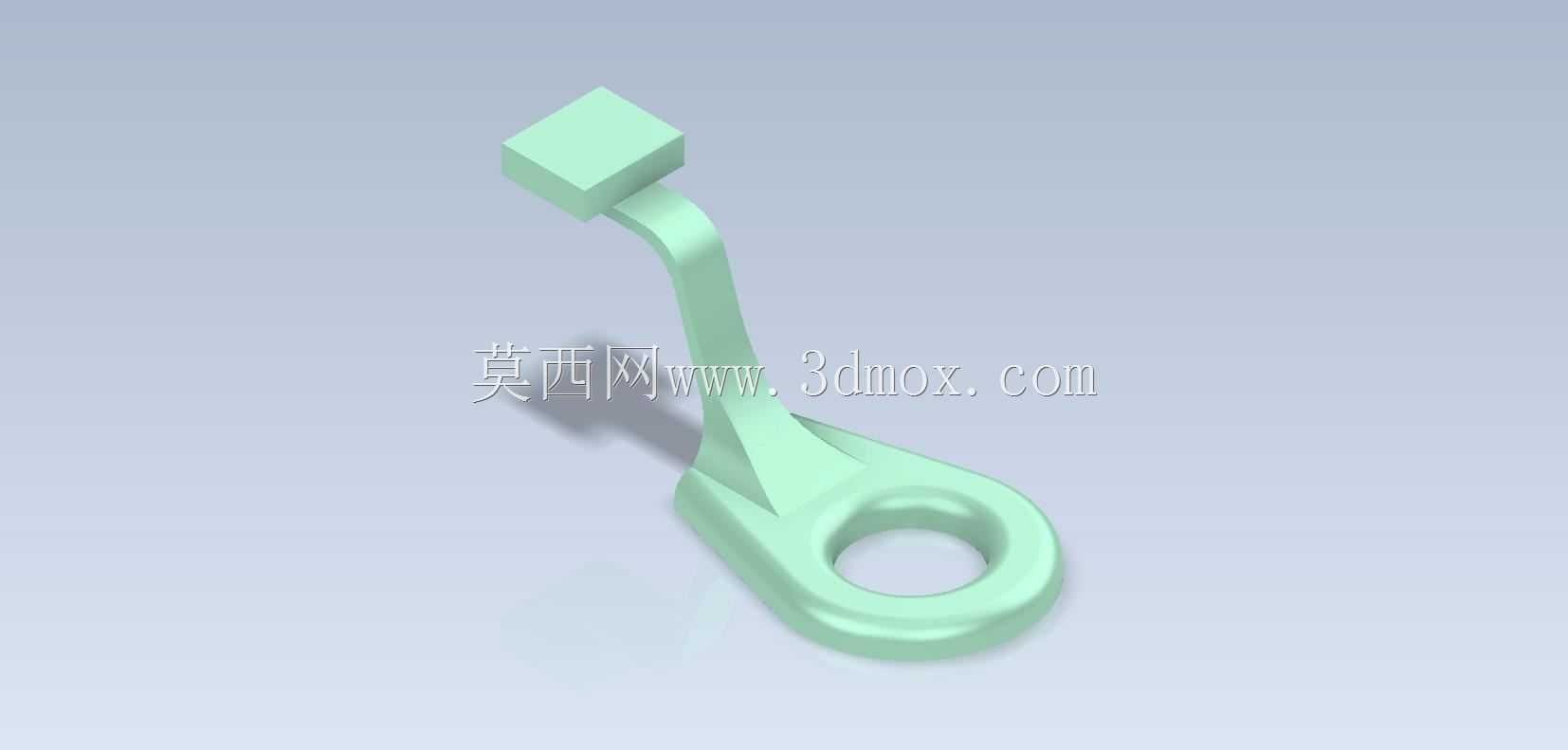

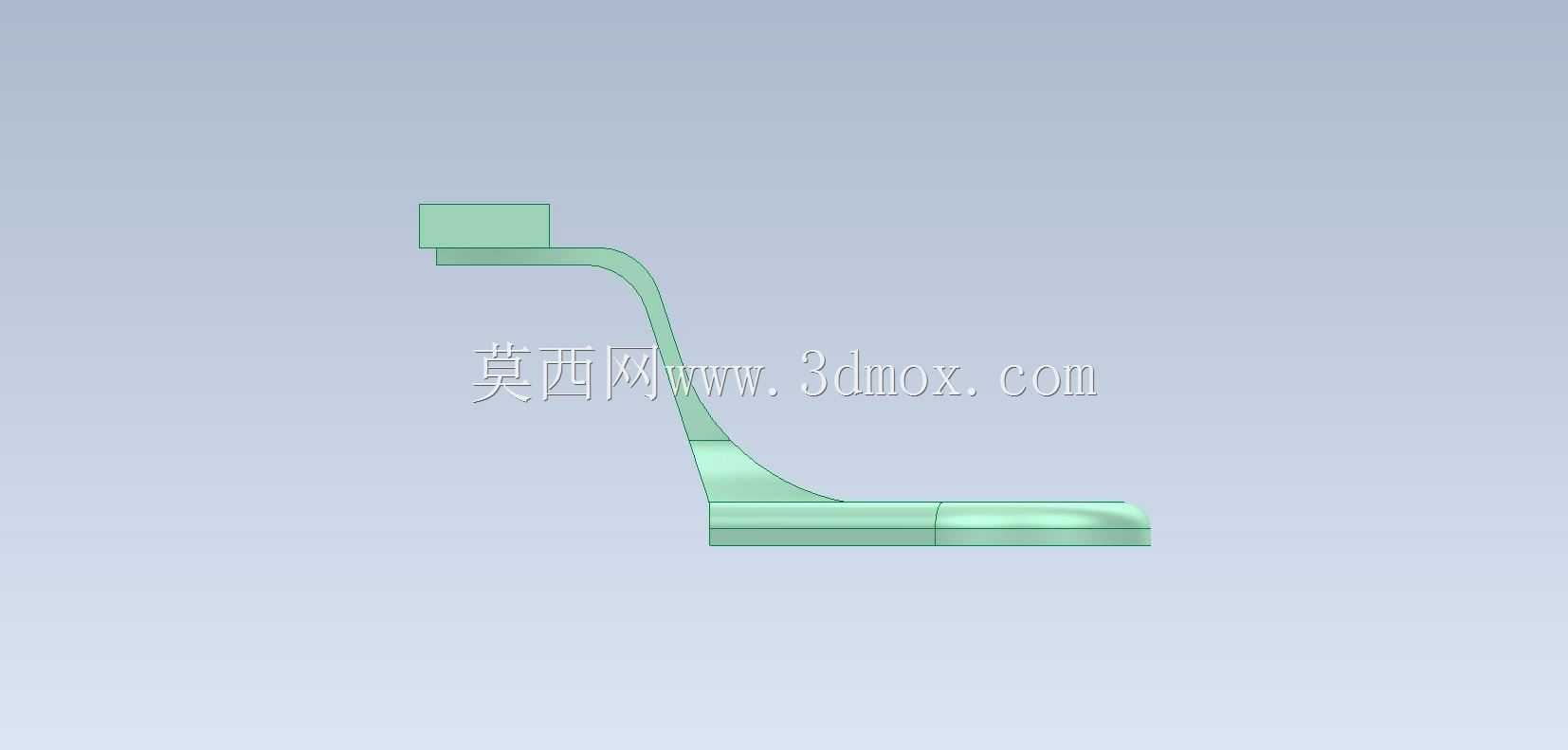

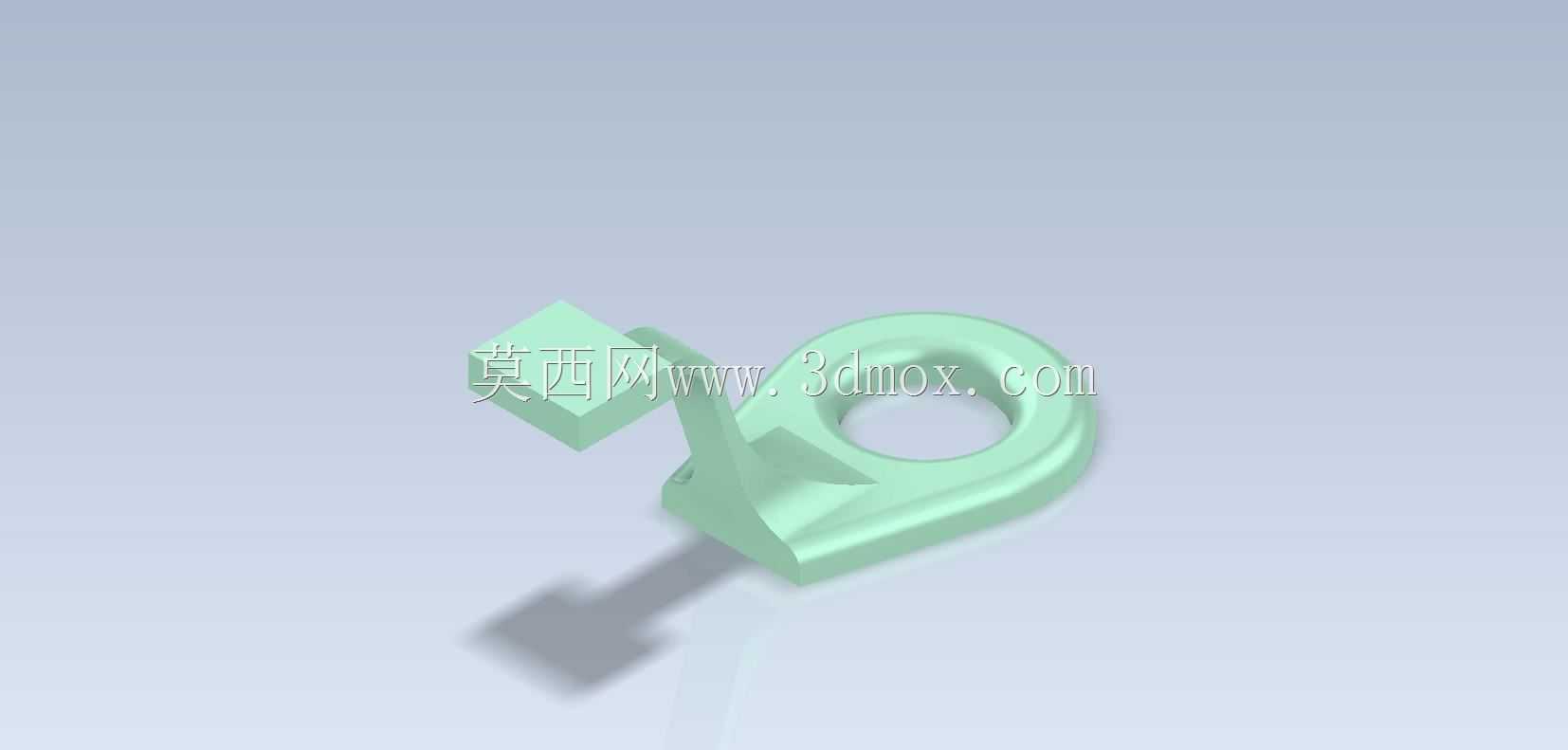

带方头弯臂吊环式连接固定件结构

　　这类带方头端的弯臂吊环结构，在轻工输送线、小型工装夹具的挂装工位里十分常见，日常主要承担小载荷的工位部件挂接、牵拉定位功能，比如在小型电子元件组装线的旁侧工装挂点、手动工位的工具悬挂支架上，都能见到同构型零件的实际应用。从功能特性来看，下端的环形结构是核心的穿装连接位，可直接穿入销轴或者螺栓，与基座上的铰接座形成可小幅摆动的铰接连接，能够抵消安装面的少量角度偏差，避免硬连接带来的装配应力集中；上端的方块结构是操作或者外接附件的连接端，既可以作为手动扳动的施力位，调整整个弯臂的摆角，也可以在方块上加工螺纹孔，外接小型传感器挂架、管线固定卡扣这类附属零件，适配不同工位的加装需求。

　　设计这类零件的时候，首先要敲定的是下端环的内孔尺寸，这个尺寸直接决定了适配的销轴直径，常规小工位应用里，环的内孔边界要比适配销轴大0.2-0.5mm，预留足够的转动间隙，同时环的壁厚要根据额定牵拉载荷核算，避免长期受拉出现环部开裂；弯臂部分的曲率过渡是设计的核心要点，不能出现直角转折，所有弯折位置都要做圆角过渡，减少应力集中点，毕竟这类零件长期受交变牵拉载荷，应力集中位置很容易出现疲劳断裂；上端方块的尺寸要兼顾手动操作的握持感和外接件的安装空间，方块的边长一般比弯臂的截面宽度大3-5mm，既方便手指捏持施力，也有足够的平面加工安装孔位。

　　安装边界方面，下端环的外圆直径决定了基座铰接座的开口宽度，安装时铰接座的两个侧板间距要比环的厚度大1mm左右，保证摆动时不会出现卡滞；弯臂的弯折高度要匹配工位的操作高度，避免弯臂过短导致上端方块距离安装面太近，操作时手指磕碰基座，也不能过长导致整体刚性下降，受载时出现过大的弹性形变；上端方块的端面要与弯臂的末端做平齐处理，保证外接附件安装时的贴合度，不会出现安装面倾斜导致附件歪斜。

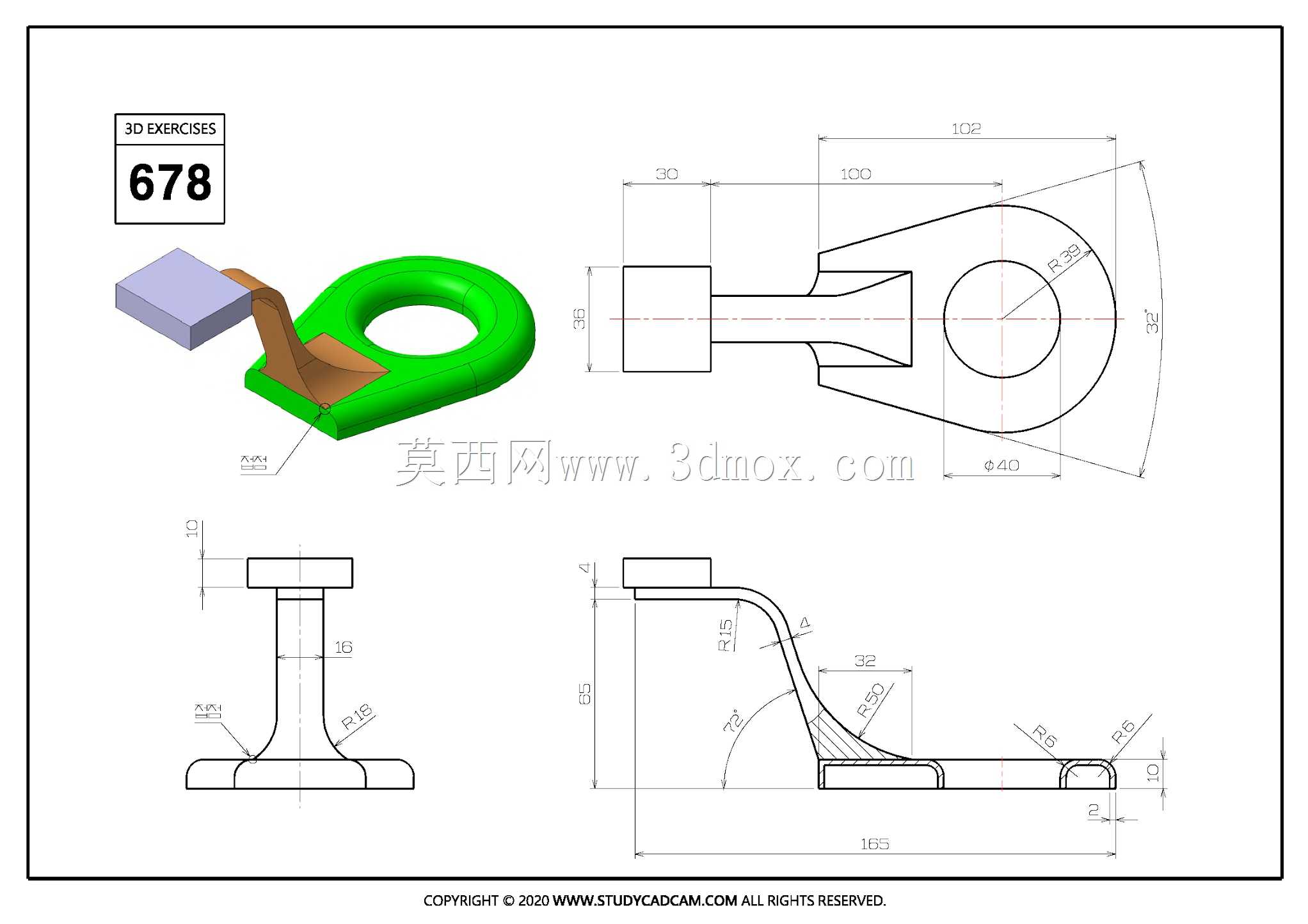

　　实际建模过程中，这类零件的练习重点在于扫掠特征的路径绘制，要保证弯臂的截面沿路径均匀过渡，不能出现截面扭曲，同时环部与弯臂的衔接位置要做合并面处理，避免出现拼接棱线，后续如果需要做有限元应力分析，这类拼接棱线会导致应力计算结果失真。另外环部的端面要做倒角处理，既可以去除加工毛刺，也能在穿装销轴时起到导向作用，提升装配效率；上端方块的棱边也要做小圆角钝化，避免手动操作时划伤手指，符合工位操作的安全要求。这类零件虽然结构简单，但是涵盖了实体拉伸、扫掠、圆角、倒角这些基础建模特征，很适合刚接触三维建模的设计人员练习特征命令的组合使用，理解结构设计里载荷传递、应力规避、装配适配的基础逻辑，为后续更复杂的零部件设计打下基础。在实际生产中，这类零件一般采用尼龙或者铝合金材质加工，尼龙材质自重轻、有一定自润滑性，适合手动操作的轻载工位，铝合金材质强度更高，适合载荷稍大的牵拉挂装场景，不同材质选型时，弯臂的壁厚和环的尺寸也要对应调整，保证零件的使用寿命满足工位的长期使用需求。
