带弧形槽的组合式圆柱支撑连接构件

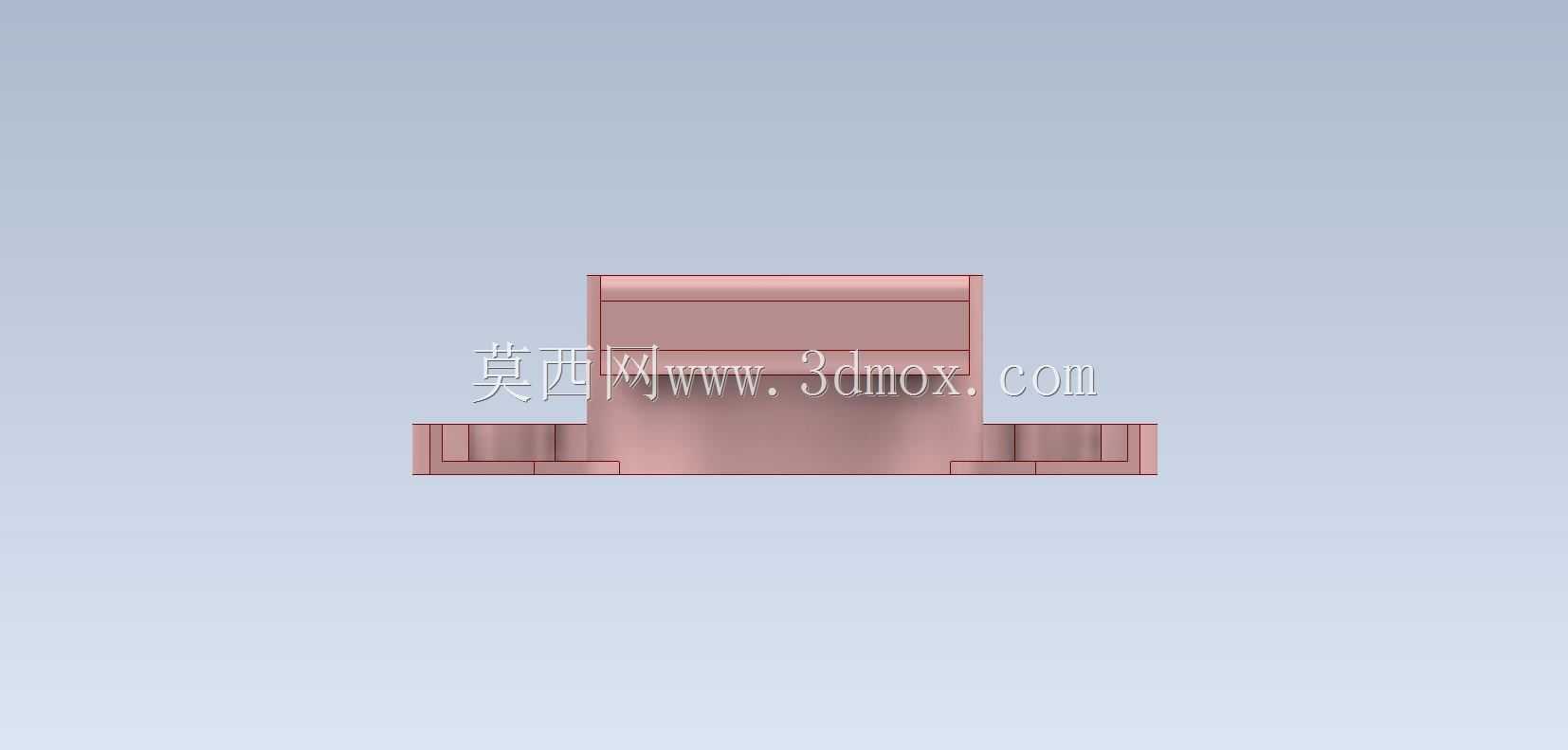

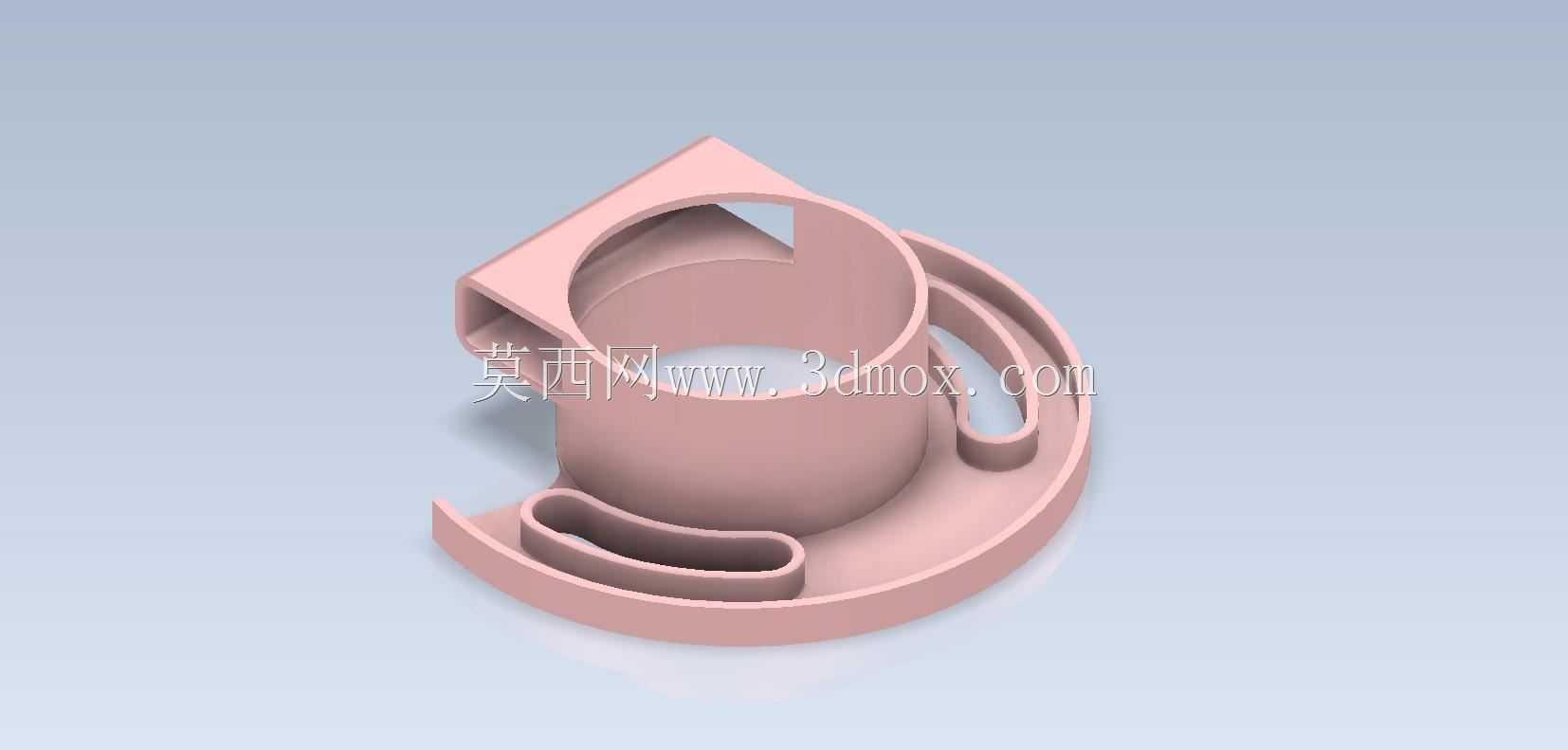

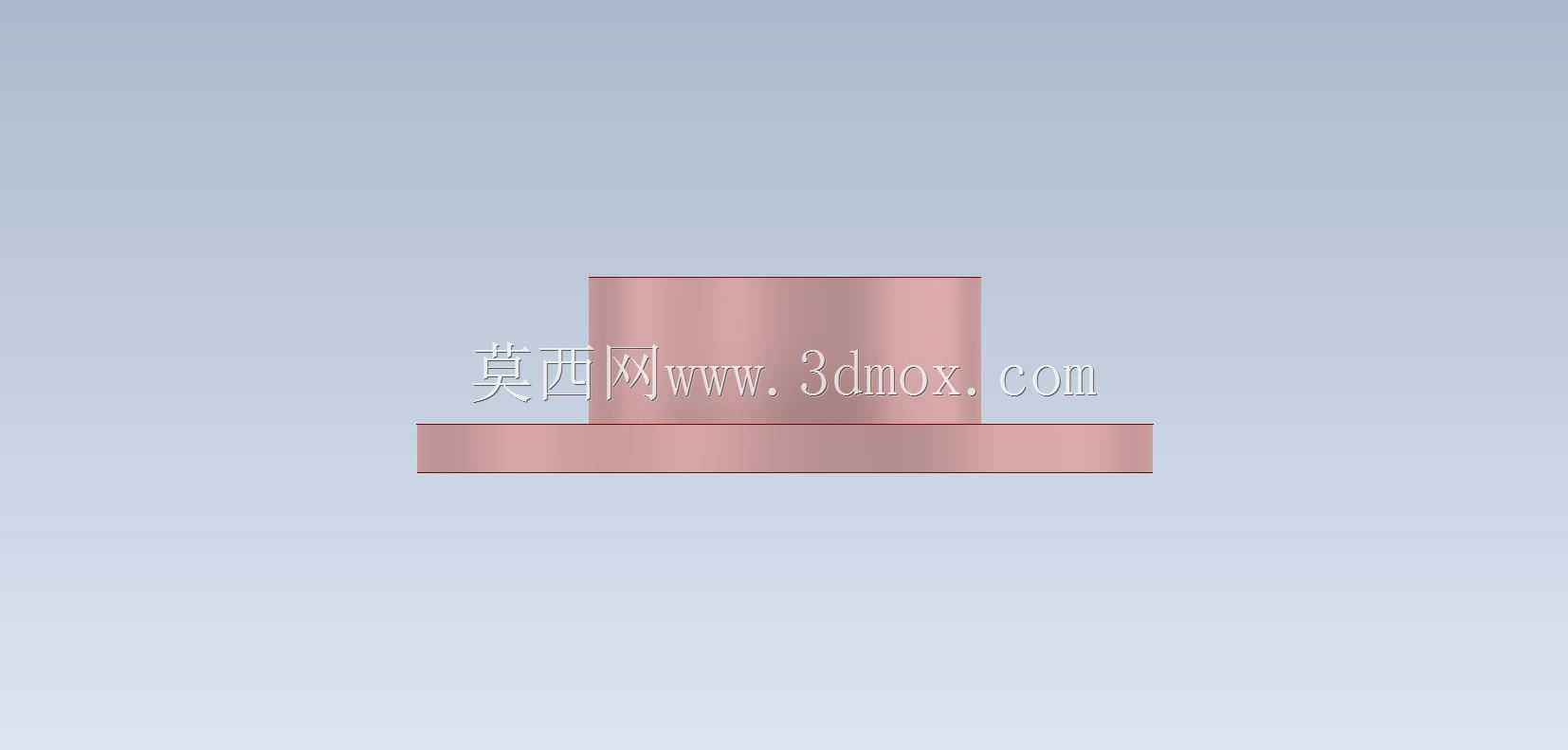

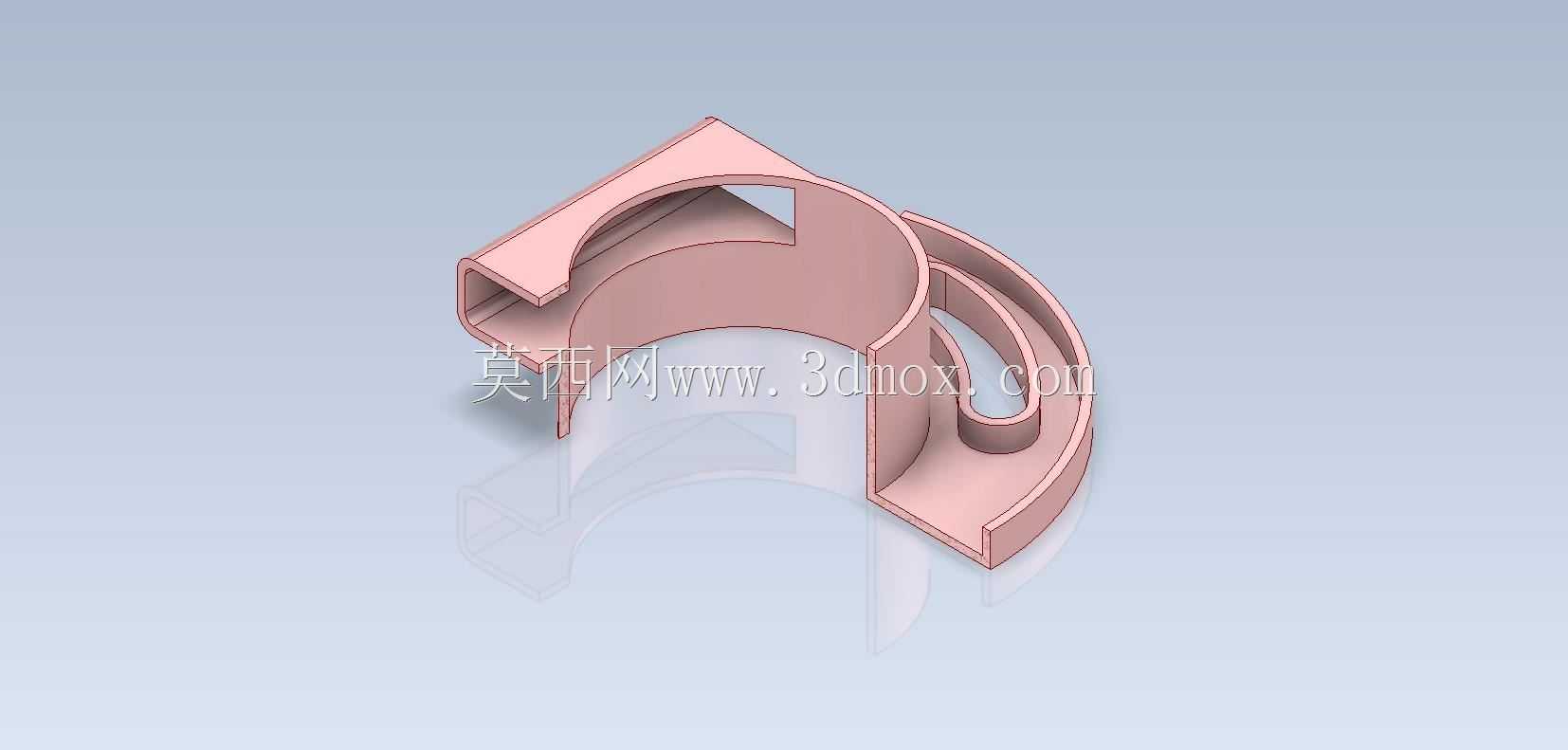

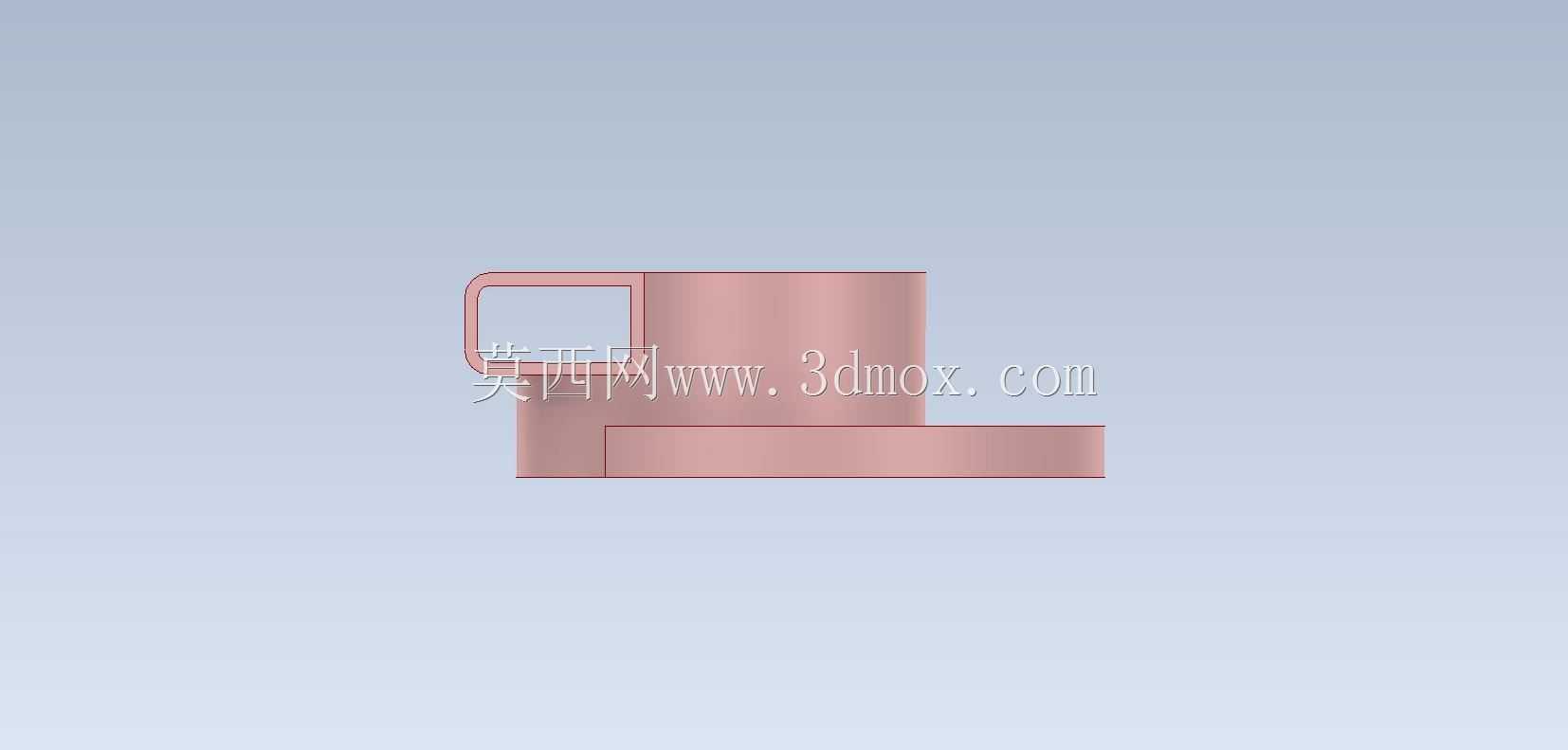

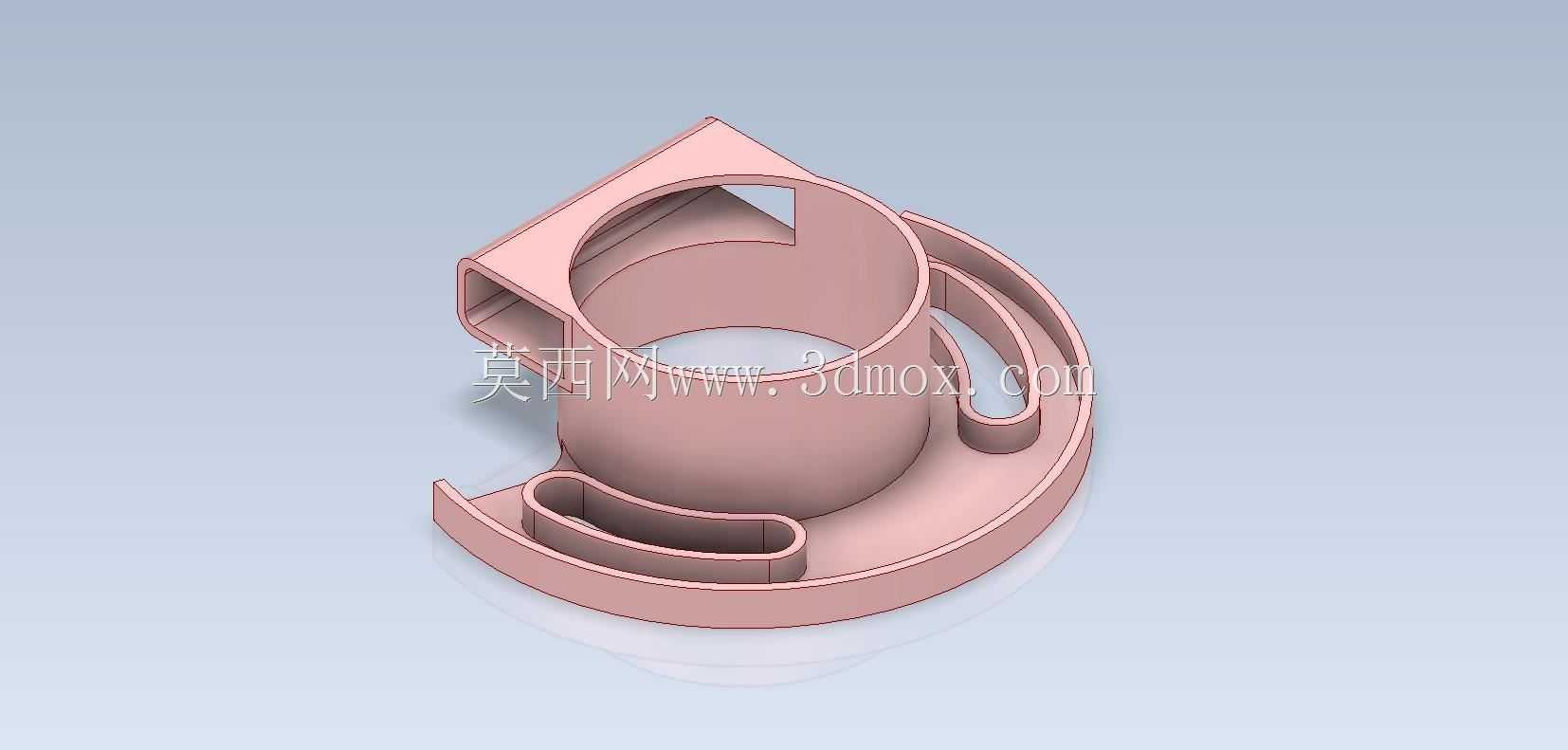

　　日常做结构设计练手的时候，这类带多特征组合的零件最适合打磨建模思路，它的结构逻辑完全贴合轻工自动化设备里常用的支撑导向类零件的设计逻辑，没有冗余的装饰特征，每一处结构都对应实际的装配与功能需求。先看核心的圆柱筒体部分，这是整个零件的装配基准，内孔是光滑的通孔设计，公差一般选H7级，用来穿装导向轴或者作为介质流通的通道，筒体的壁厚做了均匀化处理，避免注塑或者机加工的时候出现壁厚不均导致的缩痕、变形问题，筒体上端切出的平缺口是定位止口，装配的时候可以和配套的端盖凸台卡合，不需要额外打定位销就能限制周向转动，减少装配工序。筒体外侧延伸出的方形凸台是安装固定位，上面预留了沉头孔的加工位置，装配的时候可以把整个构件锁固在设备的安装基板上，

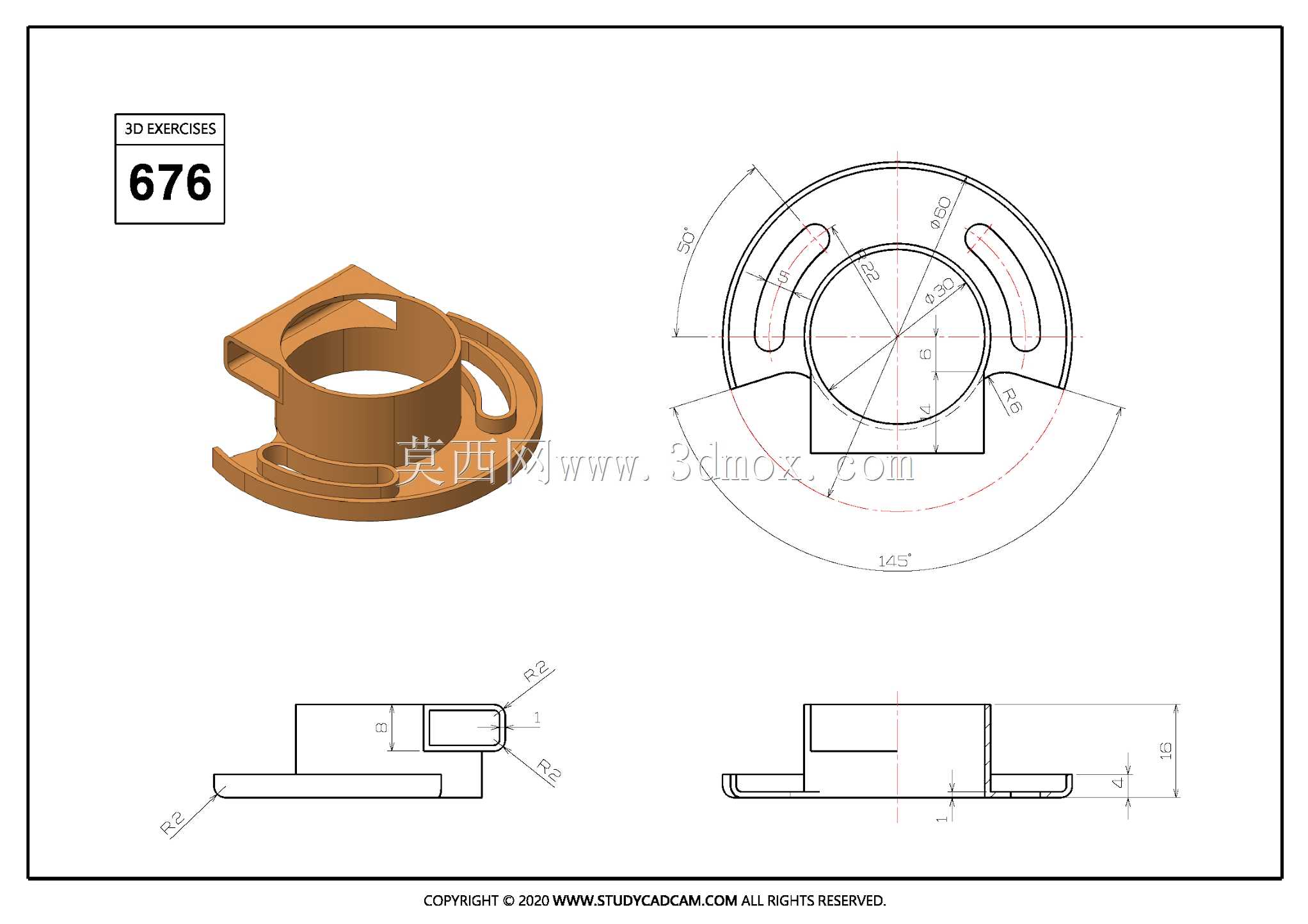

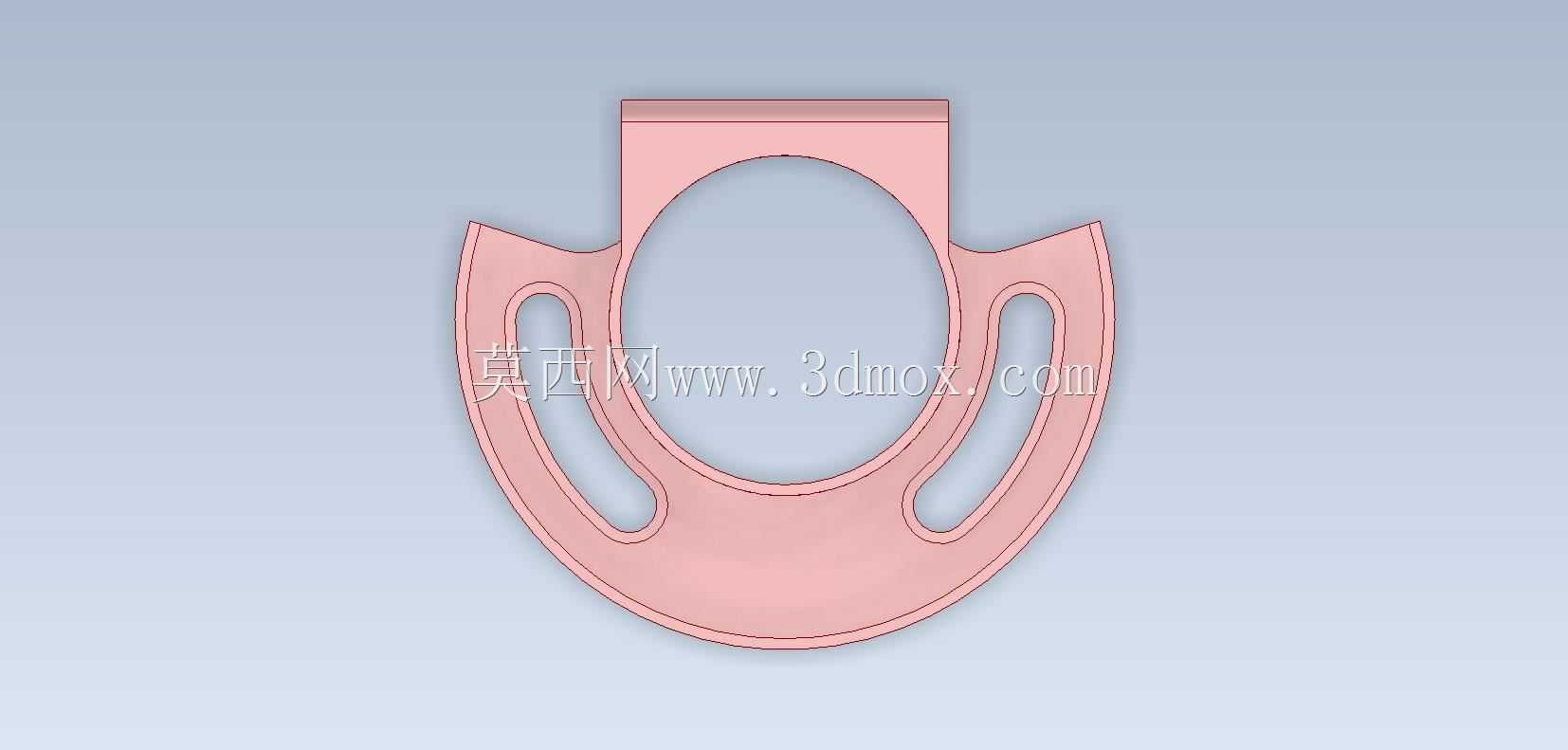

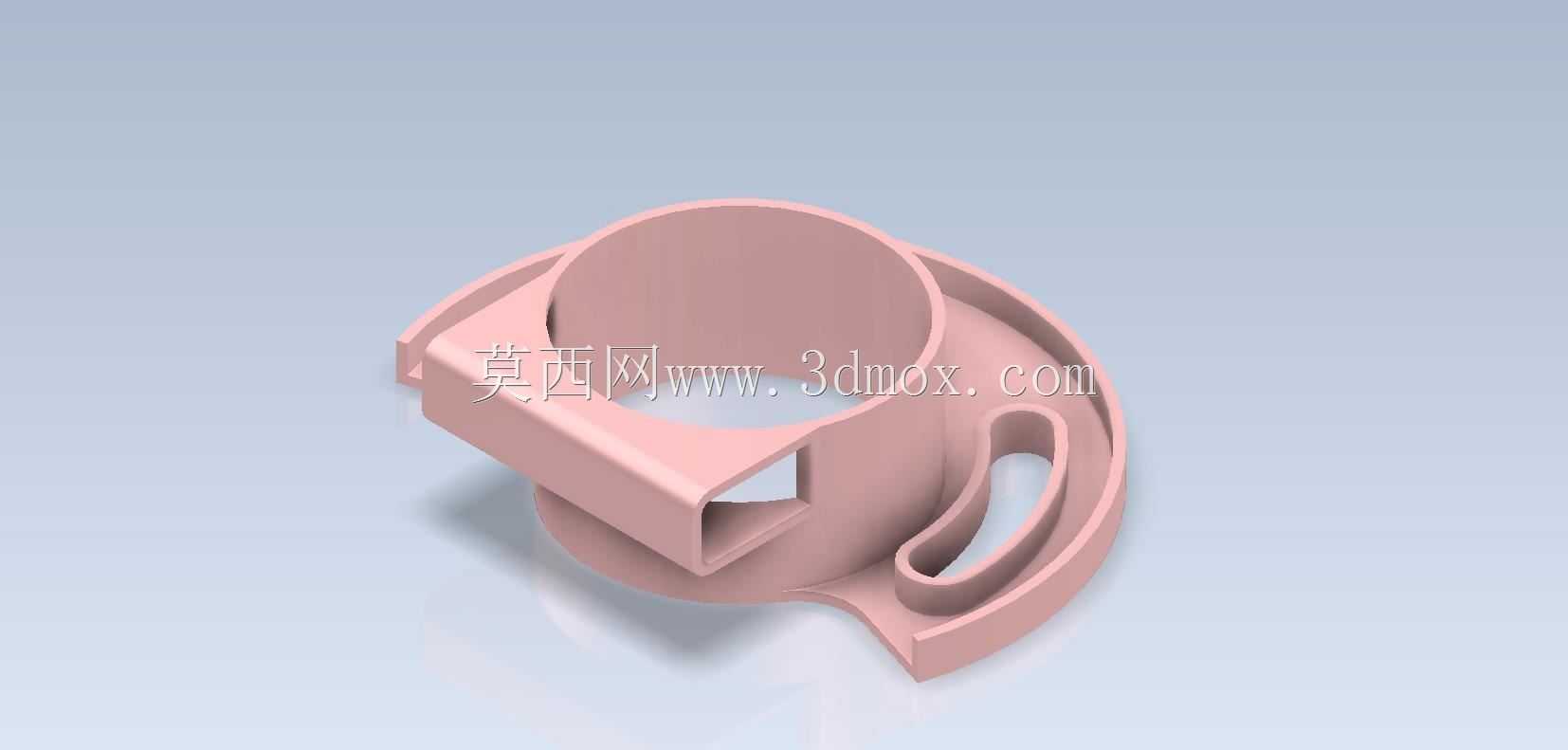

　　凸台和筒体的衔接处做了R2的圆角过渡，避免应力集中，要是用在有振动的工况下，这个圆角能大幅降低衔接处开裂的风险，很多新手建模的时候容易忽略这类过渡圆角，实际做样机测试的时候往往就在直角衔接处出现断裂问题。再看底部的环形盘体，它和中心筒体是同轴设计，盘体的外径比筒体大出近一倍，一方面是增大整个构件和安装面的接触面积，降低单位面积的压应力，另一方面盘体上开出的两道对称弧形通槽是核心的功能结构，这两道槽的弧度和盘体同轴，槽宽做了等宽设计，公差控制在H8级，用来穿装滑动拨杆，当配套的回转部件转动时，拨杆可以沿着弧形槽滑动，限制转动的行程范围，相当于内置的行程限位结构，不需要额外加装行程开关就能实现固定角度的回转限位，在小型回转工作台、料仓分料机构里这类结构非常常见，能大幅简化设备的整体结构。盘体上还延伸出一个带半圆弧缺口的凸耳，这个缺口的半径和中心筒体外径一致，刚好可以卡合在相邻的同规格构件的筒体上，当多个同类构件并排安装的时候，这个凸耳能起到辅助定位的作用，保证多个构件的同轴度，减少装配时的调校时间。建模的时候要注意特征的先后顺序，首先要画出中心筒体的回转轮廓，用旋转命令生成基础实体，再拉伸生成底部的环形盘体和侧方的方形安装凸台，之后做弧形槽的切除，这里要注意弧形槽的两端是半圆头，和槽宽等径，避免滑动拨杆在槽端出现卡滞，最后再处理所有的过渡圆角和安装孔的沉头结构，不要一开始就加圆角，不然后续特征编辑的时候很容易出现特征失败的问题。实际应用中，

　　这类零件如果是用在食品包装设备上，一般会选POM材质加工，自润滑性好，滑动的时候不需要额外加注润滑油，符合食品行业的卫生要求；如果是用在普通的自动化输送设备上，选ABS或者尼龙材质注塑成型就能满足强度要求，批量生产成本很低；要是用在重载的工装夹具上，就需要用6061铝合金机加工，表面做阳极氧化处理，提高耐磨性能。安装的时候要注意，中心筒体的内孔轴线必须和配套的导向轴轴线完全重合，偏差不能超过0.02mm，不然滑动的时候会出现卡滞，加速零件的磨损，底部的弧形槽安装前要清理干净毛刺，避免滑动拨杆移动的时候被毛刺卡住，方形安装凸台的锁固螺丝要对角拧紧，拧紧力矩控制在合理范围，避免用力过大导致盘体变形，让弧形槽的宽度出现偏差。

　　这类组合特征的零件看起来结构不复杂，但是涵盖了回转、拉伸、切除、圆角、孔特征等大部分常用的建模命令，做练习的时候不要只追求外形相似，要多思考每一处结构对应的功能需求，为什么要设计成这个形状，换成其他结构会不会有更好的效果，这样才能通过练习提升实际的结构设计能力，而不是只会照着图纸描形状。很多新手做这类练习的时候，往往只关注外形的相似度，忽略了壁厚均匀、圆角过渡、公差匹配这些实际生产中必须考虑的问题，建出来的模型看起来和原图一样，但是实际拿去生产的时候根本没法加工，或者装上去没法实现对应的功能，这就是练习的时候没有结合工程实际思考的问题。就拿这个零件的弧形槽来说，槽的深度不能太深也不能太浅，太深会降低盘体的结构强度，太浅的话拨杆穿进去之后容易脱出，一般槽深控制在盘体厚度的三分之二比较合适，槽的两端要留出足够的缓冲距离，避免拨杆冲到槽端的时候产生过大的冲击。还有中心筒体的高度，要比配套的轴套高度高出1-2mm，保证装配的时候端盖能压紧轴套，不会出现轴向窜动。侧方的方形凸台厚度也要和安装螺丝的长度匹配，保证螺丝拧入之后有足够的咬合长度，不会出现滑牙的问题。这些细节在建模的时候都要考虑到，建出来的模型才是有工程价值的，而不是一个只有外形的视觉模型。
