带滑动副的双支撑多臂连接支座结构

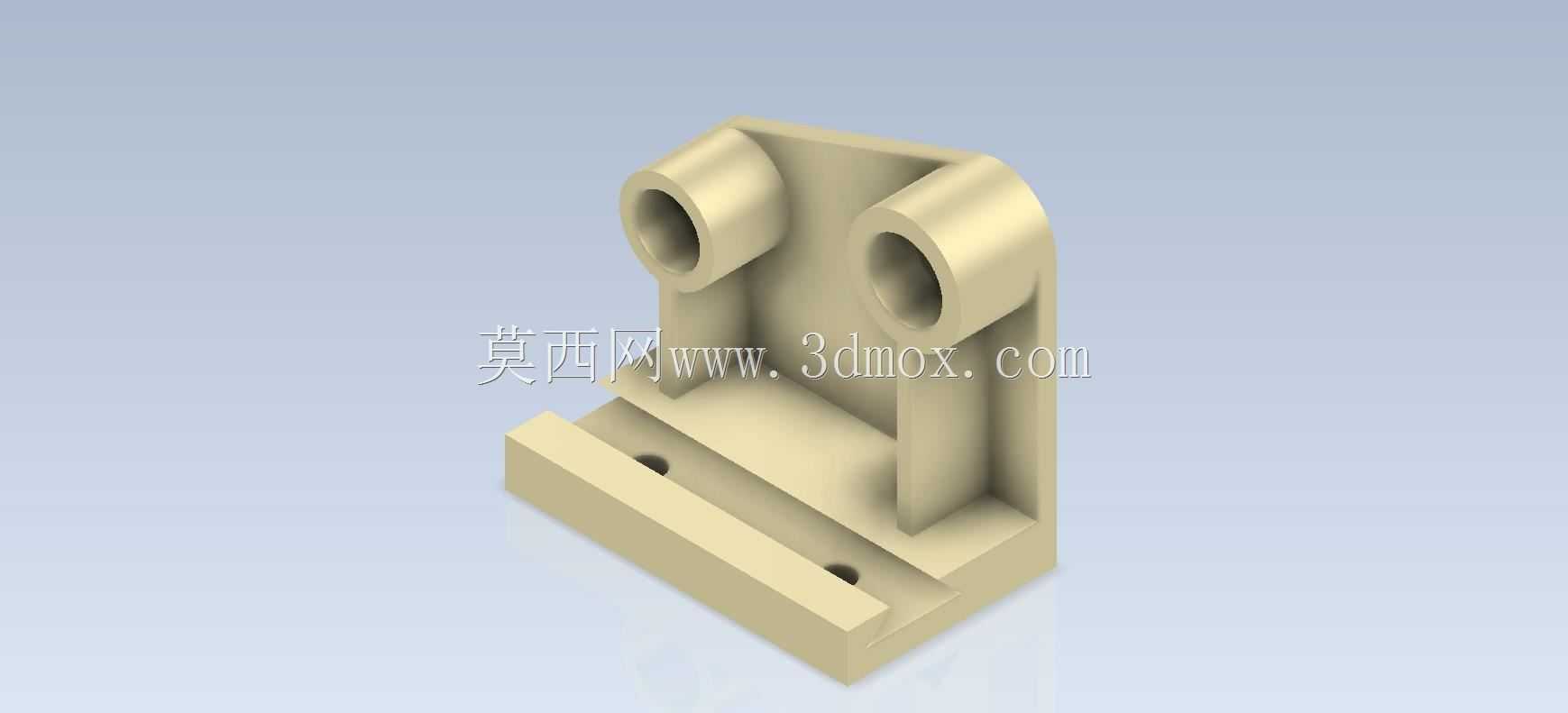

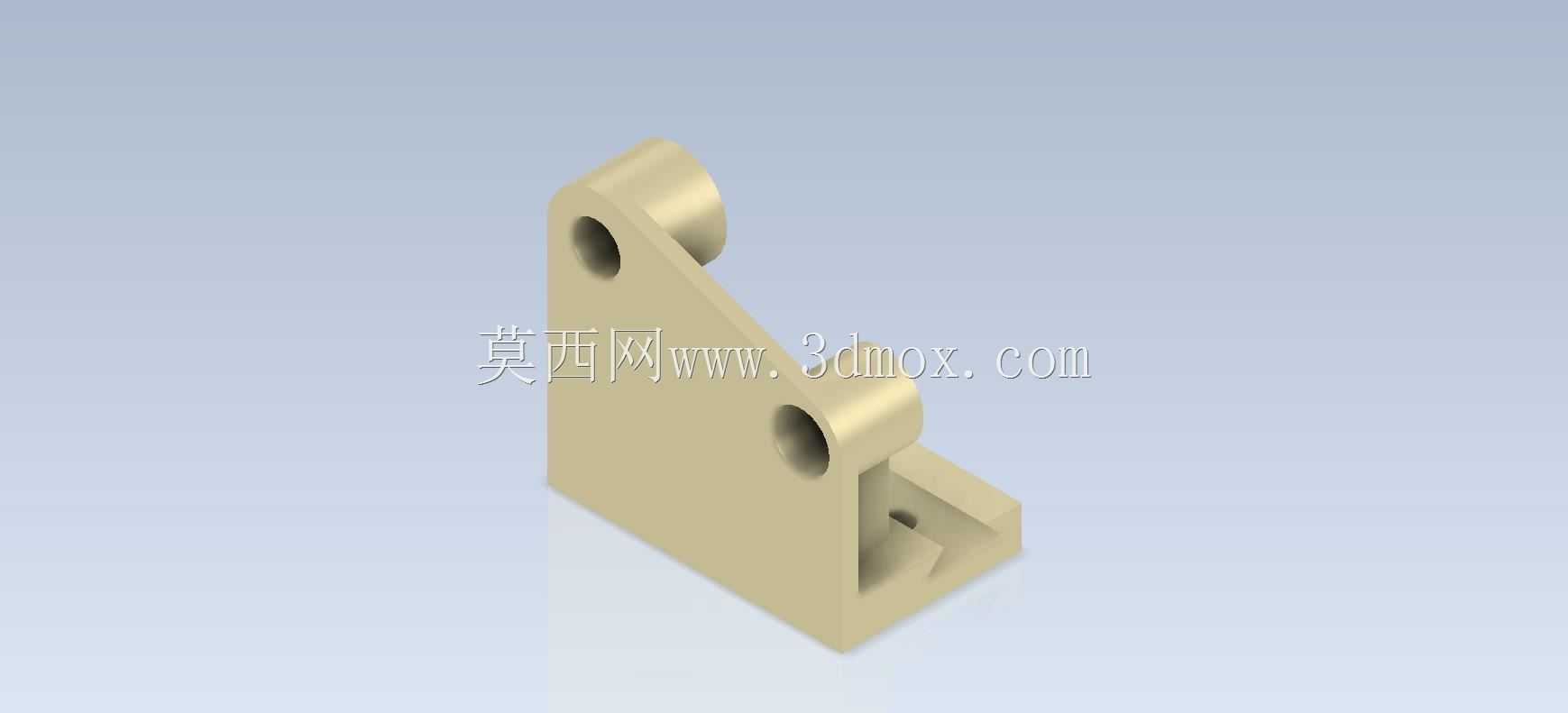

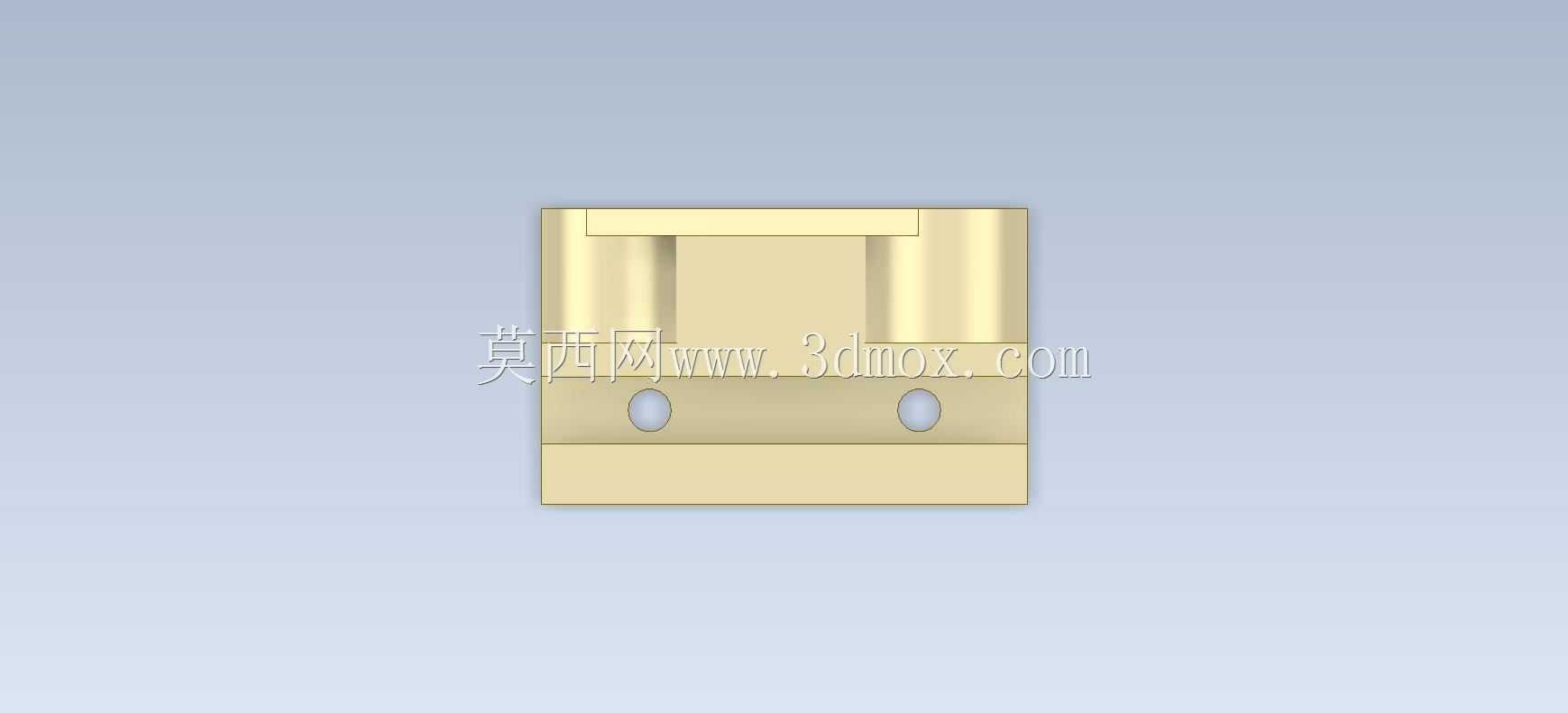

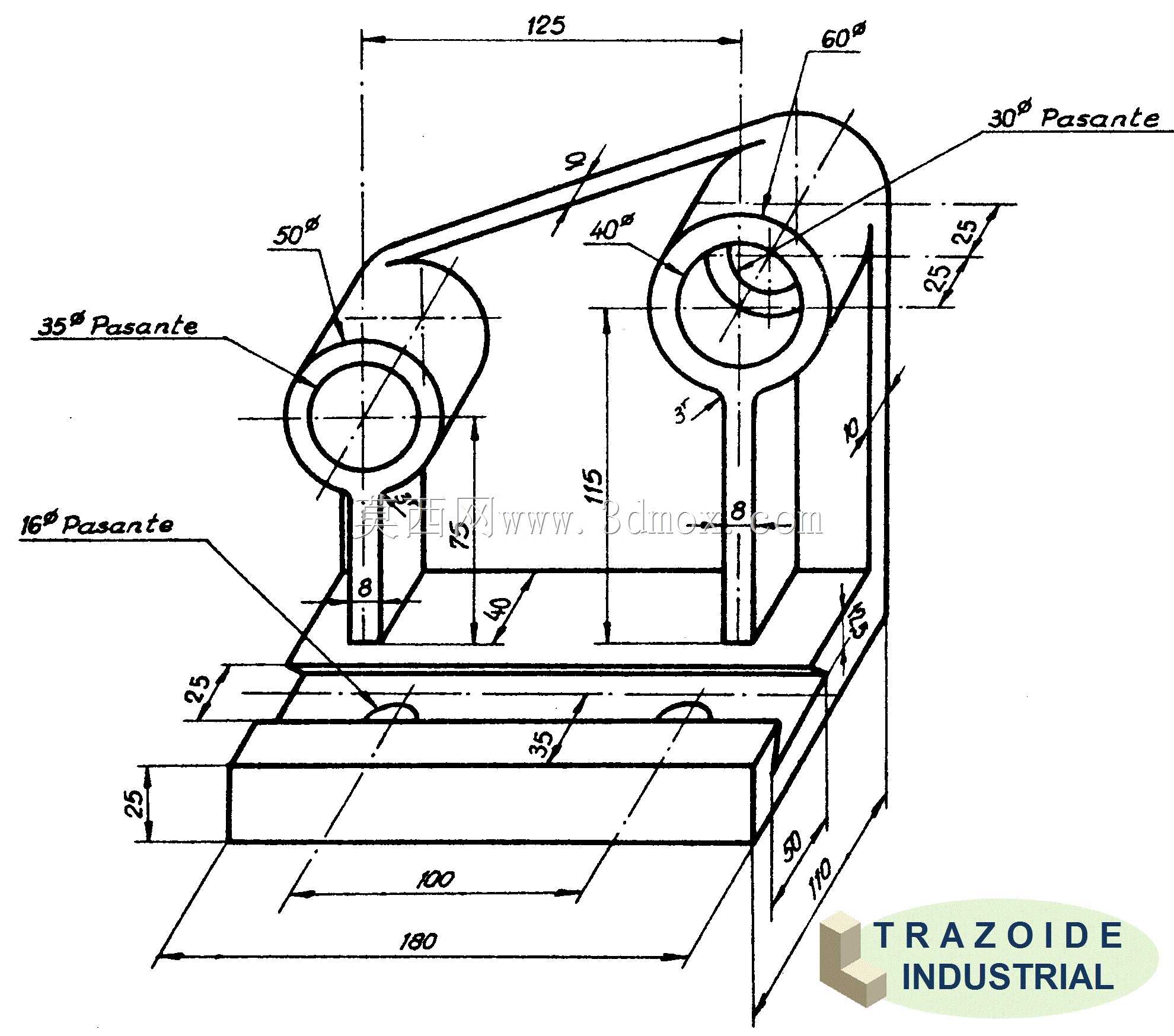

　　这类带滑动结构的双支撑支座，在轻工自动化输送线、小型工装夹具的导向工位上十分常见，日常做非标设备改型时，经常会遇到需要在有限安装空间内同时实现铰接支撑与直线滑动导向的需求，这个零件的结构刚好覆盖了这类需求的核心设计要点。从实际安装边界来看，零件底部为带两个沉头安装孔的矩形滑台基座，基座底面为精加工平面，可直接嵌入对应规格的线性导轨滑槽内，安装孔的孔距与沉头深度适配常规M6内六角螺栓，装配后螺栓头部完全沉入沉孔内，不会干涉滑动过程中的行程，基座的总宽度控制在常规20系列铝型材的安装面宽度范围内，不需要额外做转接板就能直接固定在型材搭建的设备机架上。上部的两个同轴带孔支撑臂，是整个零件的核心功能承载区，

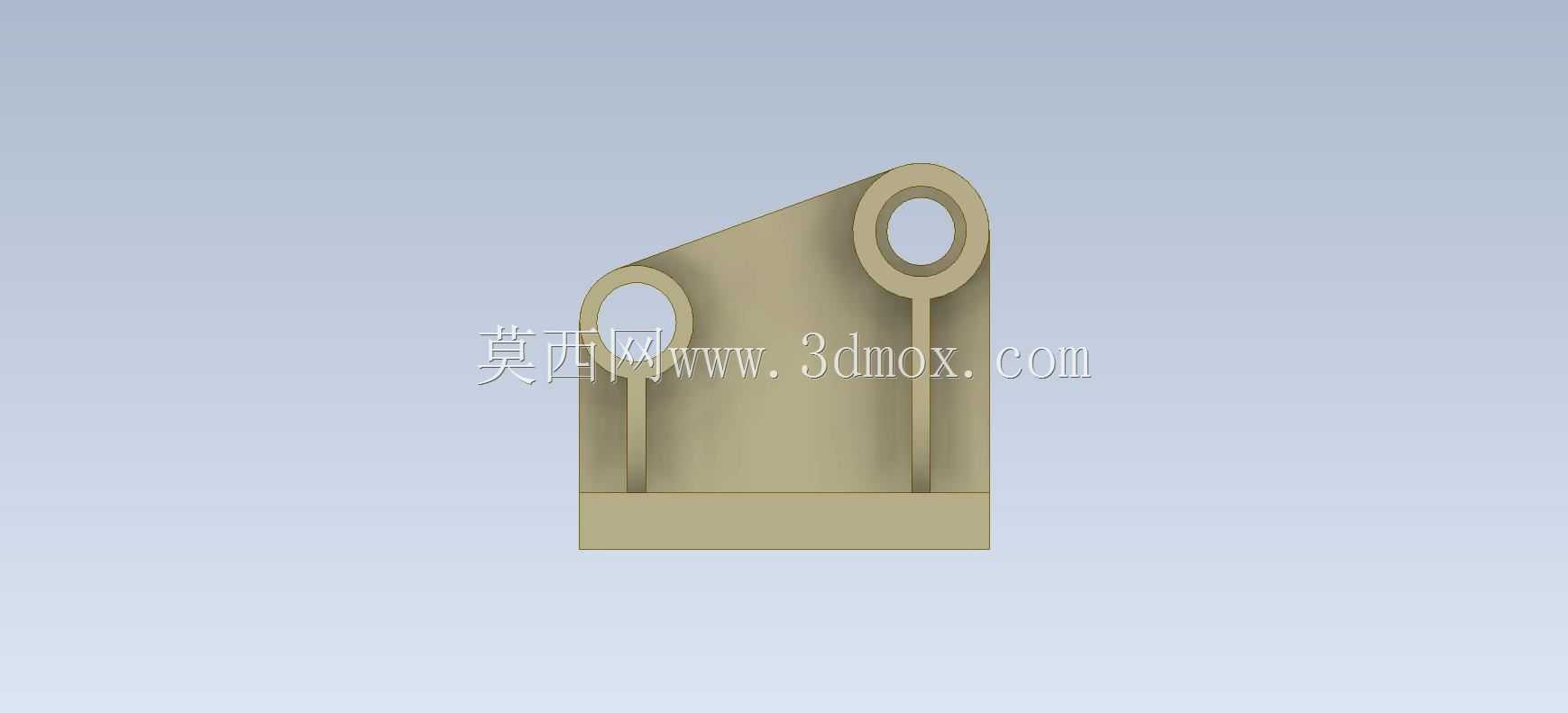

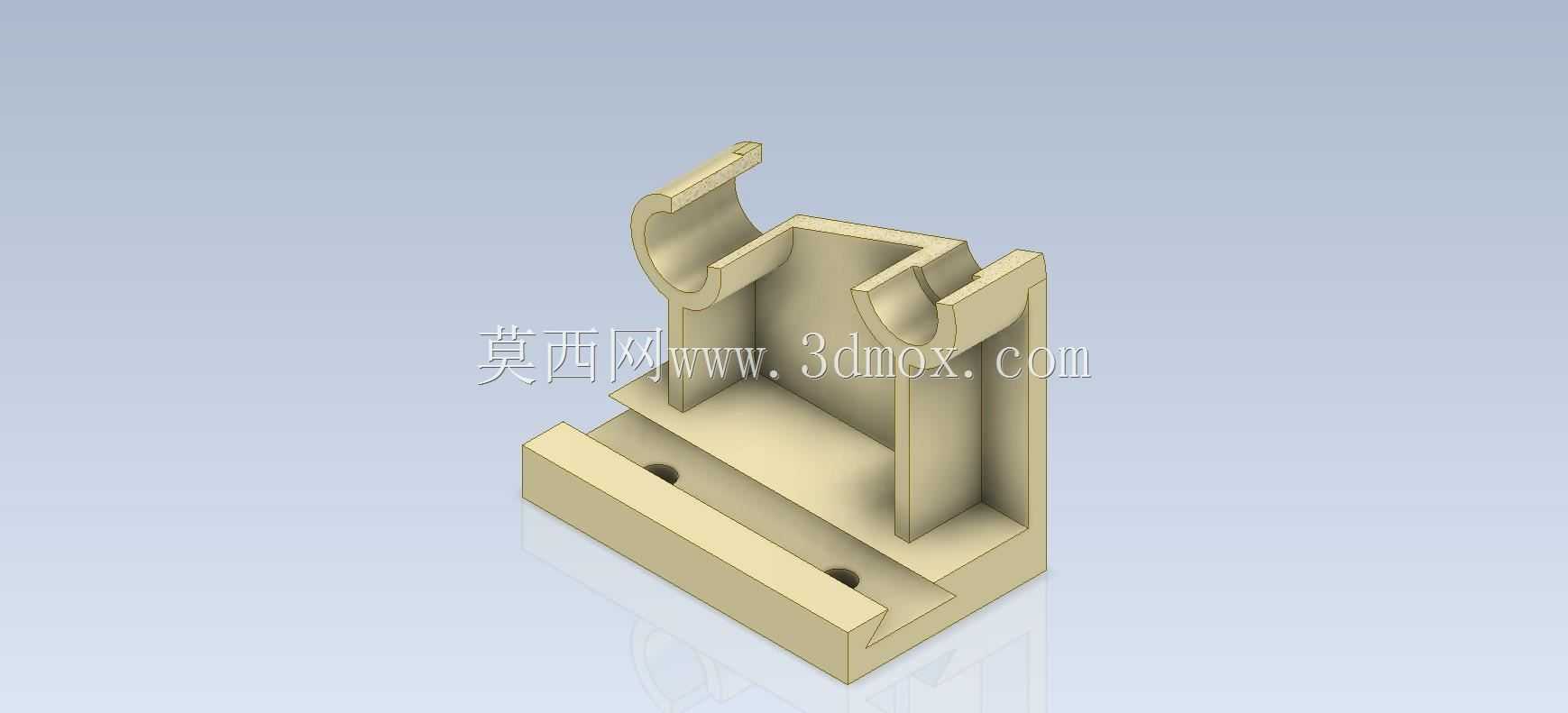

　　两个臂的内孔同轴度公差需要控制在0.02mm以内，才能保证穿入的铰接销轴转动顺畅，不会出现卡滞、偏磨的问题；支撑臂与底部基座之间通过两侧的立筋做加强连接，立筋的厚度根据常规受力工况做了等强度设计，既不会因为壁厚过薄导致支撑臂受侧向力时发生形变，也不会因为壁厚过大造成零件整体重量冗余，在频繁往复滑动的工况下，轻量化的滑座能降低导轨的负载，延长导向部件的使用寿命。设计这类零件的时候，首先要明确滑动行程的边界，底部滑座的长度要比实际需求的最大行程多出10%左右的余量，避免滑动到极限位置时出现脱轨风险；两个支撑臂的内孔尺寸要匹配铰接件的销轴直径，孔的两端做了0.5mm的倒角，既方便销轴装配时的导入，也能去除机加工后的锐边，

　　避免装配时划伤操作人员或者损坏配套的密封件。滑动配合面的粗糙度要求控制在Ra1.6以内，配合间隙根据使用场景的不同做调整，如果是低速轻载的手动调节工位，间隙可以留到0.1-0.2mm，降低加工精度要求节约成本，如果是伺服驱动的高速往复工位，间隙要控制在0.05mm以内，保证滑动过程的平稳性，减少运行时的振动和噪音。在实际应用场景中，这类支座常用来安装小型气动摆臂、检测传感器的安装支架或者工装夹具的翻转机构，底部的滑动结构可以实现工位位置的快速调整，上部的双支撑铰接结构可以让安装的部件实现一定角度的翻转动作，一个零件同时集成了直线调节和铰接转动两个功能，能大幅减少设备上的零件数量，简化装配流程，降低后期维护的难度。

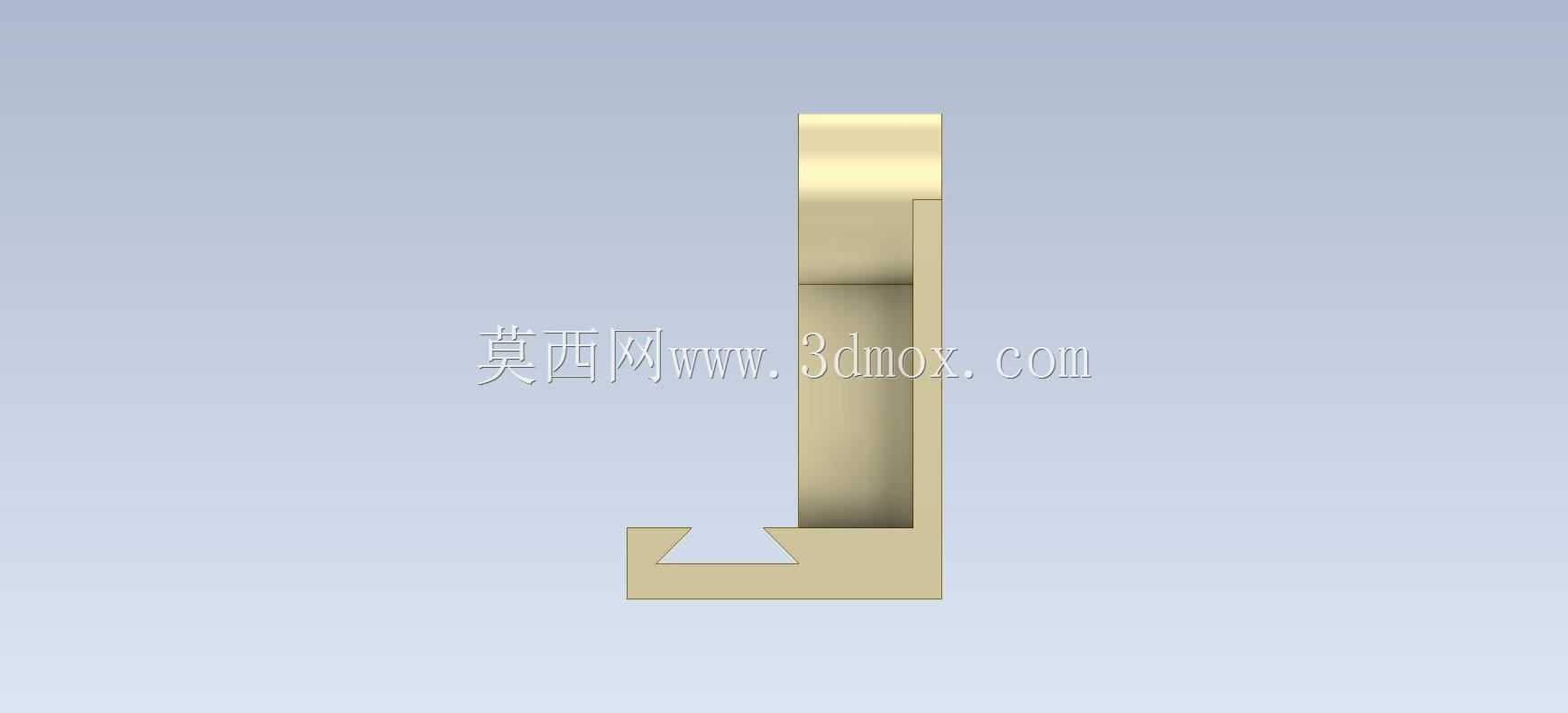

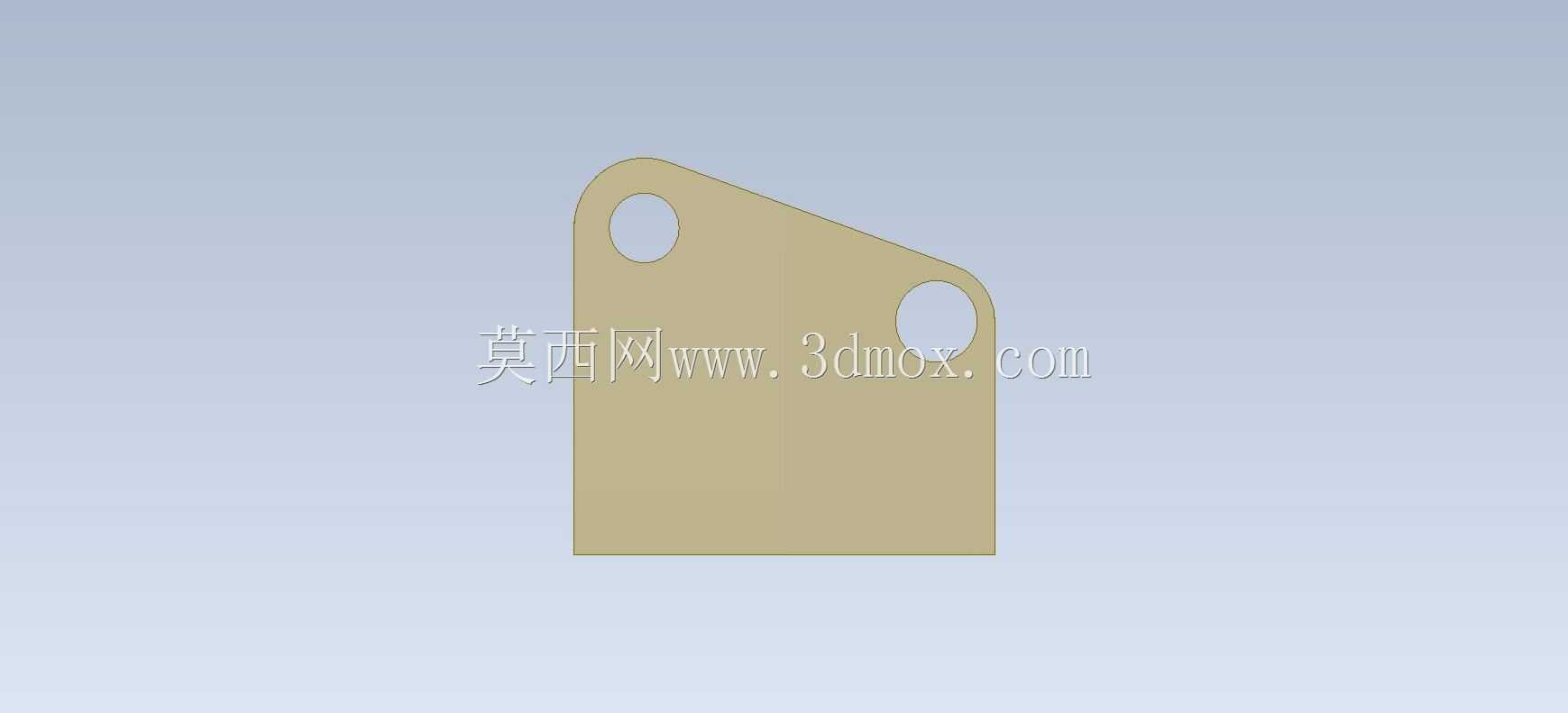

　　做三维建模练习的时候，这类零件能很好地训练拉伸、切除、倒角、筋特征的综合运用，尤其是两个同轴支撑孔的同轴度约束、底部安装孔的位置度约束，还有滑动面与安装面的平行度约束，都是机械结构设计中最基础也最核心的建模要点，建模过程中需要注意特征的创建顺序，优先创建主体基座的轮廓，再添加支撑臂和加强筋结构，最后做孔位和倒角的细节处理，这样建模的逻辑和实际机加工的工序顺序保持一致，后续如果需要调整尺寸参数，也能快速修改特征参数，不会出现特征报错的问题。从受力角度分析，当上部支撑臂承受垂直向下的载荷时，力会通过两侧的立筋传递到底部的滑台基座上，再通过安装螺栓分散到整个安装机架上，立筋的圆弧过渡设计能有效避免应力集中，在承受冲击载荷的时候不会在筋板与基座的连接处出现断裂的问题；滑动方向的受力则直接由导轨的侧向定位面承担，滑座的两个侧面与导轨滑槽的配合面做了等宽设计，保证滑动过程中不会出现侧向窜动。这类零件的材质一般根据使用环境选择，常规车间工况下用6061铝合金做阳极氧化处理就可以满足使用需求，重量轻且耐腐蚀，如果是重载或者有焊接需求的工位，可以选用Q235钢做表面发黑处理，提升零件的结构强度和耐磨性能。
