杠杆式传动连接摇臂零件结构设计

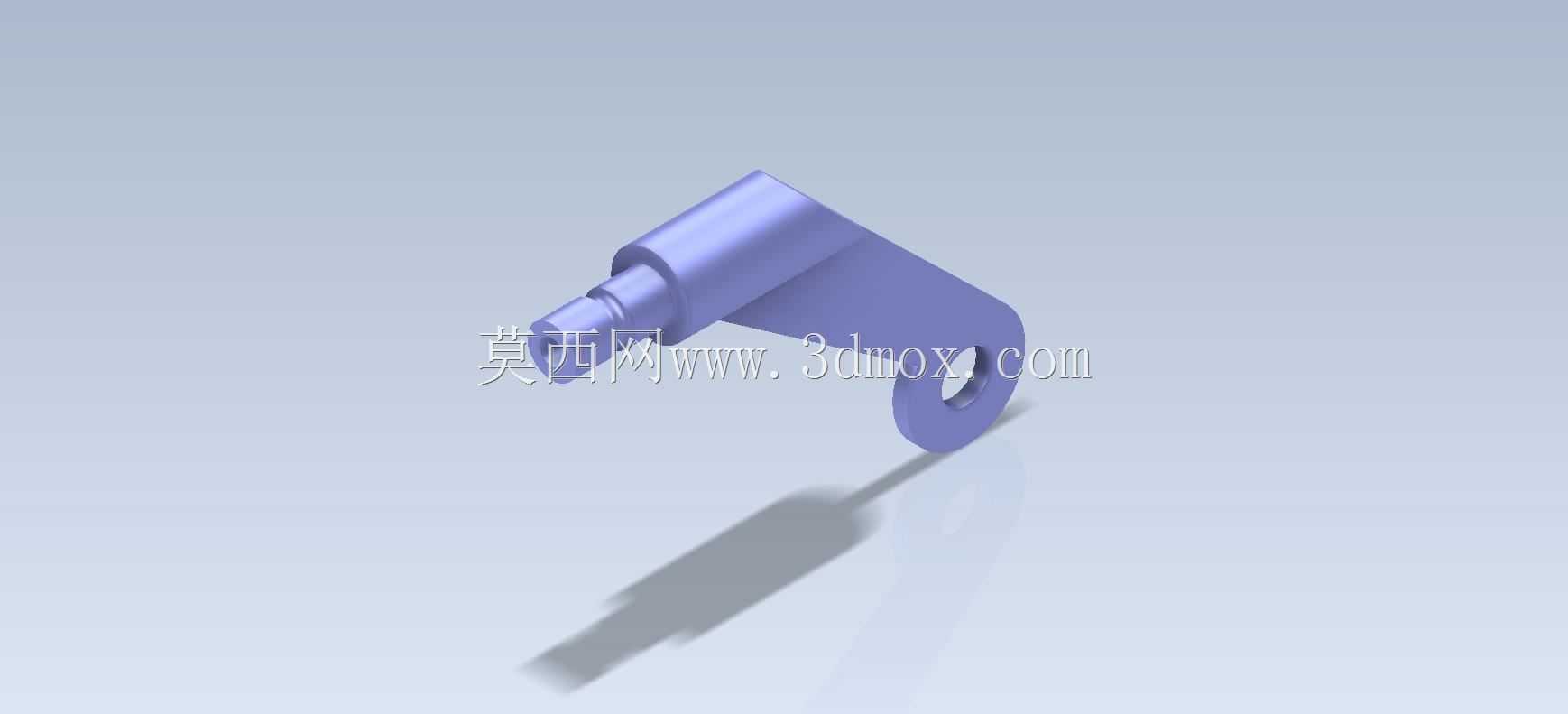

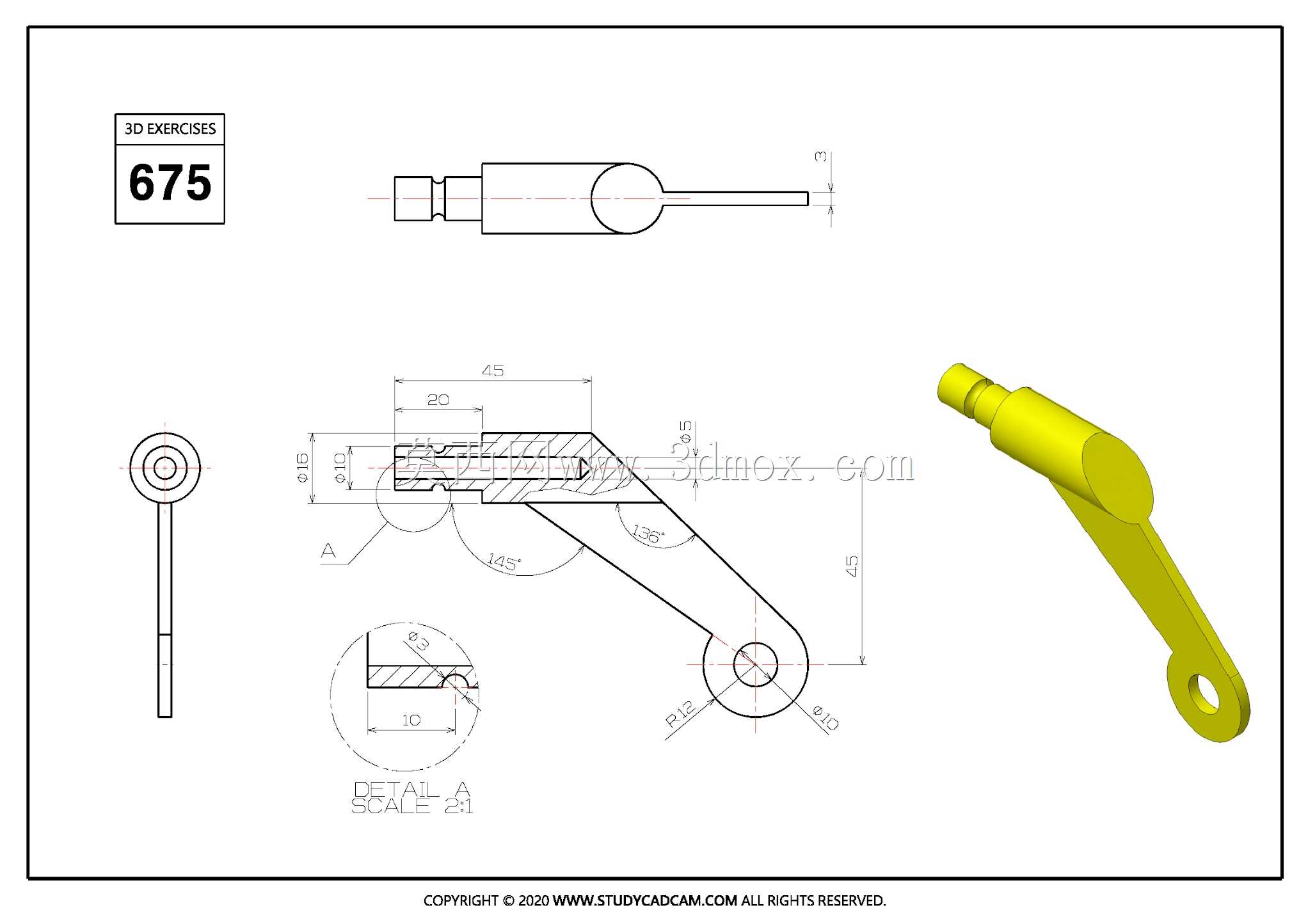

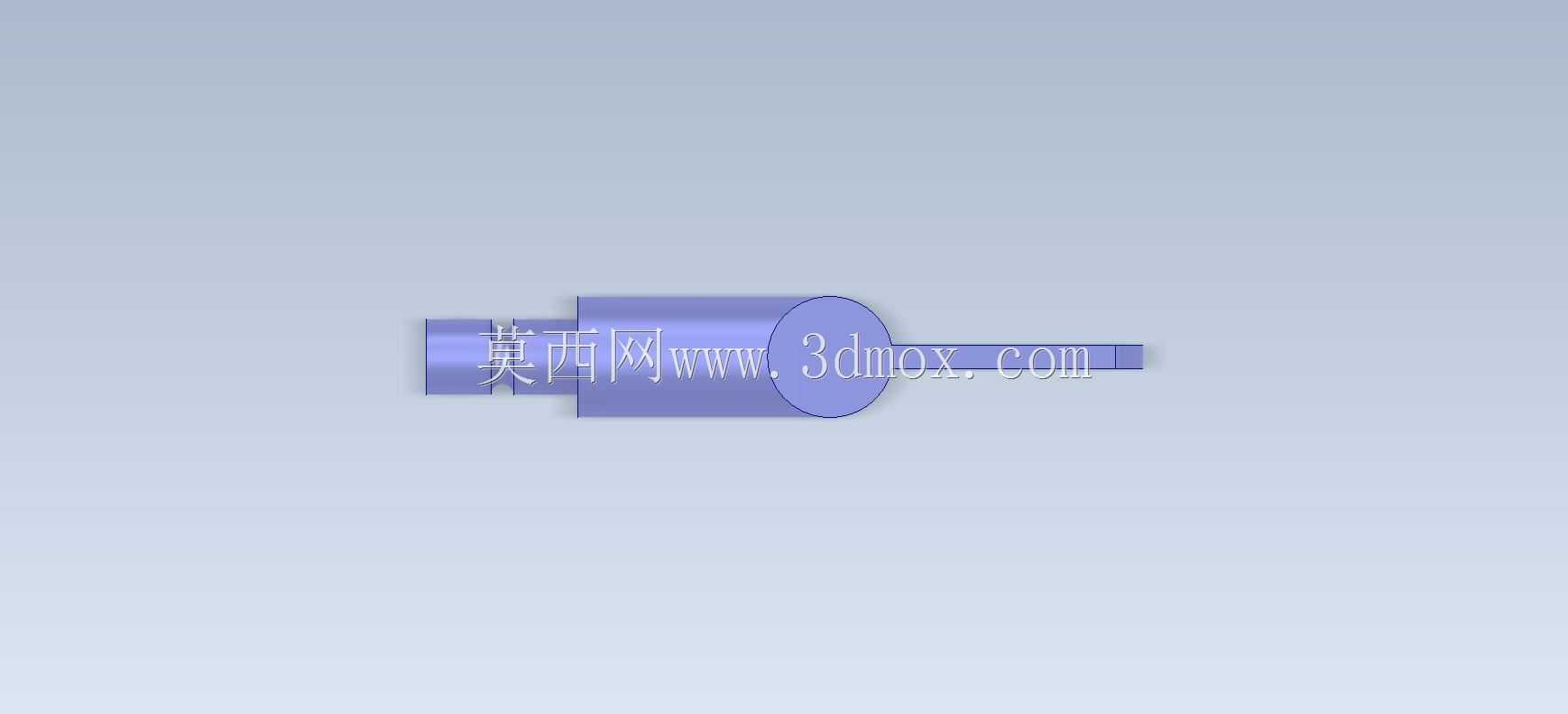

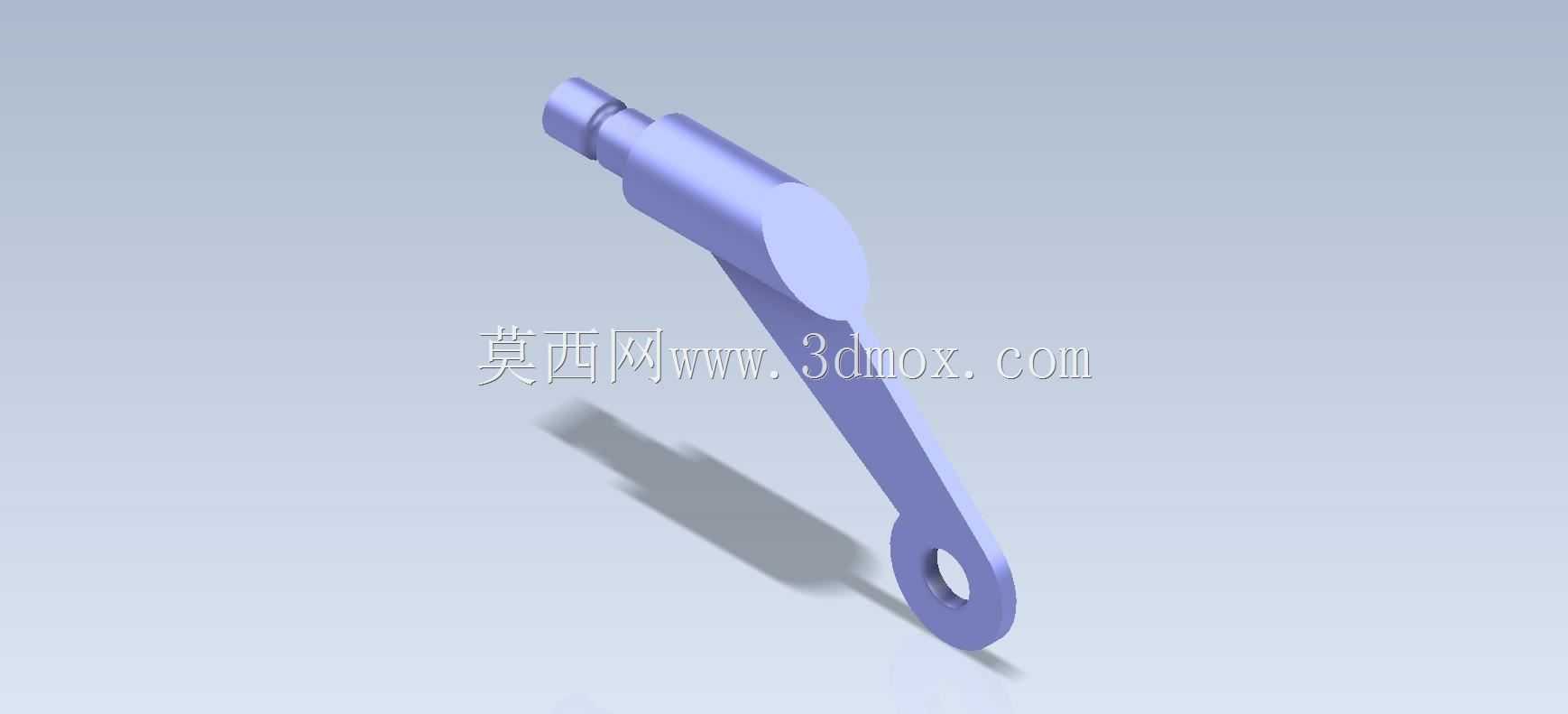

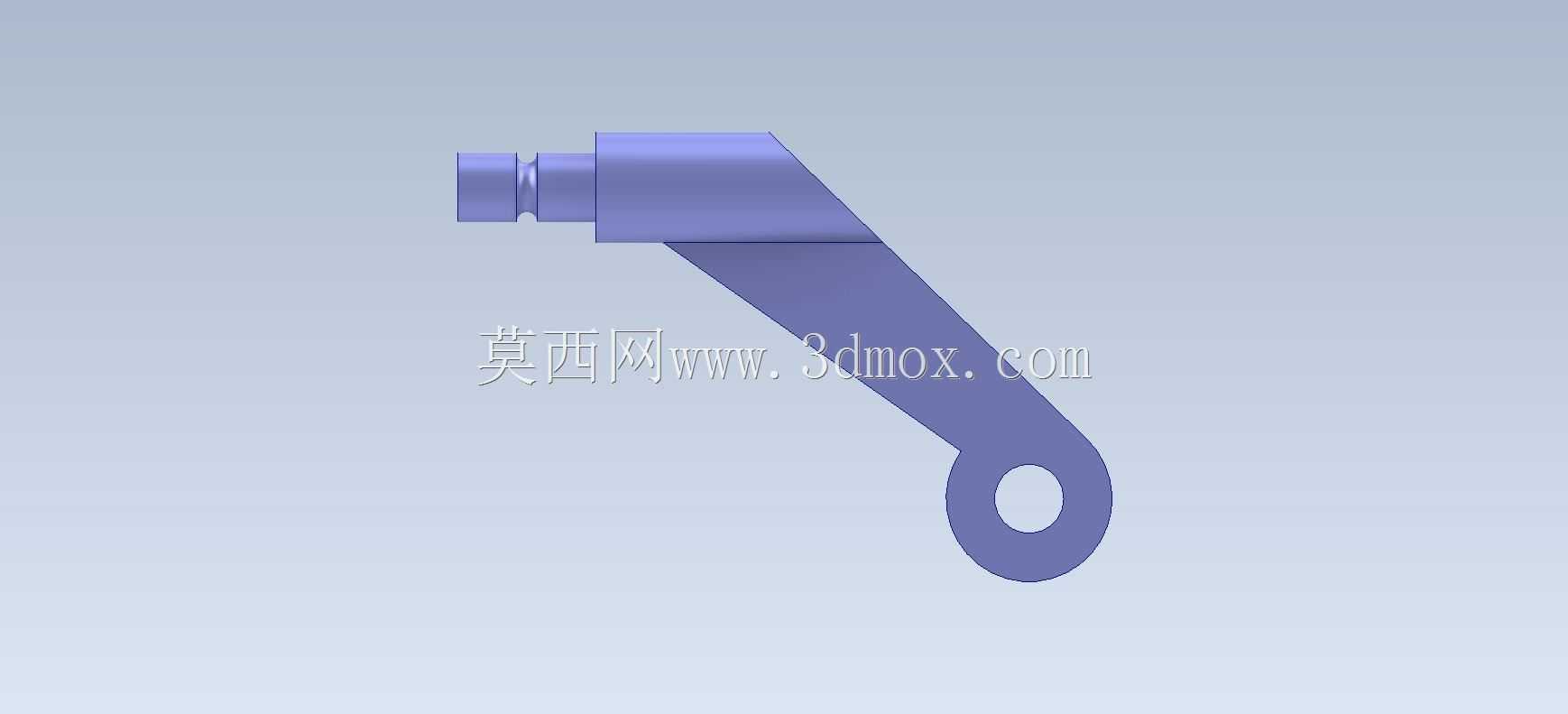

　　这类带端部铰接孔与轴段配合结构的摇臂类零件，在轻工输送设备、小型工装夹具、手动操纵机构里应用十分普遍，核心作用是把输入端的摆动扭矩传递到末端执行构件，实现小行程的角度切换或者力的方向转换，很多手动拨叉机构、简易连杆锁止结构里都能看到同原理的构件。从结构细节来看，零件一端设计了阶梯轴段，最外侧的细轴段是用来套装复位扭簧或者转动衬套的，中间的轴肩做了圆角过渡，避免装配时应力集中刮伤配合件的内孔，轴段末端的卡簧槽是用来做轴向限位的，装配后卡簧贴住衬套端面，能防止摇臂工作时沿轴向窜动，保证摆动轨迹的同轴度。摇臂的杆身做了等厚度的扁钢形态设计，没有多余的减重槽，一方面是这类零件承受的载荷不算大，等截面结构的抗弯强度足够覆盖常规工况的扭矩需求，

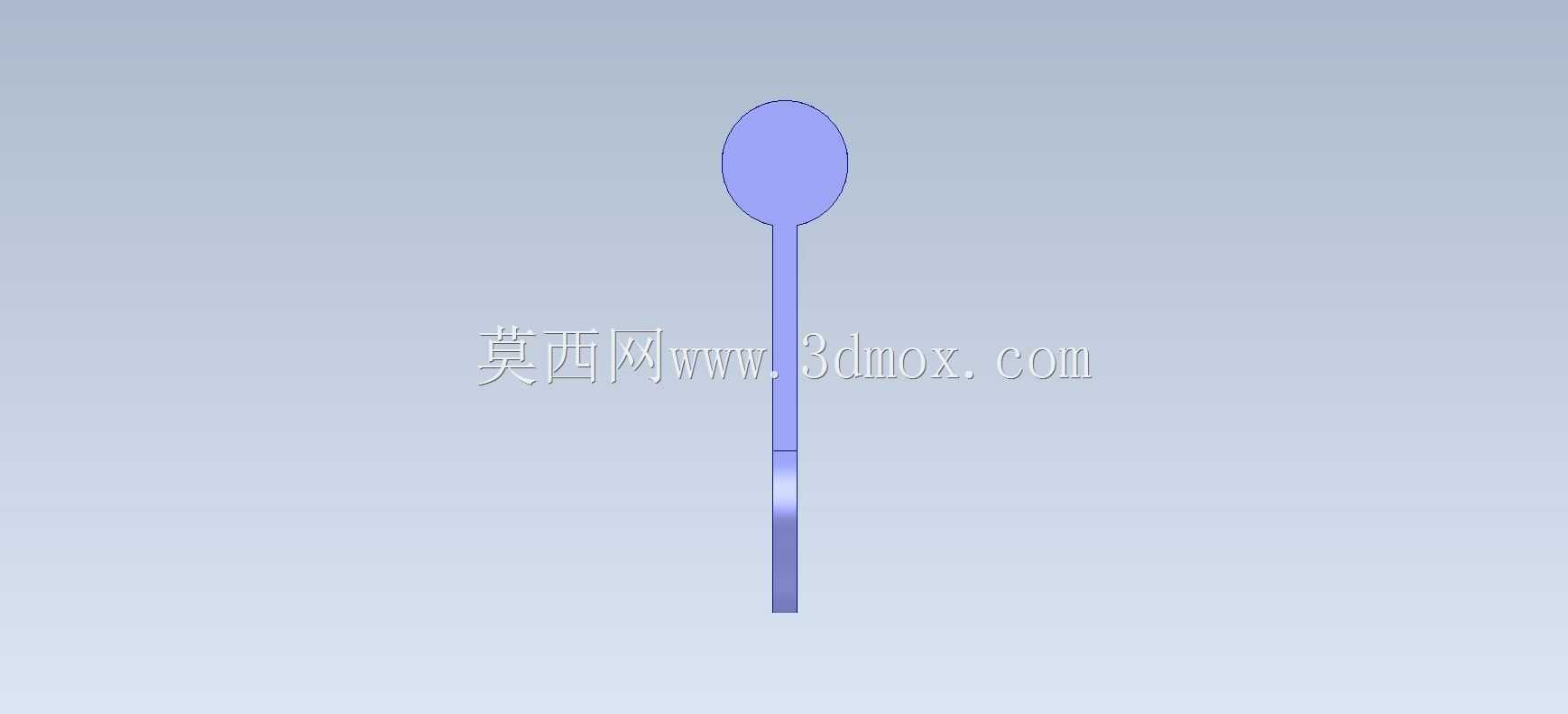

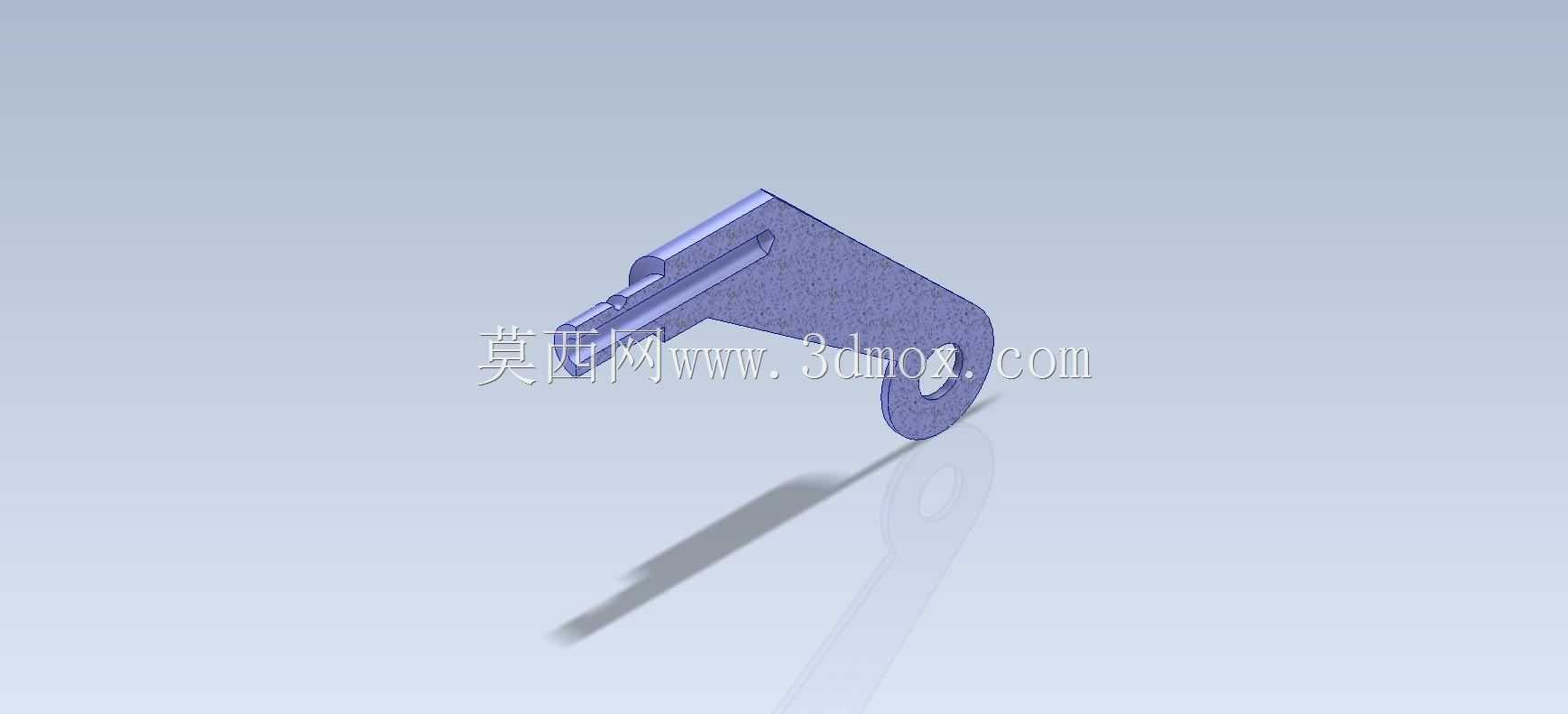

　　另一方面这种平直杆身的加工工艺性更好，铣削外形时不需要复杂的走刀路径，批量生产时能有效降低加工成本。杆身靠近轴段的位置设计了圆形的凸台结构，这个凸台的作用是作为摆动的限位接触面，当摇臂摆动到极限角度时，凸台端面会抵靠在安装基座的限位面上，避免杆身直接和基座摩擦，长期使用后只需要更换凸台处的耐磨垫片就能维持限位精度，不需要整体更换零件。零件另一端的铰接孔做了倒角处理，方便装配时快速穿入连接销轴，孔的内壁粗糙度要求控制在Ra1.6以内，和销轴配合时能减少转动磨损，延长铰接部位的使用寿命。做这类零件的三维建模时，首先要确定两个铰接中心的中心距，这个尺寸是整个连杆机构传动比的核心参数，一旦中心距出现偏差，

　　整个机构的摆动行程就会和设计值出现误差，轻则导致操纵行程不足，重则出现机构卡滞无法到位的问题。建模时先绘制杆身的对称中心线，以两个铰接中心为基准分别绘制端部轴段和铰接孔的截面轮廓，拉伸生成主体结构后，再处理轴肩圆角、卡簧槽、孔口倒角这些细节特征，需要注意卡簧槽的尺寸要匹配对应规格的轴用卡簧，槽宽和槽深都要符合标准件的尺寸公差，不能随意设定。从安装边界来看，这类摇臂的安装空间需要预留足够的摆动避让空间，以两个铰接中心的连线为基准，摆动角度范围内不能有其他构件干涉，轴段配合的基座内孔需要和铰接孔的销轴保持平行，否则摇臂摆动时会出现别劲的情况，长时间运行会加剧铰接孔和轴段的磨损。实际工况下，这类摇臂通常承受的是间歇性的冲击载荷，

　　所以材料一般选用45号钢，表面做发黑处理提升防锈能力，铰接孔部位如果是高频使用的场景，可以增加铜衬套过盈压入孔内，更换衬套就能修复磨损间隙，维护成本更低。设计时还要考虑杠杆的力臂比例，输入端到摆动中心的距离和输出端到摆动中心的距离比值，要匹配操作力和输出扭矩的需求，比如手动操纵的场景下，力臂比设置在3:1左右，就能用较小的操作力获得足够的输出扭矩，操作手感更轻便。另外，杆身的厚度要根据承受的最大扭矩来核算，避免满载时杆身出现弯曲变形，核算时要取1.5倍的安全系数，覆盖偶尔出现的过载操作场景。这类零件虽然结构不算复杂，但作为传动链路里的执行构件，尺寸精度和形位公差会直接影响整个机构的运行顺畅度，比如轴段的同轴度、铰接孔和轴段的平行度，都是加工时需要重点控制的形位公差项，建模时就要把这些公差要求在工程图里明确标注，避免加工出来的零件装配后出现运行卡滞、异响等问题。
