带安装孔的环形连接支撑结构件

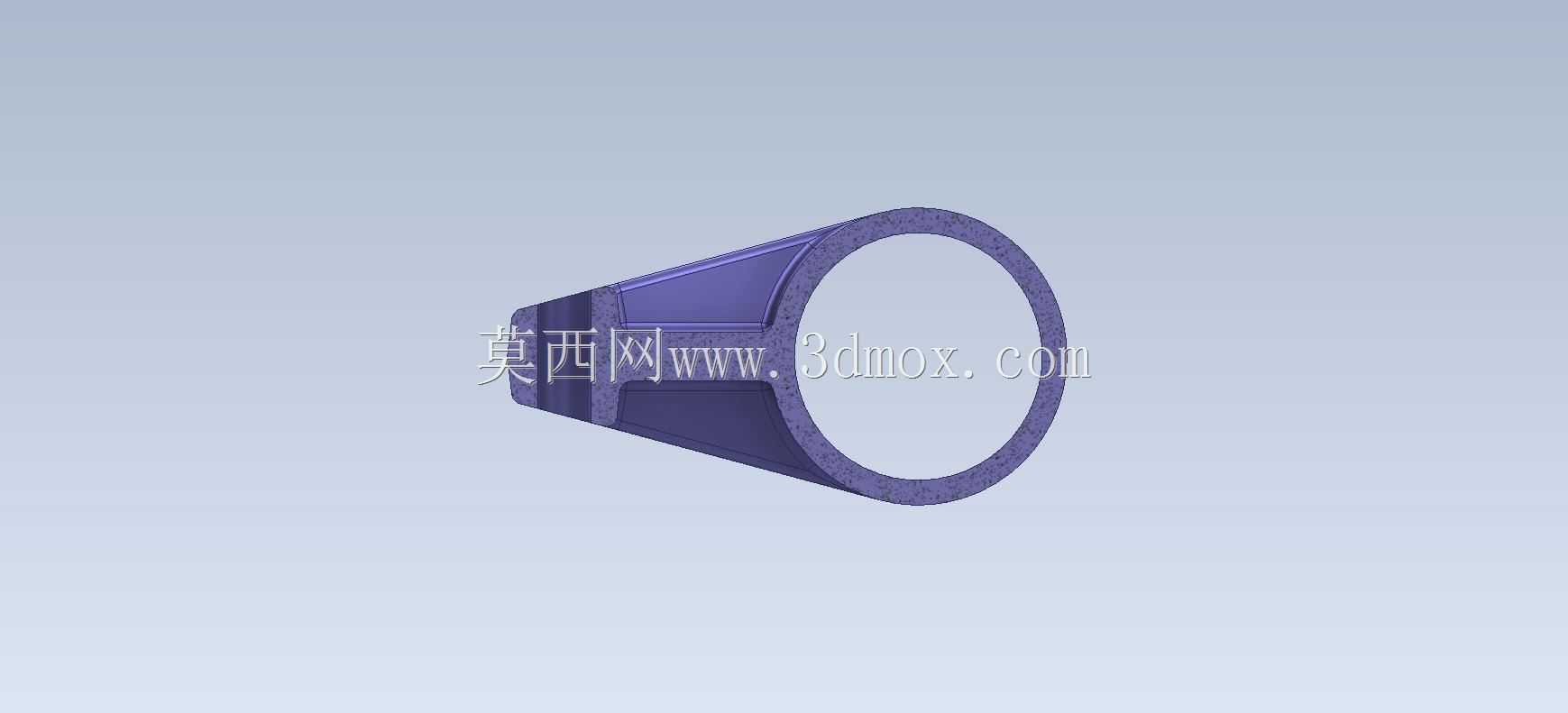

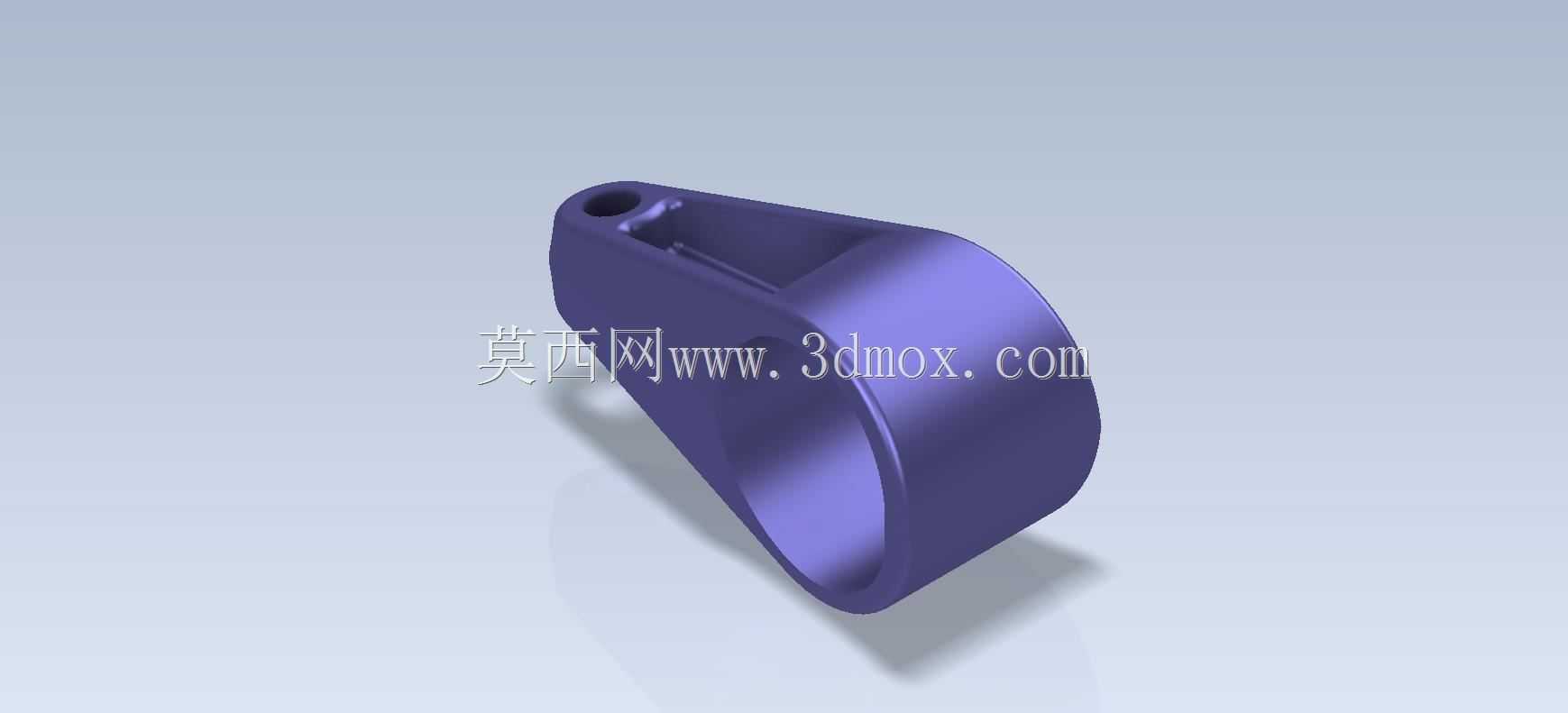

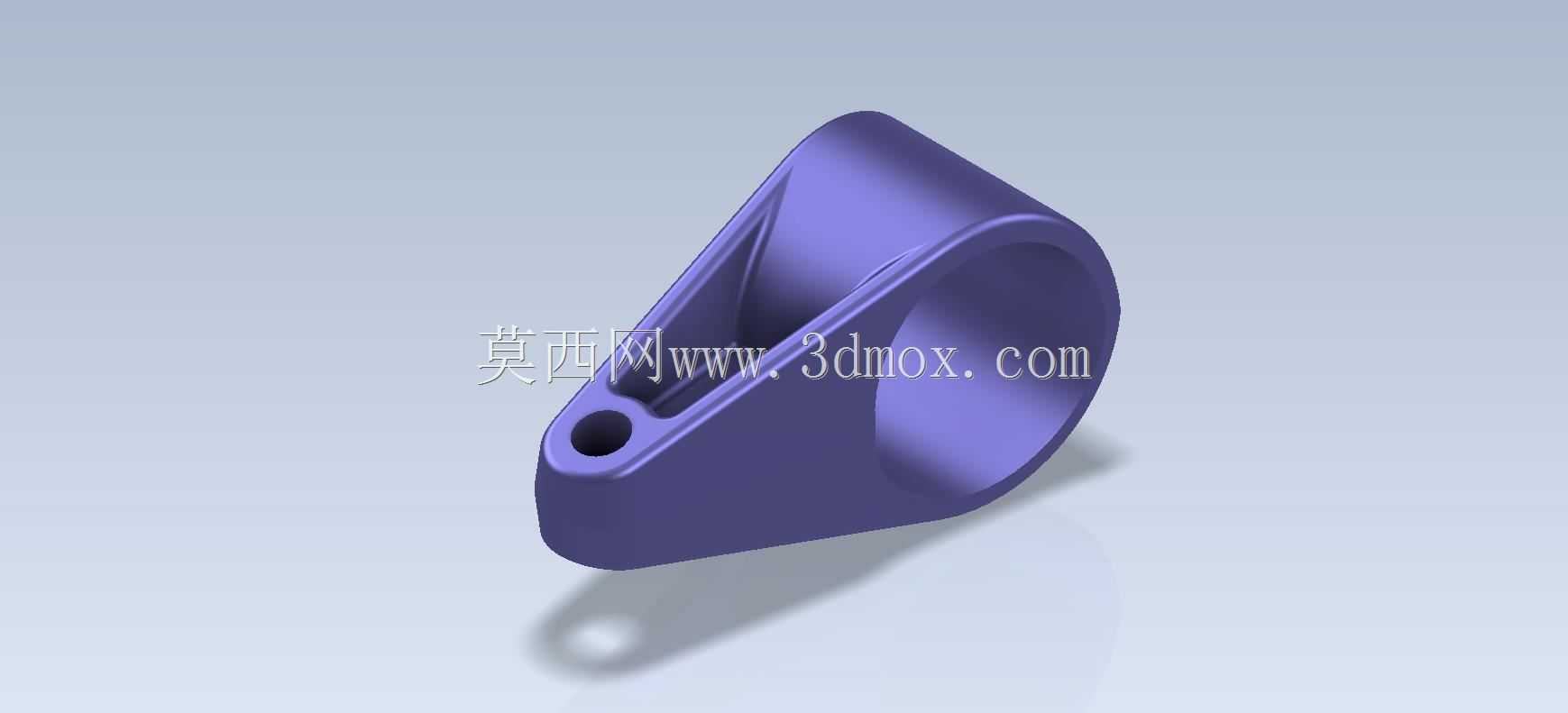

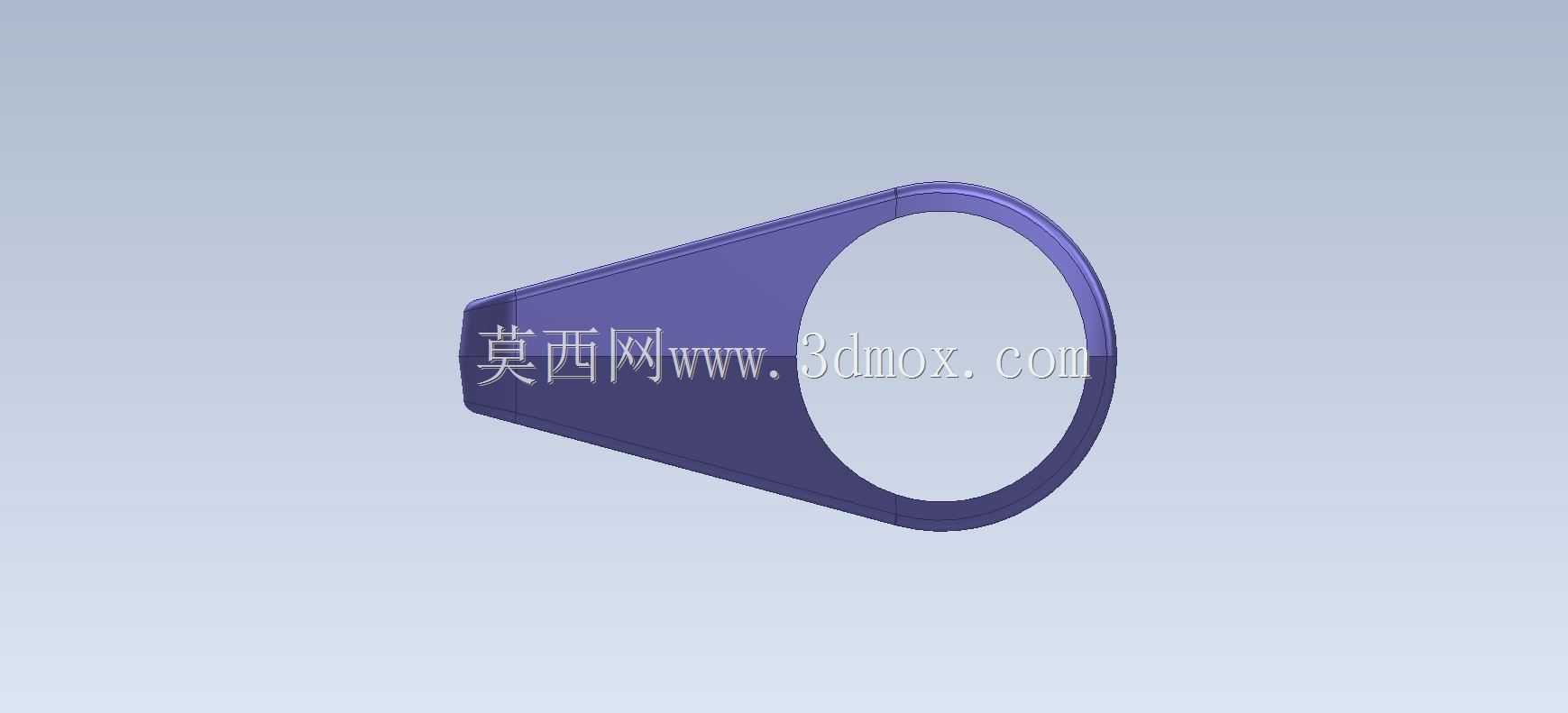

　　这类带单侧延伸臂的环形支撑件，在轻工输送线、小型自动化工装的张紧机构里十分常见，日常做结构设计时经常会碰到类似的安装限位需求。环形主体的内孔是核心配合面，主要用来穿装光轴或者铰接销轴，工作时内孔会承受径向的支撑载荷，同时延伸臂上的小孔是安装定位孔，用来穿装螺栓将整个零件固定在设备机架或者安装板上，实现整个铰接点位的位置固定。

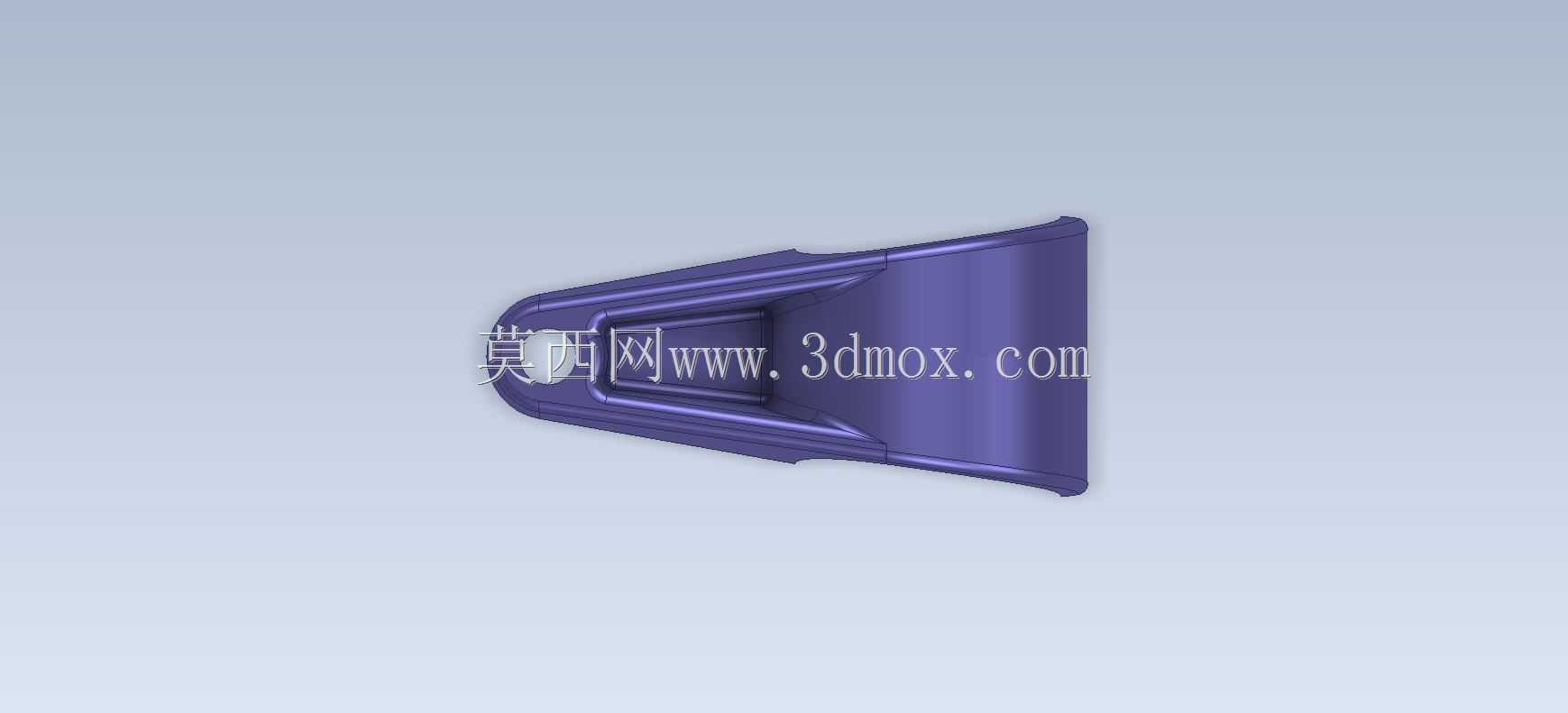

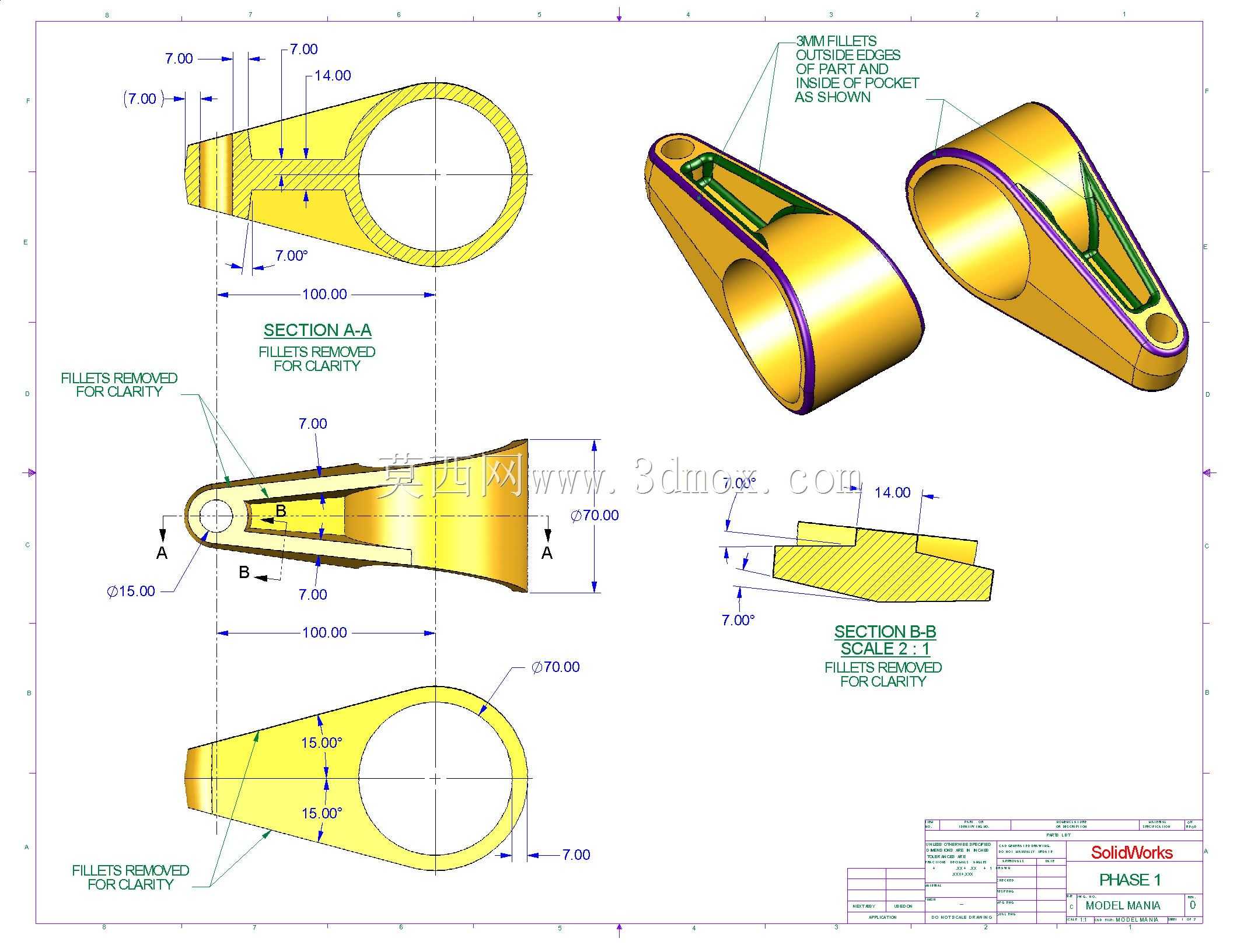

　　从结构设计逻辑来看，环形部分和延伸臂之间做了三角形的加强筋过渡，这个设计是整个零件的受力核心，因为实际工作中，环形部分承受的径向载荷会通过筋板传递到延伸臂的安装点位，如果没有这个加强结构，臂和环的连接位置很容易在交变载荷下出现应力集中，长期运行会产生疲劳裂纹，甚至直接断裂。建模的时候要注意筋板的厚度要和主体壁厚保持匹配，不能出现壁厚突变，不然注塑或者铸造生产的时候容易产生缩孔缺陷，要是采用机加工工艺的话，壁厚不均也会导致加工后应力变形，影响内孔的圆度精度。

　　实际选型应用的时候，首先要确认环形内孔的配合公差，如果是和转动销轴配合，内孔一般选H7或者H8的间隙配合，表面粗糙度要控制在Ra1.6以下，减少转动时的磨损；如果是和固定轴过盈配合，那公差要选H7/p6之类的过渡或者过盈配合，装配的时候要注意压装力不能超过零件的强度极限。延伸臂上的安装孔位置是关键的安装边界，孔中心到环形内孔中心的中心距尺寸公差要严格控制，一般要控制在±0.05mm以内，不然安装之后整个铰接点位的位置会出现偏移，导致联动机构出现卡滞或者运动轨迹偏差。

　　零件的外形轮廓没有尖锐的棱角，所有外角都做了R2左右的圆角过渡，一方面是为了减少应力集中，另一方面也能避免安装调试的时候划伤操作人员，符合机械设计的安全规范。环形主体的端面要保证和内孔轴线的垂直度，不然安装之后销轴会出现偏斜，导致转动的时候摩擦力增大，甚至出现别劲的情况。延伸臂的安装面要做平面度要求，一般平面度控制在0.03mm以内，保证和安装基面贴合紧密，不会出现安装后翘曲的情况，避免螺栓拧紧之后零件产生附加内应力。

　　在不同的应用场景下，这个零件的材质选择也有区别，如果是用在普通的低速轻载工装里，用尼龙或者POM注塑就可以满足需求，自重轻而且有自润滑效果，不需要额外加油维护；如果是用在载荷稍大的输送线张紧轮支架位置，一般选用6061铝合金机加工，重量比钢材轻，而且强度足够，表面做阳极氧化处理之后耐磨性能也不错；如果是用在重载的工程机械铰接点位，那就需要选用45号钢或者铸钢制作，表面做发黑或者镀锌处理，内孔位置还可以镶嵌铜套来提升耐磨性能，延长使用寿命。

　　建模过程中要注意几个容易出错的细节，首先是加强筋和环形外壁、延伸臂表面的相交位置要做圆角过渡，不能直接直角相接，不然不仅应力集中，加工的时候刀具也很难走到直角位置，会残留刀痕影响零件强度。其次是安装孔的孔口要做倒角处理，方便螺栓穿入，也能避免孔口的毛刺割伤安装人员。环形内孔的两端也要做倒角，方便销轴或者轴类零件装配导入，不会刮伤轴的配合表面。另外整个零件的拔模角度如果是注塑或者铸造生产的话，要根据材质设置合理的拔模斜度，一般1度到1.5度就可以，保证脱模的时候不会拉伤零件表面。

　　实际装配的时候，这个零件的安装顺序一般是先把环形部分和销轴或者轴件装配到位，确认转动或者配合顺畅之后，再通过延伸臂上的安装孔把整个组件固定到机架上，固定的时候螺栓要加弹垫防松，避免设备运行过程中螺栓松动导致零件移位。日常维护的时候要定期检查内孔的磨损情况，如果内孔和轴的配合间隙超过设计允许值，就要及时更换零件，不然会导致整个机构的运行精度下降，甚至出现碰撞故障。
