立式带安装座支撑铰接支座结构练习件

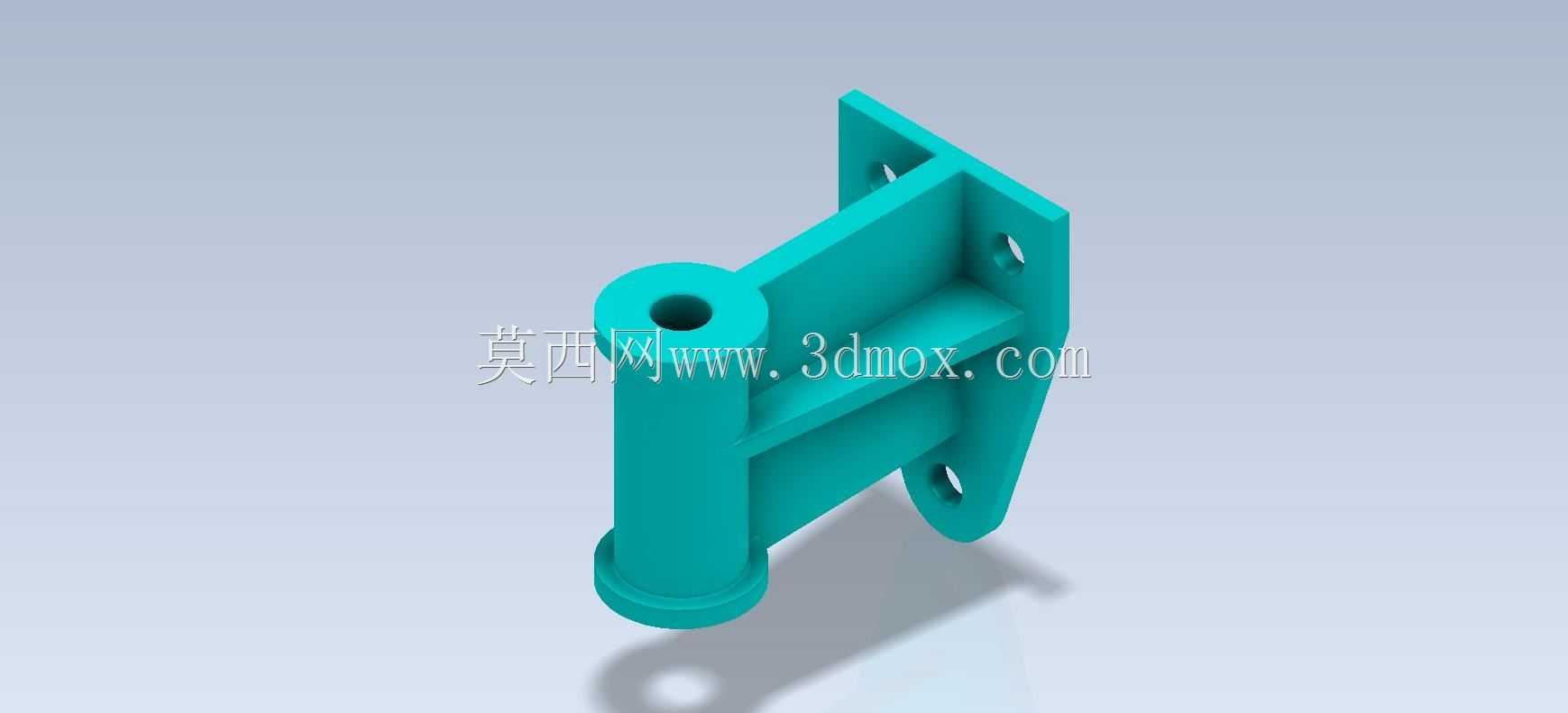

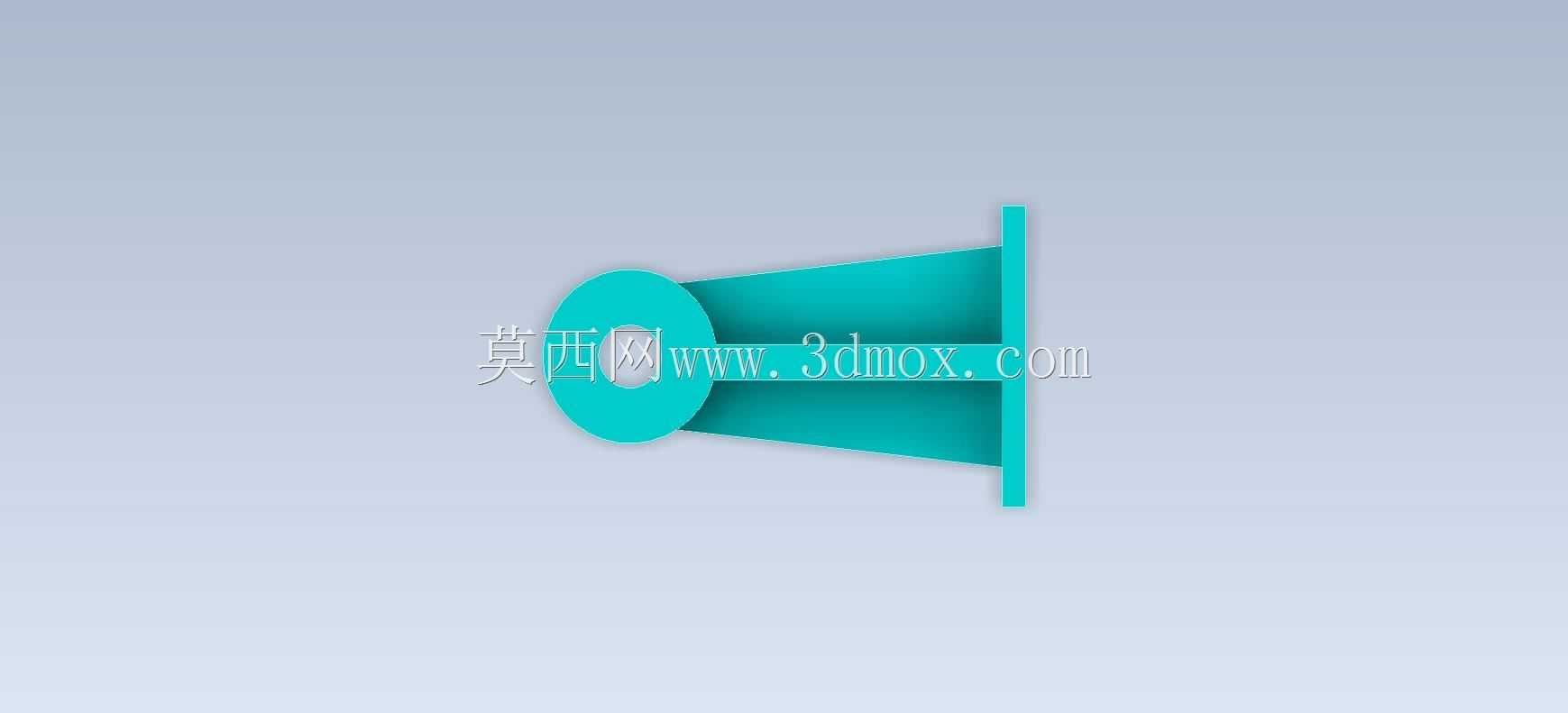

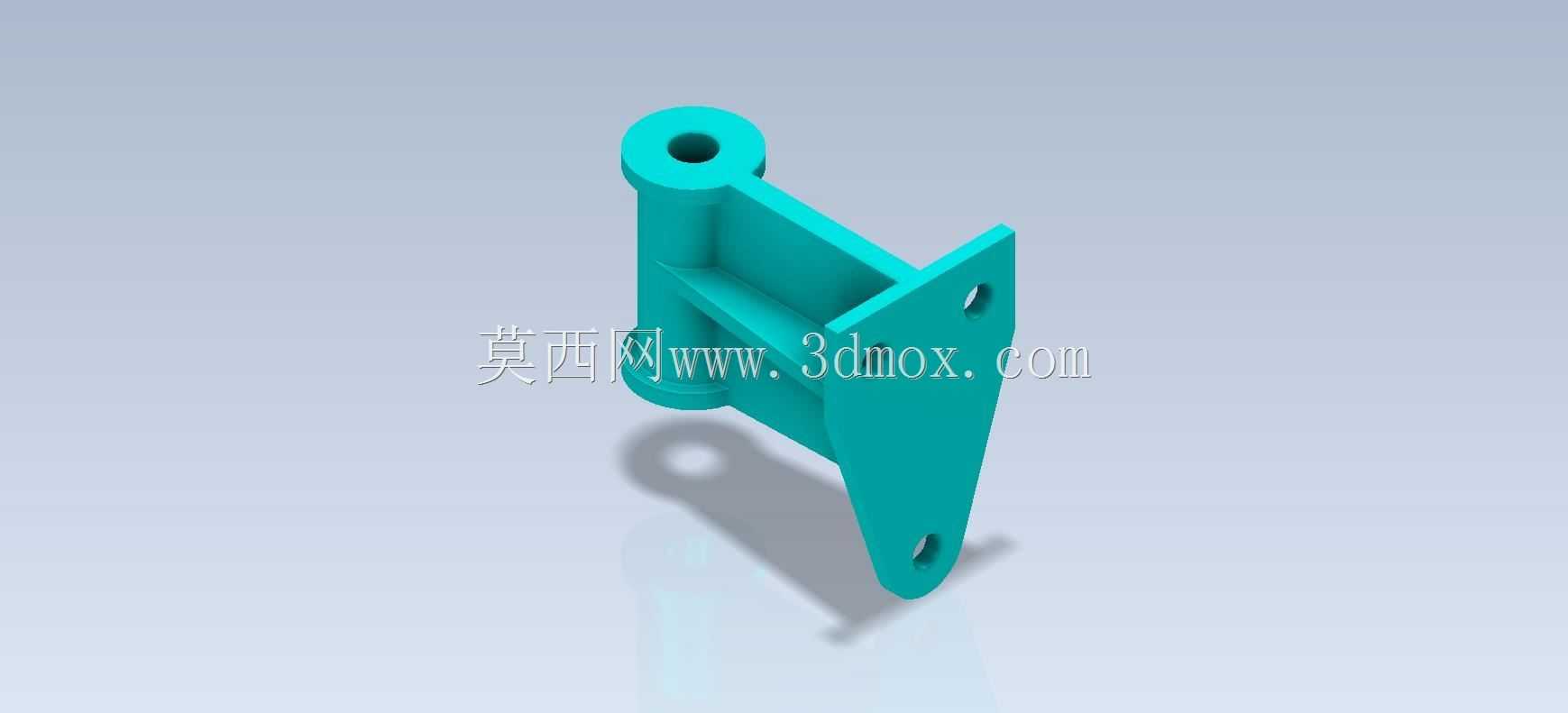

　　这类带侧装法兰的立式筒状支撑件，在轻工输送线、小型工装夹具台架、非标自动化检测工位的导向机构里十分常见，核心作用是为穿装在筒体内的导向轴、铰接销轴提供稳定的安装基准，同时通过侧部的法兰板完成与设备主框架的刚性连接，避免支撑结构在受径向载荷时出现偏转或窜动。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体立式筒体的内孔为光孔设计，孔口两端做了小尺寸倒角，既可以去除加工毛刺，也能在销轴穿装时起到导向作用，避免硬怼刮伤销轴表面镀层；筒体下端做了加厚的环形凸台，这个结构不是多余设计，一方面是增加筒体根部的抗弯截面模量，当销轴承受侧向载荷时，根部是应力集中最明显的位置，加厚凸台能有效降低应力峰值，

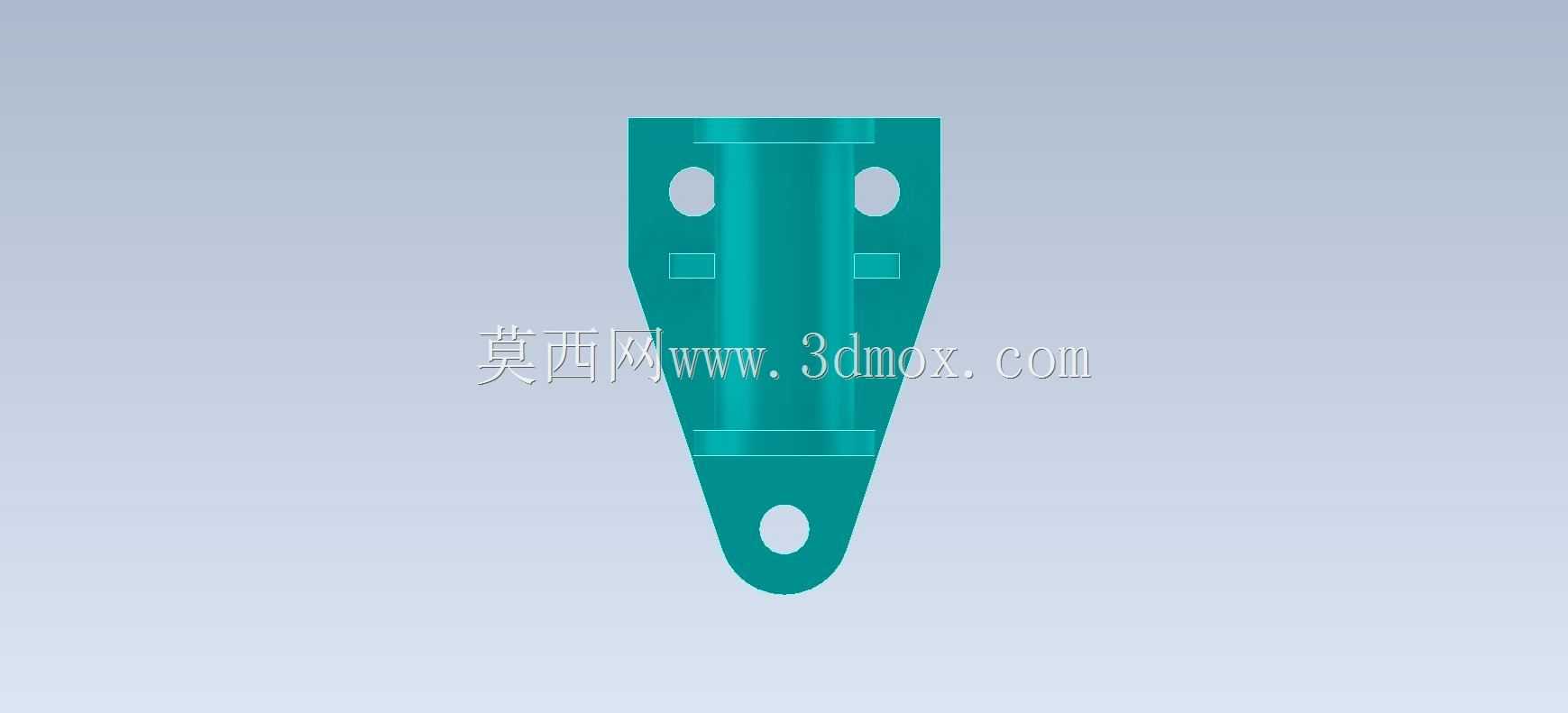

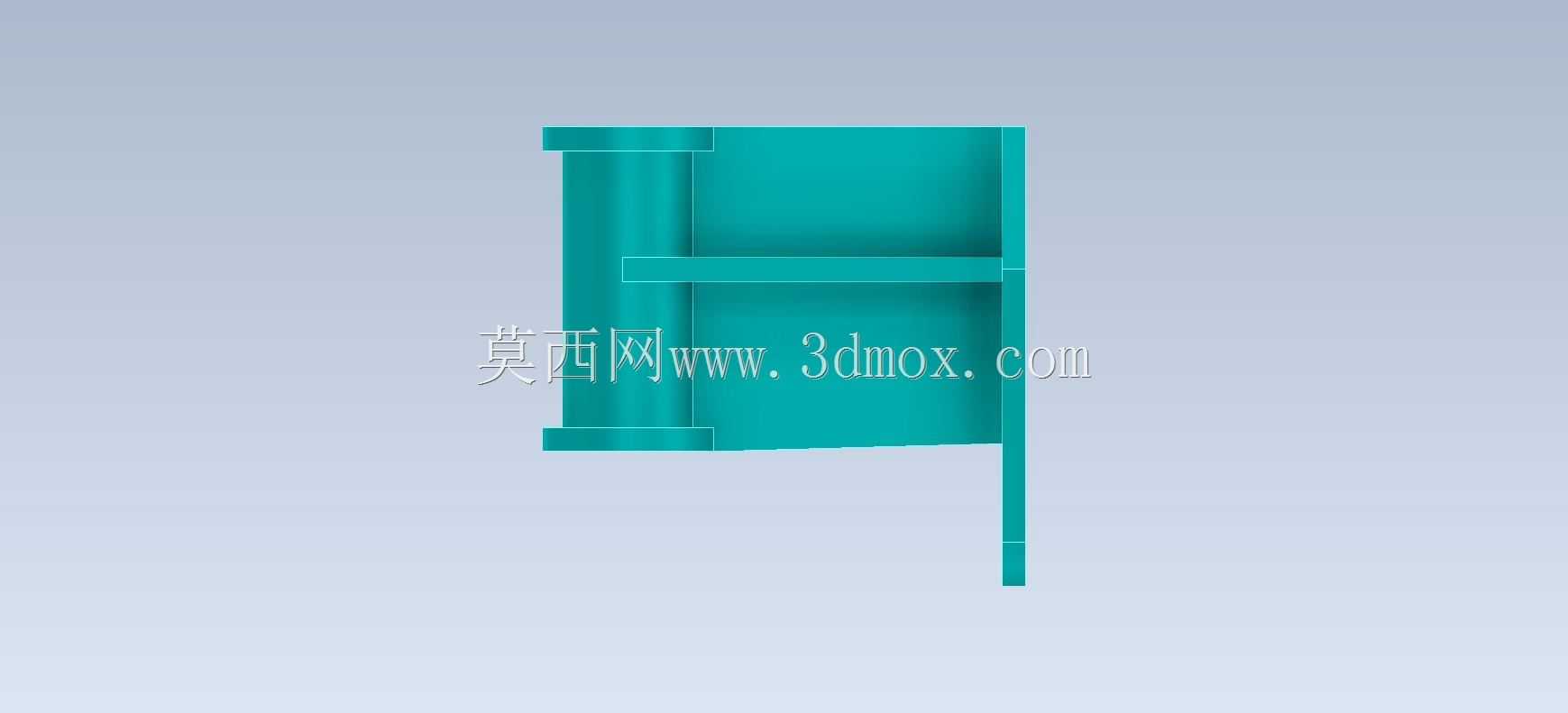

　　避免长期交变载荷下出现根部断裂，另一方面凸台端面可以作为轴向定位面，和配套的轴用挡圈或者轴肩配合，限制销轴的轴向窜动行程。侧部的安装法兰板和筒体之间设置了两道三角形加强筋，筋板的厚度取筒体壁厚的1.2倍，这个比例是经过力学核算的，既不会因为筋板过薄导致加强效果不足，也不会因为筋板过厚造成铸造时出现缩孔缺陷，同时筋板的边缘做了R3的圆角过渡，避免应力集中在筋板与筒体、法兰板的连接位置。法兰板上开了四个对称分布的安装通孔，孔位的中心距严格匹配常用工业铝型材的安装孔距，也适配普通碳钢方管框架的预装孔位，安装时可以直接穿装内六角螺栓完成固定，不需要额外做打孔适配。从安装边界尺寸来看，整个零件的总高度控制在120mm以内，

　　法兰板的外轮廓尺寸为80mm×60mm，筒体的外径为32mm，内孔直径为20mm，这个尺寸规格属于小型支撑件的常用尺寸段，适配直径20mm的标准导向轴或者铰接销轴，安装时法兰板与设备框架贴合面需要保证平面度不超过0.1mm，否则螺栓锁紧后会导致筒体内孔出现偏斜，进而造成销轴卡滞、磨损加快的问题。在实际建模练习过程中，这类零件重点考察的是特征建模的逻辑顺序，一般先绘制法兰板的草图拉伸成型，再绘制筒体的旋转特征，之后添加加强筋特征，最后处理安装孔、倒角、圆角这些细节特征，建模时需要注意各个特征之间的几何约束关系，比如筒体的轴线要和法兰板的安装面保持垂直，垂直度公差要控制在0.05mm以内，加强筋的两侧面要分别和筒体外壁、

　　法兰板侧面完全贴合，不能出现缝隙或者重叠的几何错误。在实际工况应用中，这类支撑件如果用于导向机构，一般会在筒体内孔加装铜套或者直线轴承，降低销轴运动时的摩擦阻力，这时候内孔的尺寸公差需要取H7级，满足轴承或者铜套的压装要求；如果用于固定铰接的场景，内孔和销轴之间采用间隙配合，公差取H8级即可，保证铰接转动时不会出现卡滞。另外法兰板上的安装孔采用沉孔设计，沉孔深度刚好容纳内六角螺栓的头部，保证螺栓锁紧后头部不会突出法兰板表面，避免和其他相邻零部件发生干涉。很多新手在做这类零件建模练习时，容易忽略加强筋的拔模角度，实际生产中如果采用铸造工艺，筋板需要设置1:20的拔模斜度，方便脱模，不过作为基础练习件，也可以先做无拔模的纯结构建模，重点掌握各个特征之间的装配关系和尺寸配合逻辑，为后续做复杂设备的结构设计打下基础。这类零件虽然结构简单，但是涵盖了机械结构设计里最基础的支撑、连接、加强、定位这些核心设计要素，很多复杂的大型设备支架、铰接座都是在这类基础结构上演变而来的，掌握这类零件的设计思路和建模方法，能快速建立起机械结构设计的基本逻辑，理解每个结构特征对应的实际功能，而不是单纯为了建模而堆砌特征。
