带螺旋槽的圆柱筒类机械练习构件

　　在日常机械结构设计的练习场景中，这类带螺旋导向槽的筒状构件是非常典型的三维建模训练载体，同时也对应着实际工业场景里不少轴套类、导向类零件的结构逻辑。从实际应用来看，这类带螺旋槽的筒体结构常出现在进给导向机构、流体导流部件、线缆收纳导向组件中，比如小型自动化设备里的直线转旋转运动转换导向套、部分气动工具的导流内筒、甚至是部分精密仪器里的走线防护筒体，都能看到类似的结构影子。

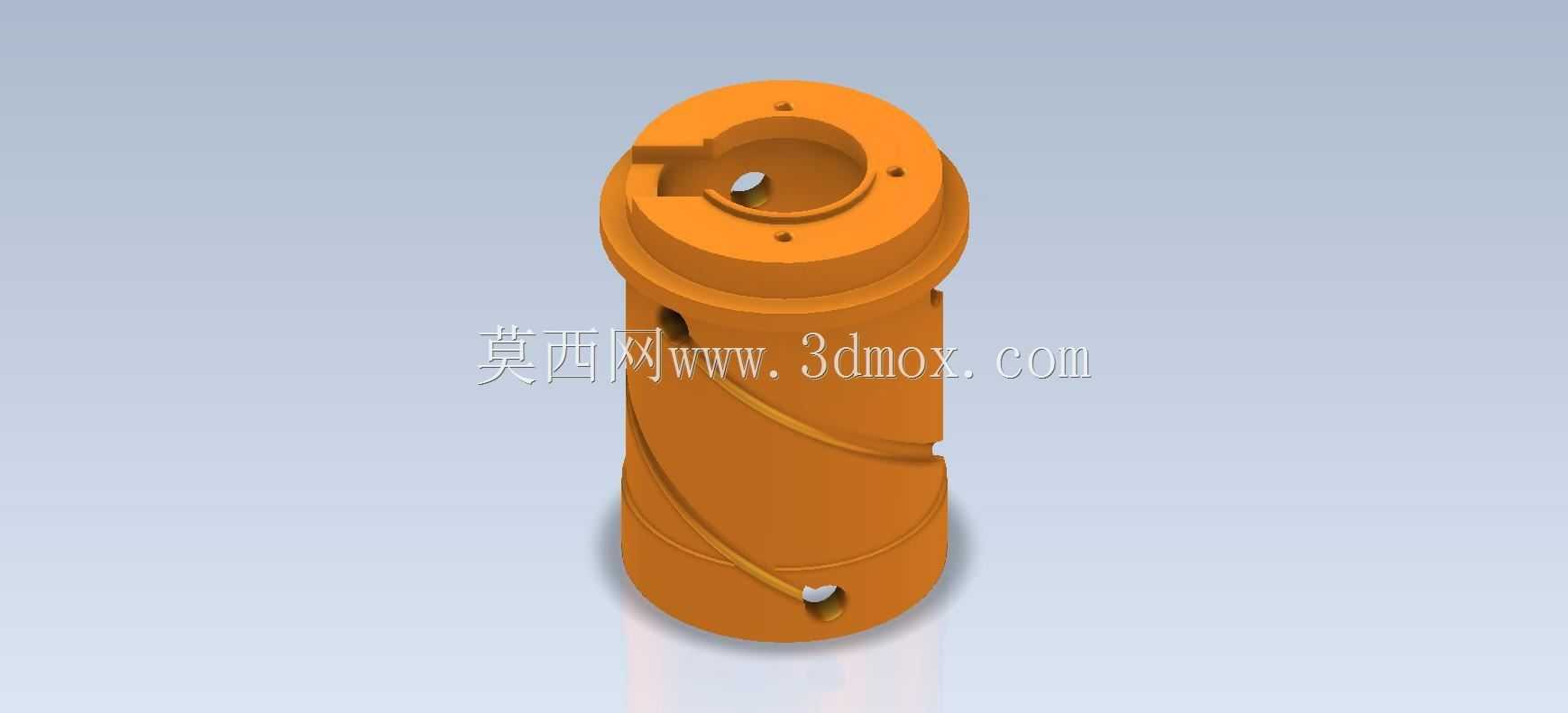

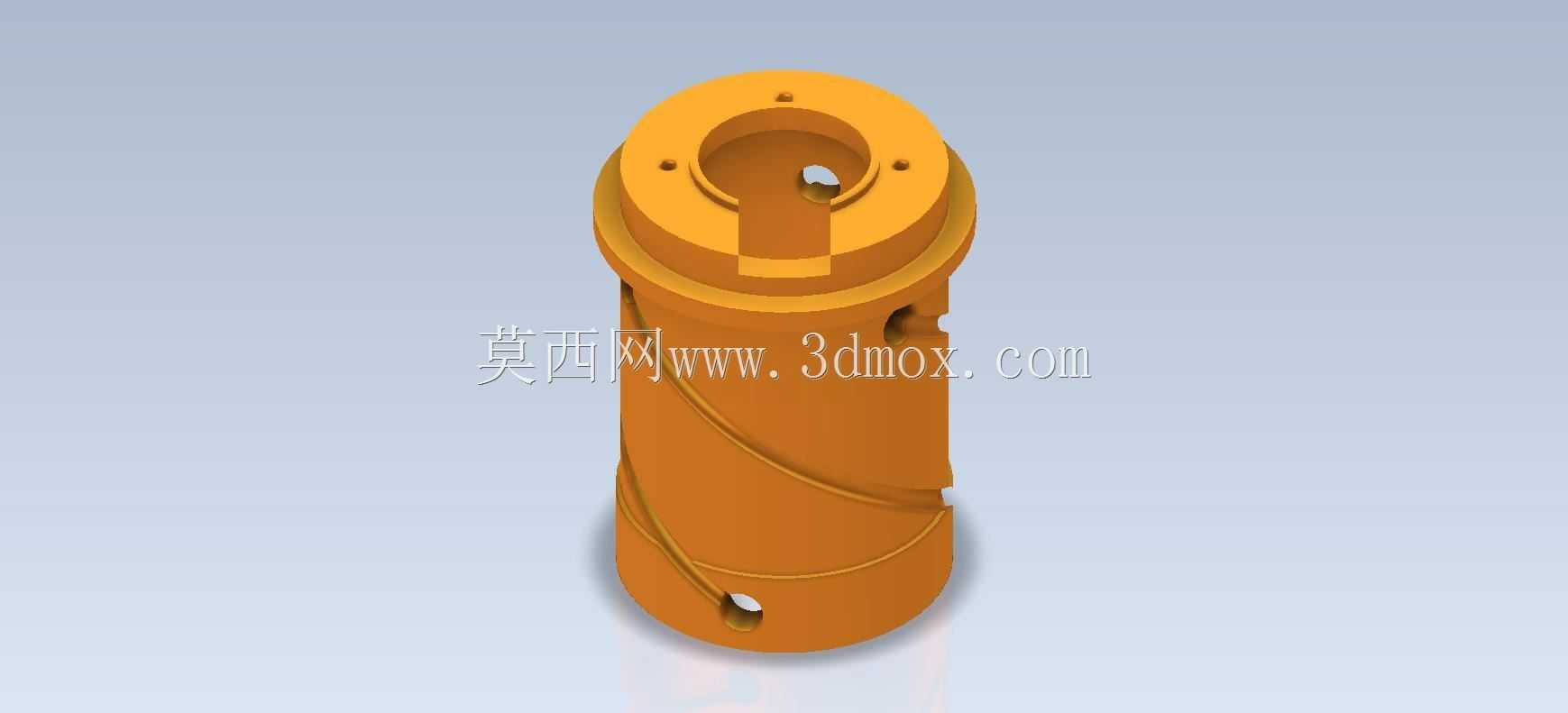

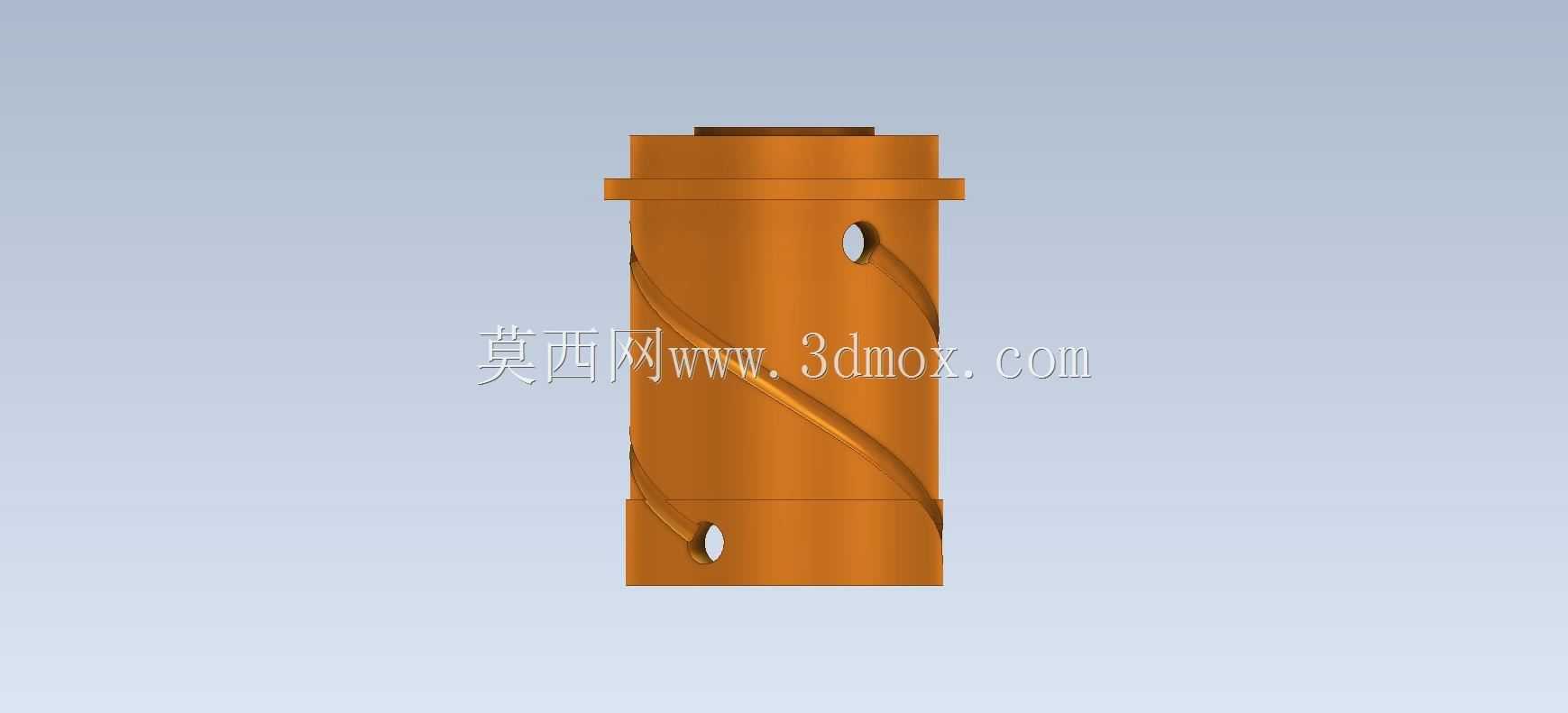

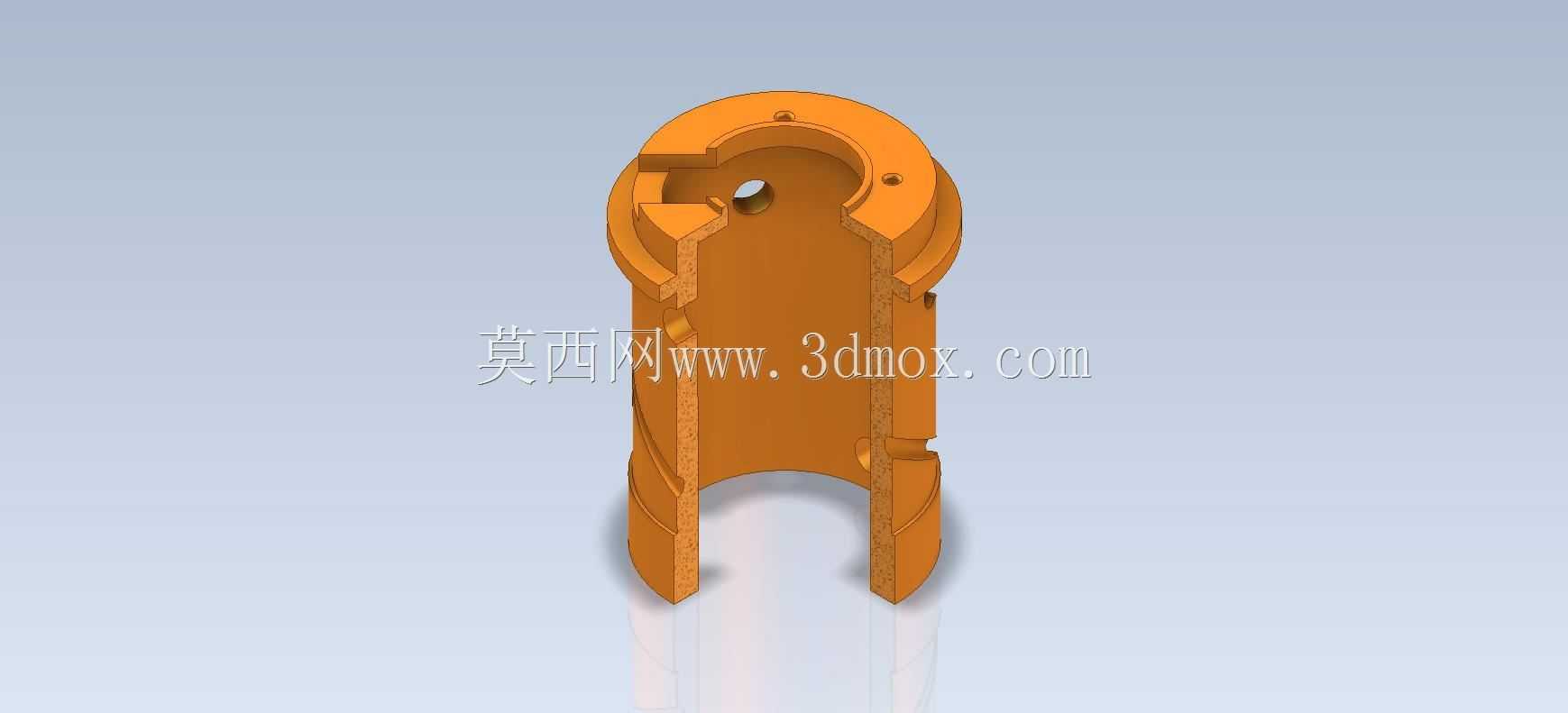

　　从结构功能特性来看，这个筒体主体为等径圆柱结构，上端面设计有均匀分布的安装沉孔，用于端盖或者对接部件的螺栓固定，保证装配后端面的贴合精度，避免螺栓头突出影响装配间隙。筒壁上开设的螺旋形通槽是整个零件的核心功能结构，槽道的螺旋升角、槽宽尺寸直接决定了配套销柱或者导向件的运动行程与传动比，在实际机构中，当外部销柱嵌入螺旋槽时，筒体的直线往复运动可以转化为配套轴件的旋转运动，反过来旋转筒体也能带动销柱实现直线进给，这种结构不需要额外的齿轮或者丝杠副，在小行程、轻负载的简易传动场景里能大幅简化机构复杂度，降低装配与维护成本。筒体侧壁上还开设有径向的通孔，这些孔位一方面可以作为润滑油注油孔，给内部配合的轴件提供润滑通道，另一方面也可以作为定位销孔，在特定行程位置实现筒体的周向或者轴向锁止，避免机构运行过程中出现移位。筒体下端的小孔则可以作为限位结构的安装位，配合端盖上的挡块实现行程限位，防止运动超程损坏部件。

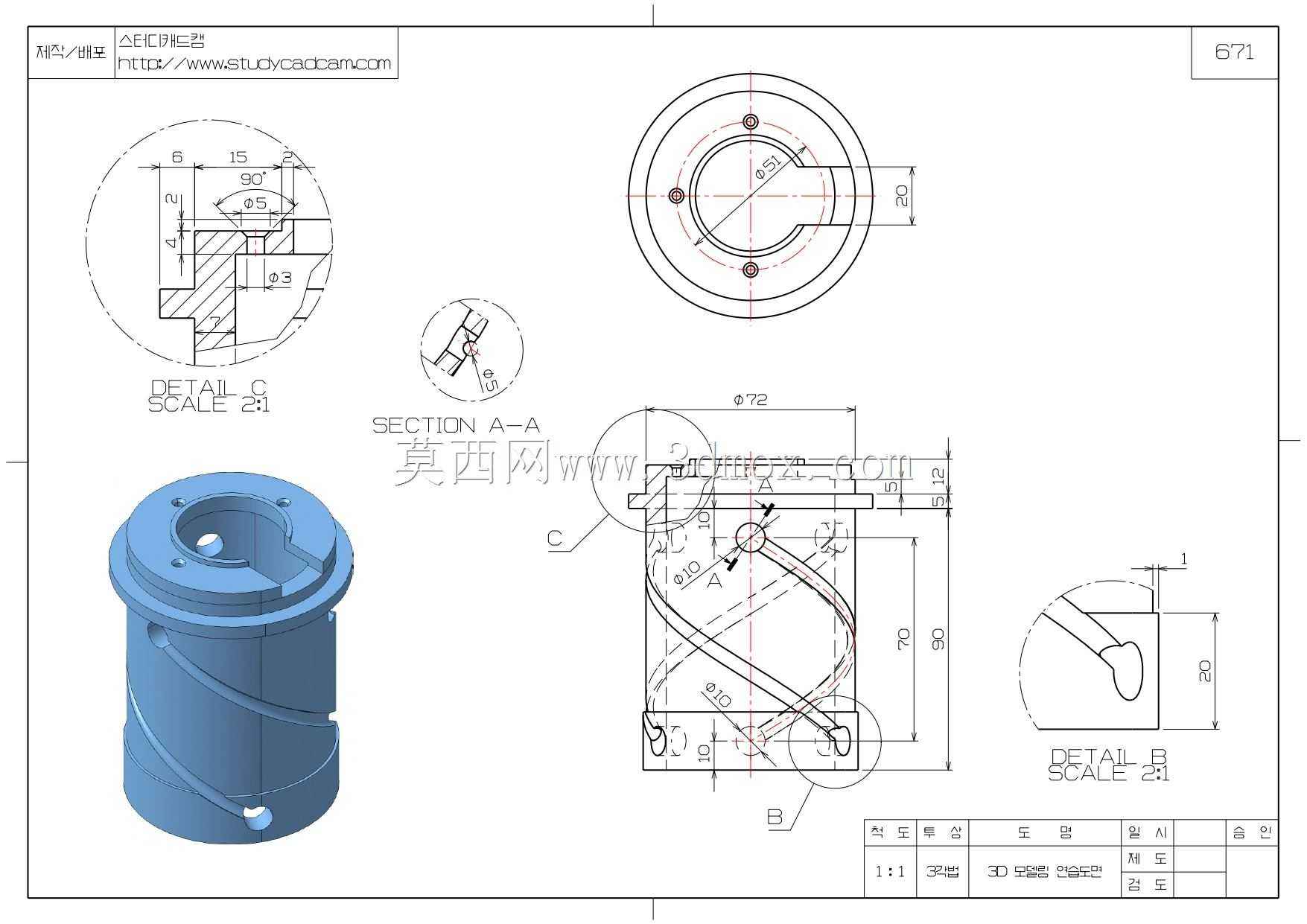

　　从设计思路层面拆解，这类零件的建模过程非常考验工程师对草图约束、螺旋线投影、布尔运算的掌握程度，首先需要确定筒体的内外径尺寸，壁厚要满足结构强度要求，避免在受侧向力的时候出现变形，通常这类轻载导向套的壁厚会设置在3-8mm区间，根据实际负载大小调整。上端面的安装孔需要严格遵循圆周阵列的约束，孔位的分度圆直径要和对接端盖的孔位完全匹配，否则会出现装配干涉。螺旋槽的绘制需要先建立对应导程的螺旋线，再将槽型轮廓投影到圆柱面上进行切除，槽的边缘需要做微小的倒角处理，避免导向件运动过程中出现卡滞，同时减少槽口边缘的应力集中，延长零件的使用寿命。径向孔的位置需要避开螺旋槽的路径，防止开孔破坏槽道的结构连续性，导致导向件运动到孔位位置时出现卡顿甚至脱出。

　　在安装边界方面，这类筒体零件通常是套装在固定芯轴或者导向轴上，所以内孔的尺寸公差需要按照间隙配合的要求设置，保证筒体可以沿着轴顺畅滑动或者转动，同时配合间隙不能过大，否则会出现运动晃动，影响传动精度。筒体的外径尺寸需要和外部的安装套筒内径匹配，外部套筒会对筒体起到径向支撑作用，避免长径比过大的筒体在受力时出现弯曲变形。上端面的安装孔深度需要控制在不钻通筒体壁厚的范围内，保证装配后螺栓不会突出到筒体内腔干涉内部轴件的运动。螺旋槽的长度要匹配设计的运动行程，槽的两端需要设计圆弧过渡，避免导向件在行程终点出现硬碰撞。在实际选型应用中，这类零件如果用于传动场景，材质通常会选择耐磨的工程塑料或者锡青铜，减少槽道和导向销之间的磨损，如果是作为防护或者导流使用，则可以选择铝合金或者不锈钢材质，兼顾轻量化和耐腐蚀性能。建模过程中需要特别注意各个特征之间的几何约束关系，比如螺旋槽的导程要和设计的传动比匹配，径向孔的轴线要和筒体轴线垂直相交，安装孔的轴线要平行于筒体轴线，这些细节直接决定了后续加工出来的零件能不能正常装配运行。
