带方形安装法兰的筒式连接座结构设计

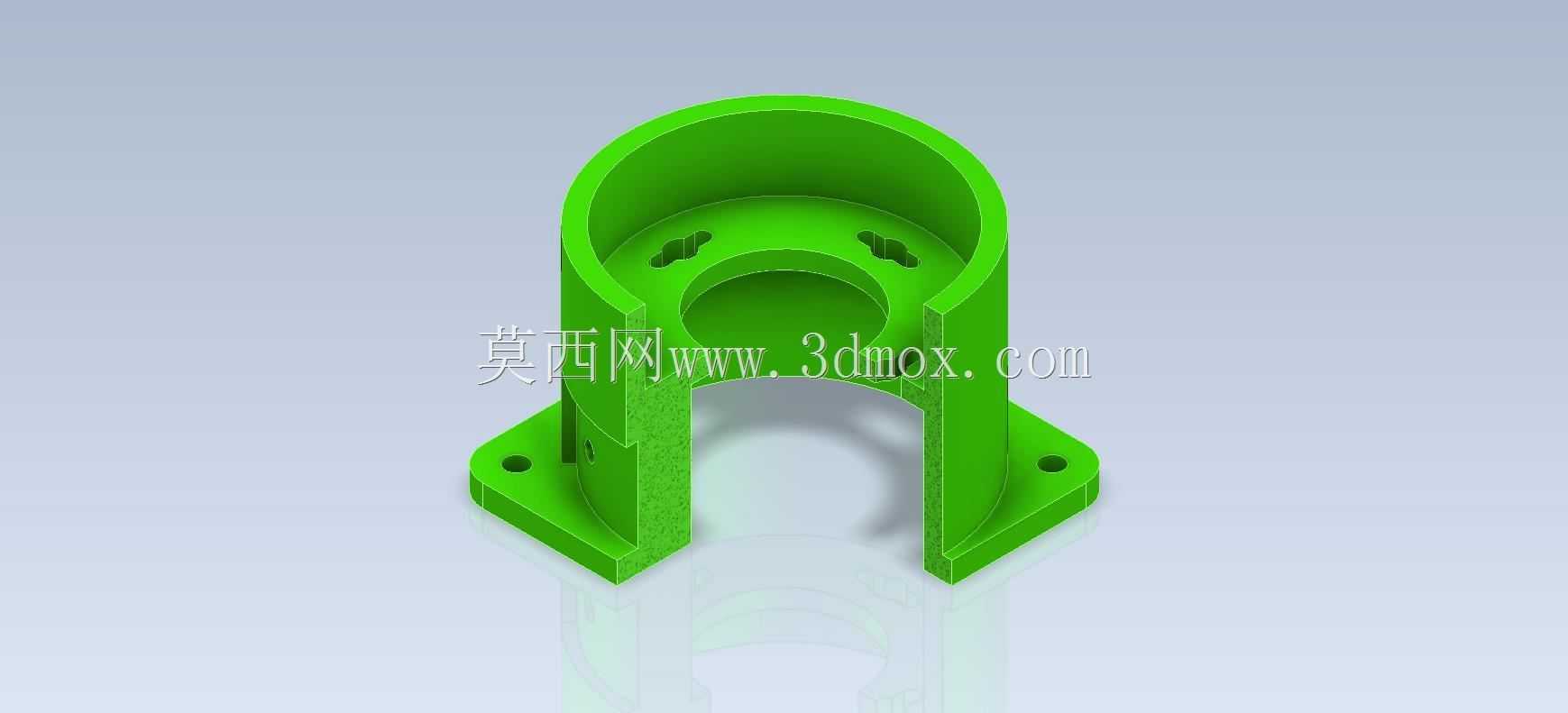

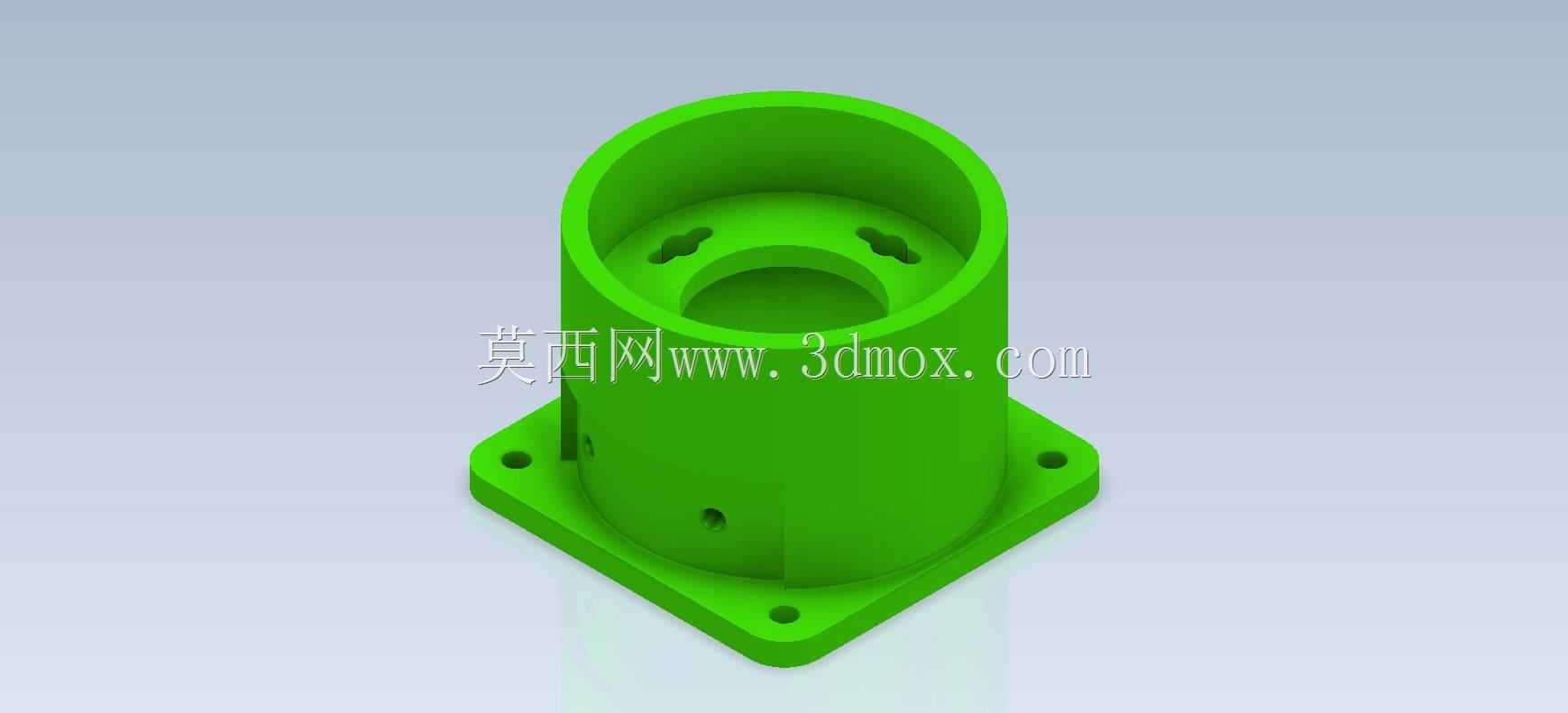

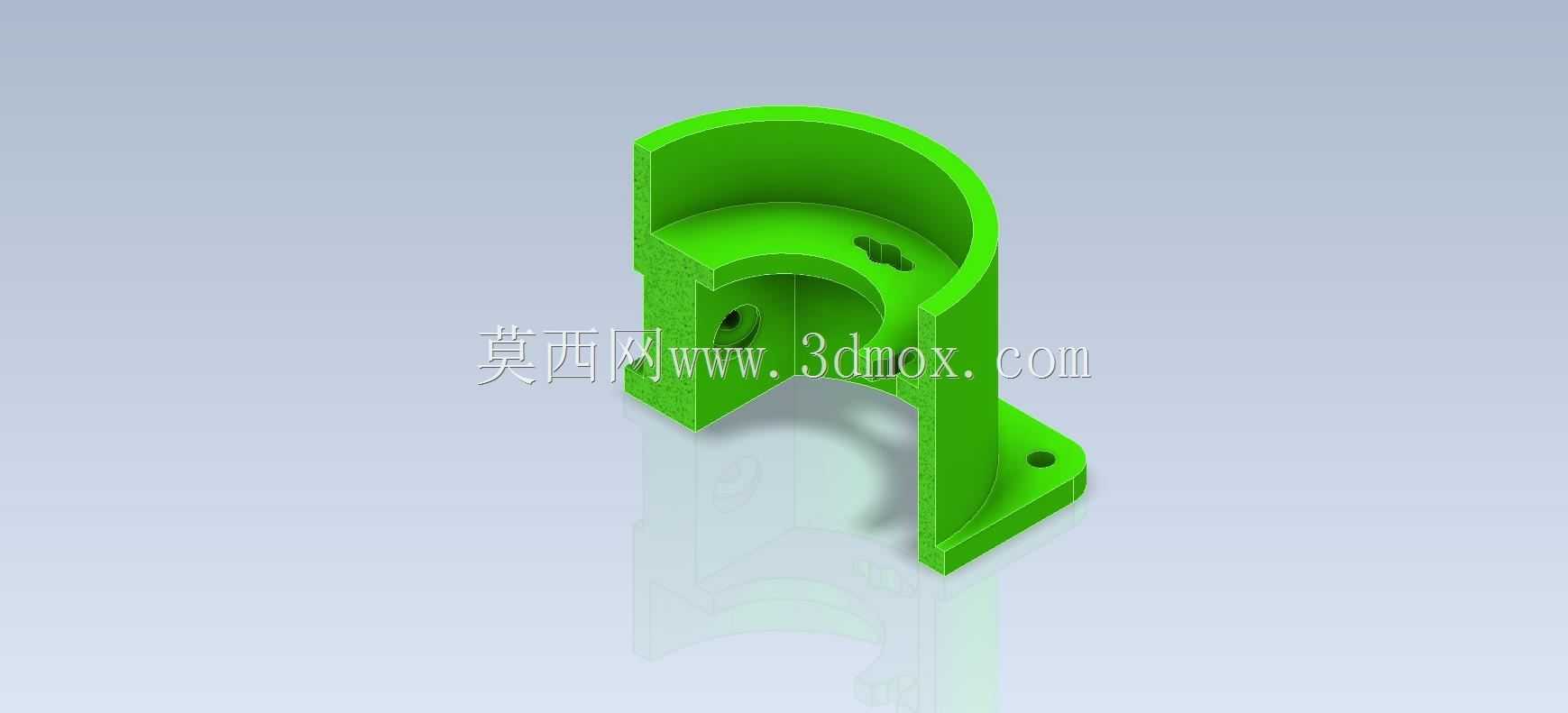

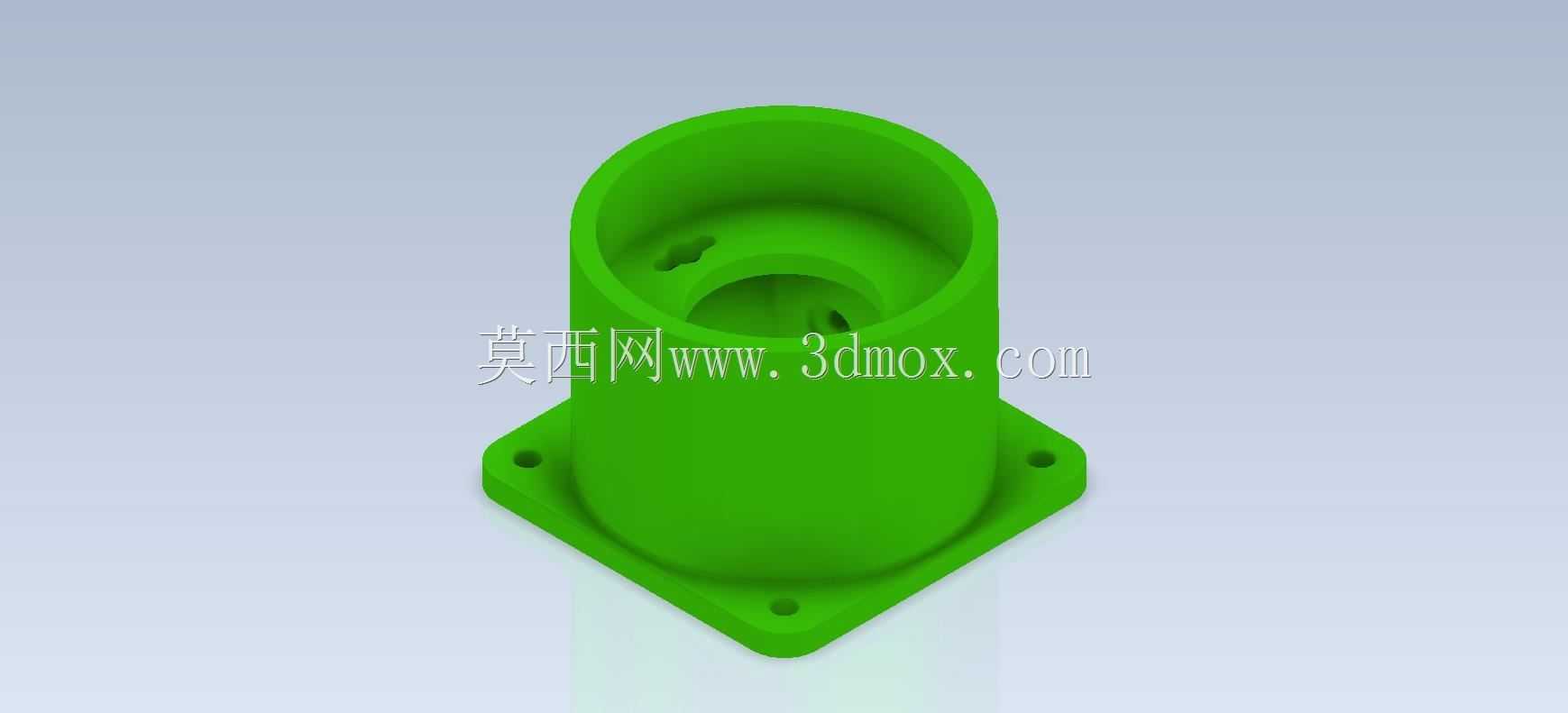

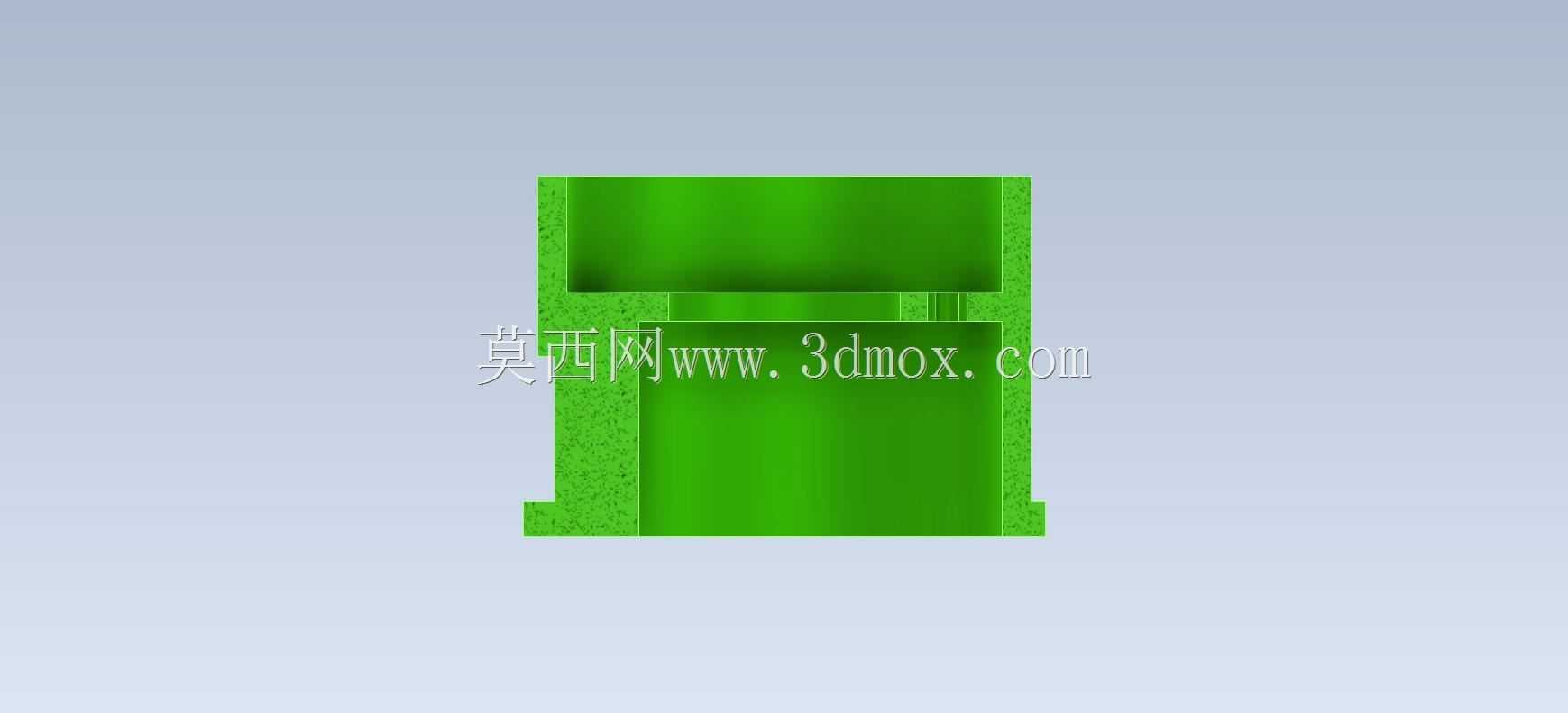

　　这款带方形安装法兰的筒式连接座，是机械传动与管路布设场景中十分常见的支撑连接构件，日常在轻工输送设备、小型自动化工作站的气动回路布设、低压流体管路的终端固定环节都能见到它的身影，核心作用是为穿设于筒腔内部的轴类零件、管路接头提供稳定的径向支撑与轴向定位，同时通过底部的法兰结构实现与设备安装基面的可靠固定，避免工作过程中构件出现偏移、振动松脱的问题。从结构设计逻辑来看，整个零件采用一体化成型思路，主体为等壁厚的圆筒结构，筒腔内部做了阶梯式的内径变化，靠近筒口位置的内壁预留了三处对称分布的卡槽结构，这类卡槽主要用于配套卡簧或者定位销的安装，能够对插入筒腔的零件进行轴向限位，防止其在工作过程中从筒内滑出；筒身外壁做了均匀的壁厚过渡，

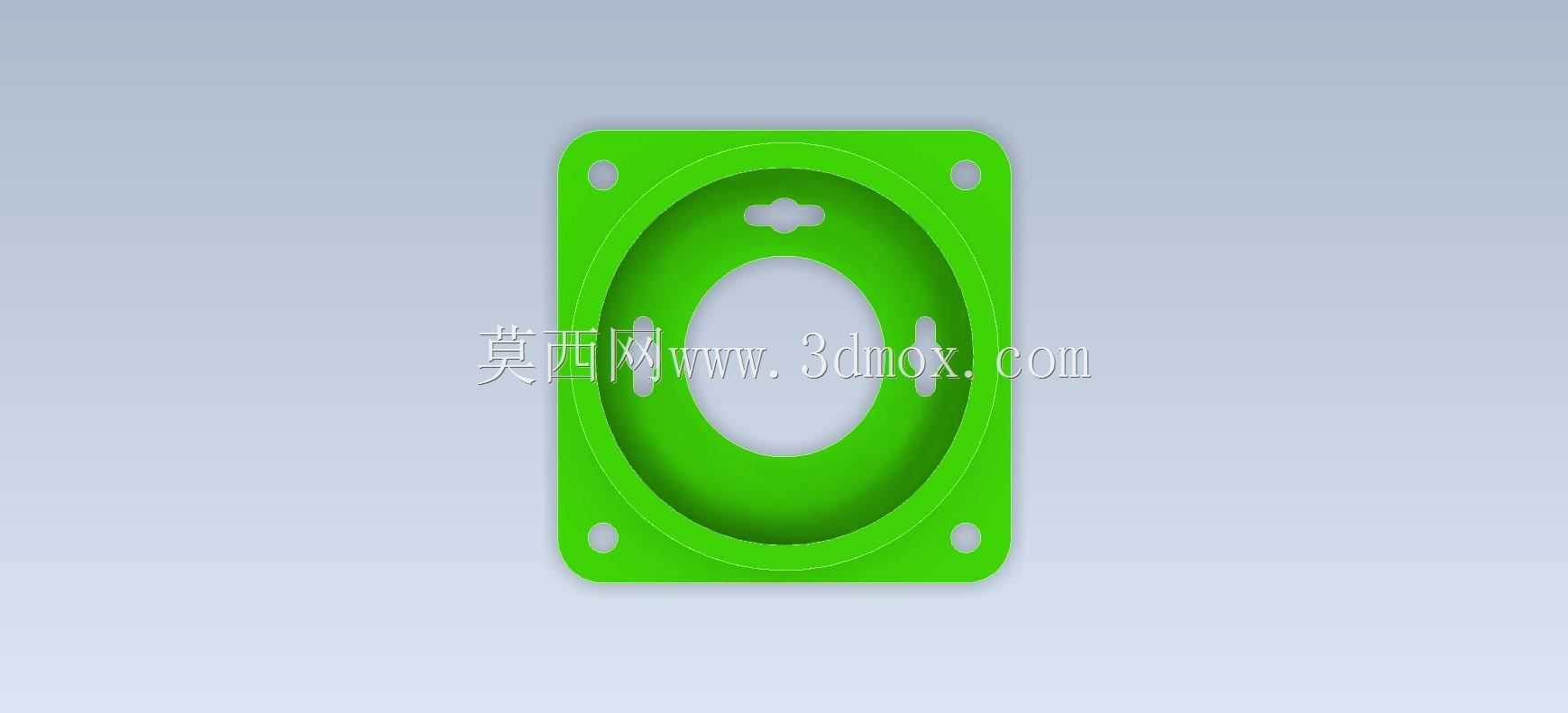

　　没有出现突变的直角结构，能够有效降低注塑或者机加工过程中的应力集中问题，提升零件整体的结构强度。底部的方形安装法兰采用与筒身垂直的一体化设计，法兰的四个角位置分别设置了贯通的安装孔，这类安装孔的孔径匹配常规的内六角圆柱头螺栓尺寸，安装时可以直接穿过螺栓将整个连接座固定在设备的安装面板或者机架台面上，法兰与筒身衔接的位置做了小尺寸的圆角过渡，既能够避免加工过程中出现应力开裂的问题，也能减少安装时棱角对操作人员的划伤风险。从安装边界的尺寸逻辑来看，方形法兰的外接圆尺寸要大于筒身的外径，保证安装时螺栓的操作空间充足，不会出现扳手无法就位的问题；筒身的高度设计充分考虑了内部穿设零件的配合长度，既能够保证足够的配合接触面积来分散径向载荷，

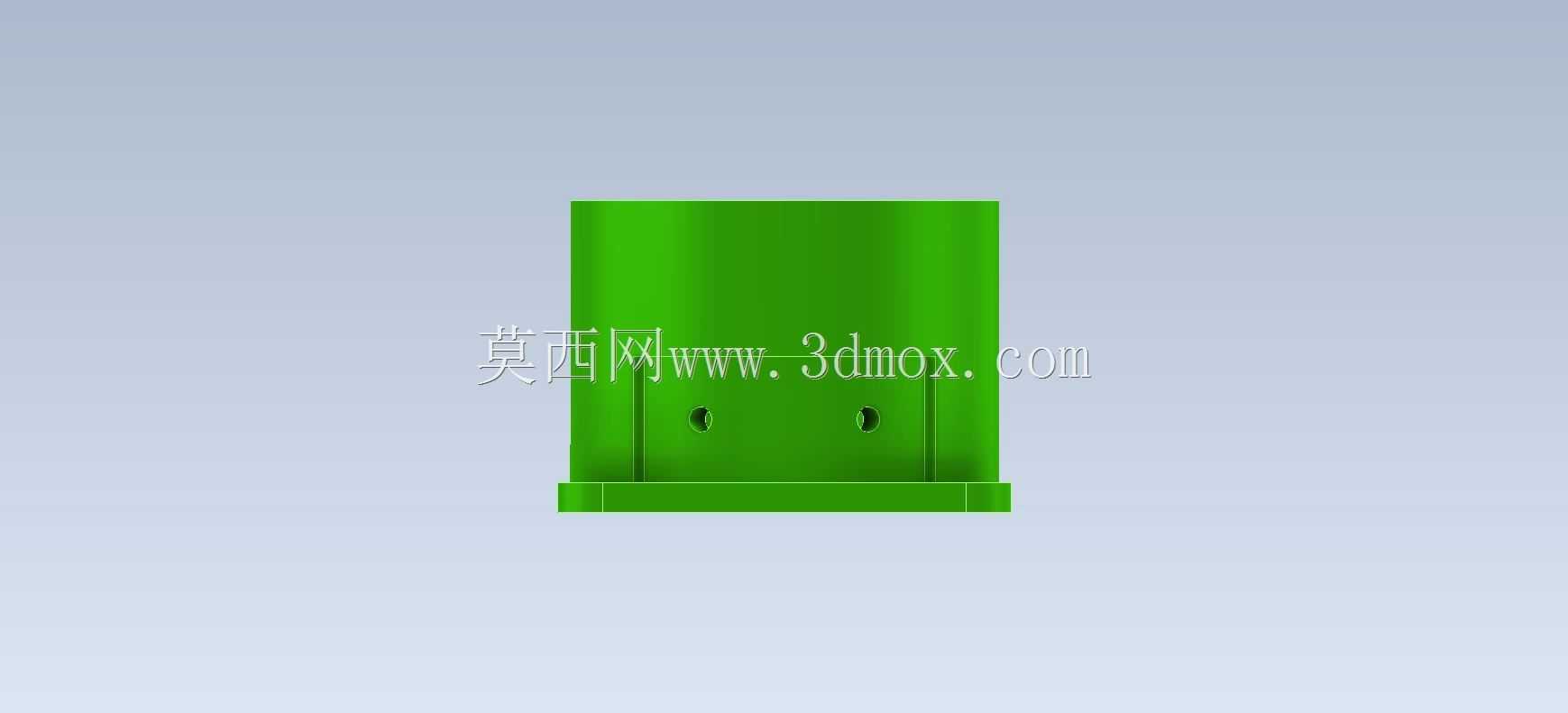

　　也不会因为筒身过长造成材料浪费或者安装空间的额外占用。在实际选型应用过程中，这类连接座通常会根据穿设零件的外径来匹配对应的筒腔内径，法兰上的安装孔中心距也会根据设备基面的预留安装孔位做对应调整，筒壁上预留的小直径径向通孔，主要用于安装紧定螺钉，能够对穿入筒腔的零件做周向固定，避免其在工作过程中出现跟转的问题。设计这类零件的时候，需要重点关注筒腔内壁的同轴度公差，尤其是阶梯内径的衔接位置，要保证不同内径段的轴线重合，避免穿入的零件出现卡滞或者偏磨的问题；法兰安装面的平面度也需要做合理的公差要求，保证安装后整个连接座不会出现倾斜，导致内部支撑的零件出现受力不均的情况。另外筒口位置做了小尺寸的倒角处理，既能够去除加工产生的毛刺，

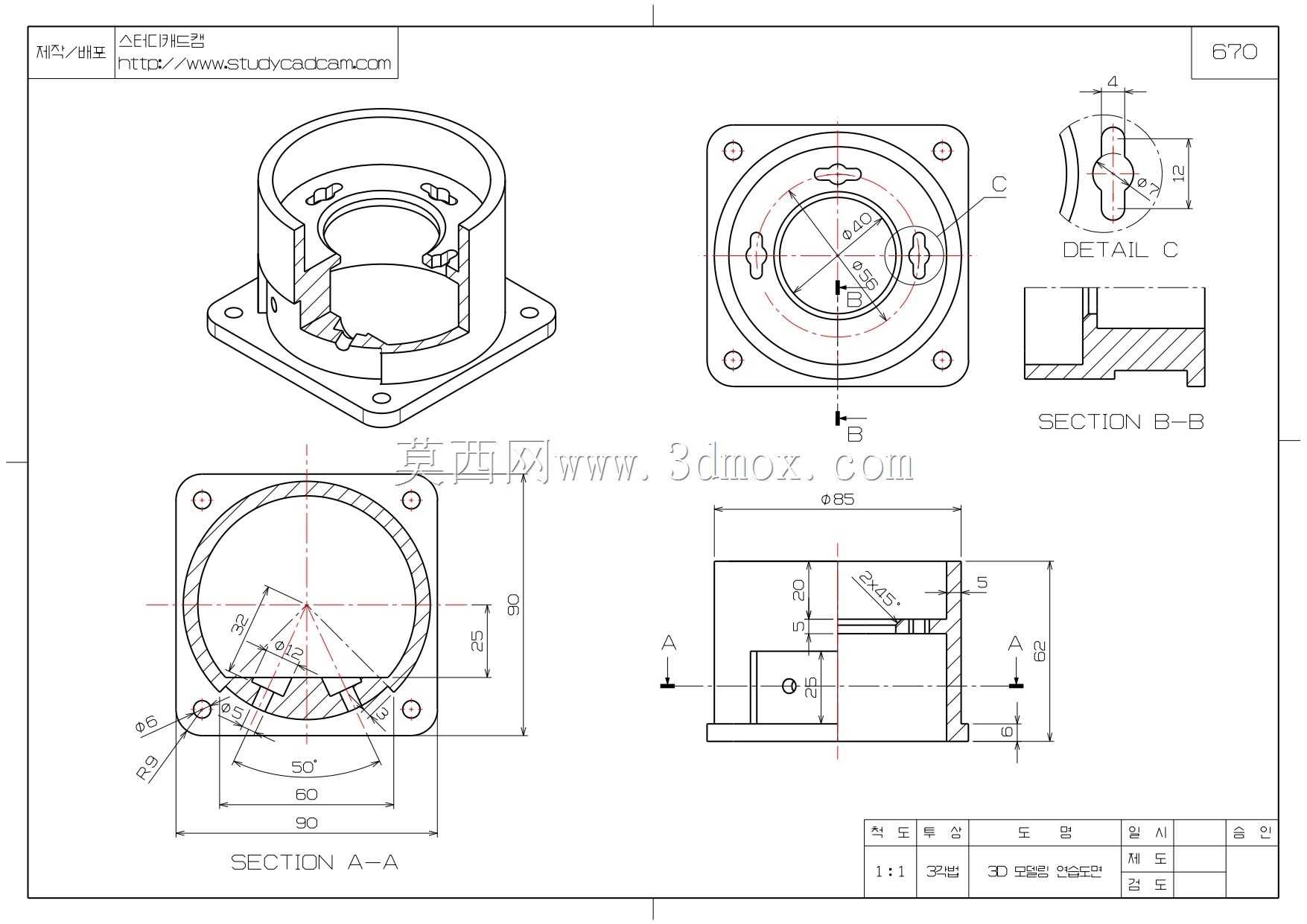

　　也能方便内部零件的装配导入，提升装配效率。对于三维建模练习而言，这类零件涵盖了拉伸、切除、阵列、圆角等常用的建模特征，能够很好地锻炼建模过程中特征顺序的规划能力，尤其是内壁卡槽的对称分布设计、法兰安装孔的阵列设计，都需要在建模时合理选择基准面与特征参考，避免出现特征参考丢失导致的建模失败问题。在实际工程应用中，这类零件如果采用塑料材质加工，通常会用于低压、低载荷的气动回路或者轻型输送机构中，如果采用金属材质加工，则可以用于中等载荷的传动轴支撑场景，不同材质选型对应的壁厚设计也会有相应调整，金属材质的壁厚可以适当减薄，塑料材质则需要适当增加壁厚来保证足够的结构强度，同时避免注塑过程中出现缩痕、缺料的问题。
