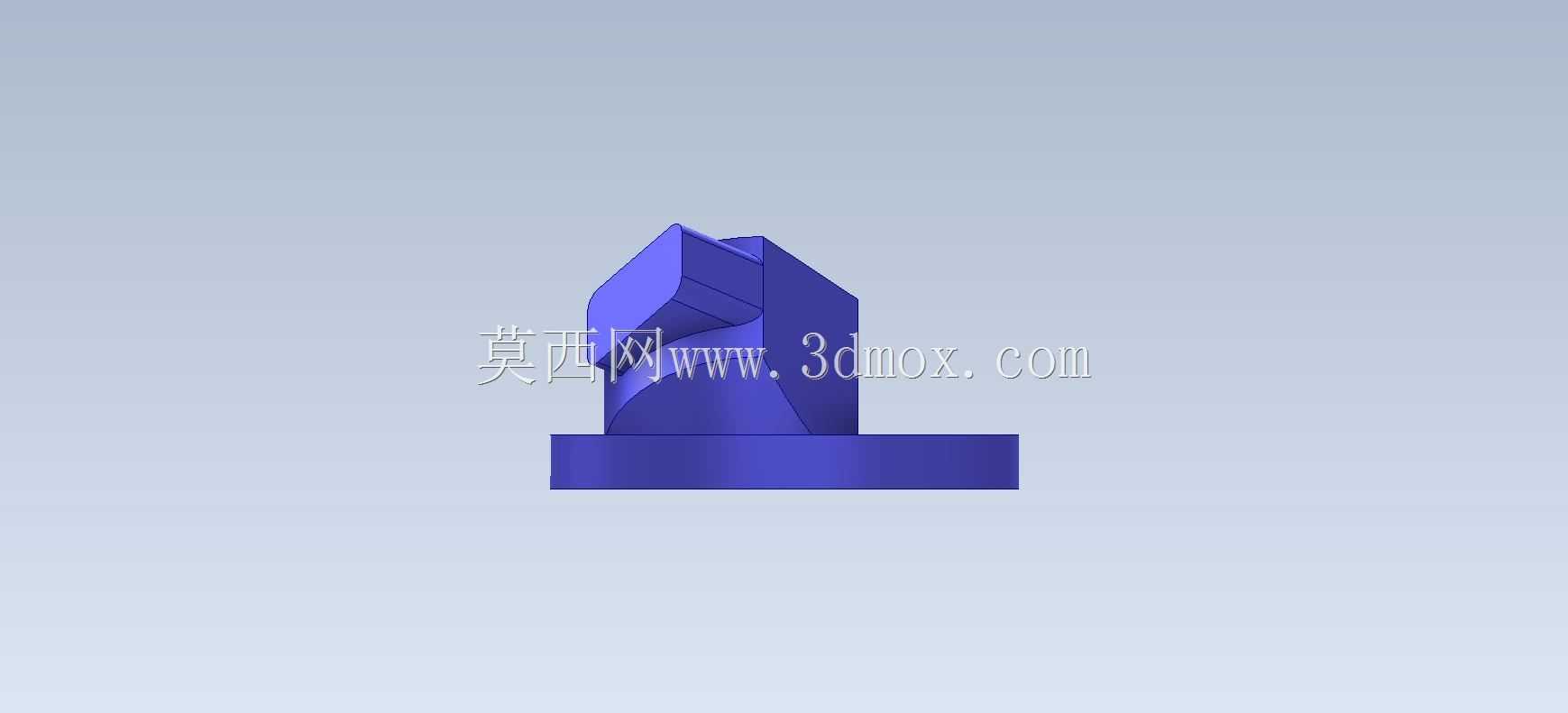

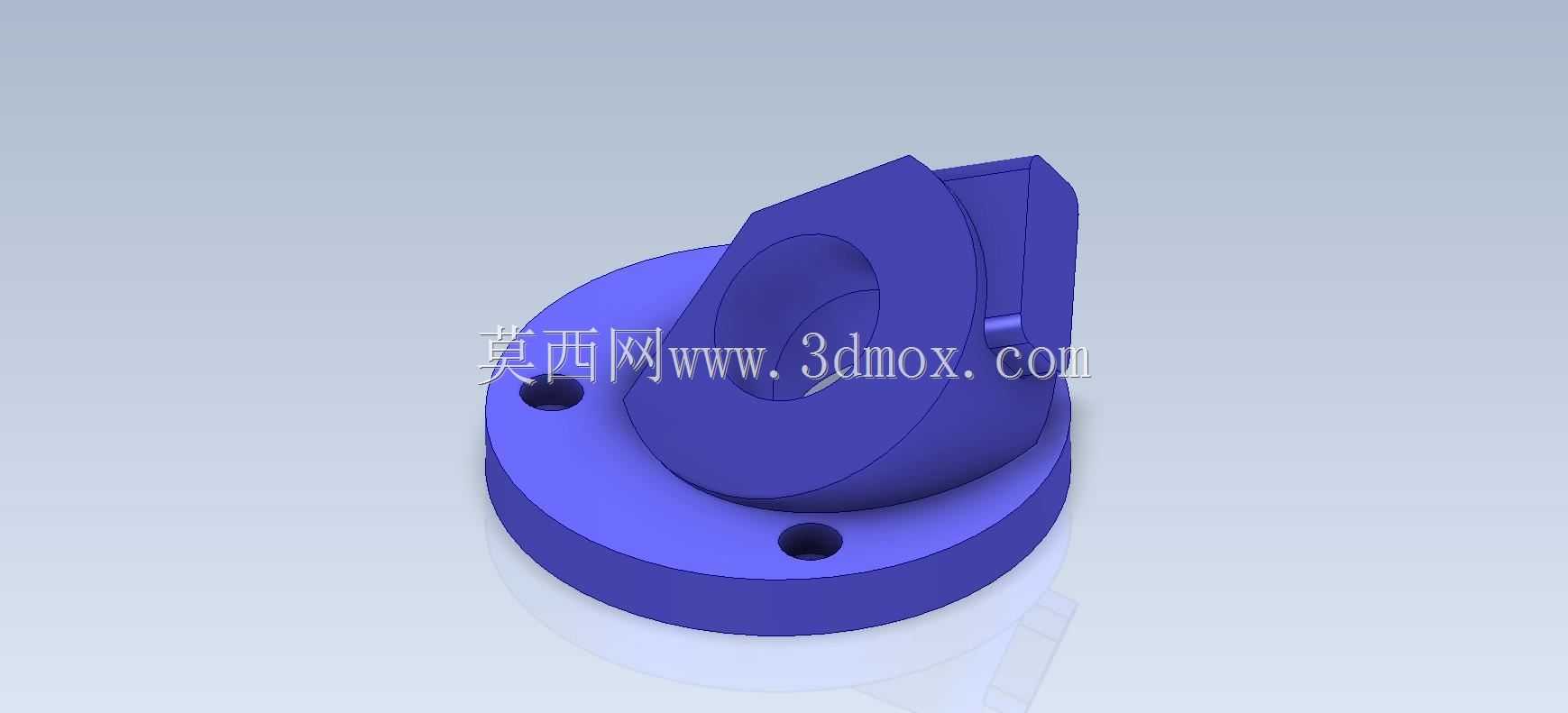

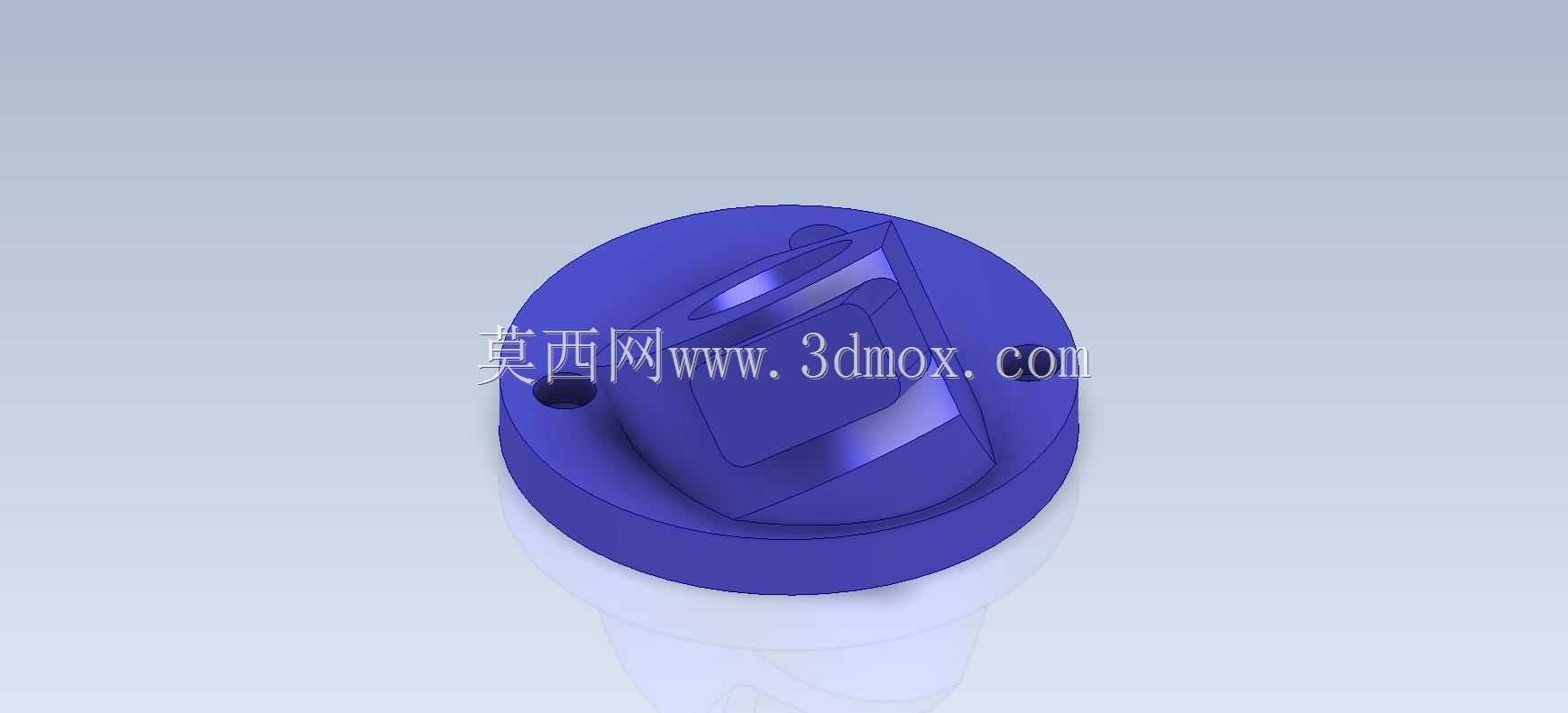

带法兰基座斜向支撑异形连接座结构

　　该类带圆形法兰基座的异形支撑连接结构，在轻工输送线侧边导向组件、小型实验台架的功能件安装位、非标自动化设备的工位定位模块中应用十分广泛，区别于常规直筒式法兰支座，其上部的斜向异形支撑段可避开设备内部的管线排布、相邻运动部件的运动行程，在有限的安装空间内完成特定角度的功能件承载需求。从实际使用场景来看，这类零件常作为光电传感器安装支架、小型气动喷嘴的固定基座、或是设备检修门的阻尼转轴支撑座使用，下部法兰盘提供稳定的安装基准，上部的带孔斜向支撑段则直接对接需要固定的功能组件，中间的过渡曲面设计可有效降低应力集中风险，避免设备长期运行过程中因振动、交变载荷导致的支撑段根部断裂问题。

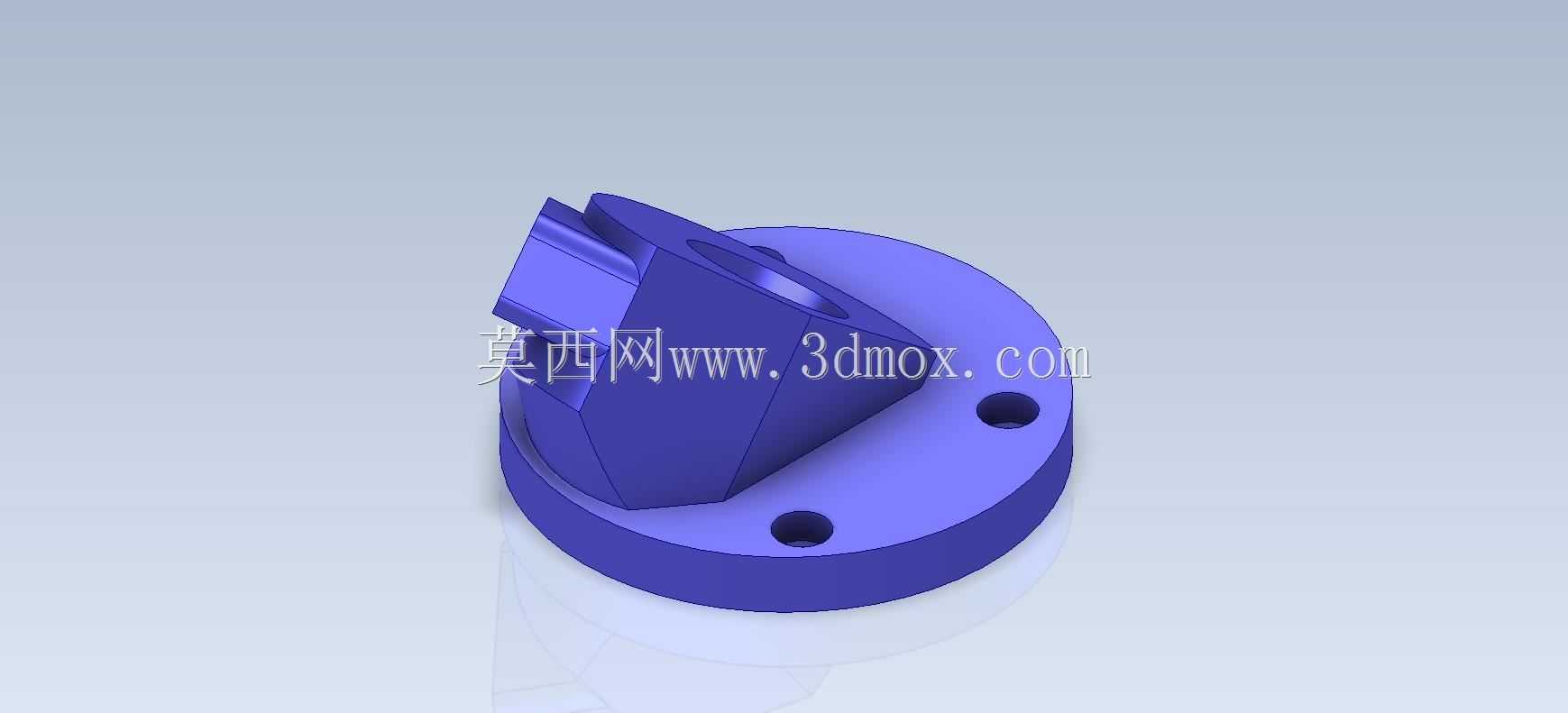

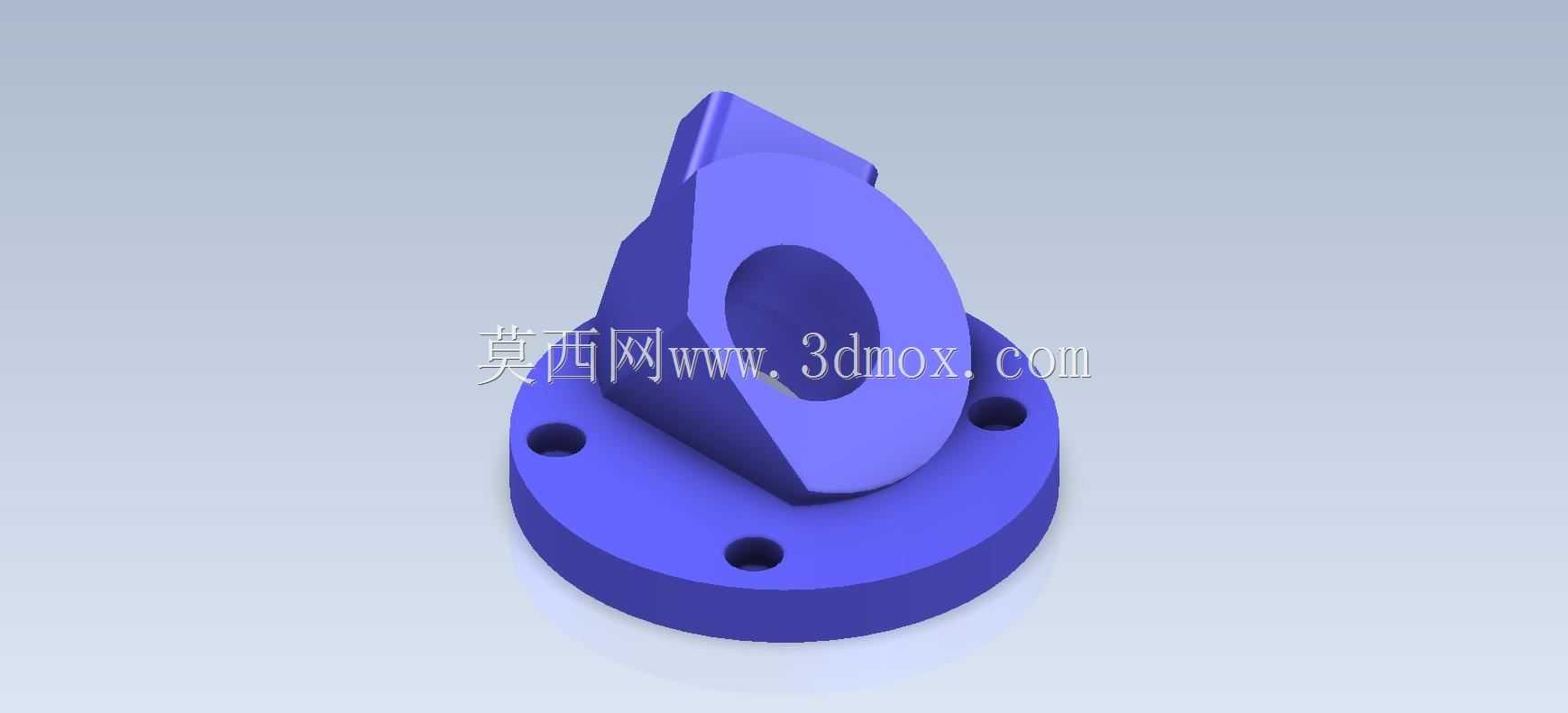

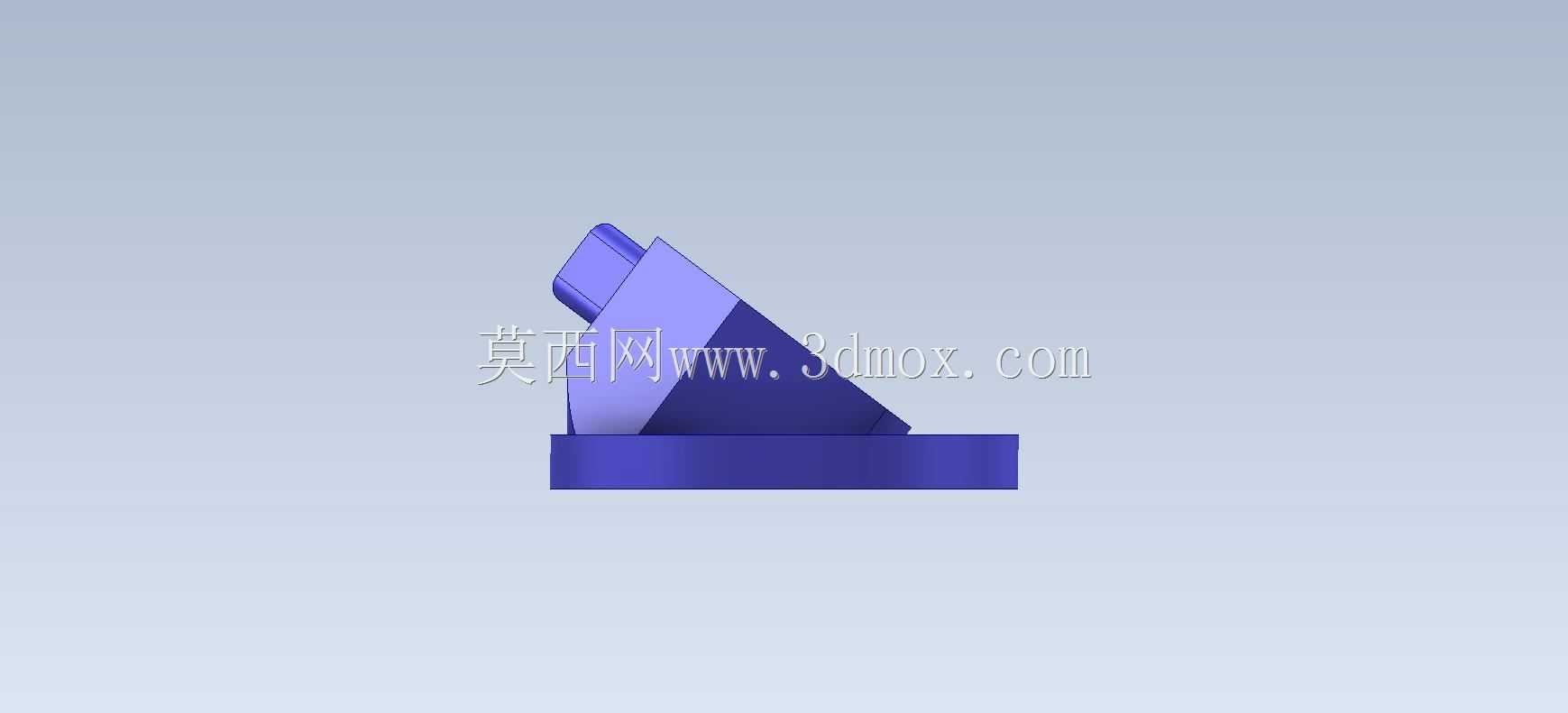

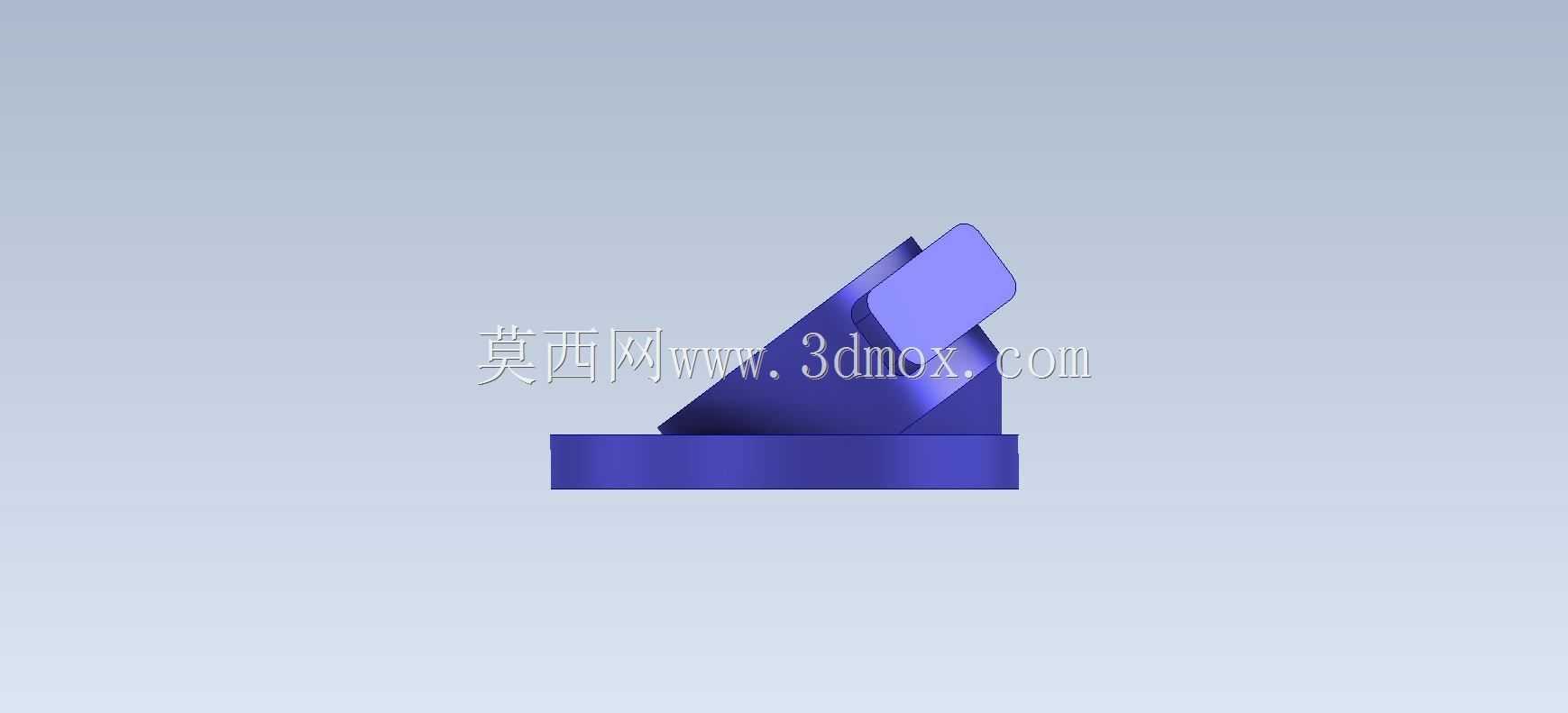

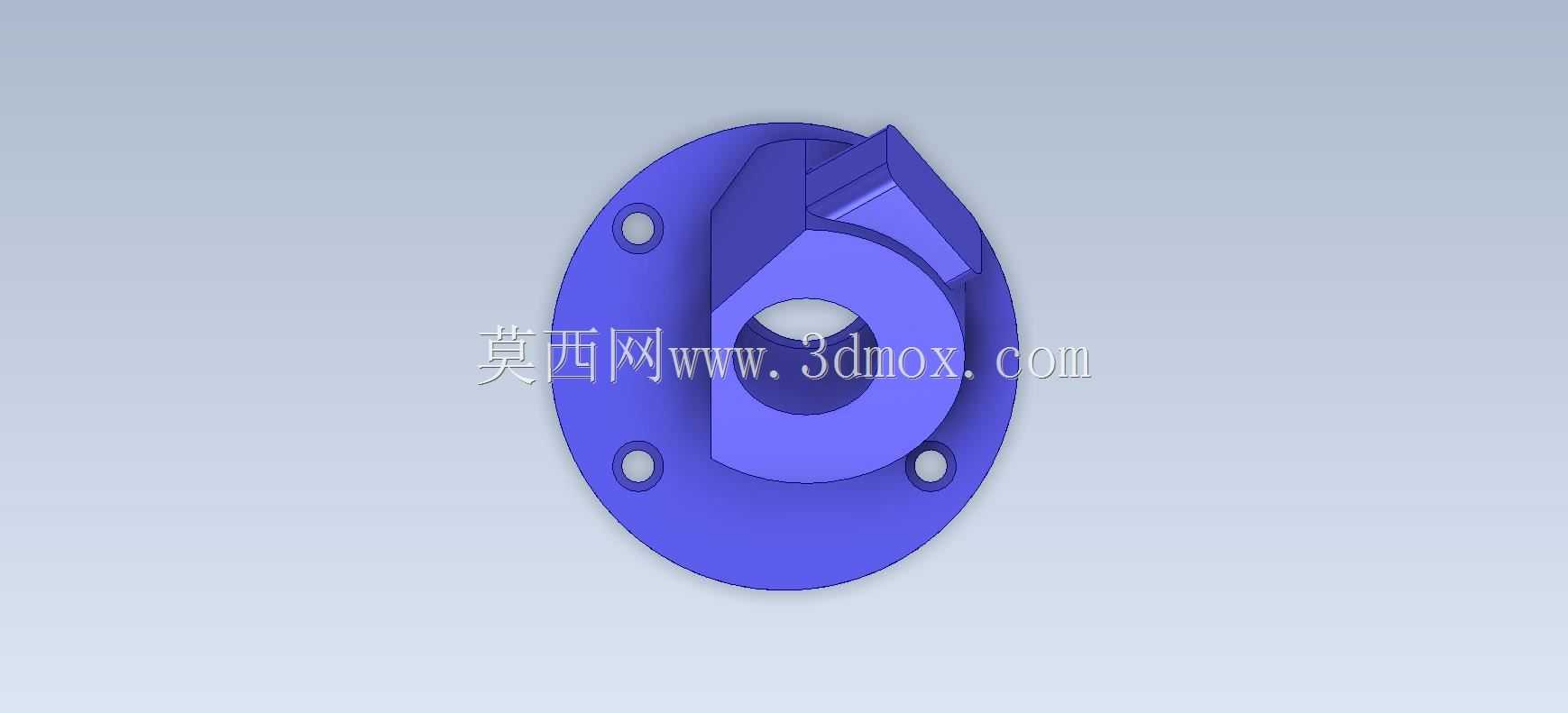

　　设计这类结构时，首先要确认安装边界：下部法兰盘的外径需要匹配安装面的预留空间，法兰上的三个安装孔采用均匀分布设计，可适配M6规格的内六角圆柱头螺钉安装，孔位的中心圆直径需与配套安装板的预制孔位完全对齐，避免现场安装时出现孔位错位无法装配的问题。上部斜向支撑段的倾斜角度需要结合实际安装的功能件朝向确定，比如用于安装导向喷嘴时，倾斜角度需对准工件的待吹扫位置，保证气流或润滑液可精准作用到目标点位；支撑段中部的通孔为功能件的安装过孔，孔的内径需匹配对应安装螺栓的外径，孔壁与支撑段外壁的壁厚需保持均匀，避免注塑或金属3D打印加工时出现缩痕、填充不均的缺陷，若采用铝合金铣削加工，均匀壁厚也可减少加工过程中的工件变形，提升加工精度。

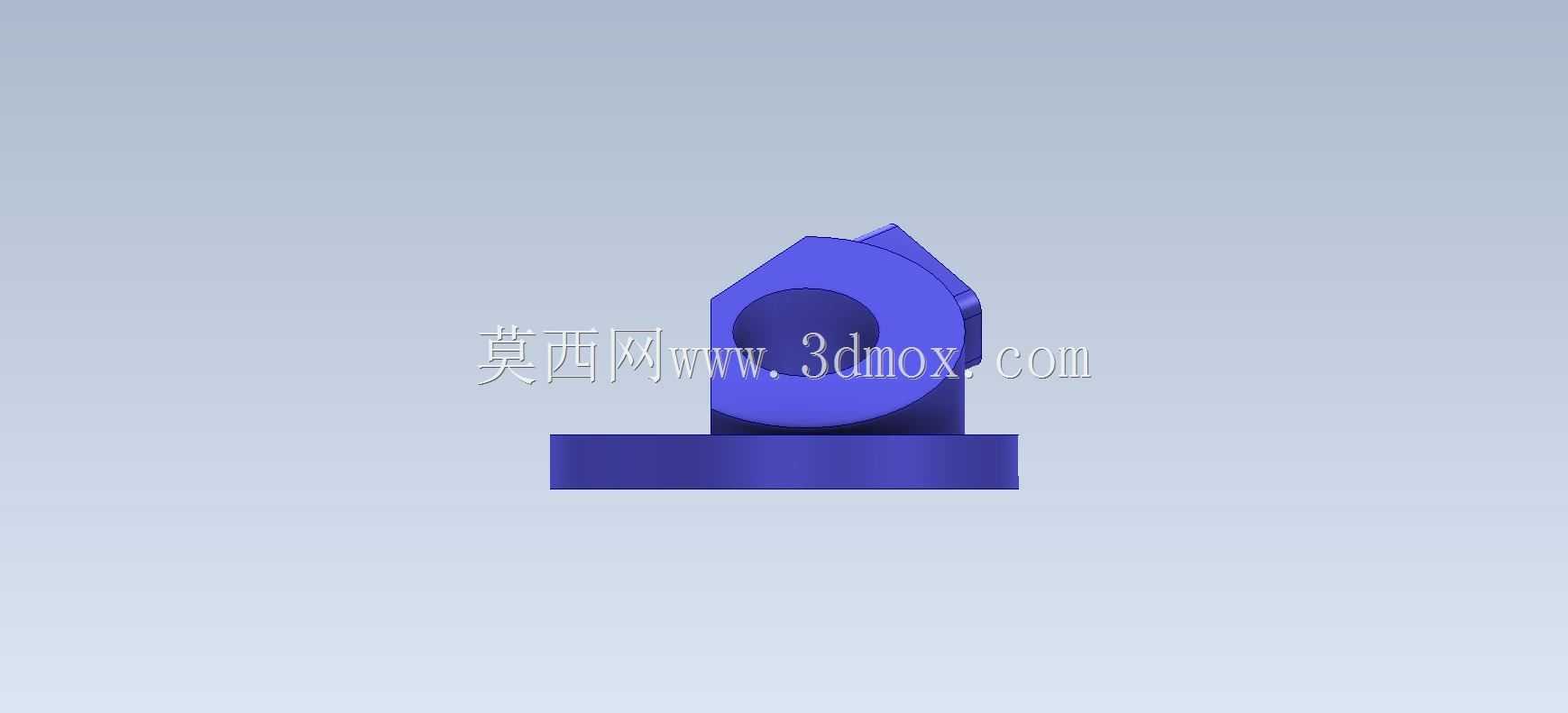

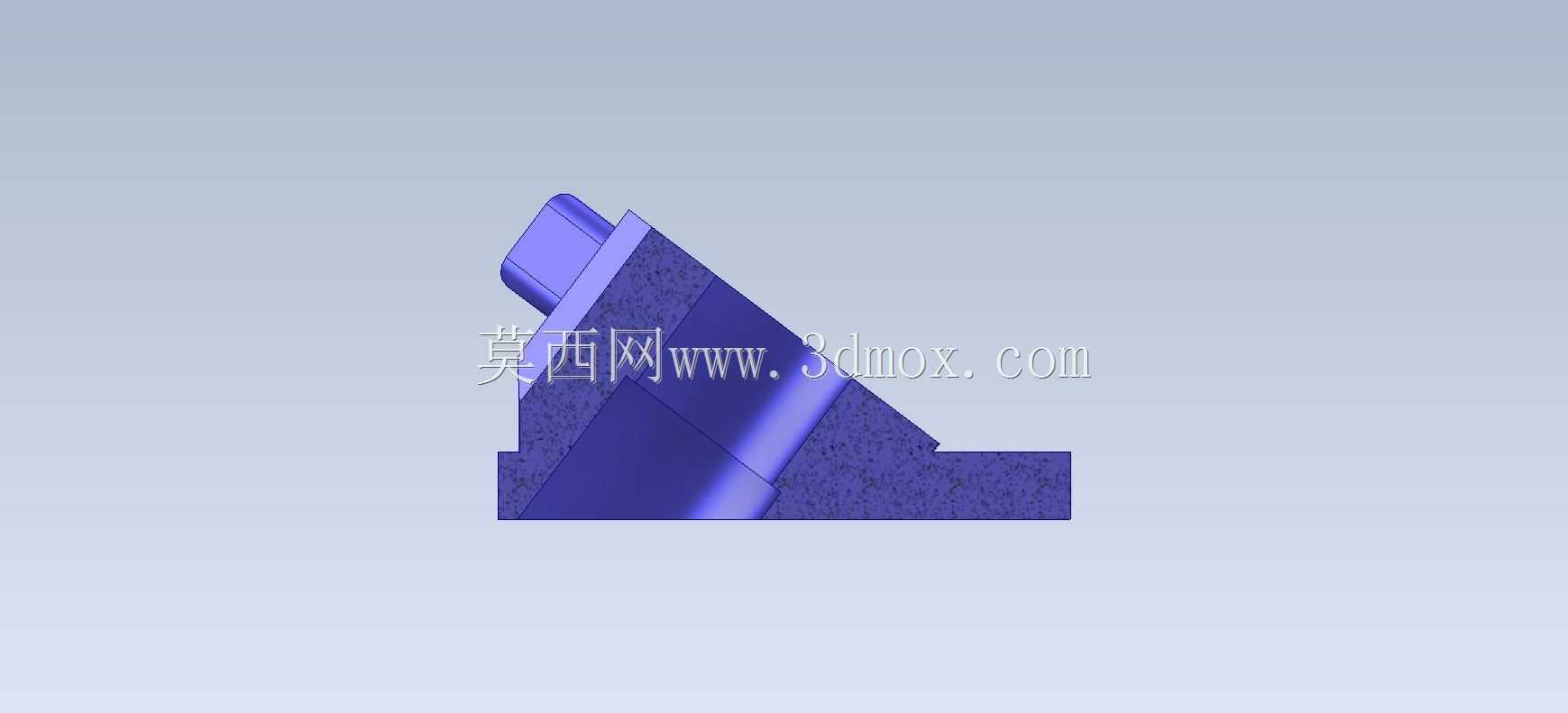

　　结构的过渡区域采用大圆角平滑衔接，而非直角拼接，一方面是从力学性能角度考虑，圆角过渡可将载荷均匀分散到法兰基座上，避免直角处的应力集中系数过高，在承受侧向载荷时出现开裂；另一方面是从加工工艺角度考虑，平滑曲面可减少铣削加工时的刀具接刀痕，降低后续表面处理的打磨工作量，若采用铸造工艺生产，大圆角结构也可提升金属液的充型流畅度，避免出现浇不足、冷隔等铸造缺陷。上部支撑段的顶端异形切面是功能件的贴合定位面，该平面的平面度公差需控制在0.05mm以内，保证功能件安装后不会出现歪斜，定位面与中部通孔的垂直度公差也需严格管控，避免安装螺栓锁紧后功能件出现角度偏移，影响实际使用效果。

　　在实际选型应用时，需要先核算该支撑座的承载能力：法兰盘的厚度决定了基座的抗变形能力，若承载的功能件重量超过2kg，或是设备运行时存在较大的持续振动，可适当增加法兰盘厚度，或是在法兰与安装面之间增加薄橡胶减震垫，降低振动传递到上部支撑段的幅度。上部支撑段的斜向延伸长度不宜过长，否则会形成悬臂结构，大幅降低整体结构的刚性，若因空间限制必须做较长的斜向延伸，可在支撑段与法兰盘之间增加三角形加强筋，提升结构的抗弯曲能力，不过加强筋的设置需要避开相邻部件的运动空间，避免出现运动干涉。

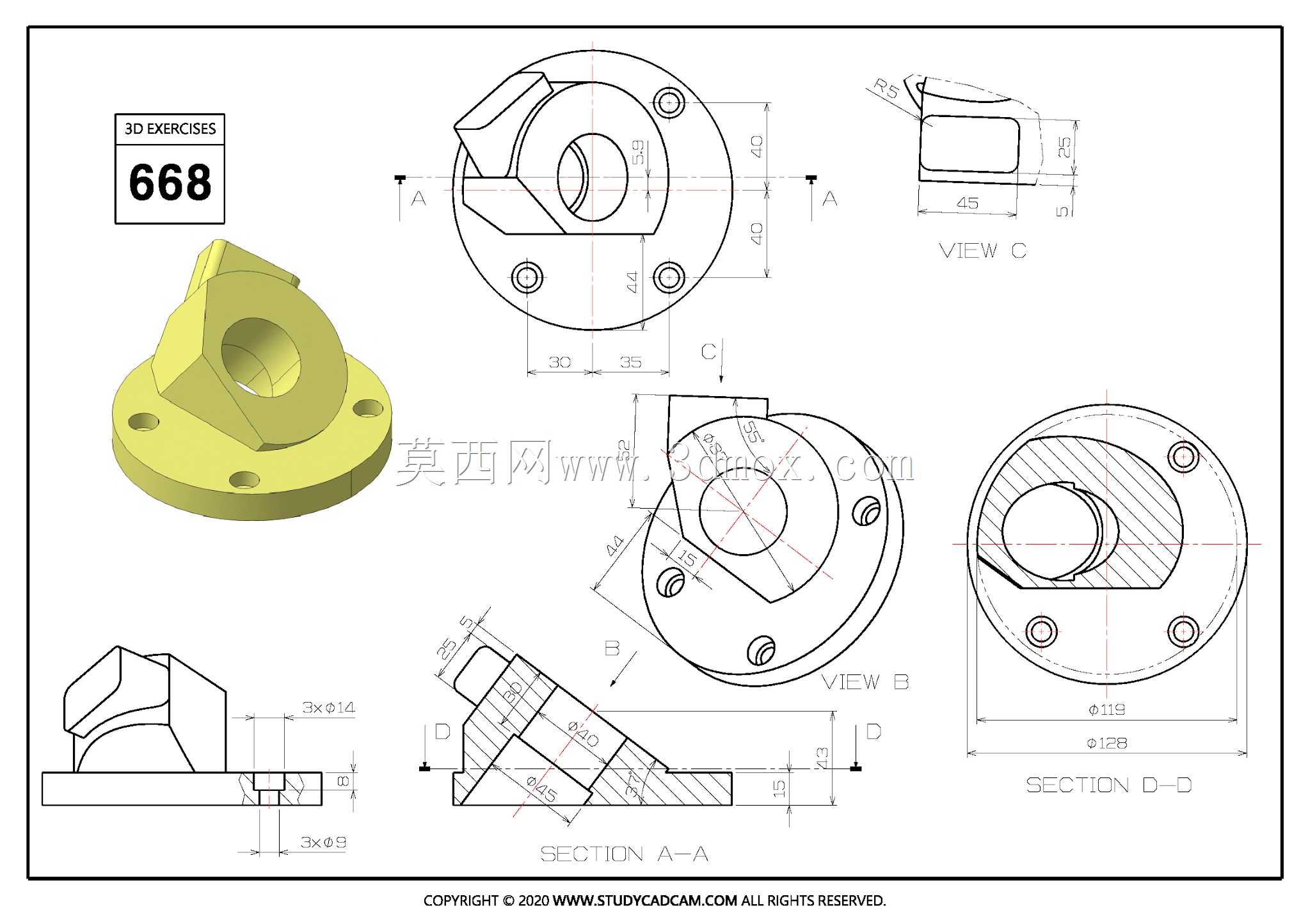

　　建模过程中需要注意各特征的参数关联性：法兰盘的安装孔深度需与法兰厚度匹配，避免出现通孔钻穿法兰导致安装面不平整的问题；上部支撑段的外轮廓曲面需保证与法兰上端面完全相切，避免拼接处出现台阶面，影响零件的外观与应力分布；中部的安装通孔需贯穿整个支撑段，孔的两端需做0.5mm的倒角处理，既可以去除加工毛刺，也可方便安装螺栓的导入，提升装配效率。这类零件的材质选择范围较广，若用于普通无腐蚀的工业环境，可采用ABS塑料注塑加工，成本低重量轻；若用于有一定载荷、存在切削液喷淋的加工设备场景，可选用6061铝合金阳极氧化处理，兼顾刚性与耐腐蚀性；若用于高温工况环境，则可选用304不锈钢材质，通过铣削加工成型，满足高温下的结构强度要求。
