带法兰安装座锥形支撑基座结构设计

　　这类带法兰安装座的锥形支撑构件，在轻工自动化输送线、小型实验台架、桌面级工装夹具的搭建场景中应用十分广泛，核心作用是为上方搭载的检测探头、小型执行元件、导向轴类零件提供稳定的竖向支撑，同时借助底部法兰的大接触面积分散载荷，避免支撑点出现应力集中导致的安装面变形。从实际使用场景来看，这类支撑件常被用在电子元器件分拣线的传感器安装位、小型包装设备的导杆固定端、教学实验台的立柱基座位置，相比等直径的直筒支撑柱，锥形结构的抗侧向倾覆能力更强，当上方搭载的零件受到横向的物料碰撞、输送带运行带来的微幅振动时，锥面的渐变截面可以顺畅地将横向载荷传递到底部法兰面，不会在柱身和底座的衔接位置出现应力突变断裂的问题。

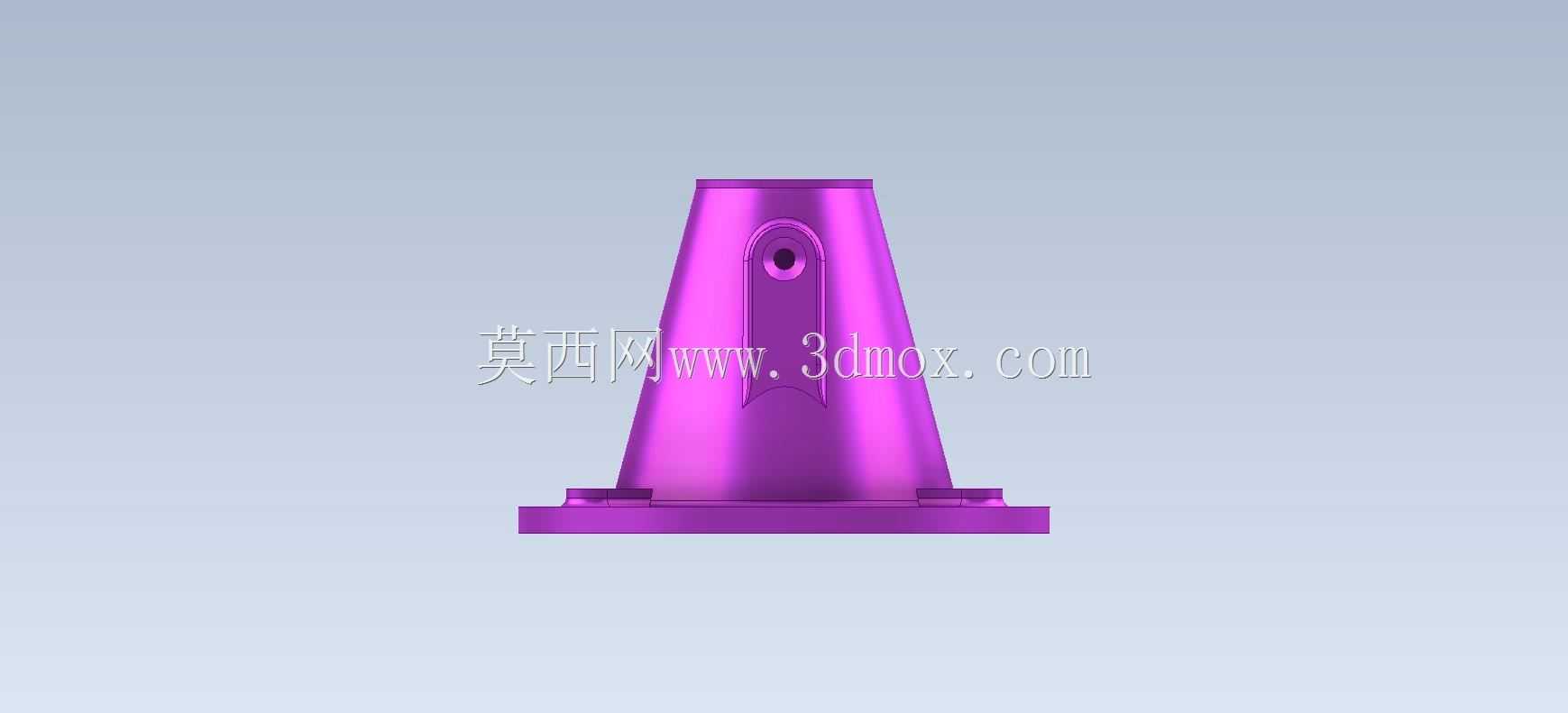

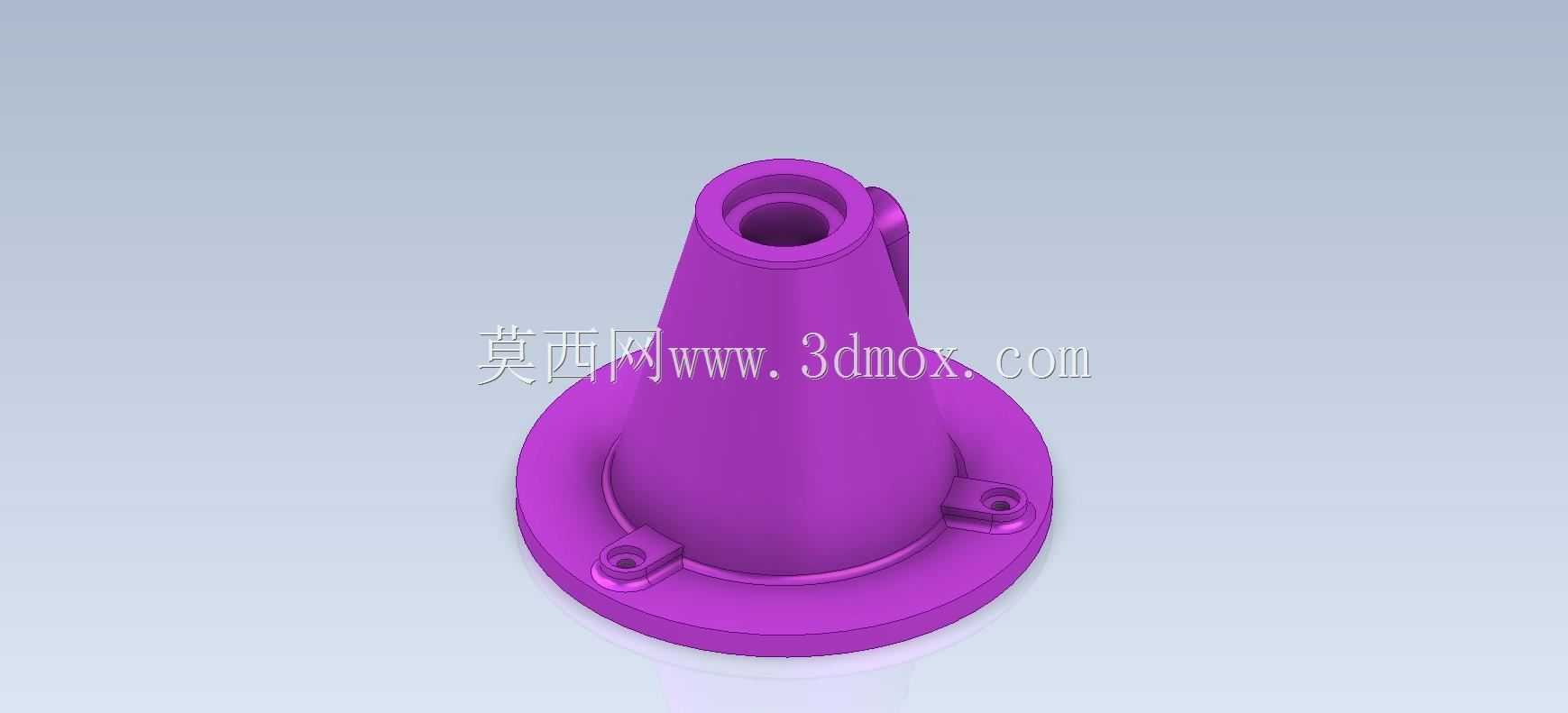

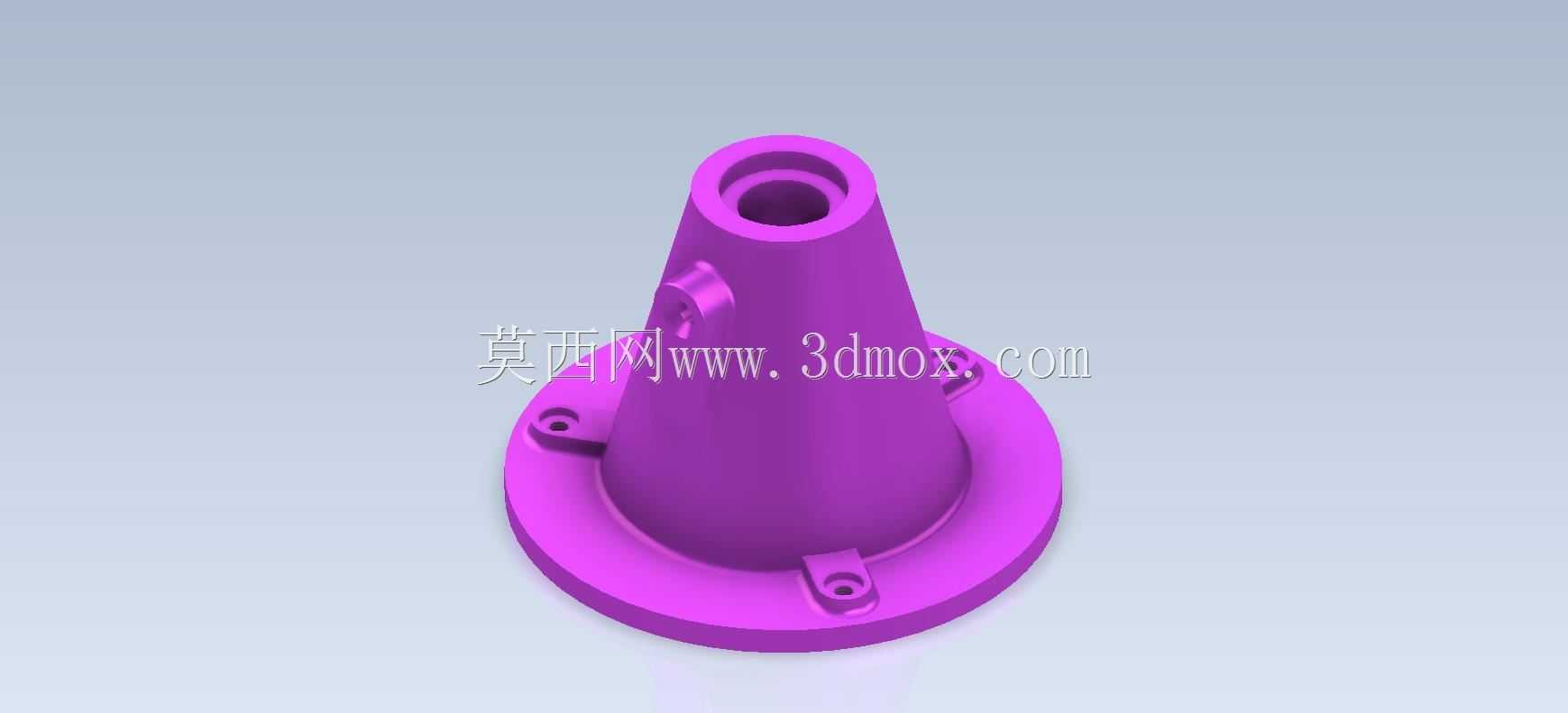

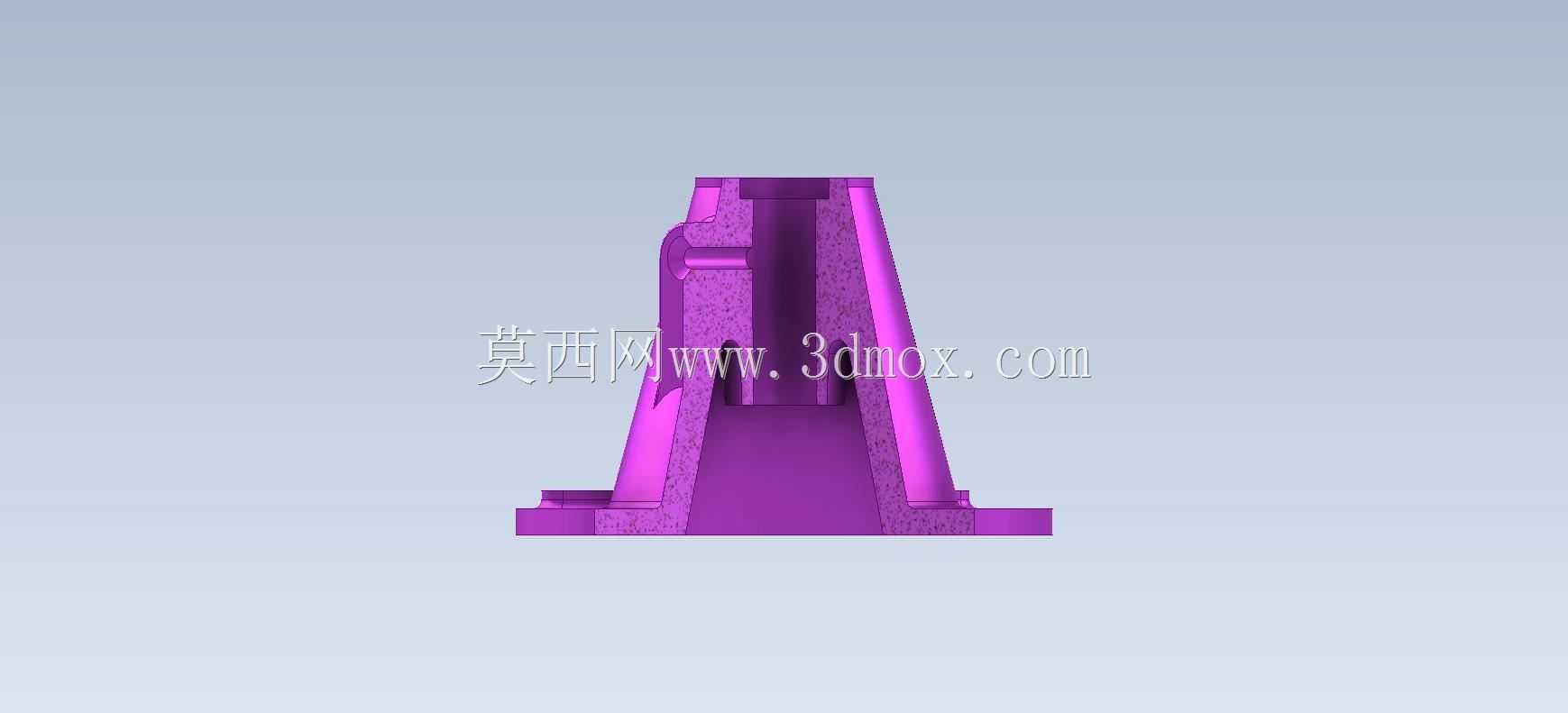

　　从结构设计逻辑来看，整个零件采用一体化的锥台加法兰盘构型，顶部的中空内孔是核心的配合面，加工时需要严格控制内孔的圆柱度和孔径公差，用来和上方插接的轴类零件形成间隙配合或者过渡配合，满足不同安装精度的需求；顶部内孔周边的环形端面是支撑贴合面，需要保证和内孔轴线的垂直度，避免上方安装的零件出现倾斜偏载。锥身外侧均匀分布的小型凸耳结构，是为了配合侧面的紧定螺钉使用，当上方的轴类零件插入顶部内孔后，可以通过凸耳上预留的螺纹孔拧入紧定螺钉，顶住插入的轴件实现周向和轴向的固定，不需要额外加工轴上的定位槽，降低了配套零件的加工成本，也方便后期调整支撑高度时快速拆装。

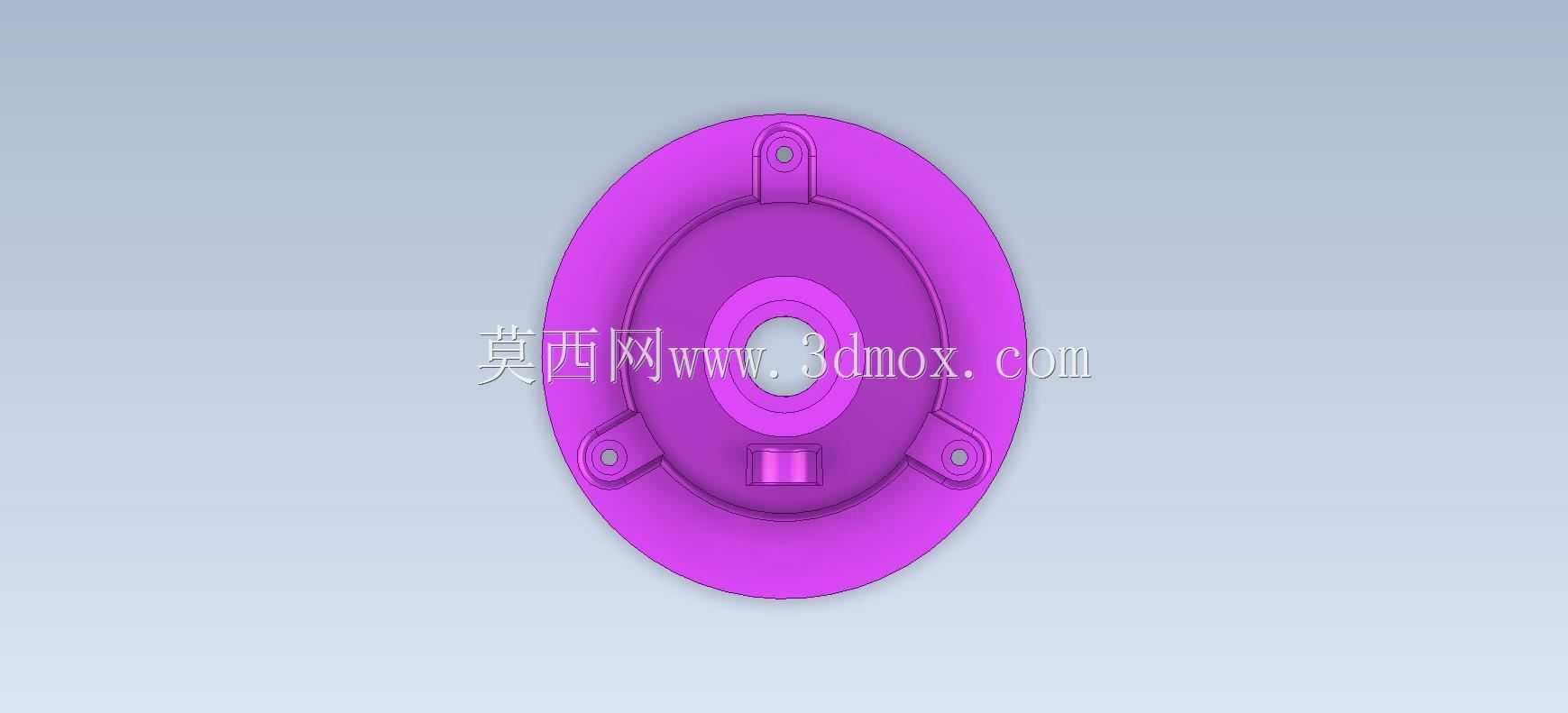

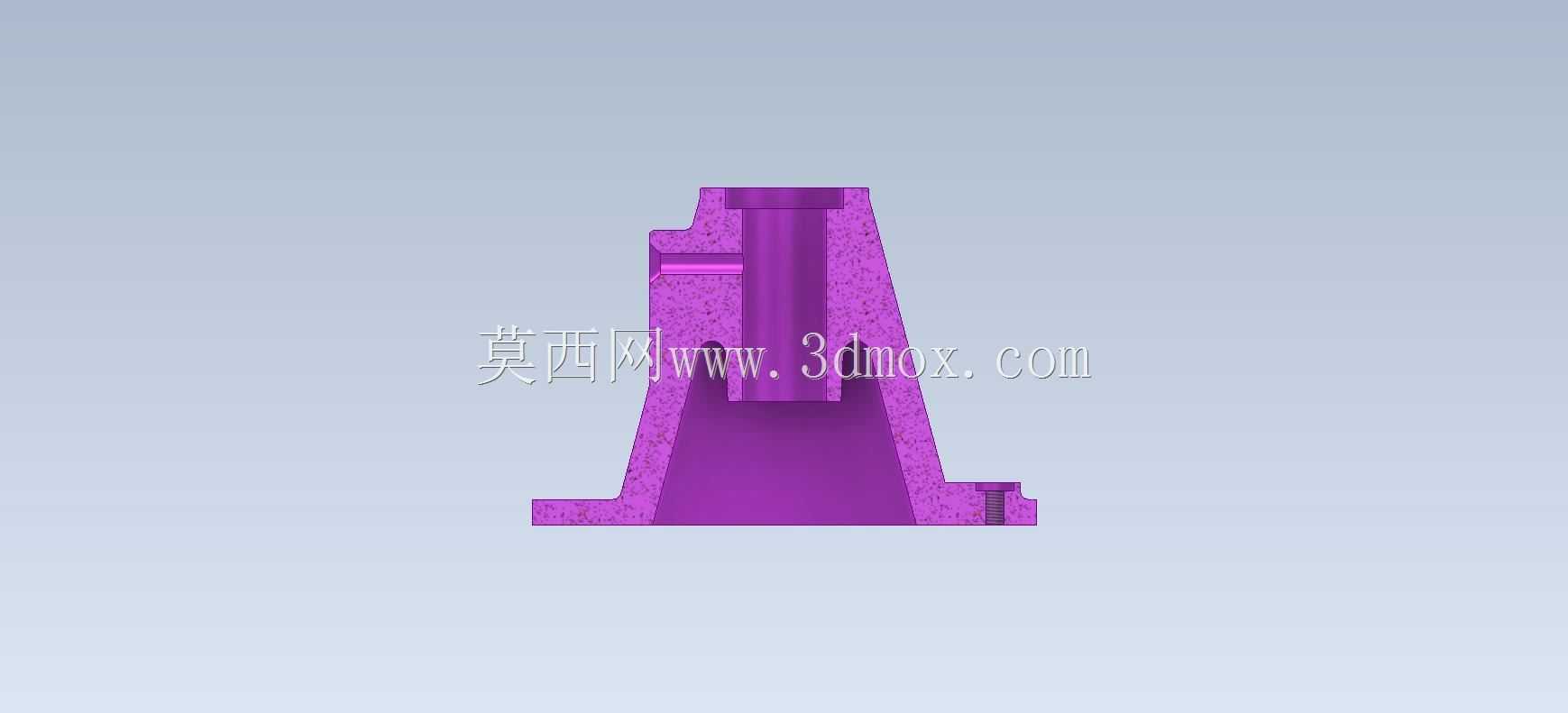

　　底部的法兰盘是整个构件的安装基准，法兰上均匀开设的三个带沉台的安装孔，是用来穿设内六角螺栓将整个支撑件固定在设备的安装基板上，沉台的设计可以让螺栓头完全埋入法兰盘面以下，不会出现螺栓头突出法兰面干涉其他零件的问题，三个安装孔采用120度均匀分布的布局，相比四个安装孔的设计，在安装时可以自动适配安装面的微小平面度误差，不会出现过定位导致的安装应力，同时三个固定点的锁紧力分布更均匀，拧紧螺栓时不会让法兰盘出现翘曲变形。在尺寸边界的设计上，锥身的锥度控制在1:8左右，这个锥度比例既可以保证足够的支撑刚度，又不会让底部法兰的直径过大占用过多的安装空间，法兰盘的外径设置为锥身小端直径的2.4倍，足够的法兰外伸量可以让固定螺栓的布置位置远离锥身根部，避免螺栓拧紧时的压应力和锥身根部的结构应力叠加。

　　在实际选型使用时，需要注意顶部内孔的配合深度要大于插入轴件直径的1.5倍，保证足够的配合长度来承受侧向弯矩，避免轴件出现晃动；法兰安装面的平面度需要控制在0.1mm以内，如果安装基板的表面粗糙度过大，需要在法兰和安装面之间加装薄铜垫调整接触精度，避免长期受载后出现支撑松动。这类支撑件采用一体成型结构，没有额外的拼接焊缝或者连接紧固件，整体的结构刚度更好，在有微幅振动的设备工况下不会出现连接松动的问题，相比拼接式的支撑柱，零件数量更少，安装维护的工作量更低，适合在标准化的小型设备模块中批量使用。另外锥身的外表面没有多余的凸起结构，不容易积灰和残留生产过程中的碎屑，在食品包装、电子无尘车间这类对清洁度有要求的场景中使用时，日常清理维护更加方便，不会出现卫生死角。
