带侧置接口的加强筋式储液腔体结构

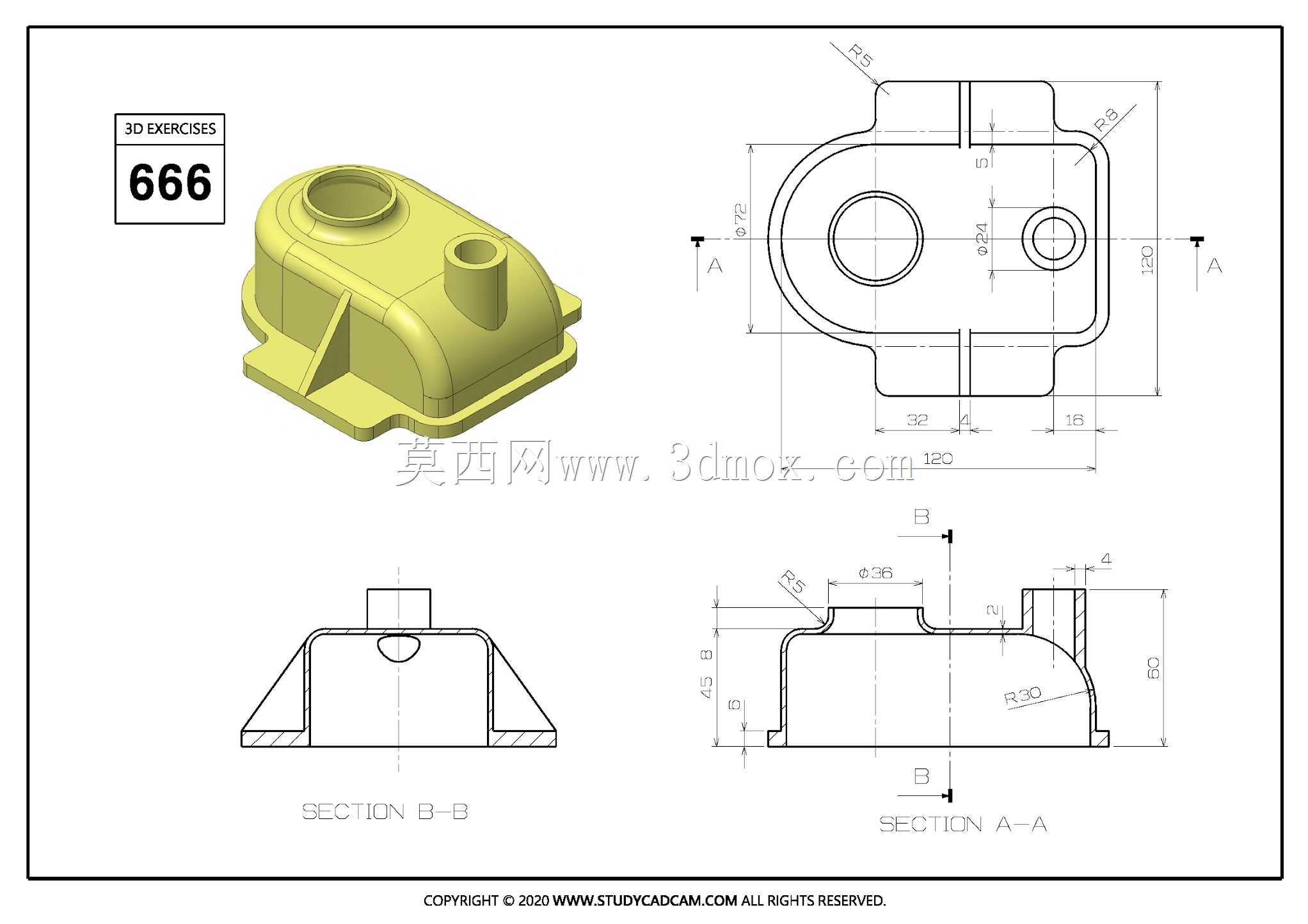

　　这类带侧置直立接口的腔体结构，在小型流体回路、桌面级实验装置、小型动力单元的油路或气路分路单元中十分常见，日常做建模练习时经常会遇到这类兼顾储容、接口对接、安装固定的复合结构，很适合用来练习拔模、抽壳、筋特征、安装边过渡这些基础但考验细节处理的建模操作。从实际应用场景来看，这类腔体大多作为小型系统的暂存腔使用，比如小型润滑系统的储油腔、气动回路的缓冲气室、实验装置的试剂暂存腔，不需要承受过高的内部压力，但对安装的稳固性、接口的对接精度、腔体的密封可靠性有明确要求。

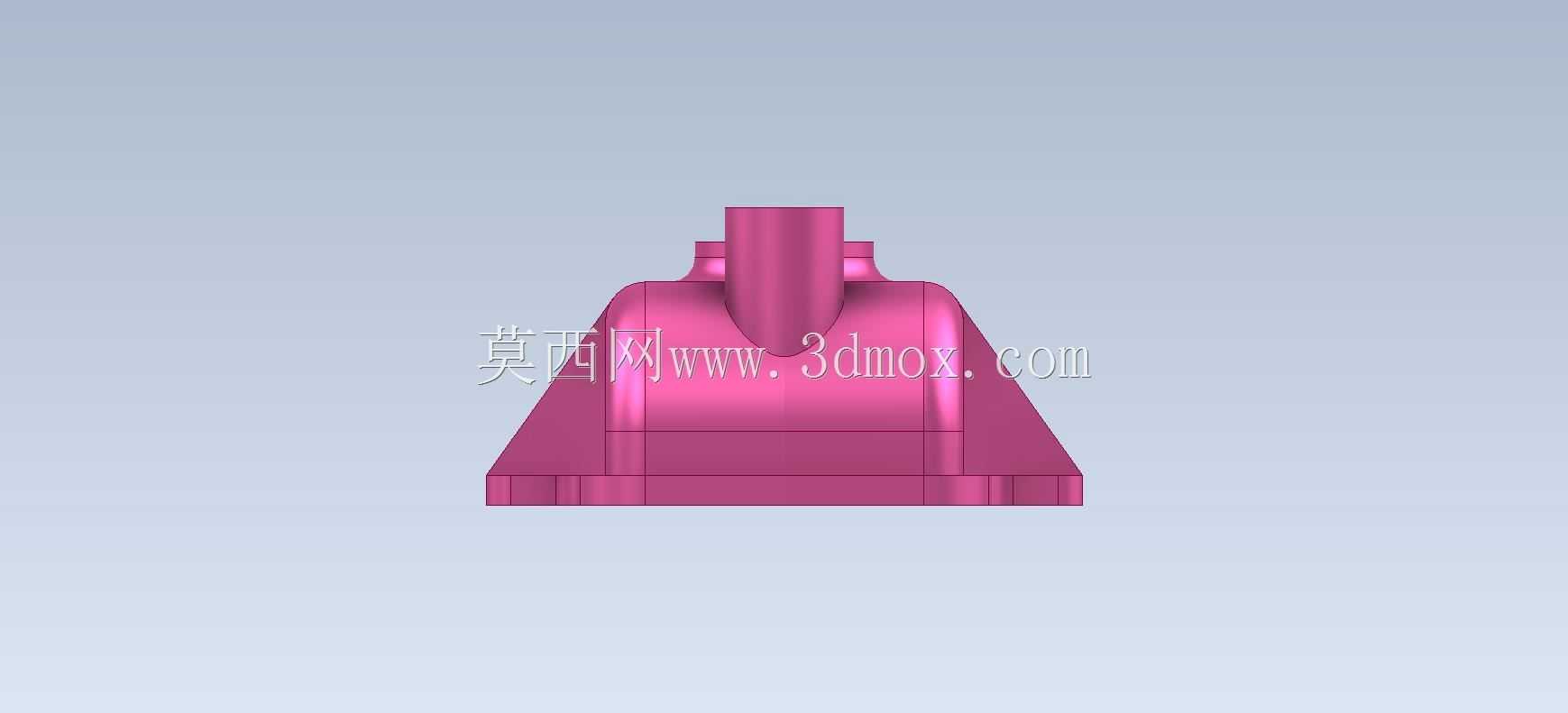

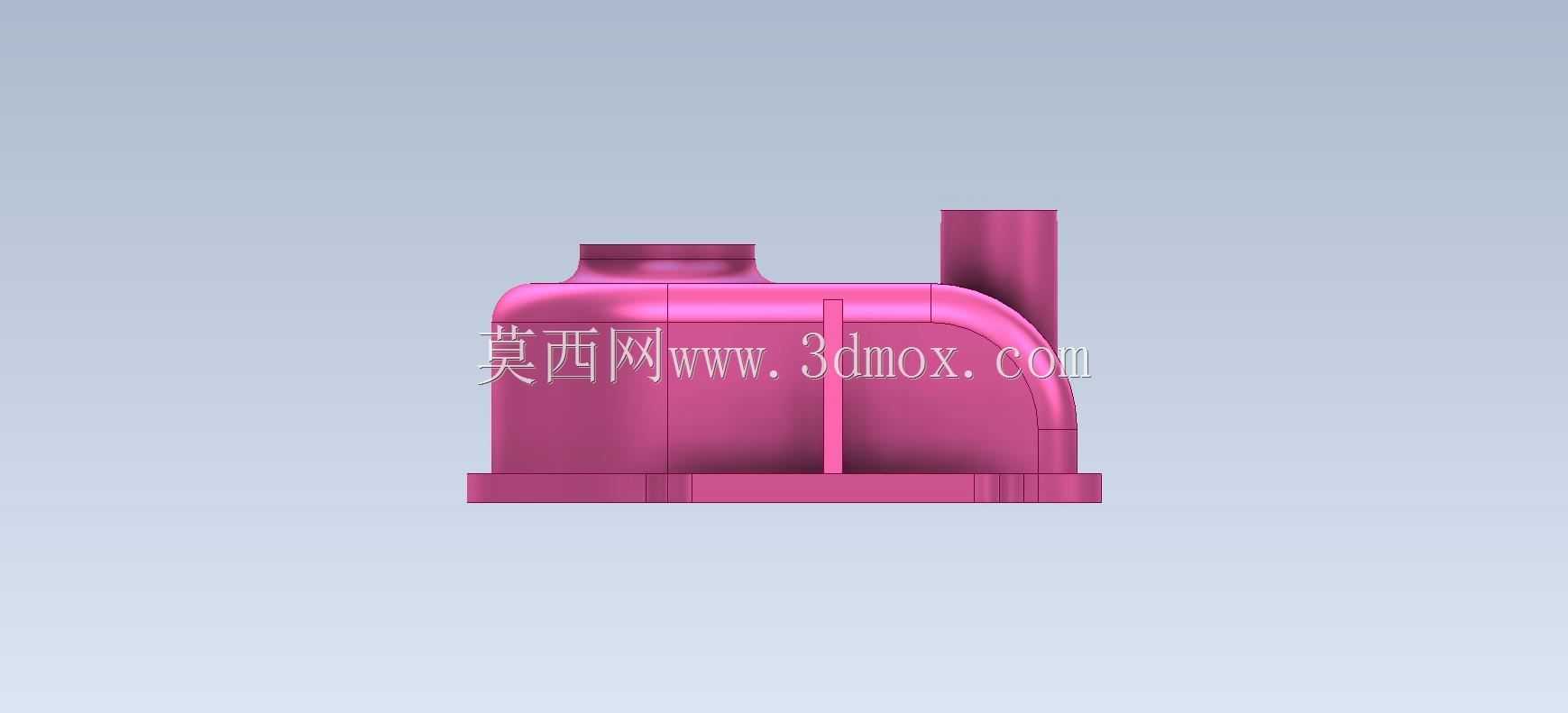

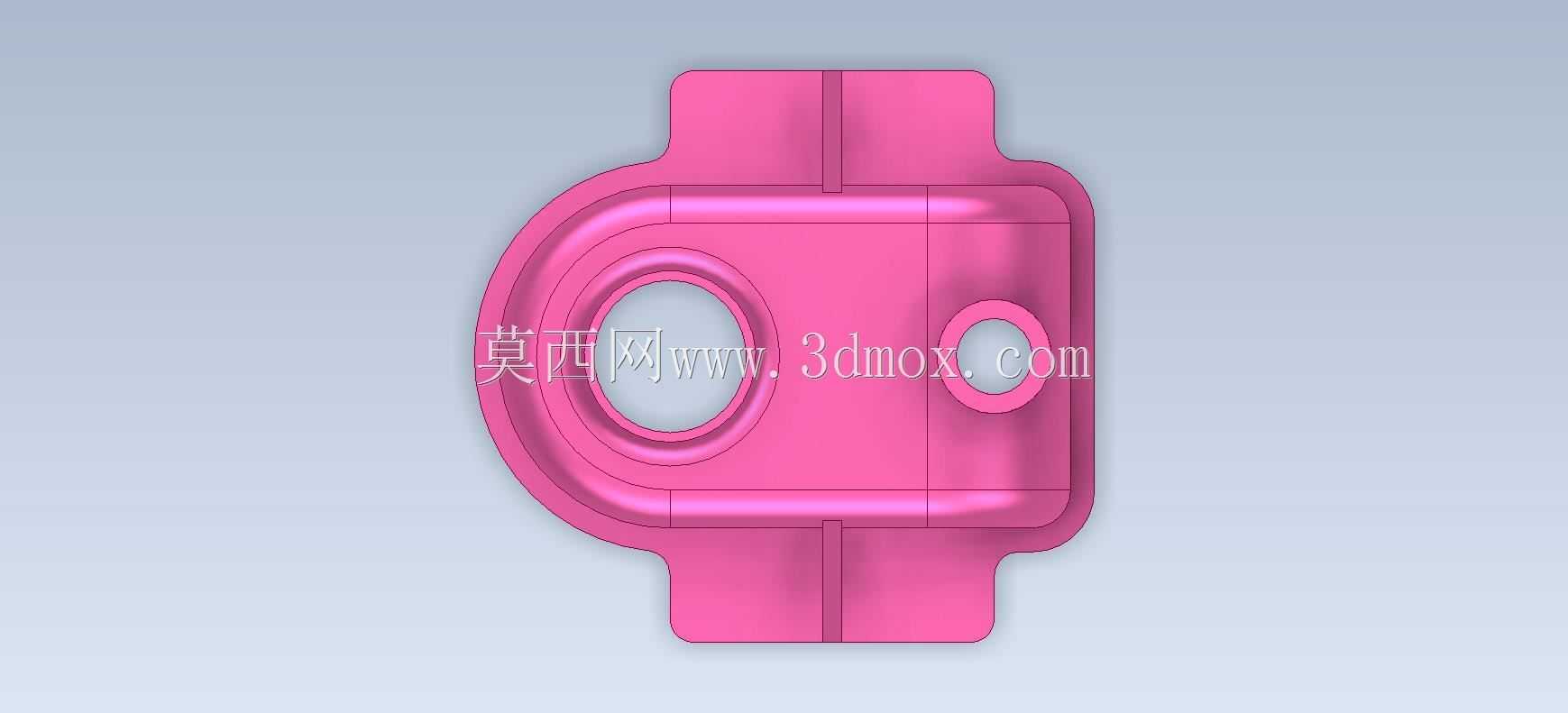

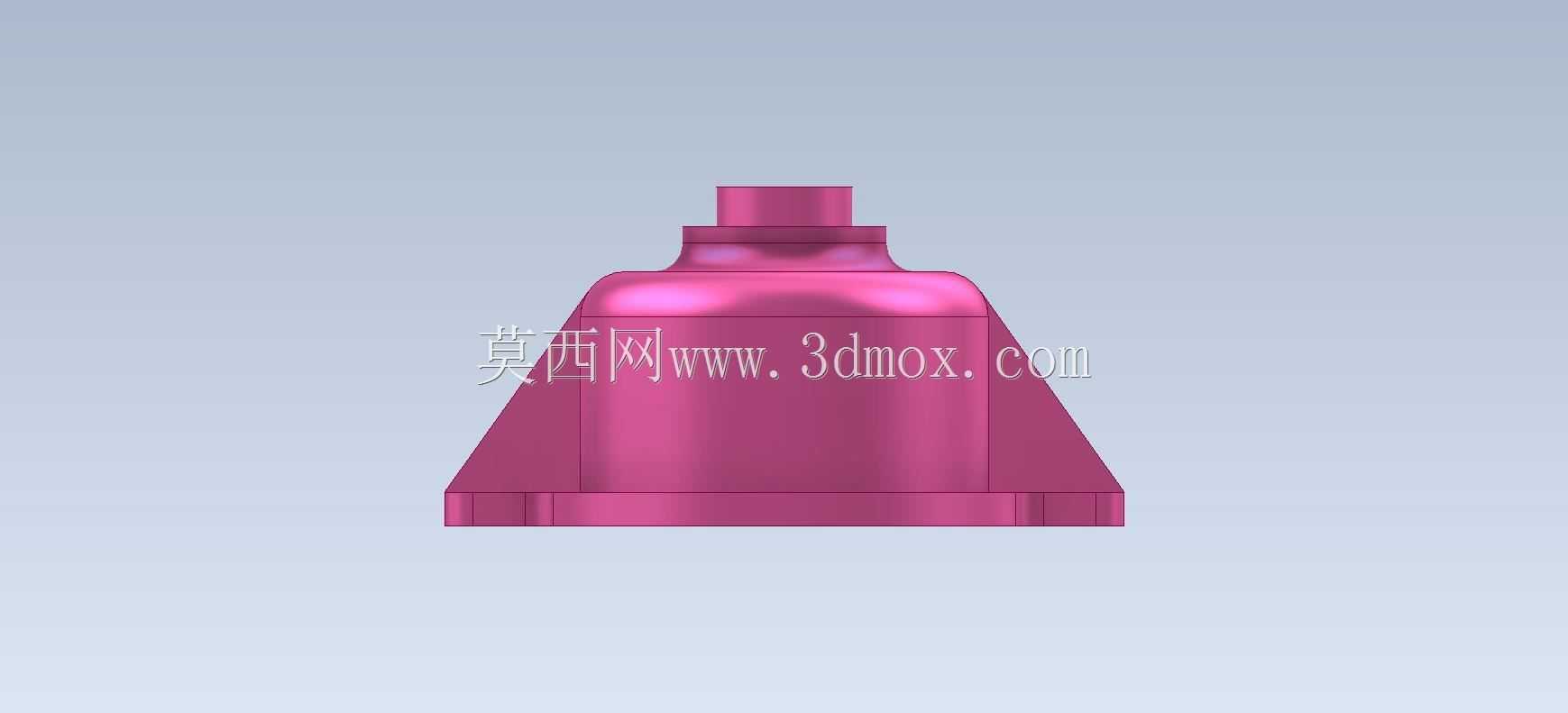

　　从结构设计的思路来看，主体采用圆角过渡的类方腔形态，底部做了向外延伸的安装法兰边，法兰边上预留了安装固定的孔位边界，安装时可以通过螺栓穿过法兰边的孔位将整个腔体固定在安装基板上，底部法兰与腔体主体的过渡位置做了大圆角处理，避免应力集中，同时也能减少注塑或者机加工过程中的应力变形。腔体顶部开设了大直径的主接口，这个接口一般用来做加注、主路对接或者检修口使用，接口做了加厚的凸台设计，保证接口处的壁厚足够加工螺纹或者对接快插接头，不会因为壁厚不足导致接口开裂。侧置的直立小接口是分路接口，一般用来接输出管路或者检测元件，比如接压力传感器、输出油管、排气管路，接口同样做了加厚凸台，高度方向留出了足够的管路安装空间，不会和顶部主接口的操作空间产生干涉。

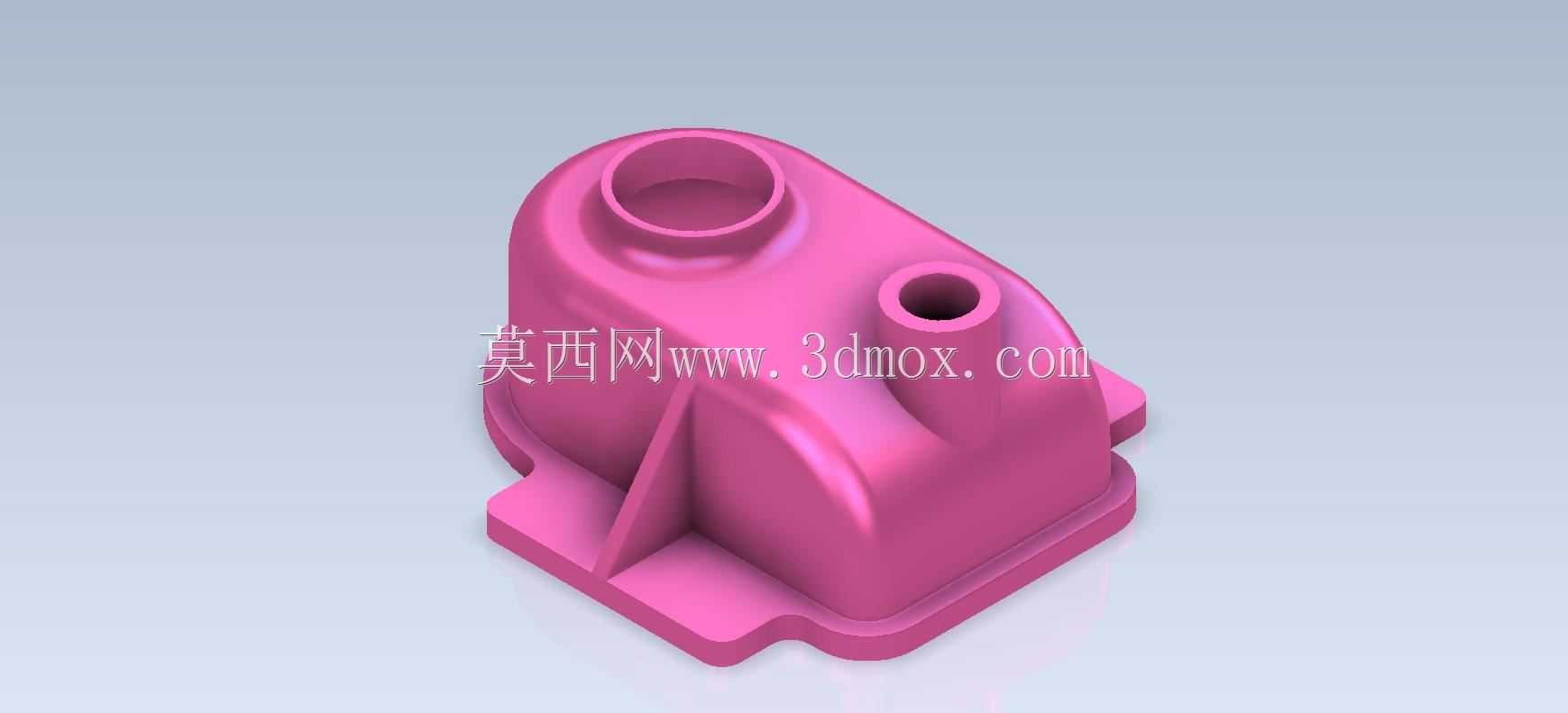

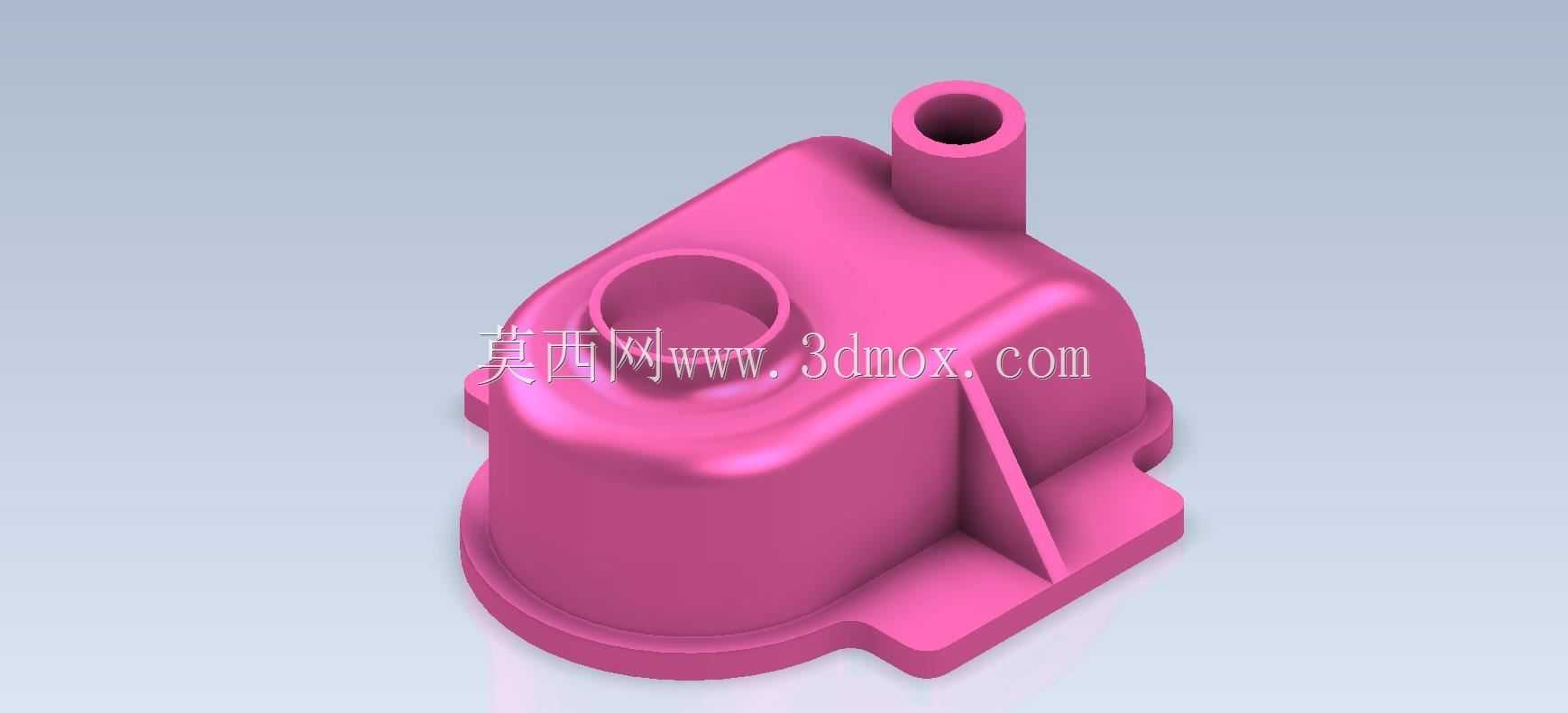

　　在腔体侧壁和侧接口之间设置的三角形加强筋是这个结构的关键细节，因为侧置接口在对接管路时会承受侧向的插拔力，设备运行过程中管路的振动也会对接口根部产生持续的交变应力，如果没有加强筋，接口根部很容易因为应力集中出现断裂，三角形加强筋分别连接腔体侧壁、侧接口外壁、底部安装法兰面，三个方向的连接把侧接口的受力直接传导到腔体主体和安装底座上，大幅提升接口的结构强度，同时筋板的厚度做了渐变处理，和腔体壁、接口壁的连接处做了小圆角过渡，避免筋板根部出现缩痕或者应力集中。

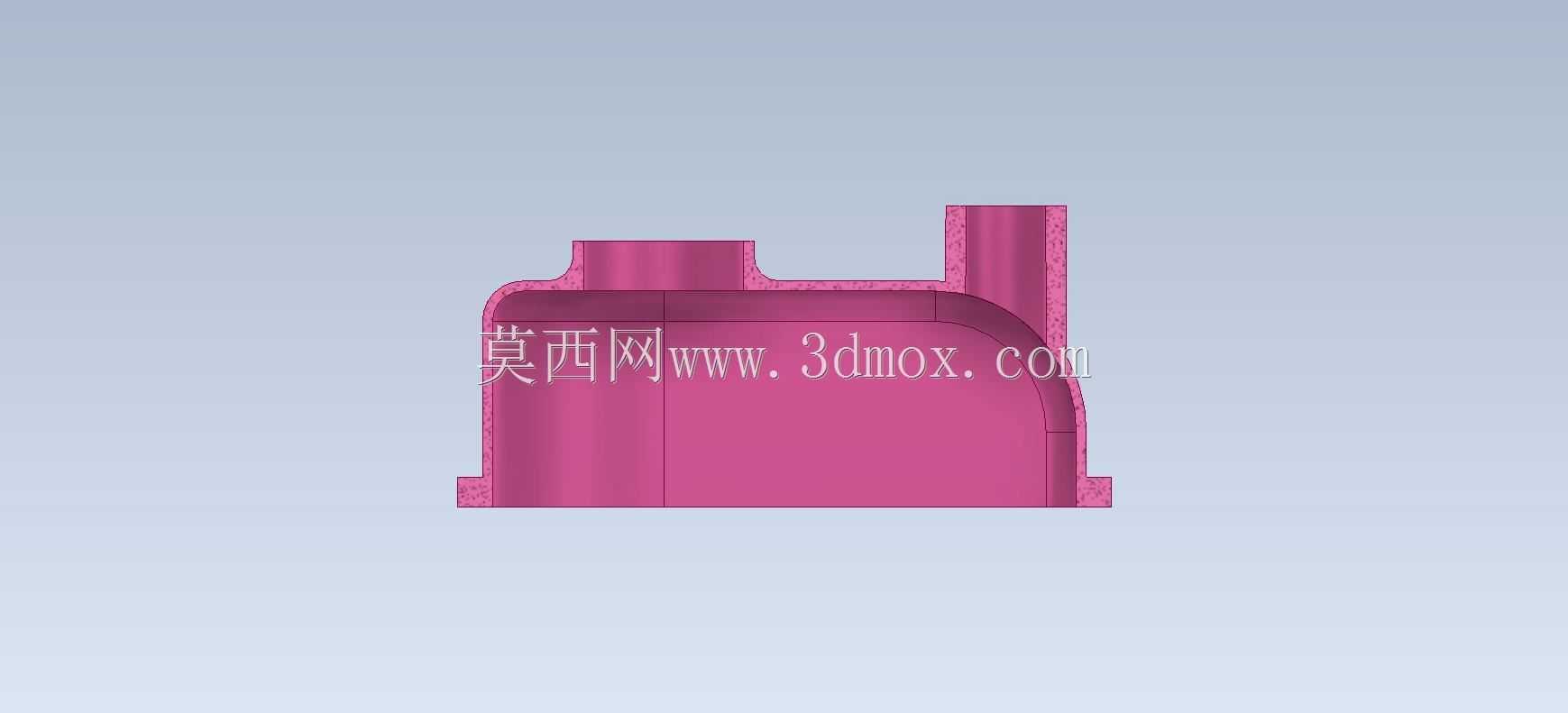

　　从安装边界来看，整个腔体的最大外轮廓由底部安装法兰的尺寸决定，安装时需要在基板上预留对应大小的平面区域，法兰边的厚度足够承受螺栓锁紧的压力，不会因为锁紧力过大导致法兰变形。腔体的高度方向需要预留出顶部主接口的操作空间，侧接口的伸出方向不能有其他结构遮挡，保证管路可以顺利对接。腔体的壁厚设计遵循均匀过渡的原则，主体壁厚保持一致，接口凸台、加强筋、安装法兰的厚度都和主体壁厚保持合理的比例，避免壁厚差异过大导致成型时出现缩孔、凹陷等缺陷，如果是采用注塑工艺生产，拔模角度的设置也需要顺着脱模方向统一，侧接口的内孔和顶部主接口的内孔拔模方向要和开模方向匹配，减少侧向抽芯的结构复杂度，降低生产制造成本。

　　做这类结构的建模时，很容易忽略的细节是各个特征之间的过渡处理，比如加强筋和腔体壁的相交处如果直接做直角连接，不仅实际生产时容易出现应力集中，建模时也容易出现零厚度的几何错误，所有的相交位置都要做对应尺寸的圆角过渡，圆角半径要根据相邻壁的厚度来调整，不能统一用同一个圆角半径。另外底部安装法兰的平面度要求也需要在设计时考虑，安装面如果有翘曲，会导致安装后密封不严，出现渗漏的问题，所以法兰边的厚度要足够，必要时可以在法兰背面做加强结构，保证安装面的平面度。这类结构虽然看起来简单，但涵盖了机械结构设计中最常见的腔体、接口、安装、加强等设计要素，是非常典型的基础机械结构练习案例，掌握这类结构的设计逻辑和建模方法，对后续设计更复杂的流体类、壳体类机械结构有很大的帮助。
