带法兰安装座的弧形腔体机械练习构件

　　在日常机械结构设计的基础练习环节，这类带弧形腔体的法兰安装构件，是很多从业者刚接触三维建模时绕不开的典型练习载体，它的结构特征覆盖了机械零件里最常见的几类设计要素，能帮建模者快速熟悉拉伸、切除、阵列、倒角这些基础建模指令的实际应用逻辑。从实际应用场景来看，这类结构常出现在小型气动执行元件的端盖、微型传动机构的壳体连接段，或是轻工设备里的导向轴支座集成件上，它不需要承担大吨位的重载载荷，更多是作为腔体容纳、部件定位、多面安装的集成载体来使用。

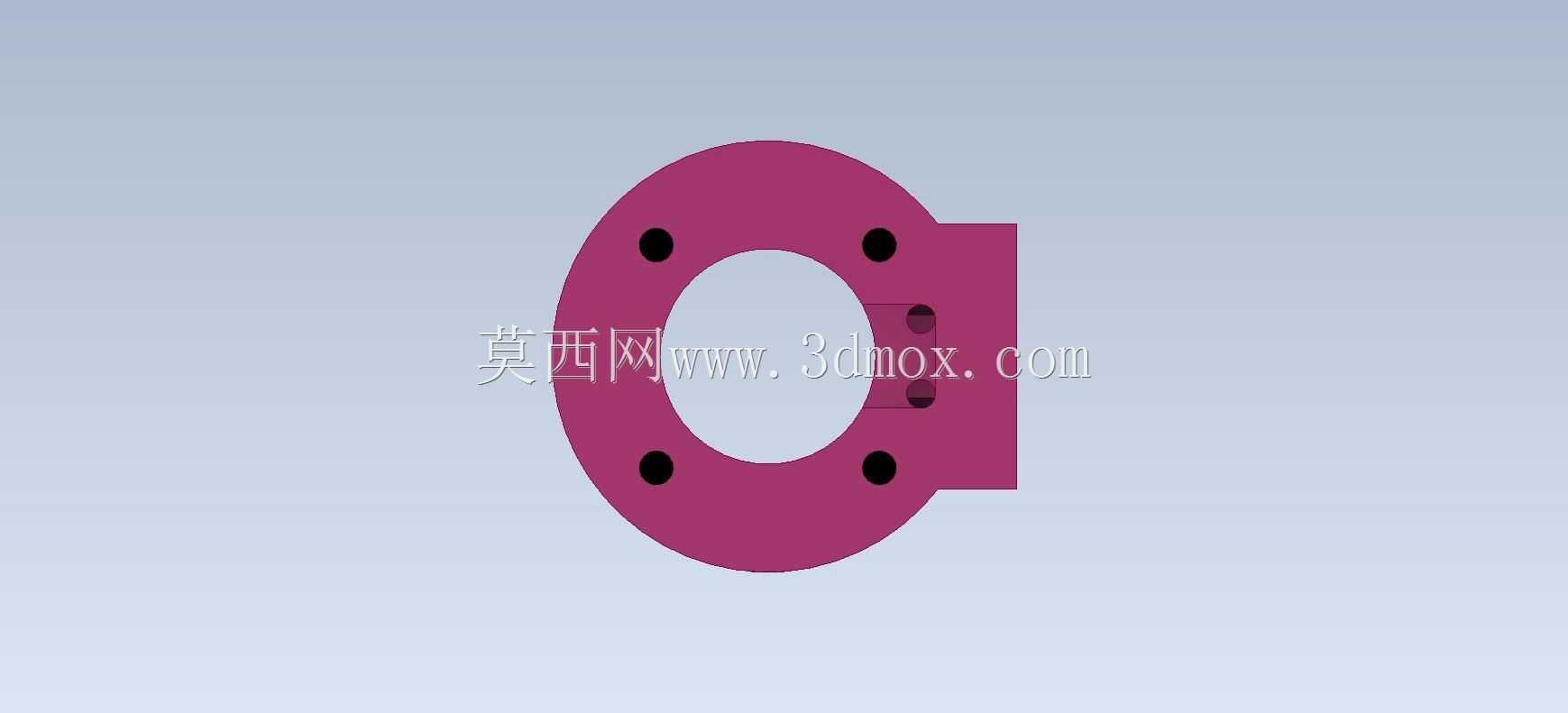

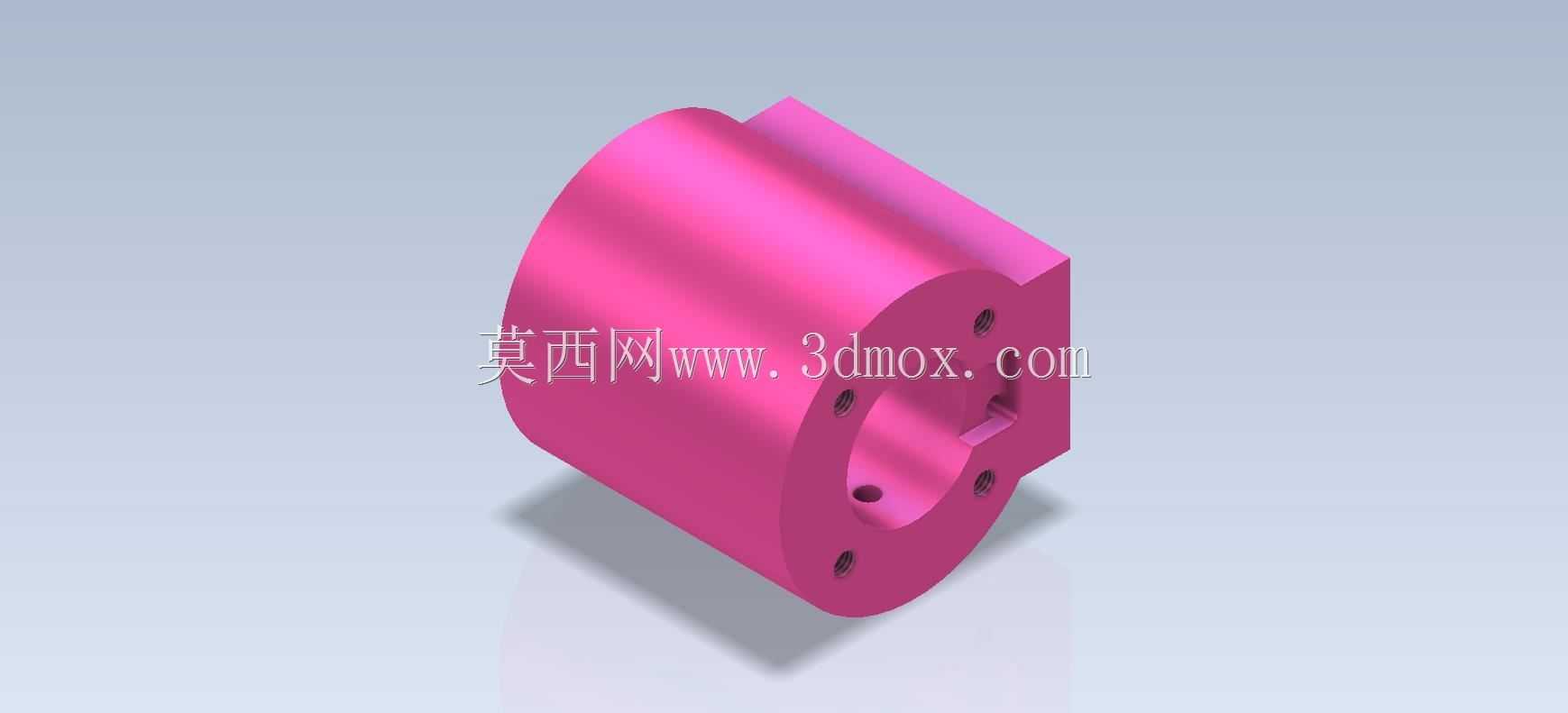

　　看这个构件的功能特性，左侧带环形阵列孔的法兰端面，是用来和外接管路、端盖或者驱动元件做端面密封连接的，六个均匀分布的安装孔可以适配M3到M4规格的内六角螺丝，安装时能保证连接受力均匀，不会出现单侧压紧导致的密封失效问题。构件主体的弧形顶面，是为了适配内部圆柱形腔体的外形，做等壁厚设计的时候能减少不必要的材料堆积，既可以降低注塑或者机加工环节的材料成本，也能避免壁厚不均带来的应力集中问题，要是用ABS材质做3D打印试制，这种等壁厚结构还能减少打印过程中的翘曲变形概率。

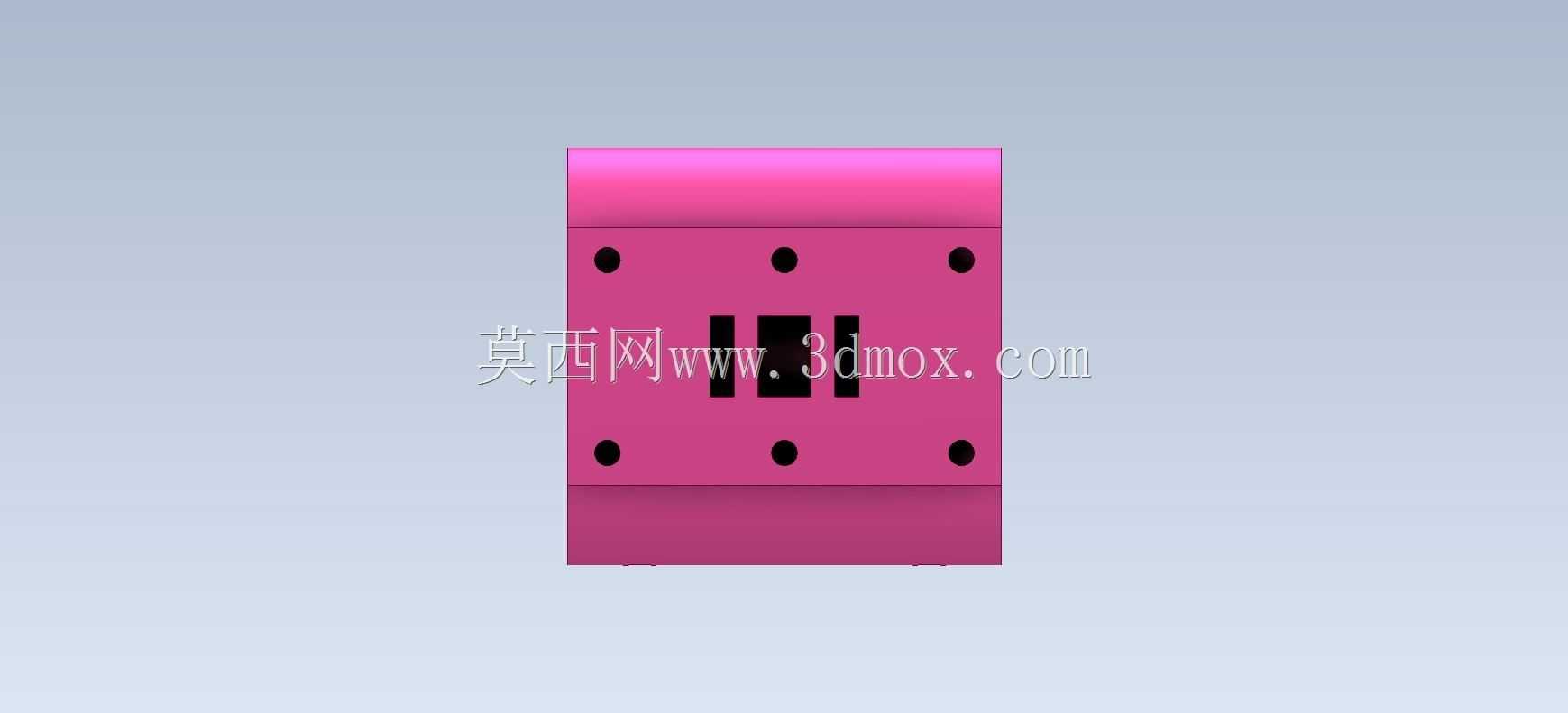

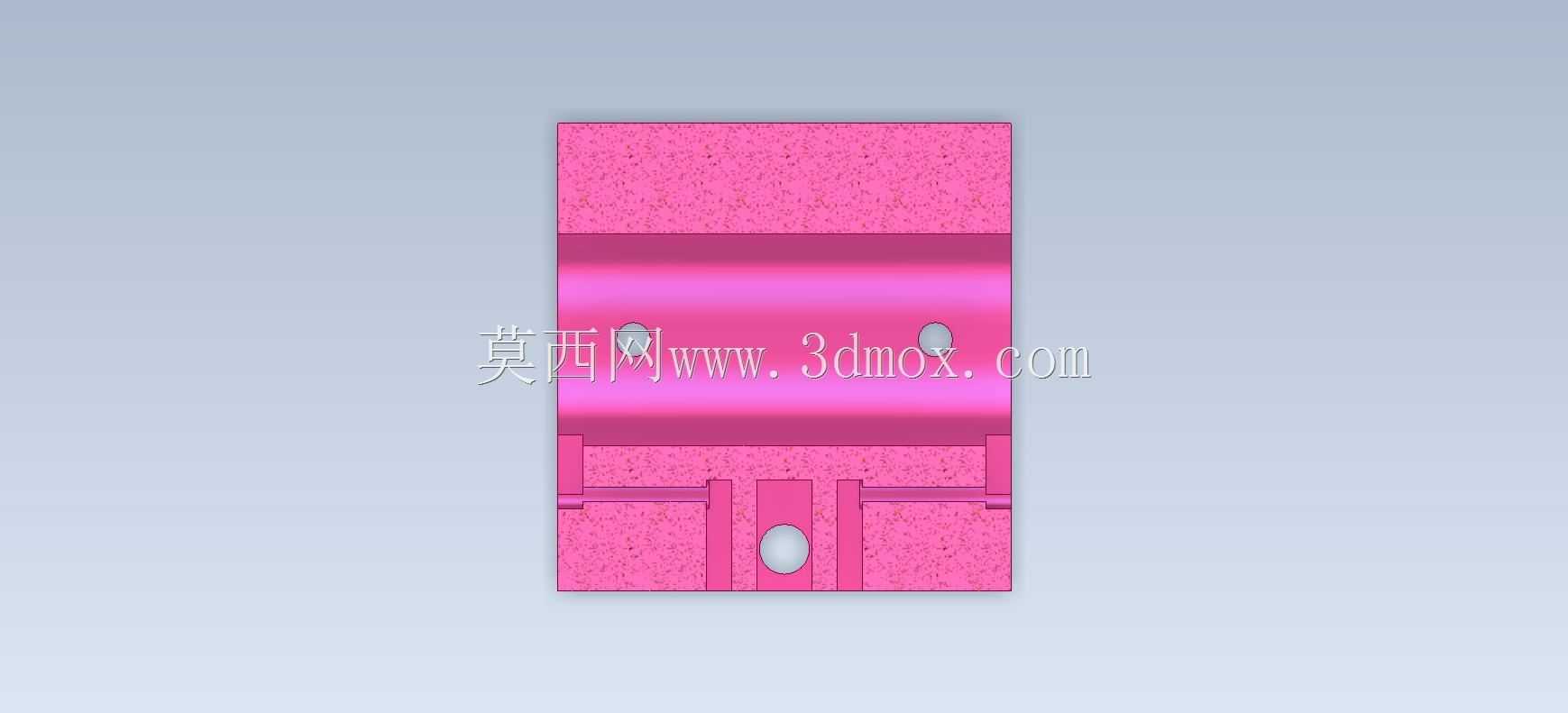

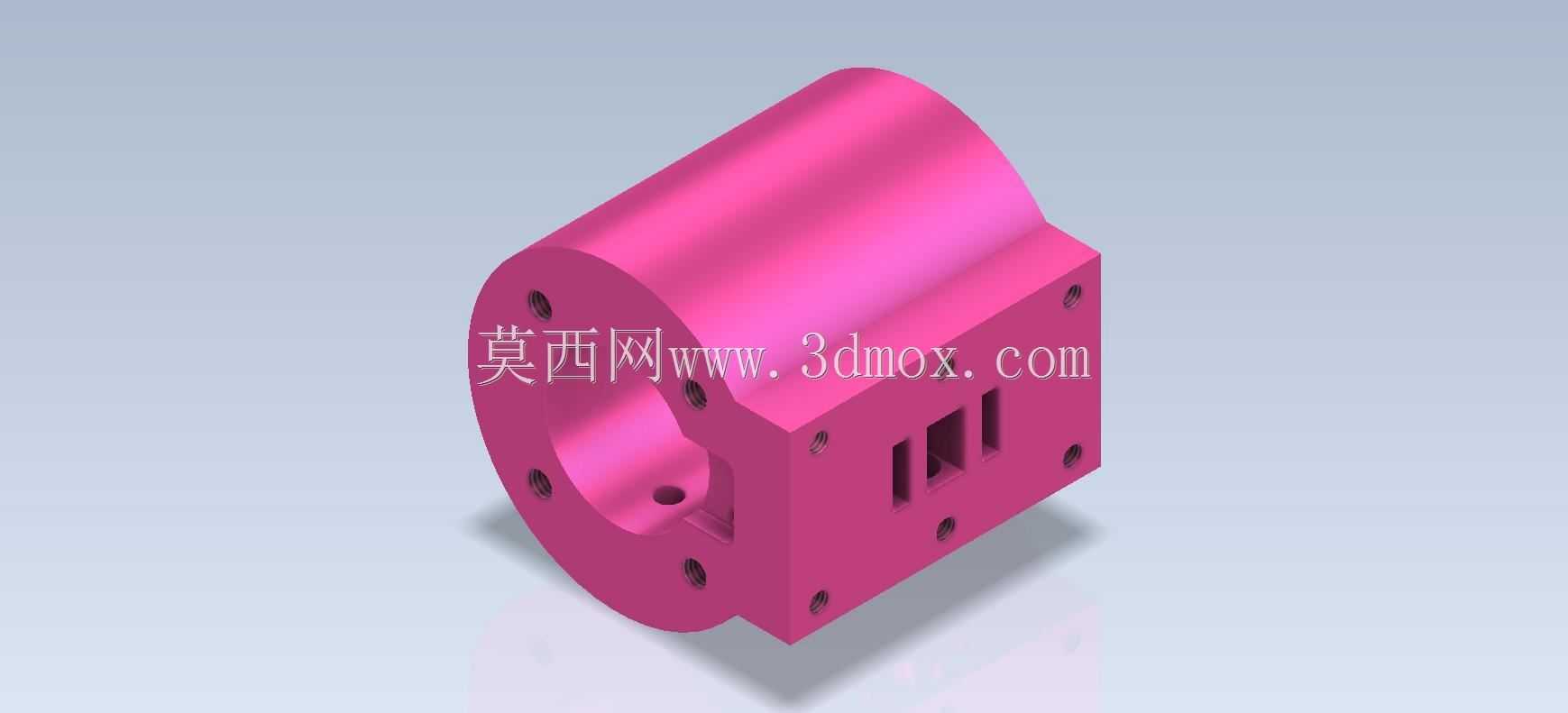

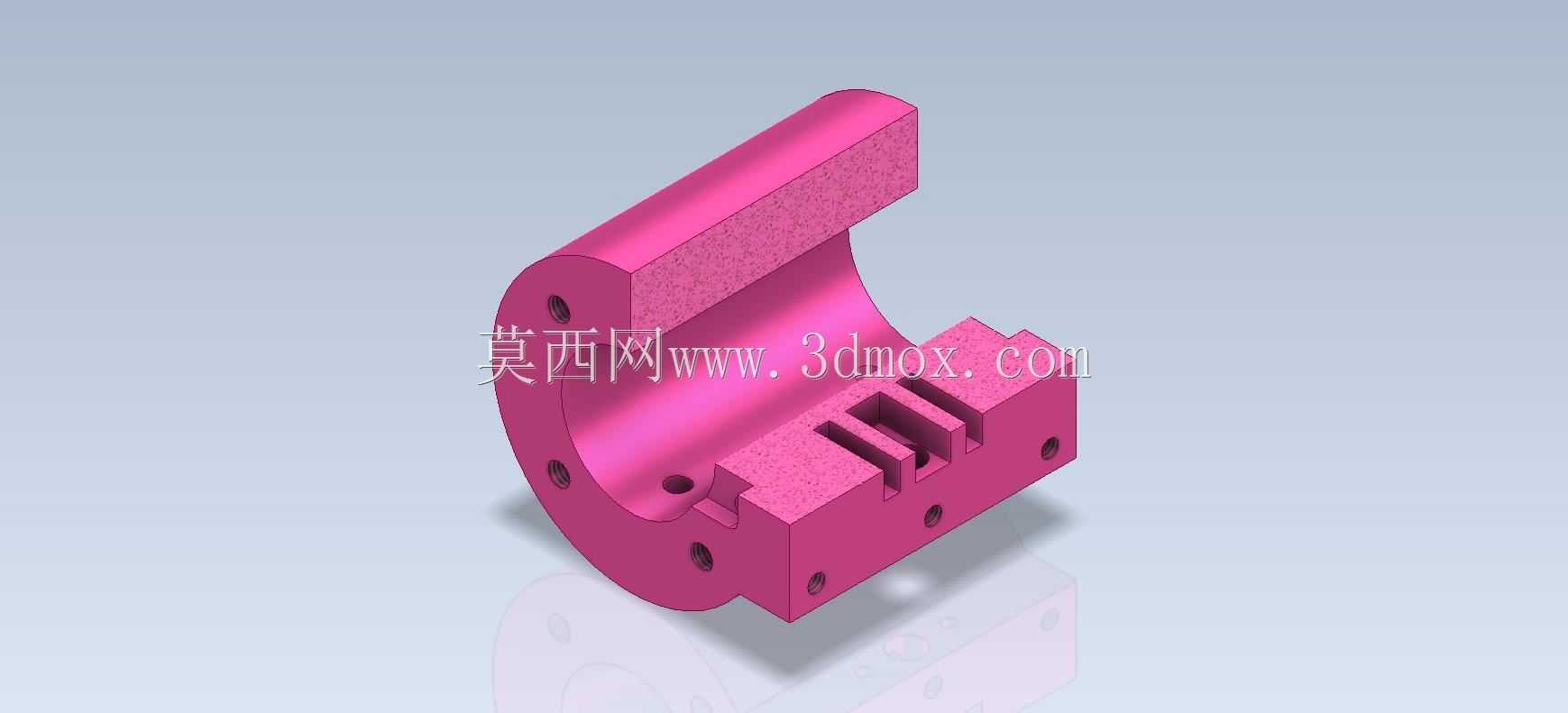

　　构件右侧的方形安装立面，是用来把整个部件固定在设备安装板上的，四个角的沉头孔可以让螺丝安装后头部不突出安装面，不会和周边运动部件产生干涉，立面上开的三个矩形通槽，是用来穿设传感器线束、定位销或者小型拨杆的，槽口的边缘做了0.2mm的微小倒角，既可以去除机加工产生的毛刺，也能避免穿线的时候刮破线缆外皮。腔体内部的台阶孔设计，是用来嵌装微型轴承或者导向衬套的，台阶的定位面可以保证轴承安装后的轴向定位精度，控制在0.02mm以内的同轴度要求，能满足小型转轴的转动支撑需求，不会出现转动卡滞的问题。

　　从设计思路上来说，做这个构件建模的时候，首先要确定的是左侧法兰端面的基准，把整个零件的坐标系原点设在法兰端面的中心位置，这样后续做环形阵列孔的时候能直接以原点为阵列中心，减少基准偏移带来的尺寸误差。主体腔体的拉伸深度要和右侧安装立面的厚度做匹配，保证腔体内部的台阶面和安装立面的内侧平面保持齐平，这样内部安装的零件端面能完全贴合定位面，不会出现轴向窜动。设计安装孔位的时候，要提前考虑安装边界的问题，左侧法兰的外圆直径比安装孔的分布圆大4mm，留出足够的螺丝扳手操作空间，不用在装配的时候特意做避让设计；右侧方形立面的边缘距离最近的安装孔中心有3mm的余量，能保证螺丝拧紧的时候不会出现立面边缘开裂的问题，要是用铝合金材质做机加工，这个余量还能减少装夹时的变形量。

　　实际选型使用的时候，要注意这个构件的安装空间边界，整体长度方向从法兰端面到方形立面的外侧是42mm，弧形顶面的最高处距离安装底面是28mm，安装时要在弧形顶面上方留出至少5mm的散热或者操作间隙，避免和周边的管线、结构件产生摩擦。腔体内部的通孔直径是12mm，适配的转轴或者衬套外径不能超过这个尺寸，要是需要穿设更大直径的零件，就得同步放大法兰的外圆尺寸和安装孔的分布圆直径，保证整体结构的强度足够。另外立面上的矩形通槽位置，是在腔体的中下部，穿线的时候要注意线缆的弯曲半径不能小于5mm，避免线缆弯折过度导致内部线芯断裂。

　　很多新手做这类练习件的时候，容易忽略安装孔的沉头深度、倒角尺寸这些细节，要么沉头做太浅螺丝头突出，要么倒角做太大影响安装面的贴合精度，实际上这些细节恰恰是实际生产装配里最影响装配效率的点，沉头深度要比所用螺丝的头部厚度大0.1mm，既能保证螺丝头完全埋入，也不会因为沉头过深降低安装面的连接强度。还有腔体内部的相交孔位置，要做0.3mm的清角处理，不然机加工的时候刀具没法完全走到角落，会导致内部安装的衬套没法完全贴合定位面，出现装配间隙。
