V型块夹紧工装夹具结构设计

　　这款V型块夹紧装置是机械加工、装配工序中极为常用的定位夹紧工装，核心作用是对轴类、套类等回转体工件完成快速定位与可靠夹紧，适配铣削、钻削、划线、检测等多类工序的装夹需求，在中小批量零件加工、工装实训教学场景中应用十分广泛。

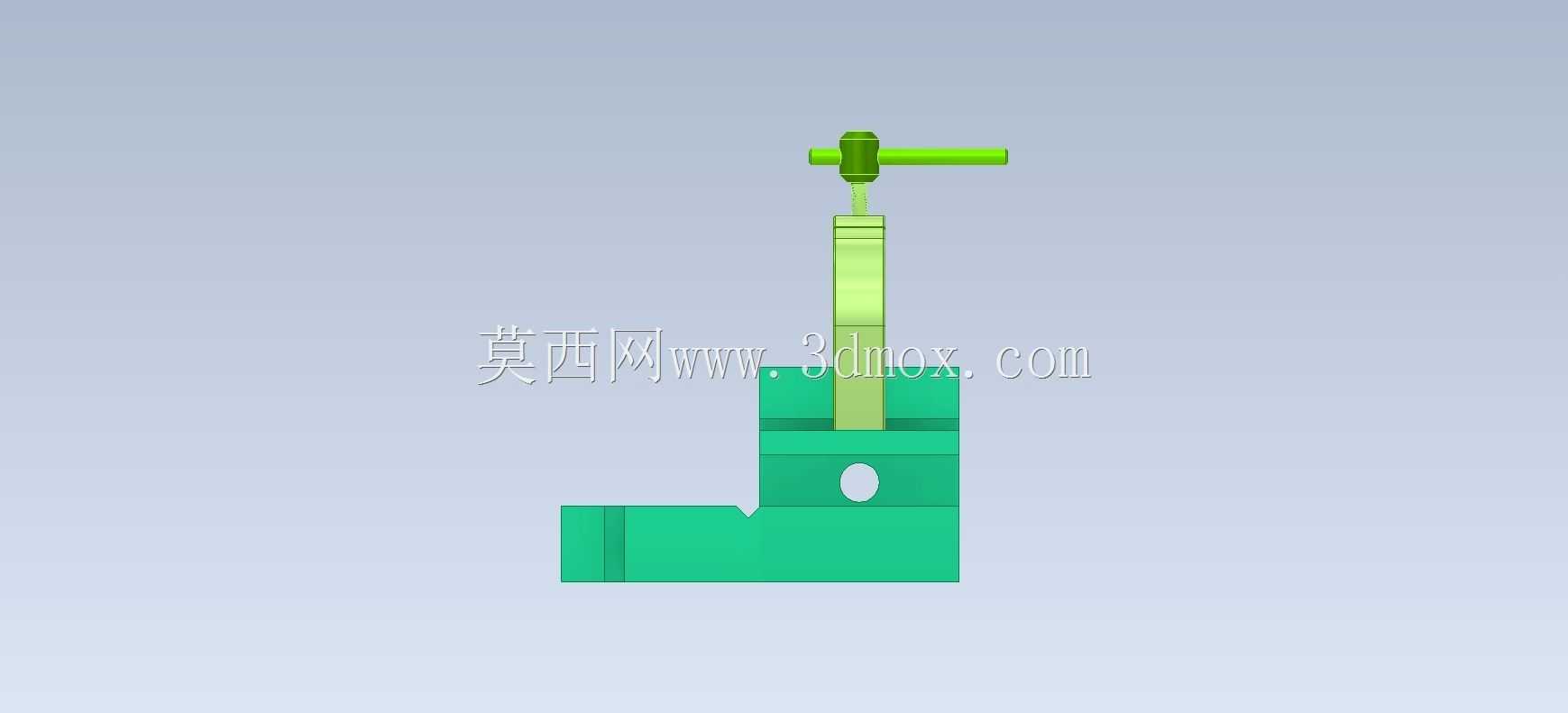

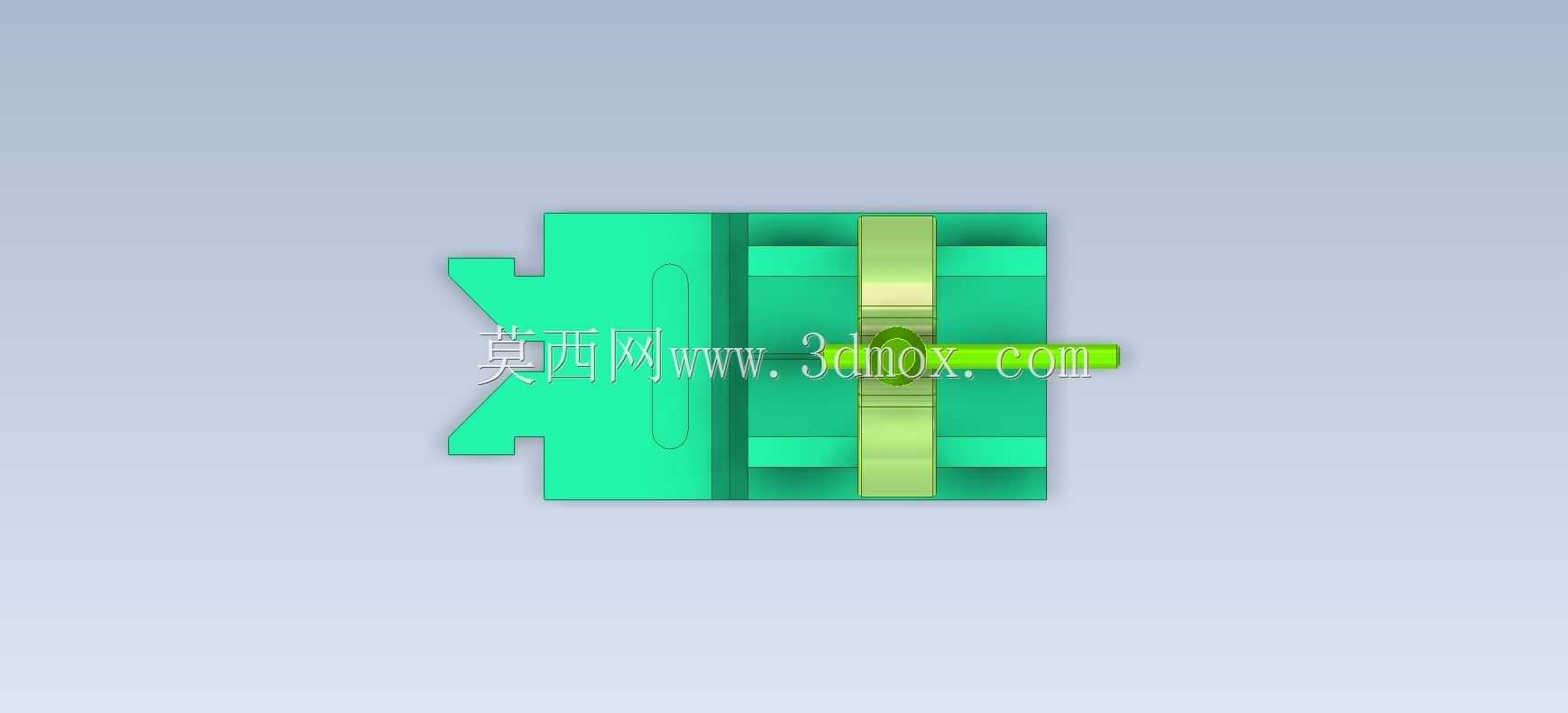

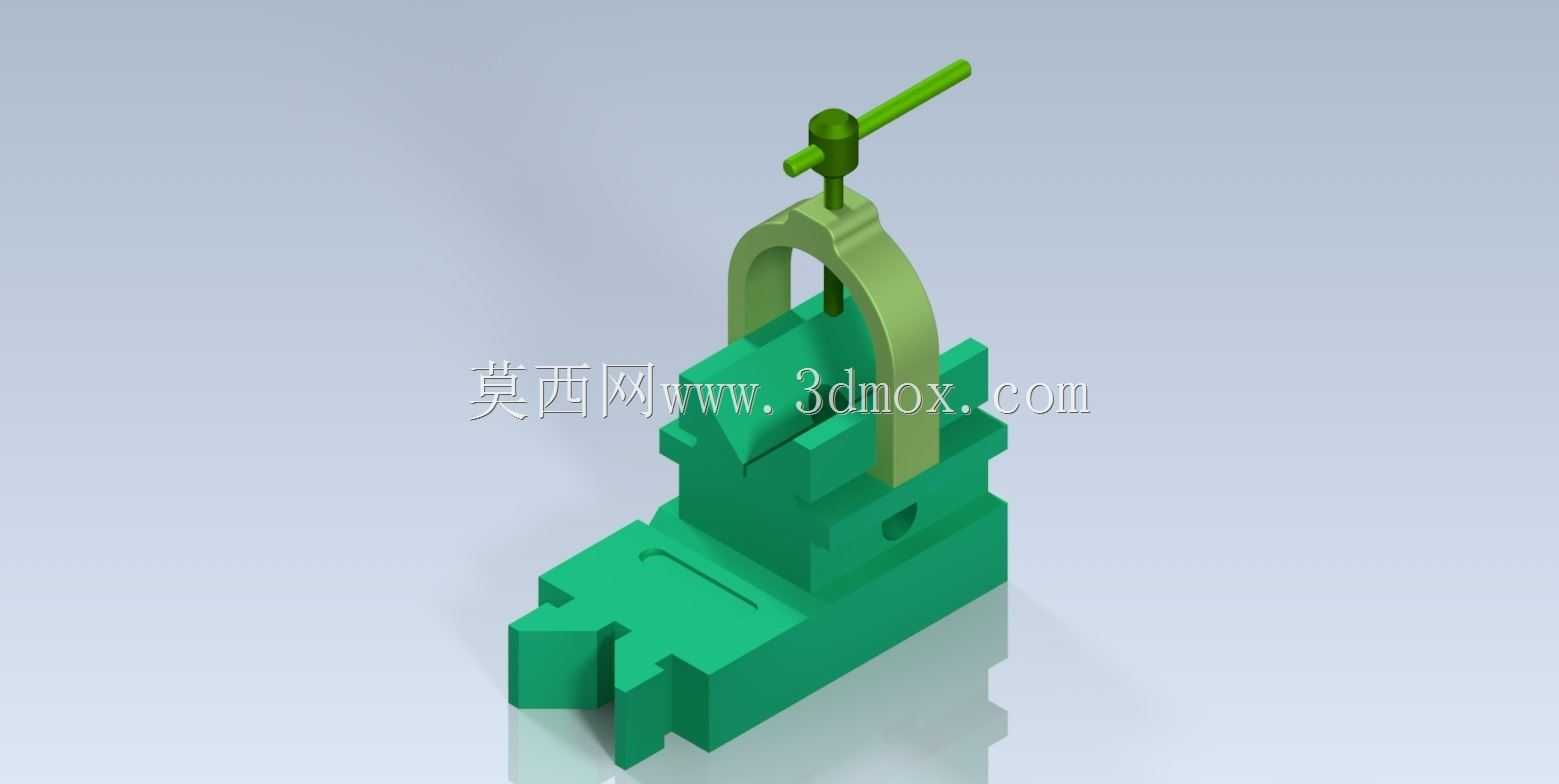

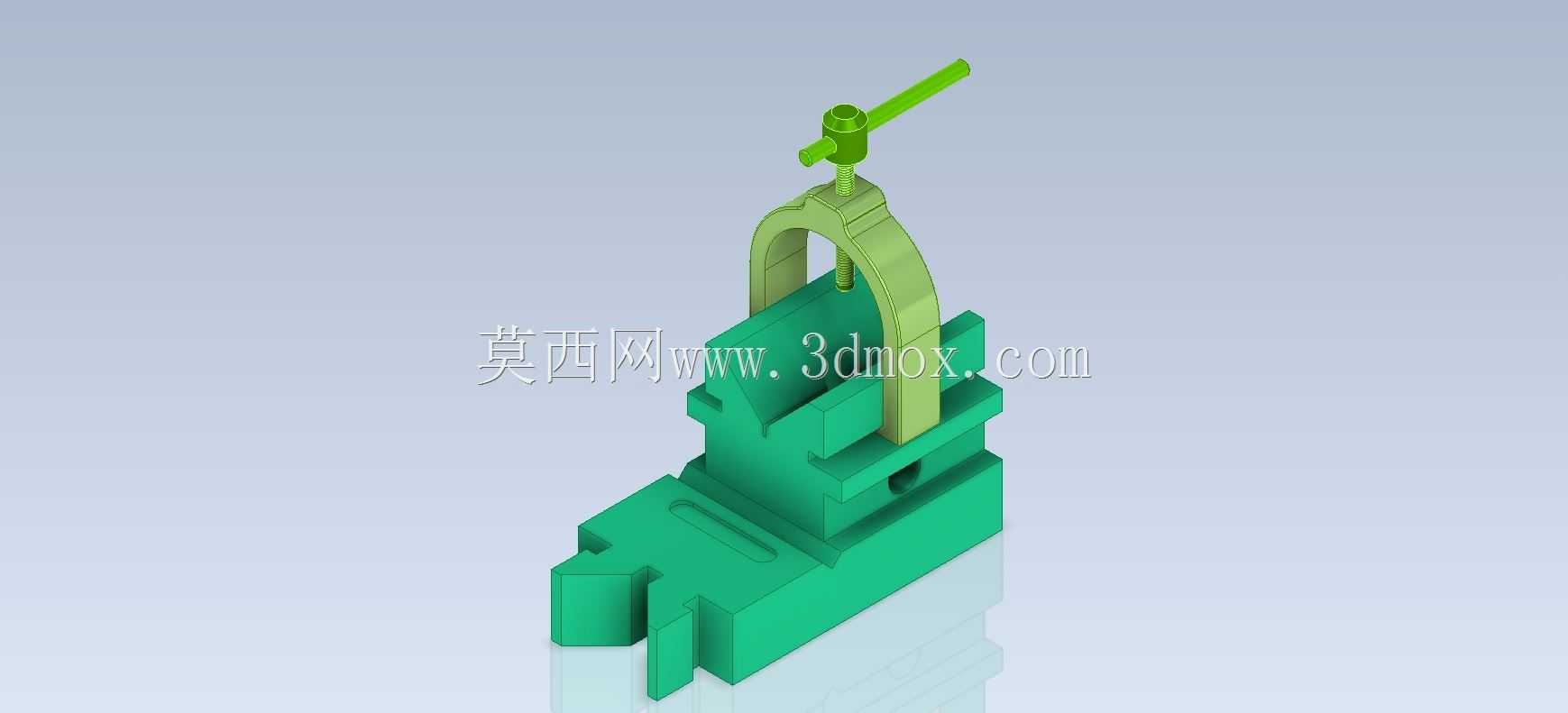

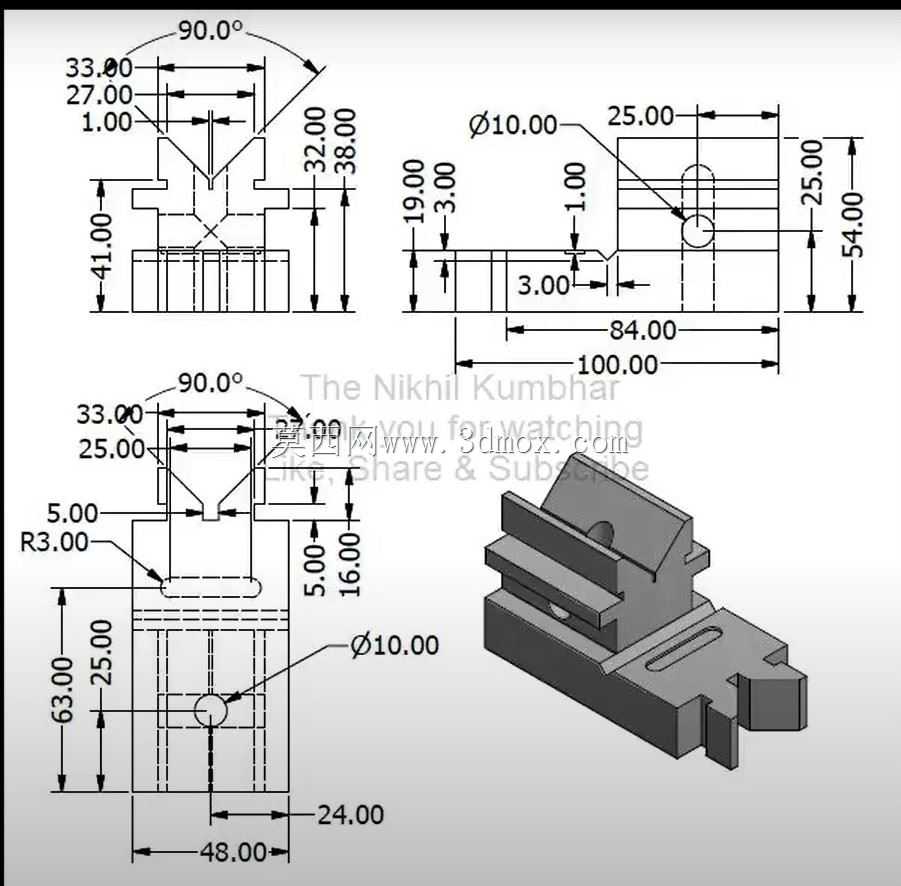

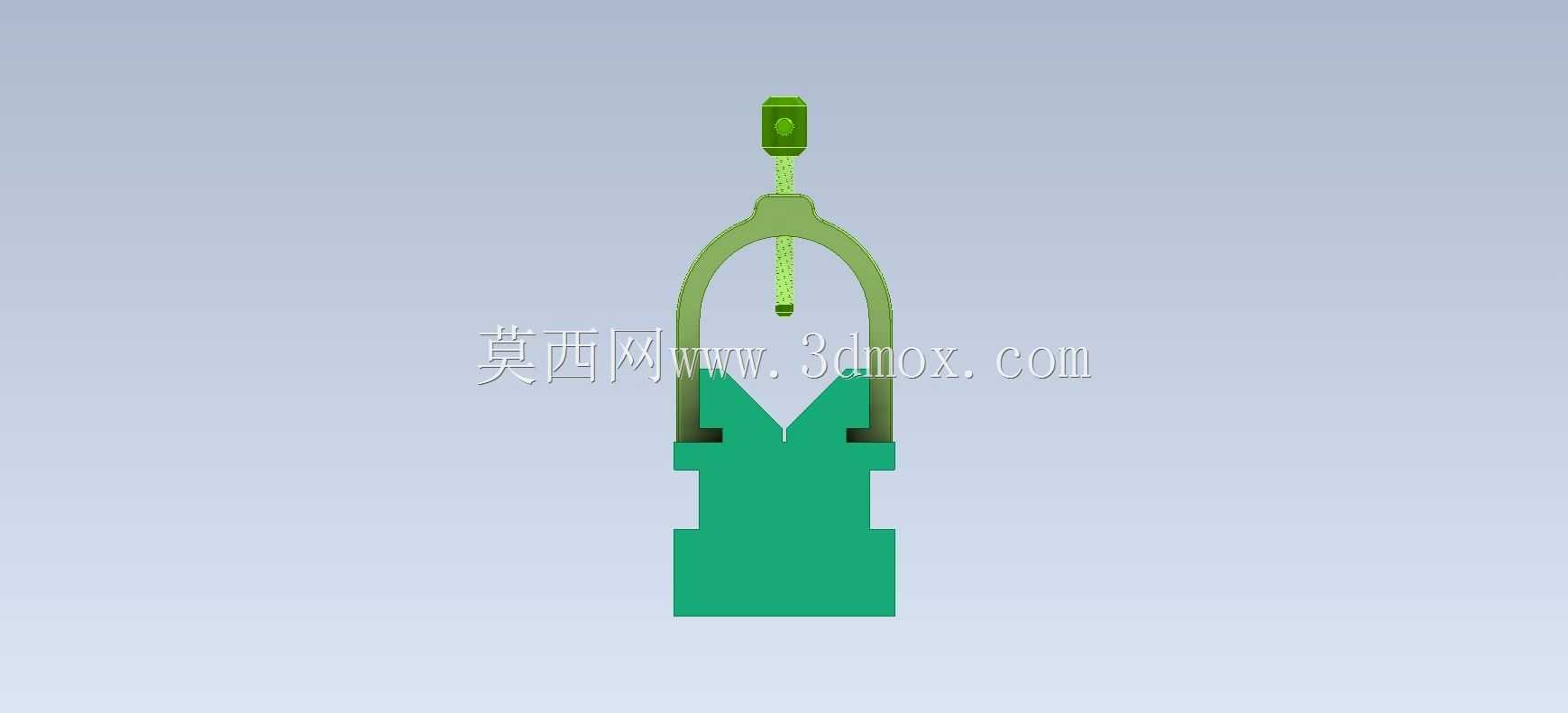

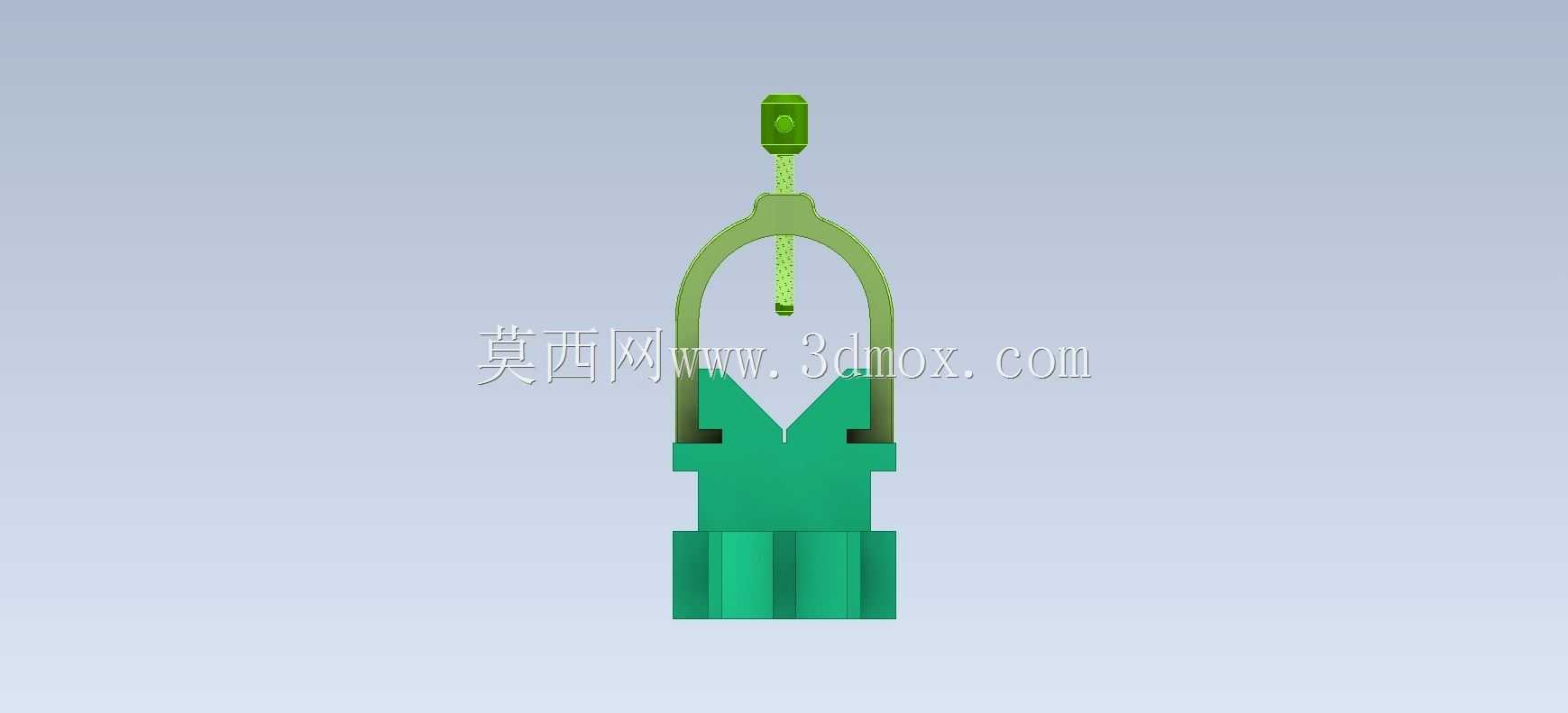

　　从功能特性来看，该装置采用V型槽作为定位基准面，V型夹角采用机械工装通用的90°设计，能够自动对中不同直径的回转体工件，定位重复精度可控制在0.02mm范围内，无需额外调整定位块位置即可适配一定尺寸区间的轴类零件装夹。夹紧执行部分采用弧形压臂搭配螺杆进给结构，操作端设置横向加力杆，操作人员无需额外工具，手动转动加力杆即可带动压臂下行，将工件压紧在V型定位面上，夹紧行程可通过螺杆旋合长度灵活调整，适配直径范围覆盖常见的小型轴类零件加工需求。压臂与工件接触的弧面做了圆角过渡处理，避免夹紧过程中压伤工件已加工表面，同时压臂与螺杆的连接部位采用活动铰接结构，夹紧时压臂可随工件外圆轮廓自适应微调角度，保证压紧面与工件表面充分贴合，避免单点受力导致的工件变形或装夹松动。

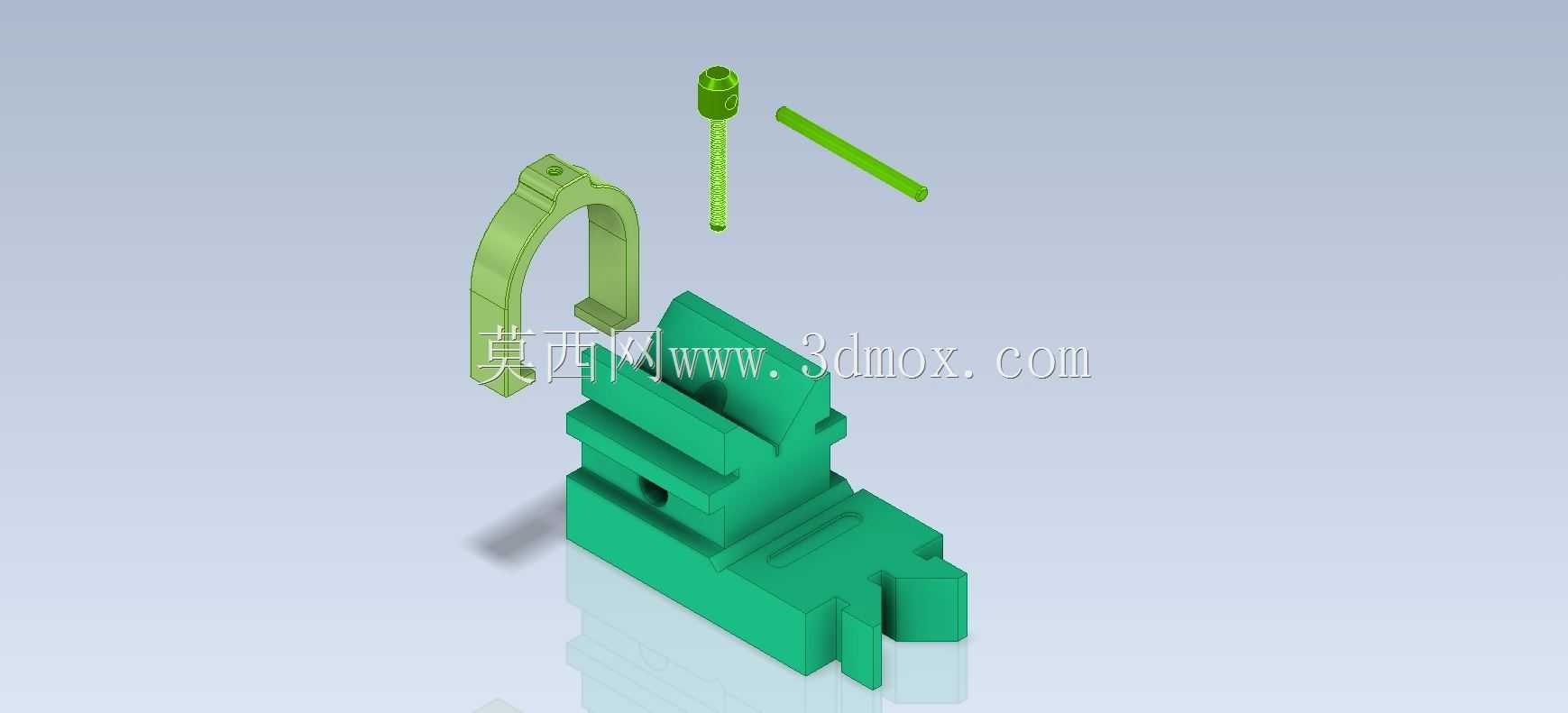

　　设计思路上，整体结构采用分体式模块化设计，底座、V型定位块、夹紧支架、进给螺杆均为独立可拆部件，日常维护时可单独更换磨损的螺杆、压臂等易损件，无需整体报废工装。底座底部设置有标准T型槽安装凸台，可直接适配普通铣床、钻床工作台的标准T型槽规格，安装时通过T型螺栓即可快速完成工装在设备工作台上的固定，安装定位基准面与V型槽的平行度、垂直度公差均按IT7级精度控制，保证装夹后工件的形位公差满足加工要求。V型块的定位面做了表面淬硬处理，硬度达到HRC45-50，长期装夹工件不易出现压痕、磨损，延长工装的整体使用寿命。螺杆传动部分采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为加工过程中的切削振动导致夹紧力松弛，无需额外加装锁紧装置即可保证加工过程中的装夹可靠性，同时梯形螺纹的传动效率适中，手动操作时进给手感平顺，不会出现卡顿或进给过快压伤工件的问题。

　　外形尺寸与安装边界方面，该工装整体占用工作台面尺寸较小，底座长宽尺寸适配小型加工设备的工作台安装空间，夹紧状态下整体高度不会超出小型钻床、铣床的主轴行程下限，无需额外垫高工装即可完成工件的钻、铣加工。安装时需保证底座的定位侧面与工作台进给方向平行，固定螺栓的拧紧力矩控制在合理区间，避免底座受力变形导致V型块定位精度偏移。针对不同的加工场景，该工装还可拓展使用：在划线工序中，可配合高度尺完成轴类零件的键槽、孔位划线定位；在零件检测环节，可配合百分表完成轴类零件的圆跳动、同轴度检测；在装配工序中，可用于小型轴套类组件的压装、销钉装配定位，适用场景覆盖了机械制造环节中多数回转体零件的装夹需求。

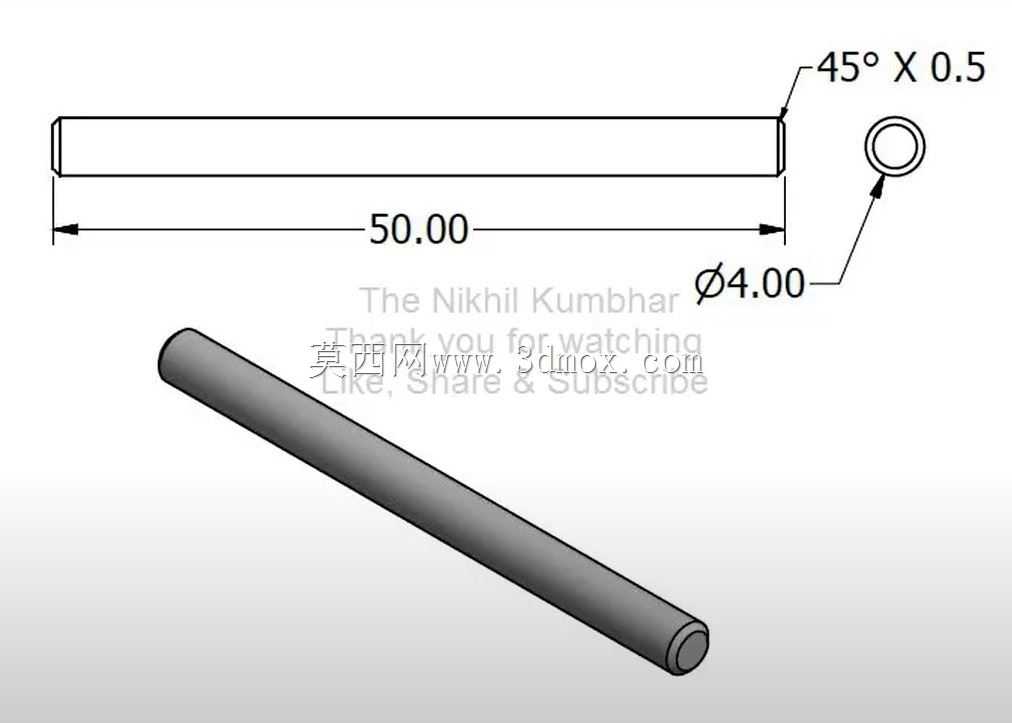

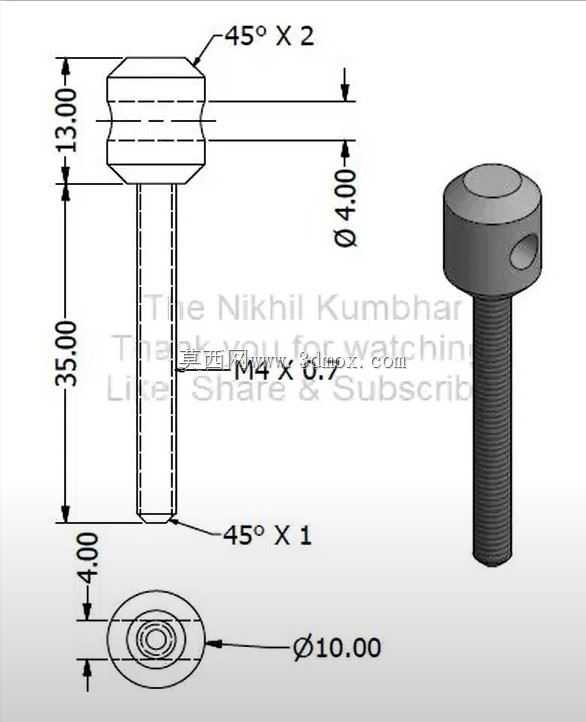

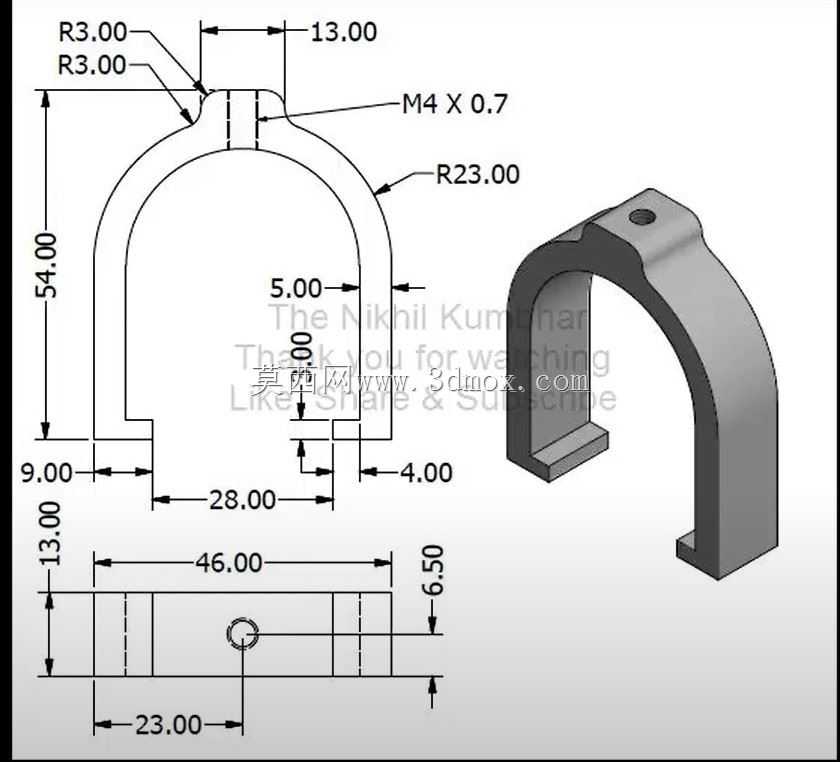

　　结构细节上，夹紧支架与底座采用螺栓连接固定，支架的安装位置可根据工件长度沿底座上的安装槽调整，当装夹较长轴类零件时，可搭配同规格V型块组成双V定位结构，进一步提升长轴工件装夹的稳定性，避免加工过程中工件出现颤振。加力杆与螺杆头部采用通孔穿装设计，可根据所需夹紧力大小调整加力杆的穿入长度，需要较大夹紧力时可将加力杆两端伸出长度加长，利用杠杆原理降低操作人员的施力强度，装夹小直径薄壁工件时可缩短加力杆长度，避免夹紧力过大导致薄壁工件变形。整体结构无复杂的液压、气动元件，纯机械结构的设计故障率极低，对使用环境无特殊要求，在生产车间、实训教学场地均可直接投入使用，无需配套气源、液压站等辅助设备，投入成本低，维护难度小，是机械加工领域通用性极强的基础工装夹具。
