V型块夹压紧工装结构设计

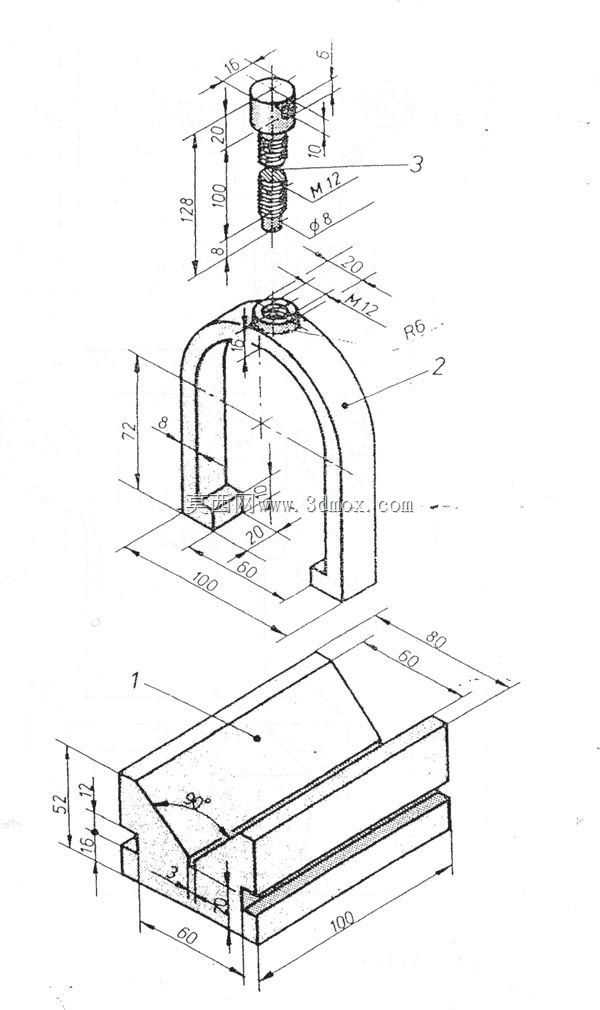

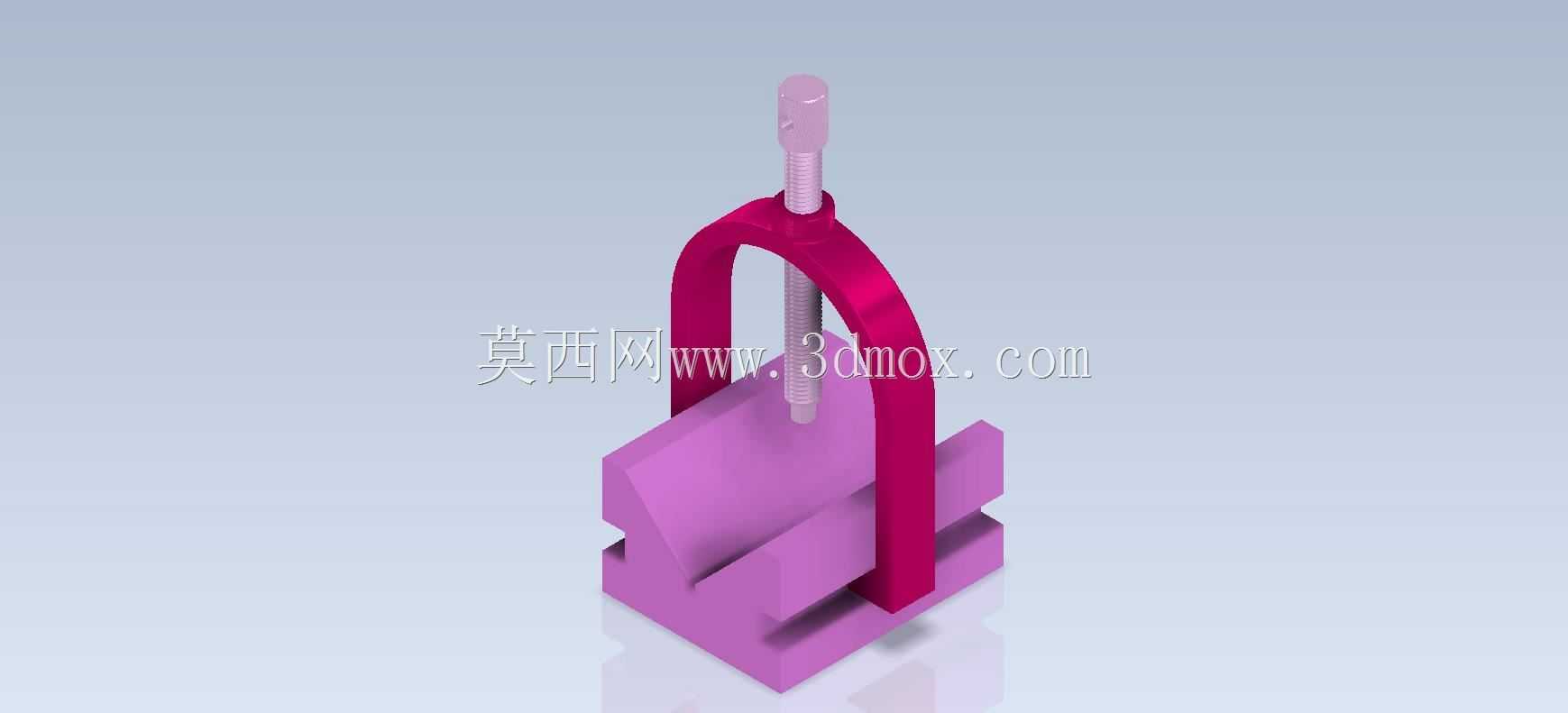

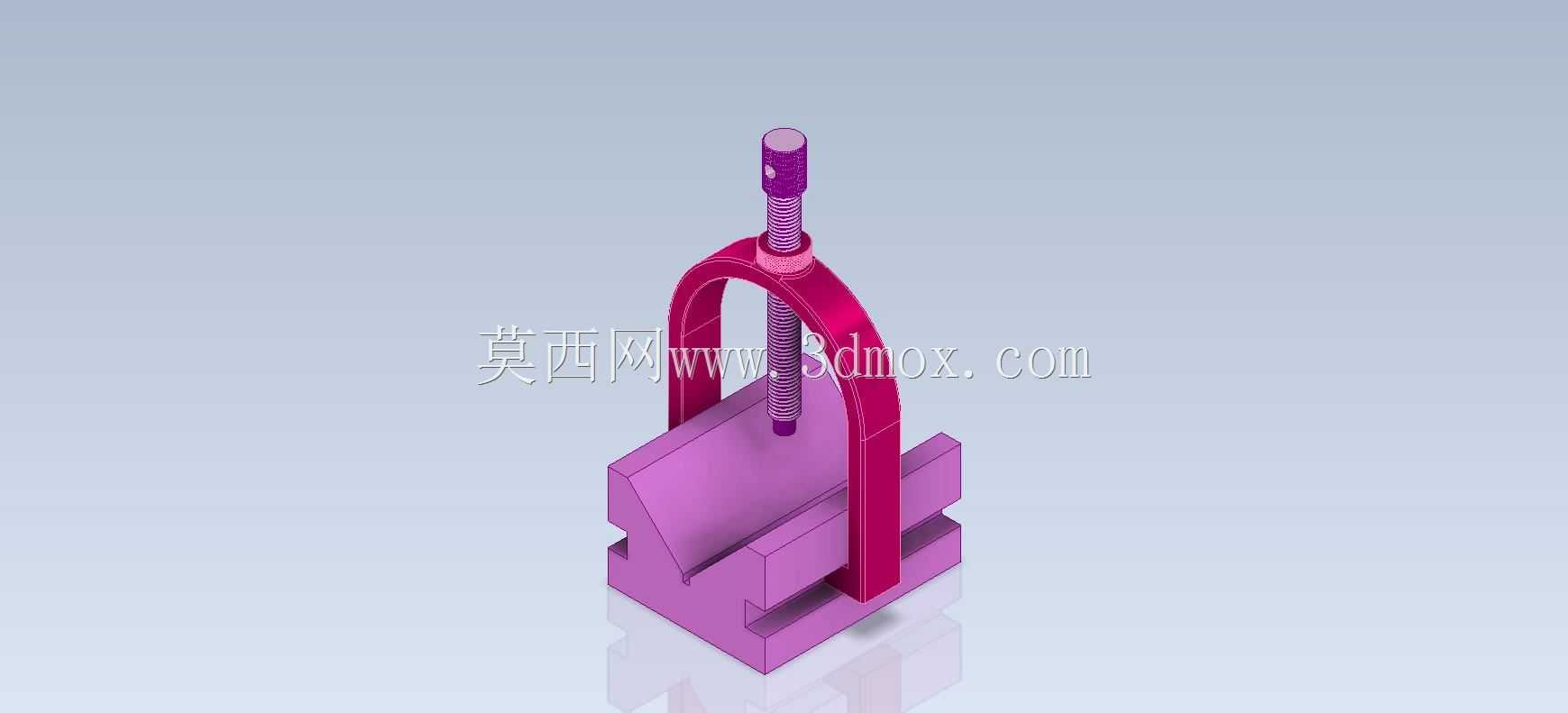

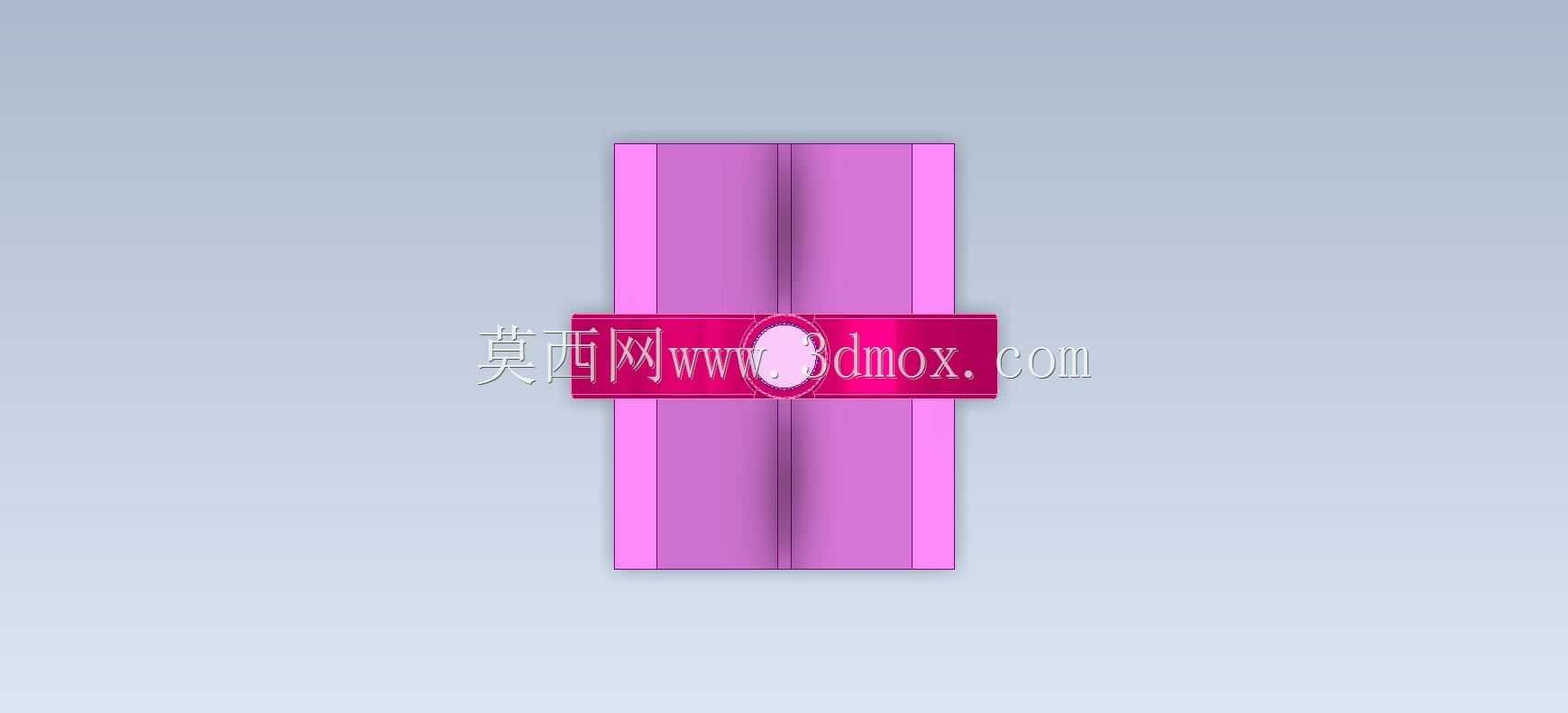

　　在常规机加工工序的定位装夹场景里，轴类、套类带圆柱外轮廓的零件始终是装夹方案设计的高频对象，这类零件的定位基准为圆柱外圆面，若采用平口钳直接装夹，很容易出现装夹偏心、加工时工件转动窜动的问题，而V型块搭配弓形压紧架的组合夹具，恰好能解决这类圆柱类零件的快速定位装夹需求。这套V型块夹的核心定位元件为90度开口的V型支撑座，V型槽的两个斜面作为定位接触面，能自动对圆柱类零件实现对中定位，无需额外找正即可保证零件轴线与机床进给方向的平行度，适配直径在一定范围内的圆柱工件，无需针对单一零件定制专属夹具，在小批量多品种的轴类零件铣削、钻孔、划线工序中，能大幅减少装夹找正的辅助时间。压紧部分采用弓形架搭配调节螺杆的结构，

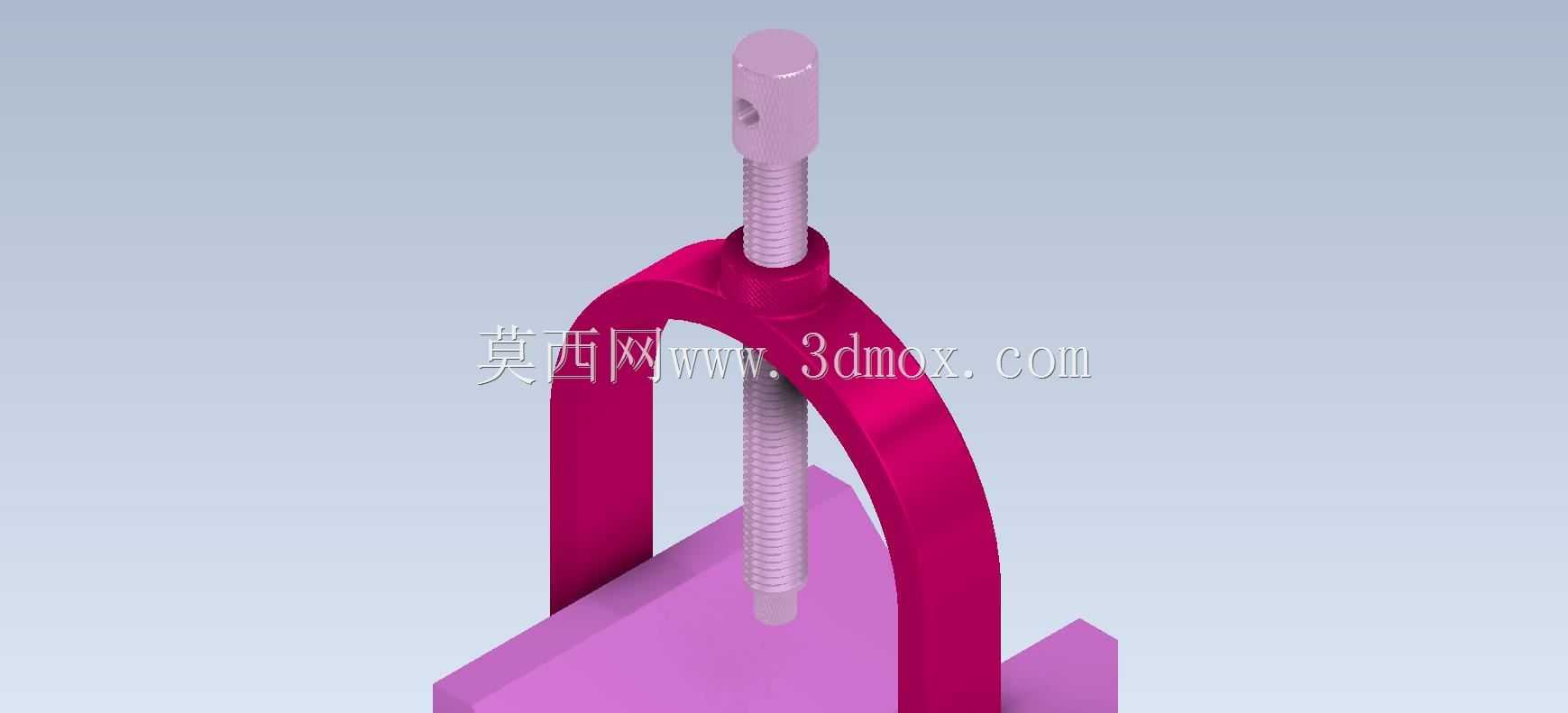

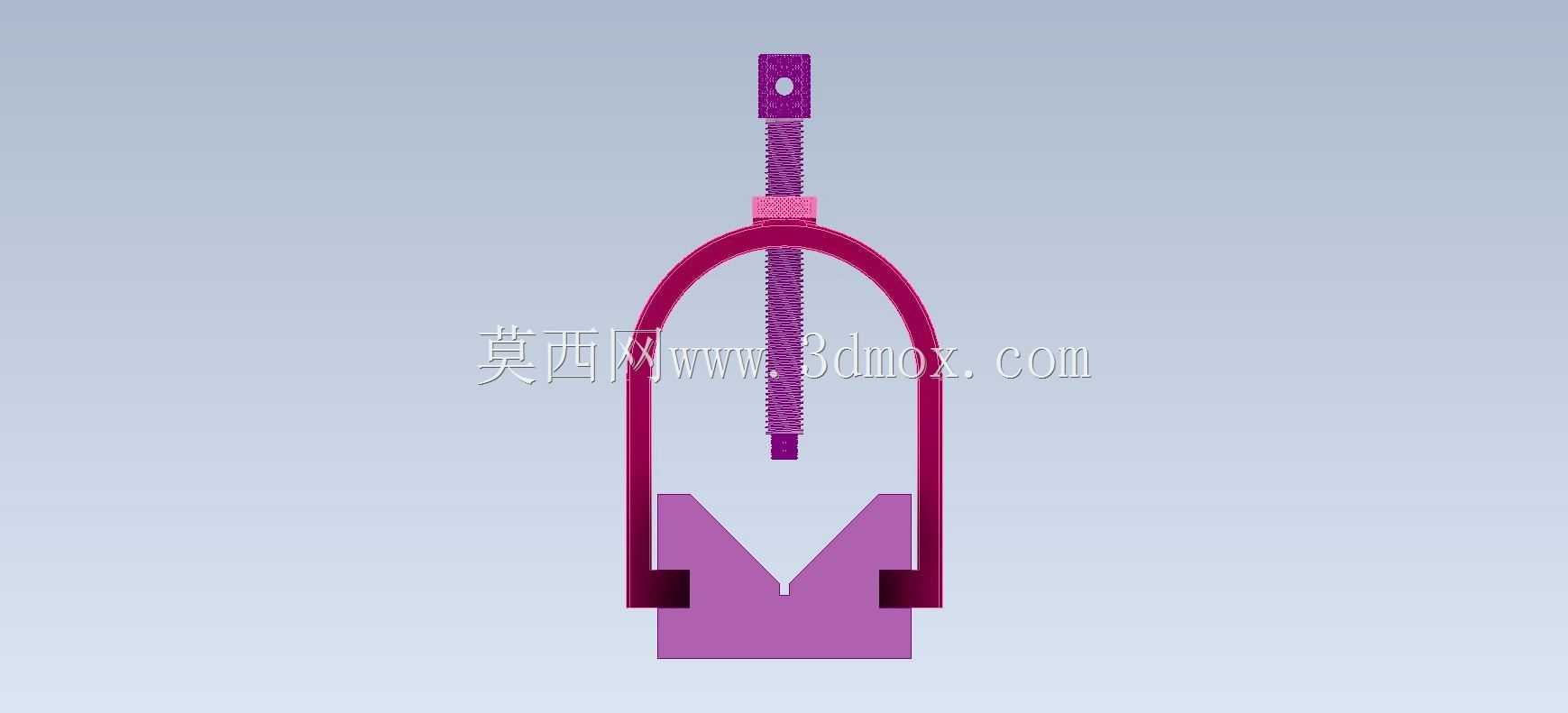

　　弓形架跨装在V型块两侧的安装基准面上，下端与V型块的侧边定位槽贴合，保证压紧时的受力不会出现侧向偏移，避免压偏工件导致定位失效；调节螺杆采用梯形螺纹传动，梯形螺纹的自锁性能可以保证装夹完成后不会因为加工过程中的振动出现松脱，螺杆下端的压头采用圆弧面设计，与圆柱工件的外圆面形成线接触压紧，既不会压伤工件表面，也能保证压紧力均匀传递到V型块的两个支撑斜面上，避免工件受单侧压紧力出现翘起变形。从结构设计的细节来看，V型块的底座部分做了加宽处理，底部平面经过精磨处理，粗糙度控制在Ra1.6以内，能够直接贴合机床工作台的T型槽基准面，也可以配合平口钳的固定钳口做定位基准，安装时不需要额外制作转接板；V型槽的两个斜面做了表面淬火处理，

　　硬度达到HRC45-50，避免长期装夹硬质工件时出现接触面压痕、磨损，导致定位精度下降。弓形架的截面采用矩形截面设计，相比圆形截面的弓形架，矩形截面的抗弯截面模量更大，在同等压紧力下的形变量更小，能保证装夹刚性，加工时不会因为切削力的作用出现夹具震颤，影响工件的加工表面质量。调节螺杆的上端做了滚花处理，在小扭矩压紧时可以直接手动拧动实现快速预紧，需要大夹紧力时也可以用扳手拧动螺杆上端的方头，施加更大的压紧力矩，适配重切削工序的装夹需求。在实际使用场景中，这套夹具不仅可以用于立式铣床、钻床的工序装夹，也可以放置在检验平台上，配合百分表完成轴类零件的圆跳动、同轴度检测，V型块的定位精度可以保证检测基准与设计基准重合，减少检测误差。

　　设计时需要注意V型槽的开口角度公差，通常90度V型槽的角度公差控制在±2分以内，两个斜面的对称度公差不超过0.01mm，否则会出现工件定位轴线偏移，导致加工出的键槽、孔位出现位置度超差；弓形架的跨距要比V型块的宽度大0.5-1mm，保证安装时不会出现卡滞，同时跨距也不能过大，否则会导致弓形架受力时的力臂过长，相同压紧力下的变形量增大，影响装夹刚性。螺杆的行程设计要覆盖适配工件的直径范围，保证最小直径工件装夹时螺杆有足够的伸出长度，最大直径工件装夹时螺杆不会出现顶死、无法压紧的情况；压头与螺杆之间采用活动连接，压头可以在小范围内自适应偏转，保证压紧面始终与工件外圆贴合，避免出现点接触压伤工件，也防止压紧时工件受到侧向分力出现位移。整套夹具的所有棱角位置都做了倒角处理，没有尖锐的毛刺飞边，避免操作人员安装调整时被划伤，符合机械工装的安全设计要求。在三维建模过程中，需要重点验证V型块与弓形架的装配间隙，螺杆运动过程中不能与V型块、工件出现干涉，压紧到最大行程时螺杆的螺纹啮合长度要大于螺杆直径的1.5倍，保证螺纹连接的强度，避免压紧时出现螺纹滑牙失效。
