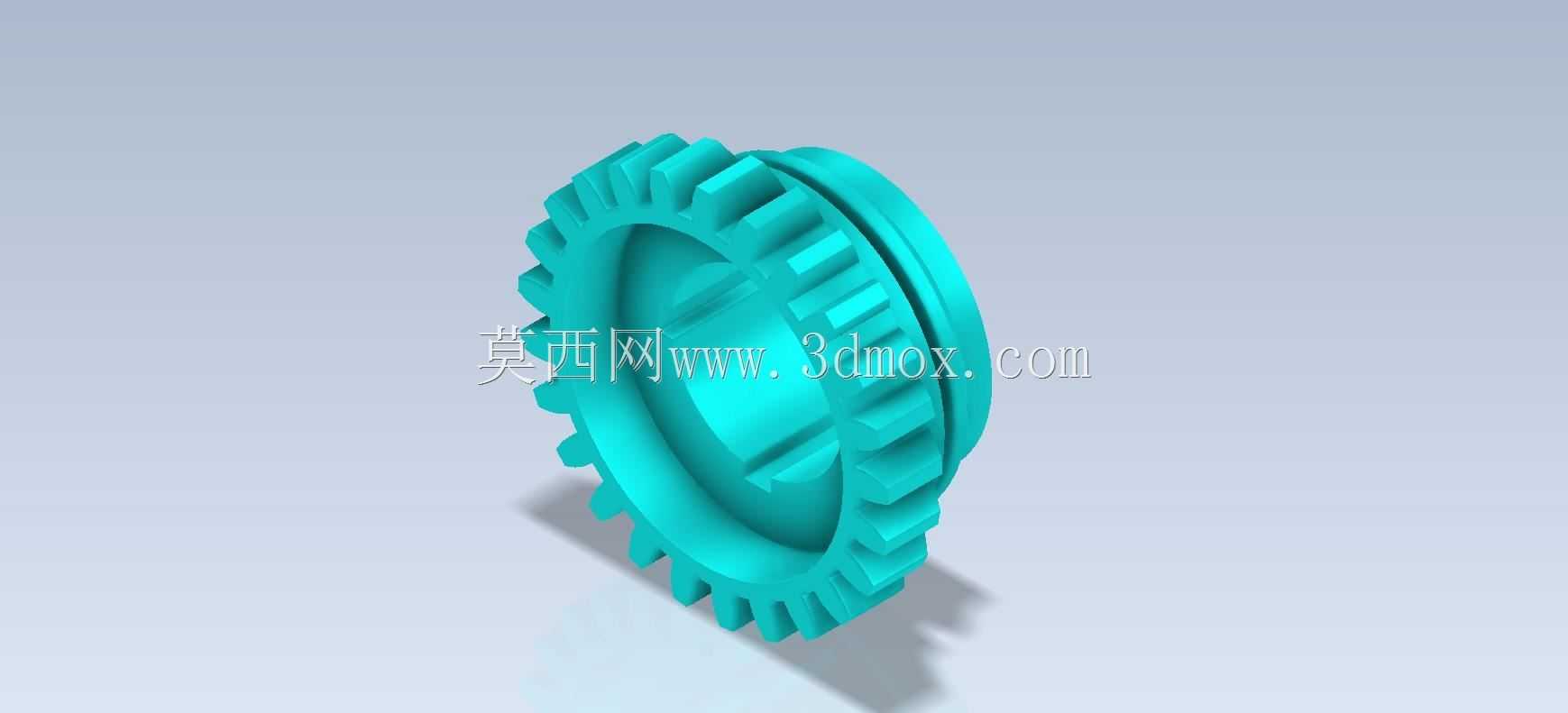

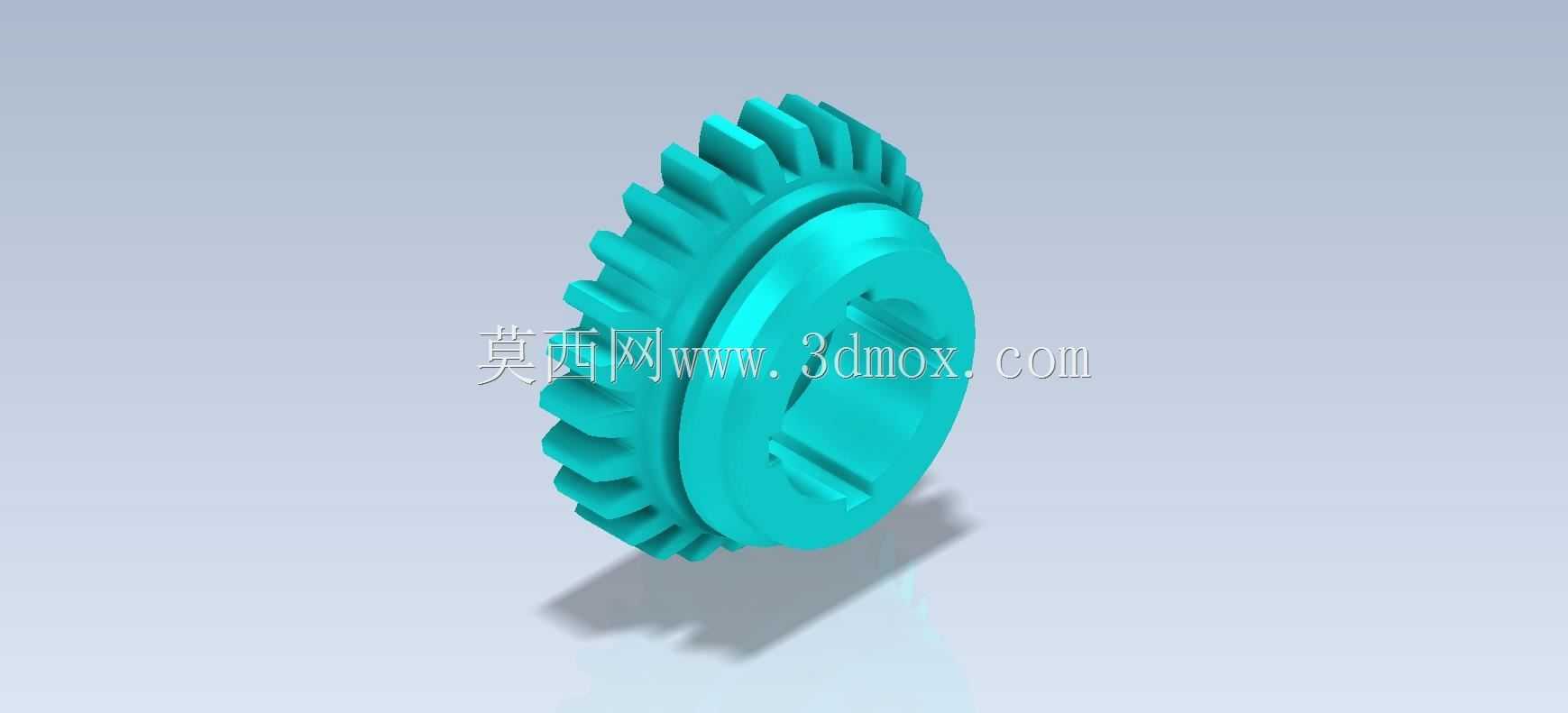

带内定位结构的直齿圆柱传动齿轮

　　这款直齿圆柱齿轮的设计，最初是面向入门级机械结构练习场景搭建的，核心是帮助建模从业者掌握齿形参数化构建、内装定位结构匹配的全流程逻辑，同时也可直接适配小载荷传动工位的实际使用需求。从实际应用场景来看，这类带内凸台定位的齿轮，大多用在小型输送线的动力传递工位、桌面级自动化设备的进给传动单元，以及教学类实训台的传动演示模块里，不需要承受大扭矩冲击载荷，运行转速多控制在中低区间，对传动平稳性的要求高于极限承载能力。

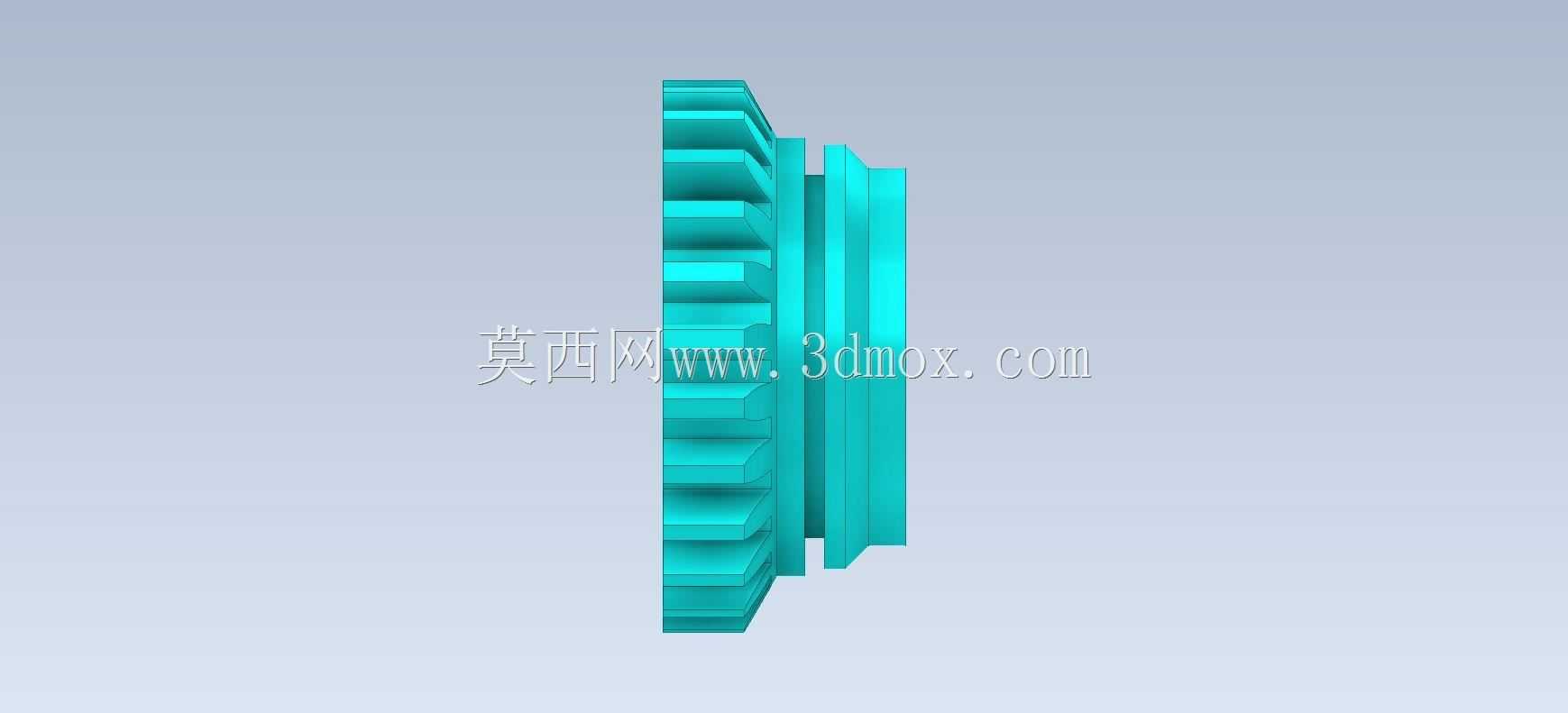

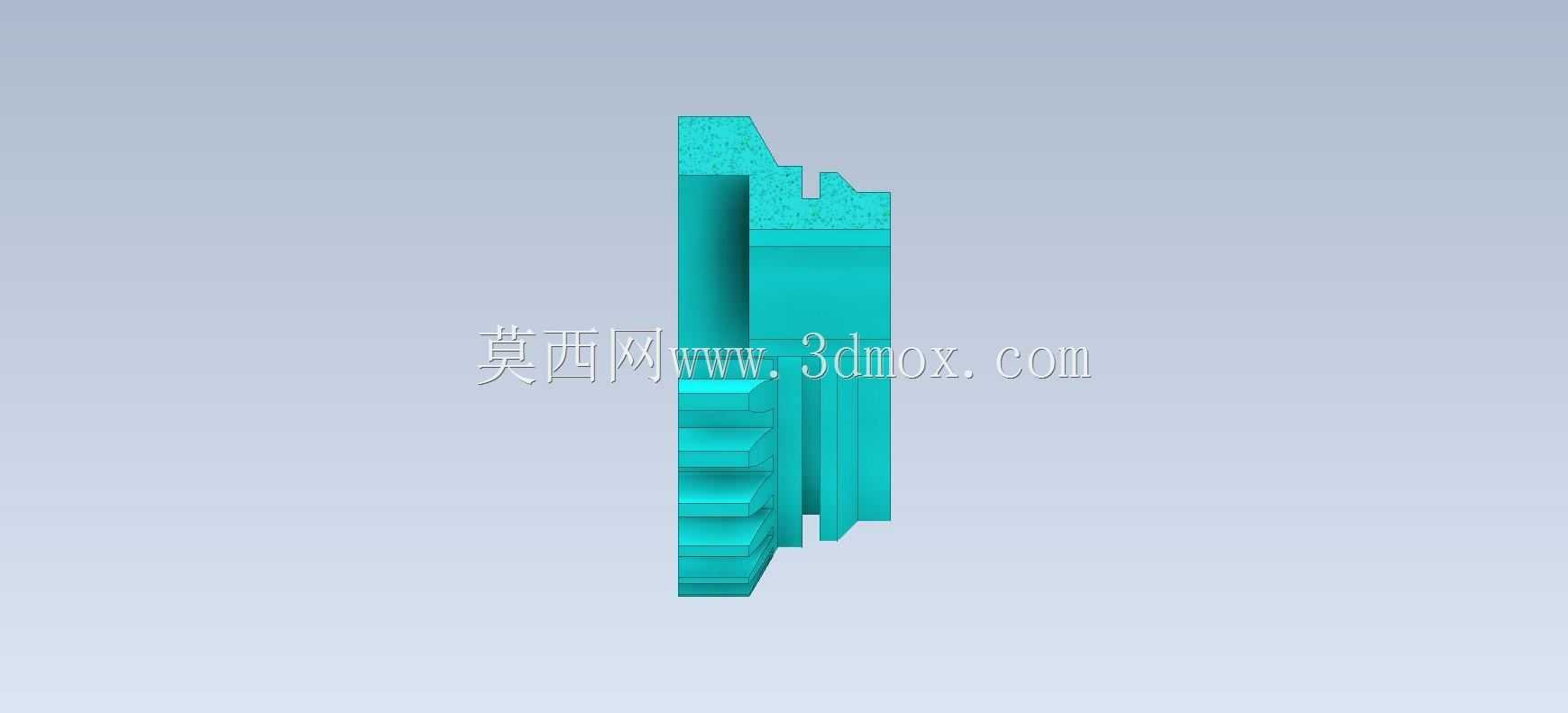

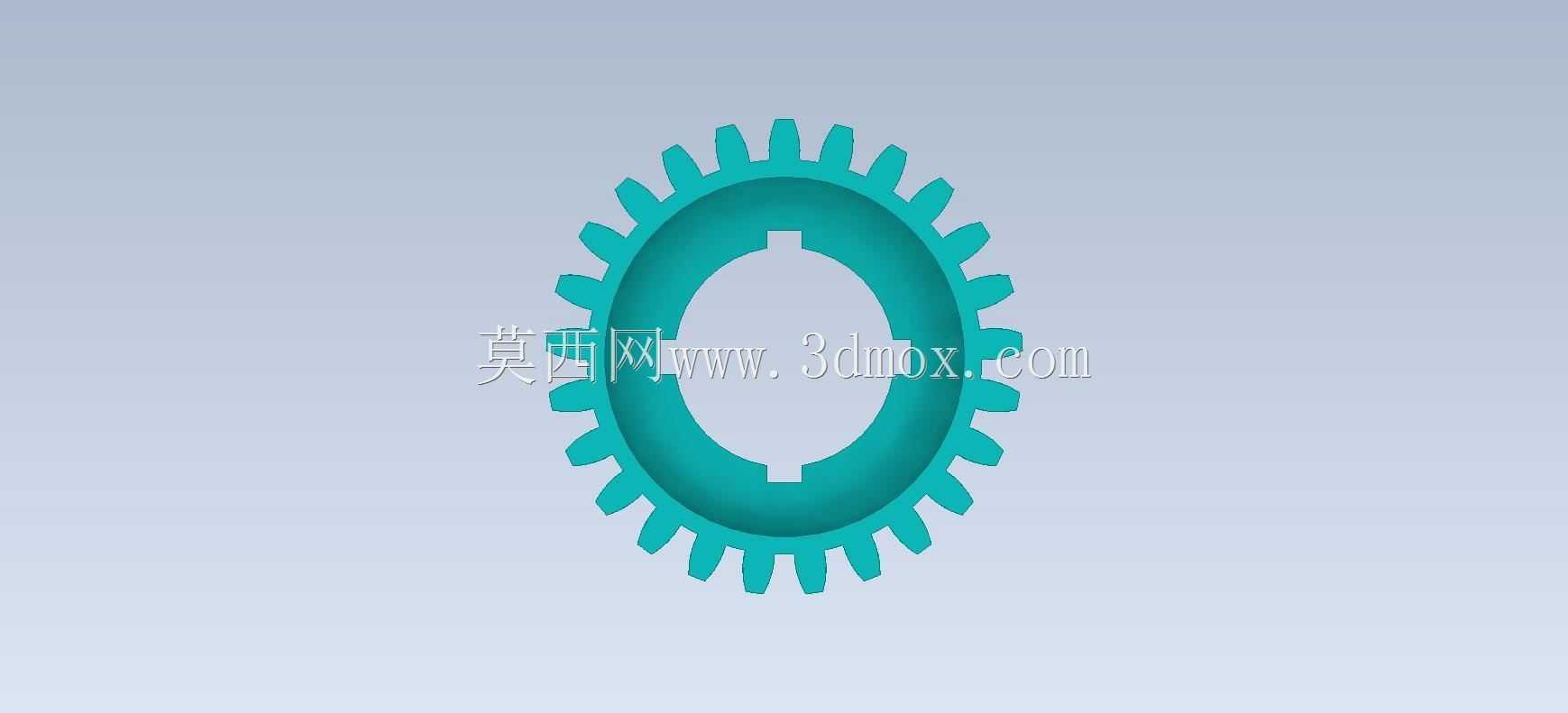

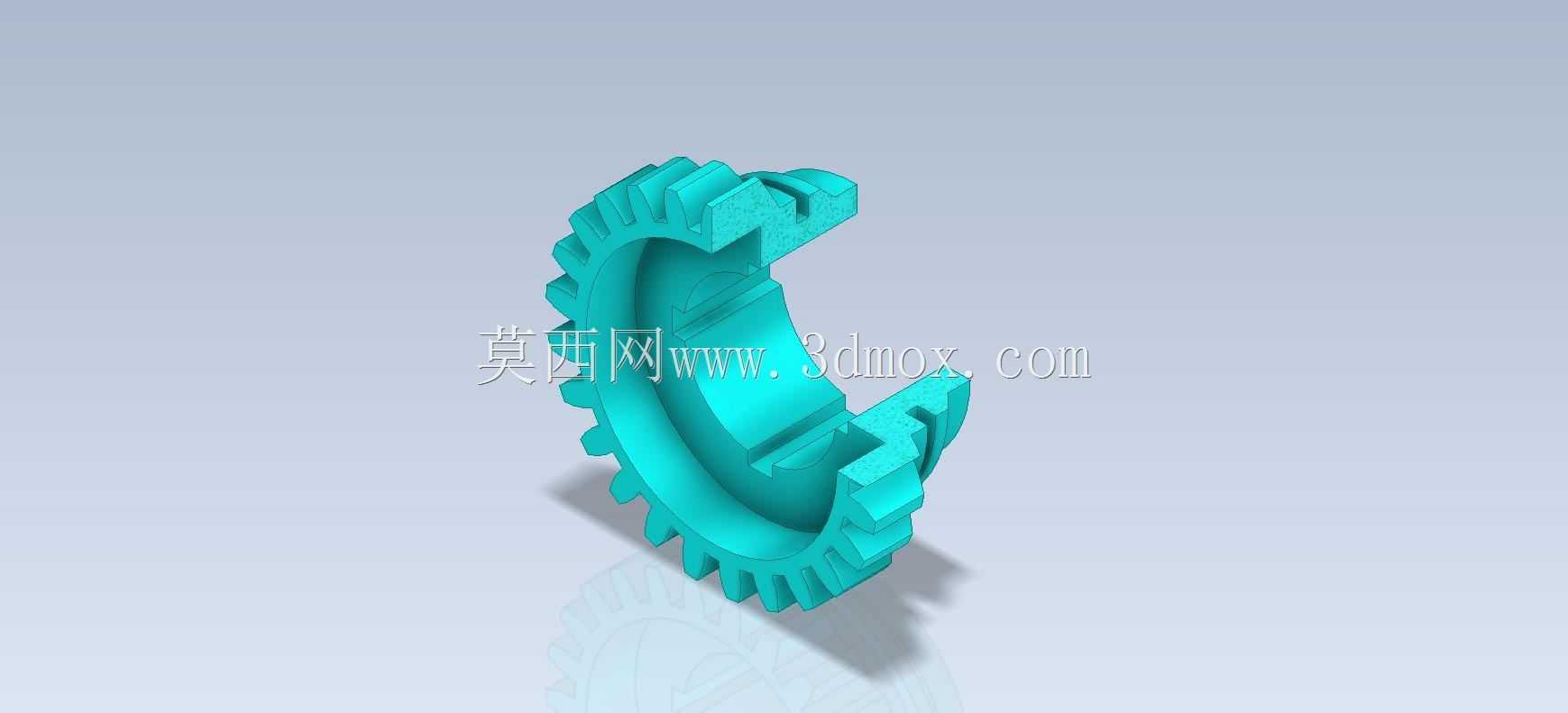

　　从功能特性上拆解，这款齿轮采用标准渐开线直齿齿形，齿向无螺旋角，安装时不需要额外调整轴向啮合错位量，对装配人员的技术门槛要求更低，齿部的齿顶高、齿根圆角都按照通用传动规范做了过渡处理，运行时能减少齿面的应力集中，避免长期启停过程中出现齿根裂纹。齿轮内侧的多段凸台结构是核心设计点，区别于普通光孔内圈的齿轮，这些凸台可以直接和输出轴上的卡槽配合，不需要额外加装键销就能传递扭矩，既减少了装配时的零件数量，也能避免键连接带来的轴孔配合间隙，在小载荷场景下的传动回差更小，传动精度更稳定。齿轮的单侧轮缘做了加厚处理，能提升轮体的整体刚性，即使在频繁正反转的工况下，也不会出现轮缘变形导致的齿面啮合偏载问题。

　　设计思路上，整个建模过程先从齿形的参数化生成入手，先确定模数、齿数、压力角这些核心齿部参数，通过渐开线方程生成单齿齿廓后阵列得到完整齿圈，之后再构建内圈的定位凸台结构，这里特意将凸台的受力面做了平行于轴线的平直处理，保证和轴上卡槽的接触面积足够，不会出现局部应力过大导致的凸台崩裂。轮体的辐板部分没有做多余的减重孔设计，一方面是考虑到入门练习的建模复杂度控制，另一方面小尺寸齿轮本身重量不大，实心辐板的结构刚性更好，加工时的工艺性也更强，不管是3D打印打样还是注塑小批量生产，都不需要额外做复杂的模具抽芯结构。

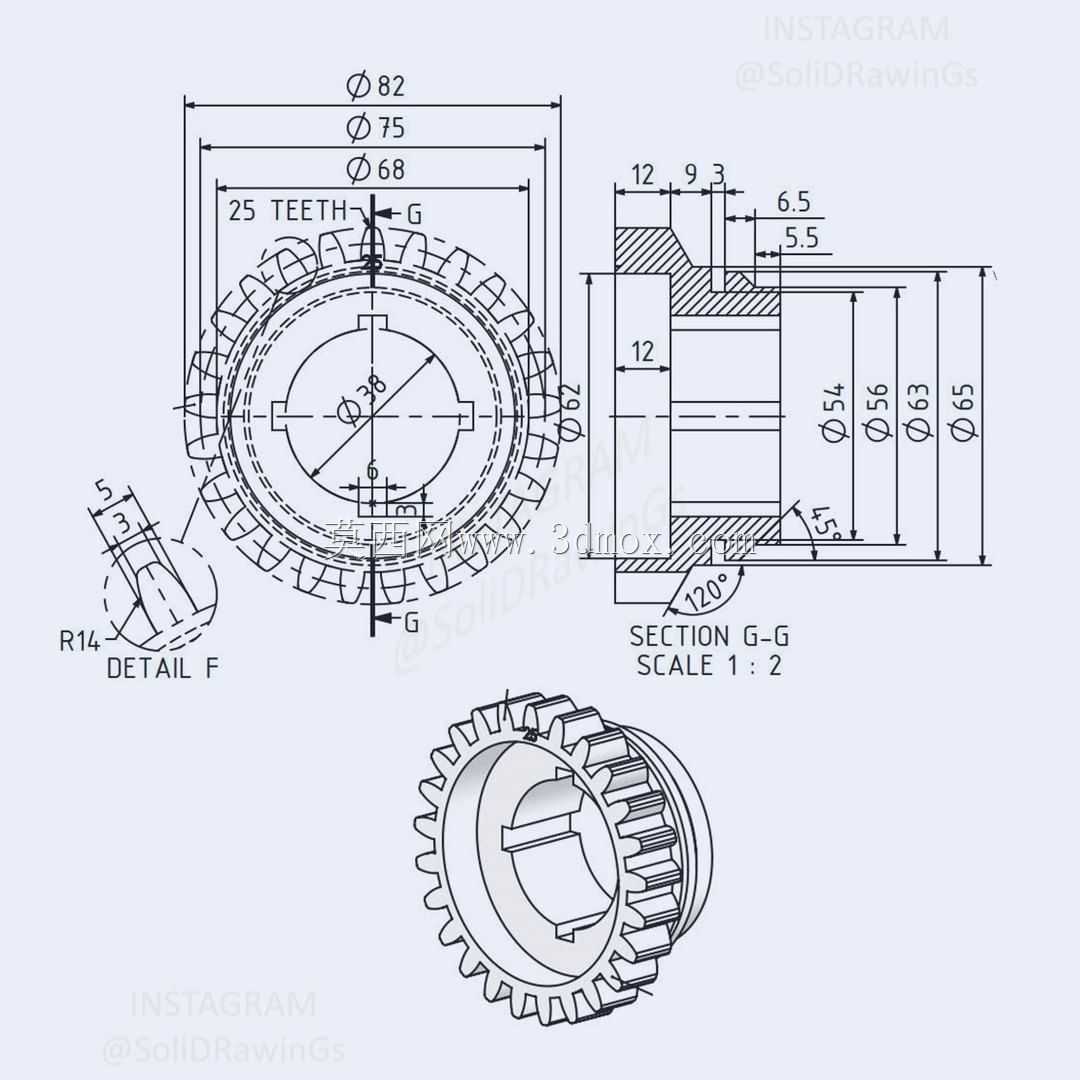

　　外形尺寸与安装边界方面，这款齿轮的齿顶圆直径适配常规的小型传动中心距要求，安装时的轴向定位依靠轮缘的端面台阶实现，和配套轴承的端面贴合后不需要额外加装轴套就能固定轴向位置，内圈凸台的卡槽尺寸和常用的微型输出轴卡槽规格匹配，装配时直接将齿轮推入轴端，对准卡槽卡入即可完成安装，轴向的窜动间隙控制在0.1mm以内，不需要额外做轴向锁紧。齿面的啮合宽度按照通用小载荷传动的宽径比设置，既保证足够的齿面接触面积降低单位面积载荷，也不会因为齿宽过大导致装配时的对中难度提升。实际使用中，这类齿轮的啮合侧隙按照常温下的塑料件或者轻金属件的膨胀量预留，即使在车间常温波动的环境下，也不会出现卡齿或者侧隙过大导致的传动冲击问题。

　　从建模练习的角度来说，这款零件覆盖了草图绘制、参数化曲线生成、特征阵列、凸台切除、圆角过渡这些常用的三维建模操作，能帮助初学者快速掌握机械零件从参数确定到三维实体构建的完整逻辑，避免只会画简单几何体却无法对接实际工业零件设计的问题。而从实际应用的角度，这款齿轮的结构完全可以直接落地使用，不需要做过多的结构修改，只要根据实际使用的载荷大小调整对应的材料选型，比如用POM材质做低载荷工位的传动件，或者用铝合金做稍高载荷的传动部件，都能满足使用需求。
