方块式多接口液压阀块练习构件

　　在液压系统的集成化设计场景中，这类方块式多接口构件是集成阀组的核心基础载体，日常做三维建模练习时，这类构件能很好地锻炼特征堆叠、孔位排布、安装基准对齐的核心建模能力，很多刚接触三维结构设计的从业者，都会从这类规整块体类零件入手，熟悉拉伸、切除、凸台、倒角这些基础特征的组合逻辑。

　　从实际设备用途来看，这类块体结构在小型液压站、非标自动化设备的液压回路里很常见，它的核心作用是把分散的液压阀、管路接口整合在一个实体块上，减少外接管路的接头数量，降低系统泄漏点，同时压缩整个液压单元的安装空间，很多桌面型液压工装、小型压装设备的动力单元里，都会用到这类集成阀块，相比分散式管路连接，集成块的布局更紧凑，后期维护时排查故障也更方便，不用顺着零散管路逐段找漏点。

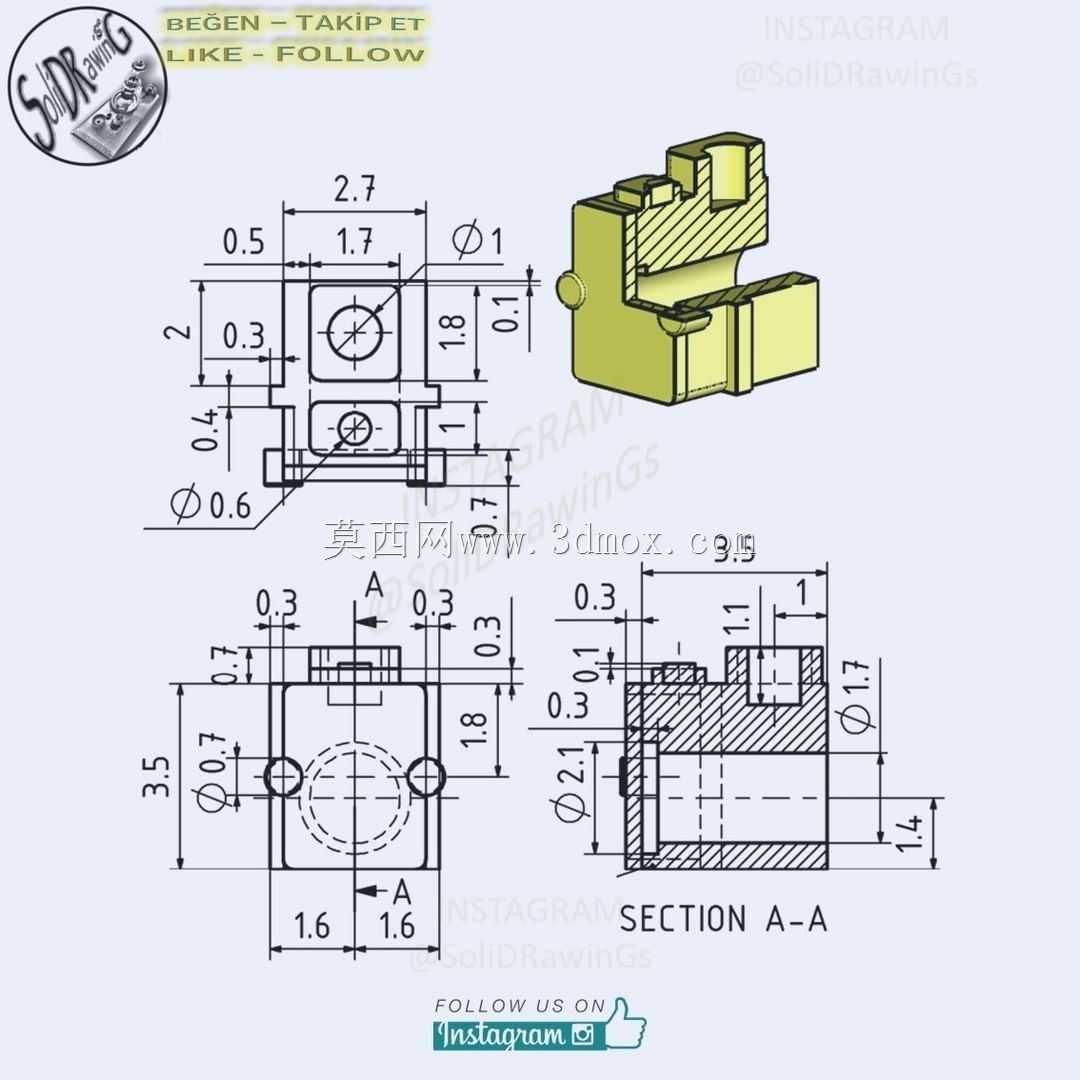

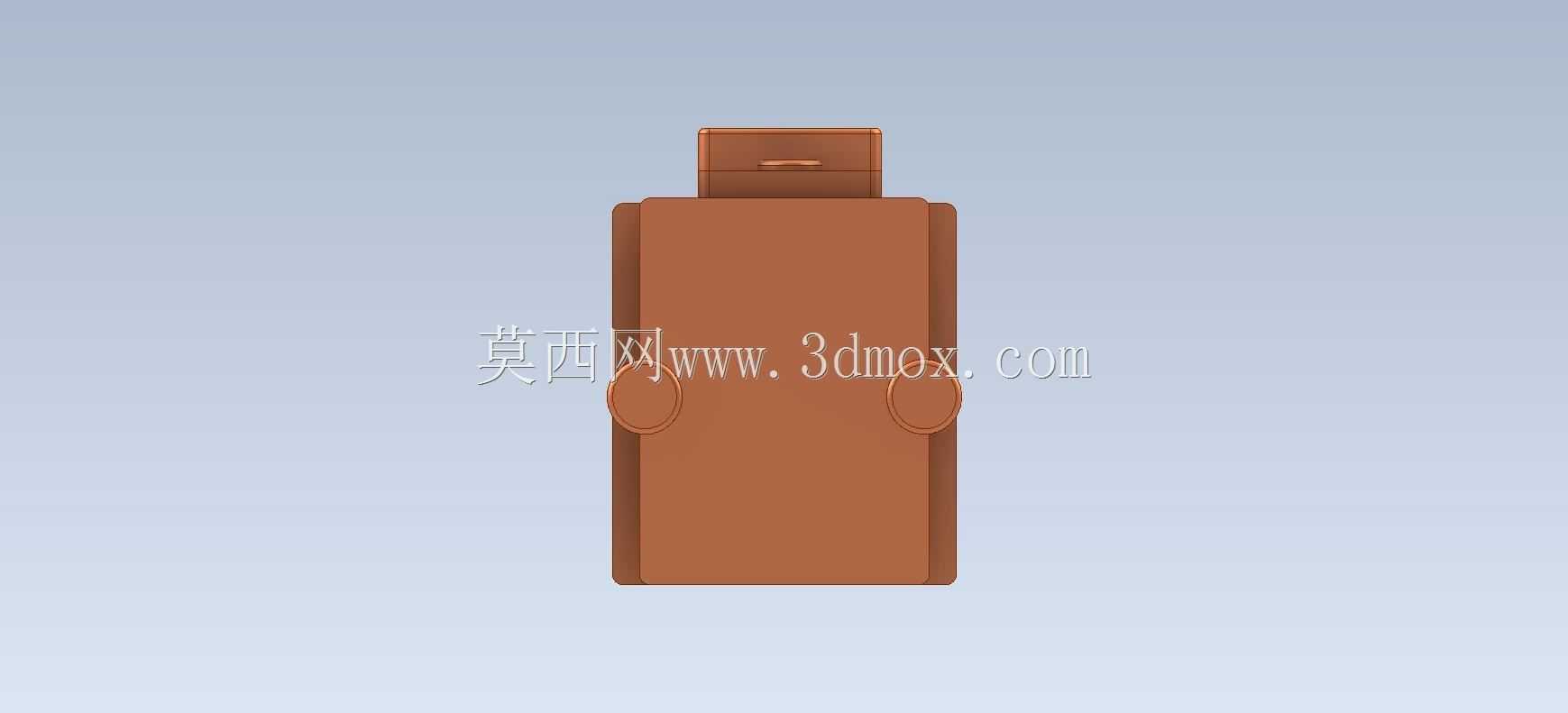

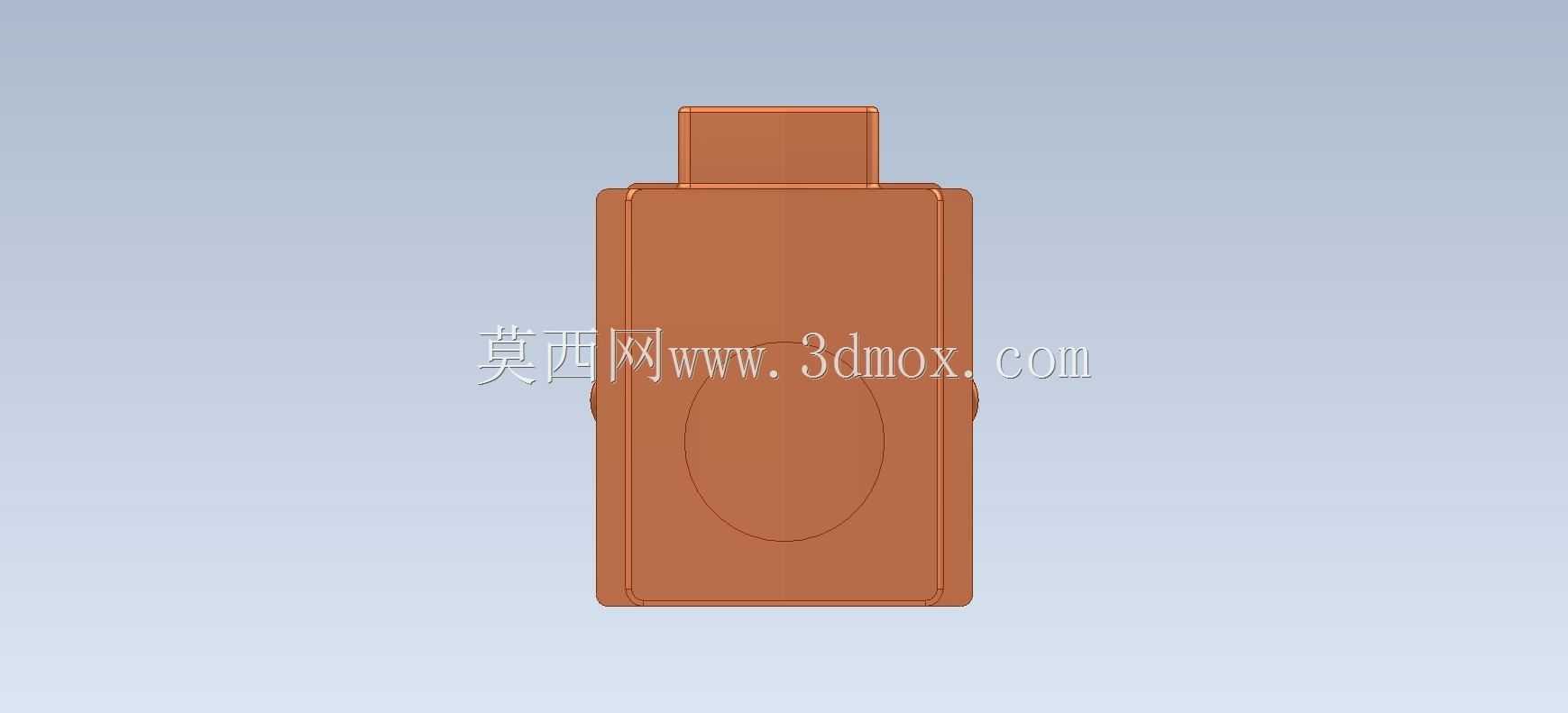

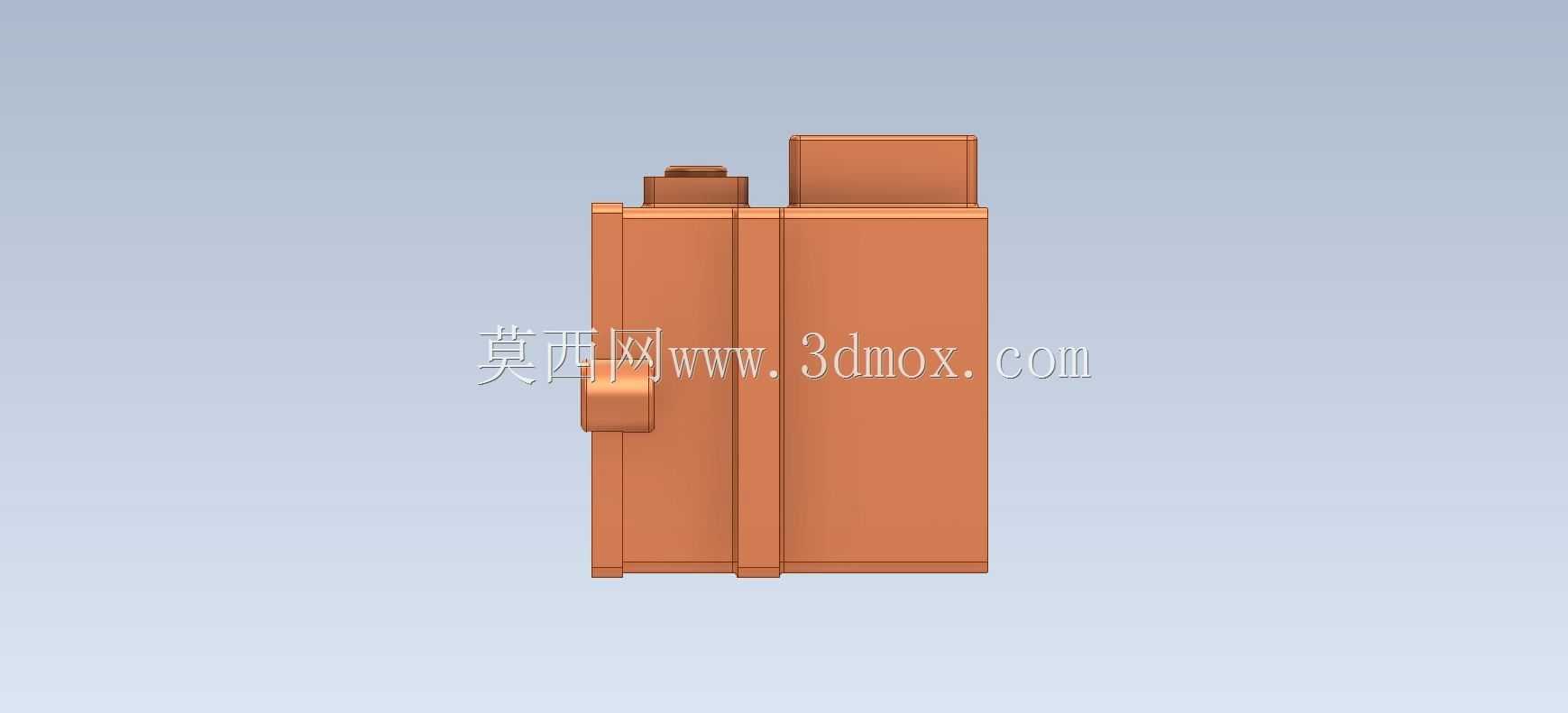

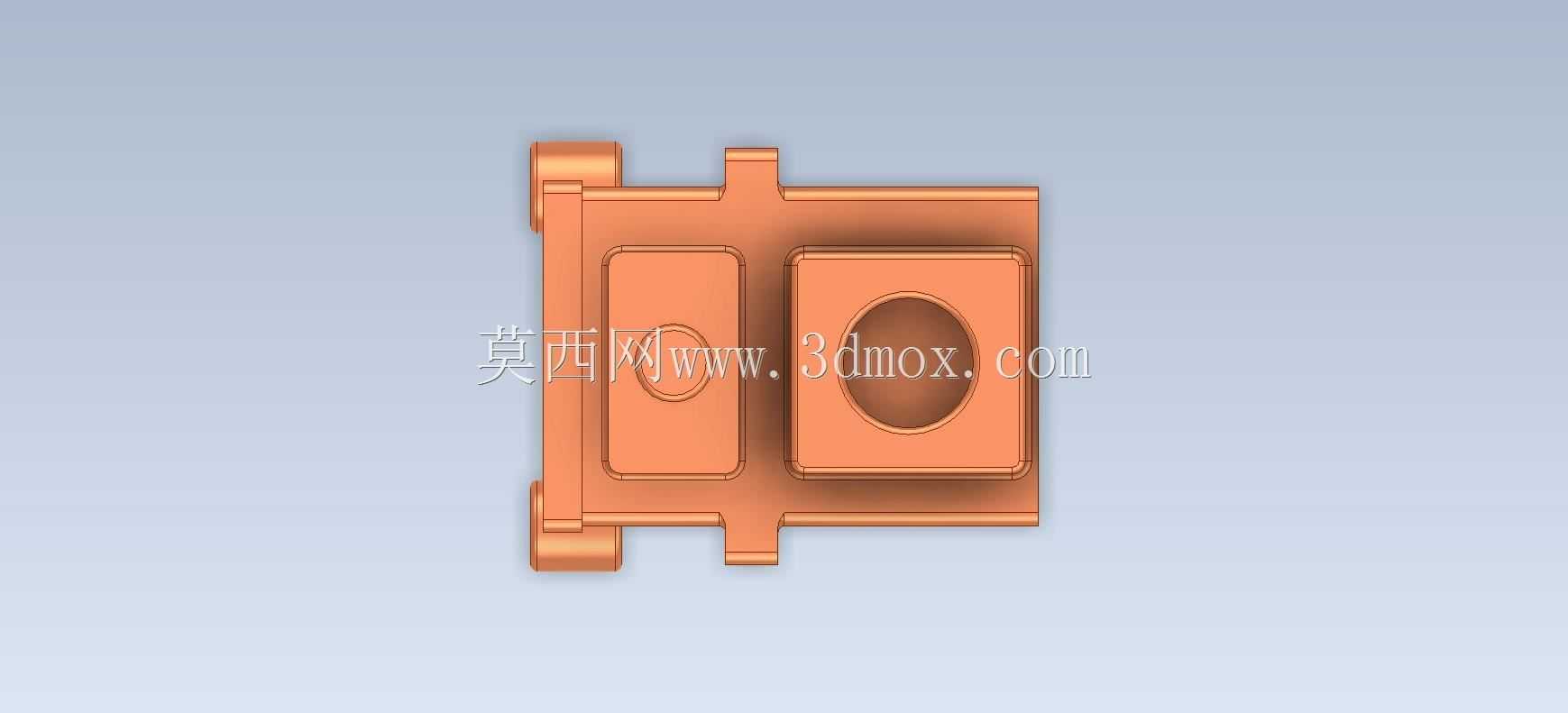

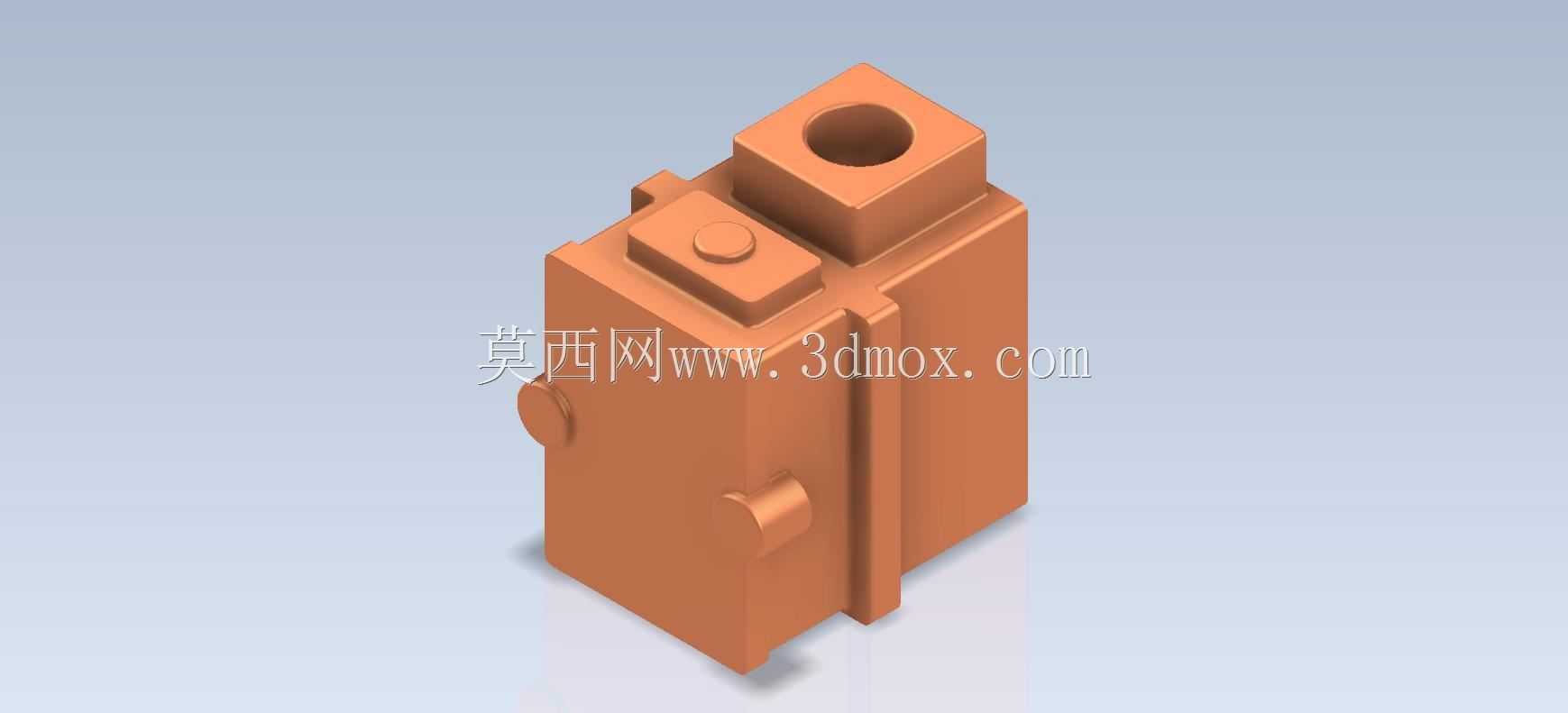

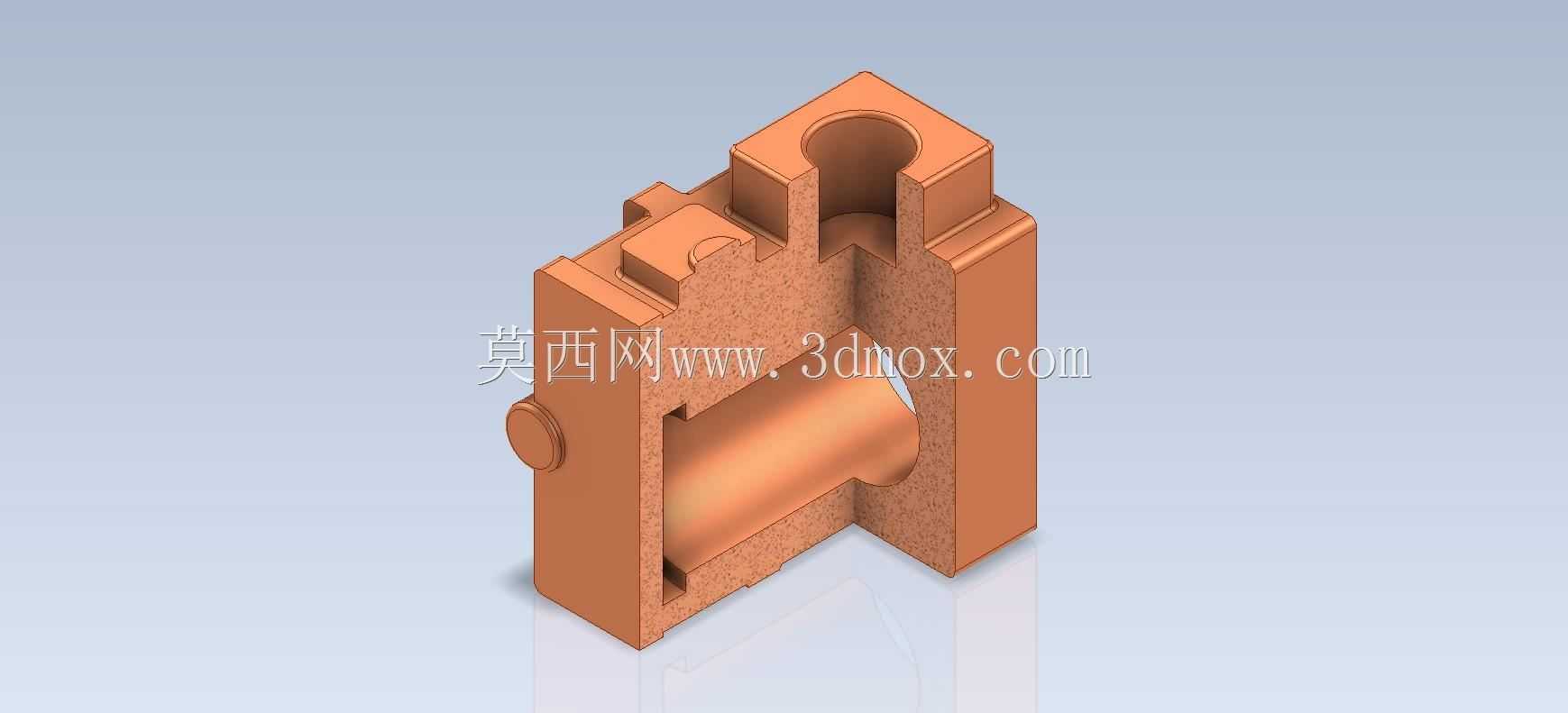

　　看这个构件的功能特性，主体是规整的长方体基座，顶部设置了一个带沉孔的圆柱形凸台，这个位置一般是用来安装插装式溢流阀或者节流阀的，沉孔的深度和直径要匹配插装阀的安装尺寸，保证阀件装入后密封面完全贴合，不会出现高压油泄漏的问题。侧面分布的几个圆柱形凸台和凹孔，分别对应进出油口、测压接口或者其他方向的阀件安装位，不同高度的凸台设计是为了错开相邻管路的安装空间，避免接油管的时候扳手操作空间不足，也防止相邻接头因为距离太近产生干涉。正面的竖向凸筋结构，一方面是增加块体的结构刚性，承受高压油作用在块体内部的胀型力，避免长时间高压工况下块体出现形变，另一方面也可以作为安装时的定位基准，和安装基座上的卡槽配合，快速找准安装位置，不用反复调整对齐。

　　做这类零件的设计时，首先要确定核心安装基准，一般会选块体的底面作为主安装面，保证底面的平面度公差在0.02mm以内，这样安装到阀组底板上的时候才能完全贴合，密封件不会因为接触面不平出现压偏失效的问题。然后排布内部油道的时候，要注意不同压力等级的油道之间保留足够的壁厚，一般高压油道（工作压力16MPa以上）的壁厚不小于油道直径的三分之一，避免油压波动的时候出现击穿漏油的问题。外部接口的位置要结合实际配管的操作空间来定，同一侧面的接头之间要留出至少15mm的扳手操作间隙，顶部的阀件安装位要避开正上方的设备横梁或者其他结构件，保证后期拆装阀件的时候有足够的操作空间，不用把整个阀块拆下来就能更换阀件。

　　从外形尺寸和安装边界来看，这类练习用的构件整体尺寸不大，长宽高比例大概在2:1:3左右，属于小型集成块的尺寸范畴，实际生产中这类尺寸的阀块一般用45号钢锻件加工，表面做发黑处理防锈，安装的时候通过底面的四个安装孔固定在液压站的安装面板上，安装孔的位置要和面板上的预留孔对齐，孔位公差控制在±0.1mm以内，避免安装时出现螺栓别劲的问题。建模的时候要注意，所有的孔位特征都要完全贯通到对应的油道，不能出现残留的薄壁堵死油道的情况，相交的油道位置要做倒圆处理，减少液压油流动时的阻力，避免局部产生涡流导致系统发热。另外，所有外部的锐边都要做C1的倒角处理，一方面是避免安装的时候划伤操作人员，另一方面也能防止密封件安装时被锐边切坏，影响密封效果。

　　很多初学者做这类零件建模的时候，容易忽略工艺性的问题，比如把内部油道设计成直角相交，或者接口位置排布太密导致后期没法配管，还有的会把凸台的高度做的太低，导致接头拧入的时候螺纹啮合长度不够，高压下出现接头崩飞的问题。做这类练习的时候，不能只追求外形看起来像，还要结合实际加工和装配的需求去调整特征参数，比如插装阀的安装孔要留够密封槽的位置，管螺纹的底孔尺寸要符合对应的螺纹标准，安装孔的沉头深度要匹配螺栓的头部高度，这些细节都是实际工程中必须考虑的点，也是这类基础练习真正要掌握的核心内容，毕竟建模最终是要服务于实际生产加工，不是只做外观展示。
