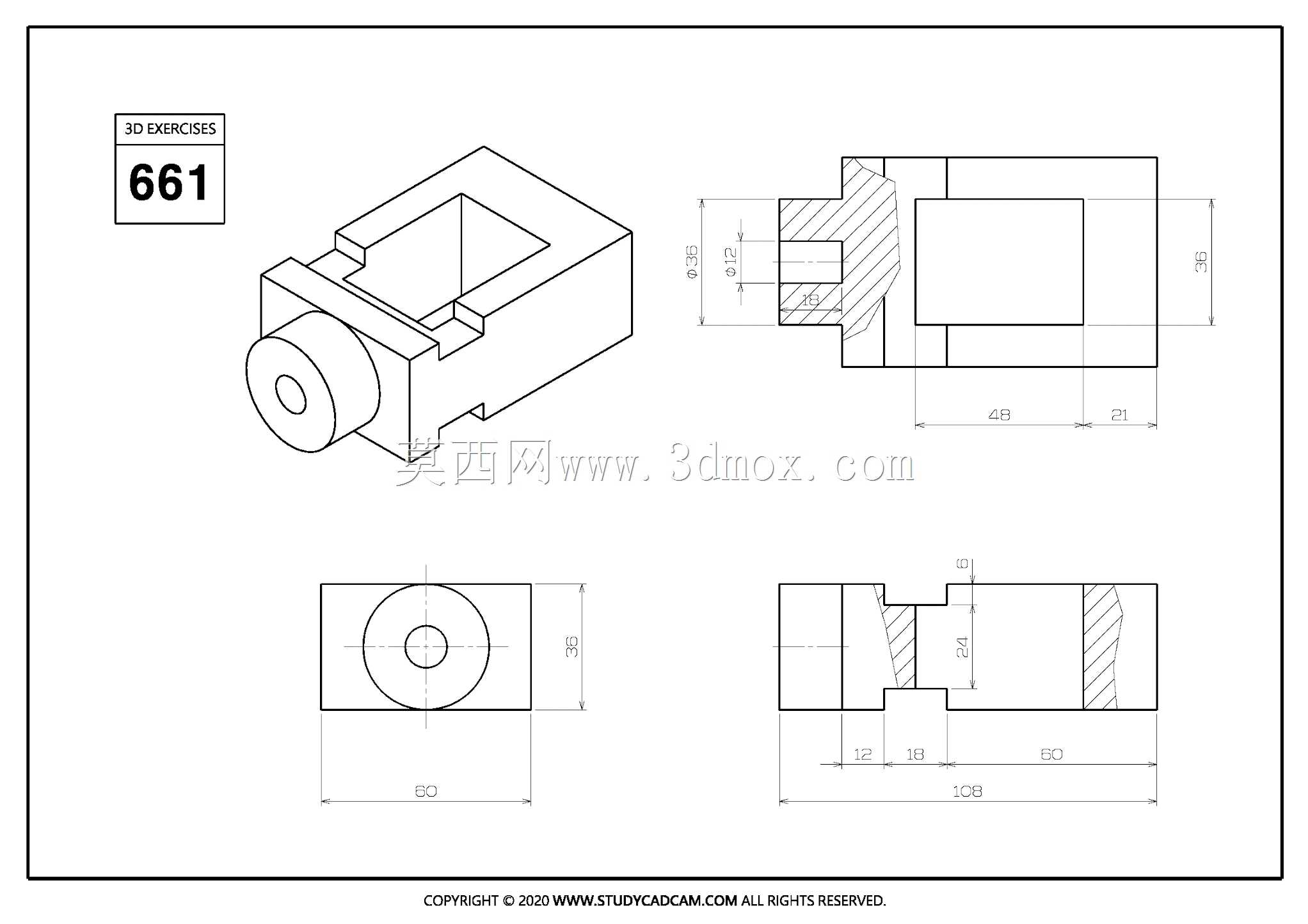

带侧置圆柱凸台的方形槽座结构练习件

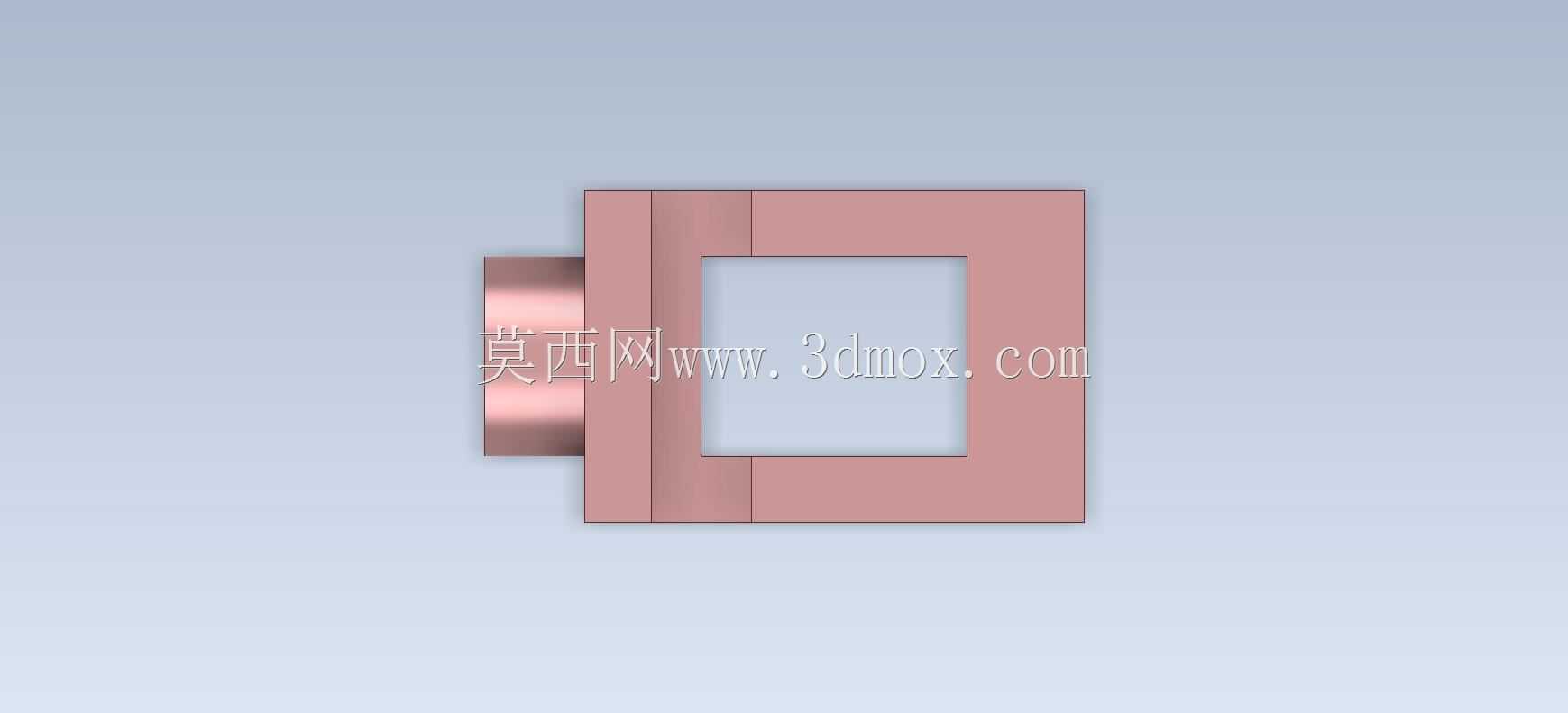

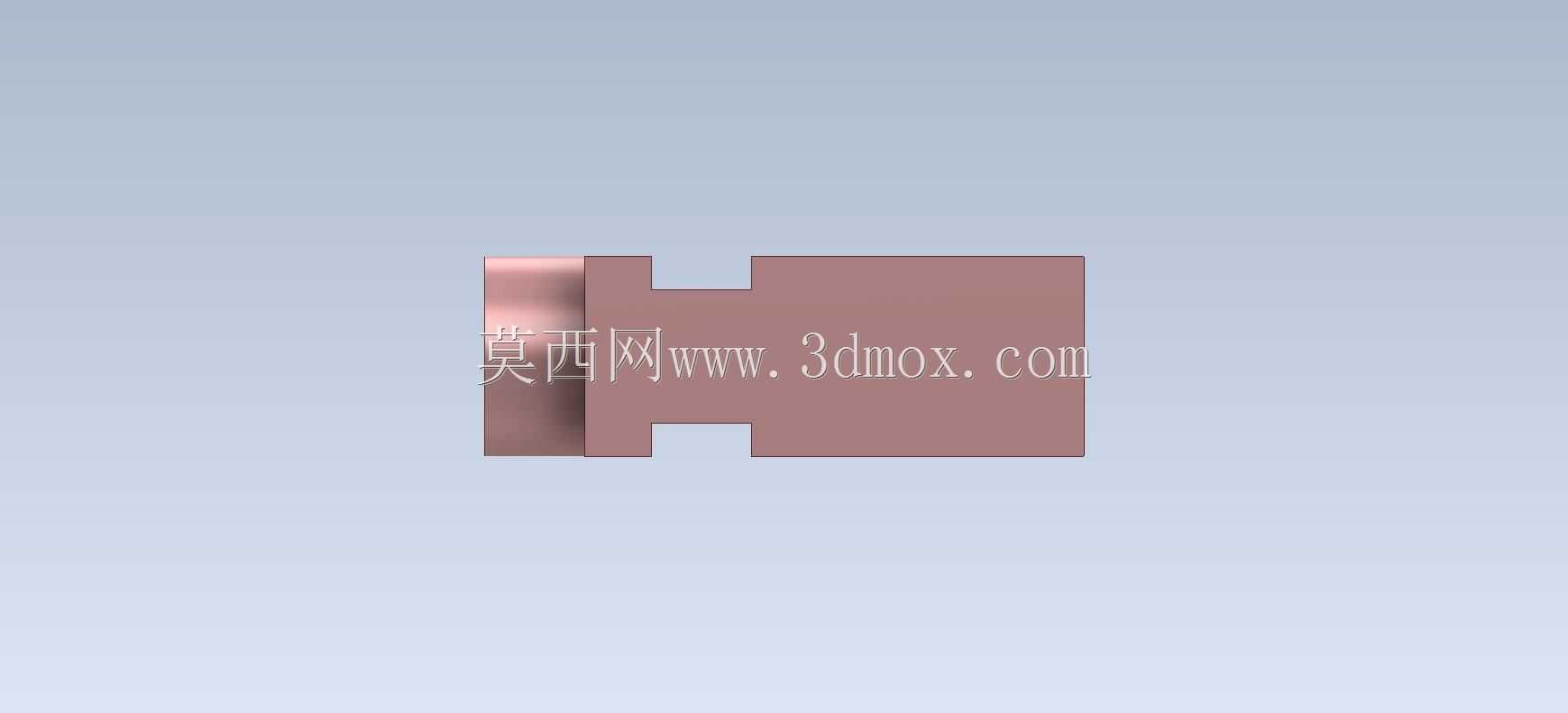

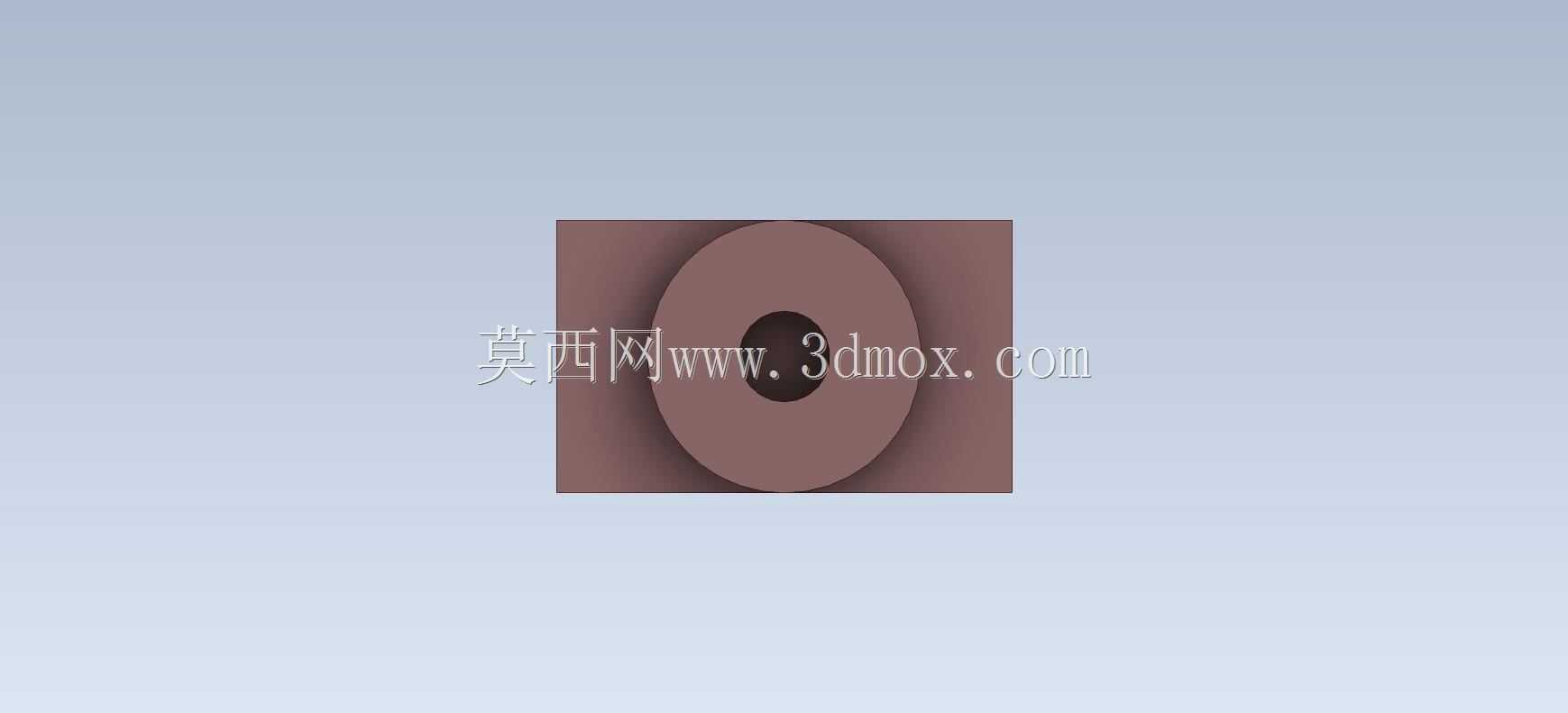

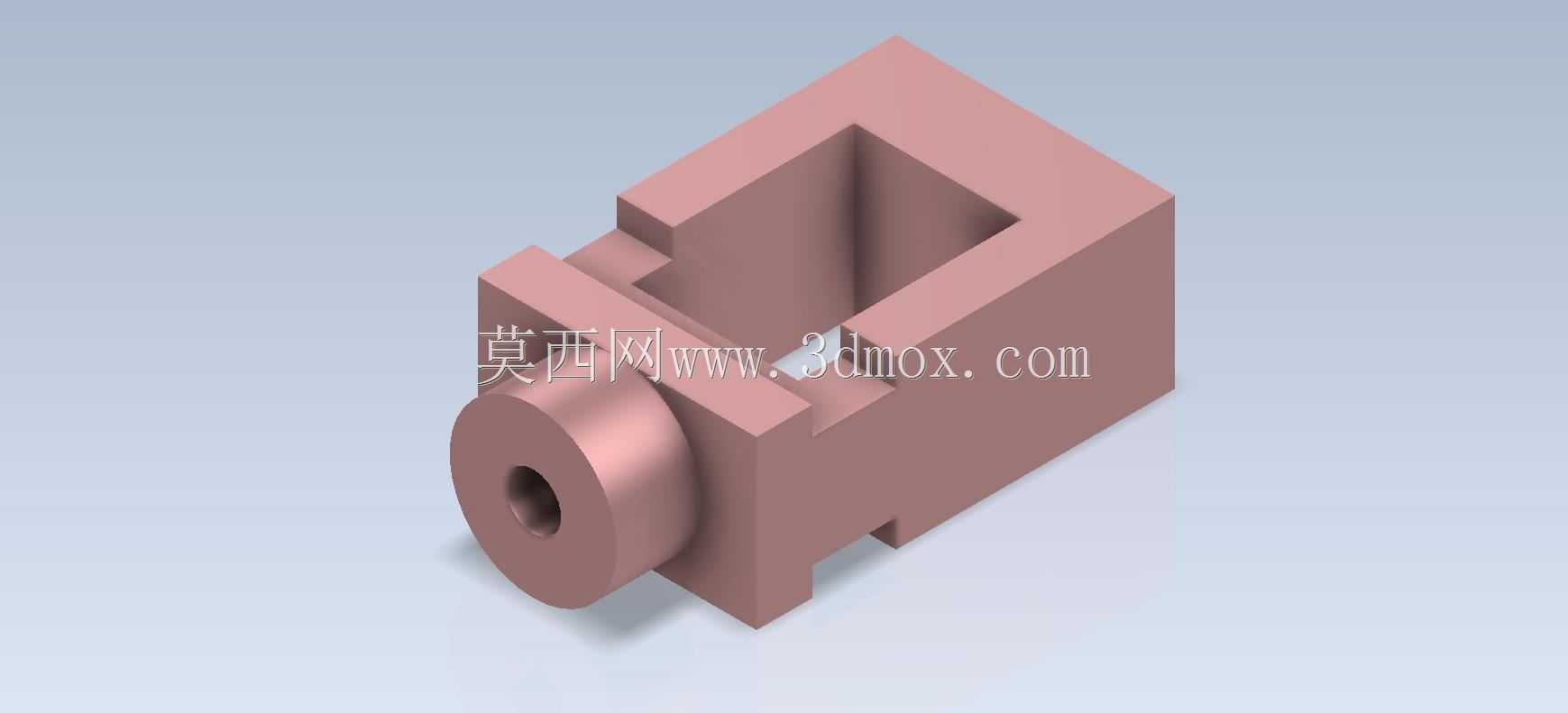

　　这款结构件在小型工装夹具的定位模块、教学演示用机械拆装实训台、桌面级小型实验设备的安装基座场景中都能找到对应的应用影子，其整体采用方块主体加侧置同轴圆柱凸台的组合构型，主体部分开设的通槽并非简单的矩形挖空，槽壁与外轮廓保留了均匀的壁厚，既能够保证整体结构的刚性，也能在槽内嵌入对应的导向块、定位条或者小型传感元件的安装座，实现相邻部件的滑动配合或者卡接定位。侧置的圆柱凸台中心开设同轴通孔，这个通孔并非仅做减重设计，实际应用中可以穿入锁紧螺杆、定位销或者气路、液路的小型导管，实现该部件与相邻支架、面板的固定连接，或者作为介质通路的转接端口。从设计思路来看，这个结构的建模逻辑非常贴合机械加工的实际工艺顺序，首先建立方块基体，

　　在基体上完成槽腔的切除，再在侧面对齐圆柱凸台的同轴度后添加凸台特征，最后完成中心孔的切除，整个建模过程完全遵循铣削加工的走刀逻辑，没有出现无法加工的倒扣或者薄壁脆弱结构，槽口边缘与凸台衔接的位置做了微小的倒角处理，既能够去除加工后的锐边毛刺，也能避免装配过程中出现棱边磕碰损伤配合面的问题。在安装边界方面，方块主体的底面为完整的平面，可以直接贴合在设备安装面板或者工装基板上，底面不需要额外加工定位凸缘，仅需要通过凸台中心孔穿入紧固件，或者在方块的其余侧面预留安装孔位即可完成固定，整体的外轮廓没有突出的尖锐结构，相邻部件的安装避让空间仅需要预留出凸台的轴向长度以及槽腔上方的操作空间即可，不需要额外设置过大的安全间隙。

　　槽腔的内壁尺寸公差可以根据实际配合需求调整，当作为滑动导向座使用时，槽壁可以预留研磨余量，与嵌入的导向条采用H7/g6的间隙配合，保证滑动顺畅无卡滞；当作为固定安装座使用时，槽壁可以适当放宽公差，直接嵌入对应的功能模块后用顶丝锁紧即可。圆柱凸台的外圆面可以作为定位基准面，与相邻支架上的安装孔配合时，凸台外圆与安装孔采用H7/h6的过渡配合，保证安装后的同轴度精度，避免中心孔内穿入的杆件或者导管出现偏斜。整个结构的壁厚设计均匀，不管是采用注塑成型还是金属铣削加工，都不会出现壁厚差异过大导致的缩痕或者加工变形问题，槽腔底部与主体底面的厚度和侧壁厚度保持一致，在承受侧向锁紧力或者上方压装力的时候，应力能够均匀分布在整个基体上，

　　不会出现局部应力集中导致的开裂或者变形。对于三维建模初学者来说，这个结构能够很好地练习基体特征创建、切除特征的对称约束、同轴特征的对齐、倒角特征的合理应用等基础建模技能，同时也能通过这个结构理解机械零件设计中工艺性、刚性、装配便利性的平衡逻辑，避免建模过程中出现脱离实际加工需求的不合理结构。在实际的小型自动化设备中，这类结构常用来作为小型气缸的安装座、传感器的固定支架、流水线侧边的挡停块基座，只需要根据实际安装需求调整槽腔的宽度、凸台的长度以及中心孔的直径，就可以快速适配不同的安装场景，不需要对整体构型做大幅修改，具备很强的结构拓展性。
