钣金折弯支架类练习构件结构设计

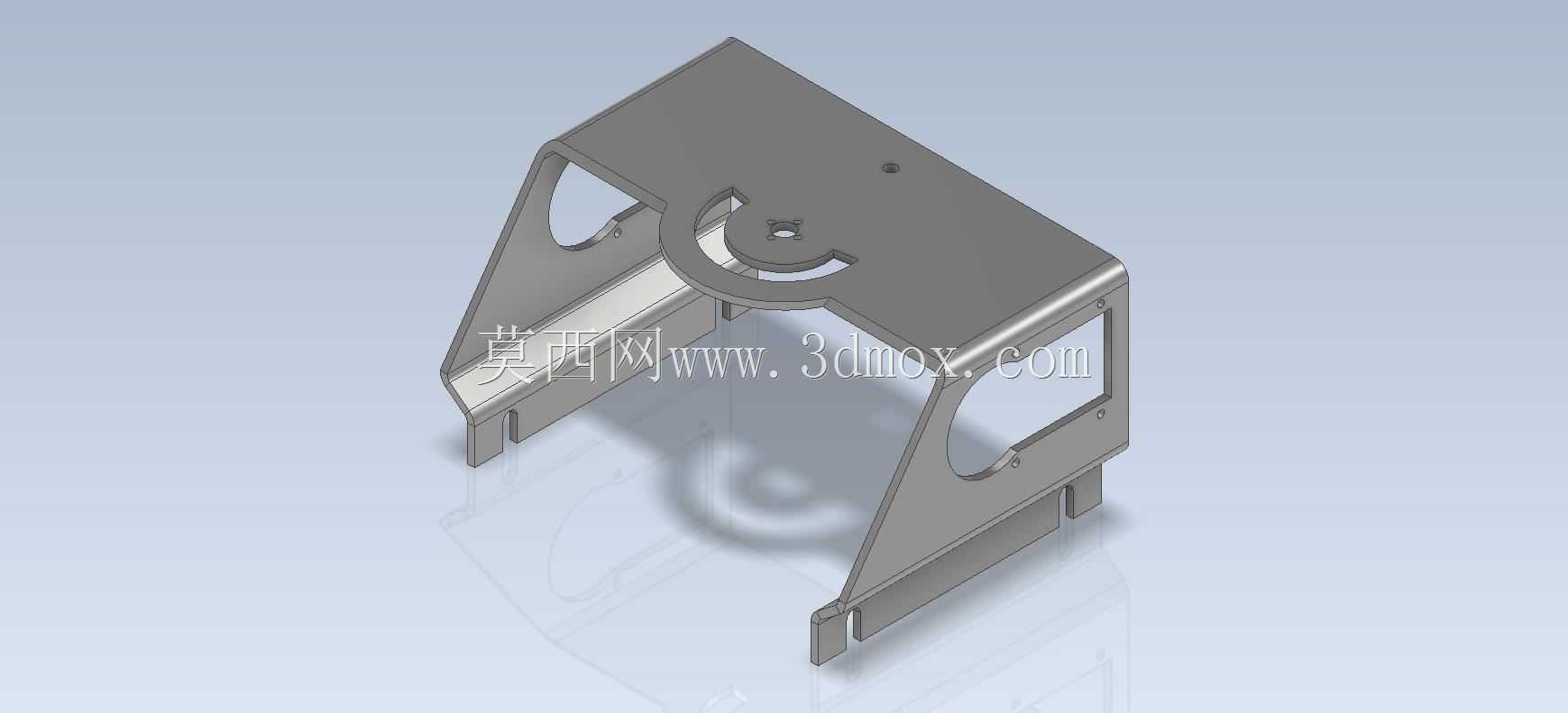

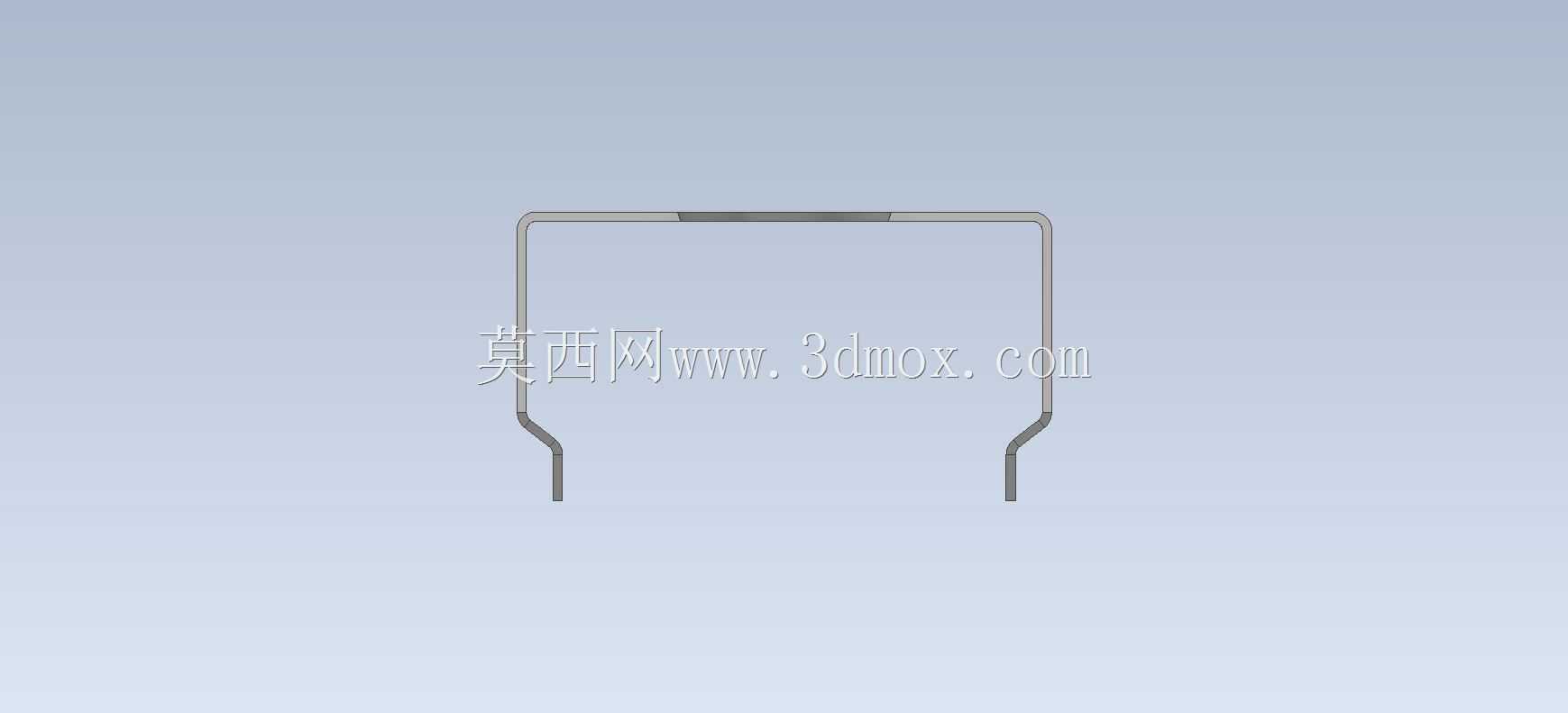

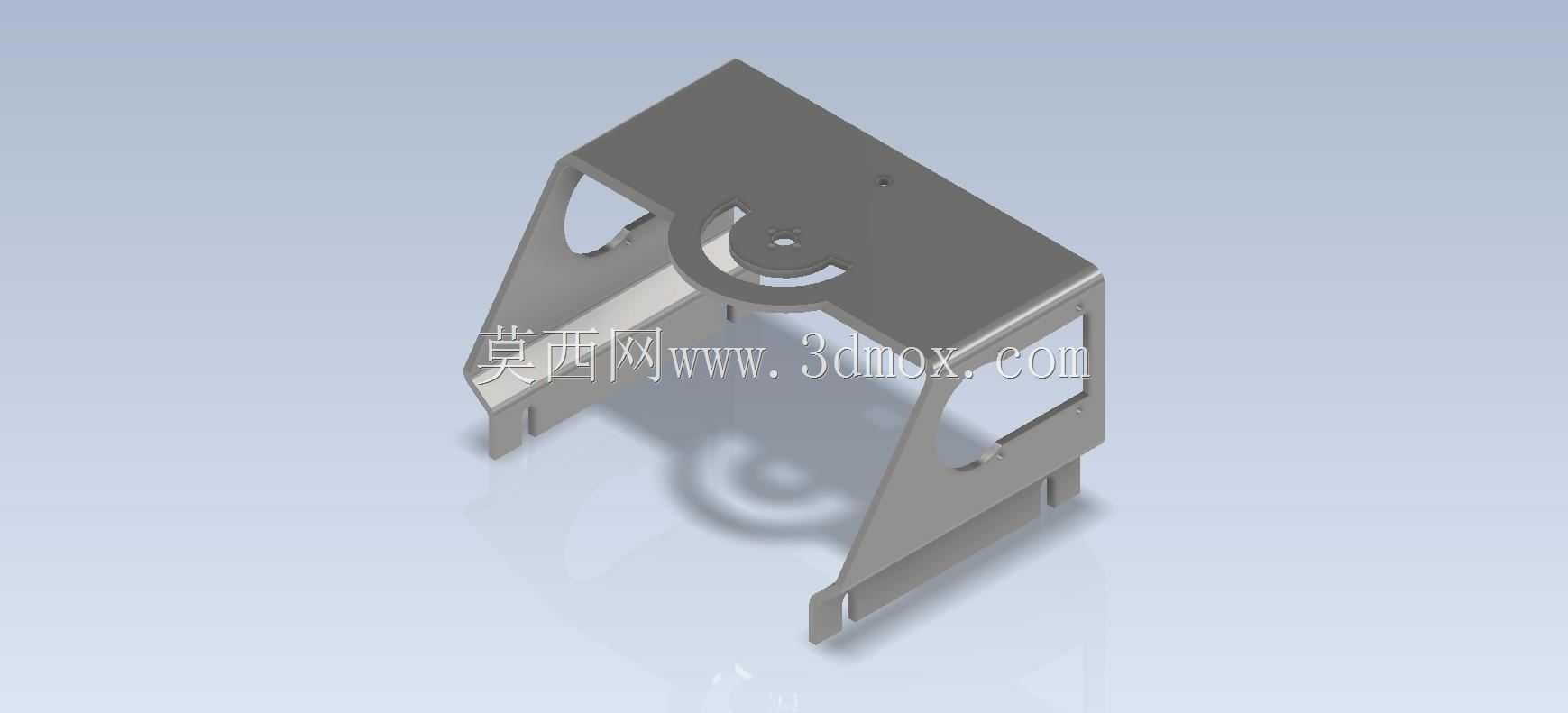

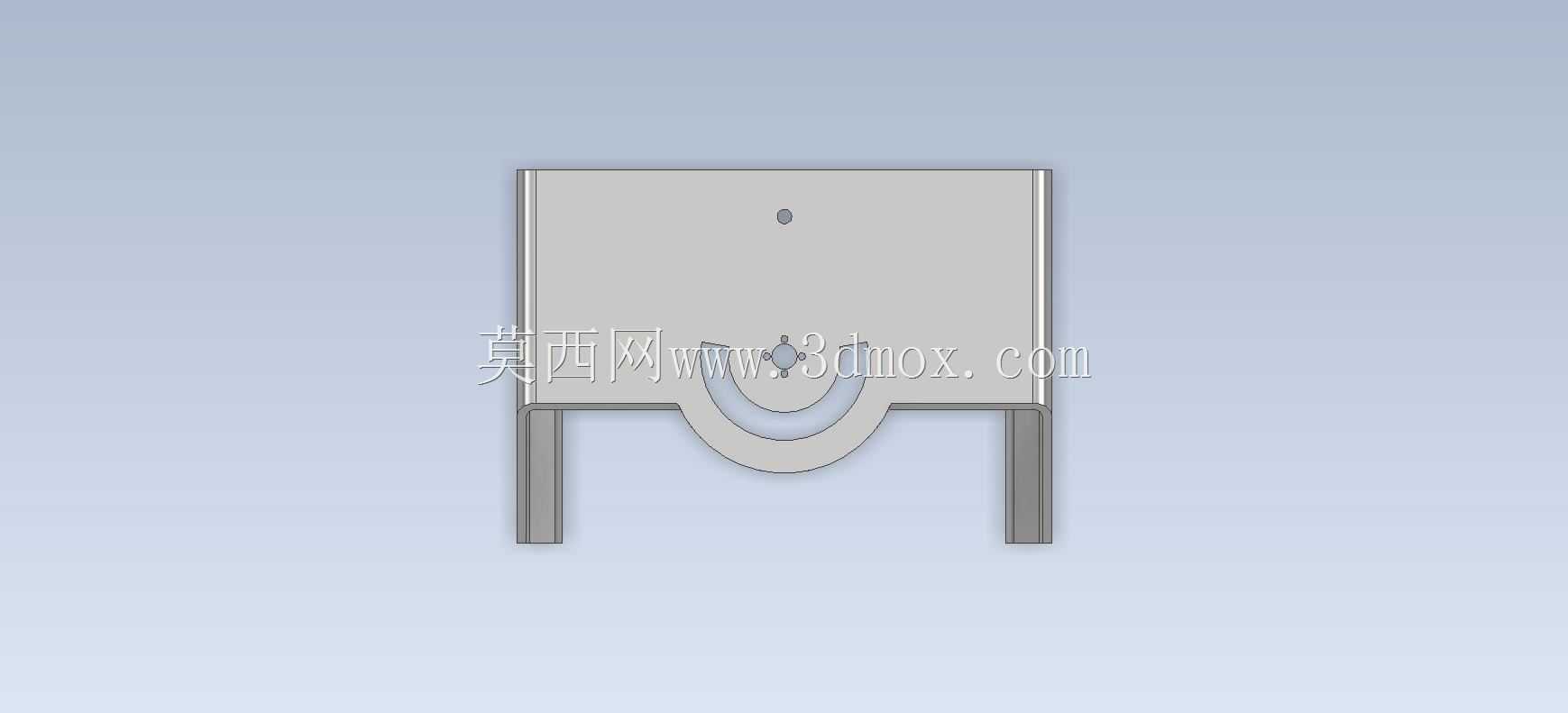

　　这类钣金折弯支架构件，多应用在小型机电设备内部的安装支撑场景，常见于工控设备机箱、小型自动化检测装置的内部承载位，用来承托轻量型的功能模块，比如小型传感单元、接线排组或者轻量化的气动控制元件，替代传统的型材拼接支架，在小空间安装场景下能大幅压缩占用的装配空间，同时减少零散紧固件的使用数量。从结构功能来看，该构件采用一体化钣金折弯成型工艺，主体的U型折弯结构形成主要的承载腔体，两侧的支腿向下延伸出安装定位边，支腿上预留的缺口结构是为了适配安装基面的定位凸台，装配时可以直接卡入对应位置，减少装配时的对位调整时间，降低现场装配的操作难度。构件上部的弧形缺口与中心定位孔，是为了适配圆柱形的被支撑部件，比如小型电机的输出端壳体、

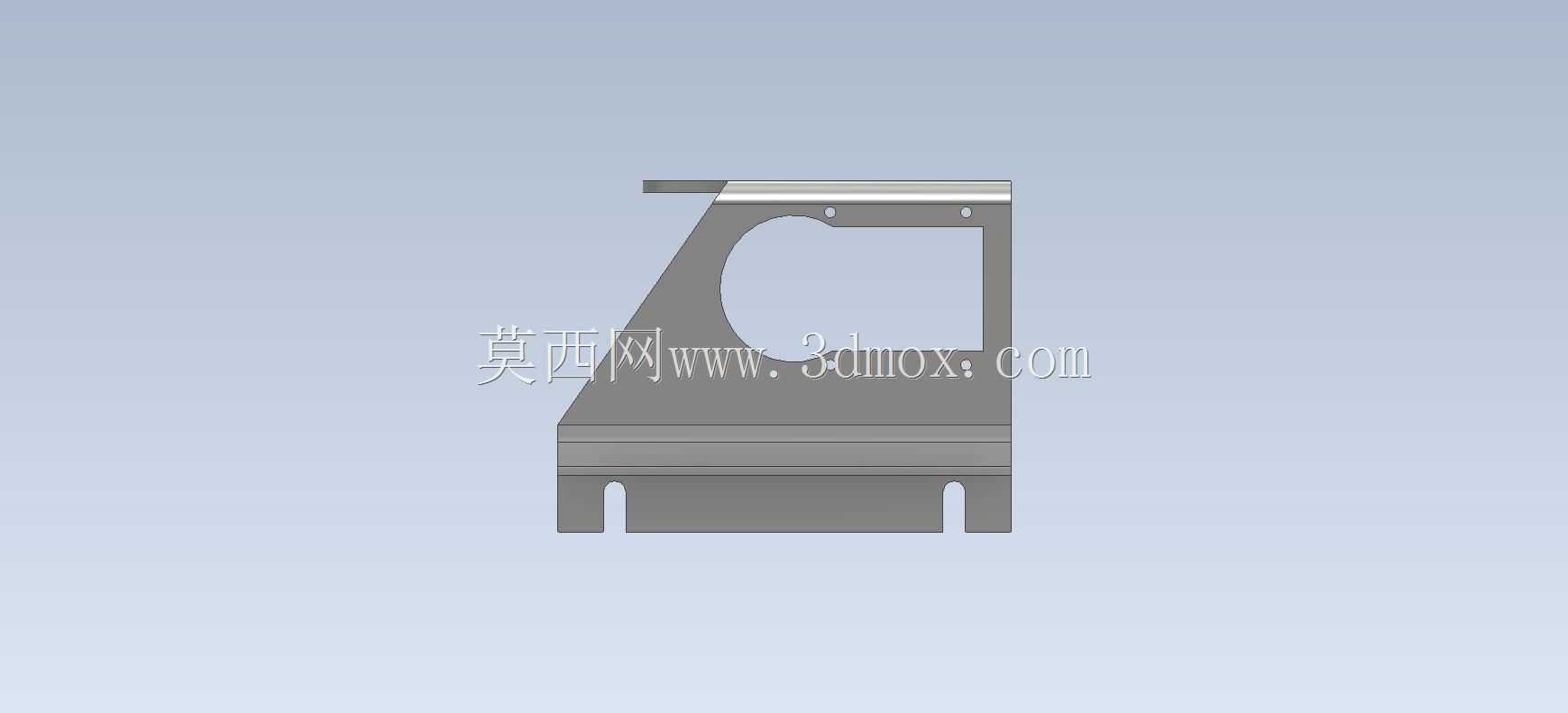

　　圆形的传感探头基座，弧形面可以和圆柱面形成更大的接触贴合面积，避免点接触造成的应力集中，防止长期承重后钣金件出现局部变形。两侧板上的异形镂空结构，一方面是为了减轻构件自身重量，在满足承载强度的前提下减少板材用量，另一方面这些镂空位可以作为走线通道，设备内部的连接线缆可以从镂空位置穿过，梳理内部走线走向，避免线缆在设备内部晃动剐蹭到运动部件。设计这类钣金构件时，首先要确认被支撑部件的安装基准，先确定中心定位孔的位置精度，因为这个孔是整个构件和被支撑件的装配基准，孔位的公差需要控制在±0.1mm范围内，才能保证被支撑件安装后不会出现偏斜。折弯工序的顺序安排也需要提前在建模阶段做工艺验证，先完成两侧支腿的90度折弯，

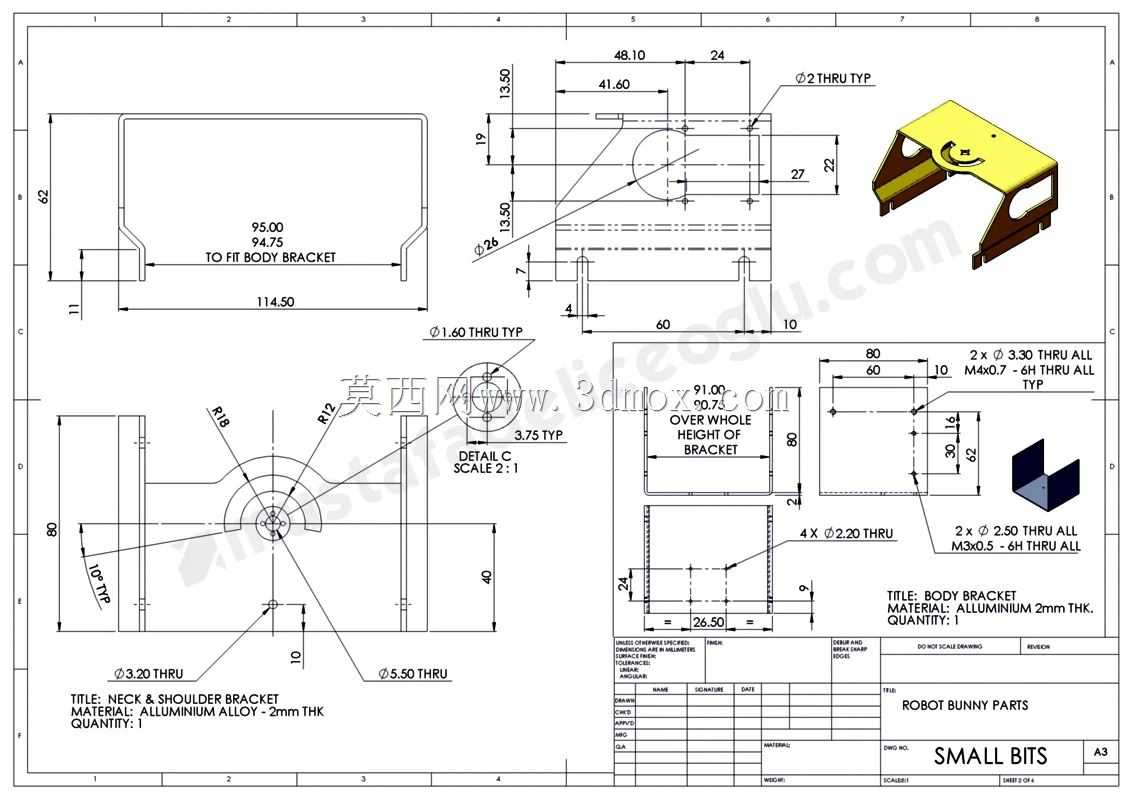

　　再进行上部弧形结构的翻边处理，避免折弯顺序错误导致板材出现拉扯开裂，尤其是弧形位置的折弯半径，需要根据所选板材的厚度设置合理的R角，一般冷轧钢板材质的话，内折弯半径不小于板材厚度的1.2倍，防止折弯处出现应力断裂。从安装边界来看，该构件的整体外轮廓宽度适配常规的100mm宽度安装基面，支腿的安装边宽度为15mm，每个安装边上预留的安装孔位间距为80mm，可以适配M4规格的紧固件进行固定，安装后构件的上部承载面距离安装基面的高度为65mm，预留出足够的空间布置被支撑件的下部接线或者连接接头。构件的板材厚度选用1.5mm的冷轧钢板即可满足承载需求，静态承重可以达到5kg，完全覆盖常规小型功能模块的重量要求，

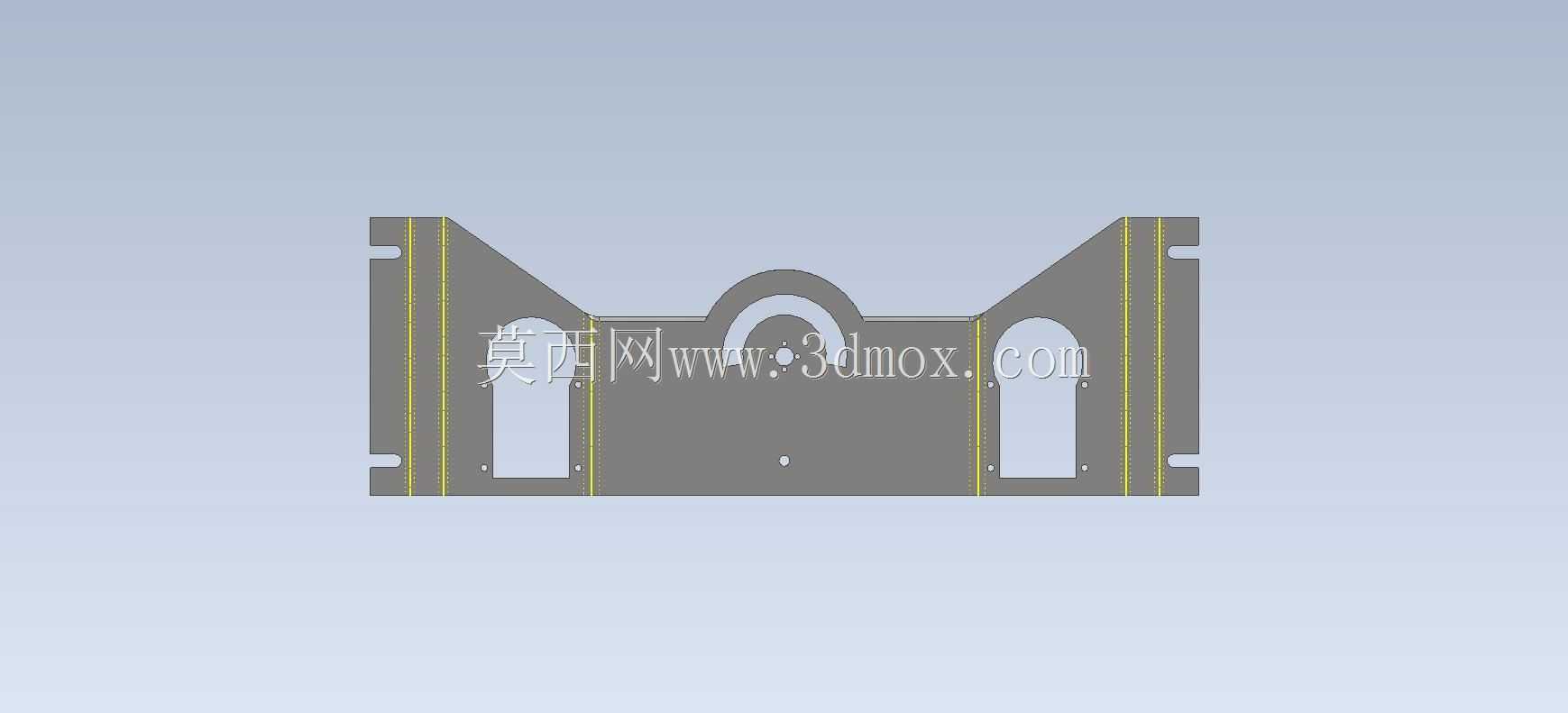

　　表面处理可以采用喷塑或者镀锌工艺，根据设备的使用环境选择，普通室内工控场景采用镀锌处理就能满足防锈要求，有外观需求的设备外部安装位可以采用喷塑处理匹配设备整体配色。建模过程中需要注意折弯扣除值的准确设置，不同厚度、不同材质的板材折弯扣除参数存在差异，1.5mm冷轧钢板90度折弯的扣除值一般取2.5mm，只有准确设置折弯扣除，才能保证展开后的下料尺寸精准，避免折弯成型后整体尺寸出现偏差，导致装配时无法对位。另外构件上的所有外露边缘都需要在建模时设置去毛刺倒角，尤其是镂空位置的边缘，防止装配和后期维护时划伤操作人员，也避免尖锐边缘割破线缆的绝缘层造成电路故障。这类一体化钣金支架相比传统的型材拼接支架，不需要额外的焊接工序，所有结构都通过折弯和冲压完成，加工工序更短，批量生产时的成本更低，而且整体结构的一致性更好，不会出现焊接变形导致的尺寸偏差，在小批量设备试制阶段，也可以通过数控冲床和折弯机快速加工出样件，缩短产品的研发验证周期。在结构强度校核方面，主要需要验证支腿位置的承重变形量，当上部承载面施加5kg的均布载荷时，支腿的最大变形量需要控制在0.05mm以内，避免被支撑件出现位置偏移影响设备运行精度，通过在折弯处增加小的翻边结构，就能在不增加板材厚度的前提下提升支腿的结构强度，减少受力变形。
