带法兰端波纹外廓中空柱状机械零件

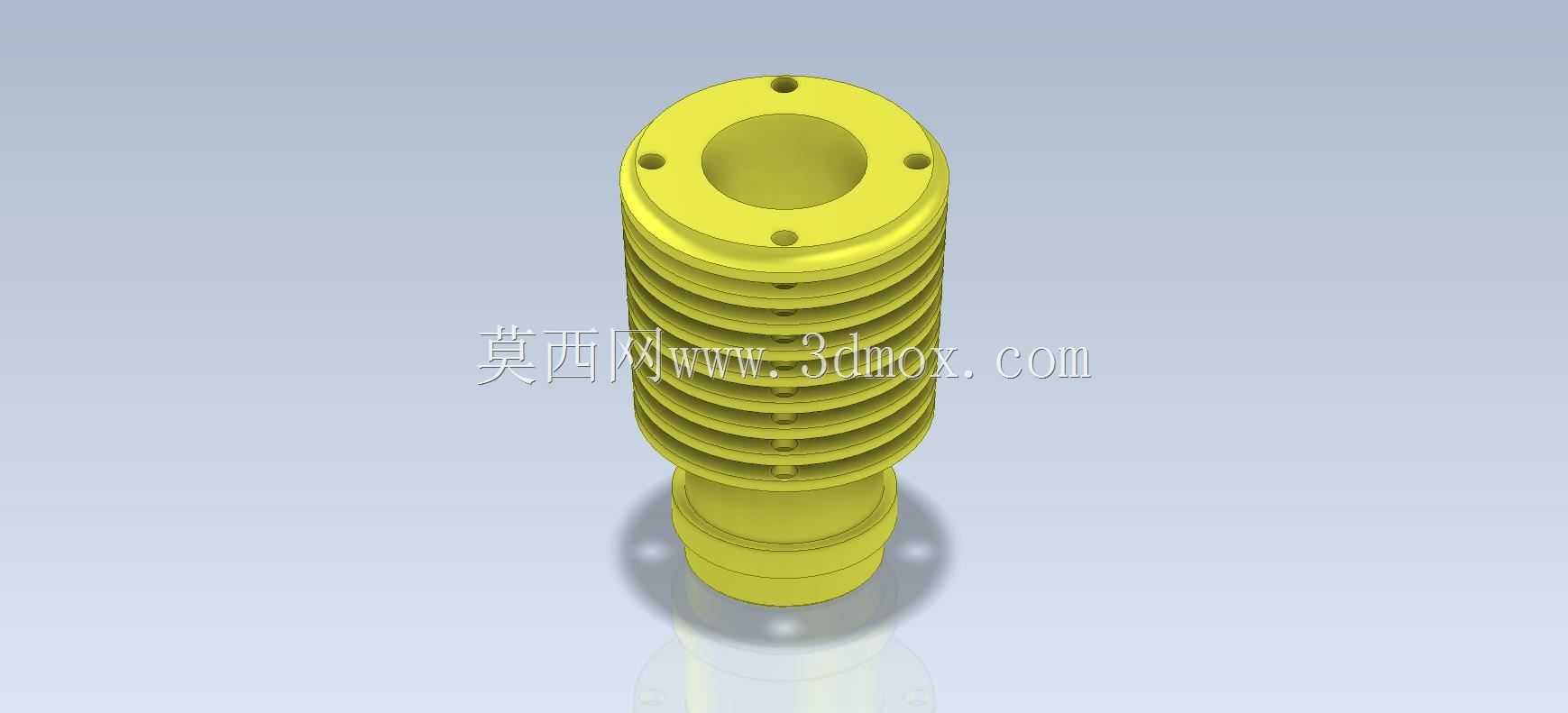

　　这类带法兰安装端的波纹外廓中空柱类零件，在流体输送回路、小型气动执行机构、低压工况的缓冲连接段中十分常见，日常做结构设计时经常会碰到类似的安装适配需求。从结构本身来看，上端的法兰盘均匀布置了6个安装孔，采用圆周均布的排布逻辑，安装时可以通过螺栓穿过孔位实现与对接端的刚性固定，孔位的节圆尺寸需要和对接端的安装孔完全匹配，避免装配时出现错位无法穿钉的问题，法兰端面的平面度需要控制在合理公差范围内，保证压紧密封垫时不会出现局部间隙导致的介质泄漏。

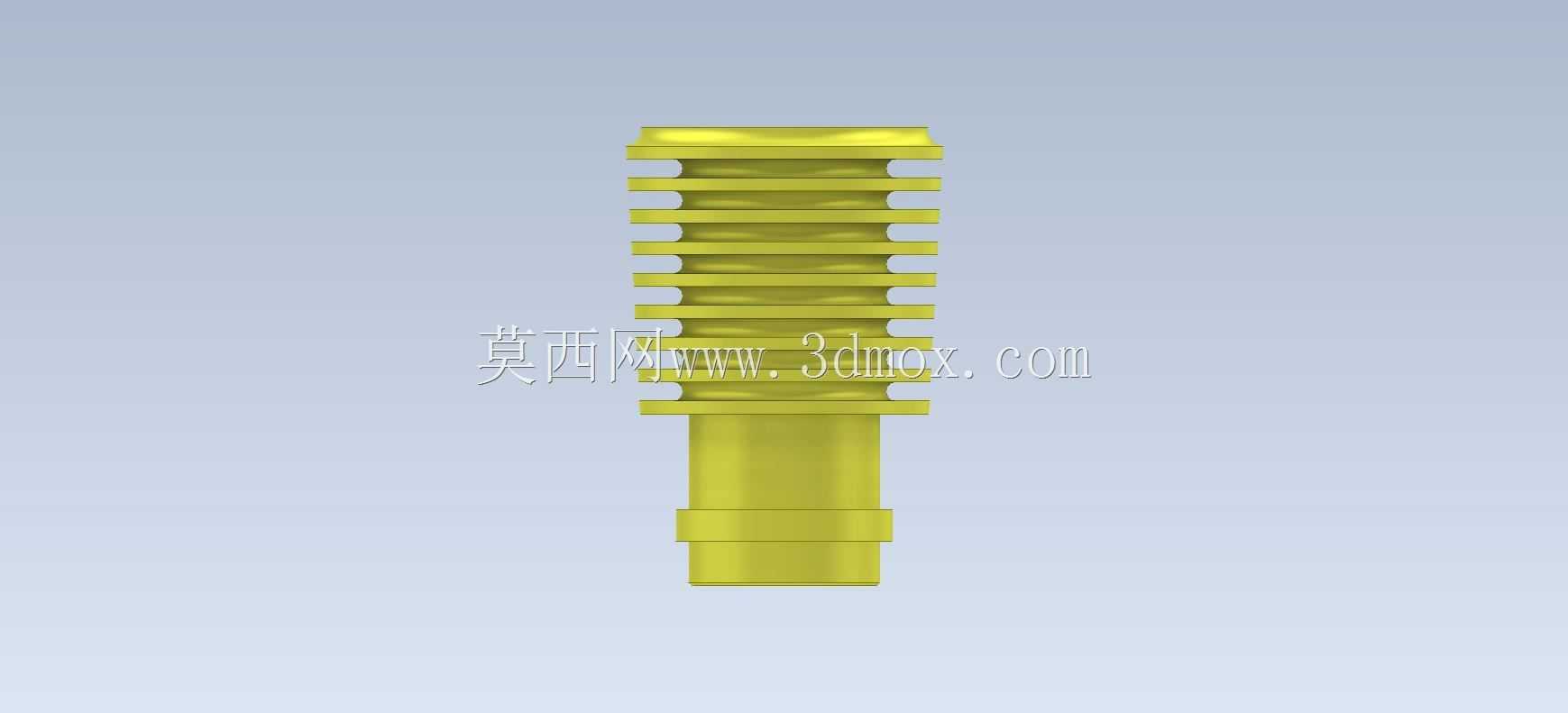

　　柱身的波纹结构并不是为了外观装饰，这类环形凸起的肋条结构一方面可以提升柱体自身的径向结构刚度，在承受外部侧向挤压力时不容易出现圆度变形，另一方面如果是用在有小幅位移补偿的管路连接场景，波纹段可以提供微量的轴向与角度形变余量，抵消安装时的对接同轴度误差，或是设备运行时产生的小幅振动传递，避免硬连接状态下应力集中导致的连接部位断裂。零件下端是直径收窄的直柱插接段，设计时这个段的外径公差需要和对接的软管或是硬管内径做过渡配合，装配时可以通过涂覆密封胶或是加装密封圈实现插接部位的密封，不需要额外做法兰连接，减少小规格管路连接的零件数量，提升装配效率。

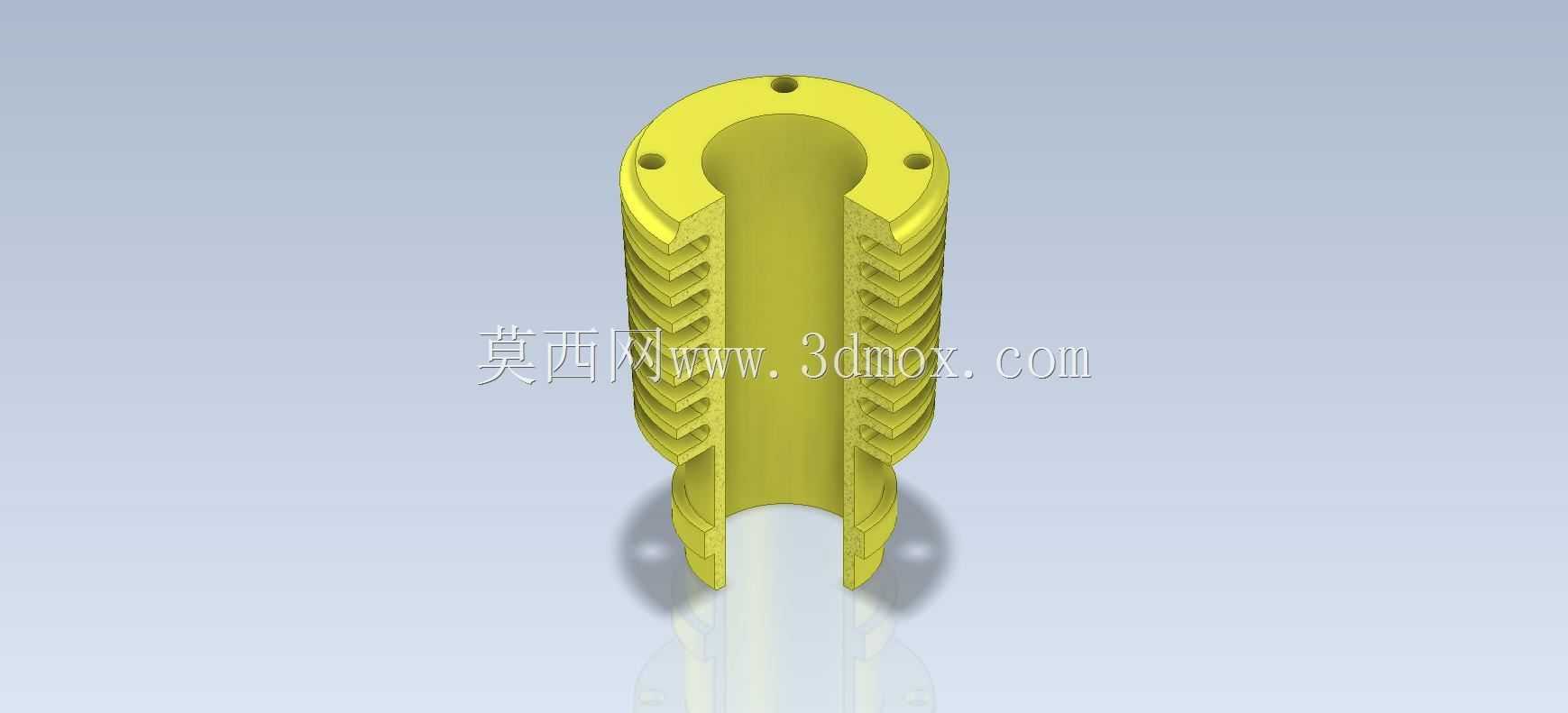

　　整个零件采用中空贯通的内腔设计，内腔从上到下存在直径变化，上端靠近法兰位置的内腔直径更大，往下到波纹段、插接段的内腔直径逐步收窄，这种变径内腔的设计可以适配不同流量的介质通过，同时在介质流速变化时起到一定的稳流作用，避免通径突变导致的紊流噪声。建模过程中需要注意几个容易出错的结构细节：首先是法兰上的安装孔，要保证孔的轴线和法兰端面完全垂直，否则螺栓穿入后会出现别劲的情况，长期受力容易导致螺栓断裂；其次是柱身的波纹结构，每一圈波纹的圆角过渡要顺滑，不能出现尖锐的棱角，否则注塑或是机加工过程中会出现应力集中点，零件受力时容易在棱角位置开裂，同时如果是用于流体输送场景，尖锐棱角也会导致介质流动时产生扰流，增加流阻；最后是下端插接段的端部，需要做小尺寸的倒角处理，一方面方便插接装配时的导向，另一方面也可以去除端部的加工毛刺，避免装配时毛刺脱落进入管路内部造成下游元件堵塞。

　　从安装边界来看，这类零件的整体轴向长度需要匹配安装空间的预留尺寸，法兰端的最大外径不能超过周边安装位的避让空间，否则装配时会和周边的其他零部件产生干涉，波纹段的最大外径要小于安装通道的最小内径，保证零件可以顺利穿入安装位。在实际选型应用时，如果是用于气压回路，这类零件可以选用轻质的工程塑料材质，降低整体重量同时满足低压下的强度需求；如果是用于低压液体输送，可以根据输送介质的腐蚀性选择对应的尼龙或是PP材质；如果是用于有一定温度要求的工况，则需要更换为金属材质加工，同时对应调整波纹段的壁厚，保证高温下的结构强度不会出现明显下降。做这类零件的结构设计时，不需要刻意追求复杂的曲面造型，所有结构都要服务于实际装配与使用需求，比如法兰的厚度要根据螺栓的预紧力计算，避免螺栓压紧时法兰出现翘曲变形；波纹的间距和深度要根据需要的补偿量调整，补偿量要求大时可以适当增加波纹的深度，但是不能超过材料的形变极限，否则反复形变后会出现材料疲劳断裂。
