金属薄板连接固定钣金支架结构

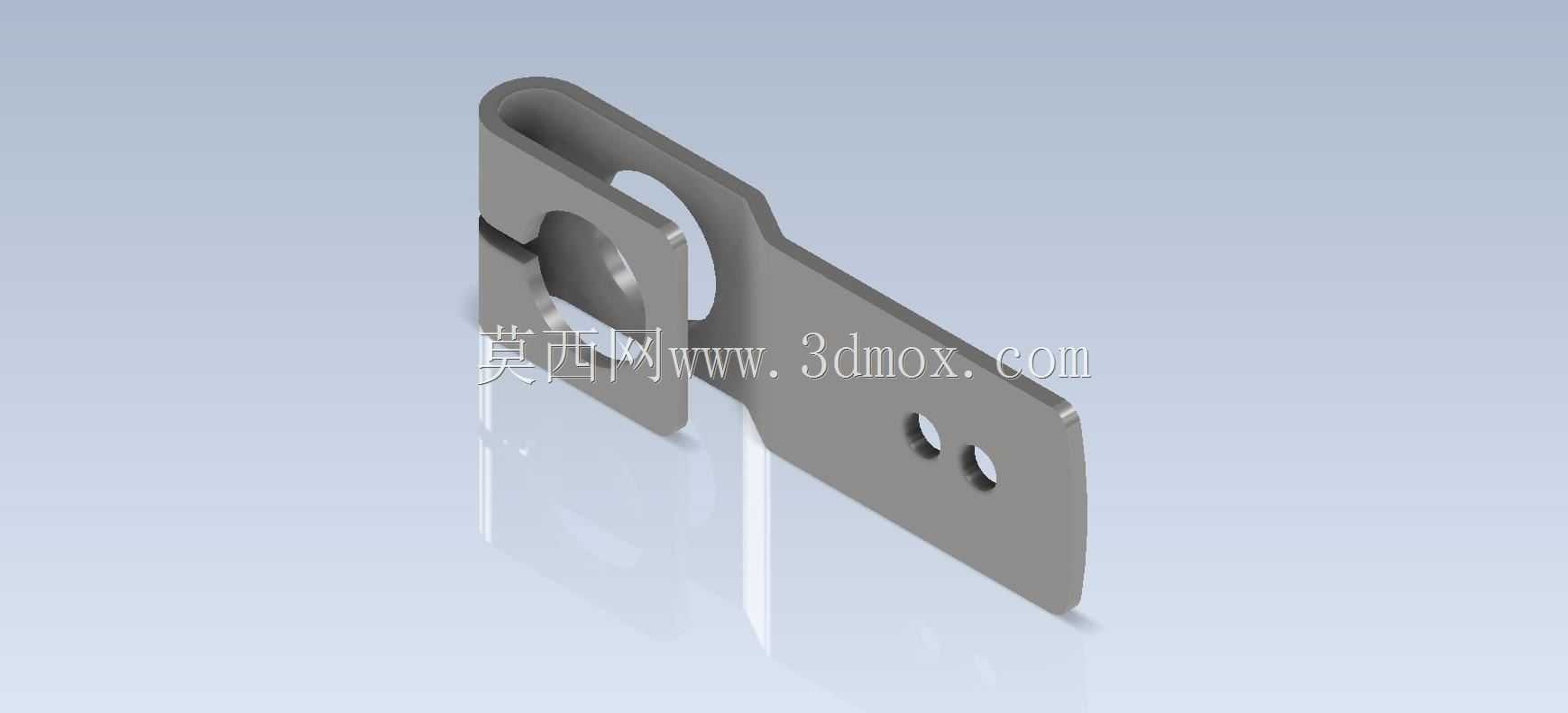

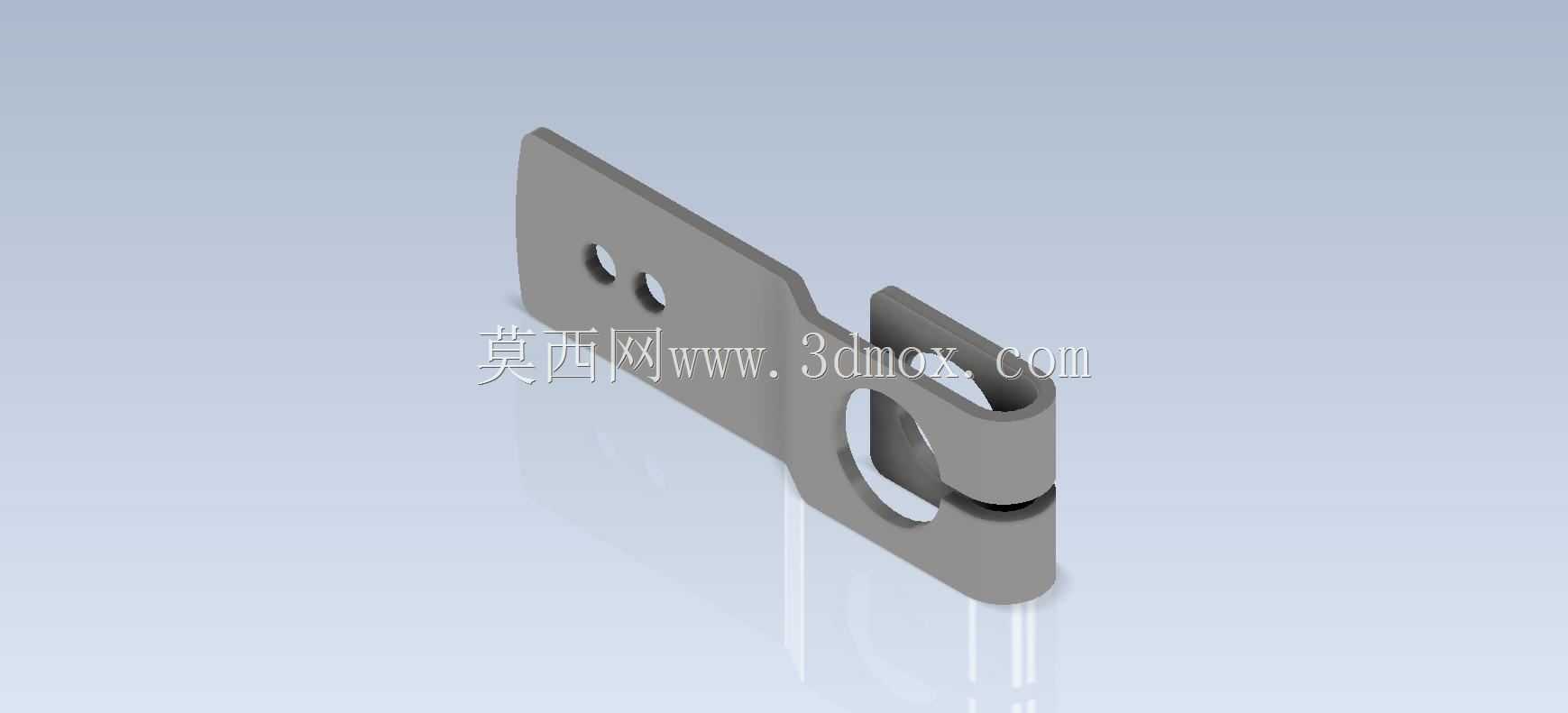

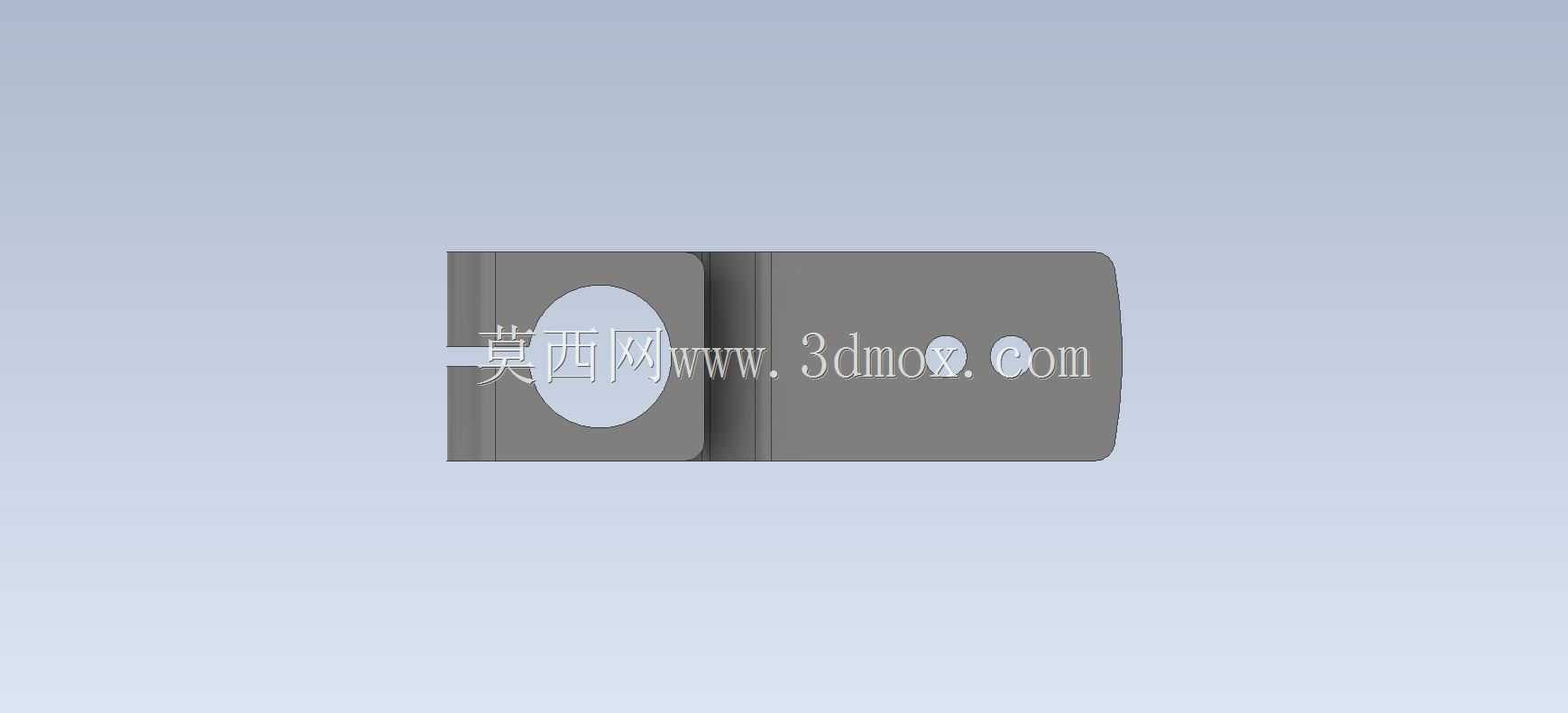

　　这类钣金支架在轻工自动化生产线、小型设备机架装配场景中应用十分广泛，多数时候作为辅助连接件承担两个相对位移极小的部件之间的定位、承载与限位作用，常见于电子设备内部走线固定、小型工装的辅助定位、输送线侧部附件安装等场景，不需要承担大载荷冲击，但对安装贴合度、孔位对位精度有明确要求。从结构设计来看，该零件采用等厚薄板冲压折弯成型，整体为长条形延展结构，一端设置大尺寸半圆开口与圆形通孔组合结构，半圆开口主要用于快速卡入预装的螺栓轴类件，实现装配时的预挂定位，不需要完全拧下紧固件即可完成零件的初步对位，能大幅提升装配环节的作业效率，旁边的圆形通孔则用于穿装锁紧螺栓，完成预挂后的最终紧固，避免设备运行过程中零件从预挂位置滑脱。

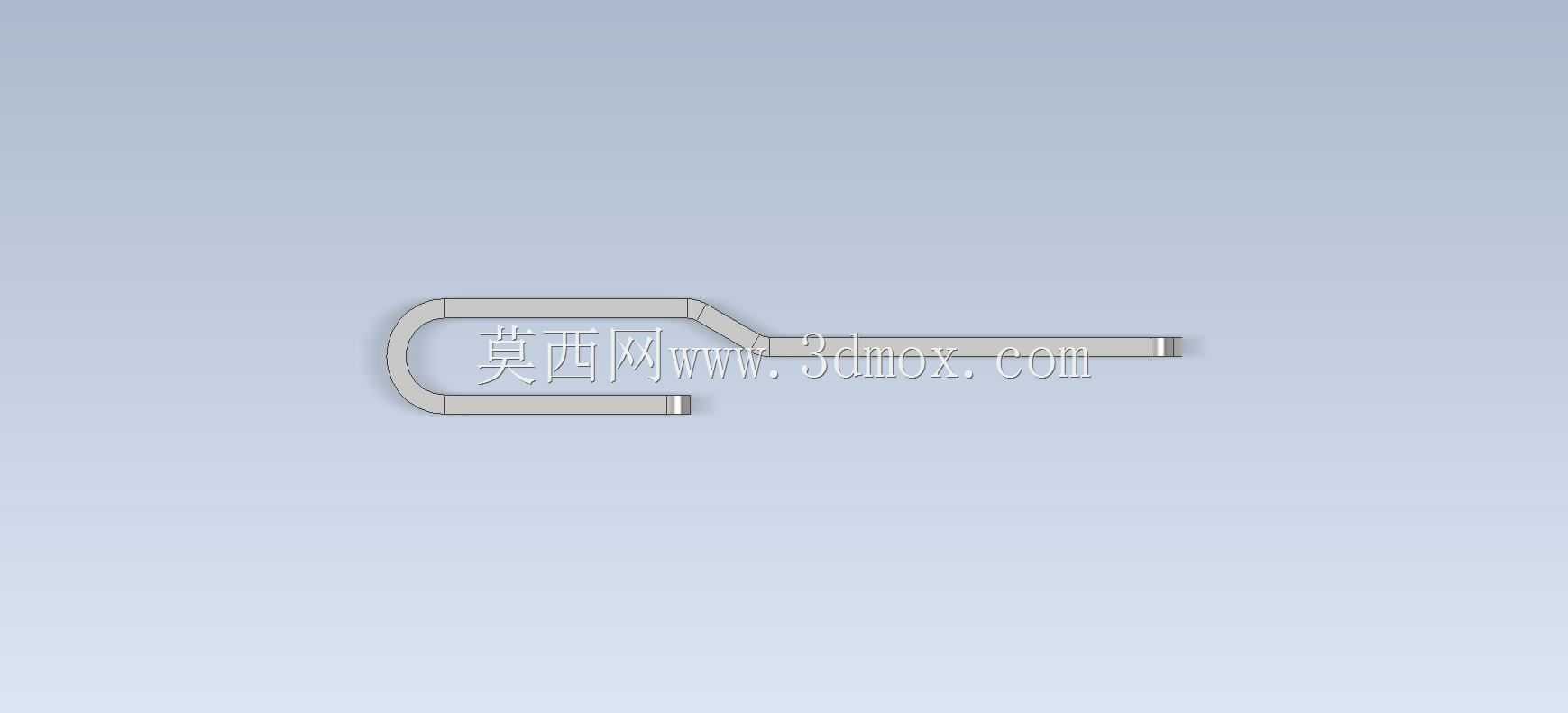

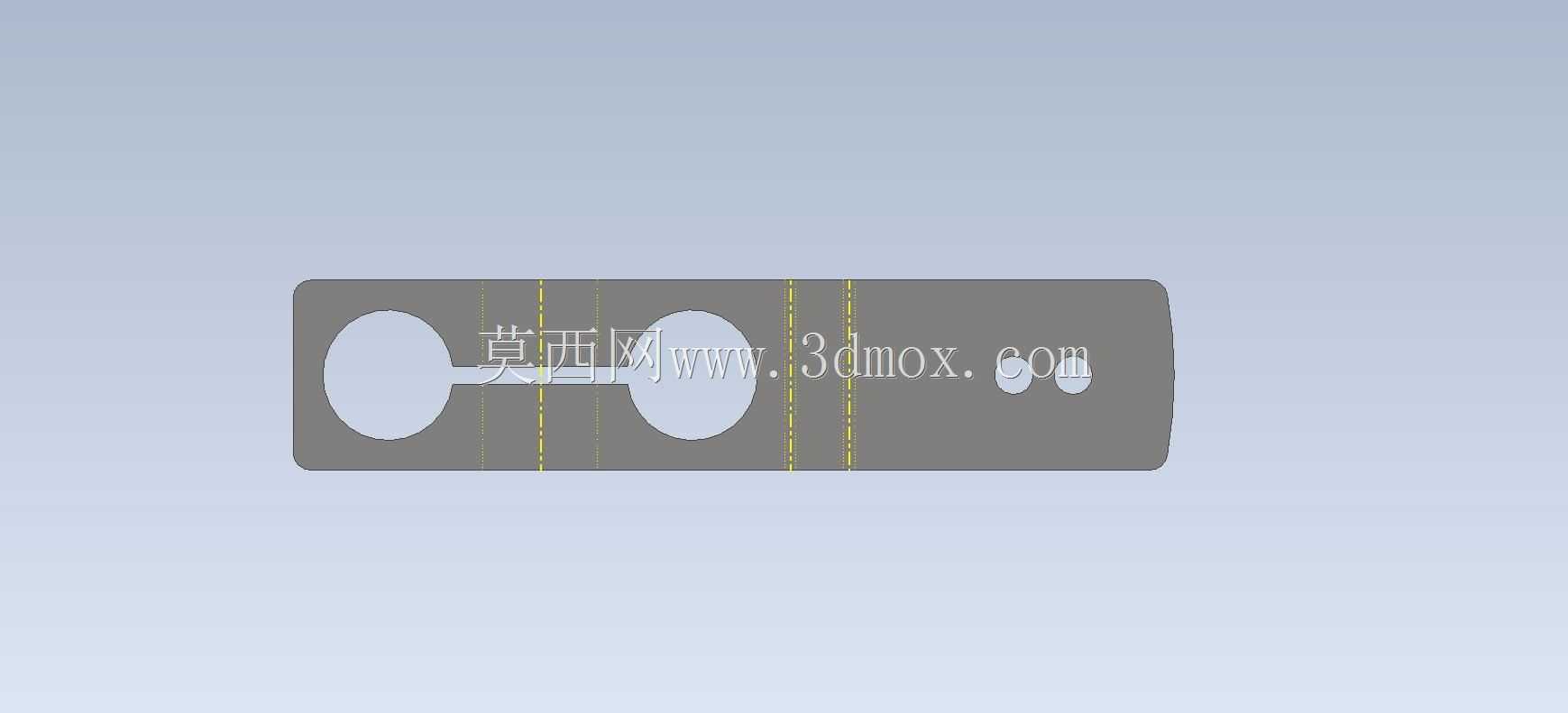

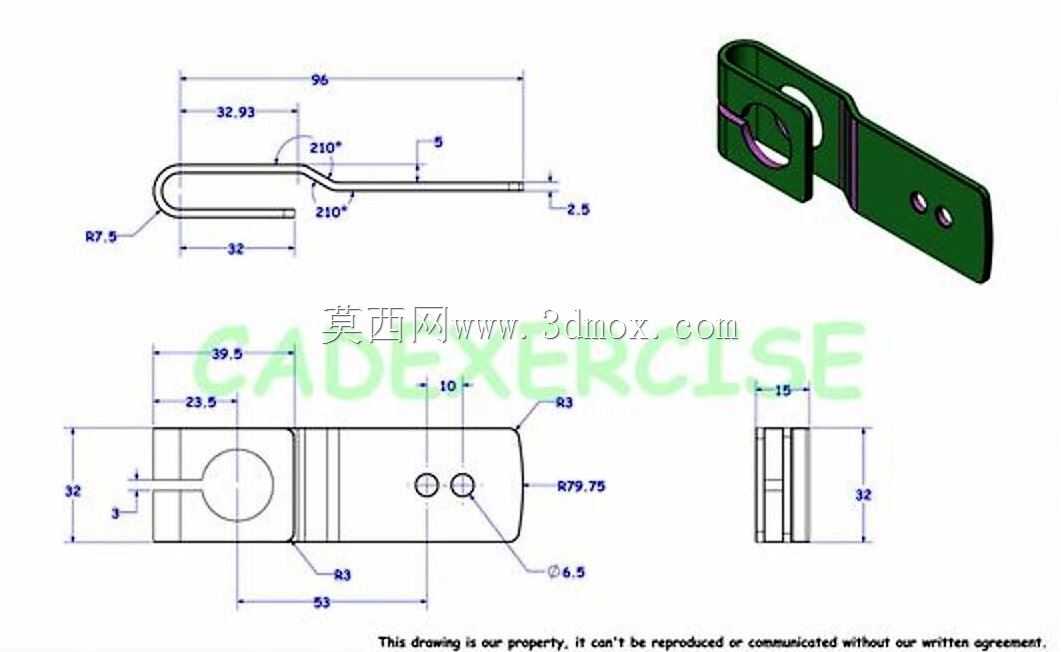

　　零件中段设置一处凸起的压型卡槽结构，该结构通过冲压模具直接在薄板上压出成型，不需要额外焊接或铆接附件，卡槽的尺寸匹配常用的卡接式安装座，可直接卡入对应型材的卡槽内实现侧向定位，抵消零件长向的窜动余量，避免长期受振动影响出现螺栓松动移位的问题。零件另一端设置两个小尺寸等距圆孔，用于安装末端的附属小件，比如走线卡扣、传感器固定片、小型挡片等附件，两个孔的中心距严格匹配常用小型附件的安装孔距，不需要二次打孔即可直接适配标准件安装。从设计思路上看，该零件全程采用冲压工艺成型，所有折弯、压型、冲孔工序都可以在一套连续冲压模上完成，不需要后续焊接、打磨等二次加工工序，材料利用率高，适合批量生产，折弯处的内圆角半径匹配板材厚度设置，

　　避免折弯时出现应力集中导致的开裂问题，所有孔位的边缘都做了微小的去毛刺处理设计，避免装配时划伤操作人员或划破线缆表皮。安装边界方面，零件的整体厚度适配常用的1.5-2mm冷轧钢板或镀锌钢板，安装时大端的贴合面需要与被连接件表面完全贴合，折弯边的高度控制在合理范围，不会与周边相邻的其他结构件产生运动干涉，长条形的结构设计让零件可以在一定范围内调整安装位置，适配不同安装间距的需求，两个小孔端的伸出长度经过核算，既满足末端附件的安装空间需求，又不会因为伸出过长导致零件受载后出现变形翘曲。在实际使用中，这类钣金件不需要做额外的表面处理，若应用在潮湿环境可采用镀锌板材直接冲压，若应用在普通室内环境采用普通冷轧板冲压后做喷塑处理即可，

　　整体结构没有冗余设计，每一处结构都对应明确的装配或功能需求，没有多余的装饰性结构，完全从实用角度出发完成结构设计，对于钣金初学者而言，这类零件涵盖了钣金设计中最基础的冲孔、折弯、压型、工艺缺口处理等核心知识点，能帮助初学者快速理解钣金件从功能需求到结构落地的设计逻辑，掌握不同结构对应的工艺实现方式，避免设计出无法加工或装配难度过高的结构。
