钣金折弯安装支座结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:698096
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计
  • 钣金折弯安装支座结构设计

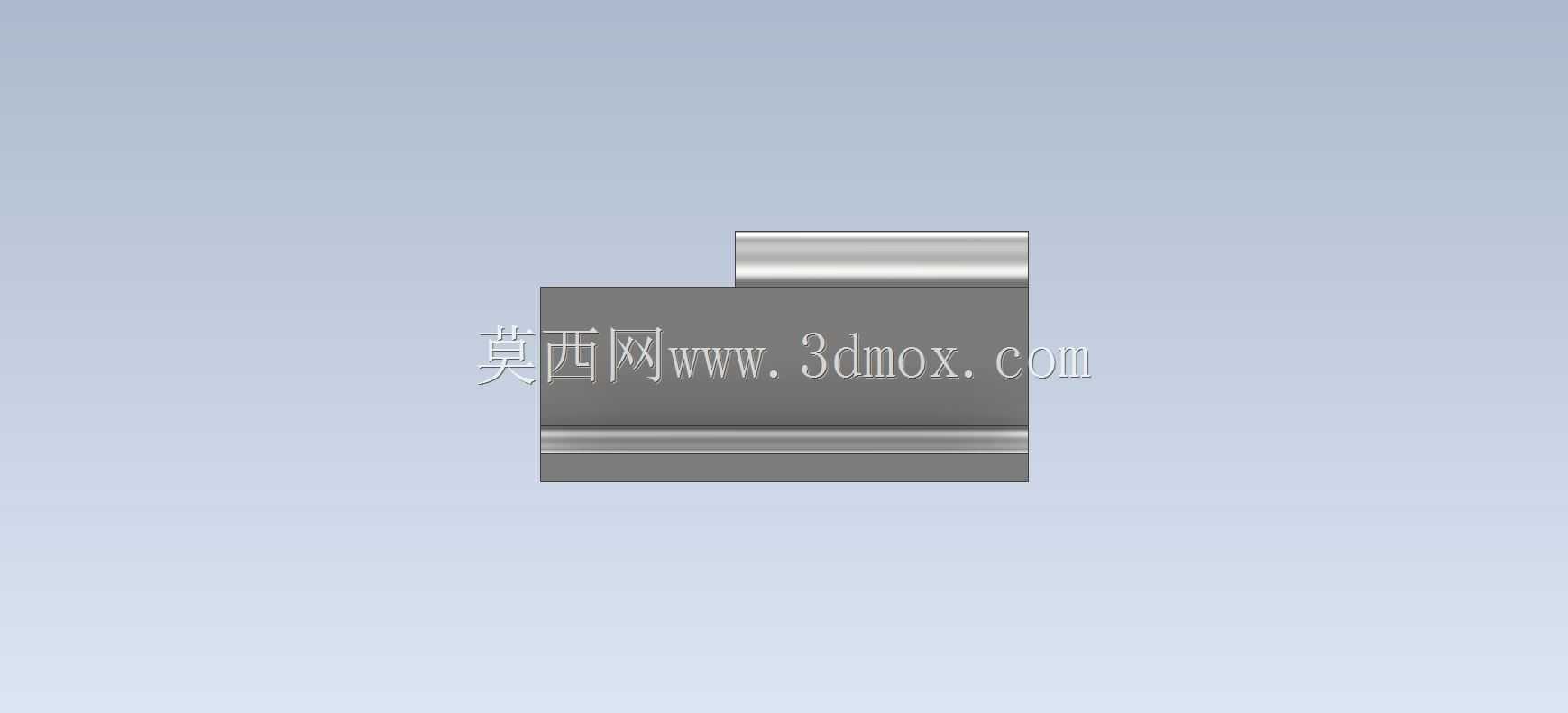

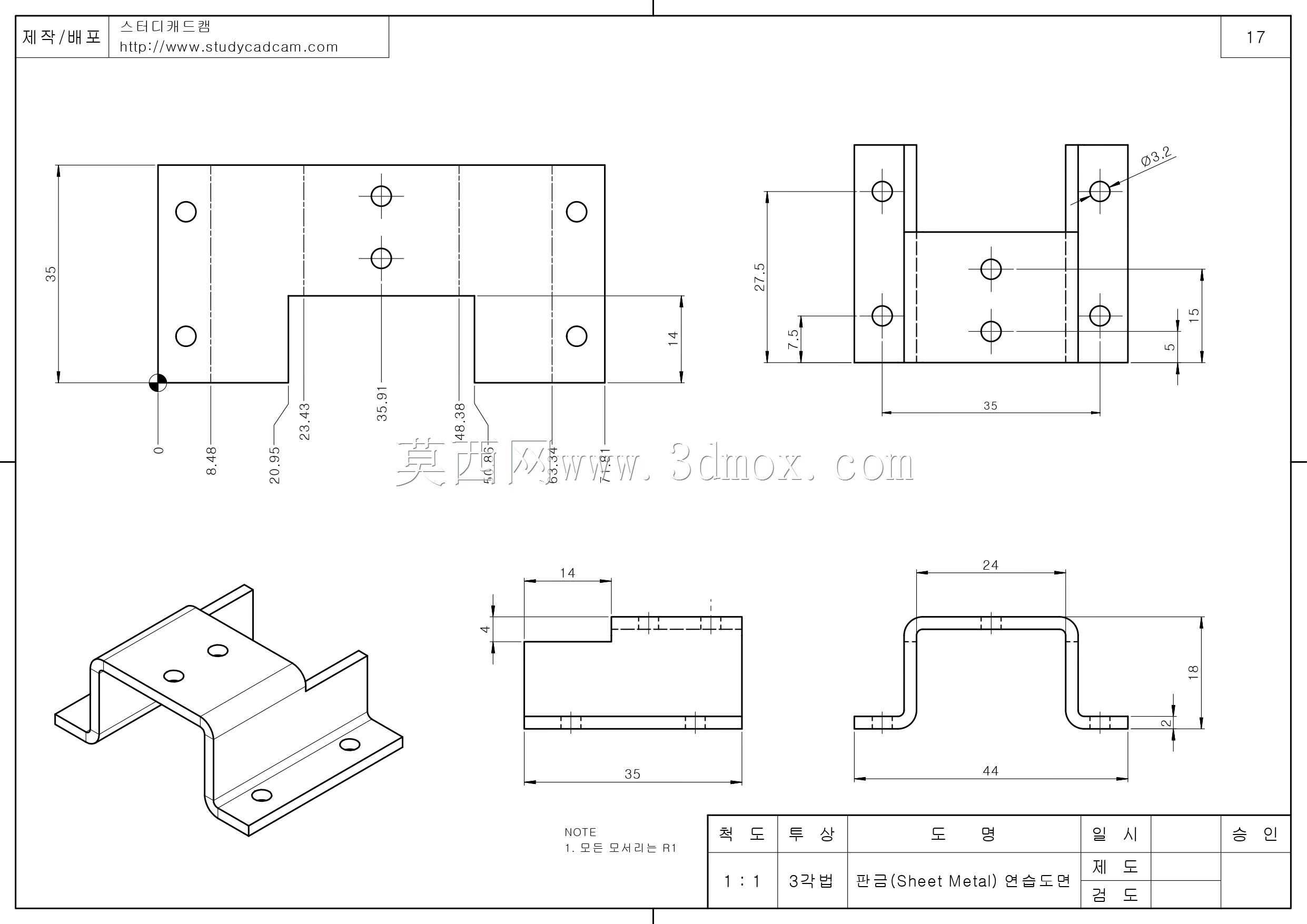

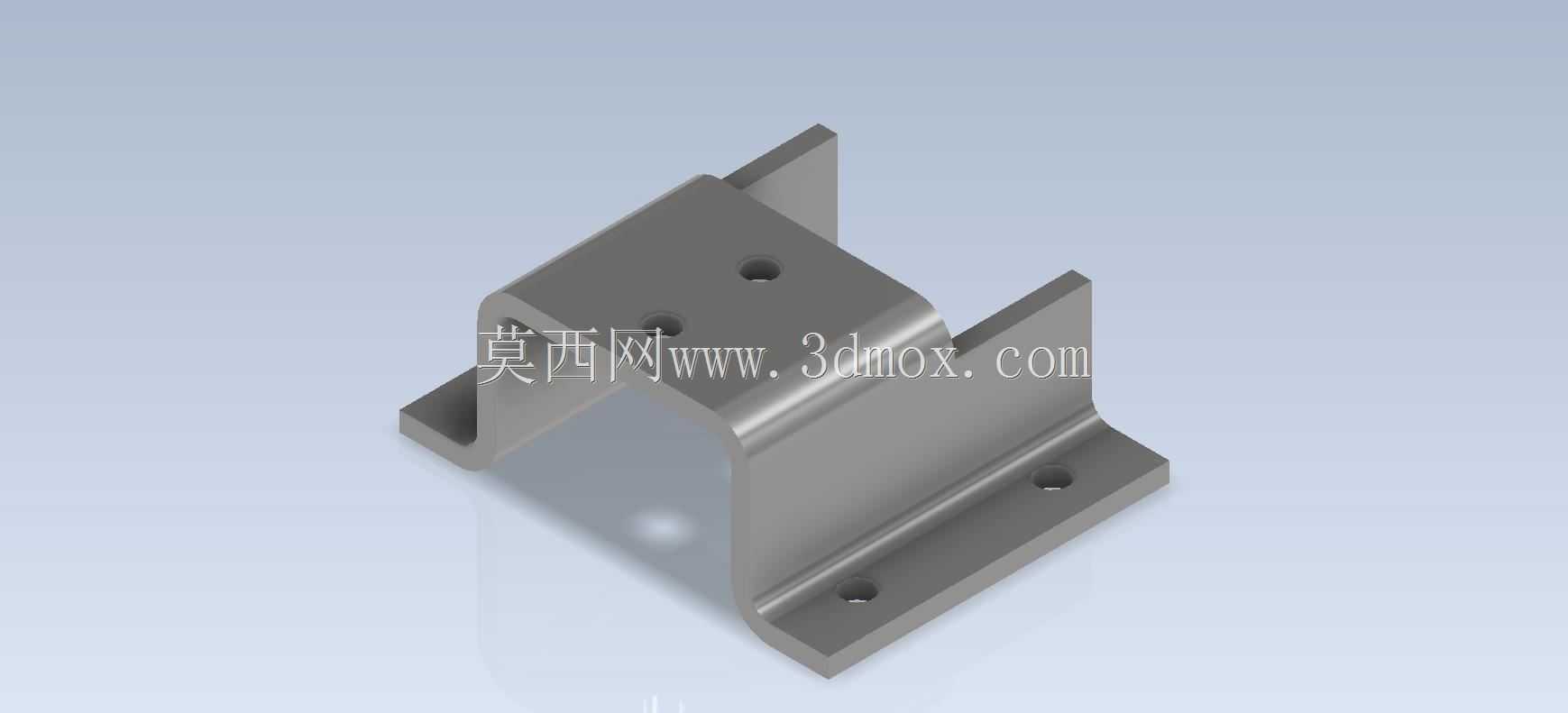

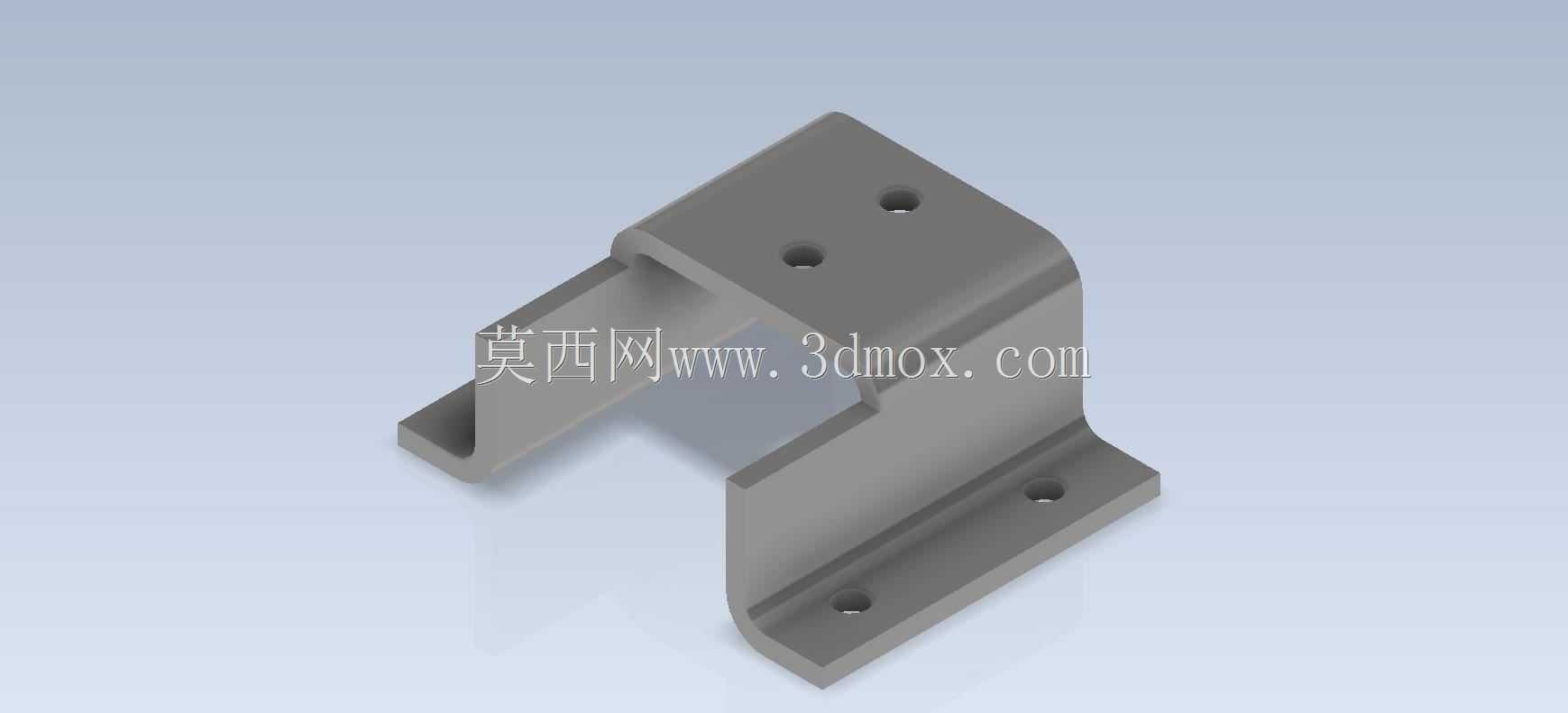

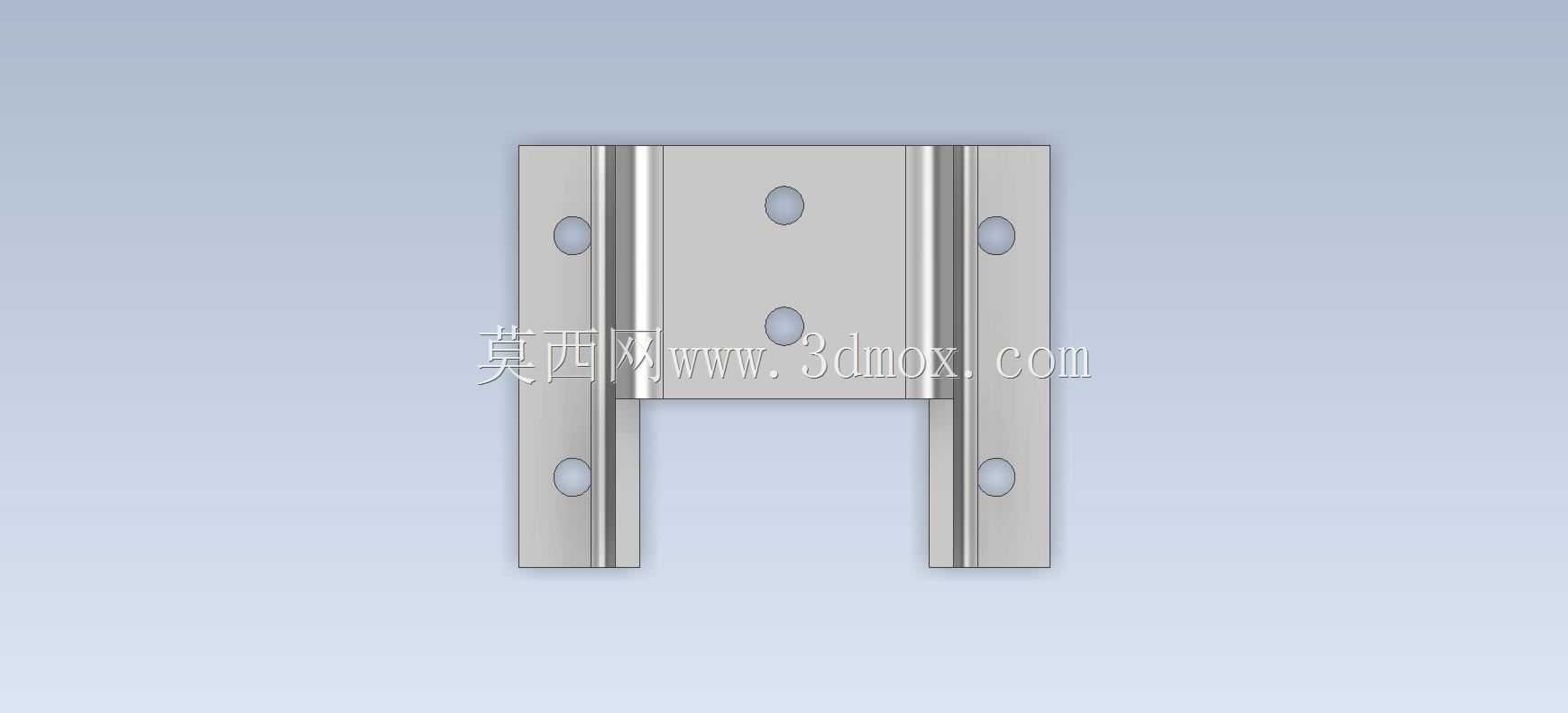

  该构件属于典型的多折边钣金支撑类零件,在工业设备的机架搭建、工位辅具安装、小型功能模组固定场景中应用十分广泛,常见于自动化生产线旁的附件挂载、设备外壳内部的元器件支撑、工装夹具的基座连接位置,承担分散载荷、提供安装基准、衔接不同功能部件的作用。从结构形态来看,零件采用一体化钣金折弯成型工艺,没有额外的焊接拼接结构,整体由底部安装基面、两侧垂直支撑立边、中部承载槽腔三个核心功能区域构成,底部安装基面预留了四个对称分布的通孔,用于穿装螺栓完成与设备机架、安装平台的刚性固定,安装孔的位置避开了折弯应力集中区域,孔边距预留了足够的螺栓扳手操作空间,实际装配时不需要额外加工避让位,可直接适配M6-M8规格的标准内六角螺栓,

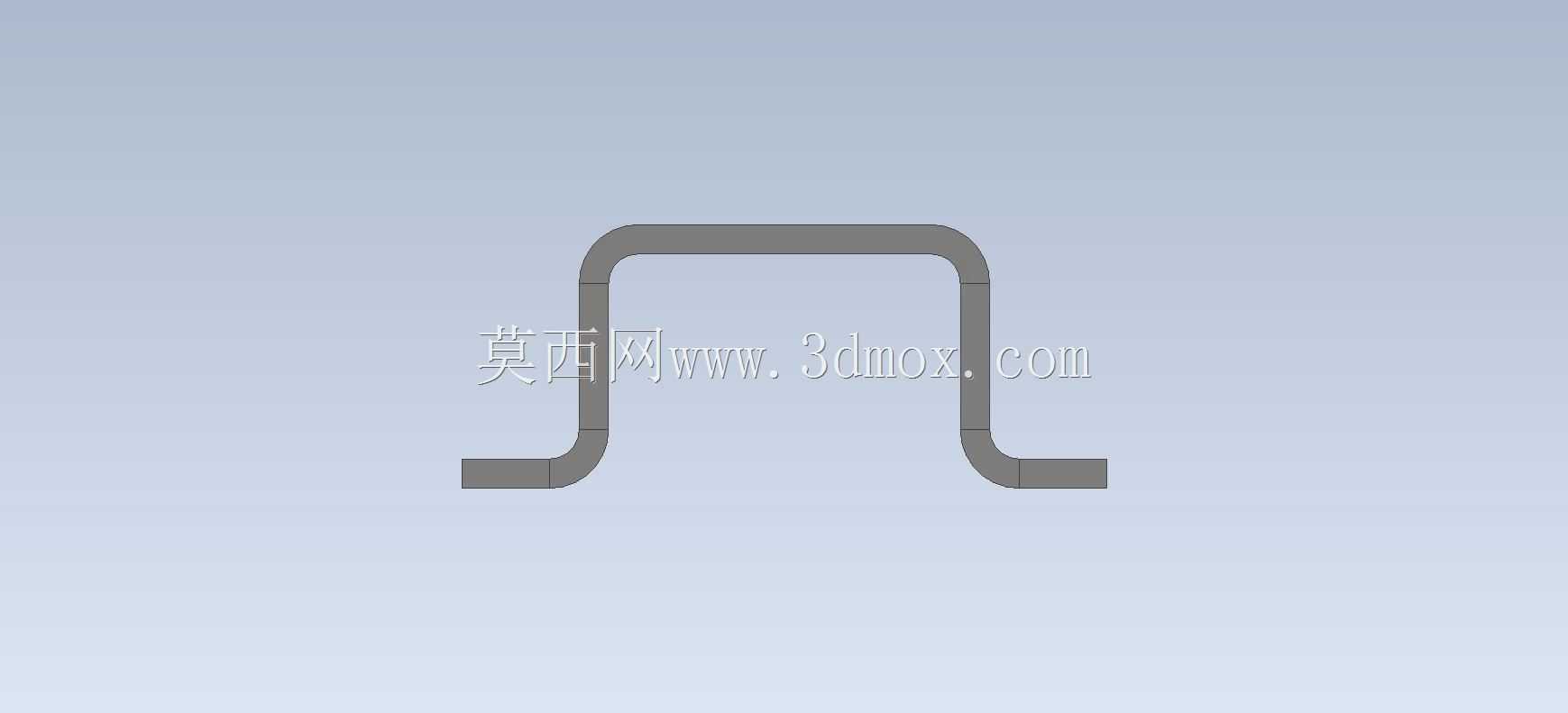

  安装后底面与贴合面的接触面积充足,不会出现局部应力压溃基材的问题。两侧的垂直支撑立边采用等高度折弯设计,立边与底面的折弯圆角匹配常规钣金加工的最小折弯半径,既不会因为圆角过小导致折弯处出现裂纹,也不会因为圆角过大造成安装定位间隙超差,立边上同样预留了安装孔位,用于固定上方搭载的功能部件,比如小型气动元件、传感器支架、走线槽座等,两侧立边的平行度公差在设计时控制在0.1mm以内,保证搭载部件安装后不会出现偏斜。中部的槽腔结构是该零件的核心承载区域,槽腔的深度根据搭载部件的安装高度做了匹配设计,槽腔内壁没有多余的凸起结构,不会干涉搭载部件的底部轮廓,槽腔顶部的平面同样预留了两个定位孔,可用于部件的初定位,减少装配时的调整时间。

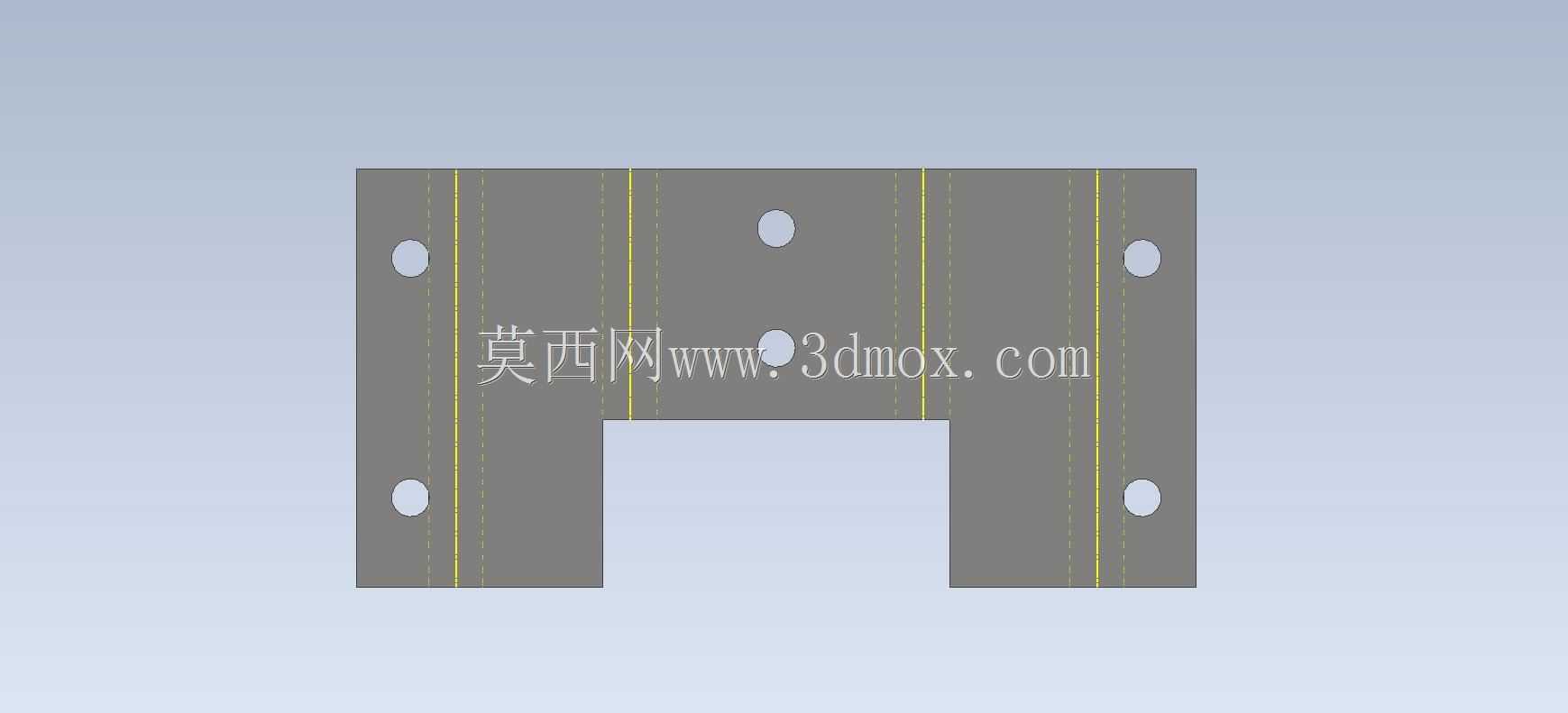

  从设计思路来看,该零件完全遵循钣金加工的工艺合理性原则,所有折弯边的方向统一,加工时仅需要一次装夹即可完成全部折弯工序,不需要反复翻面调整工装,能有效降低加工时的定位误差,提升批量生产的一致性;所有孔位均采用冲孔工艺加工,孔位的同轴度、位置度精度稳定,不需要后续二次钻孔修正;零件没有设计复杂的拉伸、翻边异形结构,常规的数控冲床、折弯机即可完成加工,不需要开制特殊模具,小批量试制和大批量生产的成本都能控制在较低水平。在实际使用场景中,这类钣金支座的载荷承受能力与板材厚度直接相关,常规2mm厚度的冷轧钢板加工的该类支座,静态承载能力可达到15kg以上,完全满足小型工业元器件、辅具的挂载需求,如果应用在有振动的设备工位,

  可更换3mm厚度的不锈钢板材加工,配合防松螺栓安装,能长期承受往复振动载荷不会出现连接松动、折弯变形的问题。安装边界方面,零件的整体外轮廓尺寸紧凑,底部安装基面的横向、纵向跨度适配常见的2020、3030系列铝型材安装孔距,不需要额外制作转接板即可直接固定在工业铝型材搭建的机架上,两侧立边的间距预留了足够的操作空间,安装上方部件时螺栓可以从侧面顺利穿入拧紧,不会出现工具无法伸入的问题。零件的表面处理可根据使用环境选择喷塑、镀锌、钝化等工艺,在普通车间环境下采用镀锌处理即可满足防锈需求,在有腐蚀性介质的工况下可采用304不锈钢板材加工后做钝化处理,不需要额外做表面涂层即可长期使用。从结构刚性角度分析,该零件的多折边结构形成了类似槽型钢的截面形态,相比平板冲压的支座,抗弯折、抗扭曲的性能提升40%以上,在承受偏载载荷时,折弯边会分散大部分应力,不会出现平板支座常见的中部凹陷、边缘翘曲变形问题。在装配兼容性上,该支座的安装孔位采用通用化的孔距设计,既可以横向安装固定长条形的功能部件,也可以纵向安装方形的传感元件,不需要针对不同搭载部件重新制作支座,可作为通用化的安装辅件在多类设备中复用,减少非标设计的重复工作量。
