马达支架传动支撑构件结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698100
  • 马达支架传动支撑构件结构设计
  • 马达支架传动支撑构件结构设计
  • 马达支架传动支撑构件结构设计
  • 马达支架传动支撑构件结构设计
  • 马达支架传动支撑构件结构设计
  • 马达支架传动支撑构件结构设计

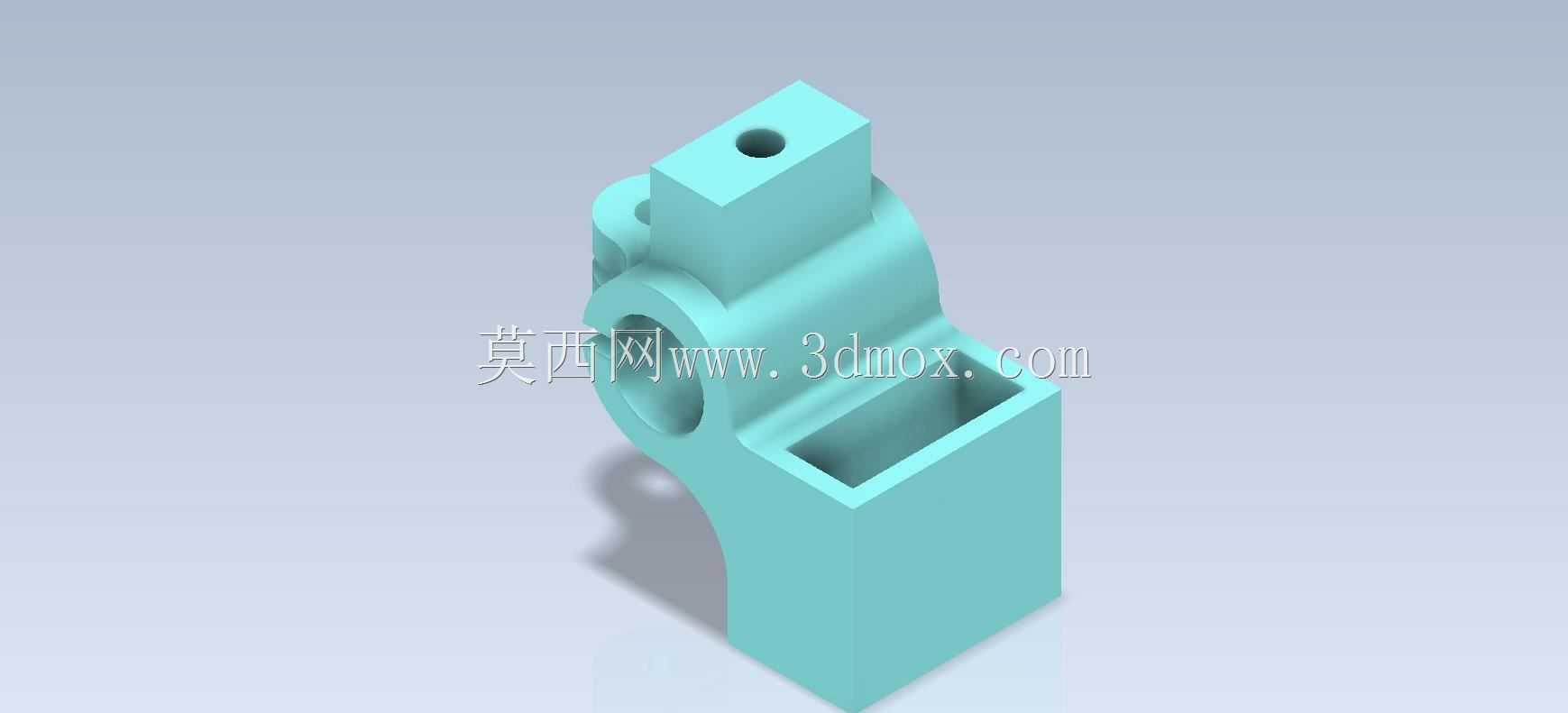

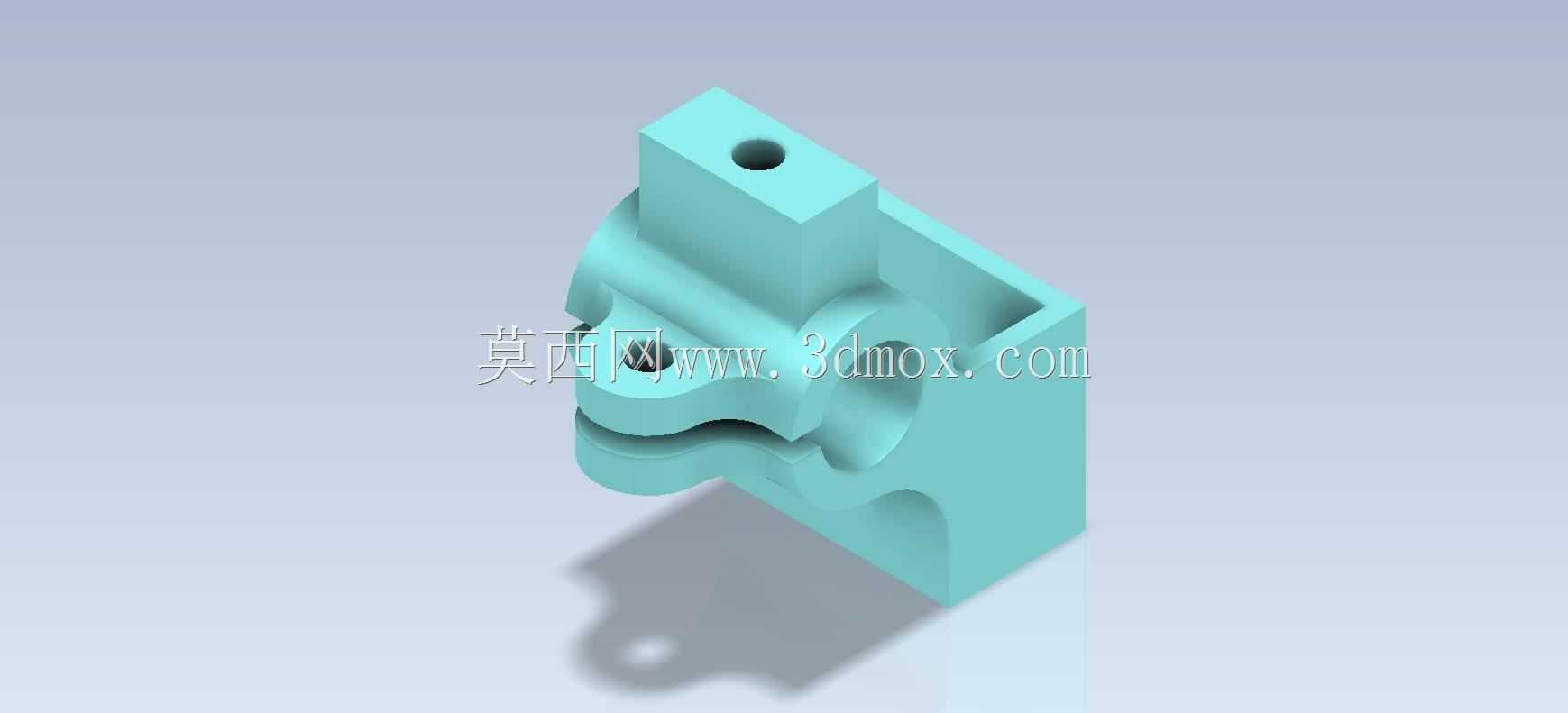

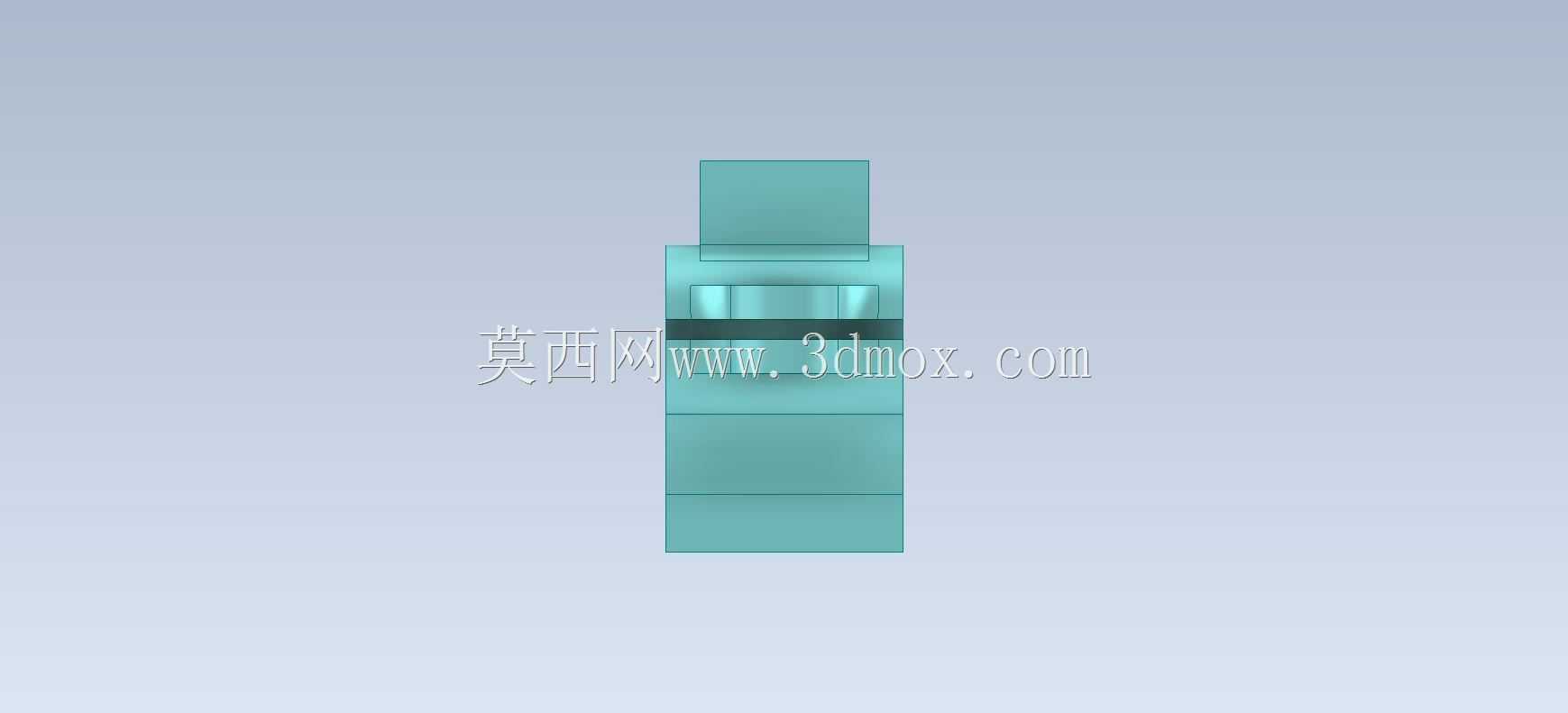

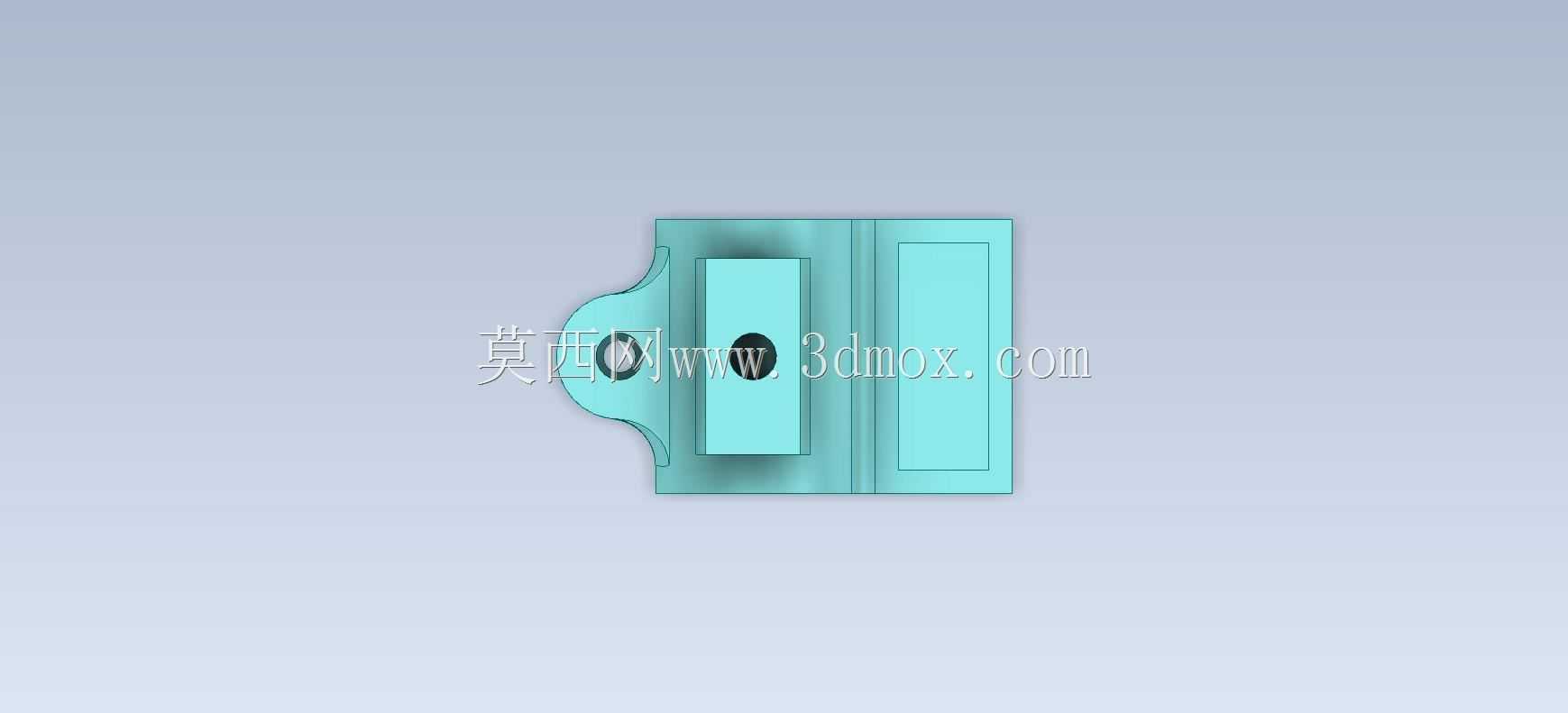

  在小型自动化传动单元、桌面级实验动力模组以及教学类机械拆装实训场景中,马达支架是承担动力源定位、输出轴系支撑、传动载荷分散的核心基础构件,其结构合理性直接决定动力输出的同轴度、运行振动幅值以及长期服役的结构稳定性。这款支撑构件在设计时优先考虑了小空间内的集成安装需求,主体采用一体化铣削成型的块式结构,没有多余的分体拼接面,从根源上减少了装配累计误差,也避免了拼接螺栓在长期交变载荷下出现松动的风险。构件上部设置了同轴定位通孔,用于穿装马达输出端的定位销或者轴承衬套,孔位周边预留了足够的实体壁厚,能够承受轴系转动时带来的径向跳动载荷,不会因为薄壁结构出现应力集中导致的孔位变形。构件侧面的弧形让位槽是设计中的核心细节,

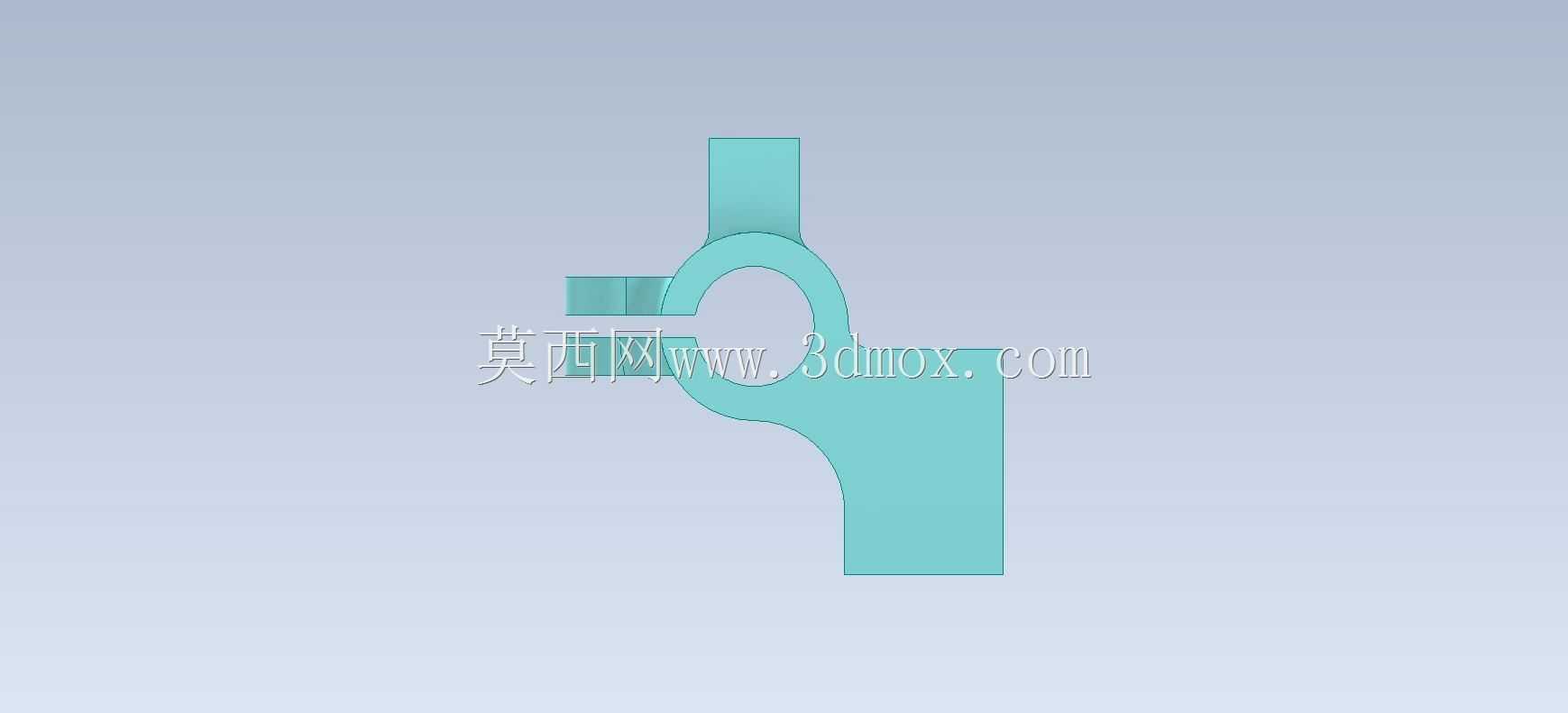

  这个槽位刚好匹配马达输出端的圆柱外壳轮廓,安装时可以直接将马达壳体嵌入槽内完成径向定位,不需要额外调整同轴度,大幅降低了现场装配的调试难度,同时槽位周边的凸起筋条刚好卡在马达壳体的安装止口位置,能够抵消传动带或者齿轮啮合时产生的轴向窜动力。构件下部的开放式卡槽结构,用于快速卡装在设备的型材基座或者安装平板上,卡槽内侧预留了紧固件的让位空间,不需要在基座上加工复杂的沉孔,只需要从侧面拧紧紧定螺钉即可完成支架的固定,这种设计非常适合需要频繁调整马达位置的实验类设备,调整传动带张紧度的时候只需要松开紧定螺钉滑动支架即可,不需要完全拆卸构件。从安装边界来看,这款支架的整体外轮廓控制在极小的尺寸范围内,所有安装孔位、

  让位槽的位置都经过干涉校验,安装后不会和周边的传动齿轮、走线槽、防护盖板产生空间冲突,构件底部的安装基准面做了平面度处理,和安装基座贴合后不会出现翘曲,保证马达输出轴的水平度或者垂直度符合传动要求。在功能特性上,这款支架除了承担马达的固定支撑作用,还集成了传动端的辅助支撑功能,构件上延伸出的弧形支撑面可以直接作为传动轮的辅助限位座,不需要额外加装独立的支撑座,进一步压缩了整个动力单元的安装空间。设计过程中特意对构件的壁厚做了等强度优化,在载荷集中的孔位、卡槽位置做了局部加厚,在不受力的侧边位置做了挖槽减重处理,既保证了整体结构刚度,又控制了构件的整体重量,不会给安装基座带来额外的负重负担。对于三维建模学习者来说,

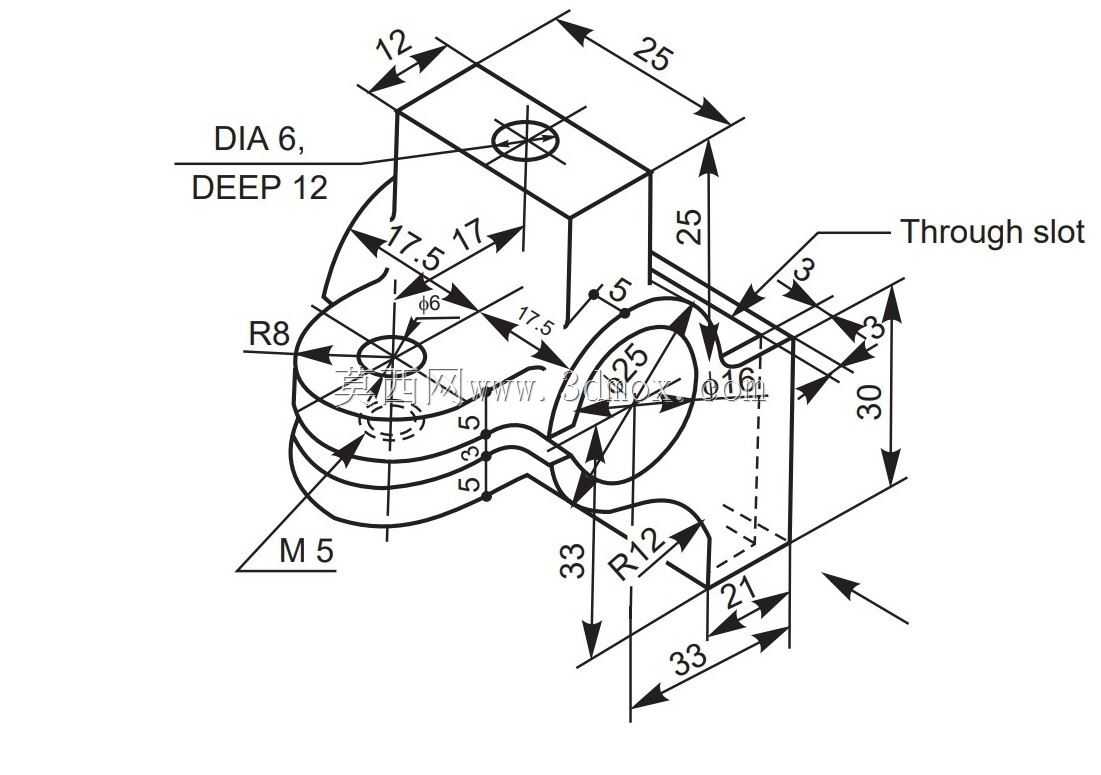

  这款构件涵盖了块体拉伸、切除、倒角、筋位生成、异形槽扫描等多个常用建模指令的应用,建模过程中需要重点关注各个特征的基准对齐关系,尤其是定位孔和弧形让位槽的同轴度约束,一旦基准选择错误,就会导致后续装配时出现马达无法嵌入、轴系不同心的问题。在实际工程应用中,这类支架常搭配小型直流马达、步进电机使用,广泛出现在小型输送线的动力端、教学实验台的传动模组、3D打印机的送料动力单元、小型自动化设备的进给机构中,其结构的通用性极强,只需要调整上部定位孔的直径、下部卡槽的宽度,就可以适配不同功率、不同安装尺寸的马达型号,不需要重新设计整体结构,大幅缩短了非标设备的设计周期。建模时需要注意各个安装面的粗糙度预留,和马达贴合的定位面、和基座接触的安装基准面都需要预留机加工的余量,非配合面则可以保留毛坯面或者做简单的喷砂处理,在保证装配精度的前提下控制加工成本。构件上的所有棱边都做了小尺寸倒角处理,既避免了加工后锋利的边角划伤装配人员,也减少了热处理过程中棱边出现应力开裂的风险。
