带钩式立式支撑安装座结构练习件

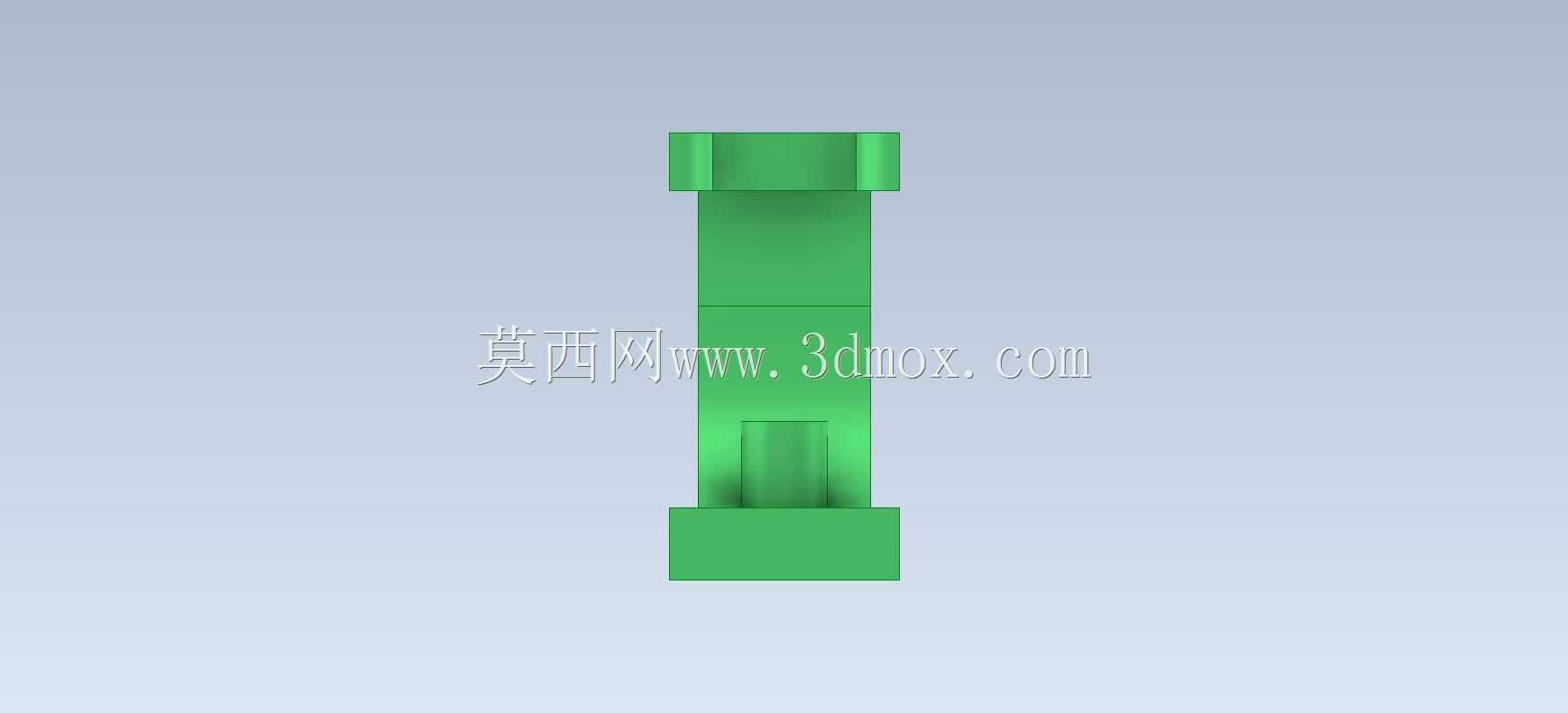

　　这类带侧向挂钩的立式支撑结构，在轻工自动化生产线的物料承托工位、小型工装夹具的定位支撑模块中十分常见，日常做建模练习时拆解这类零件，能快速掌握异形支撑类零件的建模逻辑，也能对实际生产中的安装适配要求建立更具象的认知。从结构功能来看，零件底部的矩形安装基座是整个构件的承载基础，基座上预留的竖向通孔用于穿装固定螺栓，可将整个支撑件锁紧在设备台面、工装基板或者型材架的安装面上，基座底面设计为全平面结构，安装时能和安装基准面完全贴合，避免出现装配翘曲、支撑受力偏移的问题，实际选型应用时，需要根据安装面的螺栓孔位间距匹配基座的长宽尺寸，同时要核算基座厚度是否满足承载时的抗挤压强度，避免长期受载后基座出现变形塌陷。

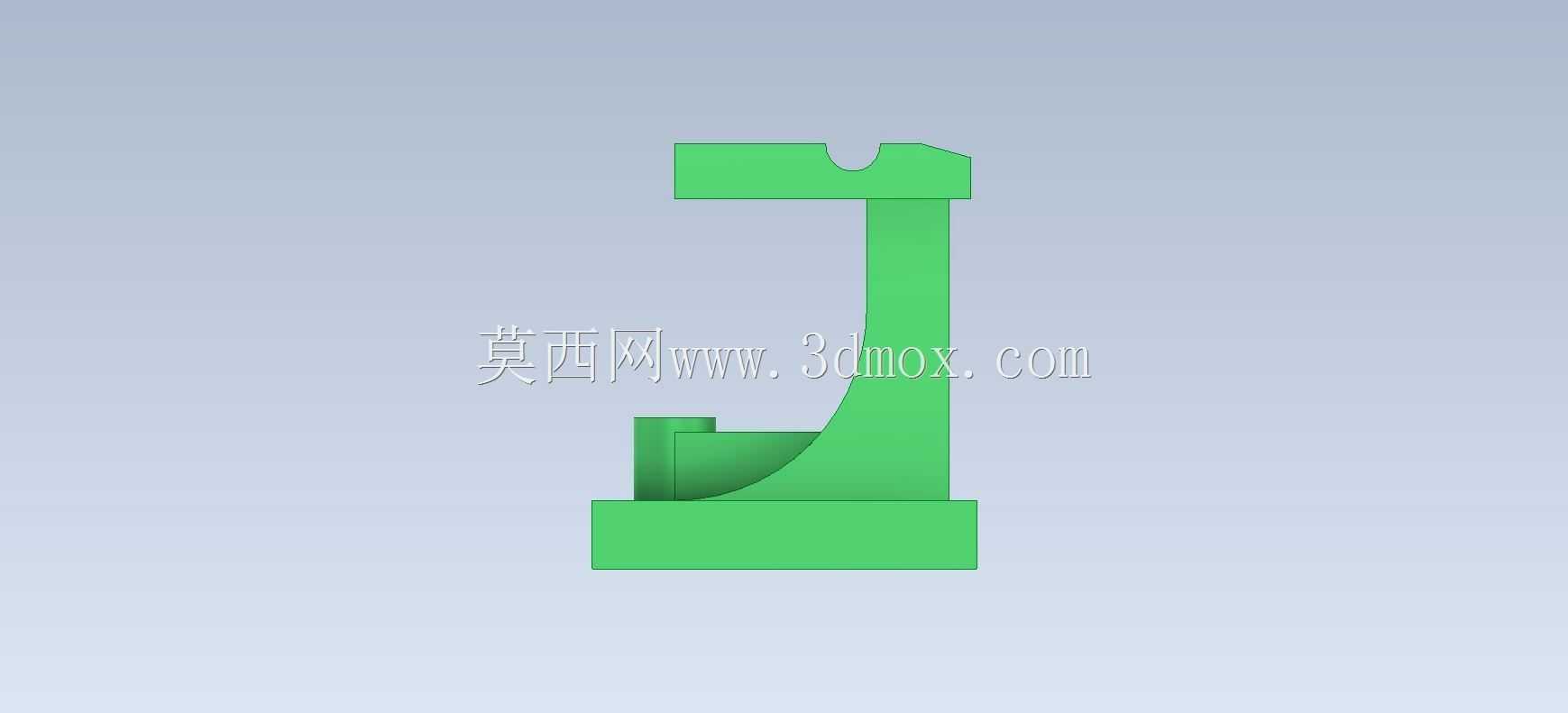

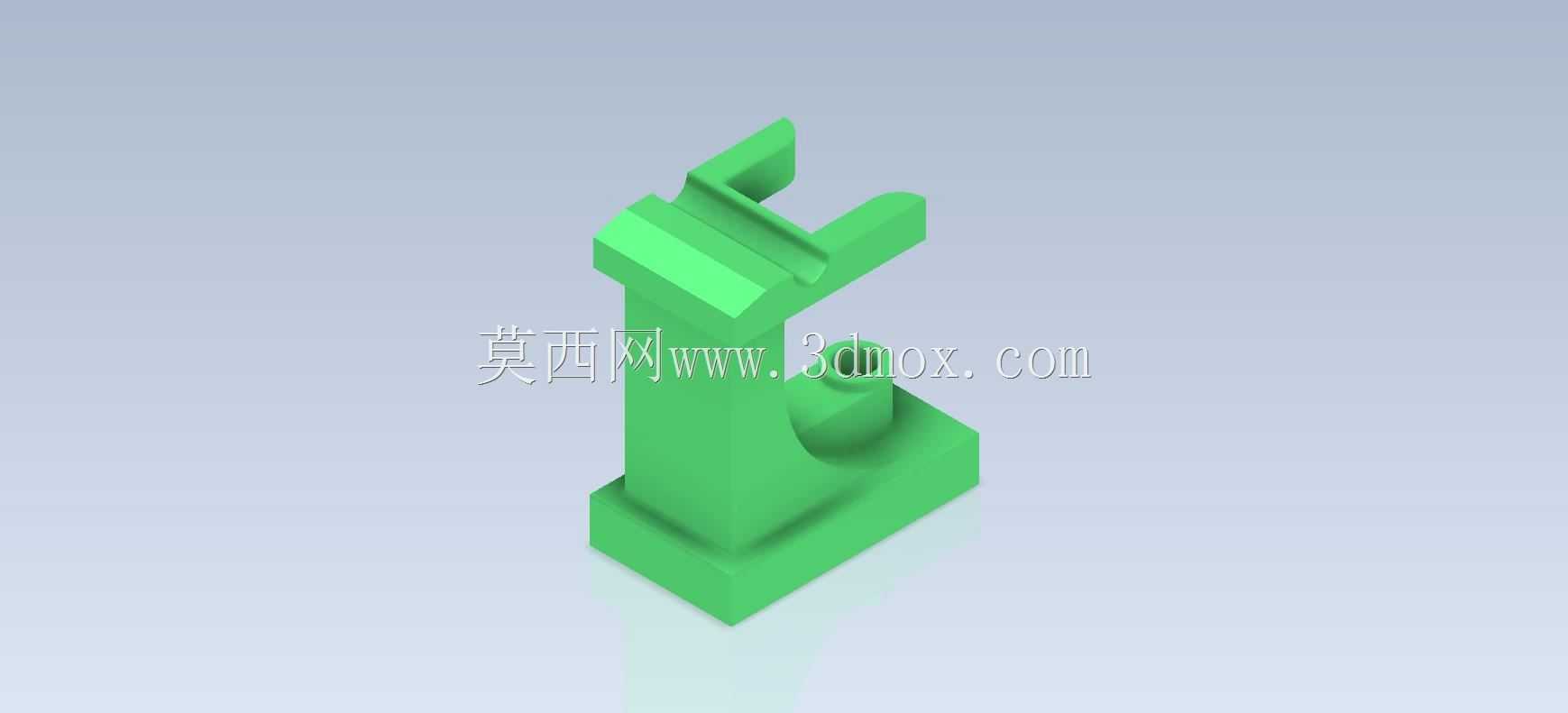

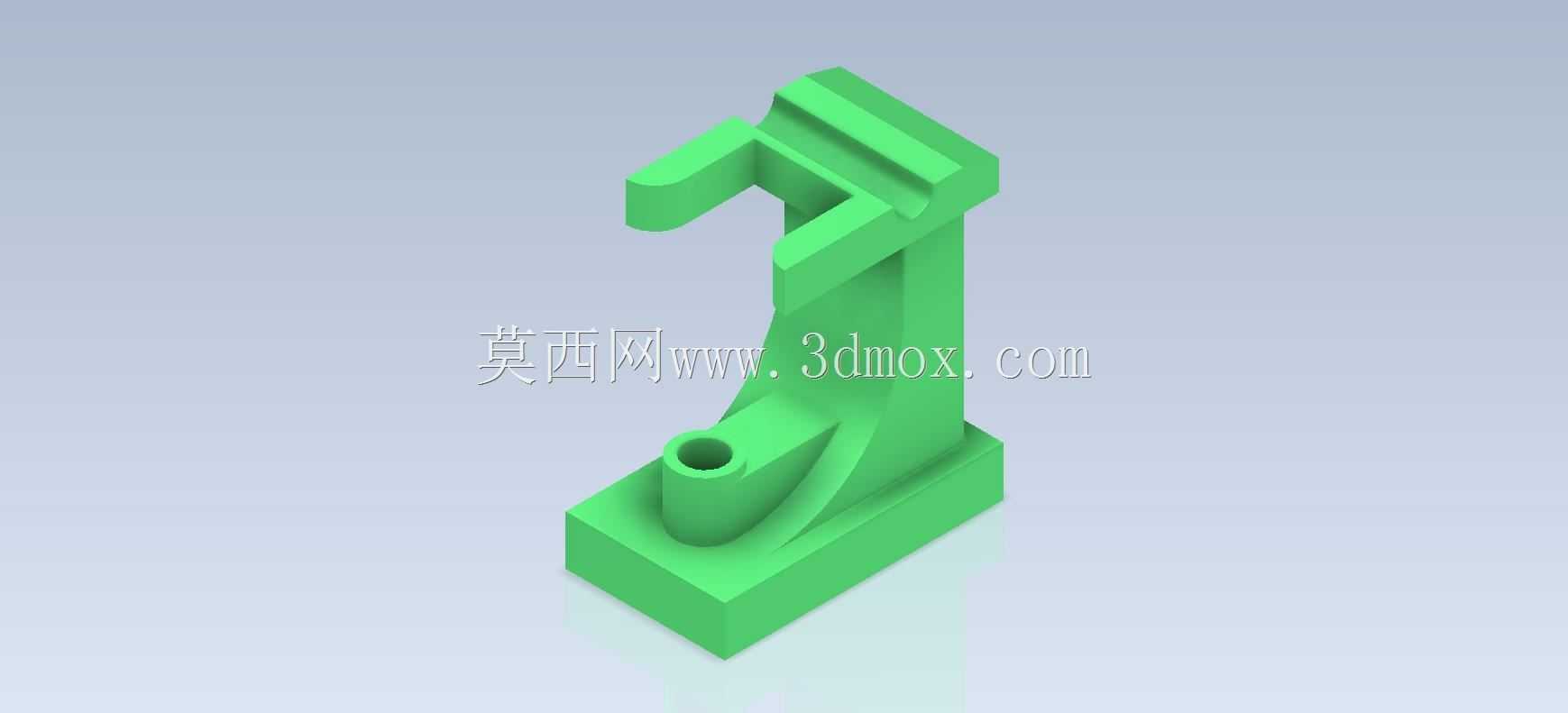

　　向上延伸的立式支撑臂采用了变截面的过渡设计，和底部基座衔接的位置做了大圆弧过渡处理，这种设计不是单纯的外观优化，而是为了分散支撑臂承受载荷时的应力集中，避免直角衔接位置在长期受交变载荷时出现应力开裂，支撑臂的主体截面为矩形，在保证竖向支撑刚度的同时，不会占用过多侧向安装空间，适合在设备内部布局紧凑的工位使用。支撑臂顶端延伸出的侧向弯钩结构是整个零件的功能核心，弯钩的内侧面设计为平直承托面，工作时可以挂装小型料盒、承托管线支架、或者作为简易卡扣的定位基准面，弯钩的端部做了小倒角处理，既可以避免安装时剐蹭操作人员，也能在挂装配套构件时起到导向作用，方便构件快速滑入承托位。

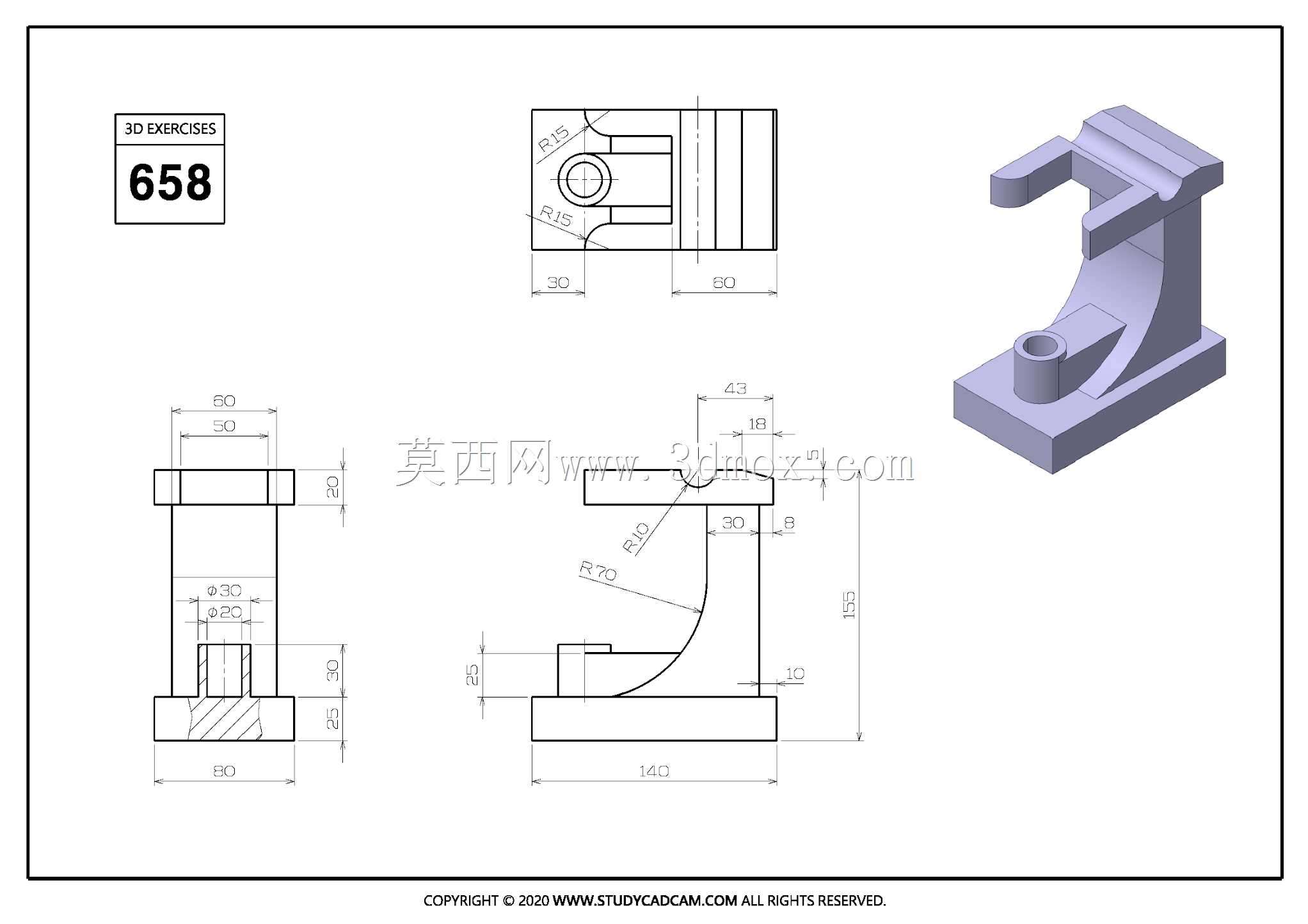

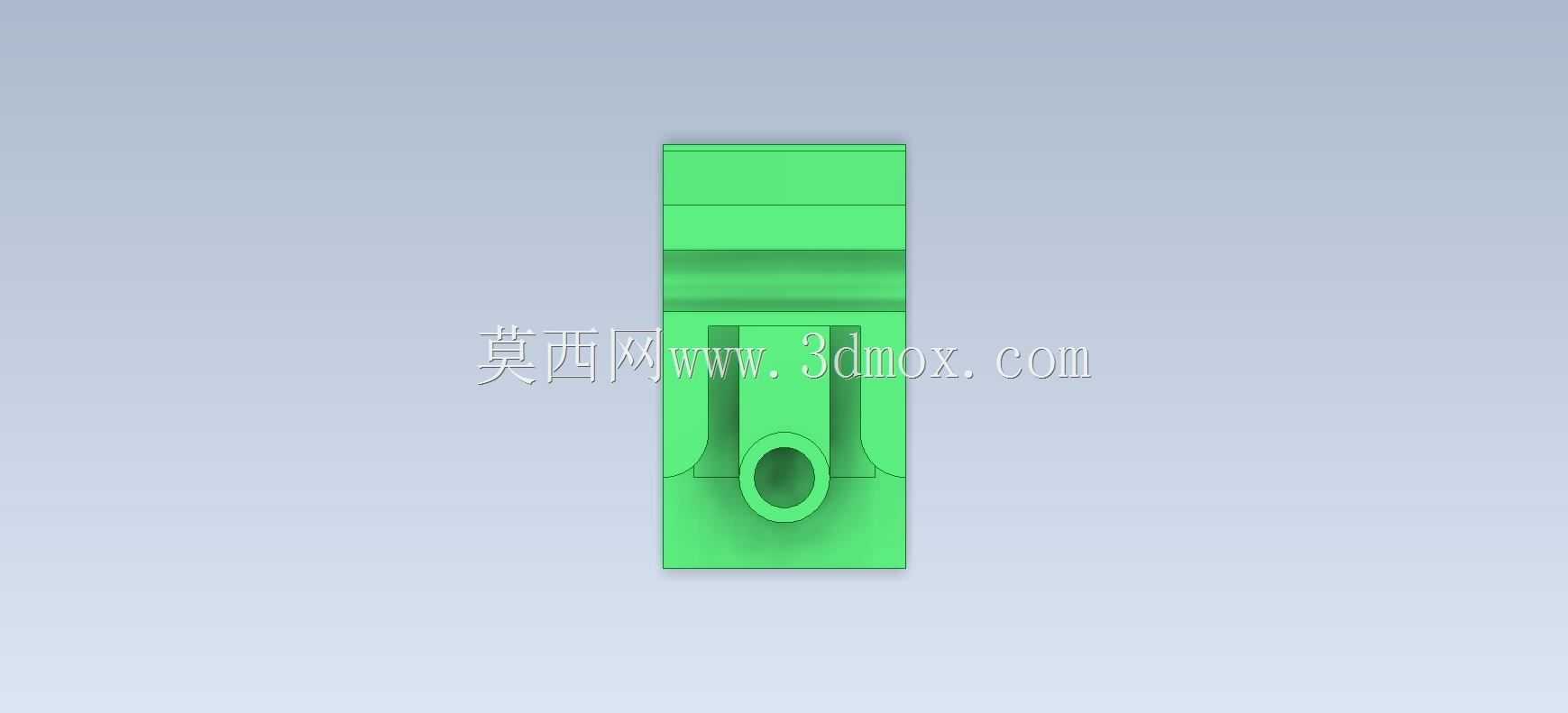

　　支撑臂和基座衔接位置的侧向凸台带竖向通孔，这个结构并非冗余设计，实际应用中这个孔位可以安装定位销、穿装小型气路管线接头，或者作为辅助挂点挂载轻质附属配件，凸台和支撑臂的衔接位置同样做了圆弧过渡，避免凸台受侧向力时出现断裂。建模过程中需要重点把控几个尺寸边界：首先是弯钩的内侧面距离安装基座底面的竖向高度，这个尺寸直接决定了挂装构件的安装高度，一旦尺寸偏差过大，会导致配套构件和周边设备出现干涉；其次是弯钩的侧向伸出长度，需要匹配挂装构件的卡槽宽度，伸出过长会导致支撑臂受力弯矩过大，伸出过短则会出现挂装脱落的风险；另外基座上的安装孔中心距、侧向凸台的孔位高度，都需要和配套安装位的尺寸严格对应，否则会出现无法装配的问题。

　　从实际应用的场景延伸来看，这类支撑件如果采用尼龙材质3D打印制作，可以用于电子组装生产线的小型治具支撑，重量轻且不会刮伤工件表面；如果采用铝合金机加工制作，则可以用于小型自动化设备的传感器安装支架，刚度足够且抗振动性能好；如果采用POM材质注塑加工，还可以作为物流分拣线的轻质物料挂座，耐磨性能优异且长期使用不易变形。建模时需要注意各个过渡圆弧的曲率一致性，避免出现曲面衔接不光顺的问题，同时要保证所有安装孔的轴线和安装基准面垂直，否则装配时会出现螺栓无法穿装、定位销卡滞的问题，另外整个零件的拔模角度需要根据加工工艺调整，若采用注塑或者铸造工艺生产，要保证所有竖向面的拔模方向一致，避免出现倒扣结构导致无法脱模。

　　在做结构强度校核时，需要重点核算弯钩位置的受载变形量，当挂装额定重量的物件时，弯钩端部的下挠量需要控制在允许范围内，避免出现挂装物件滑落的问题，同时要核算支撑臂和基座衔接位置的应力值，确保在最大载荷下应力低于材料的许用应力，必要时可以在支撑臂的后侧增加加强筋结构，进一步提升整体的承载能力，不过在做基础建模练习时，可以先按照基础结构完成建模，再根据不同的应用场景调整壁厚、加强筋等细节参数，逐步掌握这类支撑类零件从建模到适配实际生产的全流程设计逻辑。
